MANUALE UTENTE PFS 920 Niro Prowork

• ÓÙÈÎÂÈ̤ÓÔ˘ ÂÚÁ·Û›·˜ ‹ ÙÌ‹Ì·ÙÔ˜ ÙÔ˘

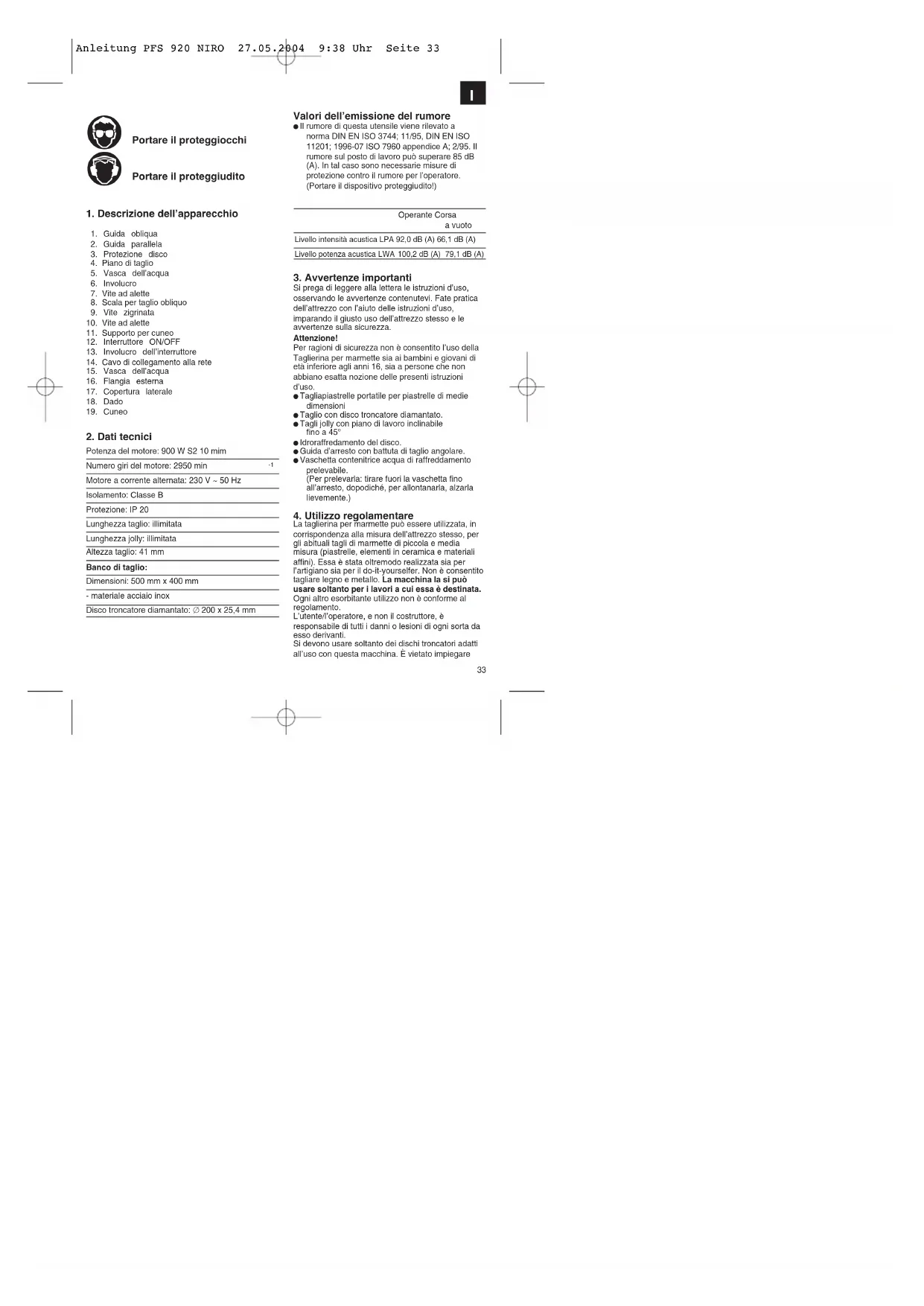

Anleitung PFS 920 NIRO 27.05.2004 9:38 Uhr Seite 3233 Portare il proteggiocchi Portare il proteggiudito

13. Protezione disco

18. Scala per taglio obliquo

11. Supporto per cuneo

14. Cavo di collegamento alla rete

Potenza del motore: 900 W S2 10 mim Numero giri del motore: 2950 min

Motore a corrente alternata: 230 V ~ 50 Hz Isolamento: Classe B Protezione: IP 20 Lunghezza taglio: illimitata Lunghezza jolly: illimitata Altezza taglio: 41 mm Banco di taglio: Dimensioni: 500 mm x 400 mm - materiale acciaio inox Disco troncatore diamantato: 200 x 25,4 mm Valori dell’emissione del rumore Il rumore di questa utensile viene rilevato a norma DIN EN ISO 3744; 11/95, DIN EN ISO 11201; 1996-07 ISO 7960 appendice A; 2/95. Il rumore sul posto di lavoro può superare 85 dB (A). In tal caso sono necessarie misure di protezione contro il rumore per l’operatore. (Portare il dispositivo proteggiudito!) Operante Corsa a vuoto Livello intensità acustica LPA 92,0 dB (A) 66,1 dB (A)Livello potenza acustica LWA 100,2 dB (A) 79,1 dB (A)

3. Avvertenze importanti

Si prega di leggere alla lettera le istruzioni d’uso, osservando le avvertenze contenutevi. Fate pratica dell’attrezzo con l’aiuto delle istruzioni d’uso, imparando il giusto uso dell’attrezzo stesso e le avvertenze sulla sicurezza. Attenzione! Per ragioni di sicurezza non è consentito l’uso della Taglierina per marmette sia ai bambini e giovani di età inferiore agli anni 16, sia a persone che non abbiano esatta nozione delle presenti istruzioni d’uso. Tagliapiastrelle portatile per piastrelle di medie dimensioni Taglio con disco troncatore diamantato. Tagli jolly con piano di lavoro inclinabile fino a 45° Idroraffredamento del disco. Guida d’arresto con battuta di taglio angolare. Vaschetta contenitrice acqua di raffreddamento prelevabile. (Per prelevarla: tirare fuori la vaschetta fino all’arresto, dopodiché, per allontanarla, alzarla lievemente.)

4. Utilizzo regolamentare

La taglierina per marmette può essere utilizzata, in corrispondenza alla misura dell’attrezzo stesso, per gli abituali tagli di marmette di piccola e media misura (piastrelle, elementi in ceramica e materiali affini). Essa è stata oltremodo realizzata sia per l’artigiano sia per il do-it-yourselfer. Non è consentito tagliare legno e metallo. La macchina la si può usare soltanto per i lavori a cui essa è destinata. Ogni altro esorbitante utilizzo non è conforme al regolamento. L’utente/l’operatore, e non il costruttore, è responsabile di tutti i danni o lesioni di ogni sorta da esso derivanti. Si devono usare soltanto dei dischi troncatori adatti all’uso con questa macchina. È vietato impiegare

Anleitung PFS 920 NIRO 27.05.2004 9:38 Uhr Seite 3334 dischi di taglio per seghe. Parte costituente l’utilizzo regolamentare è anche l’osservanza delle avvertenze sulla sicurezza, nonché le istruzioni per il montaggio e le avvertenze sul funzionamento integrate nelle istruzioni d’uso. Le persone, manovranti e manutenzionanti la macchina, devono saperla usare ed essere al corrente dei pericoli incombenti. Oltracciò si devono minuziosamente osservare le vigenti disposizioni UVV. Si devono osservare le ulteriori regole generali degli ambiti medico-lavorativi e tecnico-precauzionali. I cambiamenti effettuati alla macchina escludono totalmente la responsabilità, ed i risultanti danni, da parte del costruttore. Nonostante la macchina venga regolarmente utilizzata, non sono completamente esclusi certi pericoli e rischi. Per via della costruzione e della configurazione può succedere quanto in seguito specificato: toccare colla mano il disco troncatore nella superficie scoperta, mettere la mano sul disco troncatore diamantato rotante, scaraventamento all’esterno di un’applicazione diamantata del disco troncatore difettosa, in seguito ad uso inadeguato, rinculo di pezzi in lavorazione e parti del pezzo in lavorazione, danni all’udito, se sprovvisti dei necessari dispositivi proteggiudito.

5. Avvertenze sulla sicurezza

Porre l’attrezzo su fondo piano e antiscivolo. L’attrezzo non deve vacillare. Verificare che la tensione di rete sulla targhetta dei dati corrisponda a quella disponibile. Solo dopo collegare la spina alla rete elettrica. Mettersi gli occhiali protettivi. Portare il dispositivo proteggiudito. Portare i guanti protettivi. Non usare più i dischi troncatori screpolati, e ricambiarli. Non si deve usare nessun disco troncatore segmentato. Attenzione: il disco troncatore decelera lentamente! Non frenare il disco troncatore diamantato esercitando su di esso una pressione laterale. Attenzione: il disco troncatore diamantato deve rotare in bagno d’acqua! Avanti di ricambiare il disco troncatore, staccare la spina dalla presa di rete. Utilizzare soltanto dischi troncatori adatti, ø 150 - ø 178 mm, diametro foro ø 25,4 mm, larghezza 1,8 mm. Attenzione: Tenere conto dell’ampiezza dell’angolo di registrazione! Dopo il lavoro, chiudere il carter protettivo Non lasciare mai l’attrezzo insorvegliato in ambienti con dentro dei bambini. Non rendere l’attrezzo accessibile ai bambini. Prima di controllare la sezione elettrica nel vano del motore, staccare la spina dalla presa di rete.

6. Prima della messa in esercizio

L´utensile deve venire installato in modo stabile, cioè deve venire avvitato su un banco di lavoro o su un basamento solido. Prima di accendere l´utensile devono essere regolarmente montate tutte le coperture e tutti i dispositivi di sicurezza. Il disco diamantato deve potere ruotare liberamente. Prima di accendere o spegnere l´utensile accertatevi che il disco diamantato sia montato correttamente e che le parti mobili possano muoversi liberamente. Prima di collegare l´utensile alla rete elettrica accertatevi che i dati sulla targhetta corrispondano a quelli della rete. Prima di usare l´utensile controllate che tutte le parti non siano danneggiate, altrimenti sostituitele. Nel sostituire le parti o gli accessori seguite attentamente le istruzioni di questo manuale. Tenete l´utensile sempre pulito per ottenere le migliori prestazioni e la massima sicurezza. Eseguite dei controlli periodici del cavo elettrico. Durante la lavorazione controllate le parti soggette ad usura ed il fissaggio di parti eventualmente allentate nonché il montaggio corretto degli accessori. Importante! Il tagliapiastrelle FSM 820 NIRO è concepito per il funzionamento con l´acqua. Prima di eseguire ogni taglio e durante l´operazione stessa assicurarsi che il livello dell´acqua copra la parte diamantata del disco. Versate o aggiungete l´acqua di raffreddamento direttamente nella vaschetta (disegno 1).

7.1 Sostituzione del disco diamantato

(disegno 2) Per sostituire il disco consumato procedete nel modo seguente: a) staccate la spina dalla presa di corrente; b) togliete la vaschetta dell´acqua; c) togliete la copertura laterale (17) allentando i dadi (21); d) con la chiave esagonale bloccate l´albero del motore; e) con una chiave fissa da 19 mm svitate il dado di interdizione (22) della flangia del disco; f) dopo aver smontato il disco pulite a fondo la flangia del disco ed ingrassate la superficie con olio; g) estraete il disco diamantato consumato e mettete quello nuovo sulla flangia (14), montate la

Anleitung PFS 920 NIRO 27.05.2004 9:38 Uhr Seite 3435 controflangia (16) e serrate con il controdado (22); h) fissate di nuovo la copertura laterale (17) con i dadi (21) Attenzione! Accertarsi che il disco diamantato ruoti nel senso giusto!

7.2 Impostazione della protezione

superiore del disco (disegno 3) Inserite l’ angolo di regolazione (23) dall’alto nel supporto per il cuneo (11) attraverso il piano di lavoro e fissatelo con la vite ad esagono cavo. Regolate la protezione del disco a ca. 5 cm al di sopra della piastrella da tagliare. Bloccate la protezione del disco per mezzo della vite indicata nel disegno. Importante! L´utensile è dotato di un disco rotante con rivestimento continuo.

8.1 taglio piano (disegno 1/4)

Impostate la larghezza di taglio con la squadra di guide parallela (2) e fissatela tramite le viti ad alette. La larghezza del pezzo da tagliare può venire letta per mezzo della scala a centimetri. Il disegno 4 mostra la posizione corretta delle mani durante il taglio piano. L´avanzamento deve corrispondere alla capacità di taglio del disco. In questo modo si è sicuri che il materiale non si scheggi, cosa che potrebbe causare infortuni o lesioni. Attenzione! Controllate sempre il livello dell´acqua.

8.2 Taglio obliquo a 45° (jolly) (disegno 5)

Posizionate il piano di lavoro secondo il disegno e bloccatelo tramite le maniglie. Regolate la guida di taglio a ca. 2 mm di distanza dal disco diamantato e bloccatela per mezzo delle viti ad alette. Posizionate la piastrella con il lato smaltato sul piano di lavoro ed assicuratesi che il disco diamantato non tocchi lo smalto della piastrella. Eventualmente correggete la posizione delle guida del taglio. Il disegno 5 mostra la posizione corretta delle mani durante il taglio obliquo a 45°. La mano destra tiene il pezzo da tagliare a contatto con il disco diamantato, mentre la sinistra fa avanzare il pezzo da tagliare. L´avanzamento deve corrispondere alla capacità di taglio del disco. In questo modo si è sicuri che il materiale non si scheggi, cosa che potrebbe causare infortuni o lesioni.

La polvere e lo sporco si devono regolarmente allontanare dalla macchina. È meglio eseguire la pulizia con aria compressa o con un panno. Per pulire le parti in materiale sintetico non usate nessuna sostanza corrodente.

10. Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue: modello dell’apparecchio numero dell’articolo dell’apparecchio numero d’ident. dell’apparecchio numero del pezzo di ricambio del ricambio ssitat

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.
