90-060 - Verwarming NEO - Gratis gebruiksaanwijzing en handleiding

Merk	NEO
Model	90-060
Categorie	Verwarming – ventilatorkachel
Spanning	220-240 V ~
Nominaal vermogen	2000 W
Nominale stroom	8,3-9,1 A
Vermogensstanden	20/1000/2000 W (alleen ventilator / half vermogen / vol vermogen)
Thermostaat	Handmatige reset, uitschakeling bij 65 °C
Afmetingen (L × B × H)	210 × 130 × 260 mm
Netto gewicht	1,45 kg
Behuizing materiaal	Stalen plaat met hittebestendige poedercoating
Type netsnoer	Afhankelijk van variant: H05VV-F, H05RN-F, H05RR-F of H07RN-F
Aanbevolen gebruik	Binnen, huishoudens, werkplaatsen, bouwplaatsen, kassen (afhankelijk van snoertype)
Voorzorgsmaatregelen	Niet afdekken, uit de buurt houden van brandbare materialen, niet gebruiken in badkamer of zwembad
Reiniging	Zachte spons met water < 50 °C en mild reinigingsmiddel, drogen met schone doek
Onderhoud	Ontkoppelen en laten afkoelen voor reiniging; niet onderdompelen
Milieubescherming	Niet bij het huisvuil gooien – recycleren op inzamelpunten
Energiegegevens	Nominaal vermogen 2,0 kW, seizoensrendement conform

Veelgestelde vragen - 90-060 NEO

Hoe schakel ik de NEO 90-060 ventilatorkachel in?

Steek de stekker in het stopcontact. Draai de linkerknop (warmteselector) naar de gewenste stand: Fan voor alleen ventilator, 1000W voor half vermogen, 2000W voor vol vermogen. Stel de thermostaat rechts in op de gewenste temperatuur (draai naar MAX voor snel opwarmen).

Waarom is er lichte rook bij het eerste gebruik?

Dat is normaal. Bij het eerste gebruik kan er lichte rook ontstaan door het verbranden van fabricageresten. Dit verdwijnt na enkele minuten. Zorg voor goede ventilatie.

Hoe reinig ik de ventilatorkachel?

Koppel het apparaat los en laat het volledig afkoelen. Gebruik een zachte spons gedrenkt in water onder 50°C met een mild reinigingsmiddel, en droog af met een schone doek. Nooit water in het apparaat spuiten en geen oplosmiddelen zoals benzine gebruiken.

Kan ik de kachel in de badkamer gebruiken?

Nee, deze ventilatorkachel is niet ontworpen voor gebruik buitenshuis of in vochtige ruimtes zoals badkamers, douches of zwembaden. Het kan een elektrische schok veroorzaken.

Wat doe ik als de verwarming niet werkt?

Controleer of de stekker goed in het stopcontact zit en of het stopcontact stroom heeft. Zorg ervoor dat de warmteselector op een verwarmingsstand staat (niet alleen ventilator). Als de thermostaat is geactiveerd, wacht dan 10 minuten na het loskoppelen van het apparaat tot het is afgekoeld voordat u het opnieuw inschakelt.

Hoe werkt de thermostaat?

De thermostaat meet de omgevingstemperatuur. Wanneer de kamer de ingestelde temperatuur bereikt, stopt het verwarmingselement; wanneer de temperatuur daalt, wordt het weer ingeschakeld. De ventilator blijft draaien om de lucht te laten circuleren. De kachel handhaaft zo een constante temperatuur.

Het apparaat maakt een abnormaal geluid, wat moet ik doen?

Plaats de kachel op een vlakke en stabiele ondergrond. Als het geluid aanhoudt, controleer dan of er geen voorwerpen de luchtinlaat of -uitlaat blokkeren. Bij een klikkend geluid kan de thermostaat in werking zijn, wat normaal is.

Kan de kachel 's nachts aan blijven?

Het wordt afgeraden het apparaat onbeheerd achter te laten gedurende lange perioden. Dek de kachel niet af en houd voldoende afstand tot gordijnen, meubels, enz. De thermostaat zorgt voor intermitterend gebruik, maar het is beter om het uit te schakelen als u de kamer verlaat.

Hoe berg ik de kachel op als hij niet wordt gebruikt?

Laat hem afkoelen, reinig hem, wikkel hem in een plastic zak en plaats hem in de originele doos. Bewaar hem op een droge en goed geventileerde plaats.

Wat moet ik doen bij een storing of als het snoer beschadigd is?

Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn after-sales service of een gekwalificeerd persoon om gevaar te voorkomen. Neem voor andere storingen contact op met de klantenservice van Grupa Topex (adres: Ul. Pograniczna 2/4, 02-285 Warszawa).

GEBRUIKSAANWIJZING 90-060 NEO

VENTILATORVERWARMERS

90-060/90-061

OPMERKING: VOORDAT DE APPARATUUR VOOR DE EERSTE KEER WORDT GEBRUIKT, LEES DEZE INSTRUCTIEHANCEIDING EN BEWAAR DEZE VOOR TOEKOMSTIGE REFERENTIE. MENSEN DIE DEZE INSTRUCTIE NIET HEBBEN GELEZEN, MOGEN DE UNIT NIET MONTEREN, AANSTEKEN, AANPASSEN OF BEDIENEN

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN

AANDACHTI!

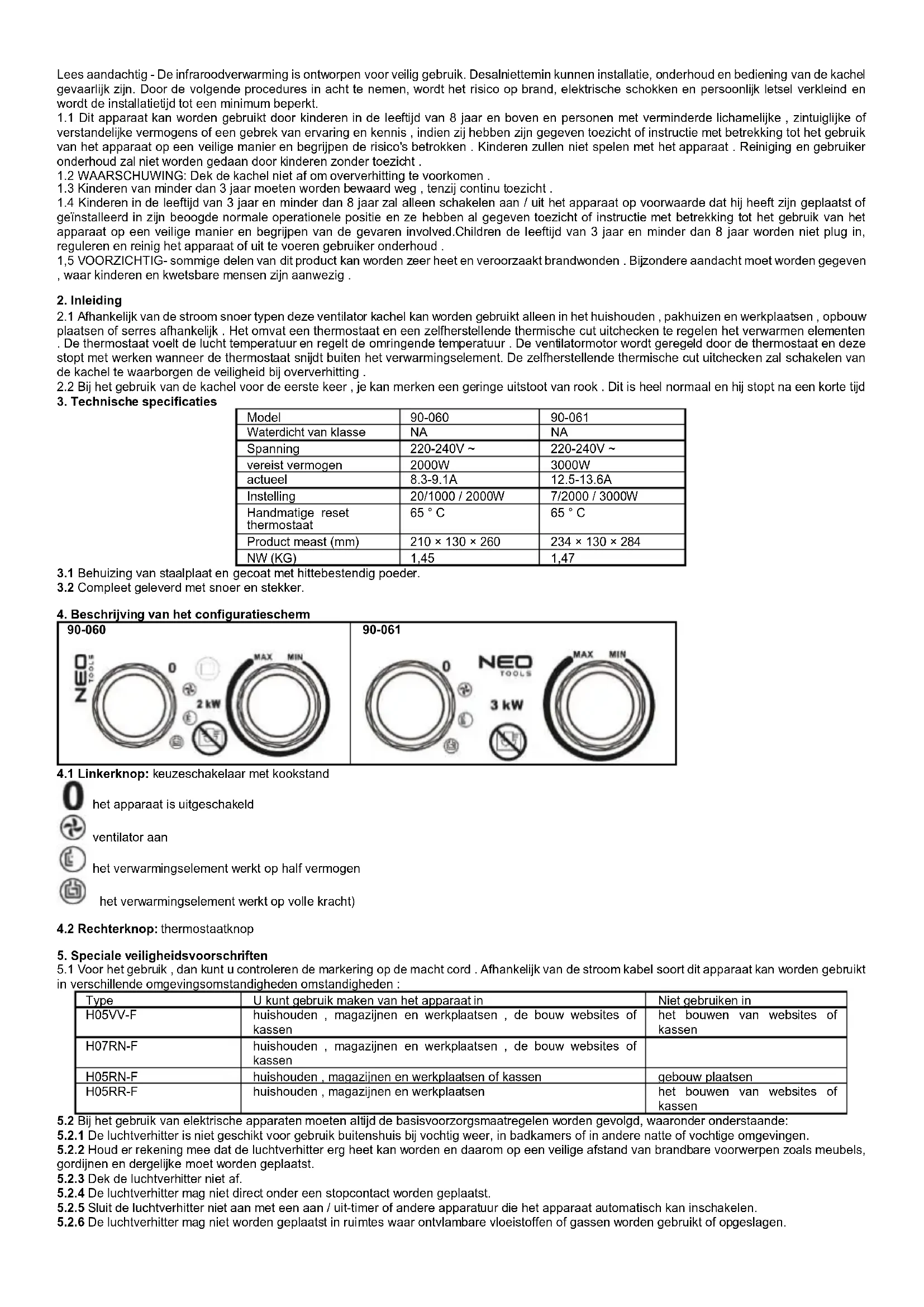

Lees aandachtig - De infraroodverwarming is ontworpen voor veilig gebruik. Desalniettemin kannen installmentie, onderhoud en bediening van de kachel gevaarlijk zijn. Door de volgende procedures in ache te nemen, worden het risico op brand, elektrische schokken en personelijk letsel verkleind en wordt de installmentiertijd tot een minimum beperkt.

1.1 Dit apparaat kan worden gebruikt door kinderen in de leeftijd van 8aar en boven en personen met verminderde lichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek van ervaring en kennis, indien zij hebben zich gevegen toezicht of instructie met betrekking tot het gebruik van het apparaat op een veilige manier en begrijpen de risico's betrokken. Kinderen zullen Niet spelten met het apparaat. Reiniging en gebruiker onderhoud zal nicht worden gedaan door kinderen zonder toezicht.

1.2 WAARSCHUWING: Dek de kachel Niet af om oververhitting te voorkomen .
1.3 Kinderen van minder dan 3aar moeten worden bewaard weg , tenzij continu toezicht .
1.4 Kinderen in de leeftijd van 3aar en minder dan 8aar zal alleen schakelen aan /uit het apparaat op voorwaarde dat hij heeft zichen geplaatst of geinstalleerd in zijn becogde normale operationele positie en ze hebben al geveven toezicht of instructie met betrekking tot het gebruik van het apparaat op een veilige manier en begrijpen van de gevaren involved.Childen de leeftijd van 3aar en minder dan 8aar worden nicht plug in, reguleren en reinig het apparaat of uit te voeren gebruiker onderhoud .
1,5 VOORZICHTIG- sommige delen van dit product kan worden zeer heet en veroorzaakt brandwonden . Bijzondere aandacht moet worden gegeven, waar kinderen en kwetsbare mensen zijn aanwezig .

2. Inleiding

2.1 Afhankelijk van de stroom snoer typen deze ventilator kachel kan worden gebruikt alleen in het huishouden, pakhuizen en werkplaatsen, opbouw plaatsen of serres afhankelijk . Het omvat een thermostaat en een zelfherstellende thermische cut uitchecken te regelen het verwarmen elementen . De thermostaat voelt de lucht temperatuur en regelt de omringende temperatuur . De ventilatormotor worden geregold door de thermostat en deze stopt met werken wanner de thermostaat snijdt buiuten het verwarmingselement. De zelfherstellende thermische cut uitchecken za schaken van de kachel te waarborgen de veiligheid bij oververhitting .
2.2 Bij het gebruik van de kachel voor de eerste keer , je kan merken een geringe uitstoot van rook . Dit is heel normalaal en hij stopt na een korteijd

3. Technische specificaties

Model	90-060	90-061
Waterdicht van klasse	NA	NA
Spanning	220-240V ~	220-240V ~
vereist vermogen	2000W	3000W
actueel	8.3-9.1A	12.5-13.6A
Instelling	20/1000 / 2000W	7/2000 / 3000W
Handmatige resetthermostat	65 °C	65 °C
Product meast (mm)	210 × 130 × 260	234 × 130 × 284
NW (KG)	1,45	1,47

3.1 Behuizing van staalplaat en gecoat met hittebestendig poeder.
3.2 Complet geleverd met snoer en stekker.

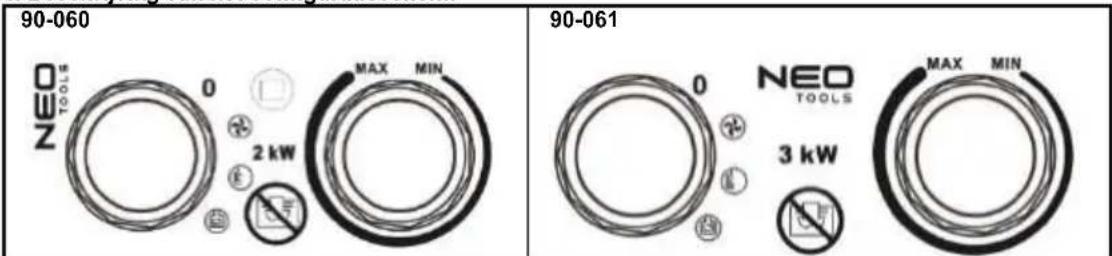

4. Beschrijving van het configuratieschem

4.1 Linkerknop: keuzeschakelaar met kookstand

het apparatus isuitgeschakeld

ventilator aan

het verwarmingselement werkt op half vermogen

het verwarmingselement werkt op volle kracht)

4.2 Rechterknop:thermostaatknop

5. Speciale verilgheidsvoorschriften

5.1 Voor het gebruik, dan(Intu u controleren de markering op de macht cord . Afhankelijk van de stroom kabel soort dit apparaat kan worden gebruikt in verschillende omgevingsomstandigheden omstandigheden :

Type	U kunt gebruik makeen van het apparaat in	Niet gebruiken in
H05VV-F	huishonden, magazijnen en werkplaatsen, de bouw websites of kassen	het bouwen van websites of kassen
H07RN-F	huishonden, magazijnen en werkplaatsen, de bouw websites of kassen
H05RN-F	huishonden, magazijnen en werkplaatsen of kassen	gebouwplaatsen
H05RR-F	huishonden, magazijnen en werkplaatsen	het bouwen van websites of kassen

5.2 Bij het gebruik van elektrische apparaten要去en altijd de basisvoorzorgsmaatregelen worden gevolgd, waaronder onderstaande:
5.2.1 De luchtverhitter is Niet geschikt voor gebruik buitenshuis bij vochtig wee, in badkamers of in andere natte of vochtige omgevingen.
5.2.2 Houd er rekening mee dat de luchtverhitter erg heet kan worden enkaarom op een veilige afstand van brandbare voorwerpen zoals meubels, gordijnen en dergelijkmeot worden geplaatst.
5.2.3 Dek de luchtverhitter nicht af.
5.2.4 De luchtverhitter mag nicht direct onder een stopcontact worden geplaatst.
5.2.5 Sluit de luchtverhitter Niet aan met een aan /uit-timer of andere apparatuur die het apparaat automatisch kan inschakelen.
5.2.6 De luchtverhitter mag Niet worden geplaatst in ruimtes waar ontvlambare vloeistoffen of gassen worden gebruikt of opgeslagen.

5.2.7 Als een verlengsnoer worden gebruikt, moet dit zo kort möglichk zijn en altiijd volledig worden verlengd.
5.2.8 U mag geen andere apparaten aansluien op hetzelfde stopcontact als de luchtverhitter.
5.2.9 Gebruik deze luchtverhitter Niet in de direkte omgeving van een bad, douche of zwembad.
5.2.10 Als het netsnoor beschadigd is, moet het worden verwangen door de fabrikant, zich serviceagent of vergelijkbaar gekwalificeerde Personen om gevaar te voorkomen.
5.2.11 Zorg ervoor dat de verwarming algid onder toezicht staat en houd kinderen en dieren eruit de buurt;
5.2.12 Plaats het apparaat Niet op bewegende voertuigen of opplaaten waar het gemakkelijk kan worden gekanteld.
5.2.13 Haal de stekker uit het stopcontact als u het apparaat langere tijd Niet gebruikt. Laat de kachel tijdens gebruik Niet gereime tijd staan. Trek de stekker errecht uit, verwijder de stekker nooit door aan het snoer te trekken.
5.2.14 Houd de kachel ver van gordijn of plaatsen waar de luchtinlaat gemakkelijk geblokkeerd kan worden.
5.2.15 De stroomkoppeling is waterdicht wanner deze nicht wordt gebruikt. Om möglichke elektrische schokken of lekstroom te voorkomen, mag u het apparaat nooit met natte handen gebruiken of het apparaat bedieren als er water op het snoer staat.
5.2.16 Gooi elektrische apparaten Niet weg bij het ongesorteerde huisvuil, gebruik gezeschaden inzamelingsfaciliteiten. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op stortplaatsen of stortplaatsen worden afgevoerd, konnen gevaanlijke stoffen in het grondwater lekken en in de voedselketen verechtkomen, wat schadelijk is voor uw gezondheid en welzijn.
5.2.17 D it appraat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysiieke, sensorische of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid.
5.2.18 Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

6. Gebruiksinstructies

6.1 Plaats de luchtverhitter zo dat deze rechtop staat op een stevige ondergrond en op veilige afstand van natte omgevingen en brandbare voorwerpen.
6.2 Sluit de ventilator kachel in het stopcontact.
6.3 Zet de thermostaatknop op de MAX en LAST de kachel op vol vermogen werken.
6.4 De luchtverhitter worden ingeschakeld als de verwarmingskeuzeschakelaar op een van de vermogensstanden staat.
6.5 Zoda de ruimte de gewenste temperatuur bereikt, verwarmingselement stocht working.Once de temperatuur daalde het verwarmingselement za werken. De luchtverhitter start en stopt nu automatisch en houdt zo de kamertemperatuur constant.
6.6 Voordat u de kachel uitschakelt, draait u de thermostaat aan de MIN-stand en de schakelaar aan de ventilatorstand. Laat het apparaat twee minutes afkoelen, schakel dan de kachel uit en trek de stekker uit het stopcontact.

7. Reiniging en onderhoud

7.1 Voordat u het apparata reinigt, dient u de stekker uit het stopcontact te halen en te lately afkoelen. De behuizing is gemakkelijk vuil te make, veeg deze vaak af met een zachte spon. Veeg alle vuile onderdelen af met een spon gedrenkt in < 50^ C water en een mild schoonmaakmiddel, en droog verwolgens de verwarmingsbehuizing met een schone doek. Pas op dat er geen water in de binnenkant van het apparata komt. Spat geen water op de kachel, gebruik nooit oplosmiddelen zoals benzine etc. om de kachel schoon te make, dit om de behuizing te beschermen.

7.2 Maak het snoer en de stekker schoon, droog ze en verpak ze in een plastic zak.

7.3 Als u de kachel opbergt, laut hem dan eerst afkoelen, en houd hem droog. Dek het verwolgens af met een plastic zak, doe het in een verpakkingsdoes en bewaar het op een droge, geventileerde plaat.

8. Problemoplossing:

U kunt veel voorkomende problemen eenvoudig oplossen, waardoor u de kosten van een eventueel servicebezoek bespaart. Probeer de onderstaande suggesties om te zien of u het probleem kunt oplossen voordat u het servicecentrum belt.

Probleem	Mogelijk oorzaak	Behandeling
De kachel werkt nicht , zelfs nicht als\ deze is aangesloten en de\ schakelaar ,thermostat ist\ ingeschakeld .	De stekker zit los , slechte verbinding	Trek de stekker uit het stopcontact, controller de\ verbinding van de stekker en het stopcontact . Dan\ sluit opnieuw .
	Geen macht in socket outlet	Streek de stekker in een geschikt stopcontact
Het apparaat Niet verwarmen up , of\ alleen ventilator werkte	De switch is Niet gezet bij verwarming\ instelling	Draai de schakelaar�aar de kookstand
	De thermostat werkte	Draai aan de thermostat en luister of er een open / dicht- stem is . Als er is geen klik en de thermostat\ is Niet beschadigd , de verwarming za automatische\ schakelaar op wonneer het apparaat afgekoeldaar\ beneden
	Handmatige reset cut uitchecken bediend	Schakel de kachel uit en inspecteer de blokkering van\ inlaat of uitlaat . Koppel de stekker en wacht ten\ minste 10 minuten voor de bescherming van het\ systeme te resetten voordat u probeert om de herstart\ kachel .
Abnormaal geluid	Het apparaat is Niet staat rechtsop	Zet de kachel op een vlakke ondergrond

Verwijdering

Afgedankte elektrische productie mag nicht worden weggegooid met huishoudelijk afval. Gelieve recycle, waar faciliteiten bestaan. Controller met uw lokale autoriteit of winkelier voor recycling advies.

Milieubescherming

Model identifier (s): 90-060
Item	Symbool	Waarde	Eenheid	Item	Eenheid
warmte -uitgang				Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een)
Nominate warmteafgithe	Pnom	2.0	kW	Handmatige regeling van de warmtebelasting met geintegreerde thermostat	[ja]
Minimale warmte- uitgang (indicatief)	Pmin	1.1	kW	Handmatige regeling van de warmtebelasting met kamer-en / of buitentemperatuur-feedback	[Nee]
Maximale continue warmte vermogen	Pmax	2.0	kW	Elektronische regeling van de warmtebelasting met feedback over de kamer-en / of buitentemperatuur	[Nee]
Auxiliary elektricitieit verbruik				Fan bijgestaan warmte- uitgang	[Nee]
Bij nominaal warmte vermogen	elmax	Nvt	kW	Type warmteafgiffe / kamertemperatuurregeling (selecteer een)
Bij minimale warmte-uitgang	elmin Nv	kW		Eentraps warmteafgiffe en geen regeling van de kamertemperatuur	[Nee]
In standby- modus	eSB	Nvt	W.	Twee ofmeer handmatige trappen, geen regeling van de kamertemperatuur	[Nee]
				Met mechanische thermostatregeling van de kamertemperatuur	[ja]
				Met elektronische kamertemperatuurregeling	[Nee]
				Elektronische regeling van de kamertemperatuur plus dagtimer	[Nee]
				Elektronische regeling van de kamertemperatuur plus Weektimer	[Nee]
				Andere besturingsopties (meerdere selecties möglichk)
				Ruimtetemperatuurregeling met aanwezigheidsdetectie	[Nee]
				Ruimtetemperatuurregeling, met open raam detectie	[Nee]
				Met afstand de contrôle optie	[Nee]
				Met adaptieve start controle	[Nee]
				Met werkende tijd beperking	[Nee]
				Met zwarte bolsensor	[Nee]
Contact geveens :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seisoengbonden energia-efficiëntie voor ruimteverwarming nsj Niet slechter zichen dan de opgegeven waarde bij de nominale warmteafgiffe van de eenhid.

Model identifier (s): 90-061
Item	Symbool	Waarde	Eenheid	Item	Eenheid
warmte -uitgang				Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een)
Nominal warmte vermogen	Pnom	3.0	kW	Handmatige regeling van de warmtabelasting met geintegreerde thermostat	[ja]
Minimale warmte-uitgang (indicatief)	Pmin	2.0	kW	Handmatige regeling van de warmtabelasting met kamer-en / of buitentemperatuur-feedback	[Nee]
Maximale continue warmte vermogen	Pmax	3.0	kW	Elektronische regeling van de warmtabelasting met feedback over de kamer-en / of buitentemperatuur	[Nee]
Auxiliary elektricitieit verbruik				Fan bijgestaan warmte-uitgang	[Nee]
Bij nominaal warmte vermogen	elmax	Nvt	kW	Type warmteafgithe / kamertemperatuurregeling (selecteer een)
Bij minimale warmte- uitgang	elmin	Nvt	kW	Eentraps warmteafgithe en geen regeling van de kamertemperatuur	[Nee]
In standby- modus	eSB	Nvt	W.	Twee of meer handmatige trappen, geen regeling van de kamertemperatuur	[Nee]
				Met mechanische thermostaat regeling van de kamertemperatuur	[ja]
				Met elektronische kamertemperatuurregeling	[Nee]
				Elektronische regeling van de kamertemperatuur plus dagtimer	[Nee]
				Elektronische regeling van de kamertemperatuur plusWeektimer	[Nee]
				Andere besturingsopties (meerdere selecties möglichk)
				Ruimtemperatuurregeling met aanwezigheidsdetectie	[Nee]
				Ruimtemperatuurregeling, met open raam detectie	[Nee]
				Met afstand de controle optie	[Nee]
				Met adaptieve start controle	[Nee]
				Met werkende tijd beperking	[Nee]
				Met zwarte bolsensor	[Nee]
Contact geveens :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Opmerking:Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seisoengsbonden energia-efficiëntie voor ruimteverwarming nssniet slechter zichn dan de opgegeven waarde bij de nominale warmteafgithe van de eenheid.
