Producttype	Luchtverhitter
Merk	Neo
Model	90061 (90-061)
Afmetingen (L × B × H)	234 × 130 × 284 mm
Netto gewicht	1,47 kg
Voeding	220-240 V ~ 50/60 Hz
Nominaal vermogen	3000 W
Vermogensstanden	7 W (alleen ventilator), 2000 W (half vermogen), 3000 W (vol vermogen)
Nominale stroom	12,5 – 13,6 A
Thermostaat	Ja, mechanisch met handmatige reset bij 65 °C
Oververhittingsbeveiliging	Thermische beveiliging met handmatige reset
Beschermingsgraad	Niet geschikt voor buitengebruik of vochtige ruimtes
Behuizingsmateriaal	Poedergecoat staal, hittebestendig
Voedingskabel	Type H07RN-F, geleverd met stekker
Kabellengte	Ongeveer 1,5 m (schatting)
Hoofdfuncties	Alleen ventilator, half vermogen, vol vermogen, instelbare thermostaat
Toegestaan gebruik	Huishouden, magazijnen, werkplaatsen, bouwplaatsen, kassen
Onderhoud	Reinigen met een zachte doek en een mild schoonmaakmiddel, niet onderdompelen
Opslag	Op een droge en goed geventileerde plaats, na afkoeling
Garantie	Niet gespecificeerd, contacteer Grupa Topex (Warschau)

Veelgestelde vragen - 90061 NEO

Hoe stel ik de temperatuur van de Neo 90061 luchtverhitter in?

Draai aan de rechter knop van de thermostaat. Voor maximale warmte zet u deze op MAX. De thermostaat schakelt het verwarmingselement automatisch uit wanneer de omgevingstemperatuur is bereikt en schakelt het weer in als deze daalt.

Welke vermogensstanden zijn beschikbaar?

De linkerknop biedt drie standen: 0 (uit), ventilator (koude lucht), half vermogen (2000 W voor model 90-061) en vol vermogen (3000 W).

De verwarming geeft bij het eerste gebruik een lichte rook af, is dit normaal?

Ja, dat is normaal. Bij het eerste gebruik kan een lichte rook ontstaan door het verbranden van productieresten. Dit verdwijnt na enkele minuten.

Welke veiligheidsmaatregelen moet ik nemen?

Bedek het apparaat nooit, houd het uit de buurt van gordijnen en meubels, gebruik het niet in een badkamer of buiten, en plaats het niet direct onder een stopcontact. Houd toezicht op kinderen en huisdieren.

Hoe reinig ik de Neo 90061 luchtverhitter?

Koppel los en laat afkoelen. Veeg de behuizing af met een vochtige zachte spons (water < 50°C en mild schoonmaakmiddel). Laat geen water binnendringen. Droog af met een schone doek.

Wat moet ik doen als de verwarming niet inschakelt?

Controleer of de stekker goed is ingeplugd en het stopcontact stroom geeft. Zorg ervoor dat de schakelaar en thermostaat op een verwarmingsstand staan. Als de thermische beveiliging is geactiveerd, wacht dan 10 minuten na het loskoppelen en probeer opnieuw.

Kan ik een verlengsnoer gebruiken met deze verwarming?

Ja, maar het moet zo kort mogelijk zijn en volledig uitgerold. Gebruik een verlengsnoer dat geschikt is voor het vermogen (3000 W). Vermijd het aansluiten van andere apparaten op hetzelfde stopcontact.

Hoe bewaar ik de verwarming aan het einde van het seizoen?

Laat hem afkoelen, reinig hem, droog hem en verpak hem in een plastic zak. Berg hem op in de originele doos, op een droge en goed geventileerde plaats.

Welk type voedingskabel wordt meegeleverd?

Model 90-061 wordt geleverd met een kabel van het type H07RN-F, geschikt voor huishoudens, magazijnen, werkplaatsen, bouwplaatsen en kassen.

Wat moet ik doen bij abnormaal geluid?

Zorg ervoor dat het apparaat op een vlakke en stabiele ondergrond staat. Als het geluid aanhoudt, controleer dan of er geen voorwerpen de luchtinlaat of -uitlaat blokkeren. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING 90061 NEO

VENTILATORVERWARMERS

90-060/90-061

OPMERKING: VOORDAT DE APPARATUUR VOOR DE EERSTE KEER WORDT GEBRUIKT, LEES DEZE INSTRUCTIEHANDLEIDING EN BEWAAR DEZE VOOR TOEKOMSTIGE REFERENTIE. MENSEN DIE DEZE INSTRUCTIE NIET HEBBEN GELEZEN, MOGEN DE UNIT NIET MONTEREN, AANSTEKEN, AANPASSENOFBEDIENEN

GEDETAILLEERDEVEILIGHEIDSVOORSCHRIFTEN

AANDACHT!

Lees aandachtig - De infraroodverwarming is ontworpen voor veilig gebruik. Desalniettemin kunnen installatie, onderhoud en bediening van de kachel gevaarlijk zijn. Door de volgende procedures in acht te nemen, wordt het risico op brand, elektrische schokken en persoonlijk letsel verkleind en wordt de i installatie tijd tot een minimum beperkt.

1.1 Dit apparaat kan worden gebruikt d oor kinderen in de leeftijd van 8 jaar en boven en personen met verminderde licha melijke, zintuiglijke of verstandelijke vermogens of een gebrek van ervaring en kennis, in di en zij hebben zijn gegeven toezicht of instructie met betrekking tot het gebruik van het apparaat op een veilige manier en begrijpen de risico's betrokken. Kinderen zullen niet spelen met het apparaat. Reiniging en gebruiker onderhoud zalnietworden gedaan door kinderen zonder toezicht.

1.2 WAARSCHUWING: Dek de kachel niet af om oververhitting te voorkomen.

1.3 Kinderen van mind er dan 3 jaar moeten worden bewaard weg, tenzij continu toezicht.

1.4 Kinderen in de leefti jd van 3 jaar en minder dan 8 jaar zal alleen schakelen aan / uit het apparaat op voorwaarde dat hij heeft zijn geplaatst of geïnstalleerd in zi jn beoogde normale operationele positie en ze hebben al gegeven toezicht of instructie met betrekking tot het gebruik van het apparaat op een veilige manier en begrijpen van de gevaren i nvloved.Children de leeftijd van 3 jaar en minder dan 8 jaar worden niet plug in, reguleren en reinig het apparaat of uit te voeren gebruiker onderhoud .

1,5 VOORZICHTIG- sommige delen van dit product kan worden zeer heet en veroorzaakt brandwonden. Bijzondere aandacht moet worden gegeven, waar kind eren en kwetsbare mensen zijn aanwezig.

2.Inleiding

2.1 Afhankelijk van de stroom snoer typen deze ventilator kachel kan worden gebruikt alleen in het huishouden, pakhuizen en werkplaatsen, opbouw plaatsen of serres afhankelijk. Het omvat een thermostaat en een zelfherstellende thermische cut uitchecken te regelen het verwarmen elementen. De thermostaat voelt de lucht temperatuur en regelt de omringende temperatuur. De ventilatormotor wordt geregeld door de thermostaat en deze stopt met werken wanneer de thermostaat snijdt buiten het verwarmingselement. De zelfherstellende thermische cut uitchecken zal schakelen van de kacheltewaarborgende veiligheid bij o ververhitting.

2.2 Bij het gebruik van de kachel voor de eerste keer, je kan merken een geringe uitstoot van rook, Dit is heel normaal en hij stopt na een korte tijd

3. Technischespecificaties

Model 90-06090-061
Waterdicht van klasseNA NA
Spanning	220-240V~220-240V~
vereist vermo g en 2000W3000W
actueel8.3-9.1A 12.5-13.6A
Instelling	20/1000 / 2000W	7/2000 / 3000W
Handmatige reset thermostaat	65 °C	65 °C
Product meast (mm)	210×130×260	234×130×284
NW (KG)	1,45	1,47

3.1 Behuizing van staalplaat en gecoat met hittebestendig poeder.

3.2 Compleetgeleverd metsnoerenstekker.

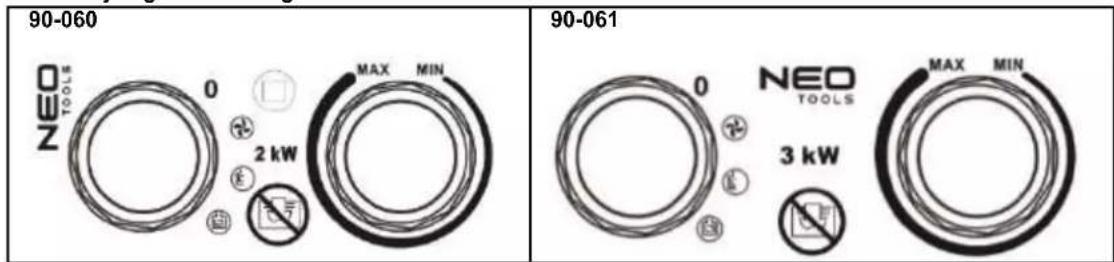

4.Beschrijvingvanhetconfiguratiescherm

90-060 NEO TOOLS 0 2 kW MAX MIN 90-061 NEO TOOLS 0 3 kW MAX MIN

4.1 Linkerknop: keuzeschakelaarmetkookstand

hetapparaatisuitgeschakeld

ventilatoraan

hetverwarmingselement werktophalfvermogen

hetverwarmingselement werktopvolle kracht)

4.2Rechterknop:thermostaatknop

5. Specialeveiligheidsvoorschriften

5.1 Voor het gebruik, dan kunt u controleren de markering op de macht cord. Afhankelijk van de stroom kabel soort dit apparaat kan worden gebruikt inverschillende omgevingsomstandigheden omstandigheden:

Type	Ukunt gebruikmakenvan hetapparaatin	Niet gebruikenin
H05VV-F	huishouden, magazi jnen en werkplaatsen, de bouw websites of kassen	het bouwen van websites of kassen
H07RN-F	huishouden, magazi jnen en werkplaatsen, de bouw websites of kassen
H05RN-F	huishouden, magazijnen en werkplaatsen of kassen	gebouw plaatsen
H05RR-F	huishouden, magazijnen en werkplaatsen	het bouwen van websites of kassen

5.2 Bij het gebruik van elektrische apparaten moeten altijd de basisvoorzorgsmaatreg elen worden gevolgd, waaron der onderstaande:
5.2.1 De luchtverhitter is niet geschikt voor gebruik buitenshuis bij vochtig weer, in badkamers of in andere natte of vochtige omgevingen.
5.2.2 Houd er rekening mee dat de luchtverhitter erg heet kan worden en daarom op een veilige a fstand van brandbare voorwerpen zoals meubels, gordijnen endergelijke moetworden geplaatst.
5.2.3 Dek de luchtverhitter niet af.
5.2.4 De luchtverhitter mag niet direct onder een stopcontact worden geplaatst.
5.2.5 Sluit de luchtverhitter niet aan met een aan / uit-timer of andere apparatuur die het apparaat automatisch kan inschakelen.
5.2.6 De luchtverhitter mag niet worden geplaatst in ruimtes waar ontvlambare vloeistoffen of gassen worden gebruikt of opgeslagen.

5.2.7 Als een verlengsnoer wordt gebruikt, moet dit zo kort mogelijk zijn en altijd volledig worden verlengd.

5.2.8 U mag geen andere apparaten aansluiten op hetzelfde stopcontact als de luchtverhitter.

5.2.9 Gebruik deze luchtverhitter niet in de directe omgeving van een bad, douche of zwembad.

5.2.10 Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen om gevaartevoorkomen.

5.2.11 Zorg ervoor dat de verwarming altijd onder toezicht staat en houd kinderen en dieren er uit de buurt;

5.2.12 Plaats het apparaat niet op bewegende voertuigen of op plaatsen waar het gemakkelijk kan worden gekanteld.

5.2.13 Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Laat de kachel tijdens gebruik niet geruime tijd staan. Trek de stekker er recht uit, verwijder de stekker nooit door aan het snoer te trekken.

5.2.14 Houd de kachel ver van gordijn of plaatsen waar de luchtinlaat gemakkelijk geblokkeerd kan worden.

5.2.15 De stroomkoppeling is waterdicht wanneer deze niet wordt gebruikt. Om mogelijke elektrische schokken of lekstroom te voorkomen, mag u het apparaat nooit met natte handen gebruiken of het apparaat bedienen als er water op het snoer staat.

5.2.16 Gooi elektrische apparaten niet weg bij het ongesorteerde huisvuil, gebruik gescheiden inzamelingsfaciliteiten. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op stortplaatsen of stortplaatsen worden afgevoerd, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid en welzijn.

5.2.17 Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon dieverantwoordelijkisvoorhunveiligheid.

5.2.18 Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

6. Gebruiksinstructies

6.1 Plaats de luchtverhitter zo dat deze rechtop staat op een stevige ondergrond en op veilige afstand van natte omgevingen en brandbare voorwerpen.

6.2 Sluit de ventilator kachel in het stopcontact.

6.3 Zet de thermostaatknop op de MAX en laat de kachel op vol vermogen werken.

6.4 De luchtverhitter wordt ingeschakeld als de verwarmingskeuzeschakelaar op een van de vermogensstanden staat.

6.5 Zodra de ruimte de gewenste temperatuur bereikt, verwarmingselement stopt working.Once de temperatuur daalde het verwarmingselement zal werken. De luchtverhitter start en stopt nu automatisch en houdt zo de kamertemperatuur constant.

6.6 Voordat u de kachel uitschakelt, draait u de thermostaat naar de MIN-stand en de schakelaar naar de ventilatorstand. Laat het apparaat twee minuten afkoelen, schakel dan de kachel uit en trek de stekker uit het stopcontact.

7.Reinigingenonderhoud

7.1 Voordat u het apparaat reinigt, dient u de stekker uit het stopcontact te halen en te laten afkoelen. De behuizing is gemakkelijk vuil te maken, veeg deze vaak af met een zachte spons. Veeg alle vuile onderdelen af met een spons gedrenkt in <50 °C water en een mild schoonmaakmiddel, en droog vervolgens de verwarmingsbehuizing met een schone doek. Pas op dat er geen water in de binnenkant van het apparaat komt. Spat geen water op de kachel, gebruik nooit oplosmiddelen zoals benzine etc. om de kachel schoon te maken, dit om de behuizing te beschermen.

7.2 Maak het snoer en de stekker schoon, droog ze en verpak ze in een plastic zak.

7.3 Als u de kachel opbergt, laat hem dan eerst afkoelen, en houd hem droog. Dek het vervolgens af met een plastic zak, doe het in een verpakkingsdoosenbewaarhetopeendroge.geventileerdeplaats.

8.Probleemoplossing:

U kunt veel voorkomende problemen eenvoudig oplossen, waardoor u de kosten van een eventueel servicebezoek bespaart. Probeer de onderstaande suggesties om te zien of u het probleem kunt oplossen voordat u het servicecentrum belt.

ProbleemMogelijkoorzaakBehandeling
Dekachelwerktniet,zelfsnietalsdezeisaangeslotenendeschakelaar,thermostaatisingeschakeld.	Destekkerzitlos,slechteverbinding	Trekdestekkeruithetstopcontact,controleerdeverbindingvandestekkerenhetstopcontact.Dansluito pnieuw.
	GeenmachtinsocketoutletSteekdestekkerine	engeschiktstopcontact
Hetapparaatnietverwarmenup,ofalleenventilatorwerkte	Deswitchisnietgezetbijverwarminginstelling	Draaideschakelaarnaardekookstand
	Dethermostaatwerkte	Draaiandethermostaatenluisterofereenopen/dicht- stem is . Als er is geen klik en de thermostaatis niet beschadigd , de verwarming zal automatischeschakelaar op wanneer het apparaat afgekoeld naarbeneden
	Handmatigeresetcutuitcheckenbediend	Schakel de kachel uit en inspecteer de blokkering vaninlaatofuitlaat.Koppeldestekkerenwachttenminste 10 minuten voor de bescherming van hetsyseem te resetten voordat u probeert om de herstartkachel.
Abnormaal geluid	Heta pparaatisnietstaatrechto p	Zetdekachelo p eenvlakkeonder grond

Verwijdering

Afgedankte elektrische productie mag niet worden weggegooid met huishoudelijk afval. Gelieve recycle, waar faciliteiten bestaan. Controleer met uw lokale autoriteit of winkelier voor recycling advies.

Milieubescherming

Modelidentifier(s):90-060
Item	Symbool	Waarde	Eenheid	Item	Eenheid
warmte-uitgang				Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteerereen)
Nominale warmteafgifte	Pnom	2.0	kW	Handmatigeregelingvandewarmtebelastingmet g eïnteg reerdethermostaat	[ja]
Minimalewarmte-uitgang( indicatief)	Pmin	1.1	kW	Handmatigeregelingvandewarmtebelastingmetkamer-en/ofbuitentemperatuur-feedback	[Nee]
Maximalecontinuewarmte vermogen	Pmax	2.0	kW	Elektronischeregelingvandewarmtebelastingmet feedbackoverdekamer-en/ofbuitentemperatuur	[Nee]
Auxiliary elektriciteitverbruik				Fanbi jgestaanwarmte-uit gang	[Nee]
Bijnominaalwarmte vermcg en	elmax	Nvt	kW	Type warmteafgifte / kamertemperatuurregeling (selecteer een)
Bijminimalewarmte-uitgang	elminNvtkW			Eentrapswarmteafgifteengeenregelingvande kamertemperatuur	[Nee]
Instandby-moduselSBNvtW.				Tweeofmeerhandmatigetrappen,geenregelingvande kamertemperatuur	[Nee]
				Metmechanischethermostaatregelingvande kamertemperatuur	[ja]
				Metelektronischekamertemperatuurre geling	[Nee]
				Elektronischeregelingvandekamertemperatuurplus dagtimer	[Nee]
				Elektronischeregelingvandekamertemperatuurplus weektimer	[Nee]
				Anderebesturin gsopties (meerdereselectiesmo gelijk)
				Ruimtetemperatuurregeling metaanwezig heidsdetectie	[Nee]
				Ruimtetemperatuurregeling,metopenraamdetectie[Nee]
				Metafstanddecontroleo ptie	[Nee]
				Metadaptievestartcontrole[Nee]
				Metwerkendeti jdbe perking	[Nee]
				Metzwartebolsensor[Nee]
Contact gegevens:Gru	pa TopexS p.zooS p.k.UI.Po graniczna2/4,02-285Warszawa
Opmerking:Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ns nietslechterzi jndandeo pgegevenwaardebi j denominalewarmteaf giftevandeeenheid.

Modelidentifier (s):90-061
Item	Symbool	Waarde	Eenheid	Item	Eenheid
warmte-uitgang				Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokaleruimteverwarming(selecteerereen)
Nominaalwarmte vermcg en	Pnom3.0	kW		Handmatigeregelingvandewarmtebelastingmet geinte greerdethermostaat	[ja]
Minimalewarmte-uitgang(indicatief )	Pmin	2.0	kW	Handmatige regeling van de warmtebelasting met kamer-en/ofbuitentemperatuur-feedback	[Nee]
Maximale continuewarmte vermogen	Pmax	3.0	kW	Elektronischeregelingvandewarmtebelastingmet feedbackoverdekamer-en/ofbuitentemperatuur	[Nee]
Auxiliary elektriciteitverbruik				Fanbi jgestaanwarmte-uit gang	[Nee]
Bijnominaal warmtevermo gen	elmax	Nvt	kW	Type warmteafgifte / kamertemperatuurregeling (selecteer een)
Bijminimale warmte-uit gang	elmin	Nvt	kW	Eentrapswarmteafgifteengeenregelingvande kamertemperatuur	[Nee]
In standby- modus	eISB	Nvt	W.	Tweefmeerhandmatigetrappen,geenregelingvande kamertemperatuur	[Nee]
				Metmechanischethermostaatregelingvande kamertemperatuur	[ja]
				Metelektronischekamertemperatuurre geling	[Nee]
				Elektronischeregelingvandekamertemperatuurplus dagtimer	[Nee]
				Elektronischeregelingvandekamertemperatuurplus weektimer	[Nee]
				Anderebesturing sq ties (meerdereselectiesmo gelijk)
				Ruimtetemperatuurregelingmetaanwezigheidsdetectie	[Nee]
				Ruimtetemperatuurregeling,meto penraamdetectie	[Nee]
				Metastanddecontroleoptie	[Nee]
				Metadaptievestartcontrole	[Nee]
				Metwerkendetijdbeperking	[Nee]
				Metzwartebolsensor	[Nee]
Contactgegevens :	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ns nietslechterzi jndandeop gegevenwaardebi jdenominalewarmteaf giftevandeeenheid.
