90061 - Отопление NEO - Бесплатное руководство пользователя

Тип продукта	Тепловентилятор
Марка	Neo
Модель	90061 (90-061)
Размеры (Д × Ш × В)	234 × 130 × 284 мм
Вес нетто	1,47 кг
Питание	220-240 В ~ 50/60 Гц
Номинальная мощность	3000 Вт
Регулировка мощности	7 Вт (только вентилятор), 2000 Вт (половинная мощность), 3000 Вт (полная мощность)
Номинальный ток	12,5 – 13,6 А
Термостат	Да, механический с ручным сбросом при 65 °C
Защита от перегрева	Термический выключатель с ручным сбросом
Степень защиты	Не подходит для улицы или влажных помещений
Материал корпуса	Стальной лист с порошковым покрытием, устойчивым к нагреву
Кабель питания	Тип H07RN-F, поставляется с вилкой
Длина кабеля	Примерно 1,5 м (оценка)
Основные функции	Только вентилятор, половинная мощность, полная мощность, регулируемый термостат
Допустимое использование	Дом, склады, мастерские, стройки, теплицы
Уход	Чистить мягкой тканью и мягким моющим средством, не погружать в воду
Хранение	В сухом и вентилируемом месте, после остывания
Гарантия	Не указана, связаться с Grupa Topex (Варшава)

Часто задаваемые вопросы - 90061 NEO

Как настроить температуру обогревателя Neo 90061?

Поверните правую ручку термостата. Для максимального нагрева установите ее в положение MAX. Термостат автоматически отключает нагревательный элемент, когда температура в помещении достигнута, и снова включает его при ее снижении.

Какие настройки мощности доступны?

Левый переключатель имеет три положения: 0 (выключено), вентилятор (холодный воздух), половинная мощность (2000 Вт для модели 90-061) и полная мощность (3000 Вт).

Обогреватель выделяет легкий дым при первом использовании, это нормально?

Да, это нормально. При первом включении может выделяться легкий дым из-за сгорания производственных остатков. Это проходит через несколько минут.

Какие меры безопасности необходимо соблюдать?

Никогда не накрывайте прибор, держите его подальше от штор и мебели, не используйте в ванной или на улице, и не ставьте непосредственно под розеткой. Следите за детьми и животными.

Как очистить тепловентилятор Neo 90061?

Отключите и дайте остыть. Протрите корпус мягкой влажной губкой (вода <50°C и мягкое моющее средство). Не допускайте попадания воды внутрь. Вытрите чистой тканью.

Что делать, если обогреватель не включается?

Проверьте, что вилка вставлена плотно и в розетке есть напряжение. Убедитесь, что выключатель и термостат находятся в положении нагрева. Если сработал термический выключатель, подождите 10 минут после отключения, затем попробуйте снова.

Можно ли использовать удлинитель с этим обогревателем?

Да, но он должен быть как можно короче и полностью размотан. Используйте удлинитель, подходящий по мощности (3000 Вт). Избегайте подключения других приборов к той же розетке.

Как хранить обогреватель в конце сезона?

Дайте ему остыть, очистите, высушите, затем упакуйте в пластиковый пакет. Храните в коробке, в сухом и вентилируемом месте.

Какой тип кабеля питания входит в комплект?

Модель 90-061 поставляется с кабелем типа H07RN-F, подходящим для использования в домах, складах, мастерских, стройках и теплицах.

Что делать в случае необычного шума?

Убедитесь, что прибор стоит на ровной и устойчивой поверхности. Если шум не прекращается, проверьте, не засорены ли входные или выходные отверстия. Если проблема сохраняется, обратитесь в сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 90061 NEO

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

НАГРЕВАТЕЛЬ ВЕНТИЛЯТОРА

90-060/90-061

ПРИМЕЧАНИЕ. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЕ ЕГО ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ. ЛЮДИ, КОТОРЫЕ НЕ ПРОЧИТАЛИ ДАННУЮ ИНСТРУКЦИЮ, НЕ ДОЛЖНЫ МОНТИРОВАТЬ, ПОДКЛЮЧАТЬ, НАСТРАИВАТЬ ИЛИ ИСПОЛЬЗОВАТЬ УСТРОЙСТВО.

ПОДРОБНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ!

Прочтите внимательно - инфракрасный обогреватель разработан для безопасной эксплуатации. Тем не менее установка, обслуживание и эксплуатация обогревателя могут быть опасными. Соблюдение следующих процедур снизит риск возгорания, поражения электрическим током, травм и сведет к минимуму время установки.

1.1 Этот прибор может быть использован на детей в возрасте от 8 лет и выше и лиц с сокращением физических, сенсорных или психических способностей или недостаток в опыте и знаниях, если они уже были даны надзора или инструкции относительно использования этого прибора в безопасном пути и понять, в опасности участие. Дети должны не играть с прибором. Очистка и пользователь обслуживание должны не быть сделаны с помощью детей без присмотра.

1.2 ВНИМАНИЕ: Для того, чтобы избежать перегрева, не покрывают в нагреватель.

1.3 Дети из менее чем 3 -х лет должны быть храниться подальше , если постоянно не контролируется .

1.4 Дети в возрасте от 3 лет и менее чем 8 лет будет только переключатель включения / выключения прибора при условии , что он был был помещен или установлен в его предполагаемой нормальной рабочей позиции и они уже были даны надзора или инструкции относительно использования этого прибора в безопасном пути и понять , в опасностях involved.Children в возрасте от 3 лет и менее чем 8 лет должна не подключать, регулировать и очищать в приборе или выполнить пользовательское обслуживание .

1.5 ВНИМАНИЯ - некоторые детали из этого продукта могут стать очень горячими и вызывают ожоги . Особое внимание имеет быть дано , где дети и уязвимые люди в настоящее время .

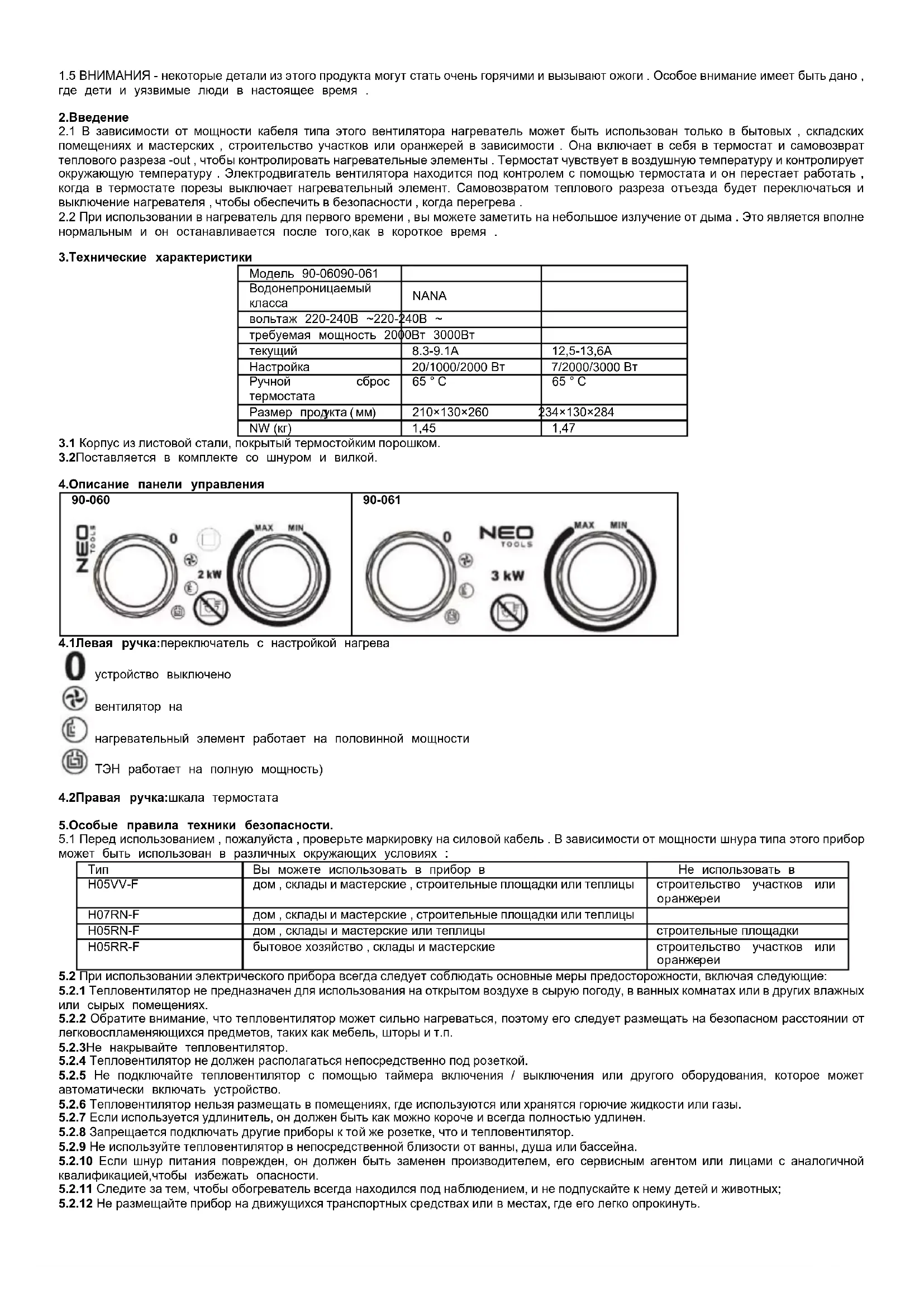

2.Введение

2.1 В зависимости от мощности кабеля типа этого вентилятора нагреватель может быть использован только в бытовых, складских помещениях и мастерских, строительство участков или оранжерей в зависимости. Она включает в себя в термостат и самовозврат теплового разреза -out, чтобы контролировать нагревательные элементы. Термостат чувствует в воздушную температуру и контролирует окружающую температуру. Электродвигатель вентилятора находится под контролем с помощью термостата и он перестает работать, когда в термостате порезы выключает нагревательный элемент. Самовозвратом теплового разреза отъезда будет переключаться и выключение нагревателя, чтобы обеспечить в безопасности, когда перегрева.

2.2 При использовании в нагреватель для первого времени, вы можете заметить на небольшое излучение от дыма. Это является вполне нормальным и он останавливается после того, как в короткое время.

3.Технические характеристики

Модель 90-06090-061
Водонепроницаемый класса	NANA
вольтаж 220-240В ~220-240В ~
требуемая мощность 2000Вт 3000Вт
текущий	8.3-9.1А	12,5-13,6А
Настройка	20/1000/2000 Вт	7/2000/3000 Вт
Ручной сброс термостата	65 °C	65 °C
Размер продукта ( мм)	210×130×260	234×130×284
NW (кг)	1,45	1,47

3.1 Корпус из листовой стали, покрытый термостойким порошком.

3.2 Поставляется в комплекте со шнуром и вилкой.

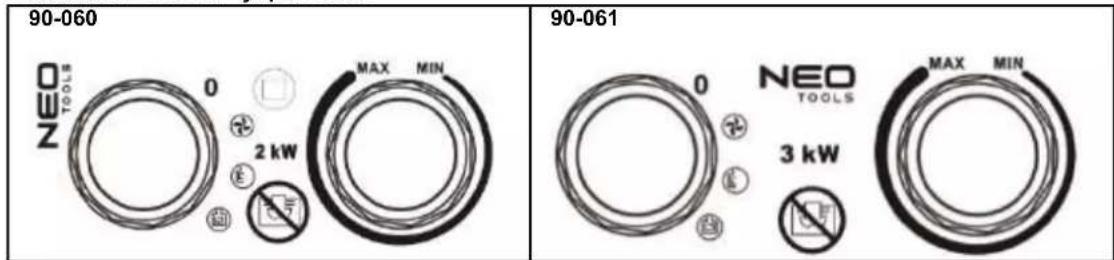

4. Описание панели управления

90-060 NEO TOOLS 0 2 kW MAX MIN 90-061 NEO TOOLS 0 3 kW MAX MIN

4.1 Левая ручка: переключатель с настройкой нагрева

4.2Правая ручка:шкала термостата

5. Особые правила техники безопасности.

5.1 Перед использованием, пожалуйста, проверьте маркировку на силовой кабель. В зависимости от мощности шнура типа этого прибор может быть использован в различных окружающих условиях:

Тип	Вы можете использовать в прибор в	Не использовать в
H05VV-F	дом, склады и мастерские, строительные площадки или теплицы	строительство участков или оранжереи
H07RN-F	дом, склады и мастерские, строительные площадки или теплицы
H05RN-F	дом, склады и мастерские или теплицы	строительные площадки
H05RR-F	бытовое хозяйство, склады и мастерские	строительство участков или оранжереи

5.2 При использовании электрического прибора всегда следует соблюдать основные меры предосторожности, включая следующие:
5.2.1 Тепловентилятор не предназначен для использования на открытом воздухе в сырую погоду, в ванных комнатах или в других влажных или сырых помещениях.
5.2.2 Обратите внимание, что тепловентилятор может сильно нагреваться, поэтому его следует размещать на безопасном расстоянии от легковоспламеняющихся предметов, таких как мебель, шторы и т.п.
5.2.3 Не накрывайте тепловентилятор.
5.2.4 Тепловентилятор не должен располагаться непосредственно под розеткой.
5.2.5 Не подключайте тепловентилятор с помощью таймера включения / выключения или другого оборудования, которое может автоматически включать устройство.
5.2.6 Тепловентилятор нельзя размещать в помещениях, где используются или хранятся горючие жидкости или газы.
5.2.7 Если используется удлинитель, он должен быть как можно короче и всегда полностью удлинен.
5.2.8 Запрещается подключать другие приборы к той же розетке, что и тепловентилятор.
5.2.9 Не используйте тепловентилятор в непосредственной близости от ванны, душа или бассейна.
5.2.10 Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицами с аналогичной квалификацией, чтобы избежать опасности.
5.2.11 Следите за тем, чтобы обогреватель всегда находился под наблюдением, и не подпускайте к нему детей и животных;
5.2.12 Не размещайте прибор на движущихся транспортных средствах или в местах, где его легко опрокинуть.

5.2.13 Если вы не пользуетесь прибором долгое время, отключите прибор от сети. Не оставляйте обогреватель на длительное время во время его использования. Вытягивайте вилку прямо, никогда не вынимайте вилку, потянув за шнур.
5.2.14 Держите обогреватель подальше от занавеси или мест, где воздухозаборник может быть легко заблокирован.
5.2.15 Разветвитель питания является водонепроницаемым, когда он не используется. Чтобы предотвратить возможное поражение электрическим током или утечку тока, никогда не используйте прибор мокрыми руками и не работайте с прибором, если на шнур питания попала вода.
5.2.16 Не выбрасывайте электроприборы вместе с несортированными бытовыми отходами, используйте отдельные пункты сбора. Контакты Вы местное самоуправление информации о системах сбора имеющихся. Если электрическое оборудование выбрасывать на свалки или свалки, опасные вещества могут просочиться в грунтовые воды и попасть в пищевую цепочку, нанеся вред вашему здоровью и благополучию.
5.2.17 Это устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если только они не прошли контроль или не получили инструкций по использованию устройства лицом, ответственным за их безопасность.
5.2.18 Необходимо присматривать за детьми, чтобы они не играли с устройством.

6. Использование инструкций

6.1 Установите тепловентилятор так, чтобы он стоял вертикально на твердой поверхности и на безопасном расстоянии от влажных сред и легковоспламеняющихся предметов.
6.2 Подключите тепловентилятор к сети.
6.3 Установите ручку термостата в положение MAX и дайте обогревателю поработать на полную мощность.
6.4 Тепловентилятор включается, когда переключатель нагрева установлен на одно из значений мощности.
6.5 Как только в помещении будет достигнута необходимая температура, нагревательный элемент перестанет работать. Как только температура снизится, нагревательный элемент будет работать. Тепловентилятор запускается и останавливается автоматически, поддерживая постоянную температуру в помещении.
6.6 Перед выключением обогревателя поверните термостат в положение MIN и поверните переключатель в положение вентилятора, дайте прибору остыть в течение двух минут, затем выключите обогреватель и выньте вилку.

7.Чистка и обслуживание

7.1 Перед очисткой прибора отключите его от розетки и дайте ему остыть. Корпус легко пачкается, часто протирайте его мягкой губкой. Все загрязненные детали протирайте губкой, смоченной водой с температурой <50 °C и мягким моющим средством, затем вытрите корпус нагревателя чистой тканью. Будьте осторожны, чтобы вода не попала внутрь прибора. Не проливайте воду на нагреватель, никогда не используйте растворители, такие как бензин и т. Д., Для очистки нагревателя, чтобы защитить корпус.
7.2 Очистите шнур и вилку, просушите и упакуйте в пластиковый пакет.
7.3 Когда вы храните обогреватель, дайте ему остыть, держите его сухим. Затем накройте его полиэтиленовым пакетом, поместите в упаковочную коробку и храните в сухом, проветриваемом месте.

8. Устранение неисправностей:

Вы можете легко решить многие общие проблемы, сэкономив на возможном обращении в службу поддержки. Прежде чем звонить в сервисный центр, попробуйте следующие предложения, чтобы узнать, сможете ли вы решить проблему.

Проблема Возможная причина	лечение
Нагреватель вовсе не работает, даже когда он будет вставлен в переключателе ,термостат будет переключаться на.	Пробка является рыхлой , плохо соединение	Выньте вилку из розетки, проверьте на подключение штекера и розетки . Затем подключитесь снова .
	Нет питания в гнездо розетки	Вставьте вилку в подходящую розетку.
Прибор не нагревать до ,или только вентилятор работал	Выключатель не ставить при нагревании установки	Включите в переключатель для тепловой установки
	Термостат работает	Включите в термостат и слушать ,если есть это открытый / близкий голос . Если там нет нет нажмите и термостат будет не поврежден ,то нагреватель будет автоматический переключатель на когда ябор охлаждается вниз
	Ручной сброс вырезать отъезд работает	Включите в нагреватель выключен и проверить блокировку на входе или выходе .Выньте вилку розетки и подождите не менее 10 минут для сброса системы защиты ,прежде чем пытаться перезапустить нагреватель .
Аномальный шум	Прибор является не стоит в вертикальном положении	Поместите на нагреватель на уровне поверхност

на из

Утилизация

Отходы электрическое производство должно не утилизировать вместе с бытовым мусором. Пожалуйста, утилизируйте там, где есть оборудование. Проверьте с вашим местным органом или розничная торговля для переработки советов.

Защита окружающей среды

Идентификатор модели :90-060
Пункт	Символ	Значение	Ед.изм	Пункт	Ед.изм
Тепловая мощность				Тип подводимого тепла,только для локальных обогревателей с накоплением энергии (выберите один)
Номинальная тепловая мощность	Пном	2.0	кВт	Ручное управление тепловой нагрузкой со встроенным термостатом	[да ]
Минимальная тепловая мощность (ориенти ровочная )	Pmin	1.1	кВт	Ручное управление тепловым зарядом с обратной связью по температуре помещения и /или наружного воздуха	[нет]
Максимальная длительная тепловая мощность	Pmax	2.0	кВт	Электронное управление тепловой нагрузкой с обратной связью по температуре помещения и /или наружного воздуха	[нет]
Дополнительное потребление электроэнергии				Вентилятор помог тепловой выход	[нет]
При номинальной тепловой мощности	Elmax	Нет данных	кВт	Тип тепловой мощности /регулирование температуры в помещении (выберите один)
При минимальной тепловой мощности	Эльмин	Нет данных	кВт	Одноступенчатая тепловая мощность и отсутствие контроля температуры в помещении	[нет]
В режиме ожидания eISB		Нет данных	W	Две или более ступеней ручного управления,без регулирования температуры в помещении	[нет]
				С механическим термостатом управления температурой в помещении	[да ]
				С электронным контролем темперуры в помещении [нет]
				Электронный контроль температуры в помещении плюс дневной таймер	[нет]
				Электронный контроль температуры в помещении плюс недельный таймер	[нет]
				Другие вариантьуправления (возможен несколько вариантов)
				Контроль температуры в помещении с обнаружением присутствия	[нет]
				Контроль температуры в помещении с обнаружением открытого окна	[нет]
				С расстояния управления опцией	[нет]
				С адаптивным управлением запуском [нет]
				С ограничением рабочего времени [нет]
				С датчиком черной лампы [нет]
Контактные данные :	Grupa Topex Sp. z oo Sp. k. Ул. Pograniczna2/4,02-285Warszawa
Замечание:Для локальных электрических обогревателей измеренная сезонная энергоэффективность отопления помещений ηs не может быть жуже заявленного значения ри номинальной тепловой мощностиrägата.

Идентификатор модели :90-061
Пункт Символ Значение Ед.изм	Пункт			Ед.изм
Тепловая мощность				Тип подводимого тепла,только для локальных обогревателей с накоплением энергии (выберите один)
Номинальная тепловая мощность	Пном 3.0кВт			Ручное управление тепловой нагрузкой со встроенным термостатом	[да ]
Минимальная тепловая мощность (ориентировочная)	Pmin	2.0кВт		Ручное управление тепловым зарядом с обратной связью по температуре помещения и /или наружного воздуха	[нет]
Максимальная длительная тепловая мощность	Pmax	3.0кВт		Электронное управление тепловой нагрузкой с обратной связью по температуре помещения и /или наружного воздуха	[нет]
Дополнительное потребление электроэнергии				Вентилятор помог тепловой выход	[нет]
При номинальной тепловой мощности	Elmax	Нет данных	кВт	Тип тепловой мощности /регулирование температуры в помещении (выберите один)
При минимальной тепловой мощности	Эльмин	Нет данных	кВт	Одноступенчатая тепловая мощность и отсутствие контроля температуры в помещении	[нет]
В режиме ожидания	eISB	Нет данных	W	Две или более ступеней ручного управления,без регулирования температуры в помещении	[нет]
				С механическим термостатом управления температурой в помещении	[да ]
				С электронным контролем темперяфы в помещении	[нет]
				Электронный контроль температуры в помещении плюс дневной таймер	[нет]
				Электронный контроль температуры в помещении плюс недельный таймер	[нет]
				Другие варианты управления (возможен несколько виантов)
				Контроль температуры в помещении с обнаружением присутствия	[нет]
				Контроль температуры в помещении с обнаружением открытого окна	[нет]
				С расстояния управления опцией	[нет]
				С адаптивным управлением запуском	[нет]
				С ограничением рабочего времени	[нет]
				С датчиком черной лампы	[нет]
Контактные данные :	Grupa Topex Sp. z oo Sp. k. Ул. Pograniczna 2/4, 02-285 Warszawa
Замечание: Для локальных электрических обогревателей измеренная сезонная энергоэффективность отопления помещений ns не может быть хуже заявленного значения при номинальной тепловой мощности агрегата.

включений вентилятор

4.2Права ручка:циферблат термостата

5.2.3 Не закривайте тепловентилятор.

ЗАБЕЛЕЖКА: ПРЕДИ ОБОРУДВАНЕТО ДА СЕ ИЗПОЛЗВА ЗА ПЪРВИ ПЪТ, ПРОЧЕТЕТЕ ТОЗИ РЬКОВОДСТВО ЗА УКАЗАНИЯ И СЪХРАНЕТЕ ЗА БЪДЕЩА РЕФЕРЕНЦИЯ. ХОРА, КОИТО НЕ СА ПРОЧЕТИЛИ ТАЗИ ИНСТРУКЦИЯ, НЕ ТРЯБВА ДА СКЛАДАТ, ОСВЕТЛЯТ, РЕГУЛИРАТ ИЛИ РАБОТЯТ С ЕЛЕМЕНТА

ПОДРОБНИ РЕГЛАМЕНТИ ЗА БЕЗОПАСНОСТ

ВНИМАНИЕ!

3.Технически спецификации

Модел 90-06090-061
Водоустойчив от клас NANA
Волтаж	220-240V ~	220-240V ~
необходимата мощност	2000W	3000W
текущ	8.3-9.1A	12,5-13,6A
Настройка	20/1000 / 2000W	7/2000 / 3000W
Ръчно нулиране Термостат	65 °C	65 °C
Продукт месо (mm)	210 × 130 × 260	234 × 130 × 284
NW(KG)	1.45	1.47

5.2.3 Не покривайте нагревателя на вентилатора.
