90061 - Опалення NEO - Безкоштовний посібник користувача

Тип продукту	Повітряний обігрівач
Бренд	Neo
Модель	90061 (90-061)
Розміри (Д × Ш × В)	234 × 130 × 284 мм
Вага нетто	1,47 кг
Живлення	220-240 В ~ 50/60 Гц
Номінальна потужність	3000 Вт
Налаштування потужності	7 Вт (тільки вентилятор), 2000 Вт (половинна потужність), 3000 Вт (повна потужність)
Номінальний струм	12,5 – 13,6 А
Термостат	Так, механічний з ручним скиданням при 65 °C
Захист від перегріву	Термічний вимикач з ручним скиданням
Ступінь захисту	Не підходить для використання на вулиці або у вологих приміщеннях
Матеріал корпусу	Сталевий лист з порошковим покриттям, стійким до нагрівання
Шнур живлення	Тип H07RN-F, постачається з вилкою
Довжина шнура	Приблизно 1,5 м (оцінка)
Основні функції	Тільки вентилятор, половинна потужність, повна потужність, регульований термостат
Дозволене використання	Домашнє господарство, склади, майстерні, будівельні майданчики, теплиці
Догляд	Чистити м'якою тканиною та м'яким миючим засобом, не занурювати
Зберігання	У сухому та провітрюваному місці після охолодження
Гарантія	Не вказано, звертайтеся до Grupa Topex (Варшава)

Часті запитання - 90061 NEO

Як налаштувати температуру обігрівача Neo 90061?

Поверніть правий регулятор термостата. Для максимального тепла встановіть його на MAX. Термостат автоматично вимикає нагрівальний елемент, коли досягнуто кімнатної температури, і вмикає його знову, якщо вона знижується.

Які налаштування потужності доступні?

Лівий перемикач має три положення: 0 (вимкнено), вентилятор (холодне повітря), половинна потужність (2000 Вт для моделі 90-061) та повна потужність (3000 Вт).

Обігрівач виділяє легкий дим при першому використанні, це нормально?

Так, це нормально. Перше ввімкнення може супроводжуватися легким димом через згоряння виробничих залишків. Це зникає через кілька хвилин.

Яких заходів безпеки слід дотримуватися?

Ніколи не накривайте прилад, тримайте його подалі від штор та меблів, не використовуйте у ванній кімнаті або на вулиці, і не розміщуйте безпосередньо під розеткою. Слідкуйте за дітьми та тваринами.

Як чистити повітряний обігрівач Neo 90061?

Від'єднайте від мережі та дайте охолонути. Протріть корпус м'якою вологою губкою (вода < 50°C та м'який миючий засіб). Не допускайте потрапляння води всередину. Висушіть чистою тканиною.

Що робити, якщо обігрівач не вмикається?

Перевірте, чи вилка щільно вставлена і чи є живлення в розетці. Переконайтеся, що вимикач і термостат знаходяться в положенні нагріву. Якщо спрацював термічний вимикач, зачекайте 10 хвилин після відключення, потім спробуйте знову.

Чи можна використовувати подовжувач з цим обігрівачем?

Так, але він має бути якомога коротшим і повністю розмотаним. Використовуйте подовжувач, розрахований на потужність (3000 Вт). Уникайте підключення інших приладів до тієї ж розетки.

Як зберігати обігрівач після закінчення сезону?

Дайте йому охолонути, почистіть, висушіть, потім запакуйте в поліетиленовий пакет. Зберігайте в коробці, у сухому та провітрюваному місці.

Який тип шнура живлення постачається?

Модель 90-061 постачається зі шнуром типу H07RN-F, придатним для домашнього господарства, складів, майстерень, будівельних майданчиків та теплиць.

Що робити при аномальному шумі?

Переконайтеся, що прилад стоїть на рівній та стійкій поверхні. Якщо шум не зникає, перевірте, чи немає перешкод для входу або виходу повітря. Якщо проблема не зникає, зверніться до сервісної служби.

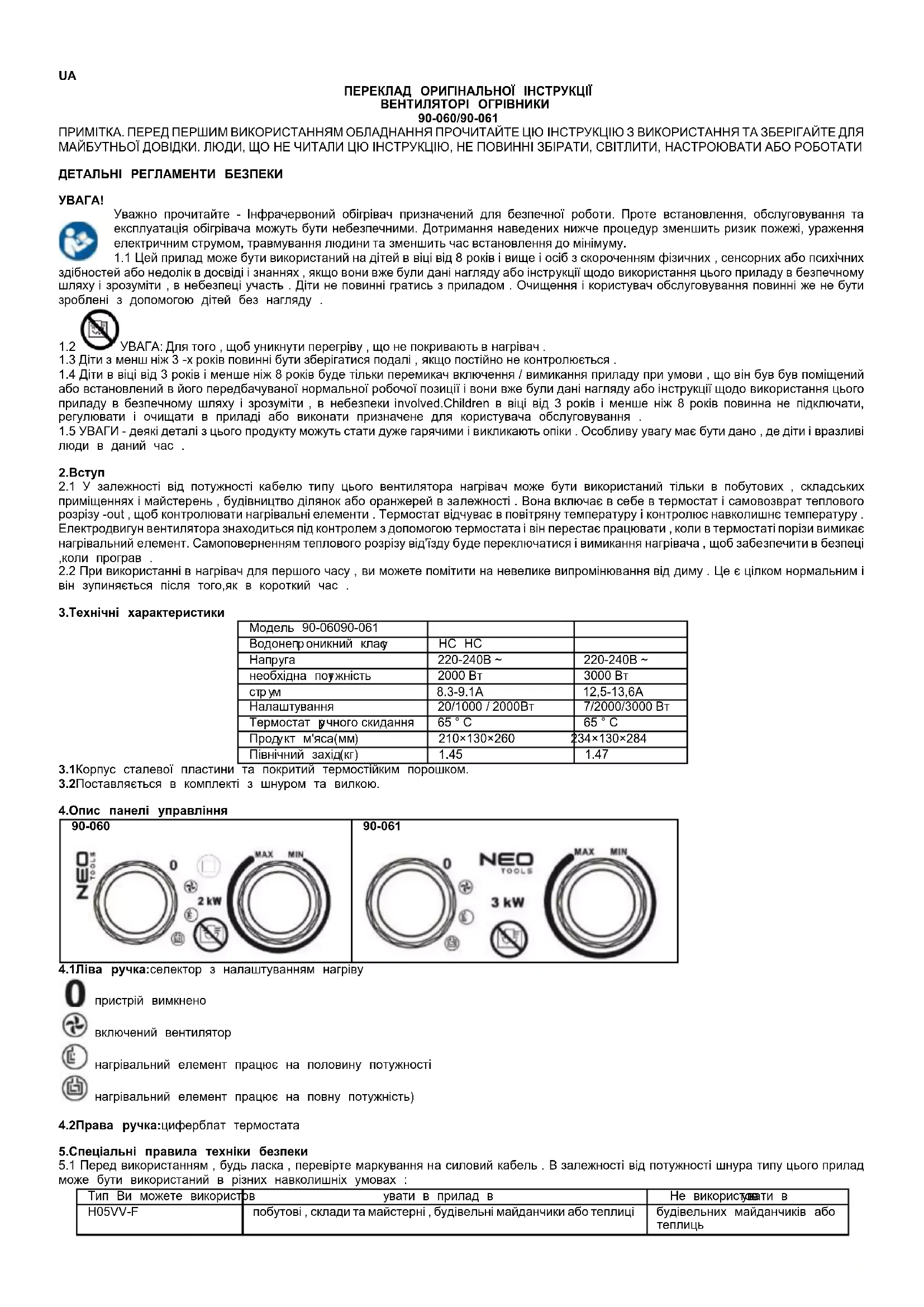

ПОСІБНИК КОРИСТУВАЧА 90061 NEO

ПЕРЕКЛАД ОРИГИНАЛЬНОЇ ІНСТРУКЦІЇ

ВЕНТИЛЯТОРІ ОГРІВНИКИ

90-060/90-061

ПРИМІТКА. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ ОБЛАДНАННЯ ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ З ВИКОРИСТАННЯ ТА ЗБЕРІГАЙТЕ ДЛЯ МАЙБУТНЬОЇ ДОВІДКИ. ЛЮДИ, ЩО НЕ ЧИТАЛИ ЦЮ ІНСТРУКЦІЮ, НЕ ПОВИННІ ЗБІРАТИ, СВІТЛИТИ, НАСТРОЮВАТИ АБО РОБОТАТИ

ДЕТАЛЬНІ РЕГЛАМЕНТИ БЕЗПЕКИ

УВАГА!

Уважно прочитайте - Інфрачервоний обігрівач призначений для безпечної роботи. Проте встановлення, обслуговування та експлуатація обігрівача можуть бути небезпечними. Дотримання наведених нижче процедур зменшить ризик пожежі, ураження електричним струмом, травмування людини та зменшить час встановлення до мінімуму.

1.1 Цей прилад може бути використаний на дітей в віці від 8 років і вище і осіб з скороченням фізичних, сенсорних або психічних

здібностей або недолік в досвіді і знаннях, якщо вони вже були дані нагляду або інструкції щодо використання цього приладу в безпечному шляху і зрозуміти, в небезпеці участь. Діти не повинні гратись з приладом. Очищення і користувач обслуговування повинні же не бути зроблені з допомогою дітей без нагляду.

1.2 УВАГА: Для того, щоб уникнути перегріву, що не покривають в нагрівач

1.3 Діти з менш ніж 3 -х років повинні бути зберігатися подалі , якщо постійно не контролюється .

1.4 Діти в віці від 3 років і менше ніж 8 років буде тільки перемикач включення / вимикання приладу при умови, що він був був поміщений або встановлений в його передбачуваної нормальної робочої позиції і вони вже були дані нагляду або інструкції щодо використання цього приладу в безпечному шляху і зрозуміти , в небезпеки involved.Children в віці від 3 років і менше ніж 8 років повинна не підключати, регулювати і очищати в приладі або виконати призначене для користувача обслуговування .

1.5 УВАГИ - деякі деталі з цього продукту можуть стати дуже гарячими і викликають опіки. Особливу увагу має бути дано, де діти і вразливі люди в даний час.

2.Вступ

2.1 У залежності від потужності кабелю типу цього вентилятора нагрівач може бути використаний тільки в побутових , складських приміщеннях і майстерень , будівництво ділянок або оранжерей в залежності . Вона включає в себе в термостат і самовозврат теплового розрізу -out , щоб контролювати нагрівальні елементи . Термостат відчуває в повітряну температуру і контролює навколишнє температуру . Електродвигун вентилятора знаходиться під контролем з допомогою термостата і він перестає працювати , коли в термостаті порізи вимикає нагрівальний елемент. Самоповерненням теплового розрізу від'їзду буде переключатися і вимикання нагрівача , щоб забезпечити в безпеці ,коли програв .

2.2 При використанні в нагрівач для першого часу, ви можете помітити на невелике випромінювання від диму. Це є цілком нормальним і він зупиняється після того,як в короткий час.

3.Технічні характеристики

Модель 90-06090-061
Водонепроникний клаф	НС НС
Напруга	220-240В ~	220-240В ~
необхідна поужність	2000 Вт	3000 Вт
струм	8.3-9.1А	12,5-13,6А
Налаштування	20/1000 / 2000Вт	7/2000/3000 Вт
Термостат ǔчного скидання	65 °C	65 °C
Продукт м'яса(мм)	210×130×260	234×130×284
Північний захід(кг)	1.45	1.47

3.1Корпус сталевої пластини та покритий термостійким порошком.

3.2Поставляється в комплекті з шнуром та вилкою.

4. Опис панелі управління

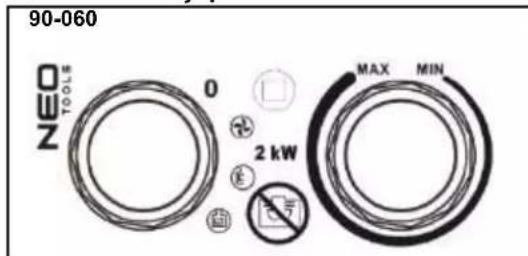

90-060 NEW TOOLS 0 2 kW MAX MIN

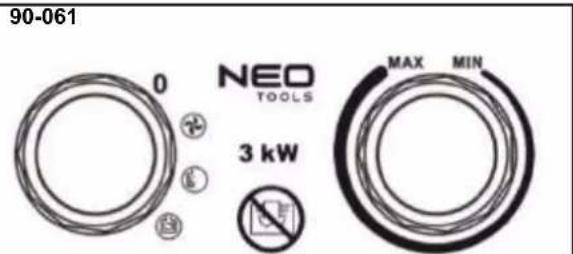

90-061 NEO TOOLS 3 kW MAX MIN

4.1Ліва ручка:селектор з налаштуванням нагріву

пристрій вимкнено

нагрівальний елемент працює на половину потужності

нагрівальний елемент працює на повну потужність)

5.Спеціальні правила техніки безпеки

5.1 Перед використанням, будь ласка, перевірте маркування на силовий кабель. В залежності від потужності шнура типу цього прилад може бути використаний в різних навколишніх умовах:

Тип Ви можете використов	увати в прилад в	Не використуєнати в
H05VV-F	побутові, склади та майстерні, будівельні майданчики або теплиці	будівельних майданчиків або теплиць
H07RN-Fnob	утові ,склади та майсреі ,будівельні майданчики або теплиці
H05RN-Fnob	утові ,склади та майстерні або теплиці б	удівельні майданчики
H05RR-F	побутові , склади та майстерні	будівельних майданчиків або теплиць

5.2 Під час користування електроприладом слід завжди дотримуватися основних запобіжних заходів, включаючи нижче:

5.2.1 Тепловентилятор не придатний для використання на відкритому повітрі у сиру погоду, у ванних кімнатах або в інших сирих або сирих приміщеннях.

5.2.2 Зверніть увагу, що тепловентилятор може сильно нагрітися, і тому його слід розміщувати на безпечній відстані від легкозаймистих предметів, таких як меблі,штори та подібні.

5.2.4 Тепловентилятор не повинен розташовуватися безпосередньо під розеткою.

5.2.5 Не підключайте нагрівач вентилятора за допомогою таймера увімкнення / вимкнення або іншого обладнання, яке може автоматично вмикати пристрій.

5.2.6 Тепловентилятор не можна розміщувати в приміщеннях, де використовуються або зберігаються легкозаймисті рідини або гази.

5.2.7 Якщо використовується подовжувач, він повинен бути якомога коротшим і завжди повністю подовженим.

5.2.8 Не можна підключати інші прилади до тієї ж розетки, що і тепловентилятор

5.2.9 Не використовуйте цей тепловентилятор у безпосередній близькості від ванни, душу або басейну.

5.2.10 Якщо шнур живлення пошкоджений, його повинен замінити виробник, його сервісний агент або кваліфікована особа, щоб уникнути небезпеки.

5.2.11 Переконайтесь, що нагрівач постійно знаходиться під наглядом, і тримайте дітей та тварин подалі від нього;

5.2.12 Не кладіть прилад на транспортні засоби, що рухаються, або на місця, де їх легко перекинути.

5.2.13 Коли ви не користуєтесь приладом тривалий час, відключіть прилад від мережі. Не залишайте обігрівач протягом тривалого часу під час використання. Витягніть штекер прямо, ніколи не виймайте штекер, потягнувши за шнур.

5.2.14 Тримайте обігрівач подалі від зависи або місць, де приплив повітря може бути легко перекритий.

5.2.15 Силова муфта є водонепроникною, коли вона не використовується. Щоб уникнути можливого ураження електричним струмом або струму витоку, ніколи не використовуйте прилад мокрою рукою та не використовуйте прилад, коли на шнурі живлення є вода.

5.2.16 Не викидайте електроприлади як несортовані побутові відходи, використовуйте приміщення роздільного збору. Контакти Ви місцеве самоврядування інформації про системи збору наявних. Якщо електричний прилад утилізувати на звалищах чи звалищах, небезпечні речовини можуть витекти у грунтові води та потрапити в харчовий ланцюг, пошкодивши ваше здоров'я та добробут.

5.2.17 Цей прилад не призначений для використання особами (включаючи дітей) зі зниженими фізичними, сенсорними чи розумовими можливостями або відсутністю досвіду та знань, за винятком випадків, коли особа, відповідальна за їх безпеку.

5.2.18 Дітей слід контролювати, щоб вони не гралися з приладом.

6. Використання інструкцій

6.1 Розташуйте тепловентилятор так, щоб він стояв вертикально на твердій поверхні та на безпечній відстані від волого середовища та легкозаймистих предметів.

6.2 Підключіть тепловентилятор до електромережі.

6.3 Встановіть ручку термостата в положення MAX і дайте обігрівачу працювати з повною потужністю.

6.4 Тепловентилятор увімкнеться, коли селектор опалення встановлений на одне з налаштувань потужності.

6.5 Як тільки приміщення досягне необхідної температури, нагрівальний елемент перестане працювати. Коли температура знизиться, нагрівальний елемент запрацює. Тепловентилятор тепер запускається і зупиняється автоматично і, таким чином, підтримує постійну температуру в приміщенні.

6.6 Перед вимкненням обігрівача, будь ласка, поверніть термостат у положення MIN та переведіть перемикач у положення вентилятора, дайте приладу охолонути протягом двох хвилин, потім вимкніть обігрівач та витягніть штепсельну вилку.

7. Очищення та обслуговування

7.1 Перед чищенням приладу від'єднайте його від розетки і дайте йому охолонути. Корпус легко забруднити, часто протирайте його м'якою губкою. Для всіх брудних деталей протирайте губкою, змоченою у воді <50 ° С та м'якому миючому засобі, а потім висушіть корпус нагрівача чистою тканиною. Будьте обережні, щоб вода не потрапляла всередину приладу. Не розбризкуйте воду на нагрівач, ніколи не використовуйте розчинник, як бензин тощо, для очищення нагрівача, щоб захистити корпус.

7.2 Очистіть шнур і вилку, висушіть і упакуйте в поліетиленовий пакет

7.3 Коли ви зберігаєте нагрівач, дайте йому спочатку охолонути, тримайте його сухим. Потім накрийте його поліетиленовим пакетом, покладіть у пакувальну коробку та зберігайте у сухому провітрюваному місці.

8. Усунення несправностей:

Ви можете легко вирішити багато загальних проблем, заощадивши ваші витрати на можливий дзвінок у службу. Спробуйте наведені нижче поради, щоб дізнатися, чи можете ви вирішити проблему, перш ніж зателефонувати до сервісного центру.

Проблема Можлива причина	Лікування
Нагрівач зовсім НЕ працює,навіть коли він буде вставлений в і перемикачі , термостат буде переключатися на.	Пробка є рихлою ,погано з'єднання	Вийміть вилку з розетки,перевірте на підключенн штекера і розетки .Потім підключіть щраз .
	Ні харчування в гніздо розетки	Вставте вилку у відповідну розетку
Прилад НЕ нагрівати до , або тільки вентилятор працював	Вимикач НЕ ставити при нагріванні установки	Увімкніть в перемикач для теплової установки
	термостат працює	Увімкніть в термостат і слухати , якщо є це відкритий /близький голос .Якщо там немає ні натисніть і термостат буде НЕ пошкоджений ,то нагрівач буде автоматичний перемикач на коли прилад охолодужється вниз
	Ручне скидання вирізати від’їзд працює і чекати , по крайней мере , 10 хвилин для захисту системи скидання , перш ніж намагатися перезапустити нарівач .	Увімкніть в нагрівач вимкнений і перевірити на блокування на вході або виході .Від'єднайте вил
Аномальний шум	Прилад є НЕ варто в вертикальному положенні	Помістіть на нагрівач на рівні поверхні

Утилізація

Відходи електричне виробництво повинно НЕ утилізувати разом з побутовим сміттям. Будь ласка рецикл, де об'єкти існують. Перевірте з вашим місцевим органом або роздрібна торгівля для переробки рад.

Охорона навколишнього середовища

Модель ідентифікатор (и):90-060
Елемент Символ Значення Одиниця Елемент Одиниця
теплової вихід				Тип теплової енергії,лише для локальних опалювальних опалювачів (виберіть один)
Номінальна тепловіддача	Пном 2.0кВт			Ручне регулювання заряду тепла з вбудованим термостатом	[так]
Мінімальна теплова потужність (орієнтовна)	Pmin	1.1	кВт	Ручне регулювання теплового заряду із зворотним зв'язком температури приміщення та /або зовнішньої температури	[немає]
Максимальна безперервна віддача тепла	Pmax	2.0	кВт	Електронне управління зарядом тепла із зворотним зв'язком температури приміщення та /або зовнішньої температури	[немає]
Додаткове електрику споживання Вентилятор допоміг теплової вихід [немає]
За номінальної теплової потужності	elmax	Не застосовується	кВт	Тип регулювання теплової потужності /кімнатної температури (виберіть один)
При мінімальній віддачі тепла	ельмін	Не застосовується	кВт	Одноступінчаста тепловіддача і відсутність регулювання температури в приміщенні	[немає]
В режимі очікування eISB		Не застосовується	W	Два або більше ручних етапів,відсутність регулювання температури в приміщенні	[немає]
				За допомогою механічного термостата регулювання кімнатної температури	[так]
				З електронним регулюванням кімнатної температури	[немає]
				Електронний контроль кімнатної температури плюс денний таймер	[немає]
				Електронний контроль кімнатної температури плюс тижневий таймер	[немає]
				Інші параметри управління (можливі декілька варіантів вибору)
				Контроль кімнатної температури з визначенням присутності	[немає]
				Контроль кімнатної температури з виявленням відкритого вікна	[немає]
				3 опцією контролю відстані [немає]
				3 адаптивнимуправлінням загуском	[немає]
				3 обмеженням робочого часу [немає]
				3 датчиком чоної лампочки	[немає]
Контактні дані :	Grupa Topex Sp. z oo Sp. k. Вул. Pograniczna 2/4, 02-285 Warszawa
Примітка:Для електричних місцевих обігрівачів простору виміряна сезонна енергоєфективність опалення приміщення їн не може бути гіршою за заявлене значення при номінальній тепловій потужності установки.

Модель ідентифікатор (и):90-061
Елемент	Символ	Значення	Одиниця	Елемент	Одиниця
теплової вихід				Тип теплової енергії,лише для локальних опалювальних опалювачів (виберіть один)
Номінальна теплова вихідна	Пном	3.0	кВт	Ручне регулювання заряду тепла з вбудованим термостатом	[так]
Мінімальна теплова потужність ( фієнтовна )	Pmin	2.0	кВт	Ручне регулювання теплового заряду із зворотним зв'язком температури приміщення та або зовнішньої температури	/ [немає]
Максимальна безперервна віддача тепла	Pmax	3.0	кВт	Електронне управління зарядом тепла із зворотним зв'язком температури приміщення та або зовнішньої температури	/ [немає]
Додаткове електрику споживання				Вентилятор допоміг теплової вихід	[немає]
За номінальної теплової потужності	elmax	Не застосовується	кВт	Тип регулювання теплової потужності /кімнатної температури (виберіть один)
При мінімальній віддачі тепла	ельмін	Не застосовується	кВт	Одноступінчаста тепловіддача і відсутність регулювання температури в риміщенні	[немає]
В режимі очікування	eISB	Не застосовується	W	Два або більше ручних етапів,відсутність регулювання температури в приміщенні	[немає]
				За допомогою механічного термостата регулювання кімнатної температури	[так]
				З електронним регулюванням кімнатної температури	[немає]
				Електронний контроль кімнатної температури плюс денний таймр	[немає]
				Електронний контроль кімнатної температури плюс тижневий таймр	[немає]
				Інші параметри управління (можливі декілька варіантів вибору)
				Контроль кімнатної температури з визначенням присутності	[немає]
				Контроль кімнатної температури з виявленням відкритого вікна	[немає]
				3 опцією контролю відстані	[немає]
				3 адаптивним управлінням запуском [немає]
				3 обмеженнямробочого чау	[немає]
				3 датчиком чорної лампочки [немає]
Контактні дані :Gru pa TopexS p.zooS p.k.B ул.Po graniczna2/4,02-285Warszawa
Примітка:Для електричних місцевих обігрівачів простору виміряна сезонна енергоефективність опалення приміщення щs не може бути гіршою за заявлене значеннярии номінальній тепловій пожності установки.
