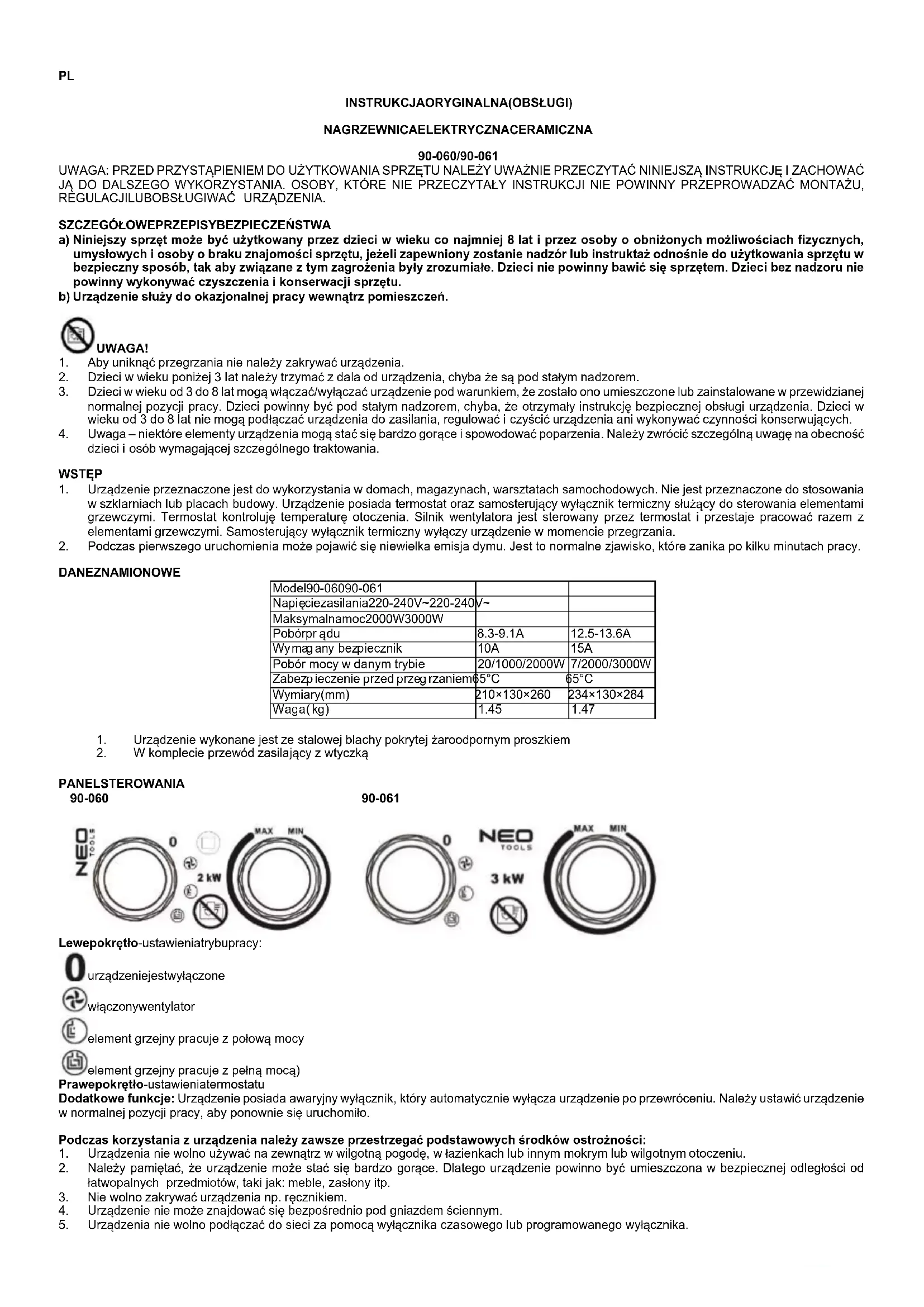

INSTRUKCJA OBSŁUGI 90061 NEO

NAGRZEWNICA ELEKTRYCZNA CERAMICZNA

a) Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku znajomości sprzętu, je żeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie p owinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu. b) Urządzenie służy do okazjonalnej pracy wewnątrz pomieszczeń. UWAGA!

1. Aby un iknąć przegrzania nie należy zakrywać urządzenia.

2. Dzieci w wieku poniżej 3 lat należy trzymać z d ala od urządzenia, chyba że są p od stałym n adzorem.

3. Dzieci w wieku od 3 do 8 lat mogą włączać/wyłączać urządzenie pod warunkiem, że zostało ono umieszczone lub zainstalowane w przewidzianej normalnej pozycji pracy. Dzieci powinny być pod stałym nadzorem, chyba, że otrzymały instrukcję bezpiecznej obsługi urządzenia. Dzieci w wieku od 3 do 8 lat nie mogą podłączać urządzenia do zasilania, re gulować i czyścić urządzenia ani wykonywać czynności konserwujących. 4. Uwaga – niektóre elementy urządzenia mogą stać się bardzo gorące i spowodować poparzenia. Należy zwrócić szczególną uwagę na obecność dzieci i osób wymagającej szczególn ego traktowania. WSTĘP 1. Urządzenie przeznaczone jest do wykorzystania w domach, magazynach, warsztatach samochodowych. Nie jest przeznaczone do stosowania w szklarniach lub placach budowy. Urządzenie posiada termostat oraz samosterujący wyłącznik termiczny służący do sterowania elementami grzewczymi. Termostat kontroluję temperaturę otoczenia. Silnik wentylatora jest sterowany przez termostat i przestaje pracować razem z elementami grzewczymi. Samosterujący wyłączni k termiczny wyłączy urządzenie w momencie przegrzania. 2. Podczas pierwszego uruchomienia może pojawić się niewielka emisja dymu. Jest t o n ormalne zjawisko, które zanika po kilku minutach pracy. DANE ZNAMIONOWE Model 90-060 90-061 Napi

iecznik 10A 15A Pobór mocy w danym tryb ie 20/1000/2000W 7/200 0/3000W Zabez

1. Urządzenie wykonane jest ze stalowej blachy pokryte j żaroodpornym proszkiem

2. W komplecie przewód zasilający z wtyczką

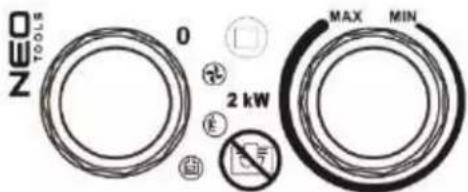

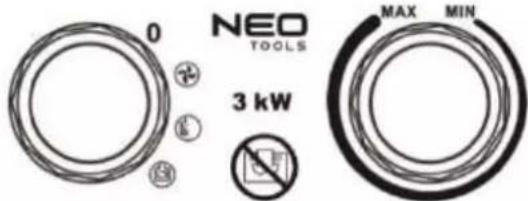

PANEL STEROWANIA 90-060 90-061 Lewe pokrętło - ustawienia trybu pracy: urządzenie jest wyłączone włączony wentylator element grzejny pracuje z połową mocy element grzejny pracuje z pełną mocą) Prawe pokrętło - ustawienia termostatu Dodatkowe funkcje: Urządzenie posiada awaryjny wyłącznik, który automatycznie wyłącza urządzenie po prze wróceniu. Należy ustawić urządzenie w normalnej pozycji pracy, aby ponownie się uru chomiło. Podczas korzystania z urządzenia należy zawsze przestrzegać podstawowych środków ostrożności:

1. Urządzenia nie woln o u żywać na zewnątrz w wilgotną pogodę, w łazienkach lub innym mokrym lub wilgotnym otoczeniu.

2. Należy pamiętać, że urządzenie może stać się bardzo gorące. Dlatego u rządzenie powinno być umieszczona w bezpiecznej odległości od łatwopalnych przedmiotów, taki jak: meble, zasłony itp.

3. Nie wolno za krywać urząd zenia np. ręcznikiem.

4. Urządzenie nie może zn ajdować się bezpośrednio pod gniazdem ściennym.

5. Urządzenia nie woln o p odłączać do sieci za pomocą wyłącznika czasowego lub programowanego wyłącznika.6. Urządzenie nie może być umieszczone w pomieszczeniach w których są używane lub zna jdują się łatwopalne pyły, ciecze lub gazy. 7. Jeżeli urządzenie jest podłączone za pomocą przedłużacza , n ależy pamiętać, aby przedłużacz był jak najkrótszy i w pełni r ozwinięty.

8. Urządzenia nie należy używać w bezp ośrednim otoczeniu wanny, prysznica lub basenu.

9. Jeżeli przewód zasilający jest u szkodzony, w cel u uniknięcia zag rożenia, musi b yć on wymieniony p rzez producenta, jego przedstawiciel a, serwis lub osobę wykwalifikowaną.

10. Nie wolno podłączać innych urządzeń do tego samego gniazda sieciowego do którego jest p odłączone urządzenie.

11. Urządzenia nie należy pozostawiać bez nadzoru. Trzymaj dzieci i zwierzęta z dala od urządzenia.

12. Nie stawiaj urządzenia na niestabilnych, poruszających się powierzchniach lub w miejscach, w których urządzenie może zostać przewrócone. 13. Jeżeli urządzenie nie jest używane przed długi czas należy odłączyć je od zasilania. Nie należy pozostawiać włączonego urządzenia bez opieki. Podczas odłączania urządzenia z sieci wyciągnij wtyczkę, nigdy ni e ciągnij za przewód zasilający.

14. Urządzenie należy trzymać z dala od zasłon, kurtyn lu b miejsc w których łatwo zablokować wlot powietrza.

15. Aby zapobiec możliwemu porażeniu prądem nigdy nie obsługuj u rządzenia mokrą ręką lub gdy na przewodzie zasilającym jest woda. 16. Nie wyrzucaj urządzeń elektrycznych wraz z niesegregowanymi odpadami komunalnymi, używaj osobnych punktów zbiórki. Skontaktuj się z lokalnymi władzami, aby uzyskać informacje dotyczące dostępnych systemów zbiórki. Jeśli urządzenia elektryczne zostaną wyrzucone na wysypiska śmieci, niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu. 17. To urządzenie nie jest przeznaczone do użytku p rzez osoby (w tym dzieci) o obni żonych możliwościach fizycznych, umysłowych lub bez doświadczenia chyba, że zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

18. Dzieci powinny być nadzorowane aby upewnić się, że nie bawią się urządzeniem.

UŻYTKOWANIE 1. Ustaw urządzenie w taki sposób, aby stało na stabilnej powierzchni, w bezpiecznej odległości od wilgotnych miejsc i łatwopalnych przedmiotów.

2. Podłącz urządzenie do sieci.

3. Ustaw pokrętło termostatu w pozycji MAX i pozwól pracować nagrzewnicy z pełną mocą.

4. Urządzenie uruchomi się, gdy przełącznik funkcji zostanie ustawiony na jedną z pozycji pracy.

5. Gdy temperatura w pomieszczeniu wzrośnie osiągając wymaganą wartość, termostat wyłączy el ement grzejny. Po obniżeniu temperatury, termostat ponownie uruchomi element grzejny. Urządzenie automatycznie włącza i wyłącza element grzejny utrzymując tym samym stałą temperaturę w pomieszczeniu. 6. Przed wyłączeniem u rządzenia należy ustawić te rmostat w pozycji MIN i przestawić pokrętło funkcji w pozycję wentylatora. Należy pozostawić urządzenie na dwie minuty, aby ostygło. Po ostygnięciu należy wyłączyć ur ządzenie i wyciągnąć wtyczkę z gniazdka. KONSERWACJA 1. Przed rozpoczęciem czyszczeni a, urządzenie należy odłączyć od zasilania i pozwolić mu ostygnąć. Obudowa u rządzenia łatwo się brudzi, dlatego należy często przecierać ją miękką gąbką. Każdy za brudzony element należy wytrzeć gąbką zamoczoną w ciepłej wodzie z detergentem. Nast ępnie wytrzyj suchą szmatką umyty element. Uważaj aby woda nie dostała się do wnętrza urządzenia. W celu ochrony obudowy, do czyszczenia nie wolno używać rozpuszczalników oraz silnych detergentów.

2. Oczyść przewód zasilający i wtyczkę, następnie wysusz i zapakuj do plastikowej torby.

3. Urządzenie należy przechowywać w suchym wentylowanym pomieszczeniu z dala od dzieci.

ROZWIĄZYWANIE PROBLEMÓW

UTYLIZACJA Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produ ktu lub miejscowe władze. Zużyty sprzęt elektryczny i el ektroniczny zawiera substancje nieobojętne d la środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi Wymogi w zakresie informacji dotyczących elektrycznych miejscowych o grzewaczy pomieszczeń Identyfikator(-y) modelu: 90-060 Parametr Oznaczenie Wartość Jednostk

Parametr Jednostka Moc cieplna Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną

Ręczny regulator doprowadzania ciepła z wbudowanym termostatem [nie] Objawy Przyczyna Rozwiązanie Urządzenie nie działa, nawet jeżeli wtyczka jest podłączona oraz pokrętło termostatu ustawione jest na żądaną

Luźna wtyczka, złe połączenie Wyciągnij wtyczkę, sprawdź połączenie pomiędzy wtyczką a gniazdkiem. Następnie podłącz ponownie wtyczkę do g niazdka Brak zasilania w gniazdku Włóż wtyczkę do od powiedniego gniazdka Element grzewczy świeci Napięcie zasilania jest zbyt wysokie lub zbyt ni skie Użyj źródła zasilania z napięciem zgodn ym z wartością umieszczoną na tabliczce znamionowej urządzenia Kratka wlotu powietrza jest zablokowana Trzymaj urządzenie z dala od przedmiotów takich jak: zasłony, plastikowe torby, papier oraz innych rzeczy które mogą zakryć kratkę wlotu powietrza Urządzenie się nie nagrzewa lub nie działa wentylator Przełącznik nie został usta wiony w tr

rzania Ustaw przełącznik na tr yb grzania Termostat wyłączył element grzejny Obróć termostat i nasłuchuj odgłosu otwarcia/zamknięcia termostatu. Jeżeli nie występuję charakterystyczne kliknięcia, a termostat nie jest uszkodzony, u rządzenie włączy się automat

nie. Zadziałało zabezpieczenie przeciwprzegrzaniowe Wyłącz urządzenie i sprawdź czy wlot lub wylot powietrza nie został zablokowany. Odłącz wtyczkę i odczekaj 10 min na zresetowanie systemu ochronnego przed próbą ponownego uruchomienia urz

dzenia Nienormalne odgłosy Urządzenie nie stoi na ró wnej

owierzchni Ustaw urządzenie na równej powierzchniMinimalna moc cieplna

Ręczny regulator doprowadzania ciepła z pomiar em temperatury w pomieszczeniu lub na zewn

trz [tak] Maksymalna stała moc cieplna

Elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na [nie] Zuż

Przy nominalnej mocy cieplne

max Nd. kW Rodzaj mocy ci eplnej/regulacja temperatury w pomieszczeniu (należy wybrać

Przy minimalnej mocy cieplne

min Nd. kW Jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu [nie] W trybie czuwania el

Nd. W Co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu [nie] Mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu [tak] Urz

przewróceniu [tak] Elektroniczna regulacja temperatury w pomieszczeniu [nie] Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobow

[nie] Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem t

[nie] Inne opcje regulacji (można wybrać kilka) Regulacja temperatury w pomieszczeniu z wykrywaniem obecności [nie] Regulacja temperatury w pomieszczeniu z wykrywaniem otwarte

o okna [nie] Z regulacją na odległość [nie] Z adaptacyjną regulacją startu [nie] Z ograniczeniem czasu pracy [nie] Z czujnikiem ciepła promieniowania [nie] Dane kontaktowe Grupa Topex Sp. z o. o. Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Podsumowanie: W przypadku miejscowych elektrycznych ogrzewaczy pomieszczeń zmierzona sezonowa efektywność energetyczna ogrzewania pomieszczeń ηs nie może być gorsza niż wartość deklarowana nominalnej mocy cieplnej urządzenia. Ident

modelu: 90-061 Parametr Oznaczeni

Wartość Jednostka Parametr

ednostka Moc cieplna Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych o grzewaczy pomieszczeń (należy

3.0 kW Ręczny regulator do prowadzania ciepła z wbudowanym

2.0 kW Ręczny regulator doprowadzania ciepła z pomiarem

w po mieszczeniu lub na zewn

trz [tak] Maksymalna stała moc cieplna

3.0 kW Elektroniczny regulator doprowadzania ciepła z pomiarem

w po mieszczeniu lub na [nie] Zuż

Przy nominalnej mocy cie

max Nd. kW Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy

Przy minimalnej mocy cieplne

min Nd. kW Jednostopniowa moc cieplna be z regulacji temperatury w pomieszczeniu [nie] W trybie czuwania

Nd. W Co najmniej dwa ręczne stopnie be z regulacji temperatury w po mieszczeniu [nie] Mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu [tak] Urz

przewróceniu [tak] Elektroniczna regulacja temperatury w pomieszczeniu [nie] Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobow

[nie] Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem t

[nie] Inne opcje regulacji (można wybrać kilka) Regulacja temperatury w pomieszczeniu z wykrywaniem obecności [nie] Regulacja temperatury w pomieszczeniu z wykrywaniem otwarte

o okna [nie] Z regulacją na odległość [nie] Z ada

Z ograniczeniem czasu pracy [nie] Z czu

Dane kontaktowe Grupa Topex Sp. z o. o. Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Podsumowanie: W przypadku miejscowych elektrycznych ogrzewaczy pomieszczeń zmierzona sezonowa efektywność ene rgetyczna ogrzewania pomieszczeń ηs nie może być gorsza niż wartość deklarowana nominalnej mocy cieplnej urządzenia.EN
