90061 - Riscaldamento NEO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termoventilatore
Marca	Neo
Modello	90061 (90-061)
Dimensioni (L × l × h)	234 × 130 × 284 mm
Peso netto	1,47 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza nominale	3000 W
Impostazioni di potenza	7 W (solo ventola), 2000 W (mezza potenza), 3000 W (piena potenza)
Corrente nominale	12,5 – 13,6 A
Termostato	Sì, meccanico con riarmo manuale a 65 °C
Protezione contro il surriscaldamento	Interruttore termico a riarmo manuale
Grado di protezione	Non adatto all'esterno o a stanze umide
Materiale della custodia	Lamiera d'acciaio verniciata a polvere resistente al calore
Cavo di alimentazione	Tipo H07RN-F, fornito con spina
Lunghezza del cavo	Circa 1,5 m (stima)
Funzioni principali	Solo ventola, mezza potenza, piena potenza, termostato regolabile
Utilizzo consentito	Domestico, magazzini, officine, cantieri, serre
Manutenzione	Pulire con un panno morbido e un detergente delicato, non immergere
Conservazione	In un luogo asciutto e ventilato, dopo il raffreddamento
Garanzia	Non specificata, contattare Grupa Topex (Varsavia)

Domande frequenti - 90061 NEO

Come regolare la temperatura del termoventilatore Neo 90061?

Ruotare la manopola destra del termostato. Per il calore massimo, posizionarla su MAX. Il termostato spegne automaticamente l'elemento riscaldante quando viene raggiunta la temperatura ambiente e lo riaccende se scende.

Quali sono le impostazioni di potenza disponibili?

Il selettore sinistro offre tre posizioni: 0 (spento), ventilatore (aria fredda), mezza potenza (2000 W per il modello 90-061) e piena potenza (3000 W).

Il termoventilatore emette un leggero fumo al primo utilizzo, è normale?

Sì, è normale. Il primo utilizzo può produrre un leggero fumo dovuto alla combustione dei residui di fabbricazione. Scompare dopo alcuni minuti.

Quali precauzioni di sicurezza bisogna osservare?

Non coprire mai l'apparecchio, tenerlo lontano da tende e mobili, non utilizzarlo in bagno o all'aperto, e non posizionarlo direttamente sotto una presa. Sorvegliare bambini e animali.

Come pulire il termoventilatore Neo 90061?

Scollegare e lasciare raffreddare. Pulire la custodia con una spugna morbida inumidita (acqua < 50°C e detergente delicato). Non far entrare acqua all'interno. Asciugare con un panno pulito.

Cosa fare se il termoventilatore non si accende?

Verificare che la spina sia ben inserita e che la presa sia alimentata. Assicurarsi che l'interruttore e il termostato siano in posizione di riscaldamento. Se l'interruttore termico è scattato, attendere 10 minuti dopo aver scollegato, quindi riprovare.

Posso usare una prolunga con questo termoventilatore?

Sì, ma deve essere il più corta possibile e completamente srotolata. Usare una prolunga adatta alla potenza (3000 W). Evitare di collegare altri apparecchi sulla stessa presa.

Come riporre il termoventilatore a fine stagione?

Lasciarlo raffreddare, pulirlo, asciugarlo, quindi imballarlo in un sacchetto di plastica. Riporlo in una scatola di imballaggio, in un luogo asciutto e ventilato.

Che tipo di cavo di alimentazione è fornito?

Il modello 90-061 è fornito con un cavo di tipo H07RN-F, adatto per uso domestico, magazzini, officine, cantieri e serre.

Cosa fare in caso di rumore anomalo?

Assicurarsi che l'apparecchio poggi su una superficie piana e stabile. Se il rumore persiste, verificare che nessun oggetto ostruisca l'ingresso o l'uscita dell'aria. Se il problema continua, contattare il servizio post-vendita.

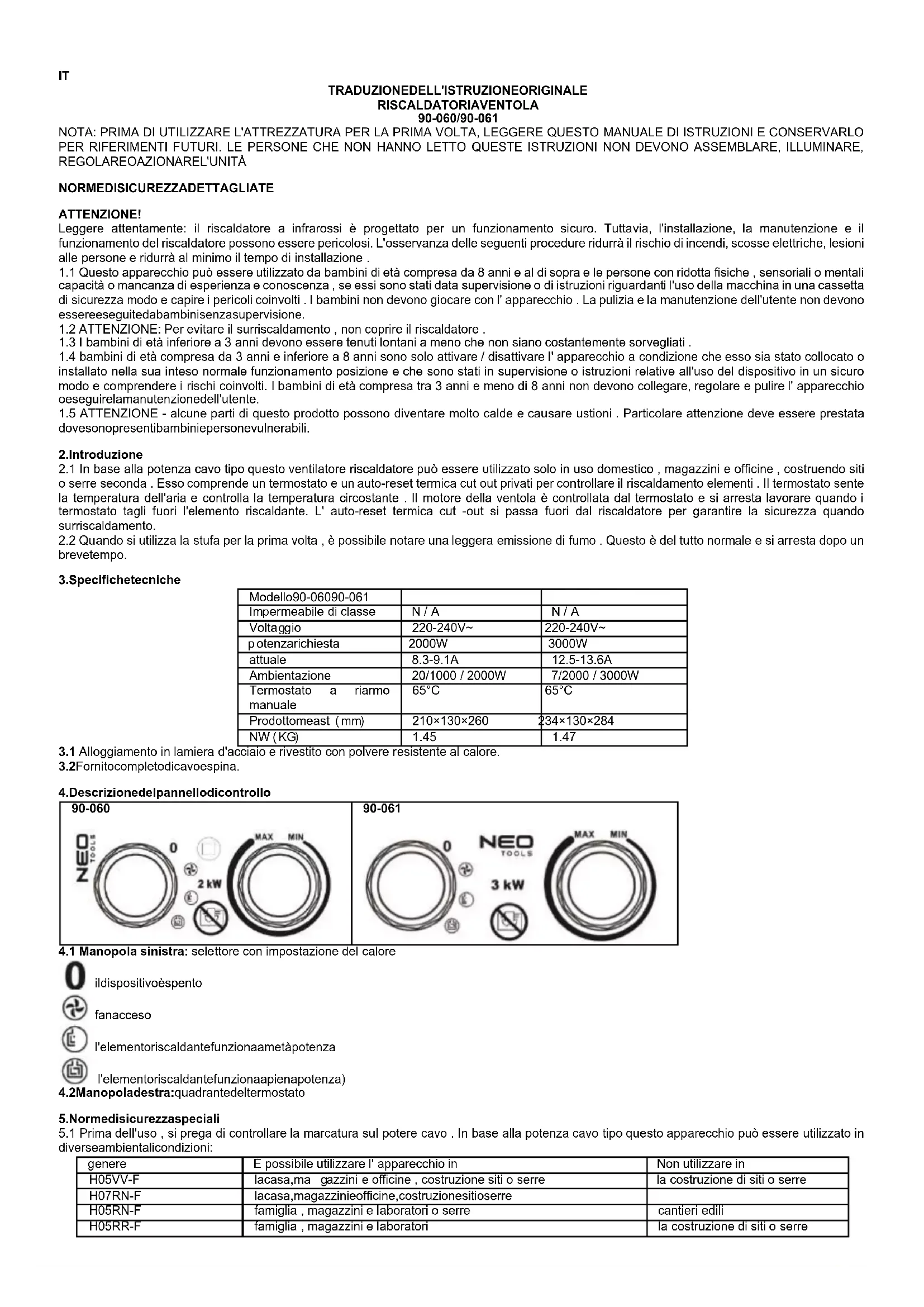

MANUALE UTENTE 90061 NEO

REGULAMENTEDESIGURANTĂ DETALIATE

ATENTIE!

TRADUZIONEDELL'ISTRUZIONEORIGINALE

Leggere attentamente: il riscaldatore a infrarossi è progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento del riscaldatore possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persone e ridurrà al minimo il tempo di installazione.

1.1 Questo apparecchio può essere utilizzato da bambini di età compresa da 8 anni e al di sopra e le persone con ridotta fisiche, sensoriali o mentali capacità o mancanza di esperienza e conoscenza, se essi sono stati data supervisione o di istruzioni riguardanti l'uso della macchina in una cassetta di sicurezza modo e capire i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essereeseguitedabambinisenzasupervisione.

1.2 ATTENZIONE: Per evitare il surriscaldamento, non coprire il riscaldatore.

1.3 I bambini di età inferiore a 3 anni devono essere tenuti lontani a meno che non siano costantemente sorvegliati.

1.4 bambini di età compresa da 3 anni e inferiore a 8 anni sono solo attivare / disattivare l'apparecchio a condizione che esso sia stato collocato o installato nella sua inteso normale funzionamento posizione e che sono stati in supervisione o istruzioni relative all'uso del dispositivo in un sicuro modo e comprendere i rischi coinvolti. I bambini di età compresa tra 3 anni e meno di 8 anni non devono collegare, regolare e pulire l'apparecchio oeseguirelamanutenzionedell'utente.

1.5 ATTENZIONE - alcune parti di questo prodotto possono diventare molto calde e causare ustioni . Particolare attenzione deve essere prestata dovesonopresentibambiniepersonevulnerabili.

2. Introduzione

2.1 In base alla potenza cavo tipo questo ventilatore riscaldatore può essere utilizzato solo in uso domestico, magazzini e officine, costruendo siti o serre seconda. Esso comprende un termostato e un auto-reset termica cut out privati per controllare il riscaldamento elementi. Il termostato sente la temperatura dell'aria e controlla la temperatura circostante. Il motore della ventola è controllata dal termostato e si arresta lavorare quando i termostato tagli fuori l'elemento riscaldante. L'auto-reset termica cut -out si passa fuori dal riscaldatore per garantire la sicurezza quando surriscaldamento.

2.2 Quando si utilizza la stufa per la prima volta , è possibile notare una leggera emissione di fumo . Questo è del tutto normale e si arresta dopo un brevetempo.

3.Specifichetecniche

Modello90-06090-061
Impermeabile di classe	N / A	N / A
Voltaggio	220-240V~	220-240V~
potenzarichiesta	2000W	3000W
attuale	8.3-9.1A	12.5-13.6A
Ambientazione	20/1000 / 2000W	7/2000 / 3000W
Termostato a riarmo manuale	65°C	65°C
Prodottomeast (mm)	210×130×260	234×130×284
NW (KG)	1.45	1.47

3.1 Alloggiamento in lamiera d'acciaio e rivestito con polvere resistente al calore.

3.2Fornitocompletodicavoespina.

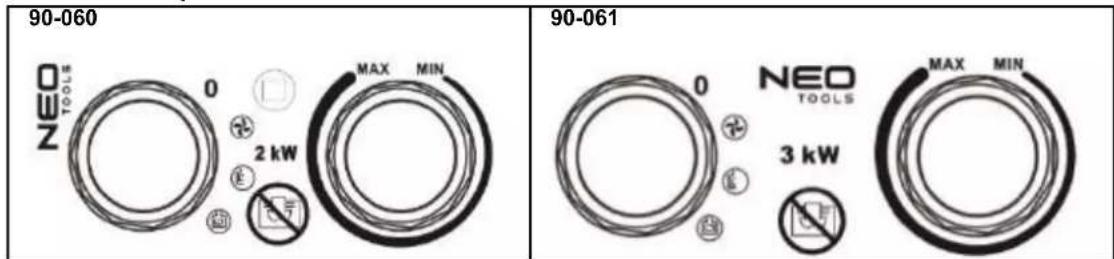

4. Descrizionedelpannellodicontrollo

90-060 NEO TOOLS 0 MAX MIN 2 kW 90-061 NEO TOOLS 0 3 kW MAX MIN

4.1 Manopola sinistra: selettore con impostazione del calore

4.2Manopoladestra:quadrantedeltermostato

5.Normedisicurezzaspeciali

5.1 Prima dell'uso , si prega di controllare la marcatura sul potere cavo . In base alla potenza cavo tipo questo apparecchio può essere utilizzato in diverseambientalicondizioni:

genere	È possibile utilizzare l' apparecchio in	Non utilizzare in
H05VV-F	lacasa,ma gazzini e officine , costruzione siti o serre	la costruzione di siti o serre
H07RN-F	lacasa,magazzinieofficine,costruzionesitioserre
H05RN-F	famiglia , magazzini e laboratori o serre	cantieri edili
H05RR-F	famiglia , magazzini e laboratori	la costruzione di siti o serre

5.2 Quando si utilizza un apparecchio elettrico, è necessario seguire sempre le precauzioni di base, comprese quelle di seguito:

5.2.1 Il termoventilatore non è adatto per l'uso all'aperto con tempo umido, in bagni o in altri ambienti bagnati o umidi.

5.2.2 Si prega di notare che il termoventilatore può diventare molto caldo e deve, quindi, essere posizionato a una distanza di sicurezza da oggetti infiammabilicomemobili, tendeesimili.

5.2.3 Noncoprireiltermoventilatore.

5.2.4 Il termoventilatore non deve essere posizionato immediatamente sotto una presa di corrente.

5.2.5 Non collegare il termoventilatore utilizzando un timer di accensione / spegnimento o altre apparecchiature che possono accendere automaticamenteildispositivo.

5.2.6 Il termoventilatore non deve essere collocato in locali in cui vengono utilizzati o conservati liquidi o gas infiammabili.

5.2.7 Se viene utilizzata una prolunga, questa deve essere il più corta possibile e sempre completamente estesa.

5.2.8 Non collegare altri apparecchi alla stessa presa di corrente del termoventilatore.

5.2.9 Non utilizzare questo termoventilatore nelle immediate vicinanze di una vasca da bagno, una doccia o una piscina.

5.2.10 Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di servizio o da persone qualificate allo stessomodoperevitarerischi.

5.2.11 Assicurarsi che la stufa sia sempre sotto sorveglianza e tenere lontani bambini e animali da essa;

5.2.12 Non posizionare l'elettrodomestico su veicoli in movimento o dove è facile ribaltarsi.

5.2.13 Quando non utilizzate l'apparecchio per un lungo periodo, scollegatelo. Non lasciare la stufa per molto tempo quando è in uso. Estrarre la spina direttamente, non rimuovere mai la spina tirando il cavo.

5.2.14 Tenere il riscaldatore lontano da tende o luoghi in cui l'ingresso dell'aria può essere facilmente bloccato.

5.2.15 L'accoppiatore di alimentazione è impermeabile quando non viene utilizzato. Al fine di prevenire possibili scosse elettriche o dispersione di corrente, non utilizzare mai l'apparecchio con le mani bagnate o azionarlo quando c'è acqua sul cavo di alimentazione.

5.2.16 Non smaltire gli apparecchi elettrici come rifiuti urbani indifferenziati, utilizzare impianti di raccolta differenziata. Contatto si governo locale per informazioni riguardanti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discariche o discariche, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere.

5.2.17 Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano stati supervisionati o istruiti sull'uso dell'apparecchio da una persona responsabile la lorosicurezza.

5.2.18 I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

6. Utilizzodelleistruzioni

6.1 Posizionare il termoventilatore in modo che si trovi in posizione verticale su una superficie stabile e ad una distanza di sicurezza da ambienti umidieoggettiinfiammabili.

6.2 Collegare il termoventilatore alla rete elettrica.

6.3 Posizionare la manopola del termostato su MAX e lasciare che la stufa funzioni a piena potenza.

6.4 Il termoventilatore si accenderà quando il selettore del riscaldamento è impostato su una delle impostazioni di potenza.

6.5 Quando l'ambiente avrà raggiunto la temperatura richiesta, la resistenza smetterà di funzionare, una volta che la temperatura sarà diminuita, la resistenza funzionerà. Il termoventilatore ora si avvia e si arresta automaticamente, mantenendo così costante la temperatura ambiente.

6.6 Prima di spegnere il riscaldatore, ruotare il termostato in posizione MIN e portare l'interruttore in posizione ventilatore, lasciare raffreddare l'apparecchio per due minuti, quindi spegnere il riscaldatore ed estrarre la spina.

7. Puliziaemanutenzione

7.1 Prima di pulire l'apparecchio, scollegarlo dalla presa e lasciarlo raffreddare. L'involucro si sporca facilmente, pulirlo spesso con una spugna morbida. Per ogni parte sporca, pulire con una spugna imbevuta di acqua <50 °C e detergente delicato, quindi asciugare l'involucro del riscaldatore con un panno pulito. Fare attenzione a non far entrare l'acqua all'interno dell'apparecchio. Non spruzzare acqua sulla stufa, non usare mai solventi come benzina ecc. Per pulire la stufa, al fine di proteggere la custodia.

7.2 Pulire il cavo e la spina, asciugarli e imballarli in un sacchetto di plastica.

7.3 Quando si ripone la stufa, lasciarla prima raffreddare e tenerla asciutta. Quindi coprilo con un sacchetto di plastica, mettilo in una scatola da imballaggioconservaloinunluogoasciuttoeventilato.

8. Risoluzionedeiproblemi:

Puoi risolvere facilmente molti problemi comuni, risparmiando il costo di un'eventuale chiamata di servizio. Prova i suggerimenti seguenti per vedere se riesci a risolvere il problema prima di chiamare il centro servizi.

ProblemaPossibilecausaTrattamento
Ilriscaldatorenonnonfunzionare,anchequandoessoècollegatoeilcommutatore,termostatosiaccendesu.	Laspinaèallentata,cattivaconnessione	Estrarrelaspina,controllareilcollegamentodellaspinaedella presa.Quindiconnettitidinuovo.
	Nessunaalimentazionenellapresadicorrente	Inserirelaspinainunapresaadeguata
L'apparecchiononsiriscaldafino,osoloventilatorelavorato	L'interruttore non è stato messo ariscaldamentoambiente	Girarel'interruttoreperilcaloreimpostazione
	Iltermostatofunzionava	Girare il termostato e ascoltare se non v'è aperto /vicinovoce.Senonv'èalcunscattoeiltermostatoènon danneggiato , il riscaldatore sarà automaticointerruttoreonquandol'apparecchioraffreddato giù
	Resetmanualecut-outoperato	Spegnere il riscaldatore e ispezionare il bloccodell'ingresso o dell'uscita . Staccare la spina eattendereadalmeno10minutiperlaprotezionedsistemaperripristinareprimaditentarediriavviareilriscaldamento.
Rumoreanomalo	L'a pparecchioènonsi gnifica montante	Mettere il riscaldamento su un livello di superficie

Disposizione

I rifiuti di produzione elettrica non devono essere smaltiti con i rifiuti domestici. Si prega di riciclare dove esistono strutture. Verificare con l'autorità locale o il rivenditore per consigli sul riciclaggio.

Protezioneambientale

Identificatividelmodello:90-060
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenzatermica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambientelocaleadaccumuloelettrico (selezionareuno)
PotenzatermicanominalePnom	2.0kW			Controllo manuale della carica di calore con termostato integ rato	[si]
Potenzatermicaminima(indicativa)	Pmin1. 1kW			Controllomanualedellacaricatermicaconfeedbackdella temperaturaambiente/oesterna	[no]
Potenzatermicacontinua massima	Pmax	2.0	kW	Controlloelettronicodellacaricatermicaconfeedbackdella temperaturaambiente/oesterna	[no]
Consumo ausiliario di elettricità				Fan assistito il calore di uscita	[no]
AllanominalecaloreuscitaELMAXN/AkW				Tipo di potenza termica / controllo della temperatura ambiente (selezionarneuno)
AllaminimapotenzatermicaElminN/AkW				Potenza termica monostadio e nessun controllo della temperaturaambiente	[no]
In modalità standby	eISB	N/A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Contermostatomeccanicocontrollotemperaturaambiente	[si]
				Concontrolloelettronicodellatem peraturaambiente	[no]
				Controlloelettronicodellatemperaturaambientepiùtimer giornaliero	[no]
				Controlloelettronicodellatemperaturaambientepiùtimer settimanale	[no]
				Altreopzionidicontrollo(piùselezionipossibili)
				Controllodellatemperaturaambiente,conrilevamentodi p resenza	[no]
				Controllodellatemperaturaambiente,conrilevamentofinestra aperta	[no]
				Conopzionedicontrolloadistanza	[no]
				Concontrollodiavviamentoadattivo	[no]
				Conlimitazionedell'orariodilavoro	[no]
				Consensoreabulbonero	[no]
Dati di contatto :	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.

Identificatoridelmodello:90-061
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenzatermica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambientelocaleadaccumuloelettrico (selezionareuno)
Nominalecalore uscita	Pnom	3.0kW		Controllo manuale della carica di calore con termostato integrato	[sì]
Potenzatermica minima(indicativa)	Pmin	2.0kW		Controllomanualedellacaricatermicaconfeedbackdella temperaturaambientee/oesterna	[no]
Potenzatermica continuamassima	Pmax	3.0kW		Controlloelettronicodellacaricatermicaconfeedbackdella temperaturaambientee/oesterna	[no]
Consumo ausiliario di elettricità				Fan assistito il calore di uscita	[no]
Allanominale caloreuscita	ELMAX	N/A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarneuno)
Allaminima potenzatermica	Elmin	N/A	kW	Potenza termica monostadio e nessun controllo della temperaturaambiente	[no]
Inmodalità standby	eISB	N/A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Contermostatomeccanicocontrollotem peraturaambiente	[sì]
				Concontrolloelettronicodellatemperaturaambiente	[no]
				Controlloelettronicodellatemperaturaambientepiùtimer giornaliero	[no]
				Controlloelettronicodellatemperaturaambientepiùtimer settimanale	[no]
				Altreopzionidicontrollo(piùselezionipossibili)
				Controllodellatemperaturaambiente,conrilevamentodi presenza	[no]
				Controllodellatemperaturaambiente,conrilevamento finestraa perta	[no]
				Conopzionedicontrolloadistanza	[no]
				Concontrollodiavviamentoadattivo	[no]
				Conlimitazionedell'orariodilavoro	[no]
				Consensoreabulbonero	[no]
Dati di contatto :	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata nsnonpuòesserepe gg iore del valore dichiarato alla potenza termica nominale dell'unità.
