Tipo di prodotto	Riscaldatore a ventola a infrarossi
Marca	Neo
Modello	90068 (90-068)
Potenza nominale	3000 W
Tensione di alimentazione	220-240 V ~
Corrente nominale	12.5-13.6 A
Impostazioni di potenza	Solo ventilazione (40 W) / 1500 W / 3000 W
Dimensioni (L x P x A)	245 x 240 x 310 mm
Peso netto	3.4 kg
Tipo di riscaldamento	Convezione forzata tramite ventola
Elemento riscaldante	Acciaio inossidabile
Controllo della temperatura	Termostato meccanico con riarmo automatico (55 °C)
Protezione termica	Interruttore termico a riarmo automatico in caso di surriscaldamento
Materiale della custodia	Lamiera d'acciaio rivestita a polvere resistente al calore
Cavo di alimentazione	Tipo H05RN-F, lunghezza circa 1,5 m
Utilizzo consigliato	Interno: abitazioni, officine, serre (evitare cantieri con questo cavo)
Manutenzione	Pulizia esterna con spugna umida e detergente delicato; non immergere
Sicurezza	Non coprire, non utilizzare vicino all'acqua, tenere lontano dalla portata dei bambini
Pezzi di ricambio	Nessun pezzo sostituibile specificato; contattare il produttore per il cavo

Domande frequenti - 90068 NEO

Perché il mio riscaldatore emette fumo al primo utilizzo?

È normale. L'elemento riscaldante in acciaio inossidabile è rivestito di un olio protettivo che si consuma al primo riscaldamento. Il fumo scompare dopo alcuni minuti.

Come pulire il riscaldatore a ventola?

Staccare la spina e lasciare raffreddare. Utilizzare una spugna morbida imbevuta di acqua a <50 °C con un detergente delicato. Asciugare con un panno pulito. Non far entrare l'acqua all'interno. Non utilizzare mai solventi.

Posso usare questo riscaldatore in bagno?

No, questo riscaldatore a ventola non è adatto per ambienti umidi come bagni, docce o piscine. Rischio di scossa elettrica.

Cosa fare se l'apparecchio non riscalda ma la ventola gira?

Verificare che l'interruttore sia su un'impostazione di riscaldamento (1500W o 3000W). Se sì, il termostato potrebbe aver spento l'elemento riscaldante. Attendere che l'apparecchio si raffreddi o abbassare il termostato per riattivarlo.

Come regolare la temperatura desiderata?

Ruotare la manopola del termostato sulla posizione desiderata. Per un riscaldamento rapido, metterla su MAX. Il radiatore si spegne automaticamente quando la temperatura ambiente raggiunge l'impostazione.

Il riscaldatore si spegne da solo, è normale?

Sì, il termostato mantiene la temperatura ambiente. L'elemento riscaldante si spegne e si riaccende in base alla necessità. La ventola può continuare a girare per raffreddare l'apparecchio.

Posso coprire il radiatore?

No, non coprire mai il radiatore. Ciò provocherebbe un surriscaldamento e un rischio di incendio. L'interruttore termico potrebbe attivarsi ma è pericoloso coprire l'apparecchio.

Qual è la distanza di sicurezza da rispettare?

Posizionare il radiatore ad almeno 1 metro da oggetti infiammabili come mobili, tende, carta, ecc. Non posizionarlo direttamente sotto una presa di corrente.

Come riporre l'apparecchio dopo l'uso?

Lasciare raffreddare completamente, pulirlo, poi riporlo in un luogo asciutto e aerato. È possibile coprirlo con un sacchetto di plastica e metterlo nella sua confezione originale.

Cosa fare in caso di rumore anomalo?

Assicurarsi che il radiatore sia posizionato su una superficie piana e stabile. Se il rumore persiste, potrebbe esserci un problema interno. Contattare il servizio post-vendita.

MANUALE UTENTE 90068 NEO

REGULAMENTE DE SIGURANTĂ DETALIATE

ATENTIE!

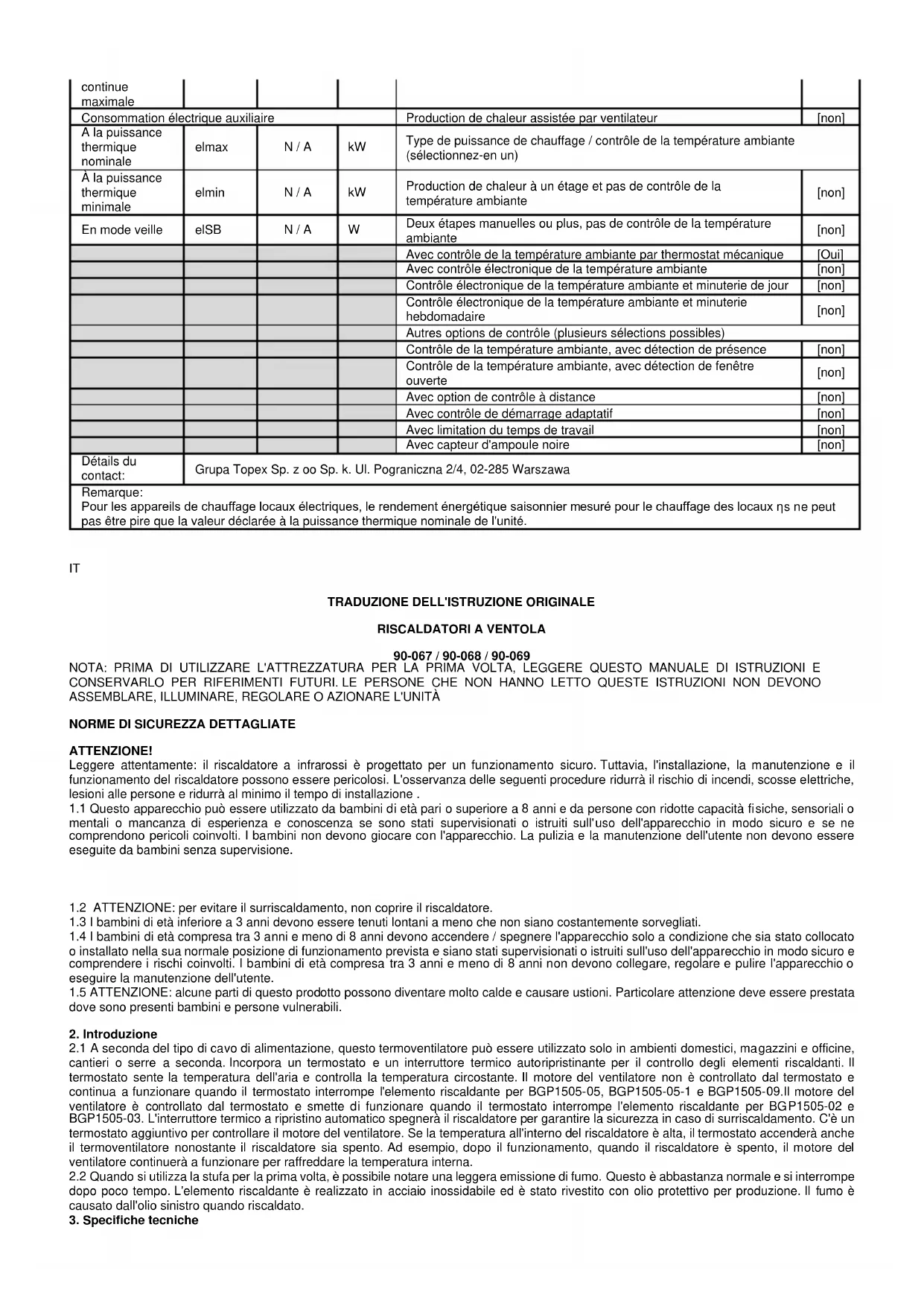

TRADUZIONE DELL'ISTRUZIONE ORIGINALE

NORME DI SICUREZZA DETTAGLIATE

ATTENZIONE!

Leggere attentamente: il riscaldatore a infrarossi è progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento del riscaldatore possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni alle persone e ridurrà al minimo il tempo di installazione.

1.1 Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e se ne comprendono pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.

1.2 ATTENZIONE: per evitare il surriscaldamento, non coprire il riscaldatore.
1.3 I bambini di età inferiore a 3 anni devono essere tenuti lontani a meno che non siano costantemente sorvegliati.
1.4 I bambini di età compresa tra 3 anni e meno di 8 anni devono accendere / spegnere l'apparecchio solo a condizione che sia stato collocato o installato nella sua normale posizione di funzionamento prevista e siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendere i rischi coinvolti. I bambini di età compresa tra 3 anni e meno di 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire la manutenzione dell'utente.
1.5 ATTENZIONE: alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Particolare attenzione deve essere prestata dove sono presenti bambini e persone vulnerabili.

2. Introduzione

2.1 A seconda del tipo di cavo di alimentazione, questo termoventilatore può essere utilizzato solo in ambienti domestici, magazzini e officine, cantieri o serre a seconda. Incorpora un termostato e un interruttore termico autoripristinante per il controllo degli elementi riscaldanti. Il termostato sente la temperatura dell'aria e controlla la temperatura circostante. Il motore del ventilatore non è controllato dal termostato e continua a funzionare quando il termostato interrompe l'elemento riscaldante per BGP1505-05, BGP1505-05-1 e BGP1505-09. Il motore del ventilatore è controllato dal termostato e smette di funzionare quando il termostato interrompe l'elemento riscaldante per BGP1505-02 e BGP1505-03. L'interruttore termico a ripristino automatico spegnerà il riscaldatore per garantire la sicurezza in caso di surriscaldamento. C'è un termostato aggiuntivo per controllare il motore del ventilatore. Se la temperatura all'interno del riscaldatore è alta, il termostato accenderà anche il termoventilatore nonostante il riscaldatore sia spento. Ad esempio, dopo il funzionamento, quando il riscaldatore è spento, il motore del ventilatore continuerà a funzionare per raffreddare la temperatura interna.
2.2 Quando si utilizza la stufa per la prima volta, è possibile notare una leggera emissione di fumo. Questo è abbastanza normale e si interrompe dopo poco tempo. L'elemento riscaldante è realizzato in acciaio inossidabile ed è stato rivestito con olio protettivo per produzione. Il fumo è causato dall'olio sinistro quando riscaldato.

3. Specifiche tecniche

Modello	90-067	90-068	90-069
Voltaggio	220-240V ~	220-240V ~	380-400 V 3 ~
potenza richiesta	2000W	3000W	5000W
attuale	8.3-9.1A	12.5-13.6A	7.2-7.6A
Ambientazione	40 / 2000W	40/1500 / 3000W	55/2500 / 5000W
Termostato autoripristinante	45 °C	55 °C	55 °C
Prodotto mis (mm)	230x220x290	245x240x310	330x290x360
NW (KG)	3.0	3.4	6.5

3.1 Alloggiamento in lamiera d'acciaio e rivestito con polvere resistente al calore.

3.2 Fornito completo di cavo e spina.

4. Descrizione del pannello di controllo

4.1 Manopola sinistra: selettore con impostazione del calore

4.2 Manopola destra: quadrante del termostato

5. Norme di sicurezza speciali

5.1 Prima dell'uso, controllare la marcatura sul cavo di alimentazione. A seconda del tipo di cavo di alimentazione, questo apparecchio può essere utilizzato in diverse condizioni ambientali:

genere	E possibile utilizzare l'apparecchio in	Non utilizzare in
H07RN-F	domestici, magazzini e officine, cantieri o serre
H05RN-F	famiglia, magazzini e laboratori o serre	cantieri
H05RR-F	famiglia, magazzini e laboratori	cantieri o serre

5.2 Quando si utilizza un apparecchio elettrico, è necessario seguire sempre le precauzioni di base, comprese quelle di seguito:

5.2.1 Il termoventilatore non è adatto per l'uso all'aperto con tempo umido, in bagni o in altri ambienti bagnati o umidi.

5.2.2 Si prega di notare che il termoventilatore può diventare molto caldo e deve, quindi, essere posizionato a una distanza di sicurezza da oggetti infiammabili come mobili, tende e simili.

5.2.3 Non coprire il termoventilatore.

5.2.4 Il termoventilatore non deve essere posizionato immediatamente sotto una presa di corrente.

5.2.5 Non collegare il termoventilatore utilizzando un timer di accensione / spegnimento o altre apparecchiature che possono accendere automaticamente il dispositivo.

5.2.6 Il termoventilatore non deve essere collocato in locali in cui vengono utilizzati o conservati liquidi o gas infiammabili.

5.2.7 Se viene utilizzata una prolunga, questa deve essere il più corta possibile e sempre completamente estesa.

5.2.8 Non collegare altri apparecchi alla stessa presa di corrente del termoventilatore.

5.2.9 Non utilizzare questo termoventilatore nelle immediate vicinanze di una vasca da bagno, una doccia o una piscina.

5.2.10 Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di servizio o da persone qualificate allo stesso modo per evitare rischi.

5.2.11 Assicurarsi che la stufa sia sempre sotto sorveglianza e tenere lontani bambini e animali da essa;

5.2.12 Non posizionare l'elettrodomestico su veicoli in movimento o dove è facile ribaltarsi.

5.2.13 Quando non utilizzate l'apparecchio per un lungo periodo, scollegatelo. Non lasciare la stufa per molto tempo quando è in uso. Estrarre la spina direttamente, non rimuovere mai la spina tirando il cavo.

5.2.14 Tenere il riscaldatore lontano da tende o luoghi in cui l'ingresso dell'aria può essere facilmente bloccato.

5.2.15 L'accoppiatore di alimentazione è impermeabile quando non viene utilizzato. Al fine di prevenire possibili scosse elettriche o dispersione di corrente, non utilizzare mai l'apparecchio con le mani bagnate o azionarlo quando c'è acqua sul cavo di alimentazione.

5.2.16 Non smaltire gli apparecchi elettrici come rifiuti urbani indifferenziati, utilizzare impianti di raccolta differenziata. Contattare il governo locale per informazioni sui sistemi di raccolta disponibili. Se l'elettrodomestico viene smaltito in discariche o discariche, le sostanze pericolose possono fuoriuscire nelle acque sotterranee e entrare nella catena alimentare, danneggiando la salute e il benessere.

5.2.17 Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano stati supervisionati o istruiti sull'uso dell'apparecchio da una persona responsabile la loro sicurezza.

5.2.18 I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

6. Utilizzo delle istruzioni

6.1 Posizionare il termoventilatore in modo che si trovi in posizione verticale su una superficie stabile e ad una distanza di sicurezza da ambienti umidi e oggetti infiammabili.

6.2 Collegare il termoventilatore alla rete elettrica.

6.3 Posizionare la manopola del termostato su MAX e lasciare che la stufa funzioni a piena potenza.

6.4 Il termoventilatore si accenderà quando il selettore del riscaldamento è impostato su una delle impostazioni di potenza.

6.5 Quando la stanza raggiunge la temperatura richiesta, la resistenza smetterà di funzionare ma funzionerà anche la ventola. Una volta diminuita la temperatura, la resistenza funzionerà. Il termoventilatore ora si avvia e si arresta automaticamente, mantenendo così costante la temperatura ambiente.

6.6 Prima di spegnere il riscaldatore, ruotare il termostato in posizione MIN e portare l'interruttore in posizione ventilatore, lasciare raffreddare l'apparecchio per due minuti, quindi spegnere il riscaldatore ed estrarre la spina.

6.7 Per BGP1505-05-1, BGP1505-05, BGP1505-09, è presente un termostato aggiuntivo per controllare il motore del ventilatore. Se la temperatura all'interno del riscaldatore è alta, il termostato accenderà anche il termoventilatore nonostante il riscaldatore sia spento. Ad esempio, dopo il funzionamento, quando il riscaldatore è spento, il motore del ventilatore continuerà a funzionare per raffreddare la temperatura interna.

7. Pulizia e manutenzione

7.1 Prima di pulire l'apparecchio, scollegarlo dalla presa e lasciarlo raffreddare. L'involucro si sporca facilmente, pulirlo spesso con una spugna morbida. Per ogni parte sporca, pulire con una spugna imbevuta di acqua <50 °C e detergente delicato, quindi asciugare l'involucro del

riscaldatore con un panno pulito. Fare attenzione a non far entrare l'acqua all'interno dell'apparecchio. Non spruzzare acqua sul riscaldatore, non usare mai solventi come benzina ecc. Per pulire il riscaldatore, al fine di proteggere l'involucro.

7.2 Pulire il cavo e la spina, asciugarli e imballarli in un sacchetto di plastica.

7.3 Quando si ripone la stufa, lasciarla prima raffreddare e tenerla asciutta. Quindi coprilo con un sacchetto di plastica, mettilo in una scatola da imballaggio e conservalo in un luogo asciutto e ventilato.

8. Risoluzione dei problemi:

Puoi risolvere facilmente molti problemi comuni, risparmiando il costo di un'eventuale chiamata di servizio. Prova i suggerimenti seguenti per vedere se riesci a risolvere il problema prima di chiamare il centro servizi.

Problema	Causa possibile	Trattamento
Il riscaldatore non funziona, anche quando è collegato e l'interruttore, il termostato sono accesi.	La spina è allentata, cattiva connessione	Estrarre la spina, controllare il collegamento della spina e della presa. Quindi connettiti di nuovo.
	Nessuna alimentazione nella presa di corrente	Inserire la spina in una presa adeguata
L'elemento riscaldante è incandescente	La tensione di ingresso è troppo alta o troppo bassa	Utilizzare l'alimentatore in base al valore sull'etichetta
	La griglia della presa d'aria è ostruita	Tenere il riscaldatore lontano da articoli come tende, sacchetti di plastica, carta e altre cose che possono coprire l'ingresso o possono essere facilmente coperti sull'ingresso dell'aria
L'apparecchio non si è riscaldato o ha funzionato solo il ventilatore	L'interruttore non è stato impostato sull'impostazione di riscaldamento	Posizionare l'interruttore in posizione di riscaldamento
	Il termostato funzionava	Ruota il termostato e ascolta se c'è una voce di apertura / chiusura. Se non c'è alcun clic e il termostato non è danneggiato, la stufa si accenderà automaticamente quando l'apparecchio si sarà raffreddato
	L'interruttore si ripristina automaticamente	Spegnere il riscaldatore e ispezionare il blocco dell'ingresso o dell'uscita. Scollegare la spina e attendere almeno 10 minuti per il ripristino del sistema di protezione prima di tentare di riavviare il riscaldatore.
Rumore anormale	L'apparecchio non è in posizione verticale	Metti la stufa su una superficie piana

Disposizione

Protezione ambientale

I rifiuti di produzione elettrica non devono essere smaltiti con i rifiuti domestici. Si prega di riciclare dove esistono strutture. Verificare con l'autorità locale o il rivenditore per consigli sul riciclaggio.

Identificativi del modello: 90-067
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenza termica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambiente locale ad accumulo elettrico (selezionare uno)
Potenza termica nominale	Pnom	2	kW	Controllo manuale della carica di calore con termostato integrato	[no]
Potenza termica minima (indicativa)	Pmin	-	kW	Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax	2	kW	Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo ausiliario di elettricità				Potenza termica ventilata	[no]
Alla potenza termica nominale	ELMAX	N / A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarne uno)
Alla minima potenza termica	Elmin	N / A	kW	Potenza termica monostadio e nessun controllo della temperatura ambiente	[no]
In modalità standby	eISB	N / A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo temperatura ambiente	[sì]
				Con controllo elettronico della temperatura ambiente	[no]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (più selezioni possibili)
				Controllo della temperatura ambiente, con rilevamento di presenza	[no]
				Controllo della temperatura ambiente, con rilevamento finestra aperta	[no]
				Con opzione di controllo a distanza	[no]
				Con controllo di avviamento adattivo	[no]
				Con limitazione dell'orario di lavoro	[no]
				Con sensore a bulbo nero	[no]
Dettagli del contatto:	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.

Identificatori del modello: 90-068
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenza termica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambiente locale ad accumulo elettrico (selezionare uno)
Potenza termica nominale	Pnom	3	kW	Controllo manuale della carica di calore con termostato integrato	[no]
Potenza termica minima (indicativa)	Pmin	1.5	kW	Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax	3	kW	Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo ausiliario di elettricità				Potenza termica ventilata	[no]
Alla potenza termica nominale	ELMAX	N/A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarne uno)
Alla minima potenza termica	Elmin	N/A	kW	Potenza termica monostadio e nessun controllo della temperatura ambiente	[no]
In modalità standby	elSB	N/A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo temperatura ambiente	[si]
				Con controllo elettronico della temperatura ambiente	[no]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (più selezioni possibili)
				Controllo della temperatura ambiente, con rilevamento di presenza	[no]
				Controllo della temperatura ambiente, con rilevamento finestra aperta	[no]
				Con opzione di controllo a distanza	[no]
				Con controllo di avviamento adattivo	[no]
				Con limitazione dell'orario di lavoro	[no]
				Con sensore a bulbo nero	[no]
Dettagli del contatto:	Grupa Topex Sp. z oo Sp. K. Ul. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.

Identificativi del modello: 90-069
Articolo	Simbolo	Valore	Unità	Articolo	Unità
Potenza termica				Tipo di apporto di calore, solo per apparecchi per il riscaldamento d'ambiente locale ad accumulo elettrico (selezionare uno)
Potenza termica nominale	Pnom	5	kW	Controllo manuale della carica di calore con termostato integrato	[no]
Potenza termica minima (indicativa)	Pmin	2.5	kW	Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax	5	kW	Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo ausiliario di elettricità				Potenza termica ventilata	[no]
Alla potenza termica nominale	ELMAX	N / A	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarne uno)
Alla minima potenza termica	Elmin	N / A	kW	Potenza termica monostadio e nessun controllo della temperatura ambiente	[no]
In modalità standby	elSB	N / A	W	Due o più stadi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo temperatura ambiente	[sì]
				Con controllo elettronico della temperatura ambiente	[no]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (più selezioni possibili)
				Controllo della temperatura ambiente, con rilevamento di presenza	[no]
				Controllo della temperatura ambiente, con rilevamento finestra aperta	[no]
				Con opzione di controllo a distanza	[no]
				Con controllo di avviamento adattivo	[no]
				Con limitazione dell'orario di lavoro	[no]
				Con sensore a bulbo nero	[no]
Dettagli del contatto:	Grupa Topex Sp. z oo Sp. K. UI. Pograniczna 2/4, 02-285 Warszawa
Commento:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale del riscaldamento d'ambiente misurata ns non può essere peggiore del valore dichiarato alla potenza termica nominale dell'unità.
