90068 - Chauffage NEO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur soufflant infrarouge
Marque	Neo
Modèle	90068 (90-068)
Puissance nominale	3000 W
Tension d'alimentation	220-240 V ~
Intensité nominale	12.5-13.6 A
Réglages de puissance	Ventilation seule (40 W) / 1500 W / 3000 W
Dimensions (L x P x H)	245 x 240 x 310 mm
Poids net	3.4 kg
Type de chauffage	Convection forcée par ventilateur
Élément chauffant	Acier inoxydable
Contrôle de température	Thermostat mécanique avec réarmement automatique (55 °C)
Protection thermique	Coupe-circuit à réarmement automatique en cas de surchauffe
Matériau du boîtier	Tôle d'acier revêtue poudre résistante à la chaleur
Cordon d'alimentation	Type H05RN-F, longueur approx. 1.5 m
Utilisation recommandée	Intérieur : habitations, ateliers, serres (éviter chantiers avec ce cordon)
Entretien	Nettoyage externe avec éponge humide et détergent doux ; ne pas immerger
Sécurité	Ne pas couvrir, ne pas utiliser près d'eau, tenir à distance des enfants
Pièces détachées	Aucune pièce détachable spécifiée ; contactez le fabricant pour le cordon

FOIRE AUX QUESTIONS - 90068 NEO

Pourquoi mon chauffage émet-il de la fumée lors de la première utilisation ?

C'est normal. L'élément chauffant en acier inoxydable est recouvert d'une huile de protection qui se consume à la première chauffe. La fumée disparaît après quelques minutes.

Comment nettoyer le radiateur soufflant ?

Débranchez et laissez refroidir. Utilisez une éponge douce trempée dans de l'eau à <50 °C avec un détergent doux. Séchez avec un chiffon propre. Ne laissez pas l'eau pénétrer à l'intérieur. N'utilisez jamais de solvants.

Puis-je utiliser ce chauffage dans une salle de bain ?

Non, ce radiateur soufflant n'est pas adapté aux pièces humides comme les salles de bain, douches ou piscines. Risque de choc électrique.

Que faire si l'appareil ne chauffe pas mais que le ventilateur tourne ?

Vérifiez que l'interrupteur est bien sur un réglage de chauffe (1500W ou 3000W). Si oui, le thermostat a peut-être coupé l'élément chauffant. Attendez que l'appareil refroidisse ou baissez le thermostat pour le réenclencher.

Comment régler la température souhaitée ?

Tournez le bouton du thermostat sur la position souhaitée. Pour un chauffage rapide, mettez-le sur MAX. Le radiateur s'arrête automatiquement lorsque la température ambiante atteint le réglage.

Le chauffage s'éteint tout seul, est-ce normal ?

Oui, le thermostat maintient la température ambiante. L'élément chauffant s'éteint et se rallume selon le besoin. Le ventilateur peut continuer à tourner pour refroidir l'appareil.

Puis-je couvrir le radiateur ?

Non, ne couvrez jamais le radiateur. Cela provoquerait une surchauffe et un risque d'incendie. Le coupe-circuit pourrait s'activer mais il est dangereux de couvrir l'appareil.

Quelle est la distance de sécurité à respecter ?

Placez le radiateur à au moins 1 mètre des objets inflammables comme les meubles, rideaux, papiers, etc. Ne le placez pas directement sous une prise de courant.

Comment ranger l'appareil après utilisation ?

Laissez refroidir complètement, nettoyez-le, puis rangez-le dans un endroit sec et aéré. Vous pouvez le couvrir d'un sac plastique et le mettre dans son emballage d'origine.

Que faire en cas de bruit anormal ?

Assurez-vous que le radiateur est posé sur une surface plane et stable. Si le bruit persiste, il peut y avoir un problème interne. Contactez le service après-vente.

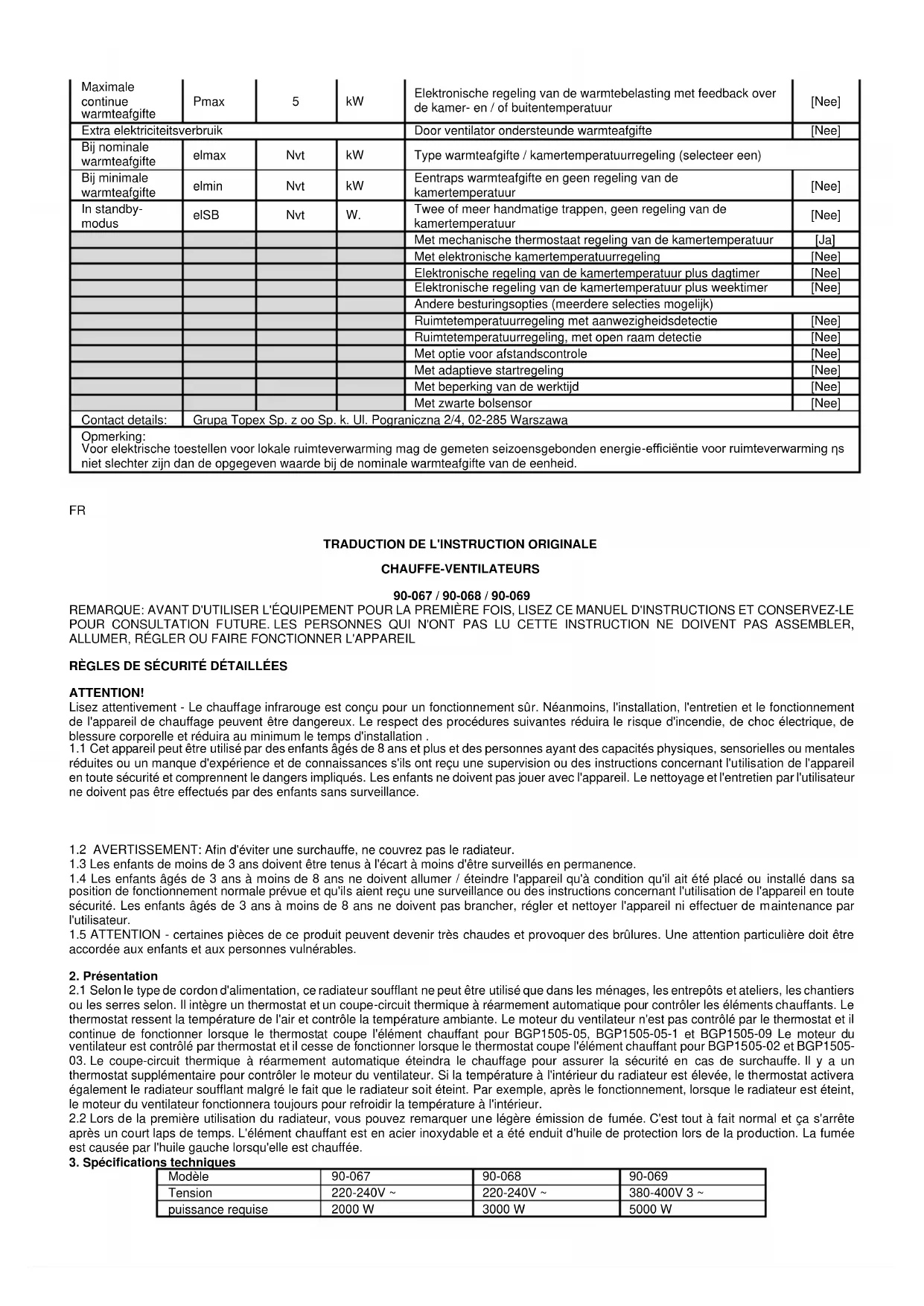

MODE D'EMPLOI 90068 NEO

Lisez attentivement - Le chauffage infrarouge est conçu pour un fonctionnement sûr. Néanmoins, l'installation, l'entretien et le fonctionnement de l'appareil de chauffage peuvent être dangereux. Le respect des procédures suivantes réduira le risque d'incendie, de choc électrique, de blessure corporelle et réduira au minimum le temps d'installation.

1.1 Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent le dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

1.2 AVERTISSEMENT: Afin d'éviter une surchauffe, ne couvrez pas le radiateur. 1.3 Les enfants de moins de 3 ans doivent être tenus à l'écart à moins d'être surveillés en permanence. 1.4 Les enfants âgés de 3 ans à moins de 8 ans ne doivent allumer / éteindre l'appareil qu'à condition qu'il ait été placé ou installé dans sa position de fonctionnement normale prévue et qu'ils aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité. Les enfants âgés de 3 ans à moins de 8 ans ne doivent pas brancher, régler et nettoyer l'appareil ni effectuer de maintenance par l'utilisateur. 1.5 ATTENTION - certaines pièces de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux enfants et aux personnes vulnérables.

2. Présentation

2.1 Selon le type de cordon d'alimentation, ce radiateur soufflant ne peut être utilisé que dans les ménages, les entrepôts et ateliers, les chantiers ou les serres selon. Il intègre un thermostat et un coupe-circuit thermique à réarmement automatique pour contrôler les éléments chauffants. Le thermostat ressent la température de l'air et contrôle la température ambiante. Le moteur du ventilateur n'est pas contrôlé par le thermostat et il continue de fonctionner lorsque le thermostat coupe l'élément chauffant pour BGP1505-05, BGP1505-05-1 et BGP1505-09 Le moteur du ventilateur est contrôlé par thermostat et il cesse de fonctionner lorsque le thermostat coupe l'élément chauffant pour BGP1505-02 et BGP1505-03. Le coupe-circuit thermique à réarmement automatique éteindra le chauffage pour assurer la sécurité en cas de surchauffe. Il y a un thermostat supplémentaire pour contrôler le moteur du ventilateur. Si la température à l'intérieur du radiateur est élevée, le thermostat activera également le radiateur soufflant malgré le fait que le radiateur soit éteint. Par exemple, après le fonctionnement, lorsque le radiateur est éteint, le moteur du ventilateur fonctionnera toujours pour refroidir la température à l'intérieur.

2.2 Lors de la première utilisation du radiateur, vous pouvez remarquer une légère émission de fumée. C'est tout à fait normal et ça s'arrête après un court laps de temps. L'élément chauffant est en acier inoxydable et a été enduit d'huile de protection lors de la production. La fumée est causée par l'huile gauche lorsqu'elle est chauffée.

1. Spécifications techniques

Modèle	90-067	90-068	90-069
Tension	220-240V ~	220-240V ~	380-400V 3 ~
puissance requise	2000 W	3000 W	5000 W
actuel	8.3-9.1A	12.5-13.6A	7.2-7.6A
Réglage	40 / 2000W	40/1500 / 3000W	55/2500 / 5000W
Thermostat à réarmement automatique	45 °C	55 °C	55 °C
Produit mes (mm)	230 x 220 x 290	245 x 240 x 310	330 x 290 x 360
NW (KG)	3.0	3.4	6.5

3.1 Boîtier en tôle d'acier et revêtu de poudre résistant à la chaleur. 3.2 Livré complet avec cordon et fiche.

1. Description du panneau de contrôle

4.1 Bouton gauche: sélecteur avec réglage de la chaleur

4.2 Bouton droit: cadran du thermostat

5. Règles de sécurité spéciales

5.1 Avant utilisation, veuillez vérifier le marquage sur le cordon d'alimentation. Selon le type de cordon d'alimentation, cet appareil peut être utilisé dans différentes conditions ambiantes:

Type	Vous pouvez utiliser l'appareil dans	Ne pas utiliser dans
H07RN-F	ménage, entrepôts et ateliers, chantiers ou serres
H05RN-F	ménage, entrepôts et ateliers ou serres	chantiers
H05RR-F	ménage, entrepôts et ateliers	chantiers ou serres

5.2 Lors de l'utilisation d'un appareil électrique, les précautions de base doivent toujours être respectées, notamment ci-dessous:

5.2.1 Le radiateur soufflant ne convient pas pour une utilisation à l'extérieur par temps humide, dans les salles de bain ou dans d'autres environnements humides ou humides.

5.2.2 Veuillez noter que le radiateur soufflant peut devenir très chaud et doit donc être placé à une distance de sécurité des objets inflammables tels que les meubles, les rideaux et autres.

5.2.3 Ne couvrez pas le radiateur soufflant.

5.2.4 Le radiateur soufflant ne doit pas être situé immédiatement sous une prise de courant.

5.2.5 Ne connectez pas le radiateur soufflant à l'aide d'une minuterie marche / arrêt ou de tout autre équipement pouvant allumer automatiquement l'appareil.

5.2.6 Le radiateur soufflant ne doit pas être placé dans des pièces où des liquides ou des gaz inflammables sont utilisés ou stockés.

5.2.7 Si une rallonge est utilisée, elle doit être aussi courte que possible et toujours être complètement déployée.

5.2.8 Vous ne devez pas brancher d'autres appareils sur la même prise secteur que le radiateur soufflant.

5.2.9 N'utilisez pas ce radiateur soufflant à proximité immédiate d'une baignoire, d'une douche ou d'une piscine.

5.2.10 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter un danger.

5.2.11 Assurez-vous que l'appareil de chauffage est toujours sous surveillance et tenez les enfants et les animaux éloignés de celui-ci;

5.2.12 Ne placez pas l'appareil sur des véhicules en mouvement ou dans des endroits faciles à basculer.

5.2.13 Lorsque vous n'utilisez pas l'appareil pendant une période prolongée, débranchez l'appareil. Ne laissez pas l'appareil de chauffage pendant une période de temps considérable lorsqu'il est utilisé. Tirez la fiche tout droit, ne retirez jamais la fiche en tirant sur le cordon.

5.2.14 Éloignez le radiateur du rideau ou des endroits où l'entrée d'air peut facilement être bloquée.

5.2.15 Le coupleur d'alimentation est étanche lorsqu'il n'est pas utilisé. Afin d'éviter tout risque d'électrocution ou de fuite de courant, n'utilisez jamais l'appareil avec les mains mouillées et n'utilisez pas l'appareil lorsqu'il y a de l'eau sur le cordon d'alimentation.

5.2.16 Ne pas jeter les appareils électriques avec les déchets municipaux non triés, utiliser des installations de collecte séparée. Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et pénétrer dans la chaîne alimentaire, nuisant à votre santé et à votre bien-être.

5.2.17 Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable leur sécurité.

5.2.18 Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

6. Utilisation des instructions

6.1 Positionnez le radiateur soufflant de manière à ce qu'il repose sur une surface ferme et à une distance sûre des environnements humides et des objets inflammables.

6.2 Branchez le radiateur soufflant sur le secteur.

6.3 Réglez le bouton du thermostat sur MAX et laissez le radiateur fonctionner à pleine puissance.

6.4 Le radiateur soufflant se met en marche lorsque le sélecteur de chauffage est réglé sur l'un des réglages de puissance.

6.5 Une fois que la pièce atteint la température requise, l'élément chauffant cessera de fonctionner mais le ventilateur fonctionnera également. Une fois la température diminuée, l'élément chauffant fonctionnera. Le radiateur soufflant démarre et s'arrête automatiquement et maintient ainsi la température ambiante constante.

6.6 Avant d'éteindre le radiateur, veuillez tourner le thermostat en position MIN et tourner l'interrupteur en position ventilateur, laisser l'appareil refroidir pendant deux minutes puis éteindre le radiateur et retirer la fiche.

6.7 Pour BGP1505-05-1, BGP1505-05, BGP1505-09, il existe un thermostat supplémentaire pour contrôler le moteur du ventilateur. Si la température à l'intérieur du radiateur est élevée, le thermostat activera également le radiateur soufflant malgré le fait que le radiateur soit éteint. Par exemple, après le fonctionnement, lorsque le radiateur est éteint, le moteur du ventilateur fonctionnera toujours pour refroidir la température à l'intérieur.

7. Nettoyage et entretien

7.1 Avant de nettoyer l'appareil, débranchez-le de la prise et laissez-le refroidir. Le boîtier se salit facilement, essuyez-le souvent avec une éponge douce. Pour chaque pièce sale, essuyez avec une éponge trempée dans de l'eau à <50 °C et un détergent doux, puis séchez le boîtier

du radiateur avec un chiffon propre. Veillez à ne pas laisser l'eau pénétrer à l'intérieur de l'appareil. Ne pas projeter d'eau sur le radiateur, ne jamais utiliser de solvant comme de l'essence, etc. pour nettoyer le radiateur, afin de protéger le boîtier.

7.2 Nettoyez le cordon et la fiche, séchez-les et emballez-les dans un sac en plastique.

7.3 Lorsque vous rangez le radiateur, laissez-le refroidir d'abord, gardez-le au sec. Puis couvrez-le d'un sac en plastique, mettez-le dans une boîte d'emballage et rangez-le dans un endroit sec et aéré.

8. Dépannage:

Vous pouvez résoudre facilement de nombreux problèmes courants, ce qui vous évite le coût d'un éventuel appel de service. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler le centre de service.

Problème	Cause possible	Traitement
L'appareil de chauffage ne fonctionne pas, même lorsqu'il est branché et que l'interrupteur, le thermostat sont allumés.	La fiche est lâche, mauvaise connexion	Retirez la fiche, vérifiez la connexion de la fiche et de la prise. Puis reconnectez-vous.
	Pas d'alimentation dans la prise de courant	Insérez la fiche dans une prise appropriée
L'élément chauffant rougeoyant	La tension d'entrée est trop élevée ou trop basse	Utilisez l'alimentation électrique conformément à la classification indiquée sur l'étiquette
	La grille d'entrée d'air est bloquée	Gardez le radiateur loin des articles comme le rideau, le sac en plastique, le papier et d'autres choses qui peuvent couvrir l'entrée ou peuvent être facilement recouverts sur l'entrée d'air
L'appareil ne chauffe pas ou seul le ventilateur fonctionne	L'interrupteur n'a pas été mis au réglage de chauffage	Tournez l'interrupteur sur le réglage de la chaleur
	Le thermostat fonctionnait	Tournez le thermostat et écoutez s'il y a une voix d'ouverture / fermeture. S'il n'y a pas de déclic et que le thermostat n'est pas endommagé, le radiateur s'allumera automatiquement lorsque l'appareil refroidira.
	Le coupe-circuit à réarmement automatique est actionné	Éteignez l'appareil de chauffage et inspectez le blocage de l'entrée ou de la sortie. Débranchez la fiche et attendez au moins 10 minutes que le système de protection se réinitialise avant de tenter de redémarrer le chauffage.
Bruit anormal	L'appareil n'est pas debout	Placez le radiateur sur une surface plane

Protection environnementale

Les déchets de production électrique ne doivent pas être jetés avec les ordures ménagères. Veuillez recycler là où les installations existent. Consultez votre autorité locale ou votre revendeur pour obtenir des conseils de recyclage.

Identificateur (s) du modèle: 90-067
Article	symbole	Valeur	Unité	Article	Unité
La production de chaleur				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	2	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[non]
Puissance thermique minimale (indicative)	Pmin	-	kW	Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure	[non]
Puissance thermique continue maximale	Pmax	2	kW	Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
À la puissance thermique nominale	elmax	N / A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N / A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N / A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[Oui]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Détails du contact:	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ηs ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.

Identificateur (s) du modèle: 90-068
Article	symbole	Valeur	Unité	Article	Unité
La production de chaleur				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	3	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[non]
Puissance thermique minimale (indicative)	Pmin	1,5	kW	Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure	[non]
Puissance thermique continue maximale	Pmax	3	kW	Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
À la puissance thermique nominale	elmax	N/A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N/A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N/A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[Oui]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Détails du contact:	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ns ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.

Identificateur (s) du modèle: 90-069
Article	symbole	Valeur	Unité	Article	Unité
La production de chaleur				Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un)
Puissance calorifique nominale	Pnom	5	kW	Contrôle manuel de la charge thermique avec thermostat intégré	[non]
Puissance thermique minimale (indicative)	Pmin	2,5	kW	Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure	[non]
Puissance thermiquecontinue maximale	Pmax	5	kW	Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure	[non]
Consommation électrique auxiliaire				Production de chaleur assistée par ventilateur	[non]
À la puissance thermique nominale	elmax	N / A	kW	Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un)
À la puissance thermique minimale	elmin	N / A	kW	Production de chaleur à un étage et pas de contrôle de la température ambiante	[non]
En mode veille	eISB	N / A	W	Deux étapes manuelles ou plus, pas de contrôle de la température ambiante	[non]
				Avec contrôle de la température ambiante par thermostat mécanique	[Oui]
				Avec contrôle électronique de la température ambiante	[non]
				Contrôle électronique de la température ambiante et minuterie de jour	[non]
				Contrôle électronique de la température ambiante et minuterie hebdomadaire	[non]
				Autres options de contrôle (plusieurs sélections possibles)
				Contrôle de la température ambiante, avec détection de présence	[non]
				Contrôle de la température ambiante, avec détection de fenêtre ouverte	[non]
				Avec option de contrôle à distance	[non]
				Avec contrôle de démarrage adaptatif	[non]
				Avec limitation du temps de travail	[non]
				Avec capteur d'ampoule noire	[non]
Détails du contact:	Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ηs ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.
