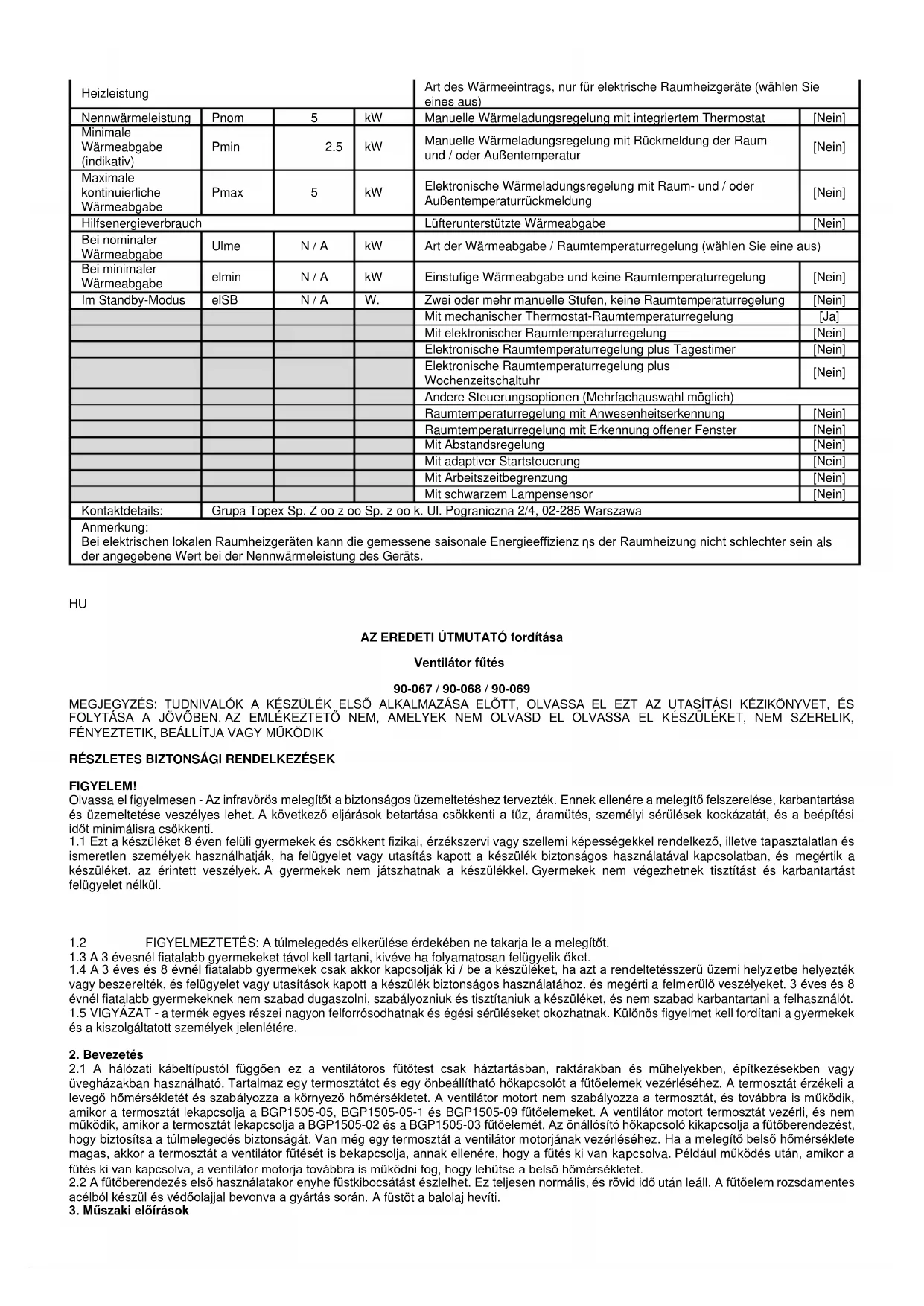

HASZNÁLATI ÚTMUTATÓ 90068 NEO

FIGYELEM! Olvassa el figyelmesen - Az infravörös melegítőt a biztonságos üzemeltetéshez tervezték. Ennek ellenére a melegítő felszerelése, karbantartása és üzemeltetése veszélyes lehet. A következő eljárások betartása csökkenti a tűz, áramütés, személyi sérülések kockázatát, és a beépítési időt minimálisra csökkenti. 1.1 Ezt a készüléket 8 éven felüli gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalatlan és ismeretlen személyek használhatják, ha felügyelet vagy utasítás kapott a készülék biztonságos használatával kapcsolatban, és megértik a készüléket. az érintett veszélyek. A gyermekek nem játszhatnak a készülékkel. Gyermekek nem végezhetnek tisztítást és karbantartást felügyelet nélkül.

1.2 FIGYELMEZTETÉS: A túlmelegedés elkerülése érdekében ne takarja le a melegítőt.

1.3 A 3 évesnél fiatalabb gyermekeket távol kell tartani, kivéve ha folyamatosan felügyelik őket.

1.4 A 3 éves és 8 évnél fiatalabb gyermekek csak akkor kapcsolják ki / be a készüléket, ha azt a rendeltetésszerű üzemi helyzetbe helyezték vagy beszerelték, és felügyelet vagy utasítások kapott a készülék biztonságos használatához. és megérti a felmerülő veszélyeket. 3 éves és 8 évnél fiatalabb gyermekeknek nem szabad dugaszolni, szabályozniuk és tisztítaniuk a készüléket, és nem szabad karbantartani a felhasználót. 1.5 VIGYÁZAT - a termék egyes részei nagyon felforrósodhatnak és égési sérüléseket okozhatnak. Különös figyelmet kell fordítani a gyermekek és a kiszolgáltatott személyek jelenlétére.

2.1 A hálózati kábeltípustól függően ez a ventilátoros fűtőtest csak háztartásban, raktárakban és műhelyekben, építkezésekben vagy üvegházakban használható. Tartalmaz egy termosztátot és egy önbeállítható hőkapcsolót a fűtőelemek vezérléséhez. A termosztát érzékeli a levegő hőmérsékletét és szabályozza a környező hőmérsékletet. A ventilátor motort nem szabályozza a termosztát, és továbbra is működik, amikor a termosztát lekapcsolja a BGP1505-05, BGP1505-05-1 és BGP1505-09 fűtőelemeket. A ventilátor motort termosztát vezérli, és nem működik, amikor a termosztát lekapcsolja a BGP1505-02 és a BGP1505-03 fűtőelemét. Az önállósító hőkapcsoló kikapcsolja a fűtőberendezést, hogy biztosítsa a túlmelegedés biztonságát. Van még egy termosztát a ventilátor motorjának vezérléséhez. Ha a melegítő belső hőmérséklete magas, akkor a termosztát a ventilátor fűtését is bekapcsolja, annak ellenére, hogy a fűtés ki van kapcsolva. Például működés után, amikor a fűtés ki van kapcsolva, a ventilátor motorja továbbra is működni fog, hogy lehűtse a belső hőmérsékletet. 2.2 A fűtőberendezés első használatakor enyhe füstkibocsátást észlelhet. Ez teljesen normális, és rövid idő után leáll. A fűtőelem rozsdamentes acélból készül és védőolajjal bevonva a gyártás során. A füstöt a balolaj hevíti.

3. Műszaki előírásokModell

90-067 90-068 90-069 Feszültség 220-240V ~ 220-240V ~ 380-400V 3 ~ szükséges energia 2000W 3000W 5000W jelenlegi 8.3-9.1A 12.5-13.6A 7.2-7.6A Beállítás 40 / 2000W 40/1500 / 3000W 55/2500 / 5000W Önterhelő termosztát 45 ° C-on 55 ° C-on 55 ° C Termék mértéke (mm) 230x220x290 245x240x310 330x290x360 NW (KG)

3.1 Hőálló porral bevont acéllemez ház.

3.2 A vezetékkel és a dugóval együtt szállítva.

4. A Vezérlőpult leírása

90-06 7 90-06 8 90-069

4.1 Bal gomb: hőkapcsolóval rendelkező kapcsoló

4.2 Jobb gomb: Termosztát tárcsa

5. Különleges biztonsági előírások

5.1 Használat előtt ellenőrizze a tápkábel jelölését. A tápkábel típusától függően ez a készülék különféle környezeti körülmények között használható: típus A készüléket be lehet használni Ne használja be H07RN-F háztartás, raktárak és műhelyek, építkezések vagy üvegházak

H05RN-F háztartás, raktárak és műhelyek vagy üvegházak építési telek H05RR-F háztartás, raktárak és műhelyek építkezések vagy üvegházak

5.2 Elektromos készülék használatakor az alapvető óvintézkedéseket mindig be kell tartani, beleértve az alábbiakat:

5.2.1 A ventilátoros fűtés nem alkalmas nedves időben, fürdőszobában vagy más nedves vagy nedves környezetben történő kültéri használatra. 5.2.2 Felhívjuk figyelmét, hogy a ventilátor melegítése nagyon felforrósodhat, ezért biztonságos távolságra kell helyezni a gyúlékony tárgyaktól, például bútoroktól, függönyöktől és hasonlóktól.

5.2.3 Ne takarja le a ventilátor melegítőjét.

5.2.4 A ventilátor melegítőjét nem szabad közvetlenül a konnektor aljzata alatt elhelyezni.

5.2.5 Ne csatlakoztassa a ventilátor melegítőjét be- / kikapcsolóval vagy más berendezéssel, amely automatikusan bekapcsolja a készüléket. 5.2.6 A ventilátor melegítőjét nem szabad olyan helyiségben elhelyezni, ahol gyúlékony folyadékokat vagy gázokat használnak vagy tárolnak.

5.2.7 Ha hosszabbító kábelt használ, akkor annak legyen a lehető legrövidebb és mindig teljesen kihúzott.

5.2.8 Más készülékeket nem szabad ugyanabba a hálózati aljzatba csatlakoztatni, mint a ventilátor melegítőjét.

5.2.9 Ne használja ezt a ventilátor-melegítőt kád, zuhanyzó vagy úszómedence közvetlen közelében.

5.2.10 Ha a tápkábel megsérült, akkor a veszély elkerülése érdekében a gyártót, a szervizképviselőt vagy hasonlóan képzett személyeket kell kicserélni. 5.2.11 Ügyeljen arra, hogy a fűtőkészüléket mindig felügyelet alatt tartsák, és tartsa távol a gyermekeket és az állatokat;

5.2.12 Ne tegye a készüléket mozgó járművekre vagy olyan járművekre, ahol könnyen felboríthatók.

5.2.13 Ha hosszabb ideig nem használja a készüléket, húzza ki a konnektorból. Ne hagyja a fűtőberendezést használat közben jelentős ideig. Húzza ki egyenesen a dugót, soha ne vegye ki a dugót a vezeték meghúzásával.

5.2.14 Tartsa távol a fűtőtestet függönytől vagy olyan helyektől, ahol a levegő bemenete könnyen elzárható.

5.2.15 A hálózati csatlakozó vízálló, ha nem használja. Az esetleges áramütés vagy szivárgási áram elkerülése érdekében soha ne használja a készüléket nedves kézzel, és ne üzemeltesse a készüléket, ha víz van a tápkábelben. 5.2.16 Az elektromos készülékeket ne selejtezze kommunális hulladékként, hanem külön gyűjtőberendezéseket használjon. Vegye fel a kapcsolatot az önkormányzattal a rendelkezésre álló gyűjtőrendszerekkel kapcsolatban. Ha az elektromos készülékeket hulladéklerakókban vagy hulladéklerakókban helyezik el, a veszélyes anyagok kiszivároghatnak a talajvízbe és bejuthatnak az élelmiszerláncba, károsítva az egészségét és a jólétét. 5.2.17 Ez a készülék nem alkalmas csökkent csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy tapasztalat és ismeretekkel nem rendelkező személyek (beleértve a gyermekeket) számára, kivéve, ha felügyelet vagy utasítások adják a készülék használatáért a személyzetért. biztonságuk.

5.2.18 A gyermekeket felügyelni kell annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

6. Az utasítások használata

6.1 Helyezze a ventilátor melegítőjét úgy, hogy egyenesen álljon a szilárd felületen, biztonságos távolságban a nedves környezettől és a tűzveszélyes tárgyaktól.

6.2 Csatlakoztassa a ventilátor melegítőjét a hálózathoz.

6.3 Állítsa a termosztát gombját a MAX állásba, és hagyja, hogy a melegítő teljes energiával működjön.

6.4 A ventilátoros fűtés bekapcsol, ha a fűtésválasztót az egyik energiabeállításra állítják.

6.5 Amint a helyiség eléri a kívánt hőmérsékletet, a fűtőelem nem működik, de a ventilátor is működik .Ha a hőmérséklet csökkent, a fűtőelem működni fog. A ventilátor melegítése most automatikusan elindul és leáll, és így állandóan fenntartja a szobahőmérsékletet. 6.6 A fűtés kikapcsolása előtt kérjük, fordítsa a termosztátot MIN állásba, és fordítsa a kapcsolót ventilátor helyzetbe, hagyja a készüléket két percig lehűlni, majd kapcsolja ki a fűtőtest, és húzza ki a csatlakozót. 6.7 A BGP1505-05-1, BGP1505-05, BGP1505-09 esetén egy kiegészítő termosztát van a ventilátor motorjának vezérléséhez. Ha a melegítő belső hőmérséklete magas, akkor a termosztát a ventilátor fűtését is bekapcsolja, annak ellenére, hogy a fűtés ki van kapcsolva. Például működés után, amikor a fűtés ki van kapcsolva, a ventilátor motorja továbbra is működni fog, hogy lehűtse a belső hőmérsékletet.

7. Tisztítás és karbantartás

7.1 A készülék tisztítása előtt húzza ki a konnektorból és hagyja lehűlni. A ház könnyen szennyeződhet, gyakran puha szivaccsal törölje le. Minden piszkos alkatrészt törölje le 50 ° C-os vízbe és enyhe mosószerbe mártott szivaccsal, majd tiszta ruhával szárítsa meg a melegítőházat. Vigyázzon, nehogy a víz belsejébe kerüljön a készülék belsejében. Ne fröcsköljön víz a fűtőkészülékre, és a készülék védelme érdekében soha ne használjon oldószert, például benzint stb. 7.2 Tisztítsa meg a vezetéket és a dugót, szárítsa meg és csomagolja be egy műanyag tasakba.7.3 A fűtőberendezés tárolásakor először hagyja lehűlni, tartsa szárazon. Ezután fedje le egy műanyag zacskóval, tegye egy csomagoló dobozba, és száraz, szellőző helyen tárolja.

Sok általános problémát könnyen meg tud oldani, megtakarítva a lehetséges szolgáltatási hívások költségeit. Próbálja ki az alábbi javaslatokat, hogy meg tudja oldani a problémát, mielőtt felhívná a szolgáltató központot. Probléma Lehetséges ok Kezelés A fűtőelem akkor sem működik, ha be van dugva és a kapcsoló, a termosztát be van kapcsolva. A dugó laza, rossz csatlakozás Húzza ki a dugót, ellenőrizze a dugó és a csatlakozó csatlakozását. Ezután csatlakoztassa újra. Nincs áram a konnektorban Helyezze a dugót a megfelelő aljzatba A fűtőelem izzó A bemeneti feszültség túl magas vagy túl alacsony A tápegységet a címkén megadott név szerint használja A légbemeneti rács eltömődött Tartsa távol a melegítőt olyan tárgyaktól, mint függöny, műanyag zacskó, papír és egyéb dolgok, amelyek fedezhetik a bemeneti nyílást vagy könnyen lefedhetők a levegő bemeneti nyílásán. A készülék nem melegszik fel, vagy csak a ventilátor működött A kapcsolót nem helyezték el a fűtés beállítására Fordítsa a kapcsolót hőállásra A termosztát működött Forgassa el a termosztátot és hallgassa, ha van / nyitott hang van. Ha nincs kattanás és a termosztát nem sérült, a melegítő automatikusan bekapcsol, amikor a készülék lehűl Az önállósító kikapcsoló működött Kapcsolja ki a melegítőt, és ellenőrizze a bemeneti vagy kimeneti nyílások eldugulását. Húzza ki a csatlakozót és várjon legalább 10 percet, amíg a védelmi rendszer újraindul, mielőtt újrakezdi a melegítőt. Rendellenes zaj A készülék nem áll egyenesen Helyezze a melegítőt egy sima felületre

ártalmatlanítása Környezetvédelem Az elektromos hulladékot nem szabad a háztartási hulladékkal együtt megsemmisíteni. Kérjük, újrahasznosítsa, ahol vannak létesítmények. Forduljon a helyi hatósághoz vagy a forgalmazóhoz újrahasznosítási tanácsokkal kapcsolatban.

Modell azonosító (k): 90-067 Tétel Szimbólum Érték Mértékegység Tétel Mértékegység Hőteljesítmény Hőbevitel típusa, csak elektromos tárolóhelyiségű fűtőberendezésekhez (válasszon egyet) Névleges hőteljesítmény Pnom

Kézi hőtöltés-szabályozás beépített termosztáttal [nem] Minimális hőteljesítmény (indikatív) Pmin

A hőtöltés kézi szabályozása szoba- és / vagy kültéri hőmérsékleti visszajelzéssel [nem] Maximális folyamatos hőteljesítmény Pmax

Elektronikus hőtöltés-szabályozás szoba- és / vagy kültéri hőmérsékleti visszajelzéssel [nem] Kiegészítő villamosenergia-fogyasztás Ventilátoros hőteljesítmény [nem] Névleges hőteljesítménynél Elmax N / A

Hőteljesítmény / szobahőmérséklet-szabályozás típusa (válasszon egyet) Minimális hőteljesítmény mellett elmin N / A

Egyfokozatú hőteljesítmény és szobahőmérséklet- szabályozás nélkül [nem] Készenléti állapotban elSB N / A

Két vagy több kézi fokozat, szobahőmérséklet- szabályozás nélkül [nem]

Mechanikus termosztát helyiséghőmérséklet- szabályozással [Igen]

Elektronikus szobahőmérséklet-szabályozással [nem]

Elektronikus szobahőmérséklet-szabályozás plusz nappali időzítő [nem]

Elektronikus szobahőmérséklet-szabályozás plusz heti időzítő [nem]

Egyéb vezérlési lehetőségek (több választás lehetséges)

Szobahőmérséklet-szabályozás jelenlét-érzékeléssel [nem]

Szobahőmérséklet-szabályozás, nyitott ablak érzékeléssel [nem]Távolságvezérlő opcióval [nem]

Adaptív indításvezérléssel [nem]

A munkaidő korlátozásával [nem]

Fekete izzó érzékelővel [nem] Elérhetőségeit: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Megjegyzés: Elektromos helyiségfűtő berendezéseknél a mért szezonális helyiségfűtési hatékonyság ηs nem lehet rosszabb, mint az egység névleges hőteljesítményén megadott érték.

Modell azonosító (k): 90-068 Tétel Szimbólum Érték Mértékegység Tétel Mértékegység Hőteljesítmény Hőbevitel típusa, csak elektromos tárolóhelyiségű fűtőberendezésekhez (válasszon egyet) Névleges hőteljesítmény Pnom

Kézi hőtöltés-szabályozás beépített termosztáttal [nem] Minimális hőteljesítmény (indikatív) Pmin

A hőtöltés kézi szabályozása szoba- és / vagy kültéri hőmérsékleti visszajelzéssel [nem] Maximális folyamatos hőteljesítmény Pmax

Elektronikus hőtöltés-szabályozás szoba- és / vagy kültéri hőmérsékleti visszajelzéssel [nem] Kiegészítő villamosenergia-fogyasztás Ventilátoros hőteljesítmény [nem] Névleges hőteljesítménynél Elmax N / A

Hőteljesítmény / szobahőmérséklet-szabályozás típusa (válasszon egyet) Minimális hőteljesítmény mellett elmin N / A

Egyfokozatú hőteljesítmény és szobahőmérséklet- szabályozás nélkül [nem] Készenléti állapotban elSB N / A

Két vagy több kézi fokozat, szobahőmérséklet- szabályozás nélkül [nem]

Mechanikus termosztát helyiséghőmérséklet- szabályozással [Igen]

Elektronikus szobahőmérséklet-szabályozással [nem]

Elektronikus szobahőmérséklet-szabályozás plusz nappali időzítő [nem]

Elektronikus szobahőmérséklet-szabályozás plusz heti időzítő [nem]

Egyéb vezérlési lehetőségek (több választás lehetséges)

Szobahőmérséklet-szabályozás jelenlét- érzékeléssel [nem]

Szobahőmérséklet-szabályozás, nyitott ablak érzékeléssel [nem]

Távolságvezérlő opcióval [nem]

Adaptív indításvezérléssel [nem]

A munkaidő korlátozásával [nem]

Fekete izzó érzékelővel [nem] Elérhetőségeit: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Megjegyzés: Elektromos helyiségfűtő berendezéseknél a mért szezonális helyiségfűtési hatékonyság ηs nem lehet rosszabb, mint az egység névleges hőteljesítményén megadott érték.

Modell azonosító (k): 90-069 Tétel Szimbólum Érték Mértékegység Tétel Mértékegység Hőteljesítmény Hőbevitel típusa, csak elektromos tárolóhelyiségű fűtőberendezésekhez (válasszon egyet) Névleges hőteljesítmény Pnom

Kézi hőtöltés-szabályozás beépített termosztáttal [nem] Minimális hőteljesítmény (indikatív) Pmin

A hőtöltés kézi szabályozása szoba- és / vagy kültéri hőmérsékleti visszajelzéssel [nem] Maximális folyamatos hőteljesítmény Pmax

Elektronikus hőtöltés-szabályozás szoba- és / vagy kültéri hőmérsékleti visszajelzéssel [nem] Kiegészítő villamosenergia-fogyasztás Ventilátoros hőteljesítmény [nem] Névleges hőteljesítménynél Elmax N / A

Hőteljesítmény / szobahőmérséklet-szabályozás típusa (válasszon egyet) Minimális hőteljesítmény mellett elmin N / A

Egyfokozatú hőteljesítmény és szobahőmérséklet- szabályozás nélkül [nem] Készenléti állapotban elSB N / A

Két vagy több kézi fokozat, szobahőmérséklet- szabályozás nélkül [nem]

Mechanikus termosztát helyiséghőmérséklet- szabályozással [Igen]Elektronikus szobahőmérséklet-szabályozással [nem]

Elektronikus szobahőmérséklet-szabályozás plusz nappali időzítő [nem]

Elektronikus szobahőmérséklet-szabályozás plusz heti időzítő [nem]

Egyéb vezérlési lehetőségek (több választás lehetséges)

Szobahőmérséklet-szabályozás jelenlét- érzékeléssel [nem]

Szobahőmérséklet-szabályozás, nyitott ablak érzékeléssel [nem]

Távolságvezérlő opcióval [nem]

Adaptív indításvezérléssel [nem]

A munkaidő korlátozásával [nem]

Fekete izzó érzékelővel [nem] Elérhetőségeit: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Megjegyzés: Elektromos helyiségfűtő berendezéseknél a mért szezonális helyiségfűtési hatékonyság ηs nem lehet rosszabb, mint az egység névleges hőteljesítményén megadott érték.
