90061 - Heizung NEO - Kostenlose Bedienungsanleitung

Produkttyp	Heizlüfter
Marke	Neo
Modell	90061 (90-061)
Maße (L × B × H)	234 × 130 × 284 mm
Nettogewicht	1,47 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	3000 W
Leistungseinstellungen	7 W (nur Lüfter), 2000 W (halbe Leistung), 3000 W (volle Leistung)
Nennstrom	12,5 – 13,6 A
Thermostat	Ja, mechanisch mit manueller Rückstellung bei 65 °C
Überhitzungsschutz	Thermosicherung mit manueller Rückstellung
Schutzart	Nicht für den Außenbereich oder feuchte Räume geeignet
Gehäusematerial	Hitzebeständig pulverbeschichtetes Stahlblech
Netzkabel	Typ H07RN-F, mit Stecker geliefert
Kabellänge	Ca. 1,5 m (Schätzung)
Hauptfunktionen	Nur Lüfter, halbe Leistung, volle Leistung, einstellbarer Thermostat
Zugelassene Verwendung	Haushalt, Lager, Werkstätten, Baustellen, Gewächshäuser
Wartung	Mit einem weichen Tuch und mildem Reinigungsmittel reinigen, nicht eintauchen
Lagerung	An einem trockenen, gut belüfteten Ort, nach dem Abkühlen
Garantie	Nicht angegeben, kontaktieren Sie Grupa Topex (Warschau)

Häufig gestellte Fragen - 90061 NEO

Wie stelle ich die Temperatur des Neo 90061 Heizlüfters ein?

Drehen Sie den rechten Knopf des Thermostats. Für maximale Wärme stellen Sie ihn auf MAX. Der Thermostat schaltet das Heizelement automatisch ab, wenn die Raumtemperatur erreicht ist, und schaltet es wieder ein, wenn sie sinkt.

Welche Leistungseinstellungen sind verfügbar?

Der linke Wahlschalter bietet drei Positionen: 0 (Aus), Lüfter (Kaltluft), halbe Leistung (2000 W für Modell 90-061) und volle Leistung (3000 W).

Der Heizlüfter gibt beim ersten Gebrauch leichten Rauch ab, ist das normal?

Ja, das ist normal. Die erste Inbetriebnahme kann aufgrund der Verbrennung von Fertigungsrückständen leichten Rauch erzeugen. Dies verschwindet nach einigen Minuten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Decken Sie das Gerät niemals ab, halten Sie es von Vorhängen und Möbeln fern, verwenden Sie es nicht im Badezimmer oder im Freien, und stellen Sie es nicht direkt unter eine Steckdose. Beaufsichtigen Sie Kinder und Tiere.

Wie reinige ich den Heizlüfter Neo 90061?

Ziehen Sie den Stecker und lassen Sie ihn abkühlen. Wischen Sie das Gehäuse mit einem feuchten weichen Schwamm ab (Wasser < 50°C und mildes Reinigungsmittel). Lassen Sie kein Wasser ins Innere eindringen. Trocknen Sie es mit einem sauberen Tuch.

Was tun, wenn sich der Heizlüfter nicht einschaltet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass Schalter und Thermostat auf eine Heizposition eingestellt sind. Wenn der Überhitzungsschutz ausgelöst hat, warten Sie nach dem Abziehen des Steckers 10 Minuten und versuchen Sie es erneut.

Kann ich ein Verlängerungskabel mit diesem Heizlüfter verwenden?

Ja, aber es sollte so kurz wie möglich und vollständig abgerollt sein. Verwenden Sie ein für die Leistung geeignetes Verlängerungskabel (3000 W). Vermeiden Sie es, andere Geräte an dieselbe Steckdose anzuschließen.

Wie lagere ich den Heizlüfter am Ende der Saison?

Lassen Sie ihn abkühlen, reinigen Sie ihn, trocknen Sie ihn, und verpacken Sie ihn in einen Plastikbeutel. Lagern Sie ihn in einem Karton an einem trockenen, gut belüfteten Ort.

Welcher Netzkabeltyp wird mitgeliefert?

Das Modell 90-061 wird mit einem Kabel vom Typ H07RN-F geliefert, geeignet für Haushalte, Lager, Werkstätten, Baustellen und Gewächshäuser.

Was tun bei ungewöhnlichen Geräuschen?

Stellen Sie sicher, dass das Gerät auf einer ebenen und stabilen Oberfläche steht. Wenn das Geräusch anhält, überprüfen Sie, ob kein Gegenstand den Lufteinlass oder -auslass blockiert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG 90061 NEO

ÜBERSETZUNGDERORIGINALANLEITUNG

LÜFTERHEIZUNGEN

90-060/90-061

HINWEIS: BEVOR SIE DAS GERÄT ZUM ERSTEN MAL VERWENDEN, LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE FÜR ZUKÜNFTIGE VERWEISE AUF. MENSCHEN, DIE DIESE ANWEISUNG NICHT GELESEN HABEN, DÜRFEN DAS GERÄT NICHT ZUSAMMENBAUEN, LICHTEN, EINSTELLENODERBETRIEBEN

DETAILLIERTESICHERHEITSVORSCHRIFTEN

BEACHTUNG!

Lesen Sie sorgfältig durch - Die Infrarot-Heizung ist für einen sicheren Betrieb ausgelegt. Trotzdem kann die Installation, Wartung und der Betrieb des Heizgeräts gefährlich sein. Die Einhaltung der folgenden Verfahren verringert das Risiko von Feuer, Stromschlag und Personenschäden und hältdiInstallationszeitaufeinMinimum.

1.1 Das Gerät kann werden verwendet, um Kinder im Alter ab 8 Jahren und oben und Personen mit reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie haben, wurden gegeben Aufsicht oder Anweisung zur Verwendung des Geräts in einer sicheren Art und Weise und verstehen die Gefahren beteiligt. Kinder werden nicht spielen mit dem Gerät. Reinigung und Benutzer Wartung werden nicht werden gemacht von Kindern ohne Aufsicht.
1.2 WARNUNG: Um eine Überhitzung zu vermeiden, decken Sie die Heizung nicht ab.
1.3 Kinder von weniger als 3 Jahre sollte werden gehalten weg, es sei denn ständig überwacht.
1,4 Kinder im Alter ab 3 Jahre und weniger als 8 Jahre sind nur Schalter / Ausschalten des Geräts vorgesehen, dass es hat worden platziert oder angebracht in seiner vorgesehenen normalen Betriebsstellung, und sie haben bereits gegeben Aufsicht oder Anweisung über die Verwendung des

Gerätes in einer sicheren Art und Weise und verstehen die Gefahren involved. Children im Alter ab 3 Jahre und weniger als 8 Jahre sind nicht anstecken, regulieren und reinigen das Gerät oder führen Benutzer Wartung.

1,5 VORSICHT- einige Teile von diesem Produkt kann sich sehr heiß und verursachen Verbrennungen. Besondere Aufmerksamkeit hat zu gegeben, woKinderundgefährdetePersonensindvorhanden.

2.Einführung

2.1 Abhängig von dem Stromkabel Typ dieser Ventilator Heizung kann sein verwendet nur in Haushalt, Lagerhallen und Werkstätten, Bau Websites oder Gewächshäuser abhängig. Es enthält einen Thermostat und einen selbstrückstellende thermischen Schnitt -out zu steuern, um die Heizungselemente. Der Thermostat fühlt die Lufttemperatur und steuert die Umgebungstemperatur. Der Lüftermotor wird gesteuert durch Thermostat und es stoppt arbeiten, wenn die Thermostat schneidet aus dem Heizelement. Der selbstrückstellende thermische Schnitt -out wird schaltet die off - Heizung zu gewährleisten, die Sicherheit bei der Überhitzung.

2.2 Bei Verwendung der Heizung für das erste Mal, Sie können feststellen, eine geringe Emission von Rauch. Dies ist ganz normalen und es stoppt nacheinerkurzen Zeit.

3. Technische Daten

Modell90-06090-061
WasserdichtderKlasseN/AN/A
Stromspannung	220-240V~220-240V~
benötigteLeistung2000W	3000W
Strom	8.3-9.1A	12.5-13.6A
Rahmen	20/1000 / 2000W	7/2000 / 3000W
Manueller Thermostatzurücksetzen	65°C.	65°C.
ProduktMeast (mm)	210×130×260	234×130×284
NW(KG)1.45	1,47

3.1 Gehäuse aus Stahlblech und beschichtet mit hitzebeständigem Pulver.

3.2 Lieferung komplettmit Kabelund Stecker.

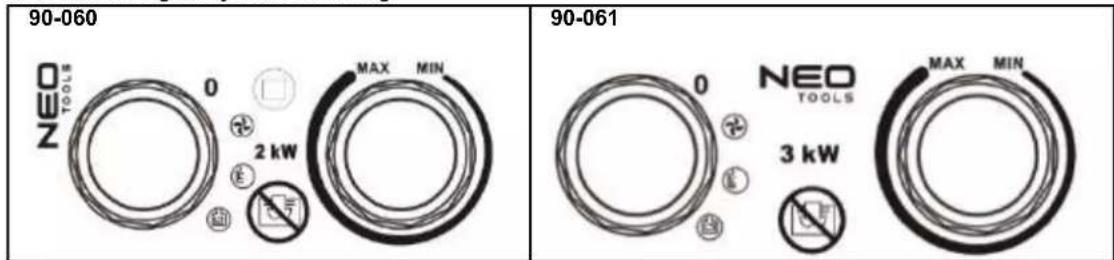

4. Beschreibung der Systemsteuerung

90-060 NEO TOOLS 0 2 kW MAX MIN 90-061 NEO TOOLS 0 3 kW MAX MIN

4.1 Linker Knopf: Wahlschaltermit Wärmeeinstellung

4.2RechterKnopf:Thermostat-Einstellrad

5. Besondere Sicherheitsbestimmungen

5.1 Vor dem Gebrauch, bitte überprüfen Sie die Markierung auf dem Stromkabel. Abhängig von dem Stromkabel Typ dieses Gerät kann werden verwendetinverschiedenen Umgebungsbedingungen:

Art	Sie können verwenden das Gerät in	Nicht verwenden in
H05VV-F	Haushalt, Lagerhallen und Werkstätten, Gebäude Websites oder Gewächshäuser	Bau-SitesoderGewächshäuser
H07RN-F	Haushalt, Lagerhallen und Werkstätten, Gebäude Websites oder Gewächshäuser
H05RN-F	Haushalt,La g er und Werkstätten oder Gewächshäuser	Gebäude Websites
H05RR-F	Haushalt,La g er und Werkstätten	Bau - Sites oder Gewächshäuser

5.2 Bei der Verwendung von Elektrogeräten sollten immer die folgenden grundlegenden Vorsichtsmaßnahmen beachtet werden:

5.2.1 Der Heizlüfter ist nicht für den Einsatz im Freien bei feuchtem Wetter, in Badezimmern oder in anderen nassen oder feuchten Umgebungen geeignet.

5.2.2 Bitte beachten Sie, dass die Heizlüfter sehr heiß werden können und daher in sicherem Abstand von brennbaren Gegenständen wie Möbeln, Vorhängenund Ähnlichemaufgestelltwerdensollten.

5.2.3 Decken Siedie Heizlüfternichtab.

5.2.4 Die Heizlüfter dürfen sich nicht unmittelbar unter einer Steckdose befinden.

5.2.5 Schließen Sie die Heizlüfter nicht mit einem Ein / Aus-Timer oder einem anderen Gerät an, das das Gerät automatisch einschalten kann.

5.2.6 Der Heizlüfter darf nicht in Räumen aufgestellt werden, in denen brennbare Flüssigkeiten oder Gase verwendet oder gelagert werden.

5.2.7 Wenn ein Verlängerungskabel verwendet wird, muss es so kurz wie möglich sein und immer vollständig verlängert sein.

5.2.8 Sie dürfen keine anderen Geräte an dieselbe Netzsteckdose wie die Heizlüfter anschließen.

5.2.9 Verwenden Sie diesen Heizlüfter nicht in der unmittelbaren Umgebung eines Bades, einer Dusche oder eines Schwimmbades.

5.2.10 Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen ausgetauschtwerden, umeineGefahrzuvermeiden.

5.2.11 Stellen Sie sicher, dass die Heizung immer überwacht wird, und halten Sie Kinder und Tiere von ihr fern.

5.2.12 Stellen Sie das Gerät nicht an fahrenden Fahrzeugen oder an Orten auf, an denen es leicht umzukippen ist.

5.2.13 Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker. Lassen Sie die Heizung während des Betriebs nicht längere Zeit stehen. Ziehen Sie den Stecker gerade heraus und entfernen Sie ihn niemals durch Ziehen am Kabel.

5.2.14 Halten Sie die Heizung von Vorhängen oder Stellen fern, an denen der Lufteinlass leicht blockiert werden kann.

5.2.15 Der Stromkoppler ist wasserdicht, wenn er nicht verwendet wird. Verwenden Sie das Gerät niemals mit nasser Hand und bedienen Sie es nicht, wenn sich Wasser am Netzkabel befindet, um einen möglichen Stromschlag oder Leckstrom zu vermeiden.

5.2.16 Entsorgen Sie Elektrogeräte nicht als unsortierten Siedlungsabfall, sondern verwenden Sie separate Sammeleinrichtungen. Wenden Sie sich an Ihre lokale Regierung, um Informationen zu den verfügbaren Sammelsystemen zu erhalten. Wenn Elektrogeräte auf Mülldeponien oder Mülldeponien entsorgt werden, können gefährliche Substanzen in das Grundwasser gelangen und in die Nahrungskette gelangen, was Ihre Gesundheitund Ihr Wohlbefindenschädigt.

5.2.17 Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn, sie wurden von einer verantwortlichen Person beaufsichtigt oder in BezugaufdieVerwendungdesGerätsangewiesenihreSicherheit.

5.2.18 Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

6.Anweisungenverwenden

6.1 Stellen Sie den Heizlüfter so auf, dass er aufrecht auf einer festen Oberfläche und in sicherem Abstand von feuchten Umgebungen und brennbarenGegenständensteht.

6.2 Schließen Sie die Heizlüfter an das Stromnetz an.

6.3 Stellen Sie den Thermostatknopf auf MAX und lassen Sie die Heizung mit voller Leistung arbeiten.

6.4 Die Lüfterheizung schaltet sich ein, wenn der Heizungswähler auf eine der Leistungseinstellungen eingestellt ist.

6.5 Wenn der Raum die gewünschte Temperatur erreicht hat, das Heizelement stoppt working. Once die Temperatur verringert wird, wird das Heizelement arbeiten. Der Heizlüfter startet und stoppt nun automatisch und hält so die Raumtemperatur konstant.

6.6 Bevor Sie die Heizung ausschalten, drehen Sie den Thermostat in die Position MIN und den Schalter in die Lüfterposition. Lassen Sie das Gerät zwei Minuten lang abkühlen, schalten Sie die Heizung aus und ziehen Sie den Stecker heraus.

7.ReinigungundWartung

7.1 Bevor Sie das Gerät reinigen, ziehen Sie es aus der Steckdose und lassen Sie es abkühlen. Das Gehäuse kann leicht verschmutzen. Wischen Sie es häufig mit einem weichen Schwamm ab. Wischen Sie für alle verschmutzten Teile mit einem Schwamm ab, der in <50 ^ warmes Wasser und ein mildes Reinigungsmittel getaucht ist, und trocknen Sie dann das Heizungsgehäuse mit einem sauberen Tuch. Achten Sie darauf, dass kein Wasser in das Innere des Geräts gelangt. Spritzen Sie kein Wasser auf die Heizung, verwenden Sie niemals Lösungsmittel wie Benzin usw., um die Heizung zu reinigen, um das Gehäuse zu schützen.

7.2 Reinigen Sie das Kabel und den Stecker, trocknen Sie es und verpacken Sie es in einer Plastiktüte.

7.3 Wenn Sie das Heizgerät aufbewahren, lassen Sie es zuerst abkühlen und halten Sie es trocken. Decken Sie es dann mit einer Plastiktüte ab, legen Sie es in eine Verpackungsschachtel und lagern Sie es an einem trockenen, belüfteten Ort.

8.Fehlerbehebung:

Sie können viele häufig auftretende Probleme einfach lösen und so die Kosten eines möglichen Serviceabrufs sparen. Probieren Sie die folgenden Vorschläge aus, um festzustellen, ob Sie das Problem lösen können, bevor Sie das Servicecenter anrufen.

ProblemMöglicheUrsacheBehandlung
DasHeizelementistnicht funktionieren,selbstwenneswird eingestecktinunddenSchalter,Thermostatwerdeneingeschaltet werden.	Der Stecker ist lose , schlechte Verbindung	ZiehenSiedenSteckerherausundüberprüfenSie die Verbindung von Stecker und Buchse . Dann wiederverbinden.
	Keine Kraft in Buchse Steckdose	Stecken Sie den Stecker in eine geeignete Steckdose
DasGerätnichterhitzenoben,oder nurVentilatorgearbeitet	Der Schalter wurde nicht gesetzt bei Heizungseinstellung	StellenSiedenSchalteraufHitzeeinstellung
	DerThermostatarbeitete	DrehenSiedenThermostatundhören,wennesist offen / nahe Stimme . Wenn es ist kein Klick und der Thermostat wird nicht beschädigt , die Heizung wird die automatische Schalter auf , wenn das Gerät abgekühltunten
	ManuellerResetSchnitt-outbetrieben	Schalten Sie die Heizung aus und überprüfen Sie die Verstopfung des Einlasses oder Auslasses . Trennen von Steckern und warten auf mindestens 10 Minuten lang für das Schutzsystem zurückgesetzt werden, bevor versucht , die neu zu starten Erhitzer .
Anormales Rauschen	Das Gerät ist nicht steht aufrecht	Stellen Sie die Heizung auf eine ebene Fläche

Verfügung

Verschwenden elektrische Produktion soll nicht werden angeordnet, der mit Hausmüll. Bitte recyclen Sie, wo Einrichtungen vorhanden sind. Überprüfen Sie mit Ihrem Local Authority oder Einzelhändler für das Recycling von Beratung.

Umweltschutz

Modellkennung(s):90-060
Artikel	Symbol	Wert	Einheit	Artikel	Einheit
Wärmeausgangs				ArtdesWärmeeintrags,nurfürelektrischeRaumheizgeräte(wählenSie einesaus)
Nennwärmeleistung	Pnom	2.0	kW	Manuelle Wärmeladungsregelung mit integriertem Thermostat	[ja]
Mindestwärmeausgang(indikativ)	Pmin	1.1	kW	ManuelleWärmeladungsregelungmitRückmeldungder Raum-und/oderAußentemperatur	[Nein]
MaximaleDauerwärmeausgangs	Pmax	2.0	kW	Elektronische Wärmeladungsregelung mit Raum- und / oder Außentemperaturrückmeldung	[Nein]
Hilfsstromverbrauch				FanstütztenWärmeaus gangs	[Nein]
BeiNennwärmeausgangs	Ulme	N/A	kW	Art der Wärmeabgabe/Raumtem peraturregelung (wählenSieeineaus)
BeiminimalemWärmeausgang	elmin	N/A	kW	Einstufige Wärmeabgabe und keine Raumtemperaturregelung	[Nein]
Im Standby- Modus	eISB	N/A	W.	ZweiodermehrmanuelleStufen,keine Raumtemperaturregelung	[Nein]
				Mit mechanischer Thermostat-Raumtemperaturregelung	[ja]
				MitelektronischerRaumtemperaturre gelung	[Nein]
				Elektronische RaumtemperaturregelungplusTagestimer[Nein]
				Elektronische RaumtemperaturregelungplusWochenzeitschaltuhr	[Nein]
				AndereSteuerungsoptionen(Mehrfachauswahlmöglich)
				Raumtemperaturregelung mitAnwesenheitserkennung	[Nein]
				RaumtemperaturregelungmitErkennungoffenerFenster[Nein]
				MitAbstandSteuerungsoption	[Nein]
				MitadaptiverStartsteuerung[Nein]
				MitArbeitszeitbegrenzung	[Nein]
				MitschwarzemLampensensor[Nein]
Kontaktdetails :	Grupa Topex Sp. Z oo z oo Sp. z oo k. Ul. Pograniczna2/4,02-285Warszawa
Anmerkung:Bei elektrischen lokalen Raumheizgeräten kann die gemessene saisonale Energieeffizienz ns der Raumheizung nicht schlechter sein als der angegebeneWertbeiderNennwärmeleistung desGeräts.

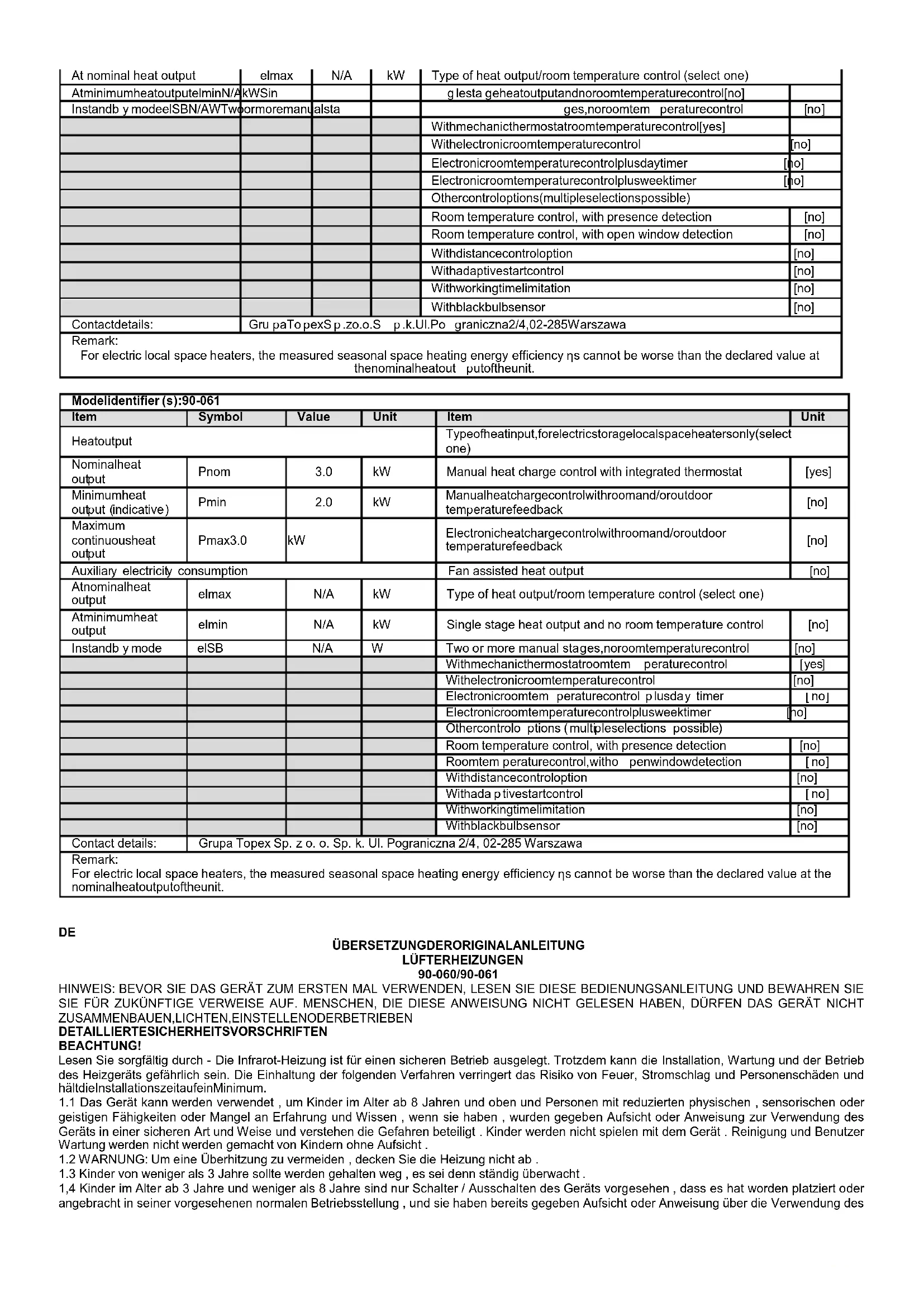

Modellkennung (s):90-061
ArtikelSymbolWertEinheitArtikelEinheit
Wärmeausgangs				ArtdesWärmeeintrags,nurfürelektrischeRaumheizgeräte(wählen Sieeinesaus)
Nennwärmeausgangs	Pnom	3.0	kW	ManuelleWärmeladungsregelungmitintegriertem Thermostat	[ja]
Mindestwärmeausgang ( indikativ )	Pmin	2.0	kW	ManuelleWärmeladungsregelungmitRückmeldungder Raum-und/oderAußentem peratur	[Nein]
Maximale Dauerwärmeausgangs	Pmax	3.0	kW	ElektronischeWärmeladungsregelungmitRaum-und/oderAußentemperaturrückmeldung	[Nein]
Hilfsstromverbrauch				FanstütztenWärmeaus gangs	[Nein]
Bei Nennwärmeausgangs	Ulme	N/A	kW	ArtderWärmeabgabe/Raumtemperaturregelung(wählenSieeine aus)
Beiminimalem Wärmeausgang	elmin	N/A	kW	EinstufigeWärmeabgabeundkeine Raumtemperaturregelung	[Nein]
Im Standby- Modus	eISB	N / A	W.	ZweiodermehrmanuelleStufen,keine Raumtemperaturregelung	[Nein]
				MitmechanischerThermostat-Raumtem peraturregelung	[ja]
				Mit elektronischer Raumtemperaturregelung	[Nein]
				ElektronischeRaumtem peraturregelung plusTag estimer	[Nein]
				ElektronischeRaumtemperaturregelungplus Wochenzeitschaltuhr	[Nein]
				AndereSteuerungsoptionen(Mehrfachauswahlmöglich)
				Raumtemperaturregelung mitAnwesenheitserkennung	[Nein]
				RaumtemperaturregelungmitErkennungoffener Fenster	[Nein]
				MitAbstandSteuerungsoption	[Nein]
				MitadaptiverStartsteuerung	[Nein]
				MitArbeitszeitbe grenzung	[Nein]
				MitschwarzemLampensensor	[Nein]
Kontaktdetails:	Gru pa Top exSp.ZoozooSp.zook.UI.Po graniczna2/4,02-285Warszawa
Anmerkung:Bei elektrischen lokalen Raumheizgeräten kann die gemessene saisonale Energieeffizienz ns der Raumheizung nicht schlechter sein als deran gegebeneWertbeiderNennwärmeleistung desGeräts.
