GEBRUIKSAANWIJZING SPA-5000 Mestic

1. Veiligheidsvoorschriften

6. Installatie van de airco

7. Bedieningshandleiding

8. Het apparaat verbinden met de app

10. Gids voor probleemoplossing

Correcte wegwerpwijze van dit product Conformiteitsverklaring Split unit airconditioner SPA-50001. Veiligheidsvoorschriften Waarschuwing Bij gebruik van deze airconditioner is het belangrijk dat u zich altijd houdt aan de veiligheidsvoorschriften. Hiermee voorkomt u het risico op persoonlijk letsel, elektrische schokken en productschade. Lees daarom vooraf alle instructies.

• Lees voor gebruik de handleiding.

• Als de gebruiksvoorwaarden niet worden nageleefd, is de fabrikant niet aansprakelijk voor schade of letsel dat is voortgekomen uit het gebruik van dit apparaat.

• Bewaar de handleiding, het garantiecertificaat en de verkoopbon.

• Er moet toezicht gehouden worden op kinderen, zodat ze niet met het toestel gaan spelen.

• Dit apparaat is niet bedoeld om te worden gebruikt door kinderen tot 8 jaar of door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of onvoldoende ervaring en kennis, tenzij ze worden begeleid of instructies hebben gekregen over hoe het apparaat te gebruiken door een persoon die verantwoordelijk is voor hun veiligheid.

• Gebruik het apparaat nooit als het zichtbaar beschadigd is, of als er breuken in het snoer zitten.

• Voer bij schade aan het apparaat, het snoer, of de stekker, nooit zelf reparaties uit. Laat dit altijd doen door de fabrikant of een gekwalificeerde monteur.

• Het apparaat is niet geschikt voor commercieel gebruik.

• Gebruik en bewaar het apparaat altijd op een droge plek.

• Gebruik nooit accessoires die niet zijn aanbevolen vanuit de fabrikant.

• Dit apparaat is alleen geschikt voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

• Het is verboden om dit product (of delen ervan) aan te passen.

• Sluit nooit meerdere elektrische apparaten aan op een stopcontact. Hiermee voorkomt u een slechte aansluiting en hoge warmtebelasting.

• Het is verboden om de portable airco (binnen- & buitenunit) in de regen of in het water te plaatsen Waarschuwingen

• Afstand tot brandende voorwerpen minimaal 2 meter i.v.m. brandpreventiemaatregelen.

• Het is gebruikers ten strengste verboden om zelf koudemiddel aan te vullen.

• Trek niet direct aan de slang en vernietig deze niet met scherpe voorwerpen. Als de slang beschadigd blijkt te zijn, stop dan met het gebruik en neem contact op met de distributeur voor reparatie. Installatielocatie van de airconditioner De airco moet geplaatst worden op een stevig, vlak oppervlak (let op: de airco mag niet scheef staan of overhellen), wanneer het apparaat in gebruik is. Op de onderstaande plekken mag deze mobiele airco niet geïnstalleerd worden:

1. In de buurt van sterke warmtebronnen, dampen en ontvlambaar of explosief gas.

2. In een omgeving die chemicaliën bevat (verdampende stoffen, organische oplosmiddelen, etc.)

3. In een natte omgeving. Zodra het regent dient de airco uit het raam gehaald te worden.

4. Voor buitengebruik moet de airco uit de buurt gehouden worden van regen en/of water.

Houd verder rekening met de volgende voorschriften:

1. Het product moet te allen tijden en in alle gevallen rechtop gehouden worden. Het is verboden het apparaat

zijwaarts of ondersteboven te houden.

2. Probeer de airco bij het verplaatsen of dragen recht te houden. Zorg ervoor dat hij niet geschud wordt of valt.

3. Zorg ervoor dat de luchttoevoer niet verstopt raakt en goed geventileerd blijft.

4. Steek geen voorwerpen door de openingen van de lucht in- en uitvoer. Voorwerpen kunnen op deze manier in

contact komen met elektrische onderdelen of de ventilator en dit zou gevaar kunnen opleveren.

5. Plaats geen zware objecten op het product.

6. Haal de stekker uit het stopcontact voordat u de airco verplaatst, onderhoud uitvoert, schoonmaakt, of voor

langere tijd niet gebruikt.

7. Trek niet aan de stekker om de machine te verplaatsen.

8. Maak het stofscherm van de luchttoevoer minstens een keer per maand schoon.

9. Als de machine voor een langere tijd niet gebruikt wordt, moet hij worden opgeslagen in een koele en droge

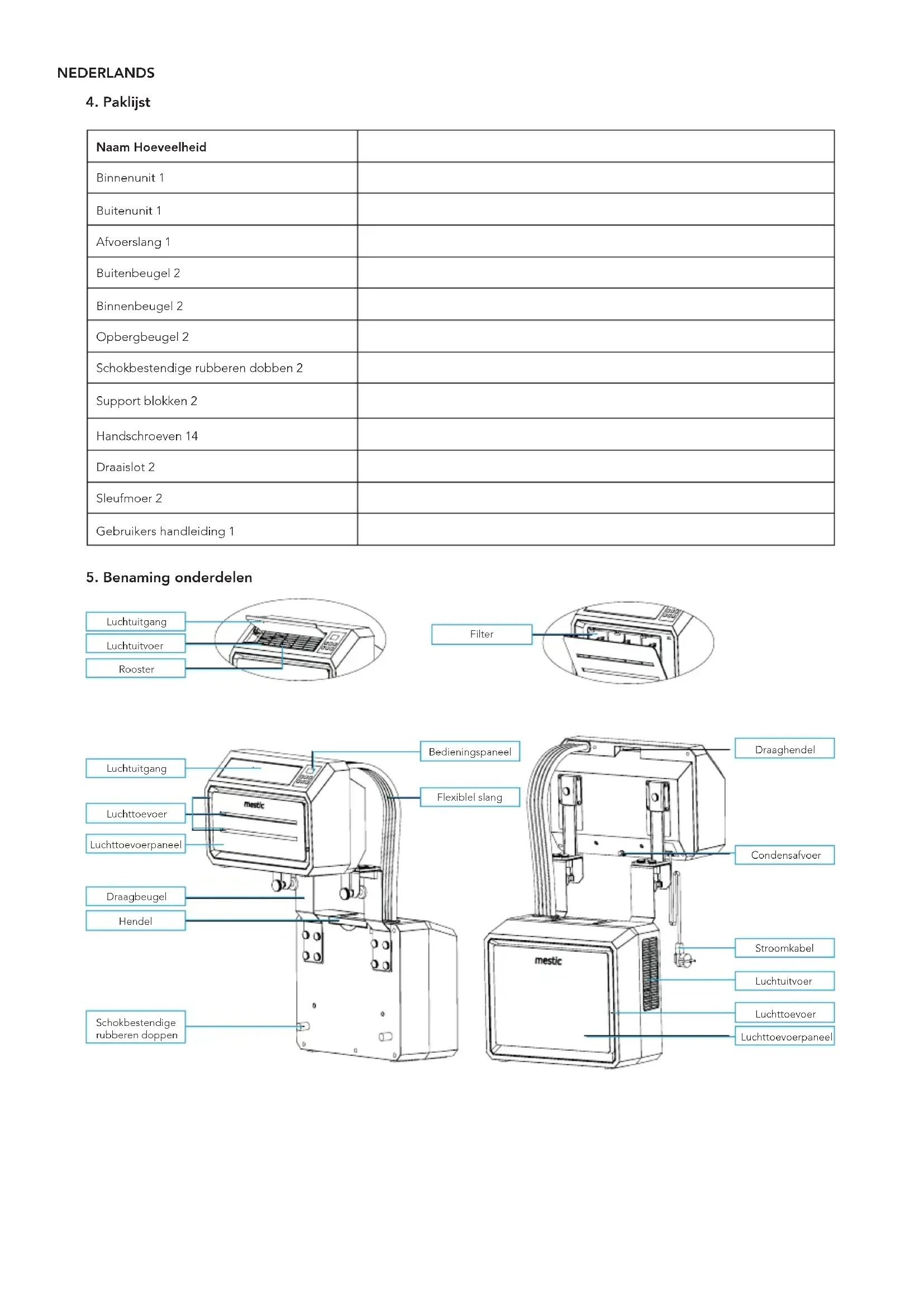

Naam Hoeveelheid Binnenunit 1 Buitenunit 1 Afvoerslang 1 Buitenbeugel 2 Binnenbeugel 2 Opbergbeugel 2 Schokbestendige rubberen dobben 2 Support blokken 2 Handschroeven 14 Draaislot 2 Sleufmoer 2 Gebruikers handleiding 1 Luchtuitgang Luchtuitvoer Rooster Luchtuitgang Draaghendel Filter Bedieningspaneel Flexiblel slang Condensafvoer Stroomkabel Luchtuitvoer Luchttoevoer Luchttoevoerpaneel Luchttoevoer Luchttoevoerpaneel Draagbeugel Hendel Schokbestendige rubberen doppenAccessoires Bedieningspaneel NEDERLANDS Draaislot Sleuf moer Support blok Buitenbeugel Binnenbeugel Handschroef Handschroef Handschroef Schokbestendige rubberen dop Opbergbeugel Digitaal weergavescherm Temperatuur verhogen Temperatuur verlagen Lage windsnelheid Wi-Fi verbinding Middel windsnelheid Alleen ventileren Hoge windsnelheid A/C Modus Slaapmodus Modus Windsnelheid Aan / Uit6. Installatie van de airco

1. Pak de machine en de accessoires uit en controleer of de slang tussen de binnen- en buitenunit goed

aangesloten is. Controleer ook of de condens water afvoer voorzien is van een rubberen afdekking. Check ten slotte of de accessoires compleet zijn.

2. Installeer de accessoires zoals aangegeven in de afbeelding. Verbind de buitenbeugel met het support blok en

de binnenbeugel door de handschroeven aan te draaien. Zo vormt u de draagbeugel.

2.1 Installeer de beugel zoals te zien is in onderstaande afbeelding. Monteer de binnen- en de buitenunit aan de

beugel om de twee delen vast te zetten. U zet de units aan de beugel vast door de handschroeven aan te draaien in de daarvoor bestemde gaten.

2.2 Plaats de shockbestendige rubbers op de achterkant van de buitenunit.

2.3 Installeer de volledige unit in het raam van de caravan en draai de beugel goed aan (zie afbeelding).

Open de luchtuitlaat Draai de luchtuitlaat handmatig omhoog, zodat hij maximaal geopend is (zie afbeelding). Airco activeren Steek de stekker in het stopcontact. Als u een korte piep hoort en ziet dat het bedieningspaneel oplicht en meteen weer uitgaat, betekent dit dat de machine geactiveerd is. Aanzetten Druk op de “ON/OFF knop om de machine aan te zetten. Als u twee korte piepjes hoort en de temperatuur digitaal wordt weergegeven op de airco, is de airco ingeschakeld. Wanneer de airco ingeschakeld wordt, staat de temperatuur standaard ingesteld op 22 °C. De lampjes van ‘(M) middel wind snelheid’ en ‘airconditioning’ gaan schijnen en de ventilator van de binnenunit gaat aan. De temperatuursensor meet de omgevingstemperatuur en als deze hoger is dan 22 °C begint de buitenunit te werken om de temperatuur naar beneden te krijgen. Is de omgevingstemperatuur al lager dan 22 °C? Dan start de buitenunit niet. Windsnelheid Wanneer op de “SPEED” drukt, kan de machine een korte piep laten horen. Met deze knop kunt u de ventilator van de binnenunit instellen op “(L)Lage windsnelheid ”, “(M) Middel windsnelheid” of “(H) Hoge windsnelheid”. De corresponderende lampjes geven aan welke instelling geselecteerd is. Schakelen tussen A/C modus en fan modus Door op de “MODE” knop te drukken schakelt u over van A/C naar alleen ventilatiemodus. Het lampje naast “Fan” gaat aan en het lampje naast “A/C” gaat uit. De compressor en de ventilator van de buitenunit schakelen uit. Alleen de ventilator van de binnenunit blijft aan. Zo geniet u wel van een frisse wind, maar wordt er niet gekoeld. Druk opnieuw op de “MODE” knop om terug te schakelen naar A/C modus. Temperatuur instellen Wanneer u de “UP” knop indrukt, laat de machine elke keer een korte piep horen. De temperatuur wordt telkens verhoogd met 1 °C. De hoogst mogelijke temperatuurinstelling is 30 °C. Wanneer u de “DOWN” knop indrukt, laat de machine elke keer een korte piep horen. De temperatuur wordt telkens verlaagd met 1 °C. De laagst mogelijke temperatuurinstelling is 16 °C. Slaapmodus Druk op de “SLEEP” knop om de slaapmodus te activeren. Na 6 seconden schakelen alle verlichting en het digitale weergavescherm uit en gaat de airco in slaapstand. De ventilator van de binnenunit blijft draaien op lage (L) windsnelheid. Zo heeft u geen last van licht en geluid, en kunt u rustig slapen. Wanneer u op een willekeurige knop op het bedieningspaneel drukt, piept de machine kort en keert hij terug naar zijn originele werkmodus. Wi-Fi verbinding Steek de stekker van de airconditioner in het stopcontact: de airconditioner staat in de stand-bymodus, alle aanraaktoetsen lichten op. Het Wi-Fi-indicatielampje knippert langzaam voor ongeveer 10 seconden (het apparaat zoekt naar Wi-Fi). Wanneer het apparaat verbinding maakt met Wi-Fi, knippert het lampje snel (3x per seconde). Nadat de Wi-Fi-verbinding tot stand is gebracht, brandt het Wi-Fi-lampje zonder te knipperen, wat aangeeft dat de Wi-Fi correct is verbonden. Om een nieuwe Wi-Fi-verbinding te maken, drukt u 3 seconden op de ventilatorknop totdat u een ‘piep’ hoort om de Wi-Fi- modus te verlaten. Druk nogmaals 3 seconden op de ventilatorknop, totdat u een ‘piep’ hoort, om de Wi-Fi-modus weer te starten. Volg de stappen onder ‘Het apparaat verbinden met de app’ om het apparaat met je telefoon te verbinden. Uitschakelen Druk op de “ON/OFF” knop om de airconditioning uit te schakelen. De machine laat een lange pieptoon horen en alle verlichting schakelt uit. De machine stopt met werken en gaat in standby modus tot het apparaat weer ingeschakeld wordt. Luchtuitlaat Luchtuitlaat8. Het apparaat verbinden met de app De app installeren

1. Download de gratis Tuya Smart app in de Apple App Store of de Google Play Store.

2. Maak een account aan of log in. Voer een geldig e-mailadres in om de verificatiecode te ontvangen.

Het apparaat verbinden met de app 1. Steek de stekker van de airconditioner in het stopcontact, zorg ervoor dat u Wi-Fi-verbinding en Bluetooth hebt ingeschakeld. De airconditioner staat in de stand-bymodus, alle aanraaktoetsen lichten op.

2. Open de app, log in en druk op de knop 'Apparaat toevoegen'.

3. Selecteer "grote huishoudelijke apparaten", selecteer "airconditioner (Bluetooth+Wi-Fi)" en accepteer indien nodig de

locatieservices. 4. Controleer of het Wi-Fi-lampje op het apparaat snel knippert (3x per seconde). Als het lampje langzaam knippert, houdt u de ventilatorknop 3 seconden ingedrukt totdat u een 'piep' hoort om de Wi-Fi-modus te verlaten. Druk nogmaals 3 seconden op de ventilatorknop, totdat u een ‘piep’ hoort, om de Wi-Fi-modus weer te starten.

5. Bevestig in de app dat het lampje snel knippert.

6. Selecteer het Wi-Fi-netwerk waarmee u normaal verbonden bent en voer uw Wi-Fi-wachtwoord in*.

7. Klik op 'volgende' om de airconditioner te koppelen met de app.

*Let op: U kunt alleen verbinding maken met het apparaat via een 2,4 GHz wifi-verbinding. App-functies Als zowel uw smartphone als de airconditioner met internet zijn verbonden, kunt u overal verbinding maken met het apparaat.

1. Aan/uitknop: U kunt de aan/uitknop gebruiken om het apparaat in of uit te schakelen, waar u ook bent.

2. Temperatuurinstellingen: U kunt de temperatuur instellen van 16 °C tot 30 °C.

3. Huidige temperatuur: U kunt de huidige omgevingstemperatuur controleren.

4. Bedrijfsmodus: U kunt de modus wijzigen naar koelen of ventileren.

5. Ventilatorsnelheid: U kunt de ventilatorsnelheid wijzigen naar laag, midden of hoog.

6. Slaapstand: Deze functie zorgt ervoor dat het apparaat zo min mogelijk geluid maakt.

NEDERLANDS9. Foutcodelijst Indien het apparaat niet of onvoldoende werkt: Controleer of er een foutcode in het display zichtbaar is, raadpleeg de foutcode tabel voor een oplossing. Indien er geen foutcode in het display zichtbaar is, doorloop de storingstabel voor een mogelijke oplossing.

10. Gids voor probleemoplossing

Foutcode tabel Foutcode Oorzaak Oplossing E1 Storing ruimtetemperatuur sensor Neem contact op met de dealer E2 Storing systeemtemperatuur sensor E4 Onvoldoende koudemiddel E5 Ventilator storing E6 Condenswaterpomp storing Foutcode tabel Foutcode Oorzaak Oplossing Het apparaat gaat niet aan De stroom is niet ingeschakeld Schakel de stroom weer in Beschadigd stopcontact Schakel de stroom uit en controleer/ repareer het stopcontact Onbekende reden Neem comtact op met de dealer Weinig luchtverplaatsing of beperkt koeleffect De laagste ventilatiestand is geselecteerd Selecteer de middel of hoge ventilatie- stand Het luchtlter is vervuild Controleer en reinig het lter De lucht toe- of afvoer van de binnenunit is geblokkeerd Controleer of de unit niet geblokkeerd is en verwijder de obstructie De lucht toe- of afvoer van de buitenunit is geblokkeerd Controleer of de unit niet geblokkeerd is en verwijder de obstructie De omgevingstemperatuur is te laag of hoog De omgevingstemperatuur moet tussen de 16 en 40°C zijn Onvoldoende spanning van de stroom- toevoer Raadpleeg een installateur of gebruik een andere stroomaansuiting Alleen luchtverplaatsing maar geen koeleffect Het apparaat draait in ventilatiestand Selecteer de koelmodus (A/C) De koelmodus is zojuist automatisch uitgeschakeld Wacht ca 3-5 minuten totdat de thermo- staat weer inschakelt Abnormale geluiden of trillingen De montagebeugels zijn niet juist geinstalleerd op het voertuig, of de montageschroeven van het apparaat zijn onvoldoende aangedraaid Controleer of de montagebeugel goed vast zit en draai de montageschroeven van het apparaat goed Er lekt water uit de binnenunit De rubberen stop aan de onderzijde van de binnenunit ontbreekt, of is onvoldoen- de aangedrukt Controleer de stop of plaats deze opnieuw Het apparaat staat te schuin Het apparaat moet horizontaal gemon- teerd zijn (maximale hoek <3°) Het apparaat geeft een verbande geur af Er is een serieus probleem Schakel het apparaat direct uit en neem contact op met de dealer NEDERLANDS11. Onderhoud Schoonmaken Let op: verwijder de stekker uit het stopcontact voordat u het product schoonmaakt. Voor het schoonmaken van de buitenkant: Neem de buitenkant af met een vochtige doek. Maak het apparaat vervolgens goed droog met een droge doek. Zorg ervoor dat er geen water of schoonmaakmiddel in de machine komt. Maak de airco niet schoon met een agressief schoonmaak middel en/of benzine. Filter schoonmaken: Het is belangrijk om het stof regelmatig uit het filter te verwijderen. Verwijder het filter zoals aangegeven op de afbeelding hieronder. Maak het filter schoon met kraanwater en/of een stofzuiger om de viezigheid uit het filter te verwijderen. Zorg ervoor dat het filter opgedroogd is voordat u het terug in de airco stopt. Gebruik geen water dat heter is dan 40 °C voor het schoonmaken en stel het filter niet bloot aan de zon. Onderhoud Verwijder de rubberen afsluiting van condenswater afvoer en laat het condensatievocht leeglopen in een daarvoor bestemde plek, wanneer u de airco voor een langere tijd op gaat bergen. Plaats de ‘rubberen afsluiting daarna terug. Maak de airco schoon volgens de richtlijnen onder ‘schoonmaken’. Berg de airco op in een koele en droge plek. Wij raden aan om de airco terug in zijn verpakking te plaatsen als u hem opbergt. Zo voorkomt u dat er zich vuil en stof op de airco verzamelt Trek aan de hendel Filter trek lift NEDERLANDSOpbergen & vervoeren U kunt de airco eenvoudig transporteren en compact opbergen. Gebruik de handschroeven om de draagbeugel aan de binnenunit te installeren, zoals te zien op de afbeelding. Gebruik de handschroeven om de draagbeugel aan de buitenunit te installeren, zoals te zien op de afbeelding. Zo creëert u een compact geheel dat u makkelijk kun vervoeren en opbergen. Bewaar de airco op een koele, droge plek. Correcte wegwerpwijze van dit product Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Recycle het verantwoord om duurzaam hergebruik van materiële hulpbronnen te bevorderen en om mogelijke schade aan de omgeving of menselijke gezondheid te voorkomen. Wilt u het gebruikte apparaat terugbrengen? Lees de garantievoorwaarden van waar het product gekocht is. Hier kunt u het product teruggeven voor omgevingsveilige recycling. Conformiteitsverklaring Hiermee verklaart Gimeg Nederland B.V., dat het apparaat SPA-5000, voldoet aan de basiseisen en andere relevante voorschriften die onder de Europese richtlijn standaard EU206-2012 vallen. EN 60335-1:2012+A11+A13+ A1 +A2+A14 EN 60335-2-40:2003+A11+A12 +A1+A2+A13 EN 62233: 2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-3:2013+A1

EN IEC 61000-3-2 2019

Een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op de achterzijde is vermeld. NEDERLANDSTable of contents
