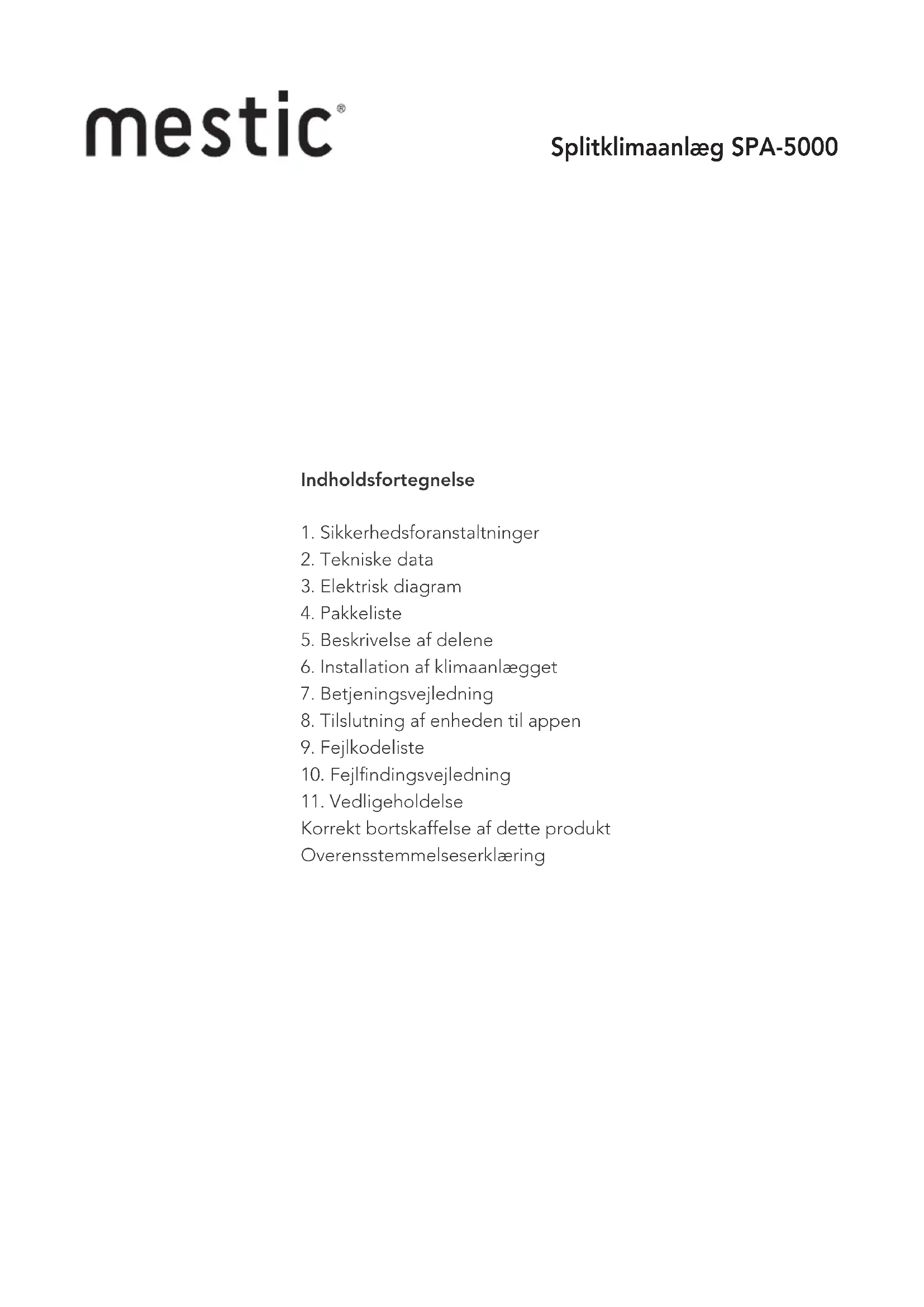

BRUGSANVISNING SPA-5000 Mestic

1. Sikkerhedsforanstaltninger

5. Beskrivelse af delene

6. Installation af klimaanlægget

7. Betjeningsvejledning

8. Tilslutning af enheden til appen

10. Fejlfindingsvejledning

Korrekt bortskaffelse af dette produkt Overensstemmelseserklæring Splitklimaanlæg SPA-50001. Sikkerhedsforanstaltninger Advarsel Når du bruger dette klimaanlæg, er det vigtigt, at du altid overholder sikkerhedsforanstaltningerne. Dette forhindrer risiko for personskade, elektrisk stød og produktskade. Læs derfor alle instruktioner på forhånd

• Læs vejledningen før brug.

• Hvis betingelserne ikke overholdes, er producenten ikke ansvarlig for ejendomsskader eller personskader som følge af brugen af denne enhed.

• Gem vejledningen, garantibeviset og salgskvitteringen.

• Børn bør holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Denne enhed er ikke beregnet til brug af børn op til 8 år og personer med begrænsede fysiske, sensoriske eller mentale evner eller utilstrækkelig erfaring og viden, medmindre de er under opsyn eller har modtaget instruktioner om, hvordan enheden skal bruges af en person, som er ansvarlig for deres sikkerhed.

• Brug aldrig apparatet, hvis der er synlige skader eller brud på kablet.

• Reparer aldrig enheden selv, hvis enheden, ledningen eller stikket er beskadiget. Lad altid dette blive udført af producenten eller en kvalificeret tekniker.

• Enheden er ikke egnet til kommerciel brug.

• Brug og opbevar altid enheden på et tørt sted.

• Brug aldrig tilbehør, der ikke anbefales af producenten.

• Dette apparat er kun egnet til husholdningsbrug og til det formål, det er beregnet til.

• Det er forbudt at ændre dette produkt (eller dele af det).

• Tilslut aldrig flere elektriske apparater til én stikkontakt. Dette forhindrer en dårlig forbindelse og høj varmebelastning.

• Det er forbudt at placere det bærbare klimaanlæg (indendørs- og udendørsenhed) i regn eller i vand Advarsler

• Hold en afstand til brændbare genstande på mindst 2 meter på grund af brandforebyggende foranstaltninger.

• Det er strengt forbudt for brugerne at tilføje kølemiddel selv.

• Træk ikke direkte i slangen eller ødelæg den med skarpe genstande. Hvis slangen viser sig at være beskadiget, skal du stoppe brugen og kontakte forhandleren for reparation. Installationssted til klimaanlægget Klimaanlægget skal placeres på en fast, flad overflade (bemærk: klimaanlægget må ikke vippes), når apparatet er i brug. Dette mobile klimaanlæg må ikke installeres følgende steder:

1. I nærheden af stærke varmekilder, dampe og brandfarlige eller eksplosive gasser.

2. I et miljø, der indeholder kemikalier (fordampningsstoffer, organiske opløsningsmidler osv.)

3. I et vådt miljø. Så snart det regner, skal klimaanlægget fjernes fra vinduet.

4. Til udendørs brug skal klimaanlægget holdes væk fra regn og/eller vand.

Tag også følgende regler i betragtning:

1. Produktet skal være opretstående og i alle tilfælde. Hold ikke enheden sidelæns eller på hovedet.

2. Prøv at holde klimaanlægget lige, når du flytter eller bærer det. Sørg for, at det ikke rystes eller tabes.

3. Sørg for, at lufttilførslen ikke er tilstoppet og forbliver godt ventileret.

4. Indsæt ikke genstande gennem åbningerne i luftindtaget og -udløbet. På denne måde kan genstande komme

i kontakt med elektriske dele eller blæseren, og det kan være farligt.

5. Placer ikke tunge genstande på produktet.

6. Tag stikket ud af stikkontakten, før du flytter klimaanlægget, udfører vedligeholdelse, rengøring eller ikke bruger

7. Træk ikke i stikket for at flytte maskinen.

8. Rengør støvskærmen ved lufttilførslen mindst en gang om måneden.

9. Hvis maskinen ikke skal bruges i lang tid, skal den opbevares køligt og tørt. Rengør og tør klimaanlægget i god tid.

DANSKSpænding 220~240V 50/60Hz Luftstrømskapacitet 300-350 m3/t Kølekapacitet 5100 BTU (1495 W) Affugtningskapacitet 1,56 L p/u Effekt 600 W Isolationsklasse IPX4 Kølemiddel R290 (120 g) Kompressortype Rotortype Enhedens indvendige dimensioner 45,4 x 30,8 x 20,4cm Støj 55 dB Enhedens udvendige dimen- sioner 44,3 x 37,3 x 20,1cm Vægt 24,5 kg

Navn Antal Indvendig enhed 1 Udvendig enhed 1 Aøbsslange 1 Udvendigt beslag 2 Indvendigt beslag 2 Opbevaringsbeslag 2 Stødsikre gummiblokke 2 Støtteblokke 2 Håndskruer 14 Drejelås 2 Hulmøtrik 2 Brugervejledning 1 Luftudtag Luftudløb Gitter Luftindløb Håndtag Filter Skærm Slange Kondensdræn Strømkabel Luftudtag Luftindløb Panel til luftindløb Luftindløb Panel til luftindløb Beslag Håndtag Stødsikre gummidæmpere DANSKOpbevaringsbeslag Tilbehør Kontrolpanel Lås Støtteblok Udvendigt beslag Indvendigt beslag Håndskrue Håndskrue Håndskrue Stødsikre gummidæmpere DANSK Hulmøtrik Digitalt display Øg temperatur Sænk temperatur Lav vindhastighed Wi-Fi forbindelse Middel vindhastighed Ventilation Høj vindhastighed Klimaanlægstilstand Nat-tilstand Tilstand Vindhastighed Tænd/slukStødsikre gummidæmpere Stødsikre gummidæmpere Lås Slange Beslag Udendørsenhed

6. Installation af klimaanlægget

1. Pak maskinen og tilbehøret ud, og kontroller, at slangen mellem indendørs- og udendørsenheden er korrekt

tilsluttet. Kontroller også, om kondensdrænet har et gummidæksel. Kontroller endelig, om tilbehøret er komplet.

2. Installer tilbehøret som vist på billedet. Tilslut det udvendige beslag til støtteblokken og det indvendige beslag

ved at stramme håndskruerne. Sådan danner du bærehåndtaget.

2.1 Monter beslaget som vist på figuren herunder. Installer indendørs- og udendørsenhederne på beslaget for at

fastgøre de to dele. For at fastgøre enhederne til beslaget skal du stramme håndskruerne i de relevante huller.

2.2 Anbring de stødsikre gummiblokke på bagsiden af udendørsenheden.

2.3 Installer hele enheden i campingvognens vindue, og stram beslaget korrekt (se figuren).

DANSK Indendørsenhed7. Betjeningsvejledning Åbn luftudløbet Drej luftudløbet manuelt opad, så det åbnes helt (se billedet). Aktiver klimaanlægget Sæt stikket i stikkontakten. Hvis du hører et kort bip og ser, at betjeningspanelet lyser og slukker med det samme, betyder det, at maskinen er aktiveret. Tænd enheden Tryk på tænd/sluk-knappen for at tænde maskinen. Hvis du hører to korte bip, og temperaturen vises digitalt på klimaanlægget, er klimaanlægget tændt. Når klimaanlægget er tændt, er temperaturen som standard indstillet til 22 °C. Lysene for “(M) middel vindhastighed” og ”klimaanlæg” lyser, og ventilatoren på indendørsenheden tændes. Temperatursensoren måler omgivelsestemperaturen, og hvis den overstiger 22 °C, begynder udendørsenheden at arbejde for at sænke temperaturen. Er omgivelsestemperaturen allerede under 22 °C? Så starter udendørsenheden ikke. Vindhastighed Når der trykkes på “SPEED”, udsender maskinen muligvis et kort bip. Denne knap giver dig mulighed for at indstille indendørsenhedens ventilator til "(L) lav vindhastighed", "(M) middel vindhastighed" eller "(H) høj vindhastighed". De tilhørende lamper angiver, hvilken indstilling der er valgt. Skift mellem aircondition og ventilator Du kan skifte fra aircondition til ventilator ved at trykke på knappen "MODE". Lyset ved siden af "Fan" tændes, og lyset ved siden af "A/C" slukkes. Kompressoren og ventilatoren på den udendørs enhed er slukket. Det er kun indendørsenhedens ventilator, der forbliver tændt. På denne måde kan du nyde en forfriskende brise uden at bruge kølefunktionen. Ved at trykke på "MODE" knappen igen kan du skifte tilbage til A/C-tilstand. Indstilling af temperaturen Når du trykker på knappen "OP", udsender maskinen et kort bip hver gang. Temperaturen øges hver gang med 1 °C. Den højest mulige temperaturindstilling er 30 °C. Når du trykker på knappen "NED", udsender maskinen et kort bip hver gang. Temperaturen sænkes med 1 °C hver gang. Den lavest mulige temperaturindstilling er 16 °C. Dvaletilstand Tryk på "SLEEP"-knappen for at aktivere dvalefunktionen. Efter 6 sekunder slukker alle lys, og det digitale display og klimaanlægget går i dvale. Indendørsenhedens ventilator fortsætter med at køre ved lav (L) vindhastighed. På denne måde bliver du ikke generet af lys og lyd, og du kan sove fredeligt. Når du trykker på en vilkårlig knap på betjeningspanelet, bipper maskinen kort og vender tilbage til sin oprindelige driftstilstand. WI-FI-forbindelse Sæt klimaanlæggets stik i stikkontakten: klimaanlægget er i standby-tilstand, lyser alle touch-knapper. Indikatorlyset for Wi-Fi-forbindelse blinker langsomt i ca. 10 sekunder (det leder efter Wi-Fi). Når enheden opretter forbindelse til Wi-Fi, blinker lyset hurtigt (3x i sekundet). Når WI-FI-forbindelsen er forbundet, vil Wi-Fi-lyset være tændt uden at blinke, hvilket indikerer, at WI-FI er korrekt forbundet. For at oprette en ny Wi-Fi-forbindelse, tryk på knappen for ventilatorhastighed i 3 sekunder indtil du hører et 'bip' for at forlade Wi-Fi-tilstand. Tryk på knappen for ventilatorhastighed igen i 3 sekunder, indtil du hører et 'bip', for at starte Wi-Fi-tilstanden igen. Følg trinene under 'Tilslutning af enheden til appen' for at forbinde enheden til din telefon. Sluk enheden Tryk på tænd/sluk-knappen for at slukke for klimaanlægget. Maskinen bipper længe, og alle lys slukker. Maskinen holder op med at arbejde og går i standbytilstand, indtil maskinen tændes igen. Luftudtag Luftudtag DANSK8. Koble enheten til appen Installere appen

DANSK9. Fejlkodeliste Hvis enheden ikke fungerer eller fungerer utilstrækkeligt: Kontroller, om en fejlkode vises på displayet, og se fejlkodetabellen for en løsning. Hvis der ikke vises en fejlkode på displayet, skal du gå igennem fejltabellen for at finde en mulig løsning.

Fejlkoder Fejlkode Årsag Løsning E1 Fejl i rumtemperaturføler Kontakt forhandleren E2 Fejl i systemtemperaturføler E4 Utilstrækkeligt kølemiddel E5 Fejl i blæser E6 Funktionsfejl i kondenspumpe Fejlvejledning Problem Årsag Løsning Enheden vil ikke tænde Ingen strøm Tænd for strømmen Stikkontakten er beskadiget Sluk for strømmen, og kontroller/reparer stikkontakten Ukendt årsag Kontakt forhandleren Lille luftforskydning eller begrænset køleeffekt Den laveste ventilationsindstilling er valgt Vælg middel eller høj ventilationshas- tighed Luftlteret er beskidt Kontroller og rengør lteret Indendørsenhedens lufttilførsel eller udstødning er blokeret Kontroller, at enheden ikke er blokeret, og fjern forhindringen Lufttilførslen eller udstødningen fra udendørsenheden er blokeret Kontroller, at enheden ikke er blokeret, og fjern forhindringen Omgivelsestemperaturen er for lav eller høj Omgivelsestemperaturen skal være mellem 16 og 40 °C Utilstrækkelig spænding fra strømforsy- ningen Kontakt en installatør, eller brug en anden strømforbindelse Kun luftforskydning, men ingen køleeffekt Enheden kører i ventilationstilstand Vælg køletilstand (klimaanlæg) Køletilstanden er netop slukket auto- matisk Vent cirka 3-5 minutter, indtil termostaten tænder igen Unormale lyde eller vibrationer Monteringsbeslagene er ikke korrekt installeret på køretøjet, eller enhedens monteringsskruer er ikke tilstrækkeligt strammet Kontroller, at monteringsbeslaget er stramt, og stram enhedens monterings- skruer Der lækker vand fra indendørsenheden Gummiproppen i bunden af indendørsen- heden mangler eller er ikke tæt nok Kontroller eller udskift proppen Enheden står på skrå Enheden skal monteres vandret (maksimal vinkel < 3°) Enheden udsender en lugt Der er et alvorligt problem Sluk straks for enheden, og kontakt forhandleren DANSK11. Vedligeholdelse Rengøring Forsigtig: Tag netledningen ud, inden produktet rengøres. Til rengøring af ydersiden: Tør ydersiden af med en fugtig klud. Tør derefter enheden grundigt med en tør klud. Lad ikke vand eller vaskemiddel trænge ind i maskinen. Rengør ikke klimaanlægget med et aggressivt rengøringsmiddel og/eller benzin. Rengør filteret: Det er vigtigt regelmæssigt at fjerne støvet fra filteret. Fjern filteret som vist på billedet herunder. Rengør filteret med postevand og/eller en støvsuger for at fjerne snavs fra filteret. Sørg for, at filteret er tørret, før du sætter det tilbage i klimaanlægget. Brug ikke vand, der er varmere end 40 °C til rengøring, og udsæt ikke filteret for sollys. Vedligeholdelse Fjern gummipakningen fra kondensdrænet, og tøm kondensvandet på et passende sted, når du opbevarer klimaanlægget i en længere periode. Sæt derefter gummipakningen tilbage. Rengør klimaanlægget i henhold til retningslinjerne under “rengøring”. Opbevar klimaanlægget på et køligt og tørt sted. Vi anbefaler, at du stiller klimaanlægget tilbage i emballagen, når du opbevarer det. Dette forhindrer snavs og støv i at samle sig på klimaanlægget. Træk i håndtaget Filter Træk Løft DANSKOpbevaring og transport Du kan nemt transportere klimaanlægget og opbevare det kompakt. Brug håndskruerne til at installere bærebeslaget på indendørsenheden, som vist på billedet. Brug håndskruerne til at montere bærebeslaget på udendørsenheden som vist på billedet. På den måde skaber du en kompakt helhed, som du let kan transportere og opbevare. Opbevar klimaanlægget på et køligt, tørt sted. Korrekt bortskaffelse af dette produkt. Dette symbol betyder, at dette produkt ikke skal bortskaffes sammen med normalt husholdningsaffald (2012/19/EU). Genbrug det ansvarligt for at fremme bæredygtig genbrug af materielle ressourcer og for at forhindre potentiel skade på miljøet eller menneskers sundhed. Vil du returnere den brugte enhed? Læs garantibetingelserne for, hvor produktet blev købt. Her kan du returnere produktet til miljøvenlig genbrug. Overensstemmelseserklæring Gimeg Nederland B.V. erklærer hermed, at SPA-5000-enheden overholder de grundlæggende krav og andre relevante forskrifter, der falder ind under den europæiske direktivstandard EU206-2012. EN 60335-1:2012+A11+A13+ A1 +A2+A14 EN 60335-2-40:2003+A11+A12 +A1+A2+A13 EN 62233: 2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-3:2013+A1

EN IEC 61000-3-2 2019

Du kan anmode om en fuldstændig overensstemmelseserklæring fra adressen på bagsiden. DANSKInnehållsförteckning
