BRUKSANVISNING SPA-5000 Mestic

Innehållsförteckning

1. Säkerhetsregler
2. Tekniska data
3. Elschema
4. Leveranslista
5. Beteckning på delar
6. Installation av luftkonditioneringen
7. Bruksanvisning
8. Anslutning av enheten till appen
9. Felkodlista
10. Felsökningsguide
11. Underhåll
    Korrekt kasserande av denna produkt
    Försäkran om överensstämmelse

1. Säkerhetsregler

Varning

Vid användning av denna luftkonditionering är det viktigt att du alltid följer säkerhetsföreskrifterna. Detta förhindrar risk för personskador, elektriska stötar och produktskador. Läs därför alla instruktioner i förväg

• Läs bruksanvisningen före användning.
• Om villkoren inte följs ansvarar tillverkaren inte för skada eller personskada som uppstår till följd av användning av denna produkt.
• Spara manualen, garantibeviset och försäljningskvittot.
• Barn bör övervakas för att säkerställa att de inte leker med maskinen.
• Denna apparat är inte avsedd att användas av barn upp till 8 år och personer med begränsade fysiska, sensoriska eller mentala förmågor eller otillräcklig erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner om hur de ska använda apparaten av en ansvarig person för deras säkerhet.
• Använd aldrig apparaten om den är synligt skadad eller om det finns brott på sladden.
• Reparera aldrig enheten själv om apparaten, sladden eller kontakten är skadad. Låt alltid detta utföras av tillverkaren eller av en kvalificerad tekniker.
• Apparaten är inte lämplig för kommersiellt bruk.
• Använd och förvara alltid apparaten på en torr plats.
• Använd aldrig tillbehör som inte rekommenderas av tillverkaren.
• Denna apparat är endast lämplig för hushållsbruk och för det ändamål som den är avsedd för.
• Det är förbjudet att modifiera denna produkt (eller delar av den).
  • Anslut aldrig flera elektriska apparater till ett eluttag. Detta förhindrar dålig anslutning och hög värmebelastning.
• Det är förbjudet att placera den bärbara luftkonditioneringen (inomhus och utomhus) i regn eller vatten

Varningar

• Avständ till brinnande föremål ska vara minst 2 meter på grund av brandförebyggande åtgärder.
• Användare är strängt förbjudna att själva tillsätta köldmedium.
• Dra inte direkt i slangen eller förstör den med vassa föremål. Om slangen visar sig vara skadad, avbryt användningen och kontakta distributören för reparation.

Installationsplats för luftkonditioneringen

Luftkonditioneringen måste placeras på en fast, plan yta (observera: luftkonditioneringen får inte lutas) under användning. Denna mobila luftkonditionering får inte installeras på följande platser:

1. Nära starka värmekällor, ångor och brandfarlig eller explosiv gas.
2. I en miljö som innehåller kemikalier (förångande ämnen, organiska lösningsmedel, etc.)
3. I en blöt miljö. Så snart det regnar måste luftkonditioneringen tas bort från fönstret.
4. För utomhusbruk måste luftkonditioneringen hållas borta från regn och / eller vatten.

Ta också hänsyn till följande föreskrifter:

1. Produkten måste alltid och i alla fall förvaras upprätt. Håll inte apparaten i sidled eller upp och ner.
2. Försök att hålla luftkonditioneringen rak när du flyttar eller bär den. Se till att den inte skakas eller tappas.
3. Se till att lufttillförseln inte är igensatt och förblir väl ventilerad.
4. Stick inte in föremål genom luftintagets och utloppets öppningar. Föremål kan komma i kontakt med elektriska delar eller fläkten på detta sätt och kan vara farliga.
5. Placera inte tunga föremål på produkten.
6. Ta ut kontakten ur uttaget innan du flyttar luftkonditioneringen, utför underhåll, rengör eller inte använder den på länge.
7. Dra inte i kontakten för att flytta maskinen.
8. Rengör dammskyddet för lufttillförseln minst en gång i månaden.
9. Om maskinen inte ska användas under en längre tid måste den förvaras svalt och torrt. Rengör och torka luftkonditioneringen i god tid.

2. Tekniska data

Spänning 220~240V 50/60Hz Luftflödeskapacitet 300-350 m3/t
Kylningskapacitet 5100 BTU (1495 W) Avfuktningskapacitet 1,56 L p/u
Kraft 600 W Isolationsklass IPX4
Kylmedel R290(120g) Kompressortyp Rotortyp
Inre mått 45,4 X 30,8 X 20,4cm Ljud 55 dB
Yttre mått 44,3 X 37,3 X 20,1cm Vikt 24,5 kg

3. Elschema

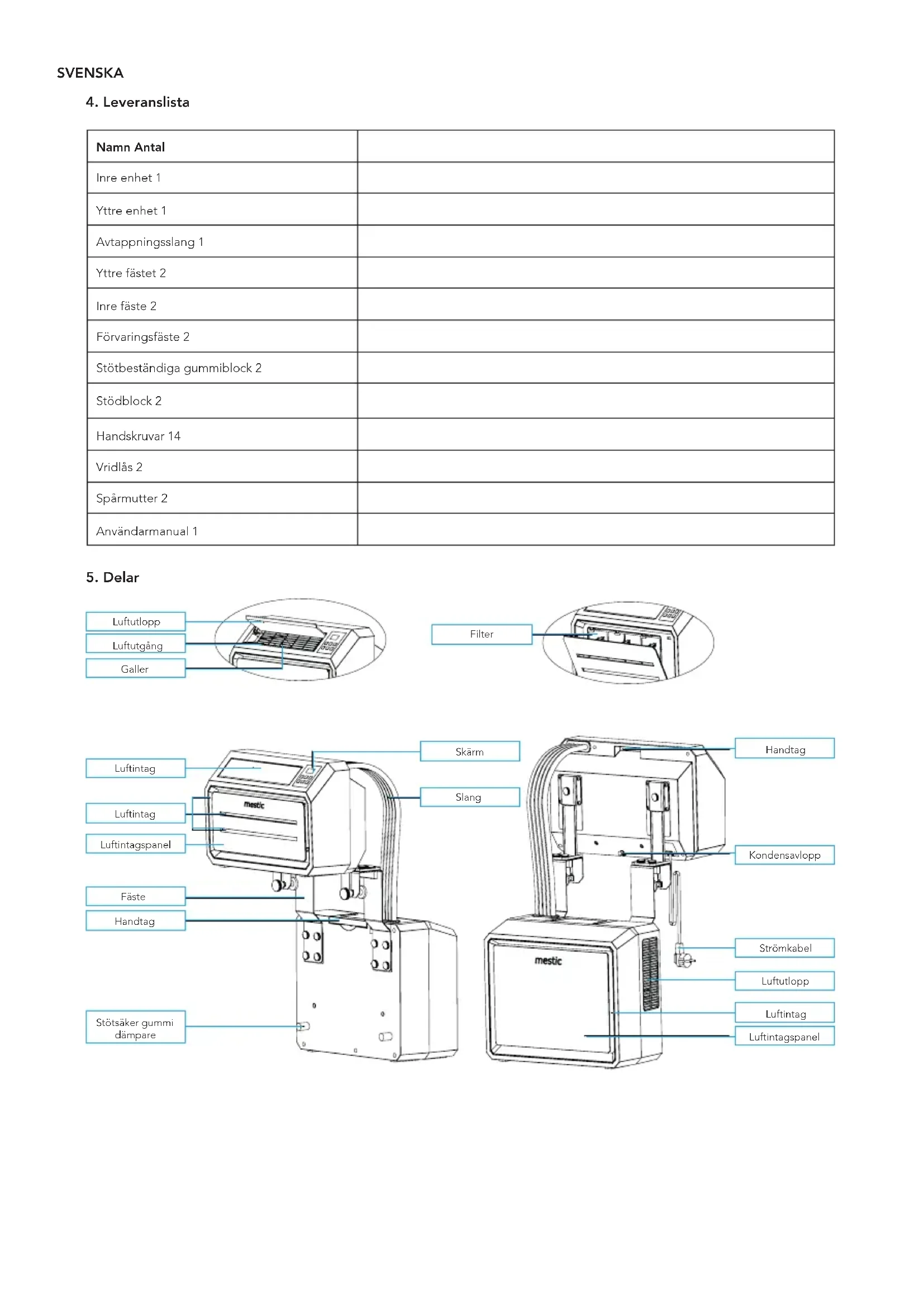

Namn Antal
Inre enhet 1
Yttre enhet 1
Avtappningsslang 1
Yttre fästet 2
Inre fäste 2
Förvaringsfäste 2
Stötbeständiga gummiblock 2
Stödblock 2
Handskruvar 14
Vridlås 2
Spårmutter 2
Användarmanual 1

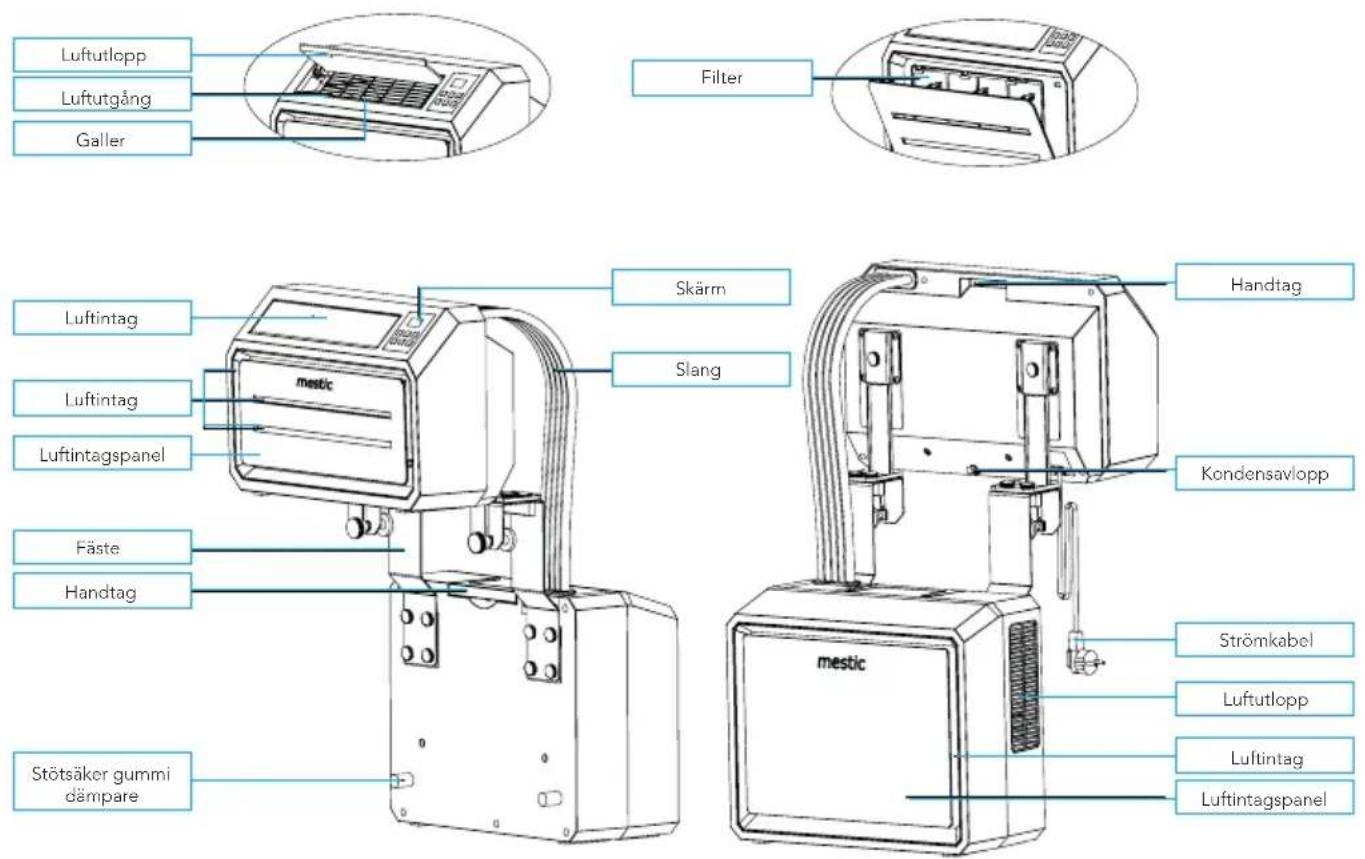

5. Delar

Luftutlopp Luftutgång Galler Filter Luftintag Luftintag Luftintagspanel Fäste Handtag Stötsäker gummi dämpare Skärn Slang Handtag mestic Kondensavlopp Strömkabel Luftutlopp Luftintag Luftintagspanel

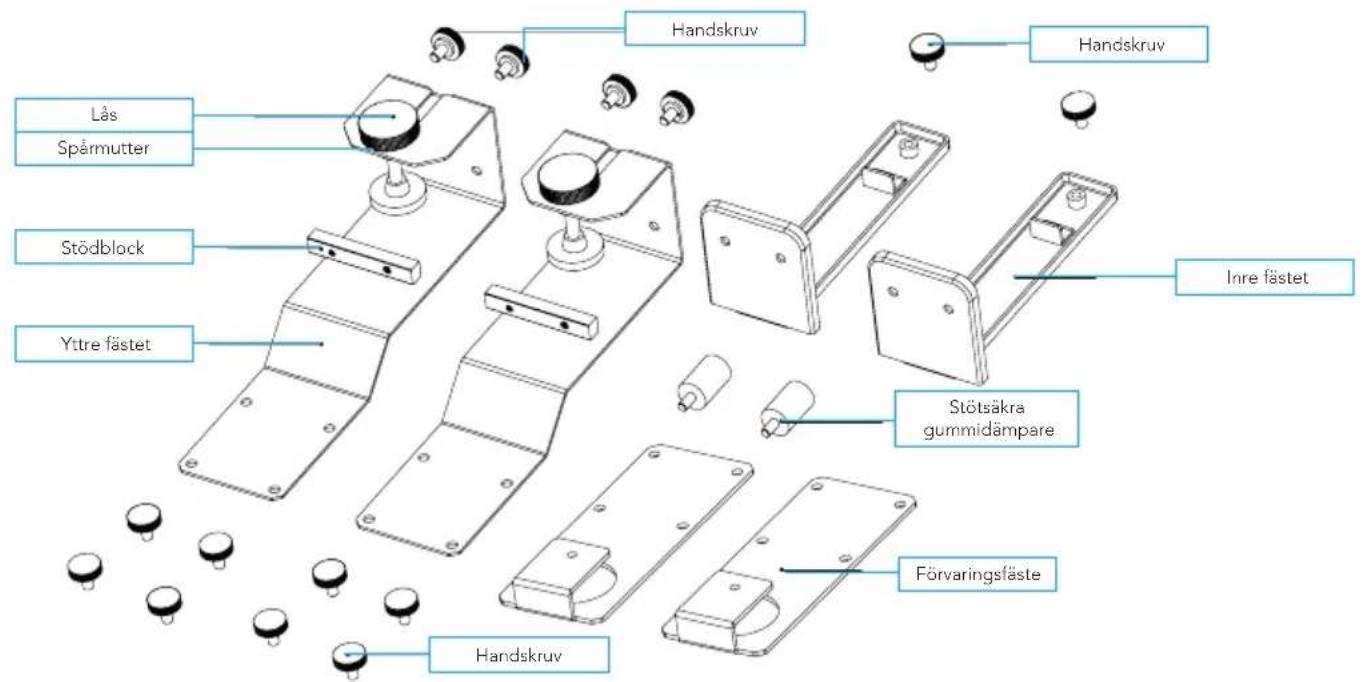

Tillbehör

Handskruv Lås Spårmutter Stödblock Ytre fästet Inre fästet Stötsäkra gummidämpare Förvaringsfäste Handskruv

Kontrollpanel

SVENSKA

1. Packa upp maskinen och tillbehören och kontrollera att slangen mellan inomhus- och utomhusenheten är korrekt ansluten. Kontrollera också om kondensavloppet har ett gummilock. Kontrollera slutligen om tillbehören är kompletta.
2. Installera tillbehören enligt bilden. Anslut det yttre fästet till stödblocket och det inre fästet genom att dra åt skruvarna. Så här formar du bärhandtaget.

2.1 Montera fästet enligt bilden nedan. Installera inomhus- och utomhusenheterna på fästet för att fixa de två delarna. För att fästa enheterna i fästet, dra åt skruvarna i lämpliga hål.

2.2 Placera stötdämpande gummi på utomhusenhetens baksida.


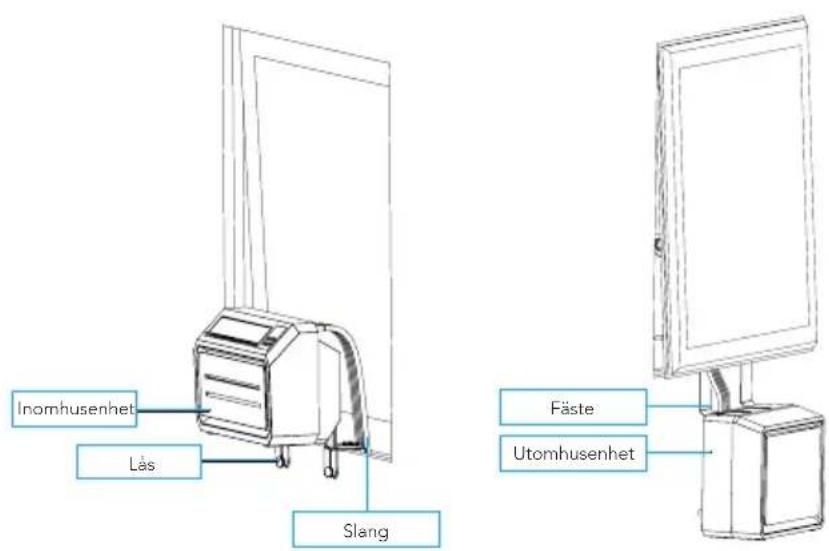

2.3 Montera hela enheten i fönstret på husvagnen/husbilen och dra åt fästet ordentligt (se bild).

Inomhusenhet Lås Slang Fäste Utomhusenhet

7. Bruksanvisning

Öppna luftutloppet

Vrid luftutloppet uppåt manuellt så att det öppnas helt (se bild).

Luftfutlopp Luftfutlopp

Aktivera luftkonditionering

Anslut den till uttaget. Om du hör ett kort pip och ser att kontrollpanelen tänds och släcks omedelbart betyder det att maskinen är aktiverad.

För att slå på

Tryck på knappen "ON / OFF" för att slå på maskinen. Om du hör två korta pip och temperaturen visas digitalt på luftkonditioneringen, då är luftkonditioneringen påslagen.

När luftkonditioneringen är påslagen är temperaturen som standard inställd på 22 °C. Lamporna för "(M) medelvindhastighet" och "luftkonditionering" tänds och fläkten på inomhusenheten tänds. Temperaturgivaren mäter omgivningstemperaturen och om den överstiger 22 °C börjar utomhusenheten arbeta för att sänka temperaturen. Är omgivningstemperaturen redan under 22 °C? Då startar inte utomhusenheten.

Vindhastighet

När du trycker på "SPEED" kan maskinen avge ett kort pip. Med den här knappen kan du ställa in inomhusenhetens fläkt till "(L) Låg vindhastighet", "(M) Medel vindhastighet" eller "(H) Hög vindhastighet". Motsvarande lampor indikerar vilken inställning som har valts.

Byta mellan A/C-läge och fläktläge

Du kan byta från A/C till fläktläge genom att trycka på "MODE"-knappen. Lampan bredvid "Fläkt" kommer då tändas och lampan bredvid "A/C" släcks. Kompressorn och fläkten på den yttre enheten stängs av. Bara fläkten på den inre enheten kommer att vara på. På detta sätt kan du njuta av en uppfriskande bris, utan kylningsfunktionen. Du kan byta tillbaka till A/C-läget genom att trycka på "MODE"-knappen igen.

Ställ in temperaturen

När du trycker på "UP"-knappen avger maskinen en kort pip varje gång. Temperaturen höjs med 1 °C varje gång. Den högsta möjliga temperaturinställningen är 30 °C. När du trycker på knappen "DOWN" kommer maskinen att avge ett kort pip varje gång. Temperaturen sänks med 1 °C varje gång. Den lägsta möjliga temperaturinställningen är 16 °C.

Viloläge

Tryck på "SLEEP"-knappen för att aktivera viloläget. Efter 6 sekunder slocknar alla lampor och den digitala displayen och luftkonditioneringen går i viloläge. Inomhusenhetens fläkt fortsätter att gå med låg (L) vindhastighet. På så sätt kommer du inte att störas av ljus och ljud, och du kan sova lugnt. När du trycker på valfri knapp på kontrollpanelen piper maskinen kort och återgår till sitt ursprungliga driftläge.

WI-FI anslutning

Sätt i luftkonditioneringens kontakt i strömuttaget: luftkonditioneringen är i standby läge, kommer alla tryckknappar att lysa. WI-FI anslutningens indikatorlampa kommer att blinka långsamt i cirka 10 sekunder (den söker efter Wi-Fi). När enheten ansluter till Wi-Fi blinkar lampan snabbt (3x per sekund). Efter att WI-FI anslutningen är slutförd, kommer WI-FI lampan att vara i gång utan att blinka, vilket indikerar att WI-FI fungerar korrekt.

För att skapa en ny Wi-Fi-anslutning, tryck på fläktens hastighetsknapp i 3 sekunder tills du hör ett "pip" för att lämna Wi-Fi-läget. Tryck på fläktens hastighetsknapp igen i 3 sekunder tills du hör ett "pip" för att starta Wi-Fi-läget igen.

Följ stegen under "Anslutning av enheten till appen" för att ansluta enheten till din telefon.

Stäng av

Tryck på "ON / OFF" -knappen för att stänga av luftkonditioneringen. Maskinen piper länge och alla lampor släcks. Maskinen slutar fungera och går i standbyläge tills maskinen slås på igen.

1. Ladda ner den gratis Tuya Smart appen från Apple App Store eller Google Play Store.
2. Skapa ett konto eller logga in. Ange en giltig e-postadress för att få en verifikationskod.

1. Sätt i luftkonditioneringens kontakt i strömuttaget och kontrollera att du har WI-Fl anslutning och Bluetooth på. Luftkonditioneringen är i standby läge, kommer alla tryckknappar att lysa.
2. Öppna appen, logga in och tryck på 'Lägg till enhet' knappen.
3. Välj "stor hushållsapparat", välj "luftkonditionering(Bluetooth+Wi-Fi)" och acceptera platstjänster om det är nödvändigt.
4. Kontrollera om Wi-Fi lampan på enheten blinkar snabbt (3x per sekund). Om lampan blinkar långsamt, tryck på fläktens hastighetsknapp i 3 sekunder tills du hör ett "pip" för att lämna Wi-Fi-läget. Tryck på fläktens hastighetsknapp igen i 3 sekunder tills du hör ett "pip" för att starta Wi-Fi-läget igen.
5. Bekräfta i appen att lampan blinkar snabbt.
6. Välj det Wi-Fi nätverk som du vanligtvis är ansluten till och ange ditt Wi-Fi lösenord*.
7. Klicka 'nästa' för att koppla luftkonditioneringen med appen.

* Vänligen observera. Du kan enbart ansluta till enheten via en 2.4 GHz Wi-Fi anslutning.

App funktioner

SPA-5000 Wi-Fi ON OFF Temp Set Temp Current Mode 16°C -20°C Cold Speed Low > Sleep

Om både din smartphone och luftkonditioneringen ansluts till internet, kan du ansluta till enheten från varsomhelst.

1. Ström (av/på): Du kan använda strömfunktionen för att stänga av eller sätta på enheten, oavsett var du är.
2. Temperaturinställningar: Du kan ställa in temperaturen från 16 °C till 30 °C.
3. Nuvarande temperatur: Du kan kontrollera nuvarande omgivande temperatur.
4. Driftläge: Du kan ändra läge till kylning eller ventilering.
5. Fläkthastighet: Du kan ändra fläkthastigheten till låg, mellan, och hög.
6. Sovläge: Denna funktion säkerställer att enheten gör så lite ljud som möjligt.

9. Felkodlista

Om enheten inte fungerar eller fungerar bristfälligt:

Kontrollera om en felkod visas i displayen, se tabellen för felkoder för en lösning. Om ingen felkod visas i displayen, gå igenom tabellen för att hitta en möjlig lösning.

Felkoder
Felkod Orsak Lösning
E1 Rumstemperaturgivarfel Kontakta återförsäljaren
E2 Systemtemperaturgivarfel
E4 Otilräckligt med kylmedel
E5 Fläktfel
E6 Fel på kondensationspump

10. Felguide

Felguide
Problem Orsak Lösning
Enheten slås inte på Ingen ström Slå på strömmen
	Skadat eluttag Stäng av strömmen och kontrollera / reparera eluttaget
	Okänd anledning Kontakta återförsäljaren
Låg luftcirkulation eller begränsad kyleffekt	Den lägsta ventilationsinställningen är vald	Välj mellanläge eller hög ventilationshas-tighet
	Luftfiltret är smutsigt Kontrollera och rengör filtret
	Lufttillförseln eller luftutsläppet på inom-husenheten är blockerad	Kontrollera att enheten inte är blockerad och ta bort hindret
	Lufttillförseln eller luftutsläppet på utomhusenheten är blockerad	Kontrollera att enheten inte är blockerad och ta bort hindret
	Omgivningstemperaturen är för låg eller hög	Omgivningstemperaturen måste vara mellan 16 och 40 °C
	Otillräcklig spänning från strömförsörj-ningen	Kontakta en installatör eller använd en annan strömanslutning
Endast luftcirkulation men ingen kyleffekt Enheten körs i ventilationsläge Välj kylläge (A / C)
Onormala ljud eller vibrationer Monteringsfästena är inte korrekt installerade på fordonet, eller så är en-hetens monteringsskruvar inte tillräckligt åtdragna		Vänta cirka 3-5 minuter tills termostaten slås på igen
Vatten läcker från inomhusenheten Gummiproppen på undersidan av inomhusenheten saknas eller är inte tillräckligt tät		Kontrollera att monteringsfästet sitter ordentligt och dra åt enhetens fästskruvar
		Kontrollera eller byt ut proppen
		Enheten är placerad i en vinkel Enheten måste monteras horisontellt (maximal vinkel <3 °)
Apparaten avger en relaterad lukt	Det finns ett allvarligt problem	Stäng av enheten omedelbart och kontak-ta återförsäljaren

SVENSKA

11. Underhåll

För att rengöra

Obs: Dra ur nätsladden innan du rengör produkten.

För rengöring av utsidan:

Torka av utsidan med en fuktig trasa. Torka sedan enheten noggrant med en torr trasa. Låt inte vatten eller diskmedel komma in i maskinen. Rengör inte luftkonditioneringen med ett aggressivt rengöringsmedel och / eller bensin.

Rengör filtret:

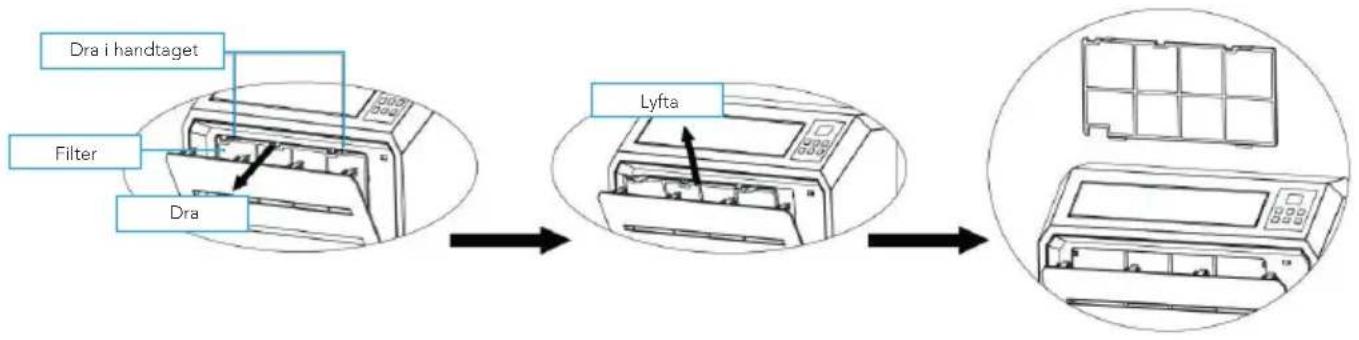

Det är viktigt att regelbundet ta bort damm från filtret. Ta bort filtret enligt bilden nedan. Rengör filtret med kranvatten och / eller en dammsugare för att ta bort smuts från filtret. Se till att filtret har torkat innan du sätter tillbaka det i luftkonditioneringen. Använd inte vatten som är varmare än 40 °C för rengöring och utsätt inte filtret för solsken.

Underhåll

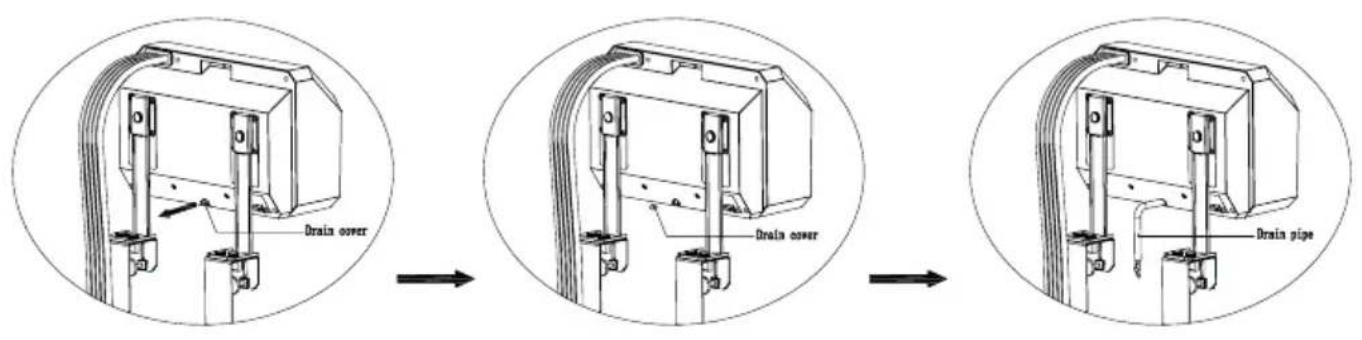

Ta bort gummitätningen från kondensavloppet och töm kondensfuktigheten på lämpligt ställe när du förvarar luftkonditioneringen under en längre tid. Byt sedan ut gummitätningen.

Rengör luftkonditioneringen enligt instruktionerna under "rengöring".

Förvara luftkonditioneringen på en sval och torr plats. Vi rekommenderar att du lägger tillbaka luftkonditioneringen i förpackningen när du förvarar den. Detta förhindrar att smuts och damm samlas på luftkonditioneringen.

Lagring och transport

Du kan enkelt transportera luftkonditioneringen och förvara den kompakt. Använd handskruvarna för att montera bärfästet på inomhusenheten, som visas på bilden.

Använd handskruvarna för att montera bärfästet på utomhusenheten enligt bilden. På så sätt skapar du en kompakt enhet som du enkelt kan transportera och förvara. Förvara luftkonditioneringen på en sval och torr plats.

mestic mestic

Korrekt kasserande av denna produkt.

Denna symbol betyder att denna produkt inte ska kasseras med vanligt hushållsavfall (2012/19 / EU). Återanvänd ansvarsfullt för att främja hållbar återanvändning av materialresurser och för att förhindra potentiella skador på miljön eller människors hälsa. Vill du returnera den använda enheten? Läs garantivillkoren för var produkten köptes. Här kan du returnera produkten för miljövänlig återvinning.

Försäkran om överensstämmelse

Gimeg Nederland B.V. deklarerar härmed att enheten SPA-5000 uppfyller de grundläggande kraven och andra relevanta föreskrifter som anges i den europeiska direktivstandarden för EU206-2012

EN 60335-1:2012+A11+A13+A1+A2+A14

EN 60335-2-40:2003+A11+A12+A1+A2+A13 EN 62233: 2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-3:2013+A1

EN IEC 61000-3-2 2019

Du kan begära en fullständig försäkran om överensstämmelse på adressen på baksidan.
