Producttype	Motorkettingzaag
Merk	Gardol
Model	GMS-E-45EV
Motorinhoud	50,4 cm³
Maximaal motorvermogen	2 kW
Zaaglengte	44,5 cm
Lengte geleiderail	18" (45 cm)
Kettingsteek	0,325" (8,255 mm)
Kettingdikte	0,058" (1,5 mm)
Stationair toerental	3000 ± 300 t/min
Maximaal toerental	11500 t/min
Maximale ketting snelheid	21 m/s
Inhoud brandstoftank	540 cm³
Inhoud olietank	240 cm³
Nettogewicht (zonder ketting en rail)	5,75 kg
Geluidsdrukniveau (L_PA)	103 dB(A)
Gegarandeerd geluidsvermogen (L_WA)	115 dB(A)
Trilling voorste handgreep (a_hv)	max. 7,21 m/s²
Trilling achterste handgreep (a_hv)	max. 6,53 m/s²
Bougie	TORCH L7RTC
Elektrodenafstand	0,6 mm
Kettingtype	Oregon 21LPX072X
Antivibratiesysteem	Ja
Kettingrem	Ja, met handbescherming
Automatische kettingsmering	Ja, instelbaar
Luchtfilter reinigen	Om de 20 bedrijfsuren
Bougie vervangen	Om de 20 bedrijfsuren

Veelgestelde vragen - GMS-E-45EV Gardol

Welk type brandstof moet ik gebruiken voor de Gardol GMS-E-45EV kettingzaag?

Gebruik een mengsel van loodvrije gewone benzine en speciale 2-takt olie in een verhouding van 1:40. Gebruik nooit pure benzine.

Hoe stel ik de kettingspanning af?

Draai de bevestigingsmoer van de rail los, draai de kettingspanschroef met de klok mee om te spannen of tegen de klok in om te ontspannen. De ketting is correct gespannen wanneer hij goed tegen de rail aanligt maar met de hand kan worden getrokken. Herhaal dit na een paar zaagsneden voor een nieuwe ketting.

Wat te doen als de motor niet start?

Controleer de startprocedure, wacht 30 minuten als de motor is verzopen, reinig de bougie en stel de afstand in op 0,6 mm, of vervang het brandstoffilter.

Hoe activeer en test ik de kettingrem?

De kettingrem wordt geactiveerd door de voorste handbescherming naar de rail te duwen. Om te testen, motor uit, controleer of de ketting is geblokkeerd. Motor aan, geef vol gas en duw dan de bescherming: de ketting moet onmiddellijk stoppen.

Wat is de frequentie voor het reinigen van het luchtfilter?

Reinig het luchtfilter om de 20 bedrijfsuren. Was het met zeepwater, spoel het af en droog het voordat u het terugplaatst.

Hoe bewaar ik de kettingzaag voor meer dan 30 dagen?

Leeg de brandstoftank, laat de motor draaien tot hij stopt om de carburateur leeg te laten lopen, reinig de machine en berg hem op een droge plaats, uit de buurt van warmtebronnen.

Wat te doen bij overmatige rook?

Overmatige rook duidt op een verkeerd olie/benzine mengsel. Controleer of het mengsel 1:40 is (speciale 2-takt olie).

Hoe smeer ik de geleiderail?

Om de 10 bedrijfsuren smeert u het railsterretje via het oliegat met behulp van een vetpomp. Reinig regelmatig de groef en het oliegat.

Wat zijn de gangbare slijtdelen?

De slijtdelen omvatten het blad (rail), de bougie, het luchtfilter, het brandstoffilter en de kettingzaagketting. Vervang ze volgens de aanbevolen intervallen.

Hoe slijp ik de ketting?

Gebruik een ronde vijl met handschoenen. Vijl elke tand van binnen naar buiten onder de juiste hoek. Na 3-4 slijpbeurten controleert u de hoogte van de dieptebegrenzers en vijlt u ze indien nodig.

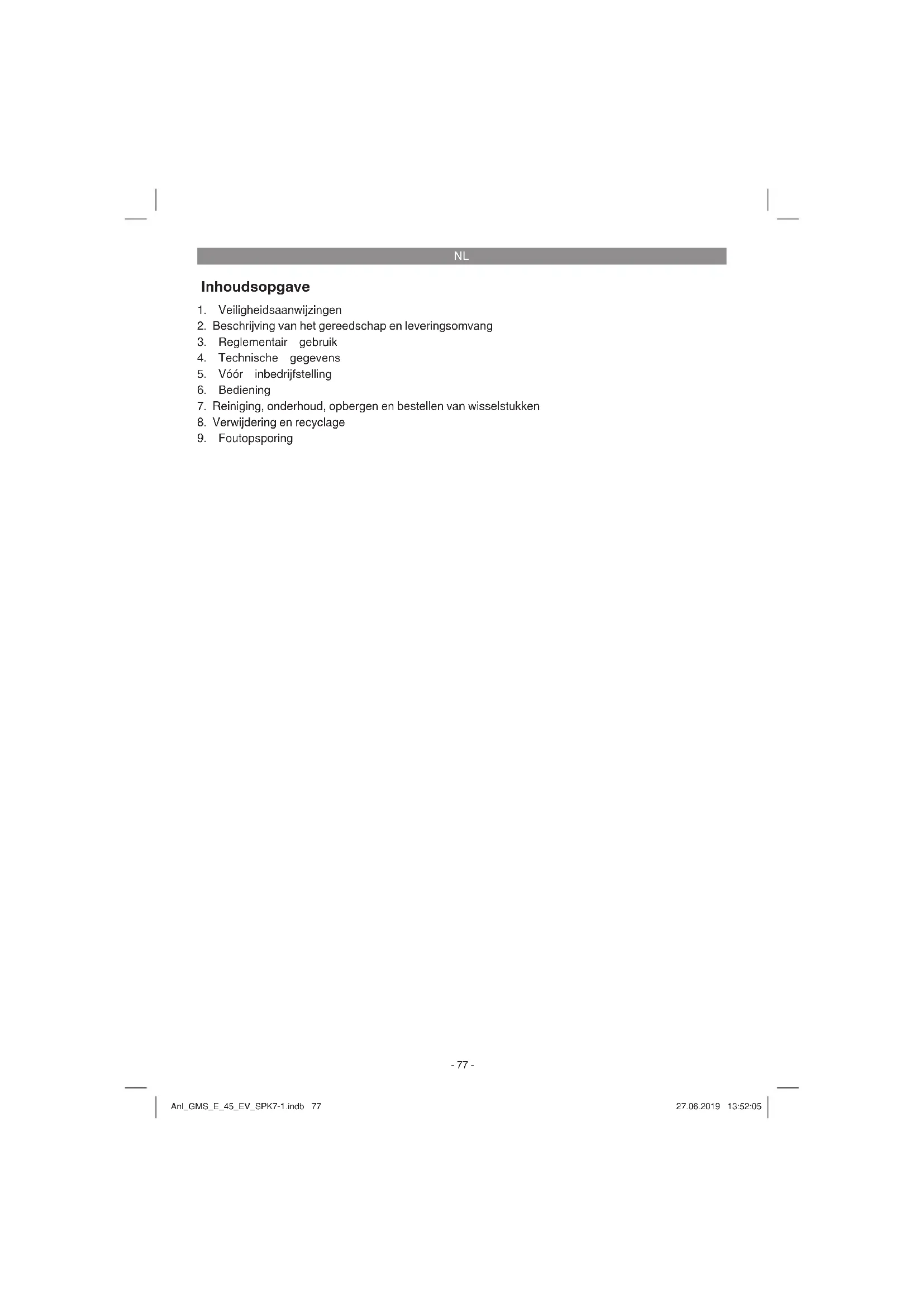

GEBRUIKSAANWIJZING GMS-E-45EV Gardol

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóor inbedrijfstelling
6. Bediening
7. Reiniging, onderhoud, opbergen en bestellen van wisselstukken
8. Verwijdering en recyclage
9. Foutopsoring

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kut terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle vigilheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de vigilheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle vigilheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-21)

1. Motorenheid
2. Geleiderail
3. Zaagketting
4. Kettingbescherming
5. Bougiesleutel
6. Voorste handbescherming (kettingremhendel)
7. Voorste handgreep
8. Achterste handgreep
9. StarterGreep
10. Aan/Uit-schakelaar
11. Gashendel
12. Vergrendeling gashendel
13. Choke-hendel
14. Luchtfi Iterafdekking
15. Luchtfi Iter
16. Bougie
17. Klauwaanslag
18. Kettingvanger
19. 2x moeren bevestiging geleiderail

20. Kettingsponschroef

21. Brandstoftankdop

22. Olietankdop
23. Mengfles
24. Schroevendraaier
25. Brandstofpomp (primer)

Veiligheidsfuncties (fi g. 1a/1b)

3 ZAAGKETTING MET GERINGE TERUGSTOOT helpt u terugstoten of hun kracht met special ontwikkelde veiligheidsinrichtingen op te vangen.
6 KETTINGREMHENDEL/HANDBESCHERMER beschermt de linkerhand van de bedie-ningspersoon moct het die bij draaiende zaag weglijkden van de voorste grep.
KETTINGREM is een veiligheidsfunctie ter vermindering van letsel als gevolg van terugstoten; door deze rem worden de rotererende zaagketting binnen milliseconden stilgezet. Ze worden geactiveerd door de KETTINGREMHENDEL.
10 STOPSCHAKELAAR stopt de motor on-middelijk als hij uitgeschakeld worden. De stopschakelar dient op EIN (AAN) te worden gezet om de motor (opnieuw) te starten.
12 VEILIGHEIDSLOSSER voorkomt een toevalige verhoging van de motortoren. De gashendel kan alleen worden ingedrukt als deveiligheidslosser ingedrukt is.
18 KETTINGVANCELEMENT reducert het letselgevaar maar de zaagketting bij draaiende motor scheuren of ontgliden. Het kettingvancelement dient om een om zich hebena slagende ketting op te vangen.

Aanwijzing! Maakt u zich vertrouwd met de zaag enhaar onderdelen.

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro-
leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdaten na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft
gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve waaroor de garantietabel in de service
informatie aan het einde van de handleiding in
acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet

NL

is.

• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Originelehandleiding
Veiligheidsinstructies

Het apparaat dient doelmatig uitsluitend voor het zagen van hout. Het vellen van bomen mag uitsluitend gebeuren met adequate oppleiding. De fabrikant is Niet aansprakelijk voor schade als gezolg van Niet-doelmatig gebruik of verkeerde bediening.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk anderverder gaand gebruik is Niet reglementair. Vooraaruit voortvloeijeende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener,iet de fabrikant,aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming niet geconstruereerd zichen voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Voorzichtig! Restrisico's

Er blijven algtd restrisico's bestaan, ook al wordt dit apparaat volgens de voorschriften bediend. De volgende gezaren kann zich voordoen in verband met de bouwwijze en uitvoering het apparaat:

1. Snijverwondingen bij contact met de onbeschermde respectievelijk roterende zaagketting.
2. Snijverwondingen bij terugslag of andere ongewilde bewegingen van de geleiderail.

3. Verwondingen door weggeslingerde delen van de zaagketting.

4. Verwondingen door weggeslingerde delen van het snijmaterial.

5. Beschadiging van het gehoor, indien geen voorgeschreven gehoorbescherming worden gedragen.
6. Ademproblemen door inademen van schadelijke gassen en huidletsel door contact met benzine.

Cilinderinhoud van de motor 50,4 cm3
Maximaal motorvermogen 2 kW
Snijlengte 44,5cm
Lengte geleiderail 18" (45 cm)
Kettingding 0,325"8,2525mm
Kettingdikte (0,058), 1,5 mm
Stationair toerental 3000 ± 300 min
Maximaal toerental met
snijgereedschap 11500 min
Kettingsnelheid max. 21 m/s
Tankinhoud 540 cm3
Olietankinhoud 240 cm
Anti-trilfunctionie .
Tanding kettingwiel 6 tanden x 8,255 mm
Nettogewicht zonder ketting
en geleiderail 5,75 kg
Geluidsdrukniveauu LPA (ISO 22868)
op de plaats van de bediener 103 dB(A)
Onzekerheid K. 2,5 dB(A)
Geluidsdrukniveaua LWA gemeten
(ISO 22868) 111,9 dB(A)
Onzekerheid KWA 2,5 dB(A)
Geluidsdrukniveau Lwagegarandeerd
(ISO 2000/14/EC) 115 dB(A)
Trilling aw (voorst handgreep)
(ISO 22867) max. 7,21 m/s
Onzekerheid Kw 1,5 m/s
Trilling ahv (achterste handgreep)
(ISO 22867) max. 6,53m / s^2
Onzekerheid K 1,5 m/s
Bougie .TORCH L7RTC
Elektrodenafstand 0,6 mm
Type ketting .Oregon 21LPX072X
Type zwaard Oregon 188PXBK095

NL

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toesteluit als het Niet worden gebruikt.
  Draaghandschoenen.

5. Vóor inbedrijfstelling

Gevaar: Start de motor pas als de zaag volledig is gemonteerd.

Voorzichtig: Draag bij de omgang met de ketting, altijd veiligheidshandschoenen.

5.1 Geleiderail en zaagketting monteren (fi g. 2A-2G)

1. Kettingrem ontgrendelen, daartoe voorste handbescherming (6) in de richting van de voorste handgreep (7) drukken (fi g. 2A).
2. Verwijder de afdekking van de geleiderail (A) door de beiden moeren (19) (fi g. 2B) los te draaien.
3. Leg de geleiderail (2) in de houder aan de kettingzaag (fi g. 2C).
4. Leg de ketting (3) om het aandrijfwiel (C) (fi g. 2E). Let op de draairichting van de ketting (3). De snijschakels (B)要去en zoals in fi g. 2D zich uitgericht.
5. Leg de ketting om de geleiderail (fi g. 2E).
6. De aandrijfschakels van de ketting (3)要去en volledig in de rondlopende groef (D), en tussen de tanden van het aandrijfwiel (C) glijden (fi g. 2E).
7. Draai de kettingspanschroef (20) gegen de klok in, tot de bout (E) zich aan het einde van zich schuiftraject bevindt (fi g. 1B/2F).
8. Monteer de railafdekking (A).

Aanwijzing! De bout (E) van de kettingspaninrichting moet vastklikken in de boring (G) van de geleiderail (fi g. 2G).

Schuif waarvoord geleiderail (2)ietsnaar voor en terug terwijul derailafdekking (A) aanbrengt. Draai de moeren (19) handvast aan.

5.2 Kettingspanning instellen (3A/3B)

Voer het instellen van de kettingspanning alleenuit bij uitgeschakelde motor.

1. Druk de punt van de geleiderail (2) iotaar boven en stel de kettingspanning in met behulp van de kettingspanschroef (20) (fi g. 3A). Een optimale kettingspanning is bereikt, als de ketting (3) aan de onderkant, in het midden van de geleiderail (2) aanligt zoals in fi g. 3B (B).
2. Blij een lichte druk uitoefenen op de punt van de rail en draai de beiden moeren (19) vast.
3. Voer een functiecontrole uit. Trek de ketting (3) met de hand 1x om de geleiderall (2). Als de ketting (3) maar moeilijk om de geleiderail (2) kan worden gedraaid of blokkeert, dan is hij te strak gespannen.

Als dat het geval is, voer dan de volgendekleine instellingui:

1. Draai de bye de moeren (19) los en draai deze weer handvast aan.
2. Verlaag de kettingspanning door de kettingspanschroef (20) gegen de klok in te draaien. Stel de spanning in in maarkleine stappen en trek de ketting (3) steeds wee op de geleiderail (2) maar voor en terug om te controeren of de ketting (3) soepel kan worden bewogen, maar toch nog nauw aansluit. Aanwijzing: als de ketting (3) te los zit, dan draaiit u de kettingspanschroef (20) met de klok mee.
3. Als de kettingspanning optimaal is ingesteld, dan oefent u een lichte drukuit op de punt van de rail en draait u de beiden moeren (19) vast.

Een neue zaagketting rekt uit, waarom is het belangrijk om de ketting bij de eerste inbedrijfstelling in korte tijsintervallen (ca. 5 sden) bij te stellen. Deze tijsintervallen worden longer bij toenemende bedrijfsduur.

Aanwijizing: Indien de zaagketting (3) TE LOS of TE STRAK zit, dan verslijen aanrijfwiel, geleiderail en het krukaslager sneller. Fig. 3B informeert over de juiste spanning A (koude toestand) en spanning B (warme toestand). C toont een te losse ketting.

5.3 Brandstof en olie

Brandstof

Gebruik voor optimale resultaten normale, loodvrijne brandstof gemengd met speciale 2-takt olie.

NL

Brandstofmengsel

Meng de brandstof met 2-takt olie in een geschikt reservoir. Schud het reservoir om alles goed te mengen.

Aanwijizing: Gebruik voor deze zaag nooit zuivere benzine. De motor worden hierdoor beschadigd en u verliest hetrecht op garantie voor dit product. Gebruik geen brandstoffmengsel dat langer dan 90 dagenaard bewaard.

Aanwijzing: Er moet speciale 2-takt olie voor luchtgekoelde 2-takt motoren met een mengverhouding van 1:40 worden gebruikt. Gebruik geen 2-takt olie met een mengverhouding van 1:100. Ontoreiekend inolien beschadigt de motor en u verliest in dit geval hetrecht op garantie voor de motor.

Aanbevolen brandstoff en

Sommige conventionele benzines zijn gemengd met bijmengingen zoals alcohol- of etherverbindungen, om te voldoen aan normen voor zuivere uitaatgassen. De motor looptaar tevredenheid met alle soorten benzine met het oog op de eigenaandrijving, ook met zuurstof verrirkte benzines. Gebruik liefst loodvrije normale benzine.

Olien van ketting en geleiderail

Elke keer als de brandstoffank met benzine worden gemvuld, moet ook de kettingolietank worden bijgevuld. Het worden aanbevolen om in de handel verkrijgbare kettingtoglie te gebruiken.

Motorolie en benzine Zaagketting
Menging 1:40
Alleen olie

Aanbevolen brandstoff en

Controles voor het starten van de motor

Gevaar: Start of bedien de zaag nooit, als de ketting en de rail nicht juist+zijn gemonteerd.

1. Vul de brandstoftank (21) met het juiste brandstofmengsel (fig. 4).
2. Vul de olietank (22) met kettingolie (fi g. 4).

Na het vullen van ketting- en olietank de tankdop met de hand vastdraaien. Gebruik hiervoor geen gereedschap.

6. Bediening

Controleer het apparaat voor gebruik op eventu- ele schade en gebruik het Niet indien u schade vaststelt. Het apparaat mag alleen met geactiveerde kettingrem worden gestart. De kettingrem is geactiveerd, als de remhendel (6) maar voor is gedrukt.

Verklaring van de werkwijze, die - Controle- ren van de hettingrem - Statische controle.

6.1 Kettingrem

De kettingzaag is voorzien van een kettingrem, die verwondingsgevaar op grond van het gevaar van een terugslag vermindert. De rem worden geactiveerd als er druk worden uitgeoefend op de handbescherming (6). Bijv. als bij een terugslag de hand van de bediener op de handbescherming (6) slaat. Bij activering van de rem stopt de ketting (3) abrupt.

Waarschuwing: De kettingrem is weliswaar bedoeld om het verwondingsgevaar als gevolg van een terugslag te verminderen, maar hij kan geen adequate bescherming bieden als met de zaag achteloos worden gewerkt. Controller regelmatig of de kettingrem toen behoren functioneert. Test de kettingrem voor de eerste snede, na meermaals snijden, na onderhoudswerkzaamheden en als de kettingzaag aan sterke stoten werk blootgesteld ofGeVallen is.

6.1.1 Controlleren van de kettingrem (afb. 5A/5B/6)

Statische controle (bij afgezette motor)

Kettingrem gedeactivateerd (ketting (3) vrij verzschuijbaar)

1. Trek de Voorste handbescherming (6) in de richting van de Voorste handgreep (7). De voorste handbescherming (6)要去eerbaar vastklikken (fi g. 5A).
2. De ketting (3)要去 op de geleiderail (2) hun den worden verschoven.

NL

Kettingrem geactiveerd (ketting (3) geblok-keerd)

1. Druk de voorste handbescherming (6) in de richting van de geleiderail (2). De voorste handbescherming (6)要去oorbaar vastklikken (fi g. 5B).
2. De ketting (3) mag op de geleiderail (2) nicht küssen worden verschoven.

Aanwijizing: De voorste handbescherming (6) moet in beiden positives vastklikken. Gebruik de zaag Niet als u een sterke waarstand voelt, of als de voorste handbescherming (6) Niet vastklikt. Breng hem voor reparatie aan die geauthoriserde klantendienst.

Dynamische controle (motor wordt gestart)

1. Zet de zaag op een hard, eff en vlak.
2. Met de linker hand houdt u de Voorste hand-greep (7) vast.
3. Start de hettingzaag volgens de startinstrumentie (zie 6.2 resp. 6.3).
4. Deactiveer de kettingrem (trek de voorste handbescherming (6) in de richting van de voorste handgreep (7)) (fi g. 5A).
5. Grijp de achefterste greedp (8) vast met de rechter hand.
6. Geef na een korte opwarmfase vol gas. Drukmet de rug van de linker hand de voorstehandbescherming (6) in de richting van de geleiderail (2). Daardoor wordt de kettingremgeactiveerd (fi g. 6).

Gevaar: Activeer de kettingrem langzaam en met overleg. Houd de zaag met beiden handen vast en let op een goede greed. De zaag mag geen voorwerpen raken.

1. De ketting (3)要去 abrupt stoppen. Laat mete-teen de gashendel (11) los als de ketting (3) stil staat.

Gevaar: Als de ketting (3) Niet stopt, dan schakelt u de motor uit en brengt u de zaag voor reparatie waar de geauthoriseerde klantendienst.

6.1.2 Controlleren van de koppeling

Voer regelmatte fungtiecontrole van de koppel-ingui. Controller de koppeling vór de eerste snede, naeermaals snijden, na onderhoudswerkzaamheden en als de kettingzaag aan sterke stoten werden blootgesteld ofGeVallen is.

1. Start de kettingzaag volgens de startinstrctie (zie 6.2 resp. 6.3).
2. Activeer kort de gashendel (11) en laat hem

weer los, om te garanderen dat de vergrendeling van de smoorklep werk ontspannen en de motor stationair draait.
3. De ketting (3) moet in onbelast bedrijf stoppen. De koppeling is zo ontworpen, dat bij het verhogen van het stationaire torental met het 1,25-voudige geen beweging van de ketting mag worden vastgesteld.

Gevaar: Als de ketting (3) Niet stopt, dan schakelt u de motor uit en brengt u de zaag voor reparatie waar de geauthoriseerde klantendienst.

Gevaar: Activeer altijd de kettingrem (6), voordat u de motor start.

6.2 Starten bij koude motor (7A-7D)

Giet in de tank een behoorlijke hoeveelheid benzine-/oliemengsel (zie punt 5.3).

1. Apparaat op een hard, eff en vlak zetten.
2. Aan/Uit-schakelaar (10) op, I' zetten (fi g. 7A).
3. Brandstofpomp (primer) (fi g. 6, pos. 25) 10x indrukken.
4. Choke-hendel (13) uittrekken (fi g. 7B).

Aanwijzing: Door de choke-hendel (13) te activeren word ook de smoorklep iets geopend en in deze stand vergrendeld. Dit heeft een verhoging van het stationaire toerental tot gevolg, en de zaag start sneller.

1. Het apparaat goed vasthouden en de starter-groop (9) tot de eerste waterdstand uittrekken. Nu de startergroop (9) 3x snel aantrekken (fi g.7C/7D).
2. Choke-hendel (13) indrukken.
3. Het apparaat goed vasthouden en de starter-greep (9) tot de eerste wonderstand uittrekken. Nu de startergreep (9) meermaals snel aantrekken, tot de motor start (fi g. 7D).

Aanwijzing: De startergreep (9) Niet lately terug-springen. Dit kan tot beschadigingen leiden. Als de motor is gestart, het apparaat ca. 10 sec. warm latent lopen.

Waarschuwing: Op grond van de iets geopende smoorklep begint het snijgereedschap bij gestar-te motor te werken. Bedien kort de gashendel (11). De vergrendeling van de smoorklep worden ontspannen en de motor keerteregug in het onbelast bedrijf (fi g. 7C).
8. Mocht de motor niet na 8 rukken aan de startergrep Niet aanslaan, dan herhaalt u de

NL

stappen 1-7.

Opgelet: Slaat de motor ook na meerere pogineniet aan,gelieve dan het hoofdstuk,Foutenverhelpen aan de motr" te raadplegen.
Opgelet: Trek het koord van de startergreep alitjrecht eruit.Als het in een hoek wordenuitgetrokken dan ontstaat er wrijving aan het oog.Door deze wrijving worden het koord doorgeschuurd en verslijt het snorer.Houd steeds de startergreep vast, als het koord weer vanzelfaar binnen worden getrokken.Laat de startergreep nooit terugspringen vanuit de uitgetrokken toestand.

6.3 Starten bij warme motor (fi g. 7A-7D)

(Het apparaat stond gedurende minder dan 15-20 min stil.)

1. Het apparaat op een hard, eff en vlak zetten.
2. Aan/Uit-schakelaar (10) op, I" zetten (fi g. 7A).
3. Het apparaat goed vasthouden en de starter-grEEP (9) tot de eerste watstand uittrekken. Nu de startergreep (9) meermaals spel aantrekken, tot de motor start Het apparaat moet na 1-2 keer doorhalen starten. Mocht de machine na 6 keer dooheralen nog allijd nicht starten, dan herhaalt u de stappen 1-7 onder 6.2 (fi g. 7D).

6.4 Stoppen van de motor

1. Laat de gashendel los en wacht tot de motor stocht.
2. Schuif de STOP-schakelaar omlaag om demotor te stoppen.

Aanwijzing: Om de motor in geval van nood te stoppen, activeert u de kettingrem en brengt u de AAN/UIT-schakelaar maar de stand "Stop (0)".

6.5 Algemene instructies voor het snijden Gevaar! Het vellen van een boom zonder opleiding is Niet togetestaan!

Vellen

Vellen beteKent het afzagen van een boom. Kleine bomen met een diameter van 15 tot 18 cm zaagt men normala met een smede af. Bij grotere bomen要去en kerfsneden worden aangezet. Kerfsneden bepalen de richting waarin deBoom gaat vallen.
- Voordat u begint te snijden dient u een pad (A) te plannen en vrij te legen om zich terug te kuren trekken. De terugtrekapd要去arachten en diagonaal t.o.v.de afterwards van de te verwachten valrichting verlopen, zoals Voorgesteld in fig. 8.

Bij het vellen van een boom op een helling moet de bedieningspersoon van de kettingzaag op de opstigende kant van de helling gaan staan waar dat deBoom na het vellen hoogstwaarschijnlijk de helling eraf.gaat rollen of glijden.
- De valrichting (B) worden door de kerfsnede bepaald. Voordat u begint te snijden dient u rekening te houden met de plaats van grotere takken en met de natururlijke schuinte van de boom om het neerkomen van de boom te schatten (fig. 8).
- Vel geen boom als er een harde wind of wind uit wisselenderichtingen waait of als het gevaar voor schade aan eigendom bestaat. Raadpleeg een specialist voor het vellen van bomen. Vel geen boom als die op leidingenterecht zou+kennen en verwittig de overheid die voor deze leiding bevoegt is voordat u deBoom velt.

Algemene richtlijnen voor het vellen van bo- men (fi g. 9)

Normaal worden bij het vellen 2 hoofdsneden toegepast: inkepen (C) en velsnede (D).

• Begin met de bovenste kerfsnede (C) aan de overkant van de valzijde van de boom (E). Let er op bij de onderste snede Niet de diep de boomstam in te snijden. De inkeping (C) mag Niet te diep zichen zodate een verankeringspunt (F) van voldoende breedte en dikte gewaarborgd is. De inkeping moet breed genoeg zichen om het neerkomen van deBoom zo lang möglichk te controlen.
  Ga nooit voor eenBoom gaan staan die inge-kept is. Breng de velsnede (D) aan de andere kant van deBoom aan, ca.3-5cm boven de onderkant van de inkeping (C). Zaag de boomstam nooit hebelaal door. Er moet altijd een verankeringspunt blijven staan. Het verankeringspunt houdt deBoom op+zijnplaats. Als deBoom hebelaal wordt doorgezaagd kurz u de valrichting Niet更是 controleren. Steek een wig of een velhefboom de snede in nog voordat deBoom onstabiel worden en begint te bewegen. Op die manier kan de geleiderail nicht in de velsnede worden vastgeklemd als u de valrichting verkeerd het geschat.Verbietd toeschouwers de toegang tot het gebied waar deBoom gaat neerkomen voordat u hem omverduwt.
  Voordat u de definitieve snede UITvoert, dient u er zich van te vergewissen dat geen toeschouwers, dieren of hinderissen op de plaats aanwezigং waar de boom neerkomt.

NL

Velsnede

Voorkom het vastklemmen van de geleiderail of de ketting (B) in de snede d.m.v. houten of plastiek wiggen (A). Wiggen controleren eveneens het vellen (fig. 10).
Is de diameter van het te snijden hout groter dan de lengte van de geleiderail, maakt u twee smeden zoals goontoind in de figuur (fig. 11).
- Als de velsnede het verankeringspunt nadert, begint de boom te vallen. Zodra de boom begint neer te komen trekt u de zaag de snedeuit, stopt u de motor, legt u de keltingzaag neer en verlaat u deplaats via het terugtrekpad (fig. 8).

Verwijderen van takken

• Takken worden van de geveldeBoom verwijderd. Verwijder de steuntakken (A) pas als de stam op lenghte is gesneden (fig. 12).Takken waarop spanning staat dienen van beneden maar boven te worden gesneden zodat de kettingzaag Niet kan worden vastgeklemd.
• Snij nooit takken van deBoom verwijl u op de boomstam staat.

Op lenghte snijden

• Snij een gevelde boomstam op de juiste lengte. Let erop dat u veilig staat en ga aan de bovenkant van de stam gaan staan als u op een helling zaagt. De stam要去 indien möglich ondersteund+zijn zodate het af te snijden einde Niet op de grond ligt. Als de beiden einden van de stam ondersteund,zijn en u in het midden moet snijden, maak dan een halve snede van boven door de stam en vervolgens de snede van benedenaar boven. Daardoor voorkomt u het vastklemmen van de geleiderail en de ketting in de stam. Let er goed op dat de ketting bij het op maat snijden Niet de grond in snijdtwant daardoor worden de ketting snel bot. Ga bij het op maat snijden altijd aan de bovenkant van de helling gaan staan.

• Stam over de totale lenghte ondersteund: snij van boven en let er goed op nicht de grond in te snijden (fig. 13A).

• Stam aan slechts een uiteinde ondersteund: snij eerst 1/3 van de stam diameter van benedenaar boven om het afbreken te voorkomen. Snij dan van bovenaar deeerste snede toe om het vastklemmen te vermijden (fig. 13B).
• Stam aan de beiden uiteinden ondersteund: snij eerst 1/3 van de stamdiameter van bovenaar beneden om het afbreken te

voorkomen. Snij dan van benedenaar de eerste snede toe om het vastklemmen te vermijden (fig. 13C).
- Om een boomstam op lengte te snijden gebruikt u besteen zaagbok. Is dit nicht möglich is het aan te raden de stam op te tillen of te ondersteunen m.b.v. stronken van takken of via steunblokken. Zorg ervoor dat de te snijden stam veilig is ondersteund.

Op lenghte snijden op een zaagbok (fi g. 14)

Voor uw veiligheid en om het zaagwerk te vergemakkelijken is de juiste positie vereist om de stamrecht aan beneden op lengte te snijden.

A. Hou de zaag met de beiden handen vast en leidt zeijdens het snijden rechts aan uw lichaam voorbij.
B. Hou de linkerarm zo recht möglichk.
C. Verdeel uw gewicht op beiden voeten.

Voorzichtig: Tijdens het zagen dient u er steeds op te letten dat de zaagketting en de geleiderail voldoende geolied+zijn.

7. Reiniging, onderhoud, opbergen en bestellen van wisselstukken

Trek vór alle reinigings- en onderhoudswerkzaamheden de bougiestekker UIT.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

7.2 Onderhoud

Waarschuwing: Alle onderhoudswerkzaamheden, met uitzondering van de in deze handleiding opgesomde punten, mogen alleen worden uitgevoerd door de geauthoriseerde klantendienst.

NL

7.2.1 Luchtfi Iter

Aanwijzing: Gebruik de zaag nooit zonder het luchtfi liter. Stof en vuil worden anders in de motor getrokken en beschadigt deze. Houd het luchtfi I ter schoon! Het luchtfi litter moet om de 20 bedrijfsuren gereinigd resp. verrangen worden.

Reiniging van het luchtfilter (fig. 15A-15C)

1. Verwijder de bovenste afdekking van het luchtfi Iter (14) door de bevestigingschroef (A) van de afdekking eruit te draaien. De afdekking kan dan eraf worden genommen (fi g. 15A).
2. Til het luchtfilter (15) eruit (fig. 15B).
3. Reinig het luchtfilter. Was het filter in schoon, warm zeepleog. Laat het volledig droog worden aan de lucht.

Aanwijzing: Het valt aan te raden om reservefilter in voorraad te honden.

1. Zet het luchtfi iter erin. Zet de afdekking van het luchtfi iter (14) erop. Let erop dat de afdekking nauwkeurig passend erop worden gezet. Draai de bevestigingschroef van de afdekking aan.

7.2.2 Brandstoffe Iter

Aanwijizing: Zet de zaag nooit in zonder het brandstoffi Iter. Na telkens 100 bedrijfsuren moet het brandstoffi Iter gereinigd of bij beschadig vergangen worden. Maak de brandstoffank heemaal leeg, voordat u het fi Iter verrangt.

1. Neem de dop van de brandstoftank eraf.
2. Buig een zachte draadrecht.
3. Steek hem in de opening van de brandstoftank en haak de brandstofslang in. Trek de brandstofslang voorzichtig aan de opening, tot u hem met de vingers kunt vastpakken.

Aanwijzing: Trek de slang nicht helemaaluit detank.

1. Til het fi Iter uit de tank.
2. Trek het fi lter met een draaibeweging eraf en reinig het. Als het beschadigd is, dan verwertk u het fi lter.
3. Zet een新产品 het gereinigde fi Iter erin. Steek een uiteinde van het fi Iter in de tankopening.Vergewis uervaan dat het fi Iter in de onderste hoek van de tank zit.Schuif het fi Iter met een langschoeveendraaier op zijnjuisteplaats.
4. Vul de tank met vers brandstofmengsel. Zie hoofdstuk BRANDSTOF EN OLIE. Draai de

dop van de tank erop.

7.2.3 Bougie (fi g. 15A-15C)

Aanwijzing: Opdat de zaagmotor goed blijft functioneren, moet de bougie schoon zijn en de juiste elektrodenafstand (0,6 mm) bezitten. De bougie要去 om de 20 bedrijfsuren gereinigd resp. verwangen worden.

1. Zet de Aan/Jit-schakelaar op "Stop (0)".
2. Verwijder de afdekking van het luchtfi Iter (14) door de bevestigingsschoef (A) van de afdekking eruit te draaien. De afdekking kan dan eraf worden genomen (fi g. 15A).
3. Verwijder het luchtfilter (15) (fig. 15B).
4. Trek de ontstekingskabel (C) door trekken en gegliktijdig te draaien van de bougie af (fi g. 15C).
5. Verwijder de bougie met een bougiesleutel.
6. Reinig de bougie met een koperdraadborstel of zet een neue erin.

De carburateur werd in de fabriek ingesteld op optimaal vermogen. Als instellenen anschteraf vereist worden, breng de zaag dan maar de geautorie-serde klantendienst.

Aanwijzing: U mag zich gefen instellungen uityoeren aan de carburateur!

7.2.5 Geleiderail

Smeer de ster van de geleiderail om de 10 bedrijsuren. Dit is vereist, opdat uw kettingzaag het optimale vermogen kan bereiken (fig. 16). Reinig de smeeropening, zet het vetkanon (niet meegeleverd) aan en pomp vet in het lager, tot het aan de buitenkant eruit worden gedrukt.
Reinig de groef waarin de ketting loopt, en de olle-inlataopening regelmatig met een in de handel verkrijgbaar reinigingsgereedschap (fig. 17A). Dit is belangrijk om een optimale smering van geleiderail en kettingijdens het bedrivij te garanderen.
- Verwijder bramen en scherpe randen aan de geleiderail (2) door met een vlakke vrij voorzichtig te vrijen (fig. 17B).
- Keer de geleiderail (2) om de 8 werkuren, opdat deze aan de boven- en onderkant gelijkmatig verslijt.

NL

Oliedoorlaten

Oliedoorlaten op de rail要去en worden gereinigd om te garanderen dat de rails en de kettingijdens het bedrijf goed worden ingeolied.

Aanwijzing: De toestand van de oliedoorlaten kan gemakkelijk worden gecontroleerd. Als de doorlaten schoon zijn, dan spreit de ketting enkele seconden na starten van de zaag automatisch olie weg. De zaag bezit een automatisch oliesystem.

De kettingzaag is uitgerust met een automatisch oliesysteme met tandwielaandrijving. Dit voedt de rail en de ketting automatisch met de juiste hoeveelheid oleie. Zodra de motor worden, stroomt ook de olie sneller maar de railplaat.

De kettingsmering werd in de fabrik optimaal ingesteld. Als instellenen anschraf vereist worden, breng de zaag dan waar de geauthoriserde klantendienst.

Aan de onderkant van de kettingzaag zit de instelschroef (A) voor de kettingsmering (fi g. 21). Naar links draaien verhoogt de kettingsmering, maar rechts draaien verlaagt de kettingsmering.

Om de kettingsmering te controleren de kettingzaag met de ketting boven een vel papier houden en eenaar seconden vol gas geven. Op het papier kan de ingestelde hoeveelheid olie worden gecontroleerd.

Controleer regelmatig of de kettingsmering naar behoren functioneert. Test de kettingsmering voor de eerste snede, naeermaals snijden en in elk geval na onderhoudswerkzaamheden.

Olien van de ketting

Vergewis u er altijd van dat het automatische oliesysteme goed functioneert. Zorg voor een altijd gevulde olietank.

Tijdens de zaagwerkzaamheden moeten de rail en de ketting algtd voldoende geolied+zijn, om wrijving met de geleiderail te verlagen.

De rail en de ketting moogen nooit zonder olie+zijn. Als u de zaag droog of met te weinig olie inzet, dan neemt het snijvermogen af, de levensduur van de zaagketting worden korter, de ketting worden snel bot en de rails verslijt zeer sterk op grond van oververhitting. Te weinig olie herkent men aan rookontwikkeling of verkleuring van de rail.

7.2.6 Onderhoud van de ketting

Scherpen van de ketting

Aanwijzing: Een scherpe ketting levert welgevormde spanen op. Wanner de ketting zaagmeel genereert, dan moet hij worden gescherpt.

Om de ketting te scherpen zijn speciale gereedschappen vereist, die garanderen dat de messen in de juiste hoek en op de juiste diepte zichen gescherpt. Voor de onervaren gebruiker van kettingzagen bevelen wij aan om de zaagketting te latent scherpen door eenvakman van de lokale klantendienst. Indien u denkt dat u zich uw eigen zaagketting kunt scherpen, koop dan de speciale gereedschappen aan bij de professionele klantendienst.

Ketting scherpen (fi g. 18)

Scherp de ketting met veiligheidshandschoenen en een Ronde vijl.

Scherp de punten alleen met waar buiten gerichte bewegingen (fig. 19) en neem de waarden in fig. 18 inRCT.

Na het scherpen要去en de snij-elementen allemaal even breed en lang zich.

Na 3-4 maal scherpen van de snij-elementen moet u de hoogte van de dieptebegrenzers controeren en dezeevt. met een vlakke vrij inkorten, en dan de voorste hoek afronden (fi g.20).

De voorste randen vijt u rond.

7.3 Opslag en transport

Breng voor transport en opslag van de hettingzaag de hettingbescherming (4) aan.

Aanwijzing: Berg de kettingzaag nooit langer dan 30 dagen op zonder de volgende stappen te doorlopen.

Opbergen van de kettingzaag

Als u een kettingzaag langer dan 30 dagen opbergt, dan moet deze hiervoor worden voorbereid. Anders zou de rest van de brandstof die zich in de carburateur bevindt verdampen en een rubberachtig bezinksel awhilen. Dit zou de start kennun bemoeilijken en dure reparatiewerkzaamheden tot gevolgKnownen hebben.

1. Neem de dop van de brandstoffank langzaam eraf om eventuele druk in de tank af te lately. Maak de tank voorzichtig leeg.

NL

1. Start de motor en LAST hem draaien tot de zaag slopt teneinde de brandstof uit de carburateur te verwijderen.
2. Laat de motor afkoelen (ca. 5 minutes).
3. Reinig de machine grondig.

Aanwijzing: Berg de zaag op een droge plaats op en zo ver möglichk verwijderd van eventuele ontstekingsbronnen, bijv. kachel, warmwaterboiler die op gas werkt, gasdroger enz.

Voer de inbedrijfstelling na opslag uit zoals beschreiben in hoofdstuk.5.Voir inbedrijfstelling

Transport

Activeer de hettingrem.
- Beveilig de kettingzaag gegen weglijden om verlies van brandstof, schade of verwondingen te vermijden.

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
- Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen netouis het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

9. Foutopsporing

Probleem Mogelijk oorzaak Verhelpen
De motor start nicht, of hij start maar loopt nicht verder.	- Verkeerd startproces.- Te veel brandstof in de verbrandingsruiimte door misluktete startup-gingen.- Verkeerd ingestelde carburateur.- Verroeste bougie.- Verstoot brandstoffi iter.
De motor start, maar Hij loopt nicht met vol vermogen.	- Verkeerde hendelsepositie aan de choke.- Vervuild luchtfi iter.- Verkeerd ingestelde carburateur-menging.
Motor draait onre-gelmatig	- Fout ingestelde carburatormenge-ling.
Geen vermogen bij belastimg	- Fout ingestelde bougie. - Bougie schoonmaken / afstellen of verwangen.
Motor draait onrus-tiger.	- Fout ingestelde carburatormenge-ling.
Bovenmatigveel rook.	-Verkeerdebrandstofmengeling.-Gebruikdejuistebrandstofmenge-ling (verhouding 40 tot 1)
Geen vermogen bij belasting	-Kettingbot-Ketting zit los
Motor slaat af	-Benzine tank leeg.- Brandstoffi iter in de tank fougetepositioneerd
Onvoldoende kettingsmering (zwaard en ketting worden heet).	-Kettingolietankleeg.- Olie-inlaatboring verstoot.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken*	Zwaard, bougie, luchtfilter, benzinefilter
Verbruiksmaterialial/verbruiksstukken* Zaagketting
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Nietaar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreak, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onsigearanteedijnuitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veilighedsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.
• De garantiperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.
• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of juices apparaat terug.

Voor slijtstukken, verbruiksmaterialial en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL

Spis tresci

NL verkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
