Merk	PowerPlus
Model	POWXG50551
Producttype	Aardboor (thermisch)
Beoogd gebruik	Gaten graven voor aanplant van struiken, plaatsen van afrasteringspalen, tuinieren
Brandstof	Loodvrije benzine (min. octaangetal 91) gemengd met tweetaktolie, verhouding 1:40
Motortype	Luchtgekoelde tweetaktmotor
Cilinderinhoud	52 cm³
Nominaal toerental	7500 tpm
Stationair toerental	3100 tpm
Koppelingstoerental	4600 tpm
Tankinhoud	1,20 L
Diameter van de meegeleverde vijzels	Ø 10 cm, Ø 15 cm, Ø 20 cm
Reductieverhouding	40:1
Geluidsdruk LpA	Niet vermeld (dB(A))
Geluidsvermogen LwA	112 dB(A)
Trillingen (maximale waarde)	19,9 m/s²
Gewicht	Niet vermeld
Garantieperiode	36 maanden vanaf aankoopdatum
Onderhoud luchtfilter	Maandelijks reinigen, minimaal één keer per jaar vervangen
Onderhoud bougie	Controleren elke 20 uur, vervangen elke 100 uur
Smering van de reductiekast	Elke 100 uur met lithiumvet (5-10 g)
Veiligheidsinstructies	Draag handschoenen, veiligheidsbril, gehoorbescherming, veiligheidsschoenen; houd minstens 3 m afstand van personen; niet gebruiken boven heuphoogte

Veelgestelde vragen - POWXG50551 PowerPlus

Welk type brandstof moet ik gebruiken voor de PowerPlus POWXG50551 aardboor?

Gebruik een mengsel van loodvrije benzine (min. octaangetal 91) en tweetaktolie van hoge kwaliteit in een verhouding van 1:40 (25 ml olie per 1 liter benzine).

Hoe start ik de motor van de aardboor?

1. Draai de gashendel naar de startpositie. 2. Druk meerdere keren op de primer totdat u brandstof in de pomp ziet. 3. Zet de motorschakelaar op Start. 4. Trek aan de startkabel tot u weerstand voelt, trek dan krachtig 2 of 3 keer.

Hoe stop ik de motor?

Zet de motorschakelaar op Stop en wacht tot de motor volledig stopt.

Wat zijn de belangrijke veiligheidsinstructies?

Draag altijd handschoenen, een veiligheidsbril, gehoorbescherming en veiligheidsschoenen. Houd personen en dieren op minstens 3 meter afstand. Gebruik de aardboor nooit met beide handen boven heuphoogte.

Hoe onderhoud ik het luchtfilter?

Draai het filterdeksel los, verwijder het schuimelement, reinig het met warm zeepwater, spoel en droog. Breng een dunne laag motorolie aan, knijp overtollige olie uit en plaats het terug. Vervang het element als het beschadigd is.

Wanneer moet ik de bougie vervangen?

Controleer de bougie elke 20 uur gebruik en vervang deze elke 100 uur. De elektrodenafstand moet 0,75 mm zijn.

Hoe smeer ik de reductiekast?

Voeg elke 100 uur 5 tot 10 g lithiumvet toe via het vetnippel of door de reductieschroef te verwijderen, draai vervolgens handmatig de as.

Kan ik de aardboor voor iets anders dan grond gebruiken?

Nee, deze aardboor is uitsluitend ontworpen voor grondwerk (het graven van gaten). Niet gebruiken voor ijs, rotsachtige grond of in horizontale positie.

Wat moet ik doen als de vijzel vastloopt?

Stop onmiddellijk de motor en verwijder de borgpen om de vijzel te deblokkeren. Forceer nooit.

Hoe berg ik de aardboor op voor langere tijd?

Ledig de brandstoftank, laat de motor draaien tot hij stopt, reinig de machine en berg hem op een droge en afgesloten plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING POWXG50551 PowerPlus

7 ASSEMBLAGE 6
7.1 Smeermiddel voor de tandwieloverbrenging 6
7.2 Monteren van boren (Fig.1) 6
7.3 Bijtanken (Fig. 2) 6
7.4 Benzinemengsel 6
7.5 Werkregels 7
8 GEBRUIK 7
8.1 De motor starten (Fig. 3)
8.2 Een warme motor starten 8
8.3 De motor uitschakelen (Fig. 4). 8
8.4 De grondboormachine gebruiken 8
9 REINIGING EN ONDERHOUD 8
9.1 Motor 8
9.2 Tandwieloverbrenging.. 9
9.3 Het luchtfilter reinigen (Fig. 5)
9.4 Vervangen van de bougie (Fig. 6)
10 OPSLAG 9
10.1 Voor het opbergen gedurende 1 maand of langer..
11 TECHNISCHE GEGEVENS 10
12 GELUID 10
13 GARANTIE 10

14 MILIEU (BENZINE) 11
15 CONFORMITEITSVERKLARING 11

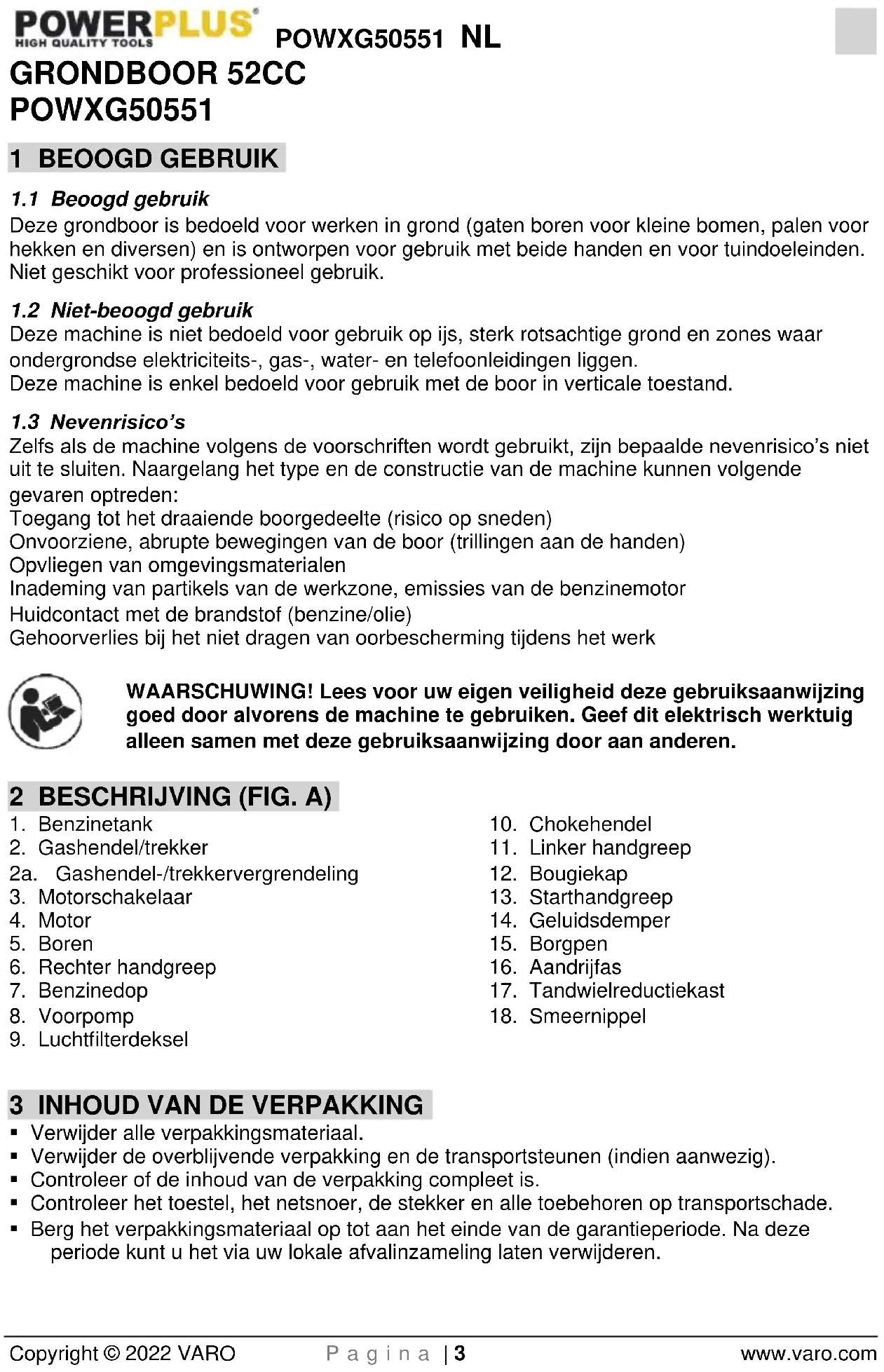

GRONDBOOR 52CCPOWXG50551

1 BEOOGD GEBRUK

1.1 Beoogd gebruik

Deze grondboor is bedoeld voor werkken in grond (gaten boren voorkleine bomen, palen voor hekken en diversen) en is ontworpen voor gebruik met beiden handen en voor tuindoeleinden. Niet geschikt voor professioneel gebruik.

1.2 Niet-beoogd gebruik

Deze machine is nicht bedoeld voor gebruik op ijs, sterk rotsachtige grond en zones waar ondergrondse elektriciteits-, gas-, water- en telefoonleidingen liggen. Deze machine is enkel bedoeld voor gebruik met de boor in verticale toestand.

1.3 Nevenrisico's

Zelfs als de machine volgens de voorschriften worden gebruikt, zich bepaalde nevenrisico's nicht uit te sluiten. Naargelang het type en de constructie van de machine konnen volgende gezaren optreden:

Toegang tot het draaiende boorgedeelte (risico op sneden)

Onvoorziene, abrupte bewegingen van de boor (trillingen aan de handen)

Opvliegen van omgevingsmaterialen

Inademing van partikels van de werkzone, emissies van de benzinemotor

Huidcontact met de brandstof (benzine/olie)

Gehoorverlies bij het Niet dragen van oorbeschermingijdens het werk

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Benzinetank
2. Gashendel/trekker
   2a. Gashendel-/trekkervergrendeling
3. Motorschakelaar
4. Motor
5. Boren
6. Rechter handgreep
7. Benzinedop
8. Voorpomp

9. Luchtfilterdeksel

10. Chokehendel

11. Linker handgreep
12. Bougiekap
13. Starhandgreep
14. Geluidsdemper
15. Borgpen
16. Aandrijfas
17. Tandwielreductiekast
18. Smeernippel

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1xgrondboor
1x boor 0100 mm
1x boor 0150 mm
1x boor 0200 mm

1 leeg flesje om olie/benzine te mengen
3 x borgpennen
1 x bougiesleutel
1 handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of materièle schade		Draag gehoorbescherming. Draag een veiligheidbril.
	Voor gelebruik de handleiding lezen		Draag handschoenen
	Het dragen van beschermingsschoenen wordt aangeraden.		Hou alle omstaanders op een afstand van minimaal 3 m.
	Rook Niet in het werkgebied, in de buurt van de machine en in de nabijheid van brandbare materialen!

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

• Lees voor een veilig gezruik alle instructies en zorg dat u ze begrijpt voor u de grondboor gezruikt. Volg alle veiligheidsinstructies op. Het Niet volledig opvolgen van al de onderstaande veiligheidsinstructies, kan tot ernstige verwondingen leiden.
• Laat deze machine Niet door kinderen noch door onopgeleide Personen gebruiken.
• Deze grondboormachine mag enkel door volwassenen gebrukt worden die in een goede lichamelijke toestand verkeren en die de gebruiksinstructies kennen.
• Start de motor Niet en LAST hem ook nicht draaien in een afgesloten of slecht geventileerde ruimte; het inademen van de uitlaatgassen kan dodelijk+zijn.
  Maak het werkgebied leeg voor iedere taak. Verwijder alle voorwerpen zoals stenen, gebroken glas, nagels, draad of touw dat in de grondboormachine verstrikt kan raken.
• Draag beschermende antislip verilgheidschoenen, handschoenen, een verilgheidsbril en gehoorbescherming wanner u met deze machine werkt.
• Draag een stevige lange broek. Draag geen loszittende kledij, een korte broek, losese juwelen o.i.d. en loop niet op blote voeten.
  Zet langhaar vast om te voorkomen dat het in de bewegende onderdelen verstrikt raakt.
• Hou alle omstaanders, kinderen en dieren op minimaal 3m afstand.

• Gebruik deze machine nicht wanner u vermoeid of ziek bent of onder invloed verkeert van alcohol, drugs of medicijnen.
  Werk nicht bij te weinig Licht.

• Bewaar algtd een stevige voetpositie en evenwicht. Reik Niet over. Te ver reiken kan tot verlies van het evenwicht of tot aanraking met hare oppervlakken leiden.

• Hou alle lichaamsdelen uit de buurt van bewegende onderdelen.
• Raak het gebied rond de geluidsdemper of de cilinder van de grondboormachine Niet aan:\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - .
• Schakel algid de motor uit en verwijder bougiekap vór u afregelingen of herstellingen uitvoert, m.u.v. het afregelen van de carburator.
• Controller voor elk gebruik het toestel op loszittende verbindingen, beschadigde onderdelen, brandstoflekken, enz. Verwijder alle beschadigde onderdelen voor het gebruik.
• Er is geconstasteerd dat trillingen van handgereedschappen bij sommige Personen hunnen bijdragen tot het fenomeen van Raynaud. Symptomen hiervan zichtintelingen, gevoellosheid en wit worden van de vingers. Ze treden meestal op bij blootstelling aan koude. Er worden gedacht dat ook erfolijke factoren, blootstelling aan koude en vocht, dieten, roken en bepaalde werkgewoontes aan het ontwikkelen van deze symptomen kan bijdragen. Het is op dit moment Nietbekend of en welke trillingen en duurtijd van de blootstelling tot deze symptomen hunnen bijdragen. Er zichn voorzorgsmaatregelen die de gebruiker kan nemen om de mogelijkke effecten van trillingen te verminderen:
• Hou uw lichaam warm bij koud weer. Draagijdens het werkken handschoenen om de handen en de polsen warm te honden. Er is geconstasteerd dat koud weeer een belangrijke factor is die aan het fenomeen van Raynaud bijdraagt.
• Doe na elke werkperiode oefingen om de bloedcirculatie te bevorderen.
• Neem regelmatig pauze. Beperk de bloatstelling per dag.
• Wanner u een van deze symptomen van dit fenomeen opmerkt, stop dan onmiddelijk met werken en raadpleeg uw arts m.b.t. deze symptomen.
• Hou het gereedschap in een goed onderhonden staat met alle verbindingen stevig vastgezet en LAST Beschadigde onderdelen verrangen.
• Meng en bewaar de brandstof in een vat dat ervoor geschikt is.
• Meng de brandstof in de openlucht waar er geen vonden of vuur zich. Ruim gemorste brandstof op.
• Verplaats u 9 m van de plek waar de tank werk bijgevuld voór u de motor start.
• Schakel de motor uit en LAST hem afkoelen voor u bijtankt of de machine opbergt.
• Laat de motor afkoelen, kaak de benzinetank leeg en zorg dat de machine nicht kan bewegen voor u ze met een voertuig verplaatst.

6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

• Vervang de boren indien ze scheurtjes vertonen, verbogen zijn of op een andere manier beschadigd zich geraakt. Zorg ervoor dat de boor en de verlengas correct gemonteerd zitten en stevig vastgeschroefd zich. Het Niet naleven hiervan kan tot ernstige verwondingen leiden.
• Zorg ervoor dat alle afschemrkappen, riemen, afbuigingen en handgrepen correct en stevig gemonteerd zitten.
• Start nicht met werken voordat u een leeg werkgebied hebt. Werk Niet in de buurt van elektrische leidingen of ondergrundse nutsvoorzieningen. Het worden aangeraden om bij de lokale overheden informatie op te vragen voor u begint te boren.
• Wonneer de boor draait als de motor stationair draait, schakel dan onmiddelijk de motoruit en regel de stationaire instellenen bij volgens de instructies in deze handleiding.
• Gebruik op deze machine enkel verrangboren van de fabrikant. Gebruik geen andere accessoires.

• Gebruik de machine nooit wanner de veiligheidskoppeling Niet goed werkt. De veiligheidskoppeling grijpt in wanner de motor stationair draait of wanner er een hard voorwerp worden gereakt.

• Verwijder de boor onmiddelijk wanner er scheurjtes of andere beschadigingen worden opgemerkt.

• Houijdens het werkden de beiden handgrepen.altijd stevig vast.
• Gebruik de boor Niet met de handgrepen boven het niveau van uw middel. Boren met machines hoger dan uw middel beperkt de contrôle en kan tot ernstige verwondingen in de borststreek leiden wanneer een hard voorwerp gereakt worden.
• Verplaats de boormachine nooit wanneer de motor nog draait.
• Verplaats de boormachine met een uitschakelde motor en verwiederde boor.
• Boor nooit onder een horizontale hoek. Deze boormachine mag enkel gebruik worden in een hoek van 90^ t.o.v. de grond (zie figuur 7a).
• Hou de handgrepen altijd droog en proper.
  Zorg ervoor dat boor Niet gehinder wordt voor u begint te boren.
• Bewaar altiijd een stevige voetpositie en een veilige werkhouding.
• Raak de boor nooit aan en voer nooit onderhoud UIT wanneer de motor draait.
• Neem de grondboormachine met beiden handen stevig vast en hou al uw lichaamsdelen weg van de boor en de geluidsdemper.
• Probeer nooit om onderhoud of herstellingen uit te voeren die geen deel uitmaken van het routineonderhoud. Laat andere herstellingen aan de grondboormachine door een erkende hersteller uityoeren.
• Bewaar de boormachine van de grond, in een verticale stand, op een droge plek en met een lege benzinetank.
  Schakel onmiddelijk de motor uit wanner de boor vastloopt.

7 ASSEMBLAGE

7.1 Smeermiddel voor de tandwieloverbrenging

Waurschuwing! De grondboormachine worden geleverd met universeel smeervet voor tandwieloverbrengingen in de tandwielreductiekast.

7.2 Monteren van boren (Fig.1)

• Plaats de motorbehuizing op een werkbank.
• Plaats de grondboor (5) op de aandrijfas (16), zorg ervoor dat beiden openings met elkaaruitgelind+zijn.
  Brenq de borgpen (A) aan.

7.3 Bijtanken (Fig. 2)

• Open de benzinevuldop (7).
  Giet het benzinemengsel in de tank m.b.v. een trechter.
  Vul de tank nicht vollediq odomat brandstof uitzet.
• Sluit de benzinevuldop (7) stevig af en reinig de omgeving ervan om möglichk gemorst mencsel weg te nemen.

7.4 Benzinemengsel

De grondboor haar motor is een tweetaktmotor. Hij werkt op een meldsel van tweetaktolie en benzine in een verhouding 1:40. De benzine dient loodvrije standardarbenzine te zich met een octaangetal van minimaal 91. Smering van de motor gebeurt door hoogwaardige tweetaktolie toe te voegen. Meng het benzinemengsel Niet in de tank. Gebruik het meegeleverde meldflesje of een andere geschikte fles. Giet het benzinemengsel pas in de tank nadat het vooraf grondig gemengd en geroerd werk.

• Gebruik verse, zuivere benzine. Water en verontreinigingen in de benzine können het benzinesystemenschadigen.

Tank bij op een goed verluchtte plaats en met een uitgeschakelde motor. Wanner de motor net vór het bijvullen nog draaide, LAST hem dan eerst afkoelen. Tank de machine nooit bij in een gebouw waar de benzinedampen in contact+kennen met vuur of vonken.
- Benzine is zeer ontvlambaar en explosief. Wanner u met benzine werkt, kurz u brandwonden of andere ernstige verwondingen oplopen.
Schakel de motor uit en houd hem weg van hitte, vonken en vuur.
Tank enkel buiten bij.
- Neem gemorste benzine onmiddelijk op.

Benzine liters	1	2	3	4	5
2-taktolie ml	25	50	75	100	125

Gebruik enkel olie voor 2-taktmotoren wanner u het mengsel bereidt. Schud het brandstofblik voor u bijtankt. Tank bij wanner de motor uitgeschakeld is en zich ver van open vuur bevindt. Plaats de boormachine op een vlak, stevig oppervlak voor u de benzinedop losschroeft.

7.5 Werkregels

Waarschuwing! Volg altijd de veiligheidsregels op. De boormachine mag enkel gebrukt worden om in de grond te boren. Maak de boormachine nicht vast op vaste steunen. Het is verboden om op (de aandrijfas van) de boormachine gereedschappen of accessoires aan te sluiten die nicht door de fabrikant worden opgegeven.

8 GEBRUIK

Controleer het volgende voordat u de motor start:

• Benzinepeil - de benzinetank dient voor minstens de helft gezuld te zijn.
  Toestand van de benzineleidingen.
• Dat de buitenste schroefkoppelingen stevig vastzitten.
• Dat de grondboor vrij kan draaien.

8.1 De motor starten (Fig. 3)

Wanner de motor koud is, zet de chokehendel (10) dan in de -stand.
Duw een aantal keren op de Voorpompknop (8) totdat u in de knop de benzine kunt zien.
Zet de motorschakelaar (3) in de "Start"-stand.
- Treklichtjes aan het startkoord (13) totdat u wonderstand voelt en trek dan 2 tot 3 keer kort en krachtig aan het startkoord totdat de motor kort overslaat.

OPGELET! Trek het startkoord nooit verder dan ong. 50~cm uit en leid het met de hand terug. Om efficien te starten, is het belangrijk kort en krachtig aan het startkoord te trekken.

• Zet de chokehendel (10) in de -stand.

Trek opniew 2-3 keer aan het startkoord totdat de motor aanslaat en stationair draait.

Waarschuwing! De grondboor begint te draaien zodra de gashendel/trekker worden bediend.

• Wanner de motor warm is, zet de chokehendel (10) dan in de -stand.
  Trek opniew 2-3 keer aan het startkoord totdat de motor aanslaat en stationair draait.

8.2 Een warme motor starten

Zet de motorschakelaar in de "I"-stand en TREK kort en krachtig aan het startkoord met een gelijkmatige opwaartse beweging totdat de motor start.

NOTA: gezruik de choke nicht wanner u een warme motor start.

8.3 De motor uitschakelen (Fig. 4)

Duw de motorschakelaar in de "Stop"-stand. Wacht tot de motor tot stilstand kommt. Wanneer u de motor herstart, duw dan de motorschakelaar (3) eerst opnieuw in de "Start"-stand.

8.4 De grondboormachine gebruiken

Hou de grondboormachine met beiden handen stevig vast en hou alle lichaamsdelen uit de buurt van de boor en de geluidsdemper.

• Hou de grondboormachine voor uuit, met de rechtterhand stevig rond de gashendelhandgreep en met uw linkerhand stevig rond de andere handgreep.
• Bewaar tijdens het werkken algid een stevige grip op de beiden handgrepen.
• De grondboormachine moet in een comfortabile positie worden vastgehonden met de handgrepen Niet hoger dan uw middel.
• Plaats de grondboor op de grond en bedien de gashendel/trekker (2).
• Om ideaal te konnen werken: regel het vermogen volgens de toestand van de grond.
• Wanner de toestand van de grond ideaal is, wat een constante werksnelheid toelaat, kunt u de gashendel/trekker (2) in zijn middelste stand vergrendelen door de vergrendelknop (2a) in te drukken terwijl u de gashendel/trekker ingedrukt houdt. Dit kan uw werk makkelijker makeen (niet aanbevolen).
• Bewaar een comfortabile afstand:tussen uzelf en de boormchine zonder te gaan overreiken.
• Focus algid volledig op uw werk. Een draaiende boor aanraken, kan tot ernstige verwondingen leiden.

WAARSCHUWING! Gebruik de boor nooit wanner de handgrepen zich hoger dan uw middel bevinden. Het boren met de handgrepen hoger dan uw middel, beperkt de contrôle over de machine en kan ernstige verwondingen aan de borstreek veroorzaken wanner een hard voorwerp geraakt worden.

9 REINIGING EN ONDERHOUD

Opgelet! Verwijder de bougiekap en de bougie voor alle werkzaamheden aan de machine (hoogspanning).

• Na 20 gebruiksuren: reinig het luchtfilter en controllerer de bougie.
• Na 100 gelebruiksuren: reinig de benzinetank en verrang de bougie. Smeer de overbrenning.
• Na 300 gebruiksuren: veryang het luchtfilter.
  Dompel de arondboor nicht in vloeistoffen.
• Gebruik geen producten met ammoniak, chloor of schuurmiddelen.
• Gebruik geen chloorsolventen, tetrachloorkoolstof, kerosine of benzine.
• Houd de behuizing van de grondboor schoon. Gebruik een zachtezoek en een zacht zeepsopie om de behuizing van de grondboor schoon te vegen.

9.1 Motor

Reinig de koelvinnen van de cilinder regelmatig met perslucht of een borstel. Vervoiling hiervan kan tot gevaarlijke oververhitting van de motor leiden.

9.2 Tandwieloverbrenging

Vervang het vet in de tandwielreductiekast om de 100 bedrijfsuren. Smeer met lithiumvet. Voeg 5 - 10g vet toe m.b.v. een smeerpistool of verwijder de schroef (18) en doe het vet in de opening terwijl u met de hand aan de as draait totdat het vet tevoorschijn komt, breng dan de schroef opnieuw aan. Opgelet! Voeg enkel eenkleine hoeveelheid vet toe. Niet overmatig bijvullen (max. 5 - 10g ).

9.3 Het luchtfilter reinigen (Fig. 5)

Een vuil luchtfilter veroorzaakt startmoeijkheden en prestatieverlies en verkort de levensduur van de motor. Controller maandelijks het luchtfilter. Voor optimale prestaties verrangt u het luchtfilter bij voorkeur minimaal een keer perJAar.

Maak het luchtfilterdeksen los door de bevestigingschroef in gegenwijzerzin te draaien.
- Verwijder het luchtfilterdeksel en het luchtfilter.
- Reinig het schuimen filtrelement met een warm sopje. Spoel uit en LAST drogen.

NOTA: het schuimen luchtfilterelement moet verwangen worden wanner het beschadigd is.

• Breng een dun laagje motorolie aan op het schuimen filtrilege en knijp het dan UIT.
• Plaats het luchtfilter terug.

NOTA: zorg ervoor dat het luchtfilter correct in de behuizing zit. Een slecht geplaatst filter za toelaten dat er vuil in de motor kommt, wat tot snelle motorslijtage za leiden.

• Plaats het luchtfilterdeksen terug en draai de bevestigingssschroef terug vast.

9.4 Vervangen van de bougie (Fig. 6)

• De uitlauf/behuizing kan tijdens het gebruik zeer heet worden. Laat de motor afkoelen. Raak NOOT een hare motor aan.
• Verwijder de bougiekap (8).
• Verwijder de bougie (I) en contrôleer ze.
• Controller de isolatie. Indien beschadigd zoals bv. geschilferd of met scheurtjes in: verwang de bougie (I).
• Reinig de elektrodes van de bougie met een draadborstel.
• Controller de vorkopening en stel ze in op 0,75 mm.
• Breng de bougie (I) opniew aan en zet ze vast met de bougiesleutel.
• Breng de bougiekap (8) op de bougie (I) aan. Zorg ervoor dat erijdens het verrangen geen vuil in de cilinder kommt. Controleer de positie van de bougie (I).
• Een losse bougie (I) kan de motor door oververhitting beschadigen.
• Ze te vast aanspannen kan de schroefdraad van de cilinderkop beschadigen. De fabrikant is Niet aansprakelijk voor schade die hieruit voortvloeit. De verantwoordelijkheid ligt volledig bij de gebruiker.

10 OPSLAG

• Op hoge of afgeslotenplaatsen, buiten het bereik van kinderen.
• Ope een droge plaats

10.1 Voor het opbergen gedurende 1 maand of langer

Laat alle brandstof uit de tank in een vaatje lopen dat geschikt is voor benzine. Laat de motor draaien tot hij stilvalt.

BOOR	Model nr.	POWXG50551
	Reductieverhouding	40:1
	Grondboorbits	φ10 cm, φ15 cm, φ20 cm
	Tandwielreductiekast	Ja
MOTOR	Type	Luchtgekoelde 2-taktmotor
	Nominaal toerental	7500 t/min
	Stationair toerental	3100 t/min
	Toerental koppeleng	4600 t/min
	Totale cilinderinhoud	52 cc
	Inhoud brandstoffank	1,20 l

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA	/ dB(A)
Geluidsvermogenniveau LwA	112 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

Max. 19,9 m/s^2 K = 1,5 m/s^2

13 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Valen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanssprak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.

• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.

• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.

• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden gereifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon要去ckenewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.

14 MILIEU (BENZINE)

Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze Verwijder de olie op een milieuvriendelijk manier. Wij raden u aan om de olie in een gesloten vatণ uw lokaal servicecenter te brengen voor recyclage. Doe de olie Niet bij het huishoudelijk afval of giet ze Niet op de grond.

15 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Grondboor

Handelsmerk: POWERplus

Model:POWXG50551

voldoet aan de Essentiele Eisen en andere van toepassing zijnde voorschriften van de Europese Richtlijnen, gebaseerd op de toepassing van de geharmoniseerde Europese normen. Elke Niet toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese richtlijnen (inclusief hun wijzigingen, indien van toepassing):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 112dB(A)

Guaranteed 112dB(A)

Europese geharmoniseerde normen (inclusief hun wizigingen, indien van toepassing):

• PPP16014A : 2022 (TuV Sud - DE test standard)

EN ISO 14982 : 2009

Ondergetekende handelt in opdracht van het bedrijfsmanagement,

Philippe Vankerkhove

Certificatiemanager
