Producttype	Ultrasone parkeerhulp (achteruitrijradar)
Merk	Waeco
Model	MagicWatch MWE850
Detectiezone	Tot 1,5 m
Ultrasone frequentie	40 kHz
Voeding	11 – 27 V DC
Stroomverbruik	40 mA (stand-by), 250 mA (signaal)
Bedrijfstemperatuur	-20 °C tot +70 °C
Volume piëzoluidspreker	100 dB op 10 cm
Aantal detectoren	4
Meegeleverde onderdelen	Besturingselektronica, 4 ultrasone detectoren, 1 display, 1 piëzoluidspreker, verlengkabels, 22,5 mm gatenboor
Belangrijkste functies	Detectie van obstakels achter, geluids- (pieptonen) en visuele waarschuwing (LED's), afstandsaanduiding in stappen van 10 cm, DSM-functie (Digital Signal Memory) om kleine vaste objecten te negeren
Installatie	Detectoren monteren in de bumper (gaten van 22,5 mm), display bevestigen op dashboard of ruit, aansluiten op achteruitrijlicht
Repareerbaarheid	Vervangen van detectoren zonder demontage van de bumper (aansluitstekker achter de detector)
Schilderen van sensoren	Mogelijk, aanbevolen door een gespecialiseerde garage
Onderhoud en reiniging	Reinig de detectoren met een vochtige doek; geen scherpe of harde voorwerpen gebruiken
Veiligheid	Vervangt niet de oplettendheid van de bestuurder; alleen langzaam achteruitrijden; voertuig stoppen als het geluidssignaal plotseling verandert
Certificeringen	E13

Veelgestelde vragen - MagicWatch MWE850 WAECO

Wat is het maximale bereik van de MagicWatch MWE850?

Het maximale bereik is ongeveer 1,5 m vanaf de detectoren. De detectiezone is verdeeld in drie gebieden: gebied 1 (groen, langzame pieptonen), gebied 2 (geel, gemiddelde pieptonen) en gebied 3 (rood, continu geluid).

Hoe installeer ik de detectoren in de bumper?

Boor gaten met een diameter van 22,5 mm met behulp van de meegeleverde gatenboor. De gaten moeten licht naar beneden aflopend zijn. Plaats elke detector door hem licht te kantelen tot hij vastklikt. Houd een minimale afstand van 40 cm en maximale van 50 cm tot de grond aan.

Kan ik de sensoren schilderen?

Ja, de sensoren kunnen worden geverfd. Waeco adviseert om het schilderwerk te laten uitvoeren door een gespecialiseerde garage om een goede werking te garanderen. De kartonnen verpakking van de detectoren kan als bescherming worden gebruikt tijdens het schilderen.

Wat moet ik doen als het apparaat niet werkt?

Controleer de elektrische aansluitingen: de rode kabel moet worden aangesloten op de positieve lijn van het achteruitrijlicht en de zwarte kabel op de massa. Zorg ervoor dat alle stekkers (detectoren, display, luidspreker) goed in de besturingselektronica zijn gestoken en dat de vergrendeling is ingeschakeld.

Hoe test ik het systeem na installatie?

Zet de ontsteking aan en schakel naar achteruit. Plaats een obstakel op ongeveer 1 m achter het voertuig. U moet langzame pieptonen horen en de groene LED's zien oplichten. Naarmate u dichterbij komt, neemt de frequentie van de pieptonen toe en veranderen de LED's van groen naar geel en vervolgens naar rood met een continu geluid op minder dan 0,3 m.

Wat betekent de DSM-functie (Digital Signal Memory)?

De DSM-functie analyseert de ruimte achter en negeert kleine vaste objecten zoals trekhaken (tot 0,3 m uitsteeksel). Alleen veranderingen ten opzichte van het opgeslagen profiel worden gemeld als obstakels. Dit voorkomt valse waarschuwingen.

Hoe onderhoud ik het systeem?

Reinig de detectoren regelmatig met een vochtige doek. Gebruik nooit scherpe of harde voorwerpen die ze kunnen beschadigen. Verwijder sneeuw, ijs of vuil dat de sensoren kan blokkeren.

Het apparaat geeft een defecte detector aan, wat moet ik doen?

Als er drie korte pieptonen klinken bij het inschakelen van de achteruit, plaats het voertuig dan op 1 m van een obstakel. Schakel naar achteruit en ga voor elke detector staan. De defecte detector is diegene waarbij de frequentie van de pieptonen niet verandert. Vervang deze zonder de bumper te demonteren via de toegankelijke aansluitstekker.

Wat is het stroomverbruik van het apparaat?

In stand-by verbruikt het apparaat 40 mA. Wanneer het signalen uitzendt (obstakel gedetecteerd), loopt het verbruik op tot 250 mA. De voedingsspanning moet tussen 11 en 27 V DC liggen.

Zijn er belangrijke veiligheidsmaatregelen?

Het apparaat is een extra hulpmiddel en ontslaat u niet van voorzichtigheid bij het achteruitrijden. Rijd alleen langzaam achteruit. Als het geluidssignaal plotseling verandert (bijvoorbeeld van snel naar langzaam), stop dan onmiddellijk het voertuig en controleer de situatie. Obstrueren die meer dan 0,3 m uitsteken (zoals een fietsendrager) kunnen mogelijk niet correct worden gedetecteerd.

GEBRUIKSAANWIJZING MagicWatch MWE850 WAECO

Montagehandleiding en gebruiksaanwijzing

Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com

DK

Lees deze handleiding voor de montage en ingebruikname zorgvuldig door en bewaar deze. Geef de gebruiksaanwijzing bij doorverkoop van het systeem door aan de koper.

Inhoudsopgave

1 Instructies voor het gebruik van de gebruiksaanwijzing. . . . . . . . 109
2 Veiligheids- en montageinstructies ..... 109
3 Omvang van de levering 112
4 Gebruik volgens de voorschriften 113
5 Technische beschrijving....113
6 MWE850 monteren 116
7 Functie testen 123
8 MWE850 gebruiken 124
9 MWE850 onderhouden en reinigen .... 125
10 Storing zoeken.... 125
11 Garantie 126
12 Afvoer.... 126
13 Technische gegevens 126

MagicWatch MWE850 Instructies voor het gebruik van de gebruiksaanwijzing

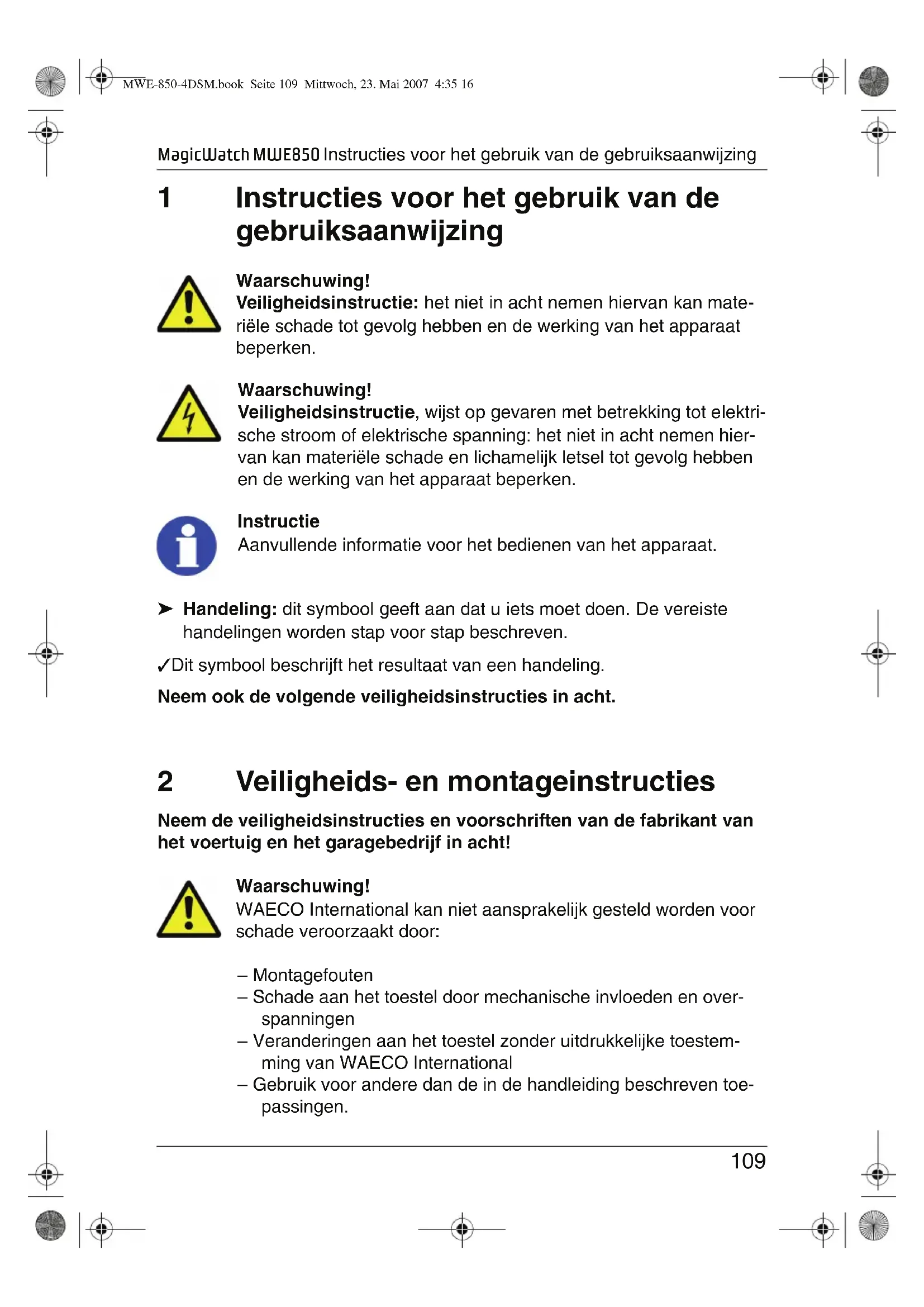

1 Instructies voor het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsinstructie: het niet in acht nemen hiervan kan materiële schade tot gevolg hebben en de werking van het apparaat beperken.

Waarschuwing!

Veiligheidsinstructie, wijst op gevaren met betrekking tot elektrische stroom of elektrische spanning: het niet in acht nemen hiervan kan materiële schade en lichamelijk letsel tot gevolg hebben en de werking van het apparaat beperken.

Instructie

Aanvullende informatie voor het bedienen van het apparaat.

▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√Dit symbool beschrijft het resultaat van een handeling.

Neem ook de volgende veiligheidsinstructies in acht.

2 Veiligheids- en montageinstructies

Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

Waarschuwing!

WAECO International kan niet aansprakelijk gesteld worden voor schade veroorzaakt door:

• Montagefouten
• Schade aan het toestel door mechanische invloeden en overspanningen
• Veranderingen aan het toestel zonder uitdrukkelijke toestemming van WAECO International
• Gebruik voor andere dan de in de handleiding beschreven toe-passingen.

Veiligheids- en montageinstructies MagicWatch MWE850

Waarschuwing!

In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrisch syteem van het voertuig altijd de minpool worden losgekoppeld.

Bij voertuigen met een extra accu moet ook hier de minpool worden losgekoppeld.

Waarschuwing!

Ontoereikende leidingverbindingen kunnen tot gevolg hebben, dat door kortsluiting

• kabelbranden ontstaan,
  – de airbag wordt geactiveerd,
  – elektronische besturingsinrichtingen worden beschadigd,
  – elektrische functies uitvallen (knipperlicht, remlicht, claxon, ontsteking, licht).

Neem daarom de volgende instructies in acht:

- Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen.

• 30 (ingang van accu plus direct),
• 15 (geschakelde plus, achter accu),
• 31 (retourleiding vanaf accu, massa).

Gebruik geen kroonsteentjes.

• Gebruik een krimptang (zie afb. 1.7, pagina 3) voor het verbinden van de kabels.
  ● Schroef de kabel bij aansluitingen aan leiding 31 (massa)

- met kabelschoen en tandschijf aan een massaschroef van het voertuig of

- met kabelschoen en plaatschroef aan de carrosserie.

Let op een goede massaverbinding!

MagicWatch MWE850 Veiligheids- en montageinstructies

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van elektronica voor de comfortvoorzieningen de opgeslagen data.

- De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen:

• radio code
• voertuigklok
• tijdschakelklok
• boordcomputer
• stoelinstelling

Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing.

Neem bij de montage de volgende instructies in acht:

• Bevestig de in het voertuig te monteren delen van MWE850 zodanig, dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzittenden van het voertuig kunnen leiden.
• Let er bij het boren op dat er ook achter het te doorboren oppervlak genoeg ruimte is voor de boor, zo kunt u schade voorkomen (zie afb. 2, pagina 4).

Neem bij werkzaamheden aan elektrische delen de volgende instructies in acht:

• Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp (zie afb. 1.5, pagina 3) of een voltmeter (zie afb. 1.6, pagina 3).
  Testlampen met een gangbare lamp (zie afb. 1.9, pagina 3) gebruiken te veel stroom, hierdoor kan de elektronica in het voertuig worden beschadigd.

- Let er bij het leggen van de elektrische aansluitingen op dat deze

• niet worden geknikt of verdraaid,
• niet langs randen schuren,
• niet zonder bescherming door openingen met scherpe kanten worden gelegd (zie afb. 3, pagina 4).

- Isoleer alle verbindingen en aansluitingen.

- Borg de kabels tegen mechanische belasting met kabelbinders of isolatieband, b.v. aan de aanwezige leidingen.

Omvang van de levering MagicWatch MWE850

Neem in het bijzonder de volgende instructies in acht:

• Bij voertuigen met LED-achterlichten kan de montage van het achteruit-rijwaarschuwingssysteem tot storingen leiden. Neem voor informatie hierover contact op met de betreffende voertuigfabrikant.
• Monteer de sensoren indien mogelijk niet direct boven de eindpijp van uw uitlaatsysteem. Anders kunnen er fouten bij de indicatie optreden.
• Neem de geldende wettelijke voorschriften in acht.
• De sensoren mogen geen signaallampen bedekken.
• Gedraag u bij het achteruitrijden zodanig, dat u geen andere verkeers-deelnemers in gevaar brengt.
• Gevaarlijke hindernissen worden op grond van fysische reflectie-eigen-schappen in sommige gevallen niet of slechts onnauwkeurig herkend.
• MWE850 dient om u te ondersteunen, dat betekent dat het apparaat u niet ontslaat van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden.
• MWE850 kan u alleen bij langzaam achteruitrijden (rangeersnelheid) op tijd waarschuwen.
• Verwijder sneeuw, ijs of vuil van de sensoren, om een goede werking van het apparaat te garanderen.

3 Omvang van de levering

Nr. in afb. 4, pagina 4 Aantal Omschrijving Artikel-nr.

1 1 Besturingselektronica MWZ-850
2 4 Ultrasone sensoren MWSE-2

3

1

D

i

s

p

|

4 1 Piëzo-luidspreker MWL-2

5 1 Verlengkabel display

MWCD-2

6 1 Verlengkabel luidspreker

MWLVC-1

7 4 Verlengkabel sensoren

MWCC-2

- 1 Kernboor (22,5 mm)

-

MagicWatch MWE850 Gebruik volgens de voorschriften

Aanwijzing

De kartonnen drager van de sensoren dient als hulp bij het lakken.

4 Gebruik volgens de voorschriften

MagicWatch MWE850 (Artikel-nr. MWE-850-4DSM) is een ultrasone achteruitrijsensor. Het apparaat bewaakt bij het achteruitrijden de ruimte achter het voertuig en waarschuwt optisch en akoestisch voor hindernissen die door de sensoren worden gedetecteerd.

MWE850 is een hulpmiddel bij het achteruitrijden, het ontslaat u echter niet van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden.

MWE850 is ontworpen voor het inbouwen in personenauto's.

5 Technische beschrijving

5.1 Functiebeschrijving

MWE850 bestaat uit vier inbouwsensoren, een besturingstoestel, een display als optische sigaalgever en een piëzo-luidspreker als akoestische signaalgever. De piëzo-luidspreker wordt bij de hoedenplank of de afdekking van de kofferruimte gemonteerd. Het display kan op het dashboard of boven de achteruitkijkspiegel aan de voorruit of in het bereik van de kofferruimteafdekking gemonteerd worden.

De afstandsmeting is gebaseerd op het echo-looptijd-principe. De vier sensoren zenden bij het achteruitrijden constant ultrasone signalen uit.

De sensoren zijn zender en ontvanger in één en vangen het door de hindernis gereflecteerde ultrasone signaal op. De afstand tot de hindernis wordt door de looptijd van het ultrasone signaal berekend en door de piëzo-luid-spreker via een pulstonenreeks doorgegeven. Hoe dichter u de hindernis nadert, hoe sneller de pulstonenreeks.

De functie DSM (Digital Signal Memory) maakt bij de meting een ruimteprofiel aan, waarin kleine, vaststaande objecten (bijv. aanhangwagenkoppelingen) opgenomen zijn. Hierdoor worden die niet als hindernis weergegeven. Pas als het systeem een wijziging van het ruimteprofiel vaststelt, wordt een hindernis gesignaleerd.

Technische beschrijving MagicWatch MWE850

Het display signaleert de positie van de hindernis via twee LED's. Een cijfer-indicatie geeft de afstand in stappen van 10 cm aan.

De sensoren worden in de bumper ingebouwd. De sensoren mogen gelakt worden. WAECO adviseert om de sensoren door een vakkundige werkplaats te laten lakken.

Omdat de sensoren met eigen versterkers uitgerust zijn, kunt u de verbinding tussen sensor en besturingstoestel tot een totale lengte van max. 10 m verlengen.

Gebruik uitsluitend WAECO-kabels.

Anders is er geen perfecte werking gegarandeerd.

Defecte sensoren kunt u zonder demontage van de bumper vervangen. Hiervoor is er een steekverbinding kort achter de sensor.

5.2 Detectiebereik

Het detectiebereik van MWE-850 is onderverdeeld in drie zones (zie afb. 5, pagina 5):

- Zone 1

Deze zone omvat het eerste grensgebied. Hier worden kleine of slecht reflecterende objecten in sommige gevallen niet gedetecteerd.

- Zone 2

In deze zone worden nagenoeg alle objecten gedetecteerd.

- Zone 3

In deze zone worden nagenoeg alle objecten gedetecteerd, er kunnen echter objecten in de dode hoek van de sensoren terecht kommen.

Er kunnen situaties optreden, waarin MWE850 objecten niet waarneemt of op grond van hun fysische aard de afstand niet juist doorgeeft.

Let hierbij op de volgende vier voorbeelden.

MagicWatch MWE850 Technische beschrijving

Voorbeeld 1 (zie afb. 6, pagina 5)

Objecten, die zich vanaf het begin niet in het detectiebereik van de sensoren bevinden, kunnen ook niet worden waargenomen.

Voorbeeld 2 (zie afb. 7, pagina 5)

Bij gekloofde objecten wordt niet per se de kortste afstand doorgegeven. In het voorbeeld wordt A niet doorgegeven, alleen B en C.

Voorbeeld 3 (zie afb. 8, pagina 5)

Bij schuine hindernissen wordt de kortste afstand A doorgegeven.

Voorbeeld 4 (zie afb. 9, pagina 6)

In de weergegeven situatie zal MWE850 de afstand A doorgeven. Als het voertuig na het weerklinken van het akoestische signaal voor het stopbereik nog verder wordt genaderd, dan zal punt A in de dode hoek terecht komen en zal MWE850 de afstand tot punt B doorgeven.

Waarschuwing!

Zoals de vier voorbeelden laten zien, kunnen er situaties optreden, waarin het apparaat een object niet of niet de kortste afstand tot dit object doorgeeft.

Het apparaat ontslaat u niet van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden. Rij daarom altijd zeer voorzichtig achteruit.

Als een object in het niet bewaakte bereik van de sensoren terecht komt, geeft MWE850 automatisch de afstand tot het volgende object door. Dit betekent dat de piëzo-luidspreker dan van de snelle op de middelste tonenreeks overschakelt en het display geeft een grotere afstand aan.

Breng in dit geval altijd onmiddellijk het voertuig tot stilstand en controleer de situatie.

MWE850 monteren MagicWatch MWE850

Aan het voertuig aangebrachte, kleine objecten (bijv. aanhangwagenkoppelingen) worden wegens de DSM-functie niet als hindernis herkend. In de regel steken ze niet verder dan 0,3 m over de sensoren uit. U bevindt zich dus binnen het dichte bereik (zone 3) van max. 0,3 m, waarin MWE850 een stopwaarschuwing geeft en u moet stoppen (zie hoofdstuk „Functie testen“ op pagina 123).

Waarschuwing!

Als laadgoed of objecten aan het voertuig verder dan het dichte bereik van 0,3 m uitsteken, dan bestaat er gevaar voor ongevallen. Een hindernis kan met het laadgoed of het object botsen, voor het door de sensoren in het dichte bereik geregistreerd worden en MWE850 een stopwaarschuwing geeft (zie afb. 11, pagina 6).

6 MWE850 monteren

6.1 Benodigd gereedschap

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

● Set boren (zie afb. 1.1, pagina 3)
● Boormachine (zie afb. 1.2, pagina 3)
● Schroevendraaier (zie afb. 1.3, pagina 3)
- Set ring- of muilsleutels (zie afb. 1.4, pagina 3)

Voor de elektrische aansluiting en de controle daarvan heeft u de volgende hulpmiddelen nodig:

● Diodetestlamp (zie afb. 1.5, pagina 3) of voltmeter (zie afb. 1.6, pagina 3)
● Krimptang (zie afb. 1.7, pagina 3)
● Isolatieband (zie afb. 1.8, pagina 3)
- Evt. kabeldoorvoer

Voor het bevestigen van de besturingseenheid en de kabels heeft u evt. nog meer schroeven en kabelbinders nodig.

Voor een goede werking van het apparaat is het belangrijk de sensoren juist af te stellen.

Als deze naar de grond wijzen, worden b.v. oneffenheden op de grond als hindernis doorgegeven. Als zij te ver naar boven wijzen, worden aanwezige hindernissen niet herkend.

Neem bij de montage de volgende gegevens in acht:

• De maximale reikwijdte ligt bij ca. 1,5 m.
• Om de hoek van het voertuig (knipperlicht etc) te kunnen bewaken, moet de sensor niet meer dan 0,3 m daarvan verwijderd worden gemonteerd.
• De afstand van de sensoren tot de grond moet minstens 40 cm en maximaal 50 cm bedragen (zie afb. 10, pagina 6).
• De montageplaats moet zo effen mogelijk zijn, zodat de dekring van de sensor op de bumper ligt.

De sensor is met een montagehoek van ca. +5° verticaal vooraf ingesteld. De dekring wordt hiervoor naar onderen dikker.

Houd er rekening mee dat de sensoren in een bepaalde richting afgesteld moeten zijn. De bovenkant van de sensor is met een ▼ gemarkeerd (zie afb. 12.1, pagina 6).

• Monteer de sensoren gelijkmatig verdeeld over de hele voertuigbreedte om een optimale bewaking te garanderen.
• De sensoren mogen gelakt worden. WAECO adviseert om de sensoren door een vakkundige werkplaats te laten lakken.

Ga bij de montage als volgt te werk:

Kies een montageplaats aan de bumper, die zo mogelijk verticaal op het straatoppervlak ligt (zie afb. 12, pagina 6).

Neem bij de montage van de sensoren in acht dat de koppeling van de toevoerleiding buiten de boring bereikbaar is. Zo wordt gegarandeerd dat u bij een eventuele vervanging van de senso-ren de bumper niet hoeft te demonteren (afb. 20, pagina 9).

- Als een sensorkabel niet lang genoeg is, kunt u verlengkabels met een lengte van een meter (MWCS-1) als toebehoren bestellen.

MWE850 monteren MagicWatch MWE850

Waarschuwing!

Verzeker u er voordat u gaat boren van, dat er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken.

▶Boor voor elke sensor een gat met een diameter van 22,5 mm in de bumper (22,5 mm kernboor bij de levering inbegrepen).
▶ Schuin de opening voor een betere pasnauwkeurigheid van onderen op de binnenkant van de bumper een beetje af. De sensorbehuizing kan nu lichtjes schuin naar onderen ingeschoven worden.
▶Leid de kabels van de sensoren door de betreffende boring.
▶Steek elke sensor in de betreffende opening tot hij vastklikt.

6.3 Verlengkabels van de sensoren plaatsen

Let er bij het leggen van de verlengkabels op dat ze

• niet te zeer worden geknikt of verdraaid,
• niet langs randen schuren,
• niet zonder bescherming door openingen met scherpe kanten worden gelegd (zie afb. 3, pagina 4).
• De connectoren moeten gepoold verbonden worden. Een blokkeerpen verhindert het ompolen (zie afb. 13 A, pagina 6).
• Let erop dat de vergrendeling vastklikt (zie afb. 13 A, pagina 6). Enkel op die manier is het storingvrije gebruik mogelijk.
  Voor het losmaken van de verbinding drukt u op de houder en trekt u de stekker en de bus uit elkaar (zie afb. 13 B, pagina 6).
• Als een sensorkabel niet lang genoeg is, kunt u verlengkabels met een lengte van een meter (MWCS-1) als toebehoren bestellen.

Instructie!

De verlengkabels zijn gemarkeerd: L (links), CL (midden links), R (rechts), CR (midden rechts).

Deze markering dient voor de oriëntering bij het aansluiten aan de besturingselektronica om voor een correcte weergave op het display te zorgen.

MagicWatch MWE850 MWE850 monteren

Waarschuwing!

Verzeker u er voordat u gaat boren van, dat er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken.

▶Bescherm iedere boring aan de buitenkant van de carrosserie d.m.v. geschikte maatregelen tegen het binnendringen van water, b.v. door de kabel en de doorvoer in te spuiten met afdichtingspasta.
- Gebruik voor het leggen van de verlengkabels naar de kofferruimte zo mogelijk aanwezige rubberstoppen.
Als er geen rubberstoppen aanwezig zijn, maak dan een boring van ca. ∅ 13 mm en zet een kabeldoorvoer in.

Instructie!

Trek de stekkers van deverlengkabelsdoor de kabeldoorvoer, voor u de doorvoer in de carrosserie inzet.

Leg de verlengkabels zodanig in de kofferruimte, dat zij in geen geval beschadigd kunnen raken (b.v. door steenslag).
▶Bevestig de verlengkabels zorgvuldig achter de bumper.
▶ Steek de stekkers van de sensoren in de bussen van de betreffende verlengkabels (zie afb. 16 A, pagina 8).

6.4 Besturingselektronica bevestigen

Neem de volgende instructies in acht bij de keuze van een montageplaats voor de besturingselektronica:

• Houd rekening met de lengte van de sensorkabels.
• De besturingselektronica mag niet beschadigd raken wanneer u bagage of voorwerpen in de kofferruimte laadt.
  ▶Bevestig de besturingselektronica op een geschikte plaats in de kofferruimte.

De besturingselektronica mag niet aan vochtigheid blootgesteld zijn.

MWE850 monteren MagicWatch MWE850

Instructie!

De verlengkabels zijn gemarkeerd: L (links), CL (midden links), R (rechts), CR (midden rechts).

Deze markering dient voor de oriëntering bij het aansluiten aan de besturingselektronica om voor een correcte weergave op het display te zorgen. U vindt deze markering ook aan de besturingselektronica.

De polen van de stekker kunnen niet verwisseld worden: zij kunnen maar op één manier in de aansluiting worden gestoken.

▶ Steek de stekkers van de verlengkabels van de sensoren in de betreffende bussen van de besturingselektronica (zie afb. 16 B, pagina 8). Let erop dat de vergrendeling vastklikt.

6.5 Display bevestigen

Neem de volgende instructies in acht bij de keuze van een montageplaats voor het display:

● Houd rekening met de lengte van de displaykabel.
Denk eraan dat bij voertuigen met een grotere achterklep de afdekking van de kofferruimte mee omhoogzwenkt.
- Het display moet goed zichtbaar zijn als u achteruit rijdt.
- Het display mag niet worden bedekt of beschadigd door voorwerpen die op de afdekking van de kofferruimte worden gelegd.
- Monteer het display zodanig dat er geen verwondingsgevaar bestaat, bijvoorbeeld bij sterk afremmen.
- De kleine bouwvorm maakt de plaatsing op vele plaatsen in het voertuig mogelijk.

Zinvolle posities vooraan zijn (zie afb. 14, pagina 7):

- boven de achteruitkijkspiegel

- aan het dashboard

- tegen het dak

- aan de ruit naast de zijspiegel

- boven de achteruitkijkspiegel - aan het dashboard - tegen het dak - aan de ruit naast de zijspiegel

Zinvolle posities achteraan zijn (zie afb. 15, pagina 8):

- op de afdekking van de kofferruimte

- tegen het dak

- naast het venster

- aan de C-stijl

▶Trek de beschermfolie af en plak het display op een geschikte plaats vast.

Instructie!

De verlengkabels zijn gemarkeerd: L (links) en R (rechts).

Deze markering dient voor de oriëntering bij het aansluiten aan de besturingselektronica om voor een correcte weergave op het display te zorgen. U vindt deze markering ook aan de besturingselektronica.

Bij het aansluiten van de insteekvoetjes kunnen de polen niet worden verwisseld: zij kunnen maar op één manier in de aansluiting worden gestoken.

▶ Steek de stekker van het display in de bus van de verlengkabel (zie afb. 17 A, pagina 8).
▶Leid de verlengkabel naar de besturingselektronica en steek de stekker van de verlengkabel daar op de aansluiting van de besturingselektronica (zie afb. 17 B, pagina 8).

6.6 Luidspreker op de afdekking van de kofferruimte monteren

De piëzo-luidspreker moet op een geschikte plek op de afdekking van de kofferruimte worden vastgeplakt of gemonteerd.

Neem de volgende instructies in acht bij de keuze van een montageplaats voor de piëzo-luidspreker:

• Houd rekening met de lengte van de luidsprekerkabel.
  Denk eraan dat bij voertuigen met een grotere achterklep de afdekking van de kofferruimte mee omhoogzwenkt.
• De piëzo-luidspreker mag niet worden bedekt of beschadigd door voorwerpen die op de afdekking van de kofferruimte worden gelegd.
• U kunt het volume via de schakelaar vooraan aan de luidspreker in de trappen „uit” (Off), „stil” (Lo) en „luid” (Hi) instellen.

▶ Steek de steekbus van de piëzo-luidspreker op de stekker van de verlengkabel (zie afb. 18 A, pagina 8).

MWE850 monteren MagicWatch MWE850

▶Leid de verlengkabel naar de besturingselektronica en steek de steekbus daar op de aansluiting van de besturingselektronica (zie afb. 18 B, pagina 8).
▶Trek de beschermfolie af en plak de luidspreker op ...
▶ of bevestig de luidspreker met geschikte schroeven.

6.7 Besturingselektronica aansluiten

Waarschuwing!

Let op de juiste poling.

Bij sommige voertuigen functioneert het achteruitrijlicht alleen bij ingeschakeld contact. In dit geval moet u het contact inschakelen om de plus- en massaleiding te bepalen.

▶Sluit de rode kabel (afb. 19.2, pagina 8) van de besturingselektronica aan op de plusleiding (+) van het achteruitrijlicht (afb. 19.1, pagina 8).
▶Sluit de zwarte kabel (afb. 19.3, pagina 8) aan op de massaleiding (−) van het achteruitrijlicht of op de massa (carrosserie).

MagicWatch MWE850 Functie testen

7 Functie testen

Ga bij de functietest als volgt te werk:

▶Schakel het contact in en schakel in de achteruitversnelling.

Handel bij de eerste ingebruikneming uiterst voorzichtig en maak u vertrouwd met de verschillende tonenreeksen.

Zone	Omschrijving (zie afb. 5, pagina 5)	Bijbehorende tonenreeks	LED's
1 Vanaf een afstand van ca. 1,5 m (gemeten vanaf sensor) herkent MWE850 aanwezige hindernissen en geeft deze met de groene LED-groep alsook met de piëzo-luidspreker door met een lang-zame tonenreeks.		Bi Bi Bi groen
2 Vanaf een afstand van ca. 0,95 m (gemeten vanaf sensor) gaat MWE850 over op de gele LED-groep en de mid-delste tonenreeks.		Bi Bi Bi Bi Geel
3 Bij een afstand van ca. 0,3 m (gemeten vanaf sensor) en minder gaat MWE850 over op de rode LED-groep en in de permanente toon. Als deze zone bereikt is, moet het voertuig in ieder geval tot stil-stand worden gebracht.Anders kunnen het voertuig en de hindernis beschadigd raken.		Biii... rood

In zone 3 kan het voorkomen, dat de hindernis niet meer wordt herkend, omdat deze zich niet meer in het detectiebereik van de sensoren bevindt (afhankelijk van de vorm).

Het toestel is met een diagnosefunctie uitgerust: bij gebrekkige sensoren klinken bij het schakelen naar de achteruitversnelling drie korte tonen.

MWE850 gebruiken MagicWatch MWE850

8 MWE850 gebruiken

MWE850 wordt automatisch geactiveerd door het schakelen in de achteruitversnelling, als het contact is ingeschakeld of de motor loopt.

Zodra zich in het detectiebereik een hindernis bevindt, klinkt een signaaltoon die in gelijke intervallen wordt herhaald en de groene LED's branden.

Als deze hindernis bij het achteruitrijden verder wordt genaderd, verandert de tonenreeks afhankelijk van de zone waarin u zich bevindt, op die manier wordt de afstand doorgegeven (zie Hoofdstuk „Functie testen” op pagina 123). Ook de displayweergave verandert bij het wisselen van de zones.

Handel bij de eerste ingebruikname uiterst voorzichtig, om u met de afstandsaanduiding door middel van de verschillende tonenreeksen en de displayweergave vertrouwd te maken.

Waarschuwing!

Breng het voertuig onmiddellijk tot stilstand en controleer de situatie (evt. uitstappen), als bij het rangeren het volgende gebeurt:

Bij het achteruit-rangeren geeft het apparaat eerst een hindernis aan en de tonenreeks wordt heel normaal sneller (b.v. overgang van de langzame in de middelste tonenreeks). Plotseling gaat de signaaltoon over in de langzame tonenreeks of wordt helemaal geen hindernis meer aangegeven.

Dit betekent dat de oorspronkelijke hindernis zich niet meer in het detectiebereik van de sensoren bevindt (afhankelijk van de vorm), maar nog steeds kan worden aangereden.

Waarschuwing!

Als laadgoed of objecten aan het voertuig (b.v. fietsdrager) verder dan het dichte bereik van 0,3 m uitsteken, dan bestaat er gevaar voor ongevallen. Een hindernis kan met het laadgoed of het object botsen, voor het door de sensoren in het dichte bereik geregistreerd worden en MWE850 een stopwaarschuwing geeft (zie afb. 11, pagina 6).

MagicWatch MWE850 MWE850 onderhouden en reinigen

9 MWE850 onderhouden en reinigen

Waarschuwing!

Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan de sensoren.

▶Reinig de sensoren af en toe met een vochtige doek.

10 Storing zoeken

Apparaat functioneert niet.

De aansluitkabels naar het achteruitrijlicht maken geen contact of zijn verwisseld.

De stekker voor het display is niet of niet goed ingestoken in de besturings-elektronica.

De stekkers van de sensoren zijn niet of niet goed ingestoken in de besturingselektronica.

▶Controleer de stekkers en steek ze indien nodig zover in tot ze inklikken.

Defecte sensor wordt weergegeven (drie tonen bij het in achteruit schakelen)

Als een defecte sensor weergegeven wordt (zie Hoofdstuk „Functie testen" op pagina 123), gaat u als volgt te werk:

▶Plaats het voertuig op een afstand van ca. een meter voor een grote hindernis, b.v. garagepoort.

▶Zet de auto in achteruit.

√ De langzame tonenreeks weerklinkt (zone 1, zie afb. 5, pagina 5) en de LED's van de intacte sensoren zijn groen.

▶Ga nu na elkaar voor elke sensor staan.

√De tonenreeks springt op snelle tonenreeks. Aan de defecte sensor verandert de tonenreeks niet.

Garantie MagicWatch MWE850

11 Garantie

Onze algemene garantievoorwaarden zijn van toepassing. Als het product defect is, stuur het dan naar het WAECO-filiaal in uw land (adressen zie achterkant van de handleiding) of naar uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• Een kopie van de factuur met datum van aankoop
• Reden van de klacht of een foutbeschrijving

12 Afvoer

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het MWE850 definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

Detectiebereik: tot 1,5 m

Ultrasone frequentie: 40 kHz

Voedingsspanning: 11 – 27 volt DC

Stroomgebruik: 40 mA (Standby-modus)

250 mA (Signaalmodus)

Bedrijfstemperatuur: -20 °C tot +70 °C

Geluidssterkte van de piëzo-luid-sprekers:

100 dB (in 10 cm afstand)

De sensoren mogen gelakt worden. WAECO adviseert om de sensoren door een vakkundige werkplaats te laten lakken.

Uitvoeringen, de voor de technische vooruitgang dienende wijzigingen en levermogelijkheden voorbehouden.

Vergunningen

Het toestel heeft het e13-keurmerk.

MagicWatch MWE850

Mail: [e-mail]

WAECO Svenska AB

Gustaf Melins gata 7
