Produkttyp	Ultraschall-Parkhilfe (Rückfahrwarner)
Marke	Waeco
Modell	MagicWatch MWE850
Erfassungsbereich	Bis zu 1,5 m
Ultraschallfrequenz	40 kHz
Stromversorgung	11 – 27 V DC
Stromverbrauch	40 mA (Standby), 250 mA (Signal)
Betriebstemperatur	-20 °C bis +70 °C
Lautstärke des Piezo-Lautsprechers	100 dB bei 10 cm
Anzahl der Sensoren	4
Lieferumfang	Steuergerät, 4 Ultraschallsensoren, 1 Display, 1 Piezo-Lautsprecher, Verlängerungskabel, Lochsäge 22,5 mm
Hauptfunktionen	Hinderniserkennung hinten, akustische (Pieptöne) und visuelle Warnung (LED), Abstandsanzeige in 10-cm-Schritten, DSM-Funktion (Digital Signal Memory) zum Ignorieren kleiner fester Objekte
Installation	Montage der Sensoren in der Stoßstange (22,5-mm-Löcher), Befestigung des Displays am Armaturenbrett oder an der Windschutzscheibe, Anschluss an das Rückfahrlicht
Reparierbarkeit	Austausch der Sensoren ohne Demontage der Stoßstange (Steckverbindung hinter dem Sensor)
Lackierung der Sensoren	Möglich, wird von einer Fachwerkstatt empfohlen
Wartung und Reinigung	Sensoren mit einem feuchten Tuch reinigen; keine scharfen oder harten Gegenstände verwenden
Sicherheit	Ersetzt nicht die Vorsicht des Fahrers; nur langsam rückwärtsfahren; Fahrzeug anhalten, wenn sich das akustische Signal plötzlich ändert
Zertifikate	E13

Häufig gestellte Fragen - MagicWatch MWE850 WAECO

Was ist die maximale Reichweite des MagicWatch MWE850?

Die maximale Reichweite beträgt etwa 1,5 m von den Sensoren aus. Der Erfassungsbereich ist in drei Zonen unterteilt: Zone 1 (grün, langsame Pieptöne), Zone 2 (gelb, mittlere Pieptöne) und Zone 3 (rot, Dauerton).

Wie installiert man die Sensoren in der Stoßstange?

Bohren Sie Löcher mit einem Durchmesser von 22,5 mm mit der mitgelieferten Lochsäge. Die Löcher sollten leicht nach unten abgeschrägt sein. Setzen Sie jeden Sensor leicht schräg ein, bis er einrastet. Beachten Sie den Mindestabstand von 40 cm und den maximalen Abstand von 50 cm zum Boden.

Kann ich die Sensoren lackieren?

Ja, die Sensoren können lackiert werden. Waeco empfiehlt, die Lackierung in einer Fachwerkstatt durchführen zu lassen, um eine einwandfreie Funktion zu gewährleisten. Die Kartonverpackung der Sensoren kann als Schutz beim Lackieren verwendet werden.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie die elektrischen Anschlüsse: Das rote Kabel muss an die positive Leitung des Rückfahrlichts und das schwarze Kabel an Masse angeschlossen sein. Stellen Sie sicher, dass alle Stecker (Sensoren, Display, Lautsprecher) richtig in das Steuergerät eingesteckt und verriegelt sind.

Wie testet man das System nach der Installation?

Schalten Sie die Zündung ein und legen Sie den Rückwärtsgang ein. Platzieren Sie ein Hindernis etwa 1 m hinter dem Fahrzeug. Sie sollten langsame Pieptöne hören und die grünen LEDs leuchten sehen. Wenn Sie sich nähern, erhöht sich die Pieptonfrequenz und die LEDs wechseln zu Gelb und dann zu Rot mit einem Dauerton bei weniger als 0,3 m.

Was bedeutet die DSM-Funktion (Digital Signal Memory)?

Die DSM-Funktion analysiert den Raum hinter dem Fahrzeug und ignoriert kleine feste Objekte wie Anhängerkupplungen (bis zu 0,3 m Überstand). Nur Änderungen gegenüber dem gespeicherten Profil werden als Hindernisse gemeldet. Dies vermeidet Fehlalarme.

Wie pflegt man das System?

Reinigen Sie die Sensoren regelmäßig mit einem feuchten Tuch. Verwenden Sie niemals scharfe oder harte Gegenstände, die sie beschädigen könnten. Entfernen Sie Schnee, Eis oder Schmutz, der die Sensoren blockieren könnte.

Das Gerät meldet einen defekten Sensor, was tun?

Wenn beim Einlegen des Rückwärtsgangs drei kurze Pieptöne ertönen, stellen Sie das Fahrzeug 1 m vor ein Hindernis. Legen Sie den Rückwärtsgang ein und stellen Sie sich vor jeden Sensor. Der defekte Sensor ist derjenige, bei dem sich die Pieptonfrequenz nicht ändert. Tauschen Sie ihn aus, ohne die Stoßstange zu demontieren, dank der zugänglichen Steckverbindung.

Wie hoch ist der Stromverbrauch des Geräts?

Im Standby-Modus verbraucht das Gerät 40 mA. Bei Signalausgabe (Hindernis erkannt) steigt der Verbrauch auf 250 mA. Die Versorgungsspannung muss zwischen 11 und 27 V DC liegen.

Gibt es wichtige Sicherheitshinweise?

Das Gerät ist eine zusätzliche Hilfe und entbindet Sie nicht von der Vorsicht beim Rückwärtsfahren. Fahren Sie nur mit Schrittgeschwindigkeit rückwärts. Wenn sich das akustische Signal plötzlich ändert (z. B. von schnell zu langsam), halten Sie das Fahrzeug sofort an und überprüfen Sie die Situation. Hindernisse, die mehr als 0,3 m über die Hecklinie hinausragen (z. B. Fahrradträger), werden möglicherweise nicht korrekt erkannt.

BEDIENUNGSANLEITUNG MagicWatch MWE850 WAECO

Montage- und Bedienungsanleitung

GB 30 Parking aid

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.waeco.de

GB

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung des Systems an den Käufer weiter.

Inhaltsverzeichnis

1 Hinweise zur Benutzung der Anleitung .... 11
2 Sicherheits- und Einbauhinweise....11
3 Lieferumfang 14
4 Bestimmungsgemäßer Gebrauch 15
5 Technische Beschreibung .... 15
6 MWE850 montieren....18
7 Funktion testen 25
8 MWE850 benutzen 26
9 MWE850 pflegen und reinigen....27
10 Fehler suchen 27
11 Gewährleistung 28
12 Entsorgung....28
13 Technische Daten 29

MagicWatch MWE850 Hinweise zur Benutzung der Anleitung

1 H i n w e i se zur Benutz

Achtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Achtung!

Sicherheitshinweis, der auf Gefahren mit elektrischem Strom oder elektrischer Spannung hinweist: Nichtbeachtung kann zu Personen- oder Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Hinweis

Ergänzende Informationen zur Bedienung des Gerätes.

▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

√Dieses Symbol beschreibt das Ergebnis einer Handlung.

Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.

2 S i c h e r h e i

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen!

Achtung!

WAECO International übernimmt keine Haftung für Schäden aufgrund folgender Punkte:

• Montagefehler,
  – Beschädigungen am Gerät durch mechanische Einflüsse und Überspannungen,
• Veränderungen am Gerät ohne ausdrücklicher Genehmigung von WAECO International,
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke.

Sicherheits- und Einbauhinweise MagicWatch MWE850

Warnung!

Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol ab.

Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol abklemmen.

Warnung!

Unzureichende Leitungsverbindungen können zur Folge haben, dass durch Kurzschluss

• Kabelbrände entstehen,
  – der Airbag ausgelöst wird,
  – elektronische Steuerungseinrichtungen beschädigt werden,
  – elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung, Licht).

Beachten Sie deshalb folgende Hinweise:

- Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte Kabelschuhe, Stecker und Flachsteckhülsen.

• 30 (Eingang von Batterie Plus direkt),
• 15 (Geschaltetes Plus, hinter Batterie),
• 31 (Rückleitung ab Batterie, Masse).

Verwenden Sie keine Lüsterklemmen.

• Verwenden Sie eine Krimpzange (siehe Abb. 1.7, Seite 3) zum Verbinden der Kabel.
  ● Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)

– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-schraube oder

– mit Kabelschuh und Blechschraube an das Karosserieblech.

Achten Sie auf eine gute Masseübertragung!

MagicWatch MWE850 Sicherheits- und Einbauhinweise

Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfortelektronik ihre gespeicherten Daten.

• Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
• Radiocode
• Fahrzeuguhr
• Zeitschaltuhr
• Bordcomputer
• Sitzposition

Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

Beachten Sie folgende Hinweise bei der Montage:

• Befestigen Sie die im Fahrzeug montierten Teile von MWE850 so, dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lösen und zu Verletzungen der Fahrzeuginsassen führen können.
• Achten Sie beim Bohren auf ausreichenden Freiraum für den Bohreraustritt, um Schäden zu vermeiden (siehe Abb. 2, Seite 4).

Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:

- Benutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine Diodenprüflampe (siehe Abb. 1.5, Seite 3) oder ein Voltmeter (siehe Abb. 1.6, Seite 3). Prüflampen mit einem Leuchtkörper (siehe Abb. 1.9, Seite 3) nehmen zu hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden kann.

- Beachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese – nicht geknickt oder verdreht werden, - nicht an Kanten scheuern, - nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden (siehe Abb. 3, Seite 4).

- Isolieren Sie alle Verbindungen und Anschlüsse.

- Sichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelbinder oder Isolierband, z. B. an vorhandenen Leitungen.

Lieferumfang MagicWatch MWE850

Beachten Sie insbesondere folgende Hinweise:

• Bei Fahrzeugen mit LED-Rücklichtern kann der Einbau der Einparkhilfe zu Störungen führen.
  Bitte informieren Sie sich bei Ihrem jeweiligen Fahrzeughersteller.
• Montieren Sie die Sensoren möglichst nicht direkt über das Endrohr Ihrer Auspuffanlage. Ansonsten kann es zu Fehlern bei der Anzeige kommen.
• Beachten Sie die geltenden gesetzlichen Vorschriften.
  ● Die Sensoren dürfen keine Signallampen verdecken.
• Verhalten Sie sich beim Rückwärtsfahren so, dass eine Gefährdung anderer Verkehrsteilnehmer ausgeschlossen ist.
• Kritische Hindernisse werden unter Umständen aufgrund physikalischer Reflexions-Eigenschaften nicht oder nur ungenau erkannt.
• MWE850 soll Sie zusätzlich unterstützen, d. h. das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichtspflicht beim Rückwärtsfahren.
• MWE850 kann Sie nur bei langsamer Rückwärtsfahrt (Rangiergeschwindigkeit) rechtzeitig warnen.
• Entfernen Sie Schnee, Eis oder Schmutz von den Sensoren, um Funktionsbeeinträchtigungen zu vermeiden.

3 L i e f e r u m f

Nr. in

Abb. 4, Seite 4

Menge Bezeichnung Artikel-Nr.

1 1 Steuerelektronik MWZ-850
2 4 Ultraschall-Sensoren MWSE-2

3

1

D

i

S

p

|

4 1 Piezo-Lautsprecher

MWL-2

5 1 Verlängerungskabel Display

MWCD-2

6 1 Verlängerungskabel

MWLVC-1

Lautsprecher

7 4 Verlängerungskabel Sensoren

MWCC-2

- 1 Kernbohrer (22,5 mm)

-

MagicWatch MWE850 Bestimmungsgemäßer Gebrauch

Hinweis

Der Pappträger der Sensoren dient als Lackierhilfe.

4 B e stimmungsgemäßer Gebrauch

MagicWatch MWE850 (Artikelnummer: MWE-850-4DSM) ist eine Einparkhilfe auf Ultraschallbasis. Es überwacht beim Rückwärtsfahren den Raum hinter dem Fahrzeug und warnt optisch und akustisch vor Hindernissen, die durch das Gerät erfasst werden.

MWE850 stellt eine Unterstützung beim Rückwärtsfahren dar, es entbindet Sie jedoch nicht von der besonderen Vorsichtspflicht beim Rückwärtsfahren.

MWE850 ist zum Einbau in Pkws ausgelegt.

5 Technische Beschreibung

5.1 Funktionsbeschreibung

MagicWatch MWE850 besteht aus vier Einbausensoren, einem Steuergerät, einem Display als optischem Signalgeber und einem Piezo-Lautsprecher als akustischem Signalgeber. Der Piezo-Lautsprecher wird im Bereich der Hut-ablage oder Kofferraumabdeckung montiert. Das Display kann auf dem Armaturenbrett, über dem Rückspiegel an der Windschutzscheibe oder im Bereich der Kofferraumabdeckung montiert werden.

Die Entfernungsmessung basiert auf dem Echo-Laufzeit-Prinzip. Die vier Sensoren senden beim Rückwärtsfahren stetig Ultraschallsignale aus.

Die Sensoren sind Sender und Empfänger in einem und fangen das von einem Hindernis reflektierte Ultraschallsignal auf. Die Entfernung zum Hindernis wird durch die Laufzeit der Ultraschallsignale berechnet und durch den Piezo-Lautsprecher über eine Pulstonfolge signalisiert. Je näher das Hindernis kommt, umso schneller wird die Tonfolge.

Die Funktion DSM (Digital Signal Memory) erstellt bei der Messung ein Raumprofil, in dem kleine feststehende Objekte (z.B. Anhängerkupplungen) enthalten sind. Dadurch werden diese nicht als Hindernis angezeigt. Erst wenn das System eine Änderung des Raumprofils feststellt, wird ein Hindernis signalisiert.

Technische Beschreibung MagicWatch MWE850

Das Display signalisiert die Position des Hindernisses über zwei LEDs. Eine Ziffernanzeige zeigt die Entfernung in 10 cm-Schritten an.

Die Sensoren werden in den Stoßfänger eingebaut. Die Sensoren dürfen lackiert werden. WAECO empfiehlt die Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu lassen.

Da die Sensoren mit eigenen Verstärkern ausgestattet sind, können Sie die Verbindung zwischen Sensor und Steuergerät auf eine Gesamtlänge von bis zu 10 m verlängern.

Verwenden Sie ausschließlich WAECO-Kabel. Andernfalls ist kein einwandfreier Betrieb gewährleistet.

Defekte Sensoren können Sie ohne Demontage des Stoßfängers aus- tauschen. Hierzu gibt es eine Steckverbindung kurz hinter dem Sensor.

5.2 Erfassungsbereich

Der Erfassungsbereich von MWE850 ist in drei Zonen aufgeteilt (siehe Abb. 5, Seite 5):

- Zone 1

Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht reflektierende Gegenstände unter Umständen nicht erfaßt.

- Zone 2

In dieser Zone werden nahezu alle Objekte angezeigt.

- Zone 3

In dieser Zone werden nahezu alle Objekte angezeigt, aber es können Gegenstände in den toten Winkel der Sensoren geraten.

Es können Situationen auftreten, in denen MWE850 Objekte nicht wahrnimmt oder aufgrund ihrer physikalischen Beschaffenheit den Abstand nicht korrekt signalisiert.

Beachten Sie hierzu die folgenden vier Beispiele.

Beispiel 1 (siehe Abb. 6, Seite 5)

Objekte, die sich von vornherein nicht im Erfassungsbereich der Sensoren befinden, können auch nicht wahrgenommen werden.

MagicWatch MWE850 Technische Beschreibung

Beispiel 2 (siehe Abb. 7, Seite 5)

Bei zerklüfteten Objekten wird nicht unbedingt der kürzeste Abstand signalisiert. Im Beispiel wird A nicht signalisiert, sondern nur B oder C.

Beispiel 3 (siehe Abb. 8, Seite 5)

Bei schrägen Hindernissen wird der kürzeste Abstand A signalisiert.

Beispiel 4 (siehe Abb. 9, Seite 6)

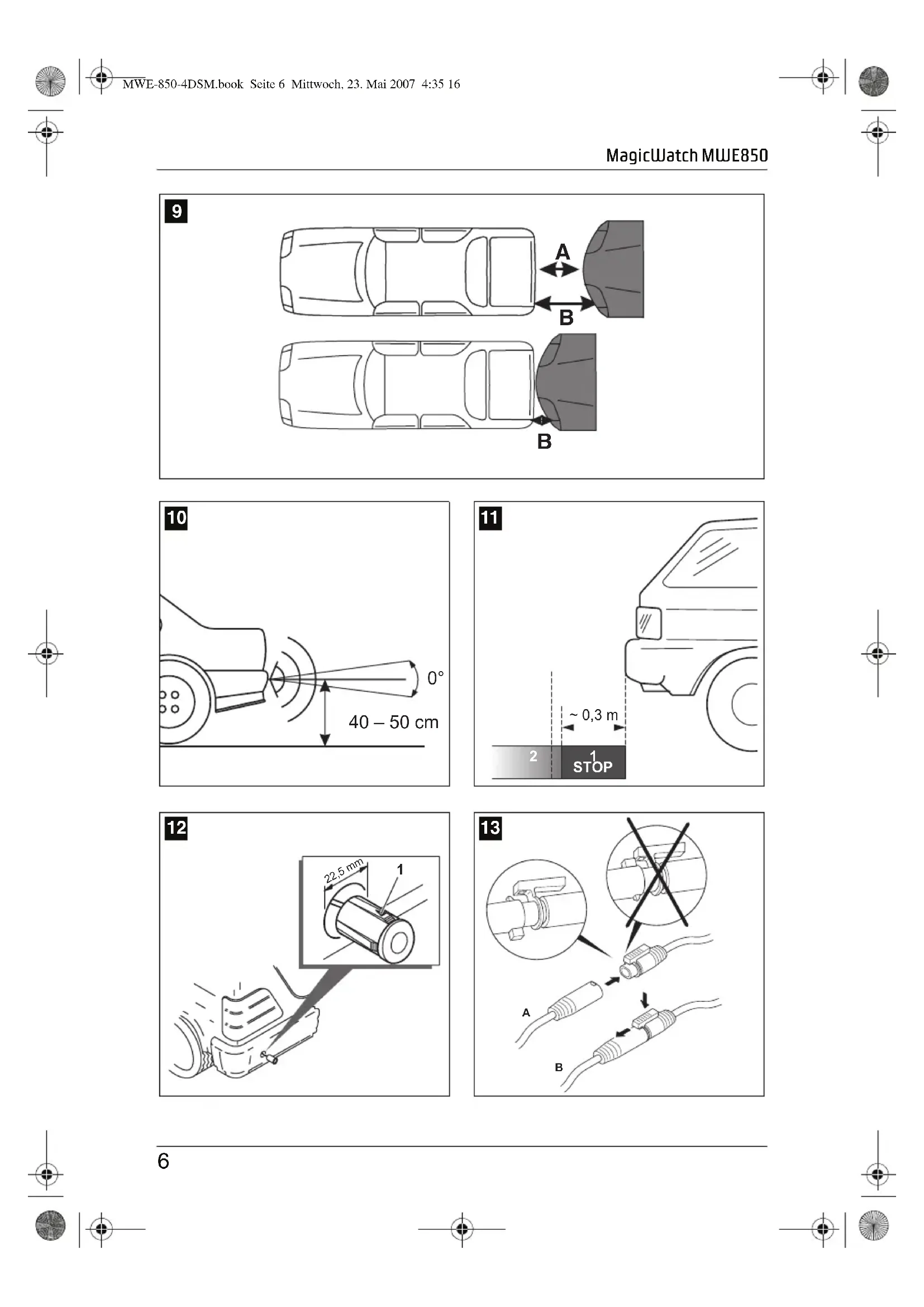

Im dargestellten Fall wird MWE850 den Abstand A anzeigen. Beim Heranfahren an das Fahrzeug wird nach Übergang der akustischen Anzeige in den Stoppbereich beim noch näheren Heranfahren die Distanz A in den toten Bereich geraten, so dass MWE850 dann die Entfernung von Punkt B signalisiert.

Achtung!

Wie die vier Beispiele zeigen, können Situationen auftreten, in denen das Gerät ein Objekt nicht oder nicht die kürzeste Entfernung dazu anzeigt.

Das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichtspflicht beim Rückwärtsfahren. Setzen Sie also immer nur mit äußerster Vorsicht zurück.

Wenn ein Objekt in den nicht überwachten Bereich der Sensoren gerät, zeigt MWE850 automatisch die Entfernung zum nächsten Objekt an. Das bedeutet, der Piezo-Lautsprecher springt dann von der schnellen in die mittlere Tonfolge um und das Display zeigt eine größere Entfernung an.

Halten Sie in diesem Fall immer sofort das Fahrzeug an, und prüfen Sie die Situation.

Am Fahrzeug angebrachte kleine Objekte (z.B. Anhängerkupplungen) werden aufgrund der DSM-Funktion nicht als Hindernis erkannt. In der Regel ragen sie nicht weiter als 0,3 m über die Sensoren hinaus. Sie befinden sich damit innerhalb des Nahbereichs (Zone 3) von bis zu 0,3 m, in der MWE850 eine Stopp-Warnung ausgibt und Sie anhalten sollten (siehe Abschnitt „Funktion testen“ auf Seite 25).

MWE850 montieren MagicWatch MWE850

Achtung!

Wenn Ladegut oder Objekte am Fahrzeug über den Nahbereich von 0,3 m herausragen, besteht Unfallgefahr. Ein Hindernis kann mit dem Ladegut oder dem Objekt kollidieren, bevor es von den Sensoren im Nahbereich erfasst wird und MWE850 eine Stopp-Warnung ausgibt (siehe Abb. 11, Seite 6).

6 MWE850 montieren

6.1 Benötigtes Werkzeug

Für Einbau und Montage benötigen Sie folgende Werkzeuge:

● Satz Bohrer (siehe Abb. 1.1, Seite 3)
● Bohrmaschine (siehe Abb. 1.2, Seite 3)
● Schraubendreher (siehe Abb. 1.3, Seite 3)
- Satz Ring- oder Maulschlüssel (siehe Abb. 1.4, Seite 3)

Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfsmittel:

• Diodenprüflampe (siehe Abb. 1.5, Seite 3) oder Voltmeter (siehe Abb. 1.6, Seite 3)
  ● Krimpzange (siehe Abb. 1.7, Seite 3)
  ● Isolierband (siehe Abb. 1.8, Seite 3)
  ● Ggf. Kabeldurchführungstüllen

Zur Befestigung der Steuereinheit und Kabel benötigen Sie ggf. noch weitere Schrauben und Kabelbinder.

6.2 Sensoren montieren

Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte Ausrichtung der Sensoren.

Wenn diese auf den Boden zeigen, werden z. B. Bodenunebenheiten als Hindernis angezeigt. Wenn sie zu weit nach oben zeigen, werden vorhandene Hindernisse nicht erkannt.

Beachten Sie folgende Daten bei der Montage:

● Die maximale Reichweite liegt bei ca. 1,5 m.
- Damit die Fahrzeugecke (Blinker etc.) überwacht werden kann, sollte der Sensor nicht weiter als 0,3 m davon entfernt montiert werden.
- Der Abstand der Sensoren zum Boden sollte mindestens 40 cm und maximal 50 cm betragen (siehe Abb. 10, Seite 6).
- Der Montageort sollte möglichst eben sein, damit der Deckring des Sensors auf dem Stoßfänger liegt.

Der Sensor ist mit einem Montagewinkel von ca. +5° vertikal voreingestellt. Der Deckring wird dafür nach unten dicker.

Beachten Sie, dass die Sensoren eine bestimmte Ausrichtung haben müssen. Die Oberseite des Sensors ist mit einem ▼ markiert (siehe Abb. 12.1, Seite 6).

• Montieren Sie die Sensoren gleichmäßig verteilt über die gesamte Fahrzeugbreite, um eine optimale Überwachung zu gewährleisten.
• Die Sensoren dürfen lackiert werden. WAECO empfiehlt die Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu lassen.

Gehen Sie bei der Montage wie folgt vor:

Wählen Sie einen Montageplatz am Stoßfänger, der möglichst senkrecht zur Straßenoberfläche liegt (siehe Abb. 12, Seite 6).

Beachten Sie bei der Montage der Sensoren, dass die Kupplung der Zuleitung außerhalb der Bohrung erreichbar ist.

So wird sichergestellt, dass Sie bei einem eventuellen Austausch der Sensoren nicht den Stoßfänger demontieren müssen (Abb. 20, Seite 9).

- Sollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungskabel mit einer Länge von einem Meter (MWCS-1) als Zubehör bestellen.

Achtung!

Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeuges durch Bohren, Sägen und Feilen beschädigt werden.

▶Bohren Sie für jeden Sensor ein Loch mit einem Durchmesser von 22,5 mm in den Stoßfänger (22,5 mm Kernbohrer im Lieferumfang).

MWE850 montieren MagicWatch MWE850

▶Schrägen Sie die Bohrung für eine bessere Passgenauigkeit unten auf der Stoßfängerinnenseite etwas ab. Das Sensorgehäuse kann nun leicht schräg nach unten eingeschoben werden.
▶Führen Sie die Kabel der Sensoren durch die entsprechende Bohrung.
▶ Stecken Sie jeden Sensor in die entsprechende Bohrung, bis er einrastet.

6.3 Verlängerungskabel der Sensoren verlegen

Beachten Sie beim Verlegen der Verlängerungskabel, dass diese

• nicht stark geknickt oder verdreht werden,
• nicht an Kanten scheuern,
• nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden (siehe Abb. 3, Seite 4).
• Die Steckverbinder müssen gepolt verbunden werden. Ein Sperrstift verhindert die Verpolung (siehe Abb. 13 A, Seite 6).
• Achten Sie darauf, dass die Verriegelung einrastet (siehe Abb. 13 A, Seite 6). Nur so ist ein störungsfreier Betrieb möglich.
  Zum Lösen der Verbindung drücken Sie auf den Halter und ziehen Stecker und Buchse auseinander (siehe Abb. 13 B, Seite 6).
• Sollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungskabel mit einer Länge von einem Meter (MWCS-1) als Zubehör bestellen.

Hinweis!

Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links), R (Rechts), CR (Mitte Rechts).

Diese Markierung dient zur Orientierung beim Anschluss an die Steuerelektronik, damit eine korrekte Anzeige am Display gewährleistet ist.

Achtung!

Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeuges durch Bohren, Sägen und Feilen beschädigt werden.

▶Schützen Sie jeden Durchbruch an der Außenhaut der Karosserie durch geeignete Maßnahmen gegen Wassereinbruch, z. B. durch Abspritzen des Kabels und der Durchführungstülle mit Dichtungsmasse.

MagicWatch MWE850 MWE850 montieren

▶Verwenden Sie für die Verlegung der Verlängerungskabel in den Kofferraum möglichst vorhandene Gummistopfen.

Wenn keine Gummistopfen vorhanden sind, fertigen eine entsprechende Bohrung von ca. ∅ 13 mm an, und setzen Sie eine Kabeldurchführungs-tülle ein.

Hinweis!

Ziehen Sie die Stecker der Verlängerungskabel durch die Kabel-durchführungstülle, bevor Sie die Tülle in die Karosserie ein-setzen.

▶Verlegen Sie die Verlängerungskabel so in den Kofferraum, dass sie unter keinen Umständen beschädigt werden können (z. B. durch Steinschlag).
▶Befestigen Sie die Verlängerungskabel sorgfältig hinter der Stoßstange.
▶ Stecken Sie die Stecker der Sensoren in die Buchsen der betreffenden Verlängerungskabel (siehe Abb. 16 A, Seite 8).

6.4 Steuerelektronik befestigen

Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes für die Steuerelektronik:

• Beachten Sie die Längen der Sensorenkabel.
• Die Steuerelektronik darf nicht beschädigt werden, wenn Sie Gepäck oder Gegenstände in den Kofferraum laden.

▶Befestigen Sie die Steuerelektronik an einer geeigneten Stelle im Kofferraum.

Die Steuerelektronik darf keiner Feuchtigkeit ausgesetzt sein.

Hinweis!

Die Verlängerungskabel sind markiert: L (Links), CL (Mitte Links), R (Rechts), CR (Mitte Rechts).

Diese Markierung dient zur Orientierung beim Anschluss an die Steuerelektronik, damit eine korrekte Anzeige am Display gewährleistet ist. Sie finden diese Markierung auch an der Steuerelektronik.

MWE850 montieren MagicWatch MWE850

Die Stecker sind verpolungssicher: Sie können sie nur in einer Richtung auf den Anschluss stecken.

▶ Stecken Sie die Stecker der Verlängerungskabel der Sensoren in die entsprechenden Buchsen der Steuerelektronik (siehe Abb. 16 B, Seite 8). Achten Sie darauf, dass die Verriegelung einrastet.

6.5 Display befestigen

Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes für das Display:

• Beachten Sie die Länge des Displaykabels.
  Beachten Sie, dass bei Fahrzeugen mit großer Heckklappe die Kofferraumabdeckung mit hochschwenkt.
• Das Display soll gut sichtbar sein, wenn Sie rückwärts fahren.
• Das Display darf durch Gegenstände, die auf die Kofferraumabdeckung gelegt werden, nicht verdeckt oder beschädigt werden.
• Montieren Sie das Display so, dass keine Verletzungsgefahr besteht, zum Beispiel bei scharfem Abbremsen.
• Die kleine Bauform ermöglicht die Platzierung an vielen Stellen im Fahrzeug.

Sinnvolle Positionen vorne sind (siehe Abb. 14, Seite 7):

– über dem Rückspiegel
- am Armaturenbrett
- am Himmel
– an der Scheibe neben dem Seitenspiegel

Sinnvolle Positionen hinten sind (siehe Abb. 15, Seite 8):

– auf der Kofferraumabdeckung
- am Himmel
- neben dem Fenster
- an der C-Säule

Ziehen Sie die Schutzfolie ab und kleben Sie das Display an geeigneter Stelle an.

Die Verlängerungskabel sind markiert: L (Links) und R (Rechts). Diese Markierung dient zur Orientierung beim Anschluss an die Steuerelektronik, damit eine korrekte Anzeige am Display gewährleistet ist. Sie finden diese Markierung auch an der Steuerelektronik.

Die Steckbuchse ist verpolungssicher: Sie können sie nur in einer Richtung auf den Anschluss stecken.

▶Stecken Sie den Stecker des Displays in die Buchse des Verlängerungskabels (siehe Abb. 17 A, Seite 8).
▶Führen Sie das Verlängerungskabel zur Steuerelektronik, und stecken Sie die Steckbuchse des Verlängerungskabels dort auf den Anschluss der Steuerelektronik (siehe Abb. 17 B, Seite 8).

6.6 Lautsprecher auf der Kofferraumabdeckung montieren

Der Piezo-Lautsprecher sollte an einer geeigneten Stelle auf der Kofferraum-abdeckung festgeklebt oder montiert werden.

Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes für den Piezo-Lautsprecher:

● Beachten Sie die Länge des Lautsprecher-Kabels.
Beachten Sie, dass bei Fahrzeugen mit großer Heckklappe die Kofferraumabdeckung mit hochschwenkt.
- Der Piezo-Lautsprecher darf durch Gegenstände, die auf die Kofferraum-abdeckung gelegt werden, nicht verdeckt oder beschädigt werden.
- Sie können die Lautstärke über den Schalter vorn am Lautsprecher in den Stufen „Aus“ (Off), „Leise“ (Lo) und „Laut“ (Hi) einstellen.

▶Stecken Sie die Steckbuchse des Piezo-Lautsprechers auf den Stecker des Verlängerungskabels (siehe Abb. 18 A, Seite 8).

▶Führen Sie das Verlängerungskabel zur Steuerelektronik, und stecken Sie die Steckbuchse dort auf den Anschluss der Steuerelektronik (siehe Abb. 18 B, Seite 8).

Ziehen Sie die Schutzfolie ab und kleben Sie den Lautsprecher an ...

▶oder befestigen Sie den Lautsprecher mit geeigneten Schrauben.

MWE850 montieren MagicWatch MWE850

6.7 Steuerelektronik anschließen

Achtung!

Achten Sie auf die richtige Polung.

Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer nur bei eingeschalteter Zündung. In diesem Fall müssen Sie die Zündung einschalten, um die Plus- und die Masseleitung zu bestimmen.

▶Schließen Sie das rote Kabel (Abb. 19.2, Seite 8) der Steuerelektronik an die Plusleitung (+) des Rückfahrscheinwerfers (Abb. 19.1, Seite 8) an.
▶ Schließen Sie das schwarze Kabel (Abb. 19.3, Seite 8) an die Masseleitung (−) des Rückfahrscheinwerfers oder an Masse (Karosserie) an.

MagicWatch MWE850 Funktion testen

7 Funktion testen

Gehen Sie beim Funktionstest wie folgt vor:

▶ Schalten Sie die Zündung ein, und legen Sie den Rückwärtsgang ein.

Gehen Sie bei der Erstinbetriebnahme mit äußerster Vorsicht vor, und machen Sie sich mit den verschiedenen Tonfolgen vertraut.

Zone	Bedeutung (siehe Abb. 5, Seite 5)	Zugehörige Tonfolge	LEDs
1 Ab einer Entfernung von ca. 1,5 m (vom Sensor gemessen) erkennt MWE850 auftretende Hindernisse und signalisiert diese durch die grüne LED-Gruppe sowie durch den Piezo-Lautsprecher mit einer langsamen Tonfolge.		Bi Bi Bi grün
2 Ab einer Entfernung von ca. 0,95 m (vom Sensor gemessen) springt MWE850 auf die gelbe LED-Gruppe und mittlere Tonfolge um.		Bi Bi Bi Bi Bi gelb
3 Bei einer Entfernung von ca. 0,3 m (vom Sensor gemessen) und weniger springt MWE850 auf die rote LED-Gruppe und Dauerton um. Wenn dieser Bereich erreicht wird, sollte das Fahrzeug auf alle Fälle angehalten werden.Andernfalls kann es zu Beschädigungen am Fahrzeug und am Hindernis kommen.		Biii... rot

In Zone 3 kann es passieren, dass Hindernisse nicht mehr erkannt werden, da sie sich nicht mehr im Erfassungsbereich der Sensoren befinden (bauartbedingt).

Das Gerät ist mit einer Diagnosefunktion ausgestattet: Bei fehlerhaften Sensoren ertönen bei Einlegen des Rückwärtsganges drei kurze Töne.

MWE850 benutzen MagicWatch MWE850

8 MWE850 benutzen

MWE850 wird automatisch durch Einlegen des Rückwärtsgangs aktiviert, wenn die Zündung eingeschaltet ist oder der Motor läuft.

Sobald sich ein Hindernis im Erfassungsbereich befindet, ertönt ein sich gleichmäßig wiederholender Signalton und die grünen LEDs leuchten.

Beim rückwärtigen Heranfahren wird, je nachdem in welcher Zone Sie sich gerade befinden, die Tonfolge geändert und somit eine Entfernung signalisiert. (siehe Kapitel „Funktion testen“ auf Seite 25). Auch die Display-Anzeige ändert sich beim Wechseln der Zonen.

Gehen Sie bei der Erstinbetriebnahme äußerst vorsichtig vor, um sich mit der Entfernungsangabe durch die verschiedenen Tonfolgen und die Display-Anzeige vertraut zu machen.

Achtung!

Halten Sie das Fahrzeug sofort an und prüfen Sie die Situation (ggf. aussteigen), wenn beim Rangieren Folgendes geschieht:

Beim Rückwärts-Rangieren zeigt das Gerät zunächst ein Hindernis an, und die Tonfolge wird ganz normal schneller (z. B. Wechsel von der langsamen in die mittlere Tonfolge). Plötzlich springt der Signalton auf die langsame Tonfolge um oder zeigt überhaupt kein Hindernis mehr an.

Dies bedeutet, dass sich das ursprüngliche Hindernis nicht mehr im Erfassungsbereich der Sensoren befindet (bauartbedingt), aber immer noch angefahren werden kann.

Achtung!

Wenn Ladegut oder Objekte am Fahrzeug (z. B. Fahrradträger) über den Nahbereich von 0,3 m herausragen, besteht Unfallgefahr. Ein Hindernis kann mit dem Ladegut oder dem Objekt kollidieren, bevor es von den Sensoren im Nahbereich erfasst wird und MWE850 eine Stopp-Warnung ausgibt (siehe Abb. 11, Seite 6).

MagicWatch MWE850 MWE850 pflegen und reinigen

9 MWE850 pflegen und reinigen

Achtung!

Keine scharfen oder harten Mittel zur Reinigung verwenden, da dies zu einer Beschädigung der Sensoren führen kann.

▶Reinigen Sie die Sensoren gelegentlich mit einem feuchten Tuch.

10 Fehler suchen

Gerät zeigt keine Funktion.

Die Anschlusskabel zum Rückfahrscheinwerfer haben keinen Kontakt oder sind vertauscht.

Der Stecker für das Display ist nicht oder nicht richtig in die Steuerelektronik eingesteckt.

Die Stecker der Sensoren sind nicht oder nicht richtig in die Steuerelektronik eingesteckt.

Prüfen Sie die Stecker, und stecken Sie sie ggf. so auf, dass sie einrasten.

Defekter Sensor wird angezeigt (drei Töne bei Einlegen des Rückwärtsganges)

Wenn ein defekter Sensor angezeigt wird (siehe Kapitel „Funktion testen“ auf Seite 25), gehen Sie wie folgt vor:

▶Stellen Sie das Fahrzeug in einem Abstand von etwa einem Meter vor ein großes Hindernis, z. B. Garagentor.

▶Legen Sie den Rückwärtsgang ein.

√ Die langsame Tonfolge ertönt (Zone 1, siehe Abb. 5, Seite 5), und die LEDs der intakten Sensoren leuchten grün auf.

▶Stellen Sie sich nun nacheinander vor jeden Sensor.

√Die Tonfolge springt auf die schnelle Tonfolge. Am defekten Sensor ändert sich die Tonfolge nicht.

Gewährleistung MagicWatch MWE850

11 Gewährleistung

Es gelten unsere allgemeinen Garantiebedingungen. Sollte das Produkt defekt sein, schicken Sie es bitte an die WAECO-Niederlassung in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Garantiebearbeitung müssen Sie folgende Unterlagen mitschicken:

● eine Kopie der Rechnung mit Kaufdatum,
- einen Reklamationsgrund oder eine Fehlerbeschreibung.

12 Entsorgung

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie die MWE850 endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

MagicWatch MWE850 Technische Daten

13 Technische Daten

Erfassungsbereich: bis zu 1,5 m

Ultraschallfrequenz: 40 kHz

Versorgungsspannung: 11 – 27 Volt DC

Stromaufnahme: 40 mA (Standbybetrieb)

250 mA (Signalbetrieb)

Betriebstemperatur: -20°C bis +70°C

Lautstärke des Piezo-Lautsprechers: 100 dB (in 10 cm Abstand)

Die Sensoren dürfen lackiert werden. WAECO empfiehlt die Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu lassen.

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.

Zulassungen

Das Gerät hat die E13-Zulassung.

13 Technische gegevens

MagicWatch MWE850 Funktionstest

7 Funktionstest

MagicWatch MWE850 Funktionstest

7 Funktionstest

MWE-850-4DSM.book Seite 2 Mittwoch, 23. Mai 2007 4:35 16

WAECO

mobile solutions

Headquarters

WAECO International GmbH · Hollefeldstraße 63 · D-48282 Emsdetten

[phone] · ▲ [phone] · Mail: [e-mail] · Internet: www.waeco.de

Europe

WAECO Schweiz AG

Riedackerstrasse 7a

CH-8153 Rümlang (Zürich)

[phone]

吕 [phone]

Mail: [e-mail]

WAECO Danmark A/S

Tværvej 2

DK-6640 Lunderskov

[phone]

[phone]
