Produkttype	Ultrasonisk parkeringsassistanse (ryggehjelp)
Merke	Waeco
Modell	MagicWatch MWE850
Deteksjonsområde	Opptil 1,5 m
Ultrasonisk frekvens	40 kHz
Strømforsyning	11 – 27 V DC
Strømforbruk	40 mA (standby), 250 mA (signal)
Driftstemperatur	-20 °C til +70 °C
Volum på piezohøyttaler	100 dB ved 10 cm
Antall detektorer	4
Medfølgende komponenter	Styreelektronikk, 4 ultralyddetektorer, 1 skjerm, 1 piezohøyttaler, skjøtekabler, hullsag 22,5 mm
Hovedfunksjoner	Deteksjon av hindringer bak, lydvarsel (pip) og visuell (LED), avstandsindikasjon i trinn på 10 cm, DSM-funksjon (Digital Signal Memory) for å ignorere små faste gjenstander
Installasjon	Montering av detektorer i støtfanger (hull på 22,5 mm), feste av skjerm på dashbord eller rute, tilkobling til ryggelys
Reparerbarhet	Utskifting av detektorer uten demontering av støtfanger (kontakt bak detektoren)
Maling av sensorer	Mulig, anbefalt hos autorisert verksted
Vedlikehold og rengjøring	Rengjør detektorene med en fuktig klut; ikke bruk skarpe eller harde gjenstander
Sikkerhet	Erstatter ikke førerens årvåkenhet; rygg kun sakte; stopp kjøretøyet hvis lydsignalet plutselig endres
Sertifiseringer	E13

Ofte stilte spørsmål - MagicWatch MWE850 WAECO

Hva er maksimal rekkevidde for MagicWatch MWE850?

Maksimal rekkevidde er ca. 1,5 m fra detektorene. Deteksjonsområdet er delt inn i tre soner: sone 1 (grønn, langsomme pip), sone 2 (gul, middels pip) og sone 3 (rød, kontinuerlig lyd).

Hvordan monterer jeg detektorene i støtfangeren?

Bor hull med 22,5 mm diameter ved hjelp av den medfølgende hullsagen. Hullene skal være lett skråstilt nedover. Sett hver detektor inn ved å vinkle den lett til den klikker på plass. Hold minimum 40 cm og maksimum 50 cm avstand fra bakken.

Kan jeg male sensorene?

Ja, sensorene kan males. Waeco anbefaler å få det gjort hos et autorisert verksted for å sikre god funksjon. Pappemballasjen til detektorene kan brukes som beskyttelse ved maling.

Hva gjør jeg hvis enheten ikke fungerer?

Sjekk de elektriske tilkoblingene: rød ledning skal kobles til positiv ledning på ryggelyset, og svart ledning til jord. Forsikre deg om at alle plugger (detektorer, skjerm, høyttaler) er riktig tilkoblet styreelektronikken og at låsen er aktivert.

Hvordan tester jeg systemet etter installasjon?

Slå på tenningen og sett i revers. Plasser en hindring ca. 1 m bak kjøretøyet. Du skal høre langsomme pip og se grønne LED-er lyse. Når du nærmer deg, øker pipfrekvensen og LED-ene går over til gult og deretter rødt med kontinuerlig lyd ved under 0,3 m.

Hva betyr DSM-funksjonen (Digital Signal Memory)?

DSM-funksjonen analyserer området bak og ignorerer små faste gjenstander som tilhengerfester (opptil 0,3 m overheng). Bare endringer i forhold til den lagrede profilen rapporteres som hindringer. Dette unngår falske alarmer.

Hvordan vedlikeholder jeg systemet?

Rengjør detektorene jevnlig med en fuktig klut. Bruk aldri skarpe eller harde gjenstander som kan skade dem. Fjern snø, is eller smuss som kan blokkere sensorene.

Enheten indikerer en defekt detektor, hva gjør jeg?

Hvis du hører tre korte pip når du setter i revers, plasser kjøretøyet 1 m fra en hindring. Sett i revers og still deg foran hver detektor. Den defekte detektoren er den der pipfrekvensen ikke endres. Skift den ut uten å demontere støtfangeren takket være den tilgjengelige kontakten.

Hva er strømforbruket til enheten?

I standby-modus bruker enheten 40 mA. Når den avgir signaler (hindring oppdaget), øker forbruket til 250 mA. Spenningen må være mellom 11 og 27 V DC.

Er det viktige sikkerhetshensyn?

Enheten er et ekstra hjelpemiddel og fritar deg ikke fra å være oppmerksom ved rygging. Rygg kun i lav fart. Hvis lydsignalet plutselig endres (f.eks. fra raskt til sakte), stopp kjøretøyet umiddelbart og kontroller situasjonen. Hindringer som stikker mer enn 0,3 m ut bak (f.eks. sykkelstativ) kan hende ikke oppdages korrekt.

BRUKSANVISNING MagicWatch MWE850 WAECO

Monterings- og bruksanvisning

MWE850 er beregnet til montering i biler.

Teknisk beskrivelse MagicWatch MWE850

5 Teknisk beskrivelse

Se de følgende fire eksempler.

Eksempel 1 (se fig. 6, side 5)

MagicWatch MWE850 Vedligeholdelse og rengøring af MWE850

9 Vedligeholdelse og rengøring af MWE850

Vigtigt!

Den defekte sensor vises (tre toner, når der skiftes til bakgearet)

▶Skift til bakgearet.

√ Den langsomme tonesekvens lyder (zone 1, se fig. 5, side 5), og lysdioderne for de intakte sensorer lyser grønt.

6.7 Ansluta styrenheten

Observera!

Beakta polerna.

Les brukerveiledningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis apparatet selges videre må man sørge for å gi brukerveiledningen videre også.

Innhold

1 Tips for bruk av veiledningen ..... 164
2 Råd om sikkerhet og montering 164
3 Leveringsomfang 167
4 Forskriftsmessig bruk. 168
5 Teknisk beskrivelse 168
6 Montere MWE850 171
7 Teste funksjon....177
8 Bruke MWE850 178
9 Stell og rengjøring av MWE850 178
10 Feilsøking. 179
11 Garanti 179
12 Deponering 180
13 Tekniske spesifikasjoner 180

Tips for bruk av veiledningen MagicWatch MWE850

1 T i p s for bruk av veiledningen

Merk!

Sikkerhetsregel som viser til farer forbundet med elektrisk strøm eller elektrisk spenning: Hvis man ikke overholder denne regelen, kan det føre til skade på personer eller materiale og skade funksjonen til apparatet.

Tips

Utfyllende informasjon om bruk av apparatet.

Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige handlingene beskrives trinnvis.

2 R å d o m sikkerhet og mon

Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt!

Merk!

WAECO International påtar seg intet ansvar for skader på grunn av følgende:

• Montasjefeil,
• Skader på apparatet på grunn av mekanisk påvirkning og overspenninger,
• Endringer på apparatet uten at det er gitt uttrykkelig godkjenning av WAECO International,
  – Bruk til andre formål enn det som er beskrevet i veiledningen.

MagicWatch MWE850 Råd om sikkerhet og montering

Advarsel!

På grunn av kortslutningsfaren må man alltid koble fra minuspolen før man utfører arbeid på kjøretøyets elektronikk.

På kjøretøy med hjelpebatteri må man også koble fra minuspolen på dette.

Advarsel!

Feil på ledningsforbindelser kan føre til at det på grunn av kortslutning oppstår

• kabelbrann,
• at kollisjonsputen utløses,
  – at de elektroniske styreanordningene blir skadet,
  – at elektriske funksjoner faller ut (blinklys, bremselys, horn, tenning, lys).

Følg derfor disse rådene:

• 30 (inngang fra batteriets pluss direkte),
• 15 (koblet pluss, bak batteri),
• 31 (tilbakeleder fra batteri, jord).

– med kabelsko og låseskive til kjøretøyets jordkobling eller

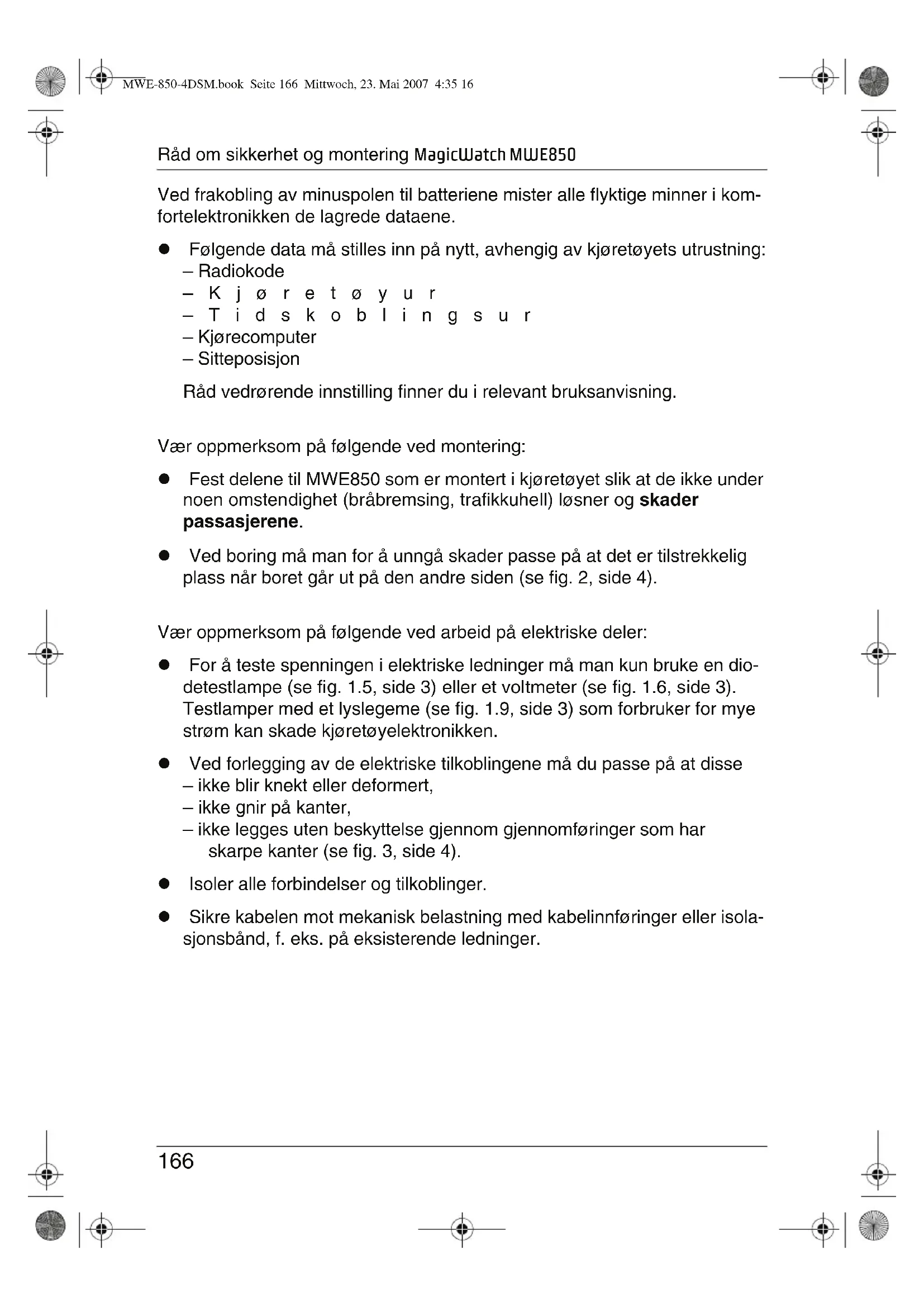

Råd om sikkerhet og montering MagicWatch MWE850

Ved frakobling av minuspolen til batteriene mister alle flyktige minner i komfortelektronikken de lagrede dataene.

• Følgende data må stilles inn på nytt, avhengig av kjøretøyets utrustning: – Radiokode
• K j ø r e t ø y u r
• T i d s k o b l i n g s u r
• Kjørecomputer
• Sitteposisjon

Råd vedrørende innstilling finner du i relevant bruksanvisning.

Vær oppmerksom på følgende ved montering:

• Fest delene til MWE850 som er montert i kjøretøyet slik at de ikke under noen omstendighet (bråbremsing, trafikkuhell) løsner og skader passasjerene.
• Ved boring må man for å unngå skader passe på at det er tilstrekkelig plass når boret går ut på den andre siden (se fig. 2, side 4).

Vær oppmerksom på følgende ved arbeid på elektriske deler:

• For å teste spenningen i elektriske ledninger må man kun bruke en diodetestlampe (se fig. 1.5, side 3) eller et voltmeter (se fig. 1.6, side 3). Testlamper med et lyslegeme (se fig. 1.9, side 3) som forbruker for mye strøm kan skade kjøretøyelektronikken.

• Ved forlegging av de elektriske tilkoblingene må du passe på at disse

• ikke blir knekt eller deformert,
• ikke gnir på kanter,

• ikke legges uten beskyttelse gjennom gjennomföringer som har skarpe kanter (se fig. 3, side 4).

• Isoler alle forbindelser og tilkoblinger.

• Sikre kabelen mot mekanisk belastning med kabelinnføringer eller isolasjonsbånd, f. eks. på eksisterende ledninger.

Følg spesielt disse rådene:

• På kjøretøy med LED-baklys kan innmontering av ryggealarm føre til feil. Søk råd hos kjøretøyprodusenten.
• Monter hvis mulig ikke følerne direkte over eksosutløpet. Ellers kan det oppstå feil på indikeringen.
• Følg gjeldende lovmessige forskrifter.
• Følerne må ikke dekke noen signallamper.
• Ved rygging må man sørge for at det ikke representerer noen fare for andre trafikanter.
• Kritiske hindringer registreres ikke eller registreres unøyaktig under spesielle forhold på grunn av fysikalske refleksjons-egenskaper.
• MWE850 skal gi deg ekstra hjelp, m en apparatet fritar deg ikke fra kravet du har om å være forsiktig ved rygging.
  ● MWE850 kan varsle deg til rett tid kun ved sakte rygging (krypehastighet).
• Fjern snø, is eller smuss fra følerne for å unngå at det virker inn på funksjonen.

3 Leveringsomfang

Pappholderne til følerne fungerer som lakkeringshjelp.

Forskriftsmessig bruk MagicWatch MWE850

4 Forskriftsmessig bruk

MagicWatch MWE850 (Artikelnr. MWE-850-4DSM) er en ryggevarsler basert på ultralyd. Ved rygging overvåker den området bak kjøretøyet og varsler optisk og med lyd hindringer som registreres av apparatet.

MWE850 er en støtte ved rygging, den fritar deg imidlertid ikke for ansvaret som er forbundet med rygging.

MWE850 er beregnet for montering i personbiler.

5 Teknisk beskrivelse

5.1 Funksjonsbeskrivelse

MWE850 består av fire innbyggingsfølere, et styreapparat, et display som optisk signalgiver og en piezo-høyttaler som akustisk signalgiver. Piezohøyttaleren monteres i området ved hattehyllen eller bagasjerommet. Displayet kan monteres på dashbordet, over ryggespeilet på frontruten eller i området rundt bagasjeromlokket.

Følerne har sender og mottaker i samme enhet, og fanger opp et ultralydsignal som reflekteres av en hindring. Avstanden til hindringen beregnes ved å måle gangtiden til ultralydsignalet og varsles gjennom piezohøyttaleren med et pulstonemønster. Jo nærmere hindringen kommer, desto raskere blir tonemønsteret.

Ved målingen bygger DSM-funksjonen (Digital Signal Memory) opp en romprofil, som inneholder små, faste gjenstander (f.eks. tilhengerkoblinger). På denne måten indikeres ikke disse som hindring. Først når systemet konstaterer en endring i romprofilen, signaliseres det en hindring.

Displayet signaliserer posisjonen til hindringen via to lysdioder. En tallindikering viser avstanden i trinn på 10 cm.

Følerne bygges inn i støtfangerne. Sensorene kan lakkeres. WAECO anbefaler at sensorene lakkeres av et fagverksted.

Da følerne er utstyrt med egne forsterkere, kan du forlenge forbindelsen mellom føler og styreapparat til en total lengde på inntil 10 m.

Defekte følere kan byttes uten å demontere støtfangeren. Til dette finnes det en pluggforbindelse like bak føleren.

5.2 Måleområde

Måleområdet til MWE850 er delt inn i tre soner (se fig. 5, side 5):

- Sone 1

Denne sonen er det første grenseområdet. Her registreres normalt ikke små gjenstander eller gjenstander som reflekteres dårlig.

- Sone 2

I denne sonen registreres nesten alle objekter.

- Sone 3

I denne sonen registreres nesten alle objekter, men det kan være gjenstander i dødvinkelen til følerne.

Det kan oppstå situasjoner hvor MWE850 ikke merker gjenstander eller ikke signaliserer avstanden korrekt på grunn av den fysiske beskaffenheten til gjenstandene. Se følgende fire eksempler.

Eksempel 1 (se fig. 6, side 5)

Gjenstander som til å begynne med ikke befinner seg i måleområdet til følerne, kan heller ikke merkes.

Eksempel 2 (se fig. 7, side 5)

Delte gjenstander varsles ikke alltid med den korteste avstanden. I eksemplet blir ikke A varslet, men kun B eller C.

Eksempel 3 (se fig. 8, side 5)

Ved hindringer som står på skrå signaliseres den korteste avstanden A.

Teknisk beskrivelse MagicWatch MWE850

Eksempel 4 (se fig. 9, side 6)

I det viste tilfellet indikerer MWE850 avstanden A. Ved framkjøring av kjøretøyet vil den akustiske indikeringen i stoppområdet ved ytterligere framkjøring få avstand A i dødområdet, slik at MagicWatch signaliserer avstanden fra punkt B.

Merk!

Som de fire eksemplene viser kan det oppstå situasjoner hvor apparatet ikke indikerer en gjenstand eller den korteste avstanden til den.

Apparatet fritar deg ikke for ansvaret du har ved rygging. Rygg alltid med største forsiktighet.

Når en gjenstand havner i området som ikke overvåkes av følerne, viser MWE850 automatisk avstanden til den neste gjenstanden. Det betyr at piezohøyttaleren skifter fra hurtig til mellomlangt tone-mønster og displayet indikerer større avstand.

Stans i så fall alltid kjøretøyet umiddelbart, og kontroller situasjonen.

Små gjenstander på kjøretøyet (f.eks. tilhengerkoblinger) blir ikke registrert som hindring takket være DSM-funksjonen. Slikt utstyr stikker normalt ikke mer enn 0,3 m ut over følerene. Dermed befinner du deg innenfor nærområdet (sone 3), opptil 0,3 m, hvor MWE850 gir et stoppvarsel og du bør stanse (se avsnitt «Teste funksjon» på side 177).

Merk!

Hvis last eller objekter på kjøretøyet stikker ut mer enn nærområdet på 0,3 m, er det fare for ulykke. En hindring kan kollidere med last eller objekt før det oppfattes av sensorene i nærområdet og MWE850 gir et stoppvarsel (se fig. 11, side 6).

MagicWatch MWE850 Montere MWE850

6 Montere MWE850

6.1 Nødvendig verktøy

Til montering trenger du følgende verktøy:

● Borsett (se fig. 1.1, side 3)
● Bormaskin (se fig. 1.2, side 3)
● Skrutrekker (se fig. 1.3, side 3)
● Nøkkelsett (se fig. 1.4, side 3)

Til elektrisk tilkobling og kontroll av denne trenger du følgende hjelpemidler:

● Diodetestlampe (se fig. 1.5, side 3) eller voltmeter (se fig. 1.6, side 3)
● Krympetang (se fig. 1.7, side 3)
● Isolasjonsbånd (se fig. 1.8, side 3)
- Evt. kabelgjennomføringsnipler

Til å feste styreenheten og kabelen trenger du evt. flere skruer og kabelskjøtestykker.

6.2 Montering av følere

For at apparatet skal fungere feilfritt er det viktig at følerne er korrekt rettet.

Når disse peker mot bakken, måles f. eks. ujevnheter i bakken som en hindring. Når de peker for langt oppover, registreres ikke eksisterende hindringer.

Vær oppmerksom på følgende ved montering:

● Maksimal rekkevidde er ca. 1,5 m.
- For at kjøretøyets hjørne (blinklys etc.) skal kunne overvåkes, må ikke føleren monteres lenger unna enn 0,3 m.
- Følernes avstand til gulvet skal være minst 40 cm og maksimum 50 cm (se fig. 10, side 6).

Montere MWE850 MagicWatch MWE850

- Montasjestedet skal være så jevnt som mulig, slik at dekkringen til føleren ligger på støtfangeren.

Føleren er forhåndsinnstilt med en montasjevinkel på ca. +5° vertikalt. Dekkringen blir derfor tykkere nedover.

Vær oppmerksom på at følerne må ha en bestemt justering. Oversiden av føleren er merket med en ▼ (se fig. 12.1, side 6).

- Monter følerne jevnt fordelt over hele bredden på kjøretøyet for å få optimal overvåking.

- Sensorene kan lakkeres. WAECO anbefaler at sensorene lakkeres av et fagverksted.

▶Velg et monteringssted på støtfangeren, som ligger mest mulig vannrett i forhold til veien (se fig. 12, side 6).

Ved montering av følerne må du påse at koblingen til tilførselsledningen er tilgjengelig på utsiden av hullet. På denne måten forsikrer man seg om at støtfangerne ikke må demonteres ved en eventuell utskifting av følerne (fig. 20, side 9).

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging og filing.

▶ Bor et hull i støtfangeren for hver føler med en diameter på 22,5 mm (22,5 mm hullbor er inkludert).
▶Skrå av boringen litt for å få bedre gjennomföringsnøyaktighet nede på støtfangerens innside. Nå kan følerhuset skyves inn litt skrått nedover.
Før kabelen til følerne gjennom den tilsvarende boringen.
▶Plugg hver føler inn i den tilsvarende boringen til den går i lås.

Ved legging av forlengelseskablene må du passe på at disse

• ikke blir knekt eller deformert,
• ikke gnir på kanter,
• ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter (se fig. 3, side 4).
• Pluggforbindelsen må tilknyttes polen. En sperrestift hindrer feil polaritet (se fig. 13 A, side 6).
  ● Pass på at låsen går i lås (se fig. 13 A, side 6). Bare på den måten er feilfri drift mulig.
  For å løsne forbindelsen trykker du på holderen og trekker pluggen og kontakten fra hverandre (se fig. 13 B, side 6).
• Hvis en følerkabel ikke er lang nok, kan du bestille en forlengelseskabel på én meter (MWCS-1) som tilbehør.

Tips!

Forlengelseskablene er merket: L (venstre), CL (midt på til venstre, R (høyre), CR (midt på til høyre).

Denne merkingen er beregnet for orientering ved tilkobling til styreelektronikken, slik at man er garantert riktig indikering på displayet.

Merk!

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging og filing.

▶Beskytt alle gjennomføringer i det ytre karosseriet mot inntrenging av vann, f. eks. ved å påføre kabelen og gjennomføringsniplen tetningsmasse.
▶Når man legger forlengelseskablene i bagasjerommet må man bruke mest mulig eksisterende gummiplugger.
Hvis man ikke har gummiplugger, lager man en tilsvarende boring på ca. ∅ 13 mm, og setter inn en kabelgjennomføringsnippel.

Tips!

Trekk støpslene til forlengelseskablene gjennom kabel-gjennomføringsnippelen før du plasserer nippelen i karosseriet.

Montere MWE850 MagicWatch MWE850

Før forlengelseskablene inn i bagasjerommet slik at de under ingen omstendighet kan bli skadet (f. eks. av steinsprut).
▶ Fest forlengelseskablene omhyggelig bak støtfangeren.
▶Plugg støpslene til følerne inn i kontaktene på de aktuelle forlengelseskablene (se fig. 16 A, side 8).

Ta hensyn til følgende ved valg av montasjested for styreelektronikken:

• Ta hensyn til lengden på følerkablene.
• Styreelektronikken må ikke bli skadet når du legger bagasje eller gjenstander i bagasjerommet.
  ▶ Fest styreelektronikken på et egnet sted i bagasjerommet.

Styreelektronikken må ikke utsettes for fuktighet.

Tips!

Forlengelseskablene er merket: L (venstre), CL (midt på til venstre, R (høyre), CR (midt på til høyre).

Denne merkingen er beregnet for orientering ved tilkobling til styreelektronikken, slik at man er garantert riktig indikering på displayet. Du finner denne merkingen på styreelektronikken også.

Pluggene er polaritetsbeskyttet: Den kan plugges kun i en retning på kontakten.

Stikk pluggene til forlengelseskablene til følerne inn i de tilsvarende kontaktene på styreelektronikken (se fig. 16 B, side 8). Pass på at låsen går i lås.

MagicWatch MWE850 Montere MWE850

6.5 Feste displayet

Ta hensyn til følgende ved valg av montasjested for displayet:

● Ta hensyn til lengden på displaykabelen.
Pass på at det på kjøretøy med stort bagasjeromlokk vil lokket svinge høyt opp.
- Displayet skal være godt synlig når du kjører bakover.
- Displayet må ikke dekkes eller skades av gjenstander som legges på bagasjeromlokket.
- Monter displayet slik at det ikke er fare for skade, f.eks. ved bråbremsing.
- Den beskjedne størrelsen gjør at det kan plasseres på mange steder i kjøretøyet.

Fornuftig plassering foran er (se fig. 14, side 7):

• over ryggespeilet
• på dashbordet
• i taket
• på ruten ved siden av sidespeilet

Fornuftig plassering bak er (se fig. 15, side 8):

• på bagasjeromlokket
• i taket
• ved siden av vinduet
• på C-søylen

▶Trekk av beskyttelsesfolien og lim displayet på et sted som egner seg.

Tips!

Forlengelseskablene er merket: L (venstre) og R (høyre).

Denne merkingen er beregnet for orientering ved tilkobling til styreelektronikken, slik at man er garantert riktig indikering på displayet. Du finner denne merkingen på styreelektronikken også.

Pluggen er polaritetsbeskyttet: Den kan plugges kun i en retning på kontakten.

▶Plugg støpslet til displayet inn i kontakten på forlengelseskabelen (se fig. 17 A, side 8).
Før forlengelseskabelen til styreelektronikken, og stikk pluggen til forlengelseskabelen inn i kontakten på styreelektronikken (se fig. 17 B, side 8).

Montere MWE850 MagicWatch MWE850

6.6 Monter høyttaleren på bagasjeromlokket

Piezohøyttaleren skal limes eller monteres på et egnet sted på bagasjeromlokket.

Ta hensyn til følgende ved valg av montasjested for piezohøyttaleren:

• Ta hensyn til lengden på høyttalerkabelen.
  Pass på at det på kjøretøy med stort bagasjeromlokk vil lokket svinge høyt opp.
• Piezohøyttaleren må ikke dekkes eller skades av gjenstander som legges på bagasjeromlokket.
• Du kan stille inn lydstyrken med bryteren foran på høyttaleren i trinnene «Av» (Off), «Lav» (Lo) og «Høy» (Hi).

▶Plugg støpslet til piezo-høyttaleren inn i kontaktene på forlengelseskabelen (se fig. 18 A, side 8).

Før forlengelseskabelen til styreelektronikken, og stikk pluggen inn i kontakten på styreelektronikken (se fig. 18 B, side 8).

▶Trekk av beskyttelsesfolien og lim på høyttaleren ...

▶eller fest høyttaleren med egnede skruer.

Husk riktig polaritet.

På en del kjøretøyer fungerer ryggelyset bare når tenningen er på. I så fall må du slå på tenningen for å finne pluss- og jordledningen.

MagicWatch MWE850 Teste funksjon

7 T e ste funksjon

Ved funksjonstest går du fram på følgende måte:

▶Slå på tenningen, og legg inn revers.

Ved første igangkjøring må du derfor være svært forsiktig og gjøre deg kjent med de forskjellige tonemønstrene.

Sone	Betydning (se fig. 5, side 5)	Tilhørende tonemønster	Lysdioder
1 Fra en avstand på ca. 1,5 m (målt fra føleren) registrerer MWE850 hindringer og signaliserer disse via den grønne LED-gruppen og via piezo-høyttaleren med et sakte tone-mønster.		Pip Pip Pip grønn
2 Fra en avstand på ca. 0,95 m (målt fra føleren) skifter MWE850 til den gule LED-gruppen og mellomtonemøn-steret.		Pip Pip Pip Pip Pip gult
3 Ved en avstand på ca. 0,3 m (målt fra føleren) og kortere skifter MWE850 til den røde LED-gruppen og kontinuerlig tonemønster. Når dette områ-det nås, skal kjøretøyet under enhver omstendighet stoppes. Hvis ikke kan det føre til skader på kjøretøyet og på hindringen.		Piiip... rød

I sone 3 kan det hende at hindringer ikke registreres lenger, fordi de ikke lenger befinner seg i måleområdet til følerne (konstruksjonsavhengig).

Apparatet er utstyrt med en diagnosefunksjon: Hvis det er feil på følerne, hører man tre korte lydsignaler når man legger inn revers.

Bruke MWE850 MagicWatch MWE850

8 Bruke MWE850

Ved rygging forandres tonemønsteret etter hvilken sone du hele tiden befinner deg i og signaliserer dermed en avstand. (se Kapittel «Teste funksjon» på side 177). Displayindikeringen forandrør seg også når sonene skifter.

Vær meget forsiktig første gang du bruker systemet for å gjøre deg kjent med avstandsangivelsene gjennom de forskjellige tonemønstrene og displayindikeringen.

Merk!

Stans kjøretøyet umiddelbart og kontroller situasjonen (evt. gå ut), när følgende skjer ved krypkjøring:

Ved sakte rygging indikerer apparatet først og fremst en hindring, og tonemønsteret blir normalt raskere (f. eks. skifter fra sakte til middels tonemønster). Plutselig skifter signaltonen til sakte tone-mønster eller det indikerer ingen hindring i det hele tatt lenger.

Det betyr at den opprinnelige hindringen ikke befinner seg i måleområdet til følerne lenger (konstruksjonsavhengig), men de kan fortsatt bli påkjørt.

Merk!

Hvis last eller objekter på kjøretøyet (f.eks. sykkelstativ) stikker ut mer enn nærområdet på 0,3 m, er det fare for ulykke. En hindring kan kollidere med last eller objekt før det oppfattes av sensorene i nærområdet og MWE850 gir et stoppvarsel (se fig. 11, side 6).

9 Stell og rengjøring av MWE850

Merk!

Bruk ikke skarpe eller harde hjelpemidler til rengjøring, da det kan skade følerne.

▶Rengjør følerne av og til med en fuktig klut.

MagicWatch MWE850 Feilsøking

10 Feilsøking

Støpslet til displayet er ikke plugget inn i eller er plugget feil inn i styre-elektronikken.

Støpslene til følerne er ikke plugget inn i eller er plugget feil inn i styre-elektronikken.

▶Kontroller støpslene og plugg dem eventuelt inn slik at de går i lås.

Defekt føler indikeres (tre toner når revers legges inn)

Når en defekt føler indikeres (se Kapittel «Teste funksjon» på side 177), går du fram på følgende måte:

▶ Sett kjøretøyet ca. én meter foran en stor hindring, f. eks. en garasjeport.
▶Legg inn revers.
√Sakte tonemønster (sone 1, se fig. 5, side 5), og lysdiodene til de intakte følerne lyser grønt.
▶Still dere etter hverandre foran hver føler.
√Tonemønstret skifter til raskt tonemønster. På den defekte føleren forandres ikke tonemønsteret.

11 Garanti

Våre generelle garantibetingelser gjelder. Hvis produktet skulle være defekt, sender du det til WAECO-filialen i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler. Ved henvendelser vedrørende reparasjon eller garanti må du sende med følgende underlag:

• kopi av kvitteringen med kjøpsdato,
• årsak til reklamasjonen eller beskrivelse av feilen.

Når du tar MWE850 ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.

13 Tekniske spesifikasjoner

Strømforbruk: 40 mA (standby)

250 mA (signal)

Driftstemperatur: -20^ til +70^

Lydstyrke til piezohøyttaleren: 100 dB (med 10 cm avstand)

Sensorene kan lakkeres. WAECO anbefaler at sensorene lakkeres av et fagverksted.

Vi tar forbehold om utførelser, endringer som følge av tekniske forbedringer og leveringsmuligheter.

Godkjenninger

Apparatet har E13-godkjenning.
