GEBRUIKSAANWIJZING MagicWatch MWE650 WAECO

Montagehandleiding en gebruiksaanwijzing

Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com

DK

Lees deze handleiding voor de montage en ingebruikname zorgvuldig door en bewaar deze. Geef de gebruiksaanwijzing bij doorverkoop van het systeem door aan de koper.

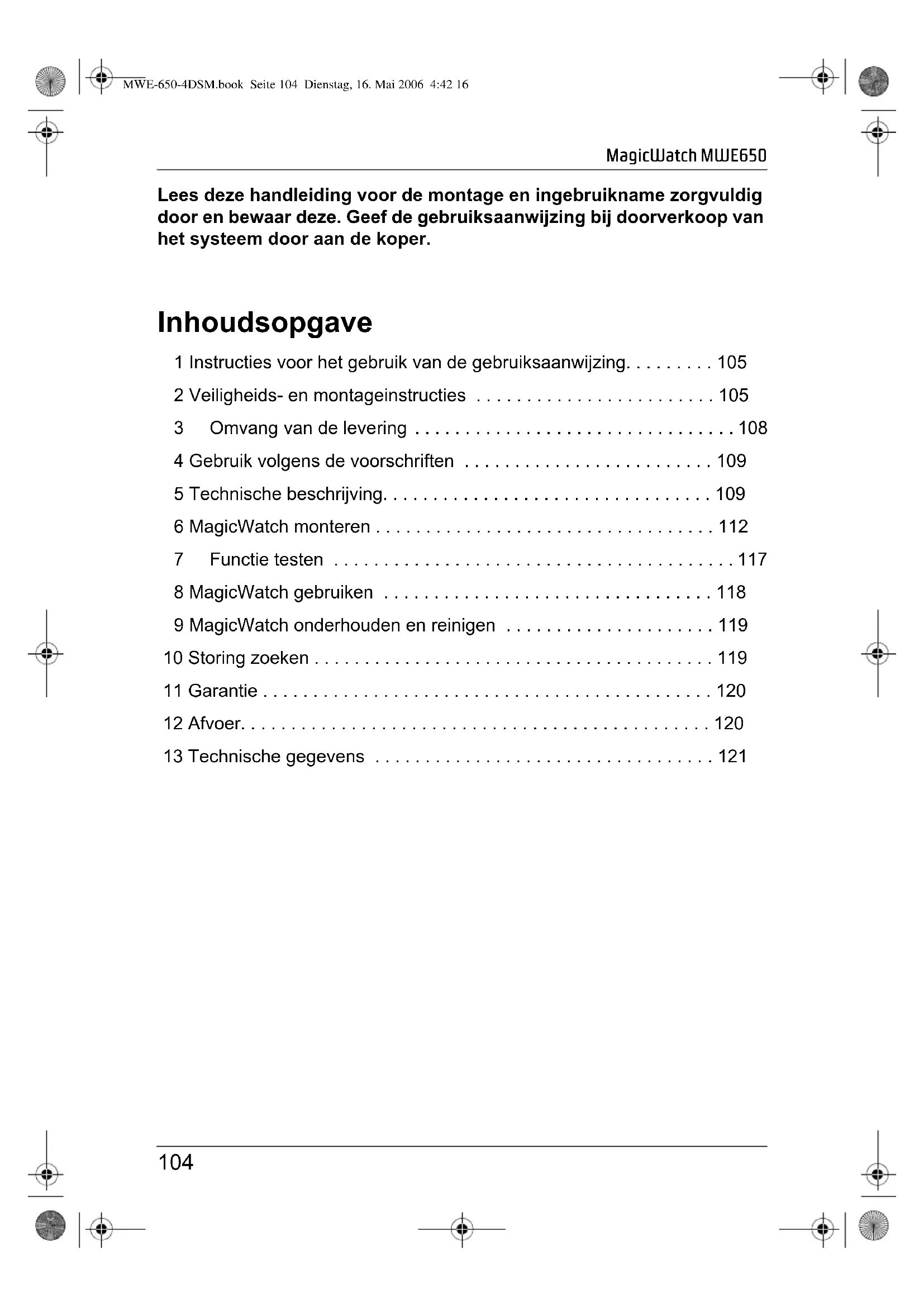

Inhoudsopgave

1 Instructies voor het gebruik van de gebruiksaanwijzing. . . . . . . . 105
2 Veiligheids- en montageinstructies .... 105
3 Omvang van de levering 108
4 Gebruik volgens de voorschriften ..... 109
5 Technische beschrijving....109
6 MagicWatch monteren 112
7 Functie testen 117
8 MagicWatch gebruiken 118
9 MagicWatch onderhouden en reinigen 119
10 Storing zoeken 119
11 Garantie 120
12 Afvoer.... 120
13 Technische gegevens .... 121

MagicWatch MWE650 Instructies voor het gebruik van de gebruiksaanwijzing

1 Instructies voor het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsinstructie: het niet in acht nemen hiervan kan materiële schade tot gevolg hebben en de werking van het apparaat beperken.

Waarschuwing!

Veiligheidsinstructie, wijst op gevaren met betrekking tot elektrische stroom of elektrische spanning: het niet in acht nemen hiervan kan materiële schade en lichamelijk letsel tot gevolg hebben en de werking van het apparaat beperken.

Instructie

Aanvullende informatie voor het bedienen van het apparaat.

Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√Dit symbool beschrijft het resultaat van een handeling.

Neem ook de volgende veiligheidsinstructies in acht.

2 Veiligheids- en montageinstructies

Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

Waarschuwing!

WAECO International kan niet aansprakelijk gesteld worden voor schade veroorzaakt door:

• Montagefouten
• Schade aan het toestel door mechanische invloeden en overspanningen
• Veranderingen aan het toestel zonder uitdrukkelijke toestemming van WAECO International
• Gebruik voor andere dan de in de handleiding beschreven toe-passingen.

Veiligheids- en montageinstructies MagicWatch MWE650

Waarschuwing!

In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrisch syteem van het voertuig altijd de minpool worden losgekoppeld.

Bij voertuigen met een extra accu moet ook hier de minpool worden losgekoppeld.

Waarschuwing!

Ontoereikende leidingverbindingen kunnen tot gevolg hebben, dat door kortsluiting

• kabelbranden ontstaan,
• de airbag wordt geactiveerd,
  – elektronische besturingsinrichtingen worden beschadigd,
  – elektrische functies uitvallen (knipperlicht, remlicht, claxon, ontsteking, licht).

Neem daarom de volgende instructies in acht:

- Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen.

• 30 (ingang van accu plus direct),
• 15 (geschakelde plus, achter accu),
• 31 (retourleiding vanaf accu, massa).

Gebruik geen kroonsteentjes.

• Gebruik een krimptang (zie afb. 1.7, pagina 3) voor het verbinden van de kabels.
  ● Schroef de kabel bij aansluitingen aan leiding 31 (massa)

- met kabelschoen en tandschijf aan een massaschroef van het voertuig of

- met kabelschoen en plaatschroef aan de carrosserie.

Let op een goede massaverbinding!

MagicWatch MWE650 Veiligheids- en montageinstructies

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van elektronica voor de comfortvoorzieningen de opgeslagen data.

- De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen:

• radiocode
• voertuigklok
• tijdschakelklok
• boordcomputer
• stoelinstelling

Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing.

Neem bij de montage de volgende instructies in acht:

• Bevestig de in het voertuig te monteren delen van MagicWatch zodanig, dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzittenden van het voertuig kunnen leiden.
• Let er bij het boren op dat er ook achter het te doorboren oppervlak genoeg ruimte is voor de boor, zo kunt u schade voorkomen (zie afb. 2, pagina 4).

Neem bij werkzaamheden aan elektrische delen de volgende instructies in acht:

- Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp (zie afb. 1.5, pagina 3) of een voltmeter (zie afb. 1.6, pagina 3).

Testlampen met een gangbare lamp (zie afb. 1.9, pagina 3) gebruiken te veel stroom, hierdoor kan de elektronica in het voertuig worden beschadigd.

- Let er bij het leggen van de elektrische aansluitingen op dat deze

• niet worden geknikt of verdraaid,
• niet langs randen schuren,

• niet zonder bescherming door openingen met scherpe kanten worden gelegd (zie afb. 3, pagina 4).

• Isoleer alle verbindingen en aansluitingen.

• Borg de kabels tegen mechanische belasting met kabelbinders of isolatieband, b.v. aan de aanwezige leidingen.

Omvang van de levering MagicWatch MWE650

Neem in het bijzonder de volgende instructies in acht:

• Bij voertuigen met LED-achterlichten kan de montage van het achteruit-rijwaarschuwingssysteem tot storingen leiden.
  Neem voor informatie hierover contact op met de betreffende voertuigfabrikant.
• Monteer de sensoren indien mogelijk niet direct boven de eindpijp van uw uitlaatsysteem. Anders kunnen er fouten bij de indicatie optreden.
• Neem de geldende wettelijke voorschriften in acht.
• De sensoren mogen geen signaallampen bedekken.
• Gedraag u bij het achteruitrijden zodanig, dat u geen andere verkeers-deelnemers in gevaar brengt.
• Gevaarlijke hindernissen worden op grond van fysische reflectie-eigen-schappen in sommige gevallen niet of slechts onnauwkeurig herkend.
• MagicWatch dient om u te ondersteunen, dat betekent dat het apparaat u niet ontslaat van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden.
• MagicWatch kan u alleen bij langzaam achteruitrijden (rangeersnelheid) op tijd waarschuwen.
• Verwijder sneeuw, ijs of vuil van de sensoren, om een goede werking van het apparaat te garanderen.

3 Omvang van de levering

Nr. in afb. 4, pagina 4 Aantal Omschrijving Artikel-nr.

1 1 Besturingselektronica MWZ-650

2 4 Ultrasone sensoren MWSE-650

3 1 Display MWD-650

4 4 Verlengkabel sensoren MWCS-2

5 1 Verlengkabel display MWCD-4

- 1 Bevestigingsmateriaal -

MagicWatch MWE650 Gebruik volgens de voorschriften

4 Gebruik volgens de voorschriften

MagicWatch is een ultrasone achteruitrijsensor. Het apparaat bewaakt bij het achteruitrijden de ruimte achter het voertuig en waarschuwt optisch en akoestisch voor hindernissen die door de sensoren worden gedetecteerd.

MagicWatch is een hulpmiddel bij het achteruitrijden, het ontslaat u echter niet van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden.

MagicWatch is ontworpen voor het inbouwen in grote voertuigen.

5 Technische beschrijving

5.1 Functiebeschrijving

MagicWatch bestaat uit vier inbouwsensoren, een besturingstoestel en een display met geïntegreerde Piëzo-luidspreker als optische en akoestische signaalgever. Het display kan op het dashboard of boven de achteruitkijkspiegel aan de voorruit gemonteerd worden.

De afstandsmeting is gebaseerd op het echo-looptijd-principe. De vier sensoren zenden bij het achteruitrijden constant ultrasone signalen uit.

De sensoren zijn zender en ontvanger in één en vangen het door de hindernis gereflecteerde ultrasone signaal op. De afstand tot de hindernis wordt door de looptijd van het ultrasone signaal berekend en door de piëzo-luid-spreker via een pulstonenreeks doorgegeven. Hoe dichter u de hindernis nadert, hoe sneller de pulstonenreeks.

De functie DSM (Digital Signal Memory) maakt bij de meting een ruimte-profiel aan, waarin kleine, vaststaande objecten (bijv. aanhangwagen-koppelingen) opgenomen zijn. Hierdoor worden die niet als hindernis weergegeven. Pas als het systeem een wijziging van het ruimteprofiel vaststelt, wordt een hindernis gesignaleerd.

Het display signaleert de positie van de hindernis via vier LED-rijen. Een cijferindicatie geeft de afstand in 1 cm-stappen aan.

De sensoren worden in de bumper ingebouwd.

Omdat de sensoren met eigen versterkers uitgerust zijn, kunt u de verbinding tussen sensor en besturingstoestel tot een totale lengte van max. 10 m verlengen.

Technische beschrijving MagicWatch MWE650

Gebruik uitsluitend WAECO-kabels (MWCS-1). Anders is er geen perfecte werking gegarandeerd.

Defecte sensoren kunt u zonder demontage van de bumper vervangen. Hiervoor is er een steekverbinding kort achter de sensor.

5.2 Detectiebereik

Het detectiebereik van MagicWatch is onderverdeeld in vier zones (zie afb. 5, pagina 5):

- Zone 1

Deze zone is het registratiebereik voor grote voorwerpen, b.v. personenwagens. Kleine of slecht reflecterende voorwerpen worden onder bepaalde omstandigheden niet geregistreerd. De afstand wordt akoestisch en via de cijferindicatie weergegeven.

- Zone 2

In deze zone worden kleine of slecht reflecterende voorwerpen onder bepaalde omstandigheden niet geregistreerd. Andere voorwerpen worden zowel optisch alsook akoestisch weergegeven.

- Zone 3

In deze zone worden nagenoeg alle objecten gedetecteerd.

- Zone 4

In deze zone worden nagenoeg alle objecten gedetecteerd, er kunnen echter objecten in de dode hoek van de sensoren terecht kommen.

Er kunnen situaties optreden, waarin MagicWatch objecten niet waarneemt of op grond van hun fysische aard de afstand niet juist doorgeeft.

Let hierbij op de volgende vier voorbeelden.

Voorbeeld 1 (zie afb. 6, pagina 5)

Objecten, die zich vanaf het begin niet in het detectiebereik van de sensoren bevinden, kunnen ook niet worden waargenomen.

Voorbeeld 2 (zie afb. 7, pagina 5)

Bij gekloofde objecten wordt niet per se de kortste afstand doorgegeven. In het voorbeeld wordt A niet doorgegeven, alleen B en C.

MagicWatch MWE650 Technische beschrijving

Voorbeeld 3 (zie afb. 8, pagina 5)

Bij schuine hindernissen wordt de kortste afstand A doorgegeven.

Voorbeeld 4 (zie afb. 9, pagina 6)

In de weergegeven situatie zal MagicWatch de afstand A doorgeven. Als het voertuig na het weerklinken van het akoestische signaal voor het stopbereik nog verder wordt genaderd, dan zal punt A in de dode hoek terecht komen en zal MagicWatch de afstand tot punt B doorgeven.

Waarschuwing!

Zoals de vier voorbeelden laten zien, kunnen er situaties optreden, waarin het apparaat een object niet of niet de kortste afstand tot dit object doorgeeft.

Het apparaat ontslaat u niet van de plicht bijzonder voorzichtig te zijn bij het achteruitrijden. Rij daarom altijd zeer voorzichtig achteruit.

Als een object in het niet bewaakte bereik van de sensoren terecht komt, geeft MagicWatch automatisch de afstand tot het volgende object door. Dit betekent dat de piëzo-luidspreker dan van de snelle op de middelste tonenreeks overschakelt en de cijfer-indicatie op het display geeft een grotere afstand aan.

Breng in dit geval altijd onmiddellijk het voertuig tot stilstand en controleer de situatie.

Aan het voertuig aangebrachte, kleine objecten (bijv. aanhangwagen-koppelingen) worden wegens de DSM-functie niet als hindernis herkend. In de regel steken ze niet verder dan 0,4 m over de sensoren uit. U bevindt zich dus binnen het dichte bereik (zone 4) van max. 0,4 m, waarin MagicWatch een stopwaarschuwing geeft en u moet stoppen (zie hoofdstuk „Functie testen“ auf Seite 117).

Waarschuwing!

Als laadgoed of objecten aan het voertuig verder dan het dichte bereik van 0,4 m uitsteken, dan bestaat er gevaar voor ongevallen. Een hindernis kan met het laadgoed of het object botsen, voor het door de sensoren in het dichte bereik geregistreerd worden en MagicWatch een stopwaarschuwing geeft (zie afb. 11, pagina 6).

MagicWatch monteren MagicWatch MWE650

6 MagicWatch monteren

6.1 Benodigd gereedschap

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

● Set boren (zie afb. 1.1, pagina 3)
● Boormachine (zie afb. 1.2, pagina 3)
● Schroevendraaier (zie afb. 1.3, pagina 3)
- Set ring- of muilsleutels (zie afb. 1.4, pagina 3)

Voor de elektrische aansluiting en de controle daarvan heeft u de volgende hulpmiddelen nodig:

● Diodetestlamp (zie afb. 1.5, pagina 3) of voltmeter (zie afb. 1.6, pagina 3)
● Krimptang (zie afb. 1.7, pagina 3)
● Isolatieband (zie afb. 1.8, pagina 3)
- Evt. kabeldoorvoer

Voor het bevestigen van de besturingseenheid en de kabels heeft u evt. nog meer schroeven en kabelbinders nodig.

6.2 Sensoren monteren

Voor een goede werking van het apparaat is het belangrijk de sensoren juist af te stellen.

Als deze naar de grond wijzen, worden b.v. oneffenheden op de grond als hindernis doorgegeven. Als zij te ver naar boven wijzen, worden aanwezige hindernissen niet herkend.

Neem bij de montage de volgende gegevens in acht:

• De maximale reikwijdte ligt bij ca. 2,5 m voor optische weergave en ca. 1,5 m voor akoestische weergave.
• Om de hoek van het voertuig (knipperlicht etc) te kunnen bewaken, moet de sensor niet meer dan 0,3 m daarvan verwijderd worden gemonteerd.

- De afstand van de sensoren tot de grond moet minstens 40 cm en maximaal 50 cm bedragen (zie afb. 10, pagina 6)

- De montageplaats moet zo effen mogelijk zijn, zodat de dekring van de sensor op de bumper ligt.

De sensor is met een montagehoek van ca. +5° verticaal vooraf ingesteld. De dekring wordt hiervoor naar onderen dikker.

Houd er rekening mee dat de sensoren in een bepaalde richting afgesteld moeten zijn. De bovenkant van de dekring is dunner en wordt naar onderen dikker (zie afb. 12, pagina 6).

- Monteer de sensoren gelijkmatig verdeeld over de hele voertuigbreedte om een optimale bewaking te garanderen.

Ga bij de montage als volgt te werk:

Kies een montageplaats aan de bumper, die zo mogelijk verticaal op het straatoppervlak ligt (zie afb. 12, pagina 6).

Waarschuwing!

Verzeker u er voordat u gaat boren van, dat er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken.

▶ Boor voor elke sensor een gat met een diameter van 24 mm in de bumper.

▶Leid de kabels van de sensoren door de betreffende boring.

▶Steek elke sensor in de betreffende opening tot hij vastklikt.

6.3 Verlengkabels van de sensoren plaatsen

Let er bij het leggen van de verlengkabels op dat ze

- niet te zeer worden geknikt of verdraaid,

- niet langs randen schuren,

- niet zonder bescherming door openingen met scherpe kanten worden gelegd (zie afb. 3, pagina 4).

- De connectoren moeten gepoold verbonden worden. Een blokkeerpen verhindert het onpolen (zie afb. 13 A, pagina 6).

MagicWatch monteren MagicWatch MWE650

- Let erop dat de vergrendeling vastklikt (zie afb. 13 A, pagina 6). Enkel op die manier is het storingvrije gebruik mogelijk.

Voor het losmaken van de verbinding drukt u op de houder en trekt u de stekker en de bus uit elkaar (zie afb. 13 B, pagina 6).

- Als een sensorkabel niet lang genoeg is, kunt u verlengkabels met een lengte van een meter (MWCS-1) als toebehoren bestellen.

Instructie!

De verlengkabels zijn gemarkeerd: L (links), CL (midden links), R (rechts), CR (midden rechts).

Deze markering dient voor de oriëntering bij het aansluiten aan de besturingselektronica om voor een correcte weergave op het display te zorgen.

Waarschuwing!

Verzeker u er voordat u gaat boren van, dat er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken.

▶ Bescherm iedere boring aan de buitenkant van de carrosserie d.m.v. geschikte maatregelen tegen het binnendringen van water, b.v. door de kabel en de doorvoer in te spuiten met afdichtingspasta.

Gebruik voor het leggen van de verlengkabels naar de kofferruimte zo mogelijk aanwezige rubberstoppen. Als er geen rubberstoppen aanwezig zijn, maak dan een boring van ca. ∅ 13 mm en zet een kabeldoorvoer in.

Instructie!

Trek de stekkers van deverlengkabelsdoor de kabeldoorvoer, voor u de doorvoer in de carrosserie inzet.

Leg de verlengkabels zodanig in de kofferruimte, dat zij in geen geval beschadigd kunnen raken (b.v. door steenslag).

▶Bevestig de verlengkabels zorgvuldig achter de bumper.

Steek de stekkers van de sensoren in de bussen van de betreffende verlengkabels (zie afb. 15 A, pagina 7).

Neem de volgende instructies in acht bij de keuze van een montageplaats voor de besturingselektronica:

• Houd rekening met de lengte van de sensorkabels.
• De besturingselektronica is waterdicht en kan binnen of buiten het voertuig gemonteerd worden.
• De besturingselektronica mag niet beschadigd raken wanneer u bagage of voorwerpen in de kofferruimte laadt.
• Als u de besturingselektronica van buiten aan het voertuig monteert, moet u die tegen steenslag en dergelijke mechanische belastingen beschermen.

▶Bevestig de besturingselektronica op een geschikte plaats.

Instructie!

De verlengkabels zijn gemarkeerd: L (links), CL (midden links), R (rechts), CR (midden rechts).

Deze markering dient voor de oriëntering bij het aansluiten aan de besturingselektronica om voor een correcte weergave op het display te zorgen. U vindt deze markering ook aan de besturingselektronica.

De polen van de stekker kunnen niet verwisseld worden: zij kunnen maar op één manier in de aansluiting worden gestoken.

▶ Steek de stekkers van de verlengkabels van de sensoren in de betreffende bussen van de besturingselektronica (zie afb. 15 B, pagina 7). Let erop dat de vergrendeling vastklikt.

6.5 Display bevestigen

Neem de volgende instructies in acht bij de keuze van een montageplaats voor het display:

• Het display moet goed zichtbaar zijn als u achteruit rijdt.
• Monteer het display zodanig dat er geen verwondingsgevaar bestaat, bijvoorbeeld bij sterk afremmen.

MagicWatch monteren MagicWatch MWE650

• Monteer het display niet binnen het werkingsbereik van een airbag. Anders bestaat er verwondingsgevaar als de airbag open gaat.

• De kleine bouwvorm maakt de plaatsing op vele plaatsen in het voertuig mogelijk. Zinvolle posities zijn (zie afb. 14, pagina 7):

• boven de achteruitkijkspiegel

• aan het dashboard
• tegen het dak
• aan de ruit naast de zijspiegel

▶ Trek de beschermfolie af en plak het display op een geschikte plaats vast.

De polen van de stekker kunnen niet verwisseld worden: zij kunnen maar op één manier in de aansluiting worden gestoken.

▶ Steek de stekker van het display in de bus van de verlengkabel (zie afb. 16 A, pagina 7).
▶Leid de verlengkabel naar de besturingselektronica en steek de stekker van de verlengkabel daar in de aansluiting van de besturingselektronica (zie afb. 16 B, pagina 7).

6.6 Besturingselektronica aansluiten

Waarschuwing!

Let op de juiste poling.

Bij sommige voertuigen functioneert het achteruitrijlicht alleen bij ingeschakeld contact. In dit geval moet u het contact inschakelen om de plus- en massaleiding te bepalen.

▶Sluit de rode kabel (afb. 17.2, pagina 8) van de besturingselektronica aan op de plusleiding (+) van het achteruitrijlicht (afb. 17.1, pagina 8).
▶Sluit de zwarte kabel (afb. 17.3, pagina 8) aan op de massaleiding (−) van het achteruitrijlicht of op de massa (carrosserie).

MagicWatch MWE650 Functie testen

7 Functie testen

Ga bij de functietest als volgt te werk:

▶Schakel het contact in en schakel in de achteruitversnelling.
√De cijferindicatie op het display geeft de afstand tot een hindernis weer als die zich binnen het registratiebereik van 2,5 m bevindt.

Handel bij de eerste ingebruikneming uiterst voorzichtig en maak u vertrouwd met de verschillende tonenreeksen.

Zone	Omschrijving (zie afb. 5, pagina 5)	Bijbehorende tonen-reeks
1 Vanaf een afstand van ca. 2,5 m (vanaf de sensor gemeten) herkent MagicWatch optredende hindernissen en geeft hij de afstand op het display weer. De blauwe LED brandt.		-
2 Vanaf een afstand van ca. 1,5 m (gemeten vanaf sensor) signaleert MagicWatch optredende hindernissen door de piëzo-luid-spreker met een lang zame tonenreeks. De groene resp. gelde LED's branden.		Bi Bi Bi Bi
3 Vanaf een afstand van ca. 0,95 m (gemeten vanaf sensor) gaat MagicWatch over in de middelste tonenreeks. De gele resp. rode LED's branden.		Bi Bi Bi Bi Bi Bi
4 Bij een afstand van ca. 0,4 m (gemeten vanaf sensor) en minder gaat MagicWatch over in de snelle tonenreeks. De ronde rode LED brandt. Als deze zone bereikt is, moet het voertuig in ieder geval tot stil-stand worden gebracht. Anders kunnen het voertuig en de hinder-nis beschadigd raken.		Biii...

In zone 4 kan het voorkomen, dat de hindernis niet meer wordt herkend, omdat deze zich niet meer in het detectiebereik van de sensoren bevindt (afhankelijk van de vorm).

MagicWatch gebruiken MagicWatch MWE650

Het toestel is met een diagnosefunctie uitgerust: bij gebrekkige sensoren klinken bij het schakelen naar de achteruitversnelling drie korte tonen.

8 MagicWatch gebruiken

MagicWatch wordt automatisch geactiveerd door het schakelen in de achteruitversnelling, als het contact is ingeschakeld of de motor loopt.

Zodra zich in het detectiebereik een hindernis bevindt, klinkt een signaaltoon die in gelijke intervallen wordt herhaald. Het display geeft tegelijkertijd aan waar de hindernis zich bevindt: Nadert het voertuig met zijn rechterkant een hindernis, dan brandt de rechter LED-rij. Nadert het voertuig met zijn linker-kant een hindernis, dan brandt de linker LED-rij. Als de hindernis in het detectiebereik van een van de beide middelste sensoren terecht komt, brandt de betreffende LED-rij van de beide middelste LED-rijen.

Als deze hindernis bij het achteruitrijden verder wordt genaderd, verandert de tonenreeks afhankelijk van de zone waarin u zich bevindt (zie Hoofdstuk „Functie testen” op pagina 117), op die manier wordt de afstand doorgegeven. De cijferindicatie van het display geeft de gemeten afstand tot de hindernis weer.

Handel bij de eerste ingebruikname uiterst voorzichtig, om u met de afstandsaanduiding door middel van de verschillende tonenreeksen vertrouwd te maken.

Waarschuwing!

Breng het voertuig onmiddellijk tot stilstand en controleer de situatie (evt. uitstappen), als bij het rangeren het volgende gebeurt:

Bij het achteruit-rangeren geeft het apparaat eerst een hindernis aan en de tonenreeks wordt heel normaal sneller (b.v. overgang van de langzame in de middelste tonenreeks). Plotseling gaat de signaaltoon over in de langzame tonenreeks of wordt helemaal geen hindernis meer aangegeven.

Dit betekent dat de oorspronkelijke hindernis zich niet meer in het detectiebereik van de sensoren bevindt (afhankelijk van de vorm), maar nog steeds kan worden aangereden.

MagicWatch MWE650 MagicWatch onderhouden en reinigen

Waarschuwing!

Als laadgoed of objecten aan het voertuig (b.v. fietsdrager) verder dan het dichte bereik van 0,4 m uitsteken, dan bestaat er gevaar voor ongevallen. Een hindernis kan met het laadgoed of het object botsen, voor het door de sensoren in het dichte bereik geregistreerd worden en MagicWatch een stopwaarschuwing geeft (zie afb. 11, pagina 6).

9 MagicWatch onderhouden en reinigen

Waarschuwing!

Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan de sensoren.

▶Reinig de sensoren af en toe met een vochtige doek.

10 Storing zoeken

Apparaat functioneert niet.

De aansluitkabels naar het achteruitrijlicht maken geen contact of zijn verwisseld.

De stekker voor het display is niet of niet goed ingestoken in de besturings-elektronica.

De stekkers van de sensoren zijn niet of niet goed ingestoken in de besturingselektronica.

▶Controleer de stekkers en steek ze indien nodig zover in tot ze inklikken.

Garantie MagicWatch MWE650

Defecte sensor wordt weergegeven (drie tonen bij het in achteruit schakelen)

Als een defecte sensor weergegeven wordt (zie Hoofdstuk „Functie testen" op pagina 117), gaat u als volgt te werk:

▶Plaats het voertuig op een afstand van ca. een meter voor een grote hindernis, b.v. garagepoort.

▶Zet de auto in achteruit.

√ De langzame tonenreeks weerklinkt (zone 1, zie afb. 5, pagina 5) en de LED's van de intacte sensoren zijn groen.

▶Ga nu na elkaar voor elke sensor staan.

√ De tonenreeks springt op snelle tonenreeks. Aan de defecte sensor ver- andert de tonenreeks niet.

11 Garantie

Onze algemene garantievoorwaarden zijn van toepassing. Als het product defect is, stuur het dan naar het WAECO-filiaal in uw land (adressen zie achterkant van de handleiding) of naar uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• Een kopie van de factuur met datum van aankoop
• Reden van de klacht of een foutbeschrijving

12 Afvoer

▶ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het toestel definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

Detectiebereik: tot 1,5 m (akoestisch en optisch)

Stroomgebruik: 35 mA (Standby-modus)

60 mA (Signaalmodus)

Bedrijfstemperatuur: -20^ tot +70^

Geluidssterkte van de piëzo-luid-sprekers: 100 dB (in 10 cm afstand)

Uitvoeringen, de voor de technische vooruitgang dienende wijzigingen en levermogelijkheden voorbehouden.

Vergunningen

Het toestel heeft het E13-keurmerk.

E-Mail: [e-mail]

WAECO Svenska AB

Gustaf Melins gata 7
