BM240S1A - Bewegingsdetector JUNG - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis BM240S1A JUNG in PDF-formaat.
| Producttype | Passieve infrarood bewegingsmelder |
| Merk | JUNG |
| Model | BM240S1A |
| Afmetingen (H x B x D) | 84 x 89 x 90 mm |
| Voeding | AC 230-240 V ~, 50 Hz |
| Max. belasting | 1000 W (gloeilampen/halogeenlampen) |
| Horizontale detectiehoek | 240° |
| Verticale detectiehoek | 180° |
| Max. bereik | 12 m |
| Aanbevolen montagehoogte | 1,8 tot 4 m |
| Instelbare uitschakelvertraging | 10 s tot 15 min |
| Instelbare lichtschakeldrempel | 2 tot 2000 lux |
| Beschermingsgraad | IP 54 |
| Behuizingsoriëntatie | ±80° (horizontaal) |
| Hoofdfuncties | Automatische schakeling van verlichting, anti-kruipbeveiliging, afdekkingen voor begrenzing van detectieveld |
| Montage | Muurmontage (binnen en buiten) met inbegrepen hoekadapter |
| Aansluiting | Parallel aansluiten van meerdere detectoren mogelijk |
| Onderhoud en reiniging | Reinig de lens met een vochtige doek, zonder schoonmaakmiddel |
| Veiligheid | Installatie alleen door gekwalificeerde elektriciens; schakel het apparaat uit voor ingrepen |
| Recycling | Apparaat, accessoires en verpakkingen moeten apart worden gerecycled |
Veelgestelde vragen - BM240S1A JUNG
Gebruikersvragen over BM240S1A JUNG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bewegingsdetector in PDF-formaat gratis! Vind uw handleiding BM240S1A - JUNG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BM240S1A van het merk JUNG.
GEBRUIKSAANWIJZING BM240S1A JUNG

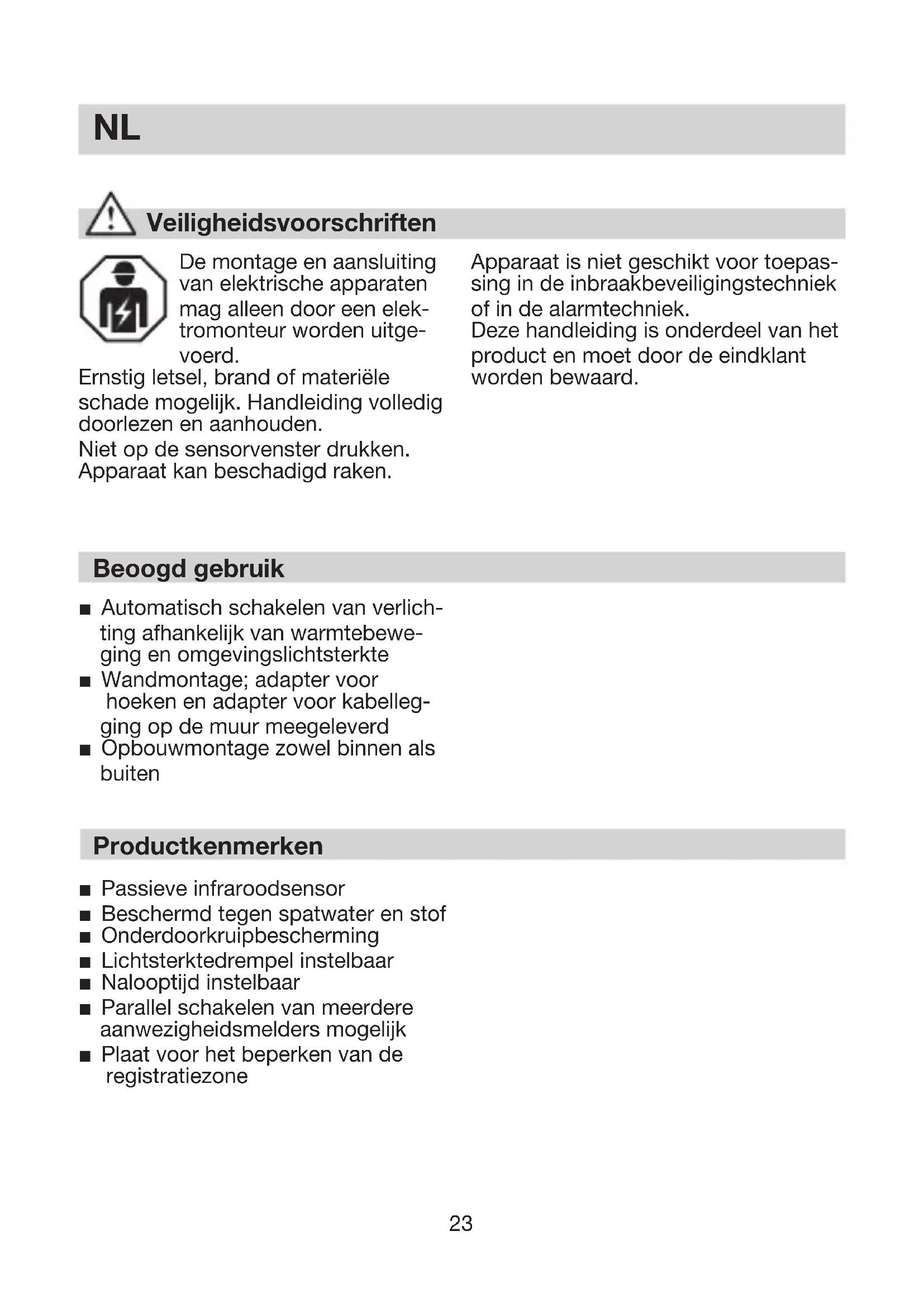

Veiligheidsvoorschriften

De montage en aansluiting van elektrische apparaten mag alleen door een elektromonteur worden uitgevoerd.
Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en aanhouden.
Niet op de sensorvenster drukken.
Apparaat kan beschadigd raken.
Apparaat is niet geschikt voor toepassing in de inbraakbeveiligingstechniek of in de alarmtechniek.
Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.
Beoogd gebruik
■ Automatisch schakelen van verlichting afhankelijk van warmtebeweging en omgevingslichtsterkte
■ Wandmontage; adapter voor hoeken en adapter voor kabellegging op de muur meegeleverd
■ Opbouwmontage zowel binnen als buiten
Productkenmerken
■ Passieve infraroodsensor
■ Beschermd tegen spatwater en stof
■ Onderdoorkruipbescherming
■ Lichtsterktedrempel instelbaar
■ Nalooptijd instelbaar
■ Parallel schakelen van meerdere aanwezigheidsmelders mogelijk
■ Plaat voor het beperken van de registratiezone

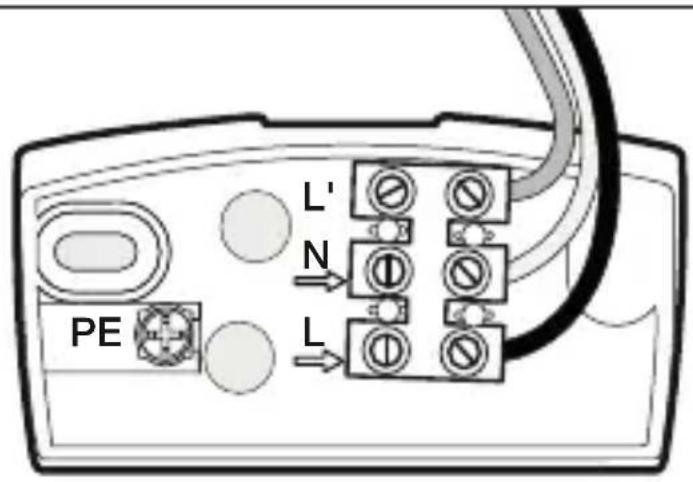

Installation
N = Neutrale geleider
L' = Draad naar de aangesloten apparatuur
PE = Aardedraad
Informatie voor elektrotechnici
Montage en elektrische aansluiting

GEVAAR
Elektrische schok bij het aan- raken van onderdelen in de montageomgeving die onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Voordat werkzaamheden aan het apparaat worden uitgevoerd, moet het spanningsloos worden gemaakt en moeten alle onderdelen in de omgeving die onder spanning staan, worden afgedekt!
Wandbevestiging
Belangrijk: De veiligste bewegingsregistratie heeft u, als het apparaat zijdelings in de looprichting gemonteerd resp. gericht wordt en er geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren.
Houdt u er a.u.b. rekening mee, dat de bewegingsmelder met een 10 A-veiligheidsschakelaar moet worden beveiligd.
De montageplaats moet minstens 50 cm van een lamp verwijderd zijn, omdat de warmtestraling het systeem kan activeren. De montagehoogte moet ca. 2 m bedragen.
Montaageplaat 1 van het apparaat afnemen. De draden naar het kroonsteentje niet losmaken, maar het complete kroonsteentje uitnemen door voorzichtig te trekken. De meegeleverde rubber dopjes in de montageplaat drukken.
De montageplaat tegen de wand houden en de boorgaten aftekenen; let op de stroomleiding in de wand, gaten boren en van pluggen voorzien.
Om een schakeling tot stand te brengen, moet de sensor op het lichtnet worden aangesloten d.m.v. minimaal een 2-polige kabel naar de sensor en een tweede kabel naar de verbruiker. De twee rubber dopjes kunnen daarvoor met een schroevendraaier worden doorgestoken.
Tenslotte de afschermplaat van het huis 5 weer bevestigen.
Aansluiting van de stroomtoevoer
De stroomtoevoer bestaat uit een 2 of 3 polige kabel.
L = fase
(meestal in Nederland meestal bruin soms zwart)
N = nuldraad (meestal blauw)
PE = eventuele aardedraad (groen/geel)
In geval van twijfel moeten de kabels met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De kroonsteentjes zijn voor de stroomtoevoer. De fase (L) komt in de onderste klem, en de neutrale gleider (N) komt in de middelste klem. Is er ook een groen/gele aard-edraad, dan kan deze in de daarvoor aanwezige onderste klem worden aangesloten.
Aansluiting van de draad naar de aangesloten apparatuur
Deze kabel (bijv. naar de lamp) is ook 2 of 3 polige. De aansluiting geschiedt in de klemmen N en L' bruine draad in de sensor. De stroomvoerende draad van het aangesloten apparaat (zwarte of bruine kabel) wordt in de met L' aangegeven klem gemonteerd. De nuldraad (blauw) komt in de met N aangegeven klem, tezamen met de nuldraad van de stroomtoevoer. De eventueel aanwezige groen/gele aard-edraad wordt in de onderste klem ge-monteerd.
Belangrijk: Verwisseling van de aan-sluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de draden nogmaals geïdentificeerd worden en opnieuw aangesloten. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen worden ge-monteerd.
Aansluitvoorbeelden


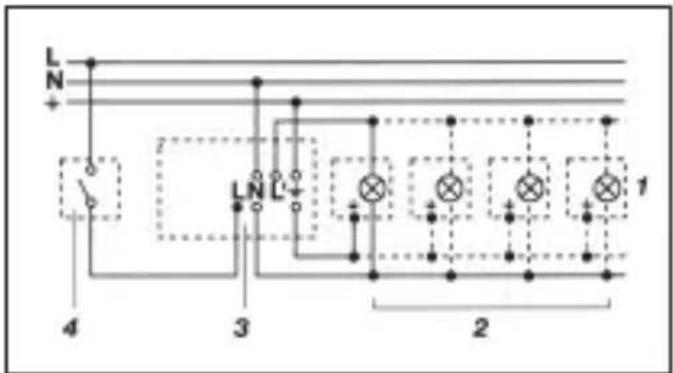

L N + 4 3 LN L - 1 2


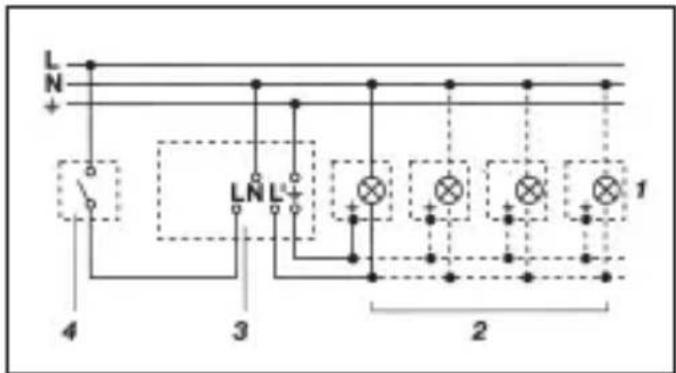

L N + 4 3 LNL+ 2 1- Lamp zonder aanwezige nuldraad 2. Lamp met aanwezige nuldraad


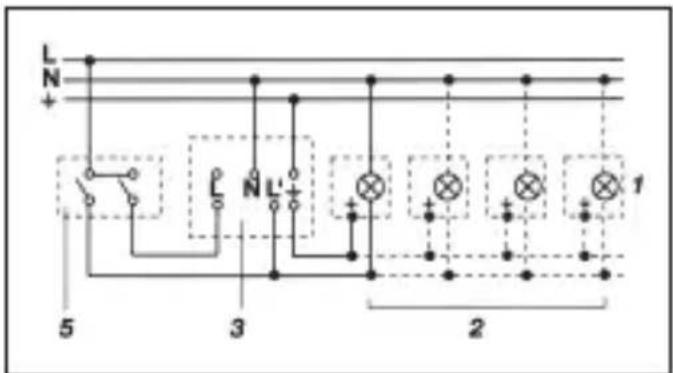

L N + L N L' + 5 3 2 1- Aansluiting via serieschakelaar voor handschakeling en automatische werking

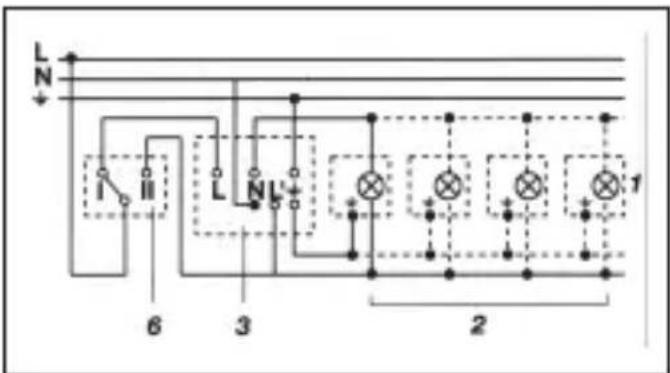

- Aansluiting via een wisselschakelaar voor permanente verlichting en automatische werking
Stand I: automatische werking Stand II: handschakeling voor permanente verlichting
Opgelet:
Uitschakelen van de installatie is niet mogelijk, alleen de keuze tussen stand I en II.
1) Bijv. één tot vier gloeilampen van 100 W
2) Aangesloten apparatuur, verlichting max. 1.000 W (zie Technische gegevens)
3) Aansluitklemmen van de bewegingsmelder
4) Schakelaar binnenshuis
5) Serieschakelaar binnenshuis, hand, automatisch
6) Wisselschakelaar binnenshuis, automatisch, permanente verlichting
Functions
Nadat de bewegingsmelder aangesloten en met de wandhouder bevestigd is, kan de stroom worden ingeschakeld.
Twee inschakelmogelijkheden zijn, na het afnemen van de bevestigingsring 2 , op het apparaat aanwezig.


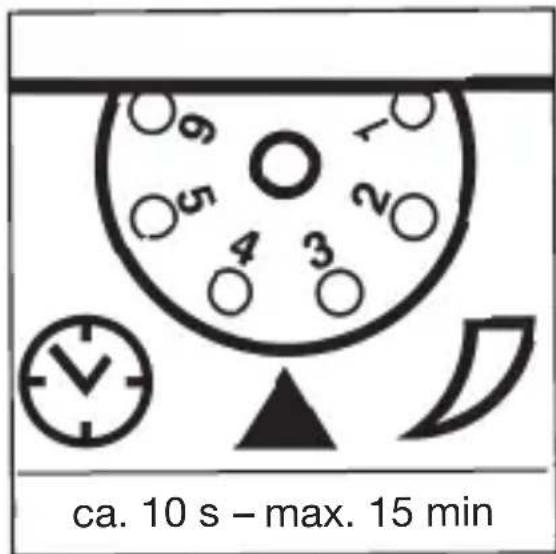

ca. 10 s - max. 15 minUitschakelvertraging (tijdinstelling)
(fabrieksinstelling: 10 s)
Traploos instelbare brandduur van ca. 10 s – max. 15 min
Instelknopje op (1) =
kortste tijd (10 s)
Instelknopje op (6) =
langste tijd (15 min)
Bij de instelling van de bewegingsmelder voor het registratiebereik en voor de functie-test wordt aangeraden de kortste tijd in te stellen.


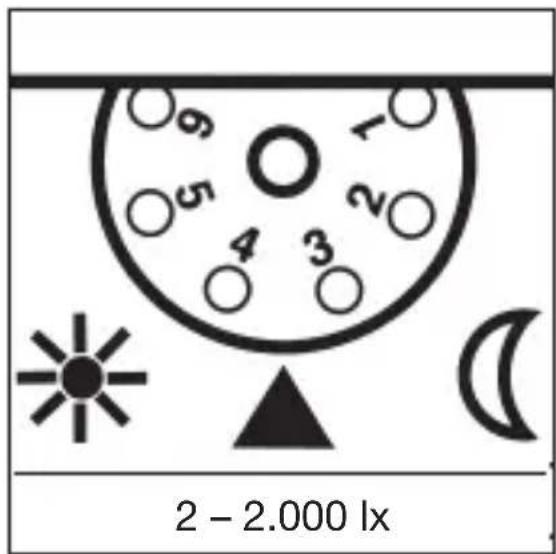

2 - 2.000 lxSchemerinstelling
(fabrieksinstelling: 2.000 lx)
Traploos instelbare drempelwaarde van de sensor van 2 - 2.000 lx
Instelknopje op (1) gezet = daglichtstand ca. 2.000 lx
Instelknopje op (6) gezet = schemerstand ca. 2 lx
Bij de instelling van de bewegingsmelder voor het registratiebereik en voor de functie-test bij daglicht moet de stelschroef naar de linkeraanslag staan.
Reikwijdte-instelling/fijninstelling
Bij een aangenomen montagehoogte van 2 m bedraagt de maximale reikwijdte van de sensor 12 m. Indien gewenst kan het registratiebereik optimaal worden ingesteld. De meegeleverde afdekplaatjes 4 kunnen zoveel lenssegmenten als nodig afschermen om de reikwijdte individueel te verkleinen. Door het sensorhuis 3 ± 80° te draaien is bovendien nog een fijninstelling mogelijk. De afdekplaatjes 4 kunnen langs de inkepingen horizon-
taal of verticaal worden afgebroken of met een schaar worden doorgeknipt 6. Na het verwijderen van de bevestigingsring 2 kunnen deze boven in de sensorlens worden gehangen. De bevestigingsring 2 daarna weer vastdraaien, zodat de afdekplaatjes 6 vast verankerd worden. Hierdoor worden foutieve inschakelingen door bijv. auto's, voorbijgangers etc. uitgesloten of de risicoplaatsen gericht gecontroleerd.
Technische gegevens
| Afmetingen (h x b x d): 84 x 89 x 90 mm | ||
| Montagehoogte: 1,8 ... 4 m | ||
| Vermogen: | ||
| gloei-/halogeenlampen 1000 WTL-lampen elektr. voorschakelapp. 1000 WTL-lampen, ongecompenseerd 500 WTL-lampen parallel gecompenseerd 500 Whalogeenlampen, laag voltage 1000 VAled < 2 W 16 W2 W < led < 8 W 64 Wled > 8 W 64 Wcapacitieve belasting 132 μF | ||
| Stroomtoevoer: 230 ... 240 V, 50 Hz | ||
| Registratiehoek: | ||
| horizontaal 240°verticaal 180° | ||
| Instelbaarheid: | draaien | 160° horizontal |
| Reikwijdte: | max. 12 m (elektronisch gestabiliseerd) | |
| Tijdinstelling: | ca. 10 s ... 15 min | |
| Helderheidsinstelling: | ca. 2 ... 2.000 lx | |
| Bescherming: | IP 54 | |
Bedrijfsstoringen
Storing Oorzaak Oplossing
| Zonder spanning | ■ zekering defect, niet ingeschakeld■ kortsluiting | ■ nieuwe zekering, netschakelaar inschakelen, leiding testen met spanningstester■ aansluitingen testen |
| Schakelt niet aan | ■ bij daglicht, lichtinstelling staat op schemerstand■ gloeilamp defect■ netschakelaar UIT■ zekering defect■ registratiebereik niet gericht ingesteld | ■ opnieuw instellen■ gloeilamp verwisselen■ inschakelen■ nieuwe zekering, evt. aansluiting controleren■ opnieuw instellen |
| Schakelt niet uit | ■ permanente beweging in het registratiebereik■ geschakelde verlichting bevindt zich binnen het registratiebereik, zodat deze door temperatuurverschillen steeds ingeschakeld wordt■ serieschakelaar binnenshuis staat op permanent gebruik■ wifi-apparaat erg dicht bij de sensor geplaatst | ■ bereik controleren, evt. opnieuw afstellen of met afdekplaatjes afschermen■ bereik veranderen resp. afdekken■ serieschakelaar instellen op automatisch■ afstand tussen wifi-apparaat en sensor vergroten |
| Schakelt steeds AAN/UIT | ■ geschakelde verlichting bevindt zich binnen het registratiebereik■ bewegende dieren binnen het registratiebereik | ■ bereik veranderen resp. afschermen, afstand vergroten■ bereik veranderen resp. afschermen |
Schakelt ongewenst aan
■ wind beweegt bomen en struiken binnen het registratiegebied
■ registratie van auto's op straat
■ plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen
■ wifi-apparaat erg dicht bij de sensor geplaatst
■ bereik veranderen resp. afschermen
■ bereik veranderen resp. afschermen
■ bereik veranderen of montageplaats verleggen
■ afstand tussen wifi-apparaat en sensor vergroten
Gebruik/onderhoud
De bewegingsmelder is geschikt voor het schakelen van licht en alarm. Voor speciale inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden kunnen de werking van de bewegingsmelder beïnvloeden, bij hevige
windvlagen, sneeuw, regen, hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De registratielens 5 kan bij vervuiling met een vochtige doek (zonder reini-gingsmiddel) worden schoongemaakt.
Verwijderen

Batterijen en accu's moeten, voor zover mogelijk, uit het apparaat worden verwijderd voordat het wordt afgevoerd.
Fabrieksgarantie
De wettelijk vereiste garantie wordt uitgevoerd via speciaalzaken.
