BM240S1A - Bevegelsesdetektor JUNG - Gratis bruksanvisning og manual

Produkttype	Passiv infrarød bevegelsesdetektor
Merke	JUNG
Modell	BM240S1A
Mål (H x B x D)	84 x 89 x 90 mm
Strømforsyning	AC 230-240 V ~, 50 Hz
Maks. lasteffekt	1000 W (glødelamper/halogen)
Horisontal deteksjonsvinkel	240°
Vertikal deteksjonsvinkel	180°
Maks. rekkevidde	12 m
Anbefalt monteringshøyde	1,8 til 4 m
Justerbar tidsforsinkelse	10 s til 15 min
Justerbar lysstyrketerskel	2 til 2000 lux
Beskyttelsesgrad	IP 54
Husets orientering	±80° (horisontal)
Hovedfunksjoner	Automatisk lysstyring, krypingsbeskyttelse, deksler for avgrensning av deteksjonsområde
Montering	Veggmontering (innendørs og utendørs) med hjørneadapter inkludert
Tilkobling	Parallellkobling av flere detektorer mulig
Vedlikehold og rengjøring	Rens linsen med en fuktig klut, uten rengjøringsmiddel
Sikkerhet	Installasjon forbeholdt kvalifiserte elektrikere; koble fra enheten før inngrep
Resirkulering	Apparat, tilbehør og emballasje skal resirkuleres separat

Ofte stilte spørsmål - BM240S1A JUNG

Hvordan installere JUNG BM240S1A bevegelsesdetektoren?

Installasjonen skal utføres av en kvalifisert elektriker. Monter enheten i en høyde på omtrent 2 m, minst 50 cm fra enhver lampe. Bruk den medfølgende monteringsplaten, bor hullene, og koble nettkablene (L, N, PE) og lasten (L', N) i henhold til skjemaet i bruksanvisningen.

Hva er maksimal rekkevidde for detektoren?

Maksimal rekkevidde er 12 m når montert i 2 m høyde. Den kan reduseres ved å bruke de medfølgende pluggdekslene.

Hvordan justere utkoblingsforsinkelsen?

Tidsforsinkelsen justeres med en knapp på enheten, fra 10 s (posisjon 1) til 15 min (posisjon 6). For testing, still inn på korteste tid.

Hvordan justere lysstyrketerskelen?

Lysstyrketerskelen justeres fra 2 lux (nattdrift) til 2000 lux (dagdrift) med en knapp. For en test på dagtid, sett knappen helt til venstre.

Hvorfor tennes ikke detektoren?

Sjekk at sikringen ikke er defekt, at bryteren er i på-stilling, at lampen fungerer, og at skumringsinnstillingen er tilpasset omgivelseslyset. Sørg også for at deteksjonsområdet er riktig innstilt.

Hvorfor forblir detektoren på permanent?

Dette kan skyldes kontinuerlig bevegelse i deteksjonsområdet, en lampe for nær som forårsaker temperaturvariasjoner, en bryter i permanent lysmodus, eller en WiFi-enhet for nær. Rett opp disse årsakene.

Hvordan rengjøre detektoren?

Rens linsen med en fuktig klut. Ikke bruk rengjøringsmiddel, da dette kan skade sensoren.

Kan jeg bruke denne detektoren til en innbruddsalarm?

Nei, enheten er ikke designet for innbruddsdeteksjon eller spesielle alarmer da den ikke er beskyttet mot hærverk.

Hvilke typer lamper kan jeg koble til?

Du kan koble til glødelamper/halogenlamper opp til 1000 W, lysstoffrør (med eller uten kompensasjon), LED (avhengig av effekt) og kapasitive laster. Se de tekniske spesifikasjonene for nøyaktige grenser.

Hvordan redusere deteksjonsområdet?

Bruk de medfølgende pluggdekslene. De plasseres på linsen etter å ha fjernet beskyttelsesringen. Du kan knuse eller kutte dekslene for å skjule ønskede linsesegmenter.

BRUKSANVISNING BM240S1A JUNG

Sikkerhetsinformasjon

Montering og tilkobling av elektriske apparater må kun gjennomføres av autoriserte elektrikere.

Fare for alvorlige personskader, brann og materielle skader. Les driftshåndboken, og følg den.

Enheten egner seg ikke til bruk i innbruddsvarslingsteknologi eller som alarmteknologi.

Denne driftshåndboken er en del av produktet, og skal alltid oppbevares hos sluttkunden.

Tiltenkt bruk

■ Automatisk kobling av belysning avhengig av varmebevegelse og omgivelseslysstyrke
■ Veggmontering; adapter for hjørner og adapter for utenpåliggende kab-ling medfølger
■ Påveggmontering innendørs og utendørs

Produktfunksjoner

■ Passiv infrarød sensor
■ Beskyttet mot vannsprut og støv
■ Krypbeskyttelse
■ Lysstyrketerskel som kan innstilles
■ Innstillbar forsinkelsestid
■ Parallellkobling av flere bevegelsesdetektorer er mulig
■ Blende for begrensning av registreringsområdet

Installasjon

L' N PE L

L = Faseleder

N = Nøytral leder

Informasjon for elektrikere

Installasjon og elektrisk tilkopling

FARE

Elektrisk støt ved berøring av spenningsførende deler i omgivelsene.

Elektrisk støt kan medføre død.

Før det arbeides på apparatet, skal det kobles fra og strømførende deler i omgivelsene dekkes til!

Feste på vegg

OBS: Den sikreste bevegelses- registreringen får man når apparatet monteres, hhv. innstilles, til siden for gåretningen og sikten ikke hindres av f.eks. murer og trær.

Legg merke til at bevegelsessensoren må sikres med en 10 A sikring.

Sensoren bør monteres minst 50 cm fra andre lamper, da varmeutstråling kan føre til at sensoren reagerer. Den bør monteres i ca. 2 m høyde. Fjern monteringsplaten 1 fra apparatet. Sett de vedlagte gummiproppene i monteringsplaten. Hold monterings-

platen mot veggen og tegn av borehullene; ta hensyn til ledningsføringen i veggen. Bor hull og sett i skrueinnsats.

For å gjøre en koblingsprosess mulig, må nettkoblingen føres til apparatet gjennom en topolet kabel.

Sett i gummiproppene og før ledningene gjennom og skru på monteringsplaten.

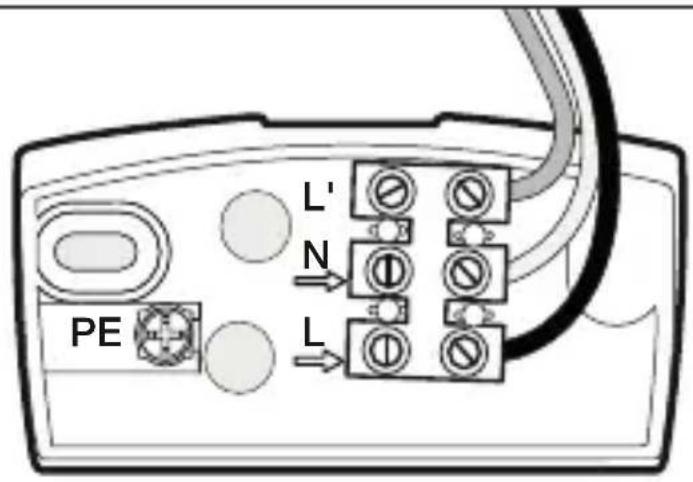

Tilkobling av nettledning

N = Nøytral leder (som regel blå)

PE = Jord (grønn/gul)

Faseleder (L) kommer inn i den nedre klemmen ovenfra, og nøy-trallederen (N) kommer inn i den midtre klemmen. Der det finnes en grønn/gul jordingsleder, festes denne i den merkede nederste klemmen.

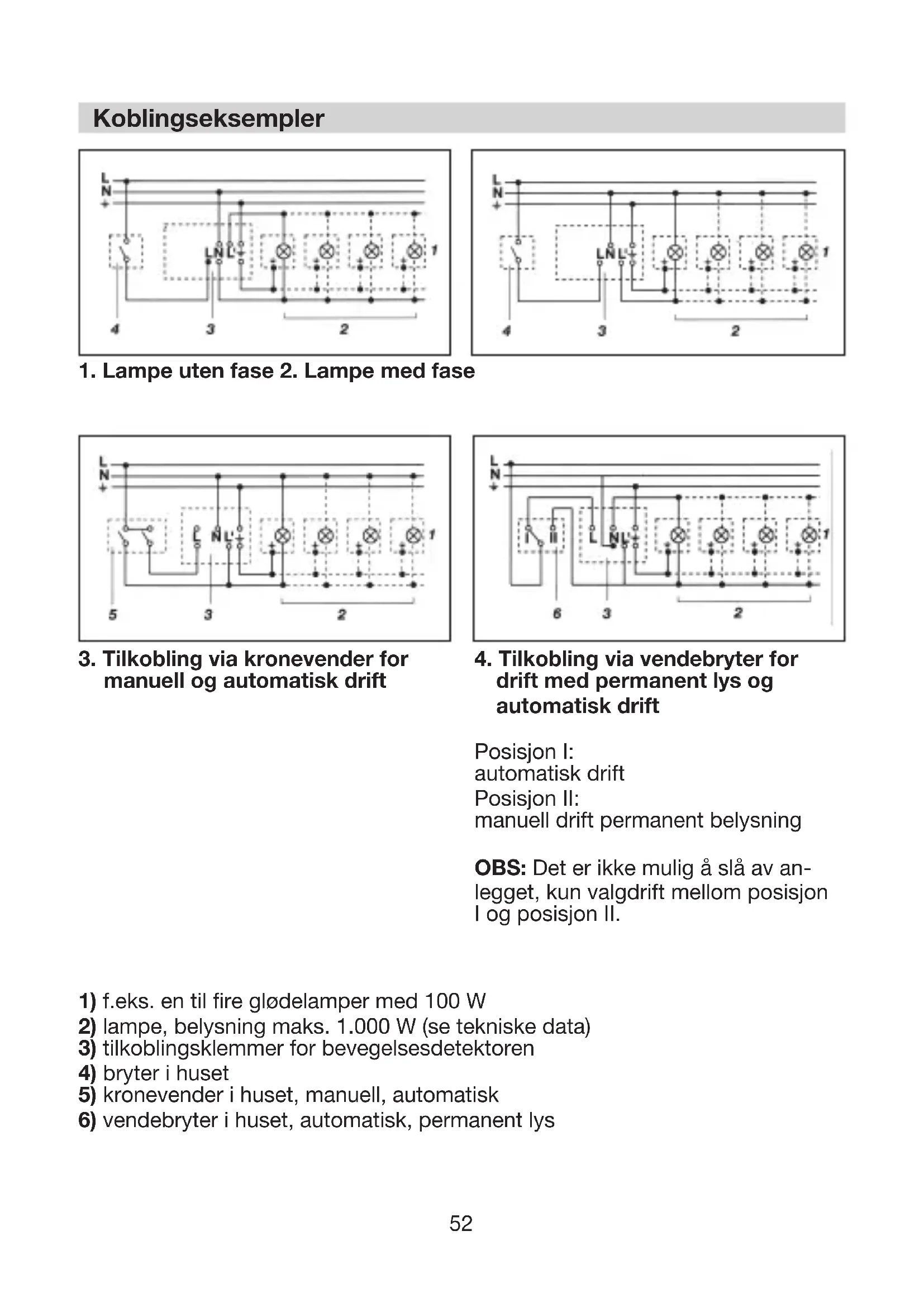

1. Lampe uten fase 2. Lampe med fase

L N + L N L' + 5 3 2 1

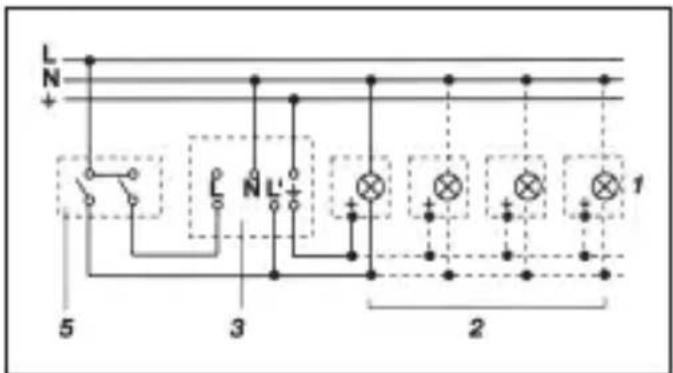

1. Tilkobling via kronevender for manuell og automatisk drift

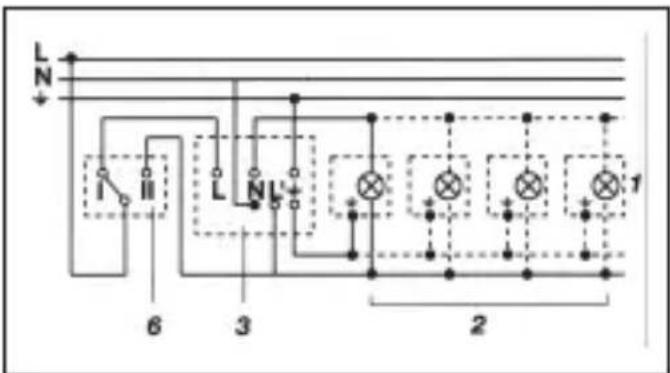

1. Tilkobling via vendebryter for drift med permanent lys og automatisk drift

Posisjon I:

automatisk drift

Posisjon II:

manuell drift permanent belysning

OBS: Det er ikke mulig å slå av anlegget, kun valgdrift mellom posisjon I og posisjon II.

1) f.eks. en til fire glødelamper med 100 W
2) lampe, belysning maks. 1.000 W (se tekniske data)
3) tilkoblingsklemmer for bevegelsesdetektoren
4) bryter i huset
5) kronevender i huset, manuell, automatisk
6) vendebryter i huset, automatisk, permanent lys

Funksjon

Når bevegelsesmelderen er koblet til og festet til veggholderen, kan anlegget slås på.

Etter at ringdekslet 2 er tatt av, byr apparatet på to innkoblingsmuligheter.

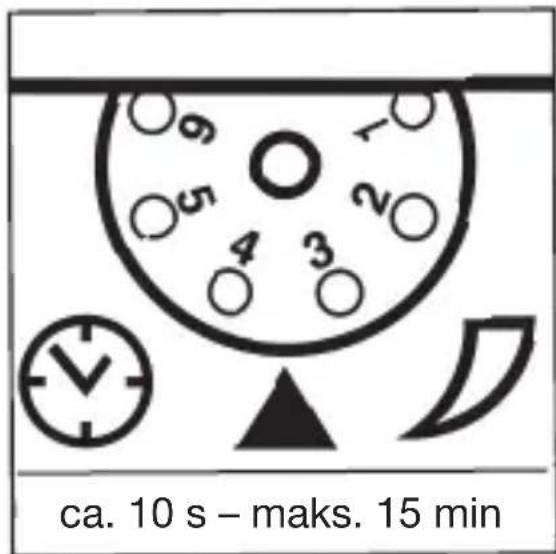

ca. 10 s – maks. 15 min

Utløsningstid (Tidsinnstilling)

(Fabrikkinnstilling: 10 s)

Når bevegelsessensoren skal innstilles for dekningsområdet, anbefales det å stille inn kortest mulig tid.

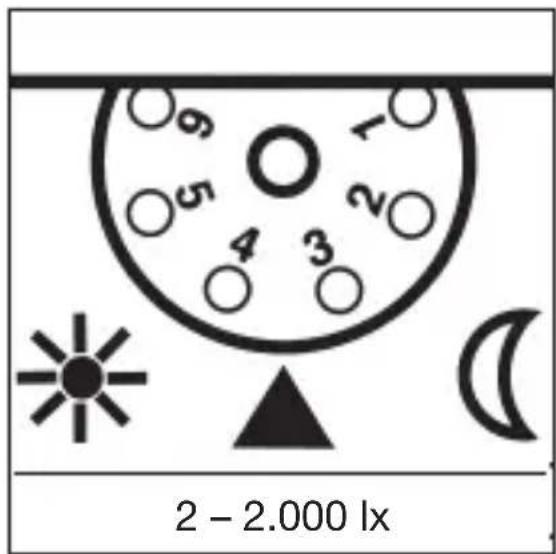

2 - 2.000 lx

Skumringsinnstilling

(Fabrikkinnstilling: 2.000 lx)

Sensoren har et trinnløst justerbart reaksjonsnivå fra 2 – 2.000 lx

Stillskruen på (1) = dagslysdrift ca. 2.000 lx

Stillskruen på (6) = skumringsdrift ca. 2 lx

Når bevegelsessensoren skal innstilles for dekningsområdet og for funksjonstest i dagslys, må innstillingsskruen være vridd helt til venstre.

Rekkeviddeinnstilling / justering

Ved en antatt monteringshøyde på 2 m utgjør sensorens maksimale rekkevidde 12 m. Alt etter behov kan registreringsområdet innstilles optimalt. De vedlagte blenderne 4 tjener til å dekke til så mange linsesegmenter som ønsket, hhv. til å forkorte rekkevidden individuelt. Ved å vri sensorboksen 3 ± 80° kan det dessuten foretas en finjustering. Blenderne 4 kan deles loddrett eller vannrett langs linjene, eller de kan klippes til med saks 4.

Når ringdekslet 2 er tatt av, henges blenderne inn øverst på sensorlinsen. Deretter settes ringdekslet på igjen. Nå er blenderne 4 godt festet. På denne måten kan det utelukkes at forbipasserende biler eller personer får sensoren til å reagere, eller man oppnår en målrettet overvåking av risikoområder.

Tekniske data

Mål (H x B x D): 84 x 89 x 90 mm
Monteringshøyde: 1,8 ... 4 m
Effekt:
	Lyspære-/halogenlampelast 1000 W
	Lysrør elektronisk ballast 1000 W
	Lysrør ukompensert 500 W
	Lysrør parallellkompensert 500 W
	Lavvolt halogenpærer 1000 VA
	LED < 2 W 16 W
	2 W < LED < 8 W 64 W
	LED > 8 W 64 W
	Kapasitiv belastning 132 μF
Spenning: AC 230 ... 240 V ~, 50 Hz
Registreringsvinkel:
	horisontal 240°
	vertikalt	180°
Justerbarhet:	Dreie	160° horisontal
Sensorens svingområde:		finjustering ± 80°
Rekkevidde:		maks. 12 m (elektronisk stabilisert)
Tidsinnstilling:		ca. 10 s ... 15 min
Lysstyrkeinnstilling: ca. 2 ... 2.000 lx
Beskyttelsesklasse:		IP 54

Uten spenning	■ sikring defekt, ikke slått på■ kortslutning	■ ny sikring, slå på bryteren, kontroller ledningen med spenningstester■ kontroller koblings-punktene
Slår seg ikke på	■ ved dagdrift, skum-ringsinnstilling står på nattdrift■ lyspære defekt■ nettbryter er AV■ defekt sikring■ unøyaktig innstilling av registreringsområdet	■ ny innstilling■ bytt lyspære■ slå på■ ny sikring, kontroller evt. koblingspunktene■ ny justering
Slår seg ikke av	■ stadige bevegelser i registreringsområdet■ tent lampe befinner seg i registrerings-området og slår seg på på nytt pga. temperaturforandringer■ er i permanent drift grunnet husets kronevender■ den trådløse enheten er plassert svært nær sensoren	■ kontroller området og juster evt. på nytt, hhv. dekk til■ endre eller dekk til området■ kronevender på automatikk■ øk avstanden mellom den trådløse enheten og sensoren
Slår seg stadig PÅ/AV	■ tent lampe befinner seg i registrerings-området■ dyr beveger seg i registreringsområdet	■ juster eller dekk til området, forstørr avstanden■ juster eller dekk til området

■ vind beveger trær og busker i registreringsområdet
■ registrering av biler på veien
■ plutselige temperatur-forandringer på grunn av værforhold (vind, regn, snø) eller luft fra ventilatorer, åpne vinduer
■ den trådløse enheten er plassert svært nær sensoren

■ juster området, hhv. dekk til
■ juster området, hhv. dekk til
■ endre området, flytt sensoren
■ øk avstanden mellom den trådløse enheten og sensoren

Drift/vedlikehold

Bevegelsessensoren egner seg til å slå på lys og alarm. Den egner seg ikke for spesielle innbruddsalarm-anlegg fordi den ikke har den nødvendige sabotasjesikkerheten. Værforholdene kan påvirke bevegelsessensorens funksjon; sterke vind-

kast, snø, regn og haglbyger kan føre til feilkoblinger, ettersom apparatet ikke kan skille mellom plutselige temperatursvningninger og varmekilder. Skulle registreringslinsen 5 bli skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

Avfallsbehandling

Elektriske og elektroniske produkter er merket med overkrysset avfallsbeholder, som betyr at produktet ikke

skal kastes i restavfallet. EE-avfall skal ikke kastes sammen med annet avfall, men enten leveres tilbake til en forhandler eller et kommunalt mottak.

Produsentgaranti

Garantien ytes via faghandel i henhold til juridiske bestemmelser.

ALBRECHT JUNG GMBH & CO. KG

Volmestraße 1

58579 Schalksmühle

GERMANY

Tel. [phone]

Fax [phone]

[e-mail]

www.jung.de
