BM240S1A - Bewegungsmelder JUNG - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Infrarot-Bewegungsmelder
Marke	JUNG
Modell	BM240S1A
Abmessungen (H x B x T)	84 x 89 x 90 mm
Stromversorgung	AC 230-240 V ~, 50 Hz
Maximale Anschlussleistung	1000 W (Glüh-/Halogenlampen)
Erfassungswinkel horizontal	240°
Erfassungswinkel vertikal	180°
maximale Reichweite	12 m
empfohlene Montagehöhe	1,8 bis 4 m
einstellbare Nachlaufzeit	10 s bis 15 min
einstellbare Dämmerungsschwelle	2 bis 2000 Lux
Schutzart	IP 54
Gehäuseausrichtung	±80° (horizontal)
Hauptfunktionen	Automatische Lichtschaltung, Kriechschutz, Abdeckungen zur Eingrenzung des Erfassungsbereichs
Montage	Wandmontage (innen und außen) mit Eckadapter inklusive
Anschluss	Parallelschaltung mehrerer Melder möglich
Pflege und Reinigung	Linse mit einem feuchten Tuch reinigen, ohne Reinigungsmittel
Sicherheit	Installation nur durch qualifizierte Elektriker; Gerät vor Arbeiten spannungsfrei schalten
Entsorgung	Gerät, Zubehör und Verpackungen müssen getrennt entsorgt werden

Häufig gestellte Fragen - BM240S1A JUNG

Wie installiere ich den Bewegungsmelder JUNG BM240S1A?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Montieren Sie das Gerät in einer Höhe von ca. 2 m, mindestens 50 cm von jeder Lampe entfernt. Verwenden Sie die mitgelieferte Montageplatte, bohren Sie die Löcher und schließen Sie die Netzanschlusskabel (L, N, PE) und den Verbraucher (L', N) gemäß dem Schaltplan in der Anleitung an.

Wie groß ist die maximale Reichweite des Melders?

Die maximale Reichweite beträgt 12 m bei einer Montagehöhe von 2 m. Sie kann durch die Verwendung der mitgelieferten Steckabdeckungen reduziert werden.

Wie stelle ich die Nachlaufzeit ein?

Die Nachlaufzeit wird mit einem Knopf am Gerät von 10 s (Position 1) bis 15 min (Position 6) eingestellt. Für Tests stellen Sie die kürzeste Zeit ein.

Wie passe ich die Dämmerungsschwelle an?

Die Dämmerungsschwelle wird von 2 Lux (Nachtbetrieb) bis 2000 Lux (Tagbetrieb) über einen Knopf eingestellt. Für einen Test am Tag drehen Sie den Knopf ganz nach links.

Warum schaltet sich mein Melder nicht ein?

Überprüfen Sie, ob die Sicherung defekt ist, der Schalter auf Ein steht, die Lampe funktioniert und die Dämmerungsschwelle an die Umgebungshelligkeit angepasst ist. Stellen Sie auch sicher, dass der Erfassungsbereich richtig eingestellt ist.

Warum bleibt der Melder dauerhaft eingeschaltet?

Ursachen können sein: dauerhafte Bewegung im Erfassungsbereich, eine zu nahe Lampe, die Temperaturschwankungen verursacht, ein Schalter im Dauerlichtmodus oder ein zu nahes WiFi-Gerät. Beheben Sie diese Ursachen.

Wie reinige ich den Melder?

Reinigen Sie die Linse mit einem feuchten Tuch. Verwenden Sie keine Reinigungsmittel, da dies den Sensor beschädigen könnte.

Kann ich diesen Melder für eine Einbruchalarmanlage verwenden?

Nein, das Gerät ist nicht für Einbruchmeldeanlagen oder spezielle Alarme ausgelegt, da es nicht vandaliensicher ist.

Welche Lampentypen kann ich anschließen?

Sie können Glüh-/Halogenlampen bis 1000 W, Leuchtstofflampen (mit oder ohne Kompensation), LEDs (je nach Leistung) und kapazitive Lasten anschließen. Die genauen Grenzen entnehmen Sie den technischen Daten.

Wie kann ich den Erfassungsbereich verkleinern?

Verwenden Sie die mitgelieferten Steckabdeckungen. Sie werden nach dem Entfernen des Schutzrings auf die Linse gesetzt. Sie können die Abdeckungen brechen oder zuschneiden, um die gewünschten Linsensegmente abzudecken.

BEDIENUNGSANLEITUNG BM240S1A JUNG

Bewegungsmelder 240°, Aufputz

Bedienungsanleitung

BM 240 S1A WW

BM 240 S1A SW

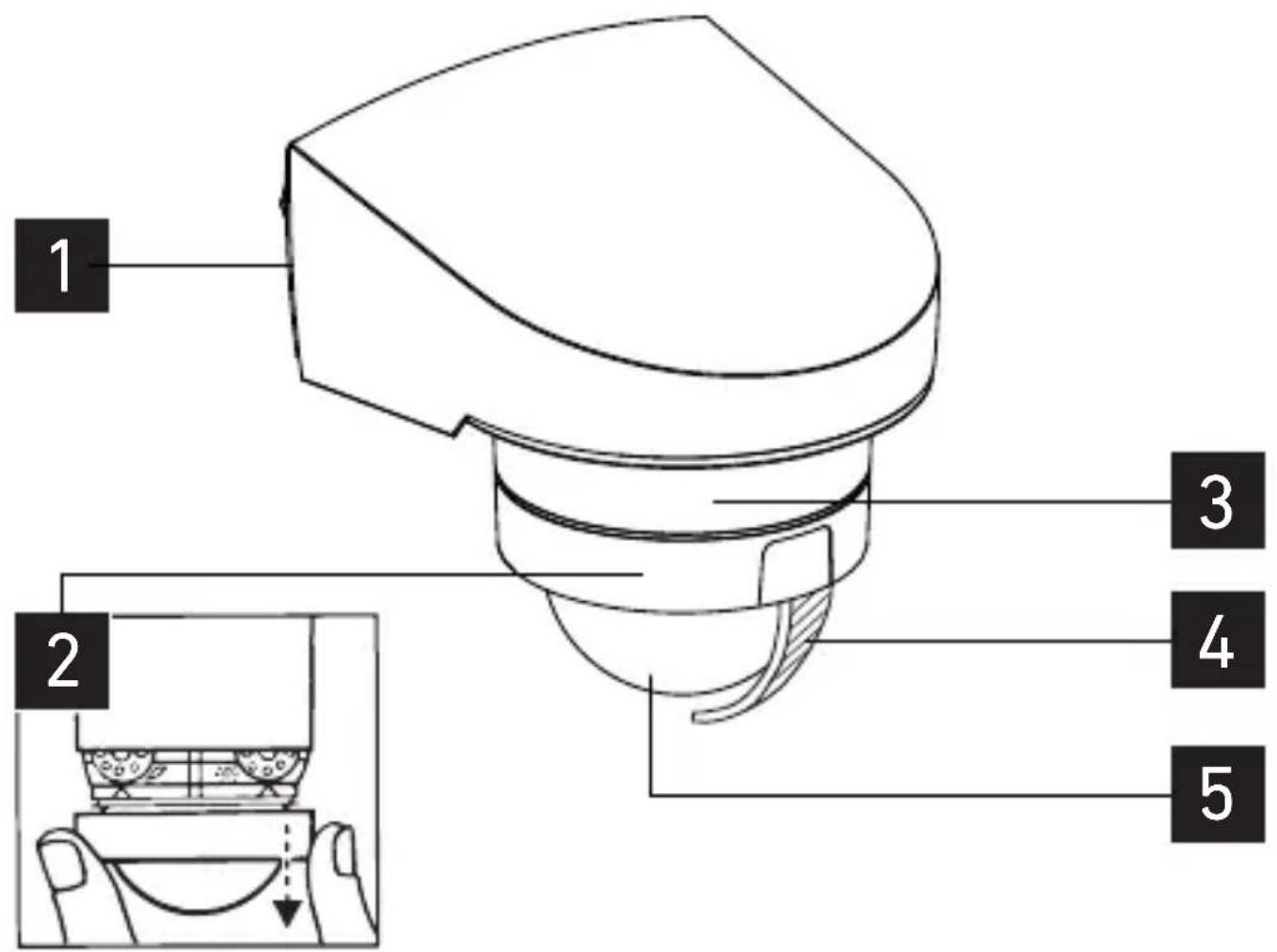

1 2 3 4 5

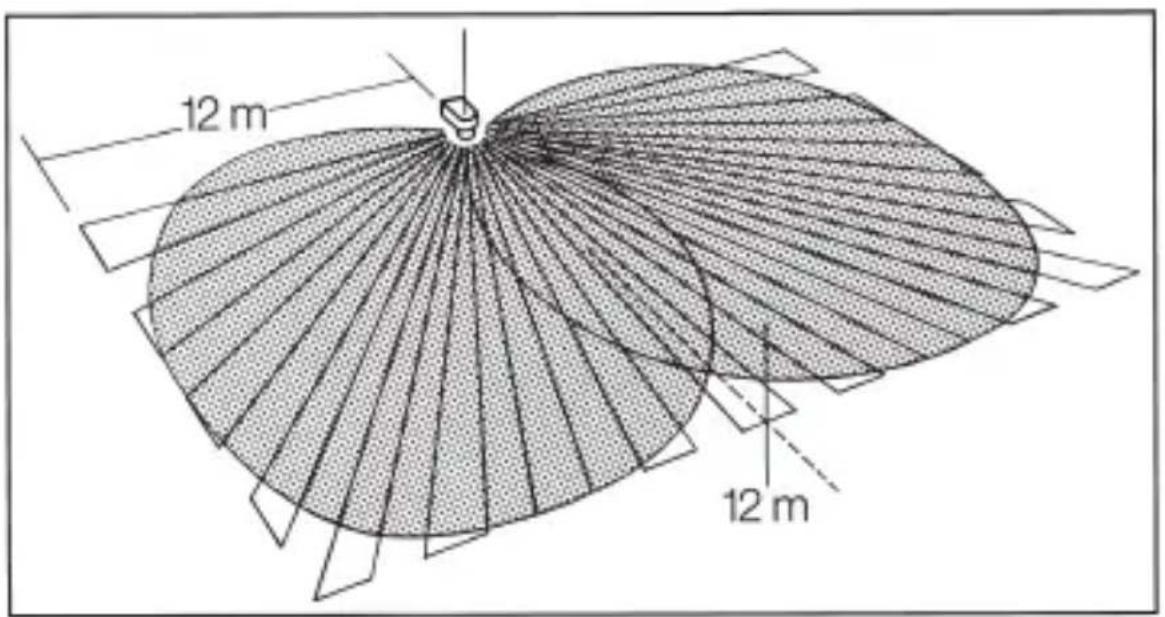

12 m 12 m

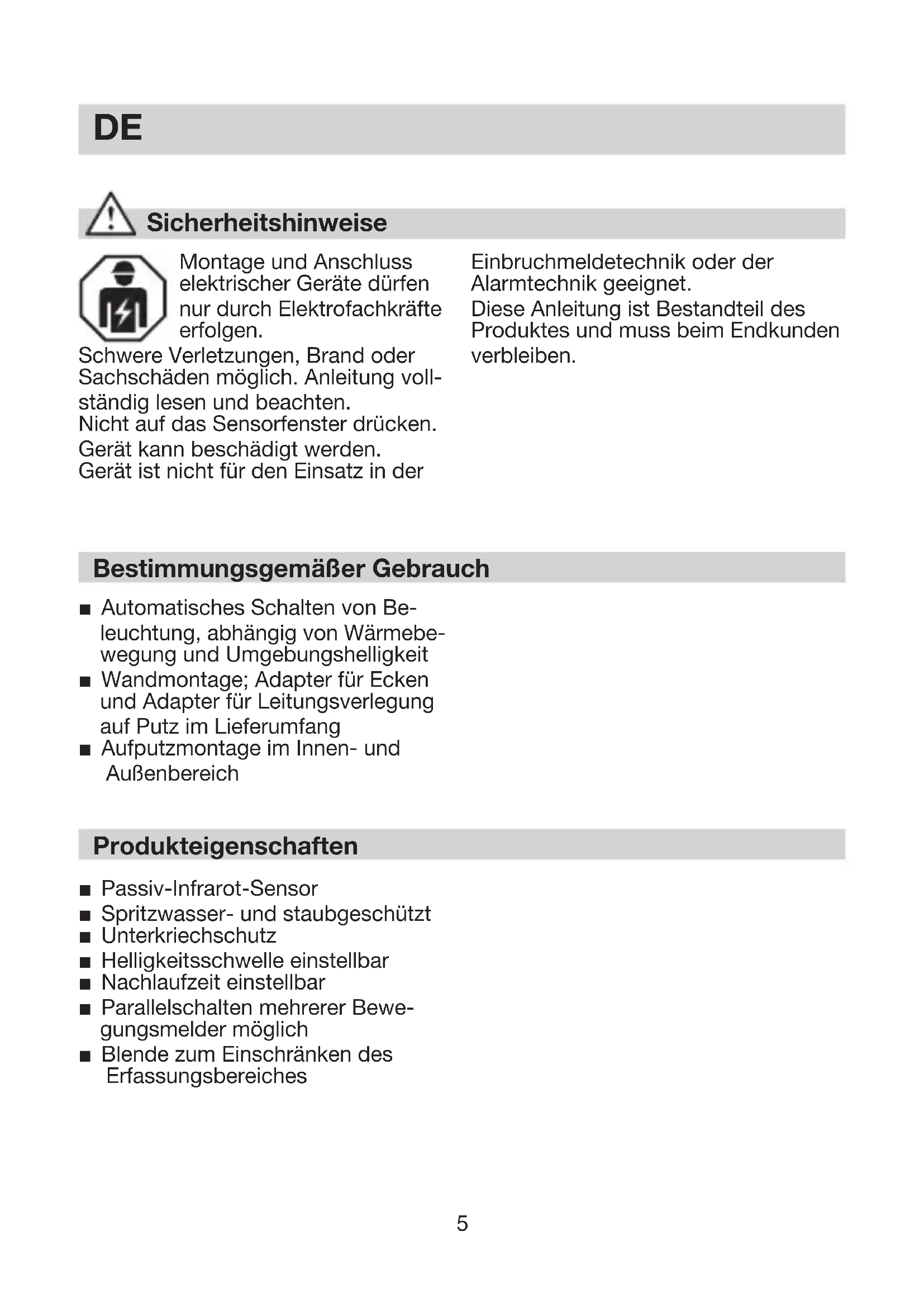

Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.

Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden. Gerät ist nicht für den Einsatz in der

Einbruchmeldetechnik oder der Alarmtechnik geeignet. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

Bestimmungsgemäßer Gebrauch

■ Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
■ Wandmontage; Adapter für Ecken und Adapter für Leitungsverlegung auf Putz im Lieferumfang
■ Aufputzmontage im Innen- und Außenbereich

Produkteigenschaften

■ Passiv-Infrarot-Sensor
■ Spritzwasser- und staubgeschützt
■ Unterkriechschutz
■ Helligkeitsschwelle einstellbar
■ Nachlaufzeit einstellbar
■ Parallelschalten mehrerer Bewegungsmelder möglich
■ Blende zum Einschränken des Erfassungsbereiches

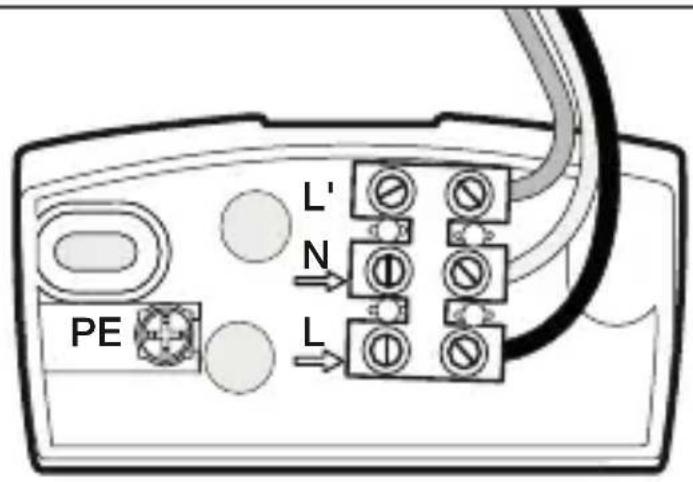

L' N PE L

L = Außenleiter

N = Neutralleiter

L' = Verbraucherzuleitung

PE = Schutzleiter

Information für Elektrofach- kräfte

Montage und elektrischer Anschluss

GEFAHR

Elektrischer Schlag bei Berühren spannungs - führender Teile in der Einbau - umgebung.

Elektrischer Schlag kann zum Tod führen.

Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken!

Wandbefestigung

Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn das Gerät seitlich zur Gehrichtung montiert bzw. ausgerichtet wird und keine Hindernisse (wie z. B. Bäu me, Mauern etc.) die Sicht behindern.

Beachten Sie bitte, dass der Bewegungsmelder mit einem Leitungsschutzschalter mit 10 A abgesichert werden muss. Der Montageort sollte

mindestens 50 cm von einer Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann. Die Montagehöhe sollte ca. 2 m betragen.

Montageplatte 1 vom Gerät abziehen. Die innere Verdrahtung zur Lüsterklemme nicht lösen, sondern die gesamte Klemme durch leichtes Ziehen herausnehmen. Die beiliegenden Gummistopfen in die Montageplatte einsetzen. Die Montageplatte an die Wand halten und die Bohrlöcher anzeichnen; auf die Leitungsführung in der Wand achten, Löcher bohren; Dübel setzen. Um einen Schaltvorgang durchführen zu können, muss der Netzanschluss durch ein mindestens zweipoliges Kabel hinein- und durch ein zweites Kabel zum Verbraucher hinausgeführt werden. Die zwei Gummistopfen können dafür mit einem Schraubendreher durchgestoßen werden.

Wenn die Kabel durchgeführt sind, kann die Montageplatte angeschraubt werden.

Anschluss der Netzzuleitung

Die Netzzuleitung besteht aus einem 2- oder 3-poligen Kabel.

L = Außenleiter (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = eventueller Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Die Lüsterklemmen sind für die Netzzuleitung. Der Außenleiter (L) kommt in die untere und der Neutralleiter (N) kommt in die mittlere Klemme. Ist der grün/gelbe Schutzleiter vorhanden, klemmen Sie diesen in die dafür vorgesehene untere Klemme.

Anschluss der

Verbraucherzuleitung

Die Verbraucherzuleitung (z. B. zur Leuchte) besteht ebenfalls aus einem 2- oder 3-poligen Kabel. Der Anschluss erfolgt an den Klemmen N und L'. Der stromführende Leiter des Verbrauchers (schwarzes, braunes oder graues Kabel) wird in die mit L' gekennzeichnete Klemme montiert. Der Neutralleiter (blaues Kabel) wird in die mit N gekennzeichnete Klemme mit einem Neutralleiter der Netzzuleitung verbunden. Der evtl. vorhandene grün/gelbe Schutzleiter wird in die untere Klemme montiert.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu montiert werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Aus-Schalten montiert sein.

Anschlussbeispiele

L N + 4 3 LN L - 1 2

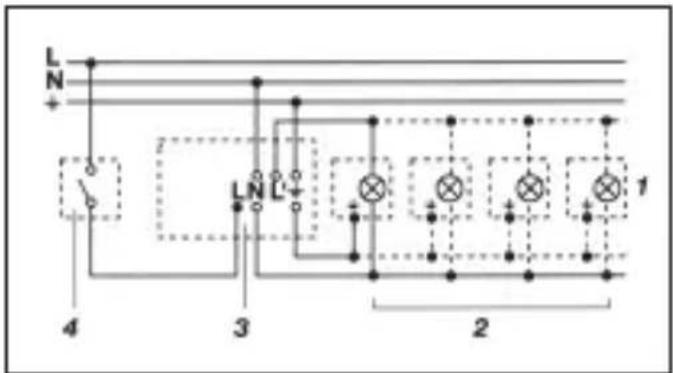

1. Leuchte ohne vorhandenen Neutralleiter

L N + 4 3 LNL+ 2 1

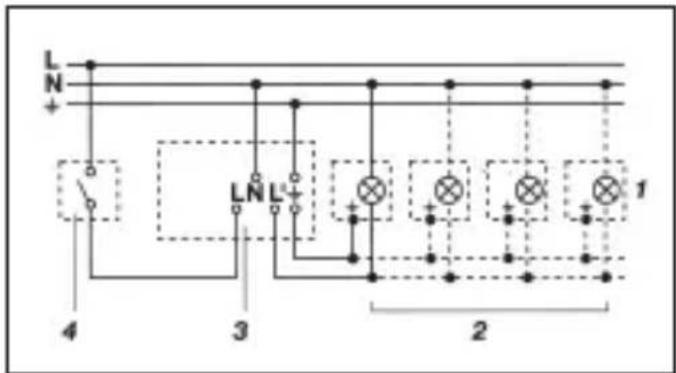

1. Leuchte mit vorhandenem Neutralleiter

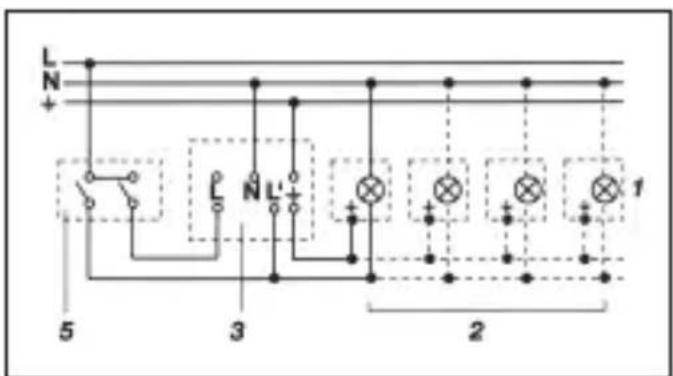

L N + L N L' + 1 5 3 2

1. Anschluss über Serienschalter für Hand- und Automatik-Betrieb

L + - I II 6 3 NL + - 2 1

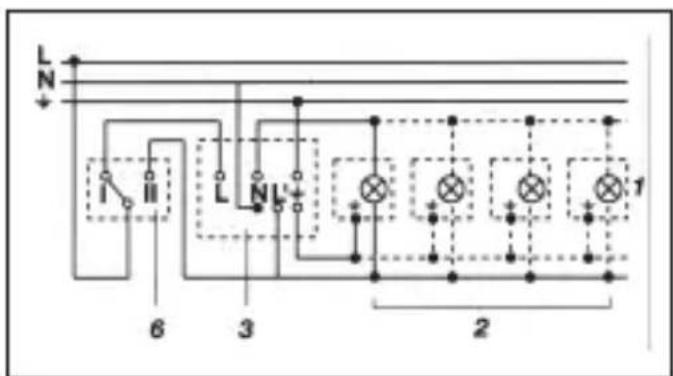

1. Anschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb

Stellung I:

Automatik-Betrieb

Stellung II:

Hand-Betrieb Dauerbeleuchtung

Achtung:

Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung I und Stellung II.

1) z. B. ein bis vier Glühlampen mit 100 W
2) Verbraucher, Beleuchtung max. 1.000 W (siehe Technische Daten)
3) Anschlussklemmen des Bewegungsmelders
4) hausinterner Schalter
5) hausinterner Serienschalter, Hand, Automatik
6) hausinterner Wechselschalter, Automatik, Dauerlicht

Funktionen

Nachdem der Bewegungsmelder angeschlossen und mit dem Wandhalter befestigt ist, kann die Anlage eingeschaltet werden. Zwei Einschaltmög-

lichkeiten stehen nach Abziehen der Ringblende 2 auf dem Gerät zur Verfügung.

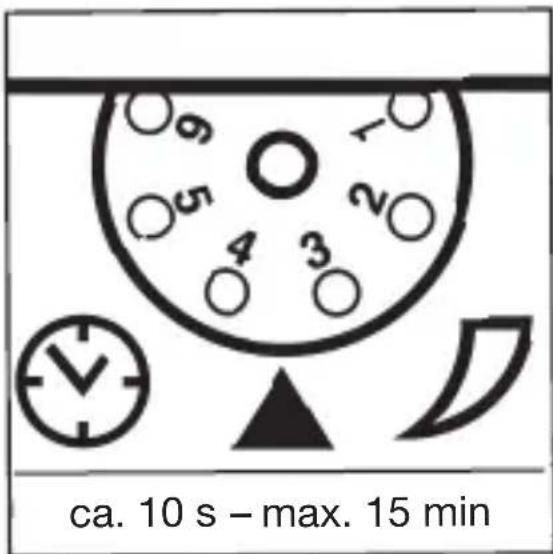

ca. 10 s - max. 15 min

Ausschaltverzögerung (Zeiteinstellung)

(Werkseinstellung: 10 s)

Stufenlos einstellbare Leuchtdauer von ca. 10 s – max. 15 min

Einstellregler auf (1) gestellt = kürzeste Zeit (10 s)

Einstellregler auf (6) gestellt = längste Zeit (15 min)

Bei der Einstellung des Bewegungsmelders für den Erfassungsbereich und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

2 - 2.000 lx

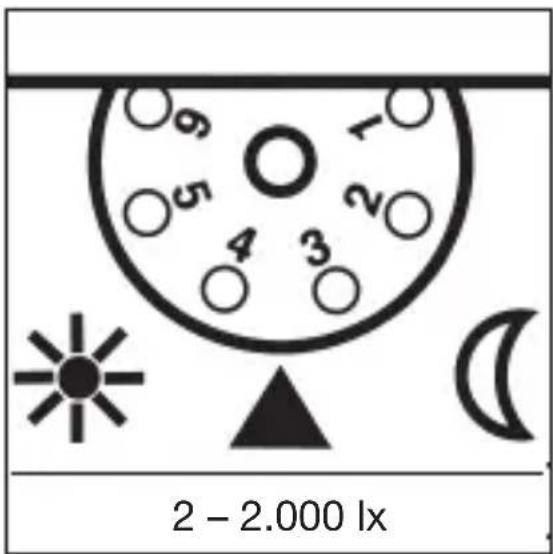

Dämmerungseinstellung

(Werkseinstellung: 2.000 lx)

Stufenlos einstellbare Ansprechschwelle des Sensors von 2 – 2.000 lx

Einstellregler auf (1) gestellt = Tageslichtbetrieb ca. 2.000 lx

Einstellregler auf (6) gestellt = Dämmerungsbetrieb ca. 2 lx

Bei der Einstellung des Bewegungsmelders für den Erfassungsbereich und den Funktionstest bei Tageslicht muss die Stellschraube auf Linksanschlag stehen.

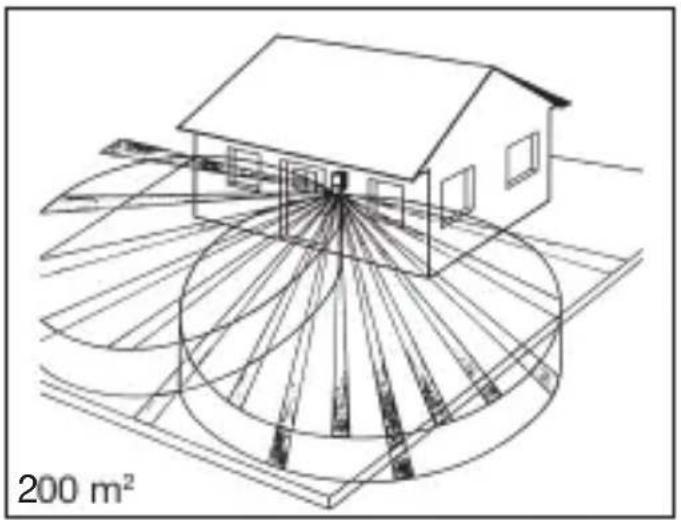

Reichweiteneinstellung/Justierung

Bei einer Montagehöhe von 2 m beträgt die maximale Reichweite des Sensors 12 m. Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.

Die beiliegenden Abdeckblenden 4 dienen dazu, beliebig viele Linsensegmente abzudecken, bzw. die Reichweite individuell zu verkürzen. Durch Drehen des Sensorgehäuses 3 um ± 80° ist darüber hinaus eine Feinabstimmung möglich. Die Abdeckblenden 4 können entlang der vorge-

nuteten Einteilungen in der Senkrechten und Waagerechten getrennt oder mit einer Schere geschnitten werden. Nach Abziehen der Ringblende 2 sind diese im oberen Bereich der Sensorlinse einzuhängen. Die Ringblende 2 ist danach wieder aufzustecken, wodurch die Abdeckblenden 4 fest verankert werden. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht.

Technische Daten

Abmessungen (H x B x T): 84 x 89 x 90 mm
Montagehöhe: 1,8 ... 4 m
Leistung:
	Glüh-/Halogenlampenlast	1000 W
	Leuchtstofflampen EVG	1000 W
	Leuchtstofflampen unkompensiert	500 W
	Leuchtstofflampen parallelkompensiert	500 W
	Niedervolt Halogenlampen	1000 VA
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Kapazitive Belastung	132 μF
Netzanschluss: AC 230 ... 240 V ~, 50 Hz
Erfassungswinkel:
	horizontal	240°
	vertikal	180°
Justierbarkeit: Drehen 160° horizontal
Reichweite: max. 12 m (elektronisch stabilisiert)
Zeiteinstellung: ca. 10 s ... 15 min
Helligkeitseinstellung: ca. 2 ... 2.000 lx
Schutzart: IP 54

Betriebsstörungen

Störung Ursache Abhilfe

Ohne Spannung	■ Sicherung defekt, nicht eingeschaltet■ Kurzschluss	■ neue Sicherung, Netzschalter einschalten, Leitung überprüfen mit Spannungsprüfer■ Anschlüsse überprüfen
Schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nacht-betrieb■ Glühlampe defekt■ Netzschalter ausgeschaltet■ Sicherung defekt■ Erfassungsbereich nicht gezielt	■ neu einstellen■ Glühlampen austauschen■ einschalten■ neue Sicherung, evtl. Anschluss überprüfen■ neu justieren
Schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich■ geschaltete Leuchte befindet sich im Erfassungsbereich und schaltet durch Temperaturveränderung neu■ durch den hausinternen Serienschalter auf Dauerbetrieb■ WLAN-Gerät sehr nah am Sensor positioniert	■ Bereich kontrollieren und evtl. neu justieren, bzw. abdecken■ Bereich ändern bzw. abdecken■ Serienschalter auf Automatik■ Abstand zwischen WLAN-Gerät und Sensor vergrößern
Schaltet immer EIN/AUS	■ geschaltete Leuchte befindet sich im Erfassungsbereich■ Tiere bewegen sich im Erfassungsbereich	■ Bereich umstellen bzw. abdecken, Abstand vergrößern■ Bereich umstellen, bzw. abdecken

Störung Ursache Abhilfe

Schaltet unerwünscht ein

■ Wind bewegt Bäume und Sträucher im Erfassungsbereich■ Erfassung von Autos auf der Straße■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern■ WLAN-Gerät sehr nah am Sensor positioniert

■ Bereich umstellen bzw. abdecken■ Bereich umstellen bzw. abdecken■ Bereich verändern, Montageort verlegen■ Abstand zwischen WLAN-Gerät und Sensor vergrößern

Betrieb/Pflege

Der Bewegungsmelder eignet sich zur Schaltung von Licht und Alarm. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen, bei starken Windböen,

Schnee, Regen, Hagel kann es zu einer Fehlschaltung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse 5 kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Entsorgung

Durch die Kennzeichnung mit dem Symbol der durch-gestrichenen Mülltonne wird im Rahmen der gesetzlichen Bestimmungen auf folgende Pflichten hingewiesen:

• Dieses Elektrogerät ist durch den Besitzer getrennt vom unsortierten Siedlungsabfall zur weiteren Verwertung zu entsorgen.
• Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstö-

rungsfrei aus dem Altgerät entnommen werden können, sind getrennt zu entsorgen.

• Vertreiber der Elektrogeräte oder Entsorgungsbetriebe sind zur unentgeltlichen Rücknahme verpflichtet.
• Im Elektrogerät enthaltene personenbezogene Daten sind vor der Entsorgung eigenverantwortlich zu löschen.

Herstellergarantie

Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel.
