| Tipo de producto | Detector de movimientos infrarrojo pasivo |
| Marca | JUNG |
| Modelo | BM240S1A |
| Dimensiones (Al x An x Pr) | 84 x 89 x 90 mm |
| Alimentación | AC 230-240 V ~, 50 Hz |
| Potencia máx. de carga | 1000 W (lámparas incandescentes/halógenas) |
| Ángulo de detección horizontal | 240° |
| Ángulo de detección vertical | 180° |
| Alcance máx. | 12 m |
| Altura de montaje recomendada | 1,8 a 4 m |
| Temporización ajustable | 10 s a 15 min |
| Umbral de luminosidad ajustable | 2 a 2000 lux |
| Grado de protección | IP 54 |
| Orientación de la carcasa | ±80° (horizontal) |
| Funciones principales | Conmutación automática de la iluminación, protección antirrastreo, cubiertas para delimitar el campo de detección |
| Montaje | De pared (interior y exterior) con adaptador para esquinas incluido |
| Conexión | Conexión en paralelo de varios detectores posible |
| Mantenimiento y limpieza | Limpiar la lente con un paño húmedo, sin detergente |
| Seguridad | Instalación reservada a electricistas calificados; desconectar el aparato antes de cualquier intervención |
| Reciclaje | El aparato, accesorios y embalajes deben reciclarse por separado |
Preguntas frecuentes - BM240S1A JUNG
Preguntas de los usuarios sobre BM240S1A JUNG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector de movimiento en formato PDF gratis! Encuentra tus instrucciones BM240S1A - JUNG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BM240S1A de la marca JUNG.
MANUAL DE USUARIO BM240S1A JUNG
Indicaciones para la seguridad
Solo los técnicos electricistas podrán realizar el montaje y la conexión de aparatos eléctricos.
Se pueden producir lesiones graves, incendios o daños materiales. Lea y tenga en cuenta todo el manual de instrucciones.
No presionar sobre la ventana del sensor. El dispositivo puede ser dañado.
El aparato no es apto para la utilización como tecnología antirrobo ni como alarma.
Estas instrucciones forman parte del producto y deben permanecer en manos del consumidor final.
Uso previsto
■ Conmutación automática de la iluminación en función del movimiento térmico y de la luminosidad ambiental
■ Montaje en pared; adaptador para esquinas y para el tendido de cables en superficie incluido
■ Montaje en superficie tanto en interiores como en exteriores
Características del producto
■ Sensor infrarrojo pasivo
■ Protegido contra las salpicaduras de agua y polvo
■ Protección contra zona ciega
■ Umbral de luminosidad configurable
■ Tiempo de funcionamiento posterior ajustable
■ Posibilidad de conectar en paralelo varios detectores de presencia
■ Obturador para limitar el campo de detección
L = Conducteur de línea
L' = Cable de alimentación del consumidor
PE = Toma de tierra
Información para técnicos electricistas
Montaje y conexión eléctrica
PELIGRO
Riesgo de descarga eléctrica al entrar en contacto con los componentes conductores de tensión que se encuentren en el entorno de la instalación.
Las descargas eléctricas pueden provocar la muerte.
¡Desconectar el aparato antes de realizar trabajos y cubrir los componentes bajo tensión del entorno!
Montaje en la pared
Importante: La detección de movimientos más segura se consigue montando u orientando el aparato lateralmente con relación al sentido del movimiento y evitando todo tipo de objetos que obstaculicen la visión de los sensores (tales como árboles, muros etc.).
Tenga en cuenta que hay que proteger el detector de movimientos con un interruptor automático de 10 A. El lugar de montaje debe hallarse a una distancia mínima de 50 cm de cualquier lámpara debido a que la radiación térmica de la misma puede hacer que se active erróneamente el sensor. La altura de montaje debe ser de 2 m aproximadamente.
Retire la placa de montaje 1 del dispositivo. No suelte el cableado del bloque de bornes, sino extraiga el bloque completo tirando suavemente. Inserte en la placa de montaje los tapones de goma adjuntos. Sostenga la placa de montaje contra la pared y marque los orificios a taladrar teniendo en cuenta las conducciones eléctricas en la pared. Taladre los orificios e inserte los tacos. Para poder conectar el aparato hay que efectuar la conexión a la red introduciendo un cable, bipolar como mínimo, en el aparato y extrayendo un segundo cable hasta el consumidor. Para ello pueden perforarse con un destornillador los dos tapones de goma. Una vez pasados los conductores, puede atornillarse la placa de montaje.

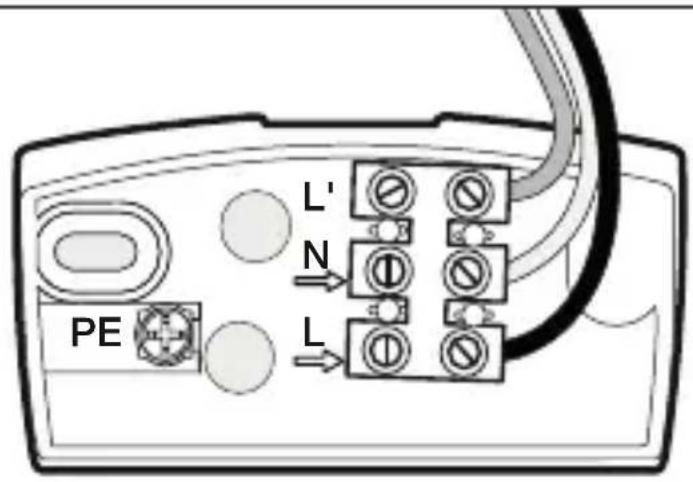

Conexión del cable de alimentación de red
El cable de alimentación de red consta de 2 ó 3 polos.
L = conducteur de línea (generalmente)
N = neutro (generalmente azul)
PE = posible toma de tierra (verde/amarillo)
En caso de dudas hay que identificar los conductores con un comprobador de tensión; a continuación desconecte de nuevo la tensión. Los bornes son para el cable de alimentación de red. El conductor de línea (L) entra en la clema inferior desde arriba, y el conductor neutral (N) entra en la clema del medio.
Si dispone de toma de tierra (conductor verde/amarillo), introdúzcalo en el borne inferior previsto para este fin.
Conexión del cable de alimentación del consumidor
El cable de conexión del consumidor (p. ej. una lámpara) consta igualmente de 2 ó 3 polos. La conexión se realiza en los bornes N y L'. La fase del consumidor (conductor) se monta en el borne señalizado con L'. El neutro (conductor azul) se conecta al borne señalizado con N juntamente con el neutro del cable de alimentación de red. Si existe una toma de tierra (conductor verde/amarillo), se monta en el borne inferior.
Importante: Si se efectúan mal las conexiones, se producirá luego un cortocircuito en el aparato o en la caja de fusibles. En tal caso habrá que identificar una vez más cada uno de los conductores y montarlos de nuevo. Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión.
Ejemplos de conexión

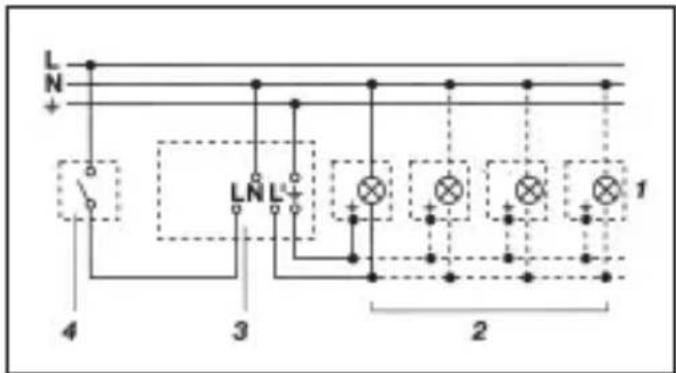

- Lámpara sin conductor neutro 2. Lámpara con conductor neutro

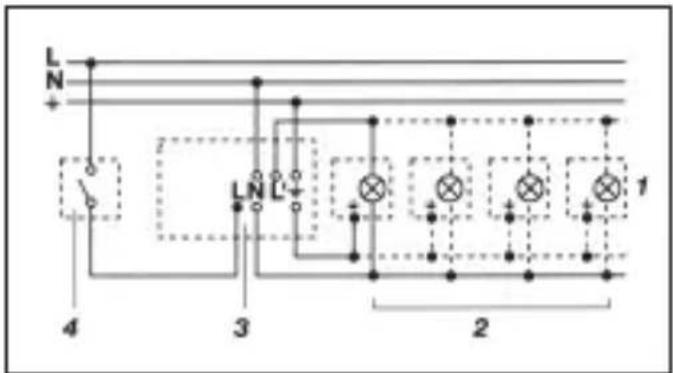

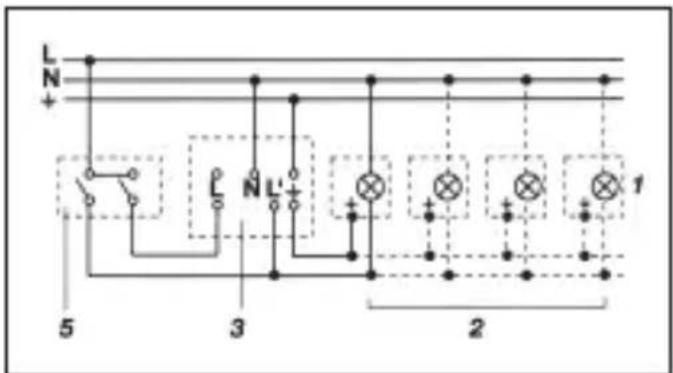

- Conexión mediante interruptor en serie para funcionamiento manual y automático

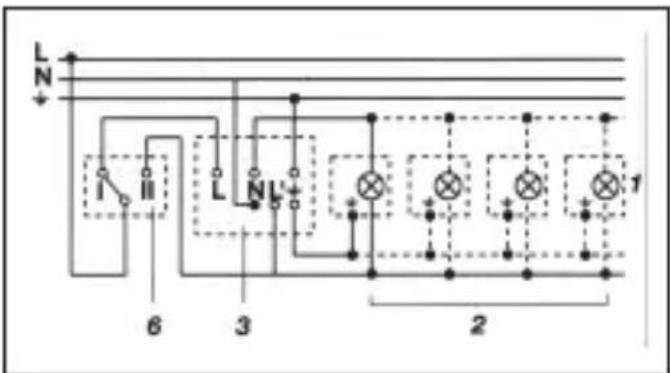

- Conexión mediante interruptor selector para funcionamiento de alumbrado permanente y automático
Posición I: Funcionamiento automático
Posición II: Funcionamiento manual para alumbrado permanente
Atención:
El sistema no puede desconectarse; solo puede elegirse entre la posición I y la II.
1) P. ej. de una a cuatro lámparas incandescentes de 100 W
2) Consumidor, alumbrado máx. 1000 W (véanse Datos técnicos)
3) Bornes de conexión del detector de movimiento
4) Interruptor en el interior de la casa
5) Interruptor en serie en el interior de la casa, manual, automático
6) Interruptor selector en el interior de la casa, automático, alumbrado permanente
Funciones
Una vez conectado y fijado con el soporte de pared, el detector de movimientos puede ponerse en funcionamiento.
El aparato ofrece dos posibilidades de regulación una vez retirado el anillo de protección 2.

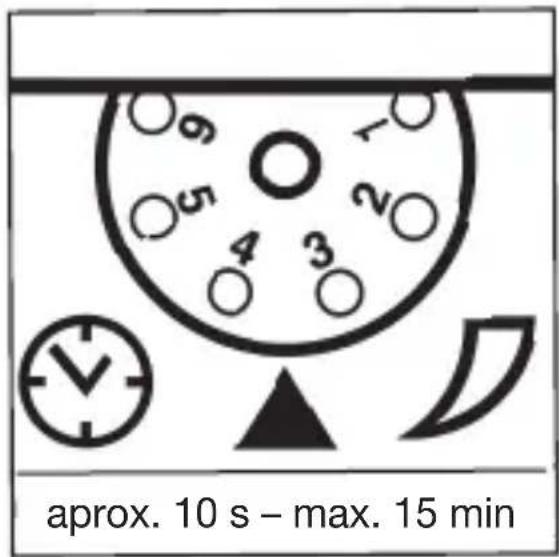

Desconexión diferida (temporización)
(configuración de fábrica: 10 s)
Temporización de la iluminación sin etapas de 10 s a 15 min
Tornillo de regulación puesto al (1) = tiempo más corto (10 s)
Tornillo de regulación puesto al (6) = tiempo más largo (15 min)
Para la regulación del campo de detección y la prueba de funcionamiento del detector de movimientos se recomienda ajustar el tiempo mínimo.

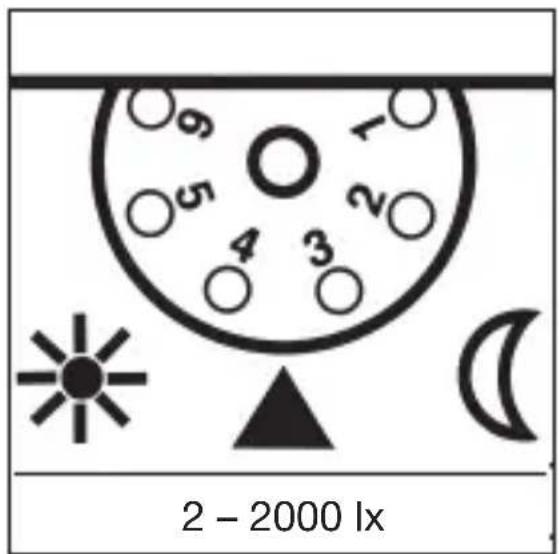

Graduación crepuscular
(configuración de fábrica: 2000 lx)
Umbral de respuesta con regulación del sensor sin etapas de 2 - 2000 lx
Tornillo de regulación puesto al (1) = funcionamiento a la luz del día aprox. 2000 lx
Tornillo de regulación puesto al (6) = funcionamiento crepuscular aprox. 2 lx Para la regulación del campo de detección del detector de movimientos y para la prueba de funcionamiento a la luz del día, el tornillo de ajuste debe hallarse al tope izquierdo.
Graduación del alcance/Ajuste
A una altura de montaje supuesta de 2 m, el alcance máximo del sensor es de 12 m. El campo de detección puede ajustarse óptimamente según necesidad. Las cubiertas adjuntas 4 sirven para cubrir tantos segmentos de lente como se desee o bien reducir el alcance según las necesidades individuales. Además, girando la carcasa del sensor 3 ± 80° puede conseguirse una regulación exacta. Las cubiertas 4 pueden separarse o cortarse con una tijera vertical u horizontalmente siguiendo las líneas de
separación prerranuradas. Una vez retirado el anillo de protección 2 pueden suspenderse en la parte superior de la lente del sensor. A continuación debe acoplarse de nuevo el anillo de protección 2, quedando así bien ancladas las cubiertas 4. Permiten así evitar activaciones erróneas provocadas, p. ej., por automóviles o peato-nes, o bien vigilar puntos de peligro de forma selectiva.
Datos técnicos
| Dimensiones (alt. x anch. x prof.) 84 x 89 x 90 mm | |
| Altura de montaje: 1,8 ... 4 m | |
| Potencia: | |
| carga de bombilla incandescente/halógena 1000 Wbalastros electrónico lámparas fluorescentes 1000 Wlámparas fluorescentes no compensadas 500 Wlámparas fluorescentes compensadas en paralelo 500 Wlámparas halógenas bajo voltaje 1000 VALED < 2 W 16 W2 W < LED < 8 W 64 WLED > 8 W 64 Wcarga capacitiva 132 μF | |
| Tensión de alimentación: AC 230 ... 240 V ~, 50 Hz | |
| Ángulo de detección: | |
| horinzontal 240°vertical 180° | |
| Posibilidades de ajuste: rotación 160° horizontal | |
| Alcance: máx. 12 m (estabilizado electrónicamente) | |
| Temporización: | aproximadamente 10 s ... 15 min |
| Ajuste del brillo: | aproximadamente 2 ... 2000 lx |
| Tipo de protección: | IP 54 |
Fallos de funcionamiento
Fallo Causa Solución
| Sin tensión | ■ fusible defectuoso,interruptor en OFF■ cortocircuito | ■ cambiar fusible, poner interruptor en ON,comprobar la línea dealimentación con uncomprobador detensión■ comprobar conexiones |
| No se enciende | ■ en funcionamiento a la luz del día, regulación crepuscular ajustada para funcionamiento nocturno■ bombilla defectuosa■ interruptor en OFF■ fusible defectuoso■ campo de detección sin ajuste selectivo | ■ volver a graduar■ cambiar bombilla■ poner interruptor en ON■ cambiar fusible y dado el caso comprobarconexión■ volver a ajustar |
| No se apaga | ■ movimiento permanente en el campo de detección■ lámpara conectada se halla en el campo de detección y se en- ciende de nuevo de-bido a un cambio de temperatura■ interruptor en serie del interior de la casa se halla en funciona-miento permanente■ wifi posicionado muy cerca del sensor | ■ controlar campo de detección y dado el caso ajustar de nuevo o bien cubrir partes del sensor■ modificar campo de detección o bien cubrir partes del sensor■ cambiar interruptor en serie a funcionamiento automático■ aumentar distancia entre el wifi y el sensor |
Fallo Causa Solución
| Se enciende y apaga continuamente | ■ lámpara conectada se halla en el campo de detección■ animales en movimiento en el campo de detección | ■ reajustar campo de detección o bien cubrir partes del sensor, aumentar distancia■ reajustar campo de detección o bien cubrir partes del sensor |
| Se enciende inoportunamente | ■ el viento mueve árbo-les y matorrales en el campo de detección■ detección de automó-viles en la calle■ cambio de temperatura repentino debido a las condiciones at-mosféricas (viento, lluvia, nieve) o a ventiladores o ventanas abiertas■ wifi posicionado muy cerca del sensor | ■ reajustar campo de detección o bien cubrir partes del sensor■ reajustar campo de detección o bien cubrir partes del sensor■ modificar campo de detección, cambiar lugar de montaje■ aumentar distancia entre el wifi y el sensor |
Funcionamiento/Cuidados
El detector de movimientos sirve para la conexión de luz y de la alarma. El aparato no es apto para alarmas antirrobo especiales debido a que carece de la seguridad antisabotaje prescrita para las mismas. Las condiciones atmosféricas pueden influir en el funcionamiento del detector de movimientos.
En caso de fuertes ráfagas de viento, nieve, lluvia y granizo se puede producir una conexión errónea, ya que las fluctuaciones repentinas de la temperatura no se pueden distinguir de las fuentes de calor. La lente detectora 5 puede limpiarse con un paño húmedo (sin detergente) cuan do esté sucia.
Eliminación
Las baterías y los acumuladores deben, en la medida de lo posible, extraerse del aparato antes de proceder con la eliminación.
Garantía de fabricante
La garantía se concede en el marco de las disposiciones legales que regulan el comercio especializado.
