CD5178TSM KNX - Thermostaat JUNG - Gratis gebruiksaanwijzing en handleiding

Producttype	Thermostaat
Merk	JUNG
Model	CD5178TSM KNX
Communicatie	KNX-bus
Voeding	24 V DC via KNX-bus
Stroomverbruik	Ca. 10 mA
Afmetingen (BxHxD)	80 x 80 x 30 mm
Montage	Inbouw (60 mm doos)
Beveiligingsgraad	IP20
Omgevingstemperatuur	0 °C tot +45 °C
Geschikt voor	Vloerverwarming, radiatoren, convectoren
Regeling	PI-regeling (proportioneel-integraal)
Weergave	LCD-scherm met achtergrondverlichting
Bediening	Draaiknop en touch-toetsen
Functies	Klokprogramma, vakantiemodus, vorstbeveiliging, venstercontact
Programmeerbaar	Ja, via ETS-software
Ondersteunde kleuren	Wit (vergelijkbaar met RAL 9010)
Gewicht	Ca. 100 g
Onderhoud	Reinigen met droge doek; geen schoonmaakmiddelen
Veiligheid	Kortsluitvast, overspanningsbeveiliging
Repareerbaarheid	Niet modulair; vervanging door professional

Veelgestelde vragen - CD5178TSM KNX JUNG

Hoe installeer ik de JUNG CD5178TSM KNX thermostaat?

De thermostaat wordt aangesloten op de KNX-bus (24 V DC). Monteer het apparaat in een standaard 60 mm inbouwdoos. Gebruik de meegeleverde montagebeugel. Raadpleeg de ETS-software voor adressering en parameterinstellingen.

Kan ik de thermostaat zelf programmeren?

Ja, via de ETS-software (Engineering Tool Software) kunt u alle parameters instellen, zoals temperatuurlimieten, klokprogramma's en communicatie-objecten. Voor eenvoudige aanpassingen is er ook een fysieke bediening op het toestel.

Wat is de maximale belasting voor het schakelcontact?

Dit model heeft geen direct schakelcontact; het stuurt de verwarming via KNX-communicatie aan. De belasting wordt bepaald door de actuator die u gebruikt. De thermostaat zelf verbruikt max. 10 mA van de bus.

Hoe reset ik de thermostaat naar fabrieksinstellingen?

Houd de draaiknop ingedrukt gedurende 10 seconden tot het display knippert. Bevestig de reset door nogmaals te drukken. Raadpleeg de handleiding voor een volledige reset via ETS.

Werkt de thermostaat met alle verwarmingssystemen?

Ja, via de KNX-communicatie is het geschikt voor vloerverwarming, radiatoren, convectoren en warmtepompen. U moet wel de juiste actuator en klepmodules gebruiken.

Kan ik de thermostaat bedienen met een app?

Direct via de thermostaat niet. Via een KNX-interface (bijv. JUNG IP gateway) kunt u het systeem koppelen aan een app voor slimme bediening op afstand.

Wat betekent de foutmelding 'E1' op het display?

Foutcode E1 duidt op een communicatiefout met de KNX-bus. Controleer de buskabel, aansluitingen en de busspanning (min. 21 V DC). Start het systeem opnieuw op.

Hoe reinig ik het display?

Gebruik een zachte, droge doek. Gebruik geen water, schoonmaakmiddelen of alcohol om beschadiging van het scherm te voorkomen.

Wat is de garantieperiode?

JUNG geeft 2 jaar garantie op fabricagefouten bij normaal gebruik. Registreer uw product op de JUNG-website voor eventuele verlenging.

Kan ik de thermostaat gebruiken voor koeling?

Ja, mits u de parameter bedrijfsmodus instelt op 'koelen'. De thermostaat schakelt dan het koelventiel aan via KNX. Let op dat uw systeem koeling ondersteunt.

GEBRUIKSAANWIJZING CD5178TSM KNX JUNG

Bedieningshandleiding

1 Veiligheidsinstructies

De inbouw en montage van elektrische apparaten mag alleen door een elektromonteur worden uitgevoerd.

Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en aanhouden.

Gebruik voor het bevestigen aan de draagring uitsluitend de meegeleverde kunststofschroeven! Anders is veilig bedrijf niet gewaarborgd. Storing in het apparaat door elektrostatische ontlading.

Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.

2 Constructie apparaat

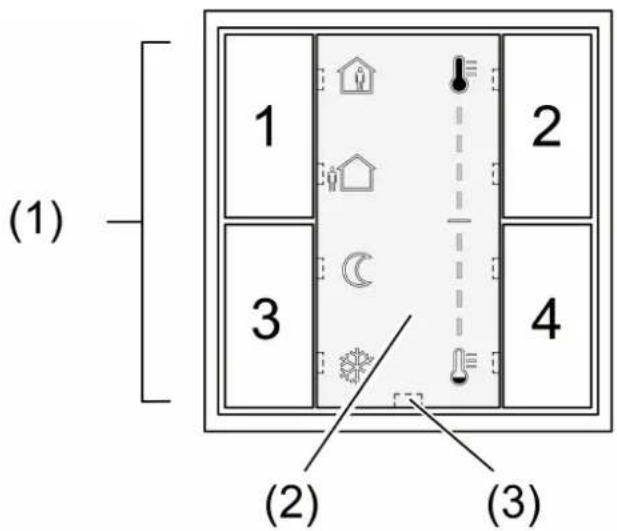

Afbeelding 1: Vooraanzicht

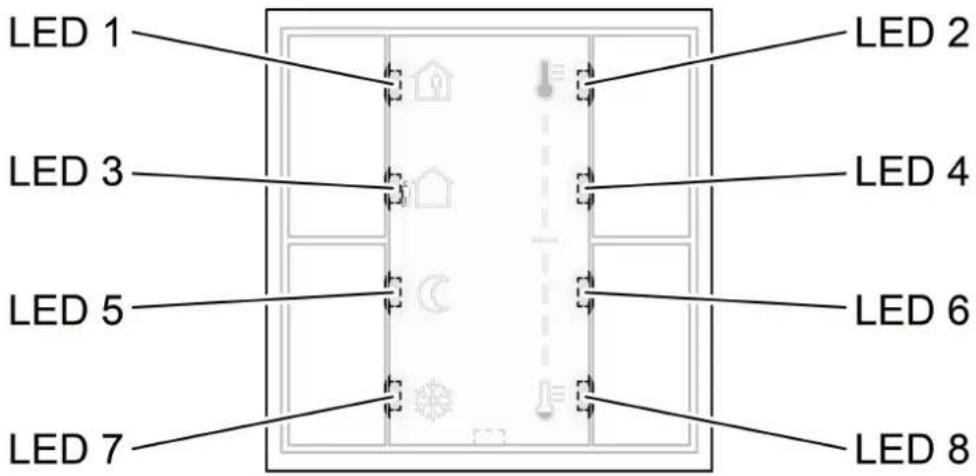

Afbeelding 2: Status-LED

(1) Knop 1...4
(2) Verlicht tekstveld
(3) Bedrijfs-LED

3 Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voorwaarde voor een goed begrip is vakkennis opgedaan via KNX-opleidingen.

De functie van het apparaat is softwareafhankelijk. Gedetailleerde informatie over softwareversies en de bijbehorende functionaliteit en de software zelf vindt u in de productdatabase van de leverancier. Planning, installatie en inbedrijfname van het apparaat volgen met behulp van KNX-gecertificeerde software. De productdatabase alsmede de technische beschrijvingen vindt u altijd in de meest actuele versie op onze internetpagina.

Bedoeld gebruik

• Kamertemperatuurregeling in KNX-installaties
• Bedienen van verbruikers, bijv. ververlichting aan/uit, dimmen, jaloezieën omhoog/omlaag, oproepen en opslaan van lichtinstellingen enz.
• Montage in apparaatdoos conform DIN 49073

Producteigenschappen

Alle knoppen kunnen met tastsensorfuncties of functies voor de regelaarbediening worden uitgevoerd.

• Meting van de ruimtetemperatuur
• Kamertemperatuurregeling met instelling gewenste waarde
• Nevenaansluiting voor kamerthermostaat
• Tastsensorfuncties zoals schakelen, dimmen, jaloeziebesturing, meetsensor, oproepen lichtinstelling etc.
• Een of twee functies per knop
• Aanvulling met 2-voudige knoppenset (toebehoren)
• Verlicht tekstveld
• Twee status-LED's per knop – rood, groen of blauw instelbaar
• Een bedrijfs-LED als oriënteringslampje en voor de weergave van de programmeertoestand – rood, groen of blauw instelbaar
• Helderheid van status-LED, bedrijfs-LED en tekstveld instelbaar; tijdens het bedrijf omschakelbaar, bijv. tijdens de nachturen
• Blokkeerfunctie: blokkeren of functieomschakeling van alle of afzonderlijke knopfuncties
• Alarmfunctie, optioneel met bevestiging door indrukken van willekeurige knop

• Energiebesparingsmodus (bij bedrijf zonder regelaarfunctie)

• Geïntegreerde buskoppeling

• Aansluiting voor een tastsensor-uitbreidingsmodule als uitbreiding met max. acht extra knoppen

Energiebesparingsmodus

Het apparaat schakelt na een ingestelde tijd of door een extern telegram om naar de energiebesparingsmodus. In de energiebesparingsmodus zijn alle LED-functies uitgeschakeld. Het apparaat verlaat de energiebesparingsmodus - afhankelijk van de programmering - bij bediening of door een extern telegram.

i Bedieningen vanuit de energiebesparingsmodus worden direct uitgevoerd.

4 Bediening

De bediening van functies of elektrische verbruikers is voor ieder apparaat individueel instelbaar. Twee bedieningstypen zijn standaard:

- Eenvlakbediening (toetsfunctie):

Het in-/uitschakelen of lichter/donkerder dimmen bijv. van een verlichting vindt afwisselend plaats door herhaaldelijk indrukken van de knop.

- Tweevlakbediening (tuimelschakelaarfunctie):

Twee tegenover elkaar liggende knoppen vormen een functioneel paar. Bedienen links bijv. schakelt/dimt verlichting aan/helderder, bediening rechts uit/donkerder.

Functie of verbruiker bedienen

■ Schakelen: knop kort indrukken.
■ Dimmen: knop lang indrukken.
■ Jaloezie bewegen: knop lang indrukken.
■ Jaloezie stoppen of verstellen: knop kort indrukken.
■ Lichtinstelling oproepen: knop kort indrukken.
■ Lichtinstelling opslaan: knop lang indrukken.
■ Waarde instellen, bijv. gewenste lichtsterkte of temperatuur: knop kort indrukken.
■ Waarde verstellen: knop lang indrukken.
■ Regelaar bedienen: toets kort indrukken.

i Afhankelijk van de programmering kan een knop bij langere bediening meerdere functies activeren, terwijl bij gelijktijdige bediening van tegenover elkaar liggende knoppen een extra functie wordt geactiveerd.

5 Informatie voor elektromonteurs

GEVAAR!

Elektrische schok bij het aanraken van onderdelen in de montageomgeving die onder spanning staan.

Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.

Voordat werkzaamheden aan het apparaat worden uitgevoerd, moet het worden vrijgeschakeld en moeten spanningvoerende delen in de omgeving worden afgedekt!

5.1 Montage en elektrische aansluiting

Apparaat monteren en aansluiten

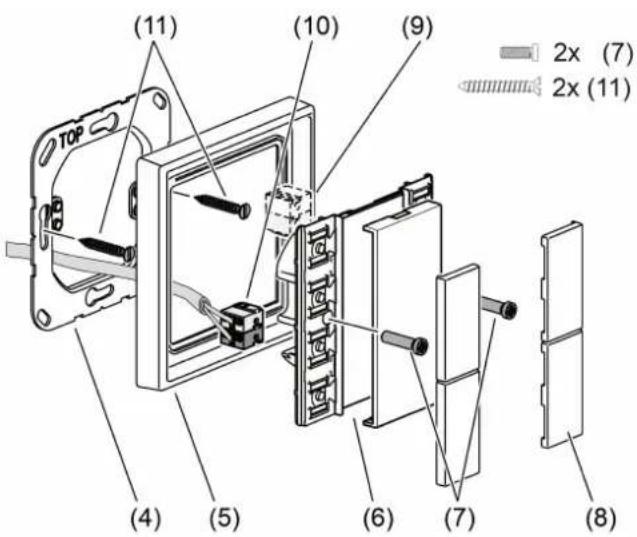

Afbeelding 3: Montage continuregelaarmodule

(4) Draagring

(5) Frames

(6) Continuregelaarmodule

(7) Bevestigingsschroeven, kunststof

(8) Knopbediening

(9) Aansluitklem voor uitbreidingsmodule (optioneel)

(10) KNX-aansluitklem

(11) Doosschroeven

GEVAAR!

Gevaar door elektrische schokken!

Bij montage met 230 V-stopcontacten onder een gezamenlijke afdekking bestaat bij storing kans op elektrische schokken!

Gebruik voor het bevestigen aan de draagring uitsluitend de meegeleverde kunststofschroeven!

• Draagring (4) op de juiste plaats op een apparaatdoos monteren. Let op markering TOP = boven. Gebruik uitsluitend de meegeleverde doosschroeven (11).
  ■ Frame (5) op de draagring steken.
  ■ Continuregelaarmodule (6) met KNX-aansluitklem (10) op de KNX aansluiten en op de draagring steken.
  ■ Continuregelaarmodule met meegeleverde kunststofschroeven (7) aan de draagring bevestigen. De kunststofschroeven slechts lichtjes aandraaien.
  ■ Vóór de montage van de knoppen (8) het fysische adres in het apparaat laden.

5.2 Inbedrijfname

Fysiek adres en toepassingssoftware laden

Projectering en inbedrijfname met ETS3.0f of nieuwer.

Het apparaat is aangesloten en bedrijfsklaar.

Als het apparaat geen – of de verkeerde – toepassingssoftware bevat, knipperen het tekstveld en de bovenste status-LED's blauw en rood.

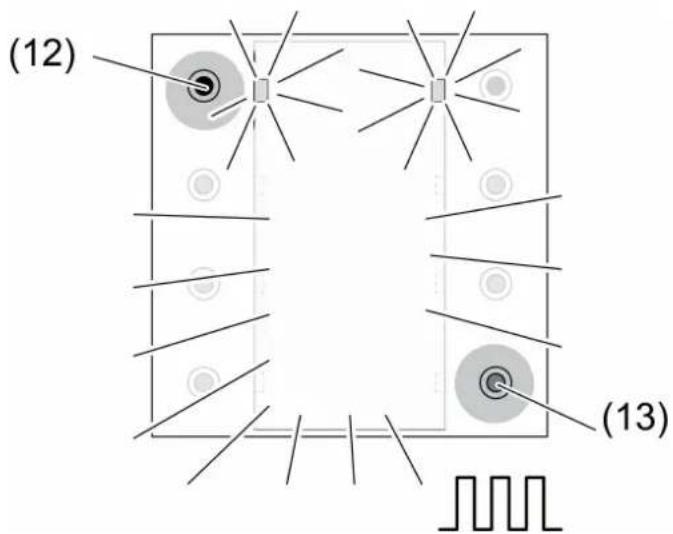

Afbeelding 4: Programmeermodus activeren

■ Programmeermodus activeren: knop linksboven (12) indrukken en ingedrukt houden. Vervolgens de knop rechtsonder (13) indrukken. De bovenste status-LED's (LED 1 en LED 2) knipperen snel blauw en rood.
- Fysiek adres in het apparaat laden. - De LED's keren naar de vorige toestand – UIT, AAN of langzaam knipperen – terug. - Fysiek adres op het apparaat aanbrengen. - Applicatiesoftware in het apparaat laden.

Knoppen monteren

De knoppen staan als complete knoppenset ter beschikking (zie toebehoren).

■ Knoppen in de juiste stand op het apparaat plaatsen en met een korte druk vastklikken.

6 Bijlage

Opgenomen stroom KNX zonder TSEM max. 15 mA met TSEM max. 20 mA

Soort aansluiting KNX Aansluitklem Omgevingstemperatuur -5 ... +45 °C Opslag-/transporttemperatuur -25 ... +70 °C Beschermingsklasse III

Aansluiting uitbreidingsmodule Aantal 1 Kabellengte max. 30 m Kabeltype J-Y(St)Y 2 x 2 x 0,8 mm

6.2 Toebehoren

Tasterset 2-voudig, compleet Art. nr. ..502 TSA.. Tastafdekking-uitbreidingsmodule, 1-voudig Art. nr. 5091 TSEM Tastafdekking-uitbreidingsmodule, 2-voudig Art. nr. 5092 TSEM

Tastafdekking-uitbreidingsmodule, 3-voudig Art. nr. 5093 TSEM

Tastafdekking-uitbreidingsmodule, 4-voudig Art. nr. 5094 TSEM

6.3 Garantie

Technische en formele veranderingen aan het product, voor zover deze de technische vooruitgang dienen, zijn voorbehouden.

Wij bieden garantie in het kader van de wettelijke bepalingen.

Verzendt het apparaat s.v.p. met een beschrijving van de fout aan onze centrale klantenservice.
