Producttype	Kamerthermostaat voor binnenmontage
Afmetingen	71 mm x 71 mm x 40 mm (inbouw)
Gewicht	ca. 150 g
Voeding	230 V AC, 50/60 Hz
Temperatuurbereik	5 °C tot 30 °C
Schakelprincipe	1-polig verbreek met schakelaar
Max. schakelstroom	10 A (ohms), 4 A (inductief)
Montagehoogte	ca. 1,5 m boven de vloer
Beschermklasse	IP20
Omgevingscondities	Relatieve luchtvochtigheid max. 95%, geen condens
Belangrijkste functies	Temperatuurregeling, nachtverlaging (aansluiting voor tijdschakelklok), instelbare temperatuurlimieten
Onderhoud en reiniging	Reinig met een droge doek; geen water of schoonmaakmiddelen gebruiken
Veiligheid	Installatie uitsluitend door een vakbekwaam persoon; vermijd warmtebronnen en tocht
Reserveonderdelen en reparatie	Stuur het apparaat franco met foutbeschrijving naar: ALBRECHT JUNG GMBH & CO. KG, Service-Center, Kupferstr. 17-19, D-44532 Lünen
Algemene informatie	Geschikt voor woningen, scholen, zalen en werkplaatsen; garantie volgens wettelijke bepalingen

Veelgestelde vragen - TR241 JUNG

Wat is het temperatuurbereik van de JUNG TR241 thermostaat?

Het temperatuurbereik is 5 °C tot 30 °C.

Hoe sluit ik de nulleider aan?

Sluit de nulleider aan op klem N. Zonder deze aansluiting kunnen grote temperatuurschommelingen optreden.

Waar moet ik de thermostaat monteren?

Monteer de thermostaat aan een binnenwand, niet aan een buitenmuur. Vermijd tocht, direct zonlicht en warmtebronnen. Montagehoogte ca. 1,5 m.

Kan ik het temperatuurbereik beperken?

Ja, via de rode (max.) en blauwe (min.) instelringen in de knop. Stel de knop in het midden van het gewenste bereik, verwijder de knop, draai de ringen naar de gewenste waarden en plaats de knop terug.

Wat is de aansluiting voor nachtverlaging?

De klem ① is voor een tijdschakelklok voor nachtstandverlaging. Hiermee kan de temperatuur automatisch verlaagd worden.

Welke spanning gebruikt de thermostaat?

De TR241 werkt op 230 V AC, 50/60 Hz.

Mag ik de thermostaat zelf installeren?

Nee, de installatie moet door een vakbekwaam persoon worden uitgevoerd om schade of gevaar te voorkomen.

Hoe reinig ik de thermostaat?

Gebruik een droge doek. Gebruik geen water of schoonmaakmiddelen om schade te voorkomen.

Wat moet ik doen bij een storing?

Stuur het apparaat franco met een foutbeschrijving naar: ALBRECHT JUNG GMBH & CO. KG, Service-Center, Kupferstr. 17-19, D-44532 Lünen. Telefonische service: 0 23 55 . 80 65 51.

Kan de thermostaat ook koelen?

Ja, de thermostaat heeft een koelstand (aangeduid met ✿). De aansluitingen voor verwarmen en koelen zijn apart gemarkeerd.

GEBRUIKSAANWIJZING TR241 JUNG

Bedieningshandleiding Kamerthermostaat

1. Toepassingsgebied

Voor het reguleren van de temperatuur in gesloten ruimten zoals woningen, scholen, zalen, werkplaatsen enz.

2. Veiligheidsinstructies

Het installeren van elektrische apparaten dient door een vakbekwaam iemand te gebeuren. Een relatieve luchtvochtigheid van 95% dient niet te worden overschreden.

Condens vermijden. Niet naleven van montage en installatievoorschriften kan schade aan het apparaat, brand en andere gevaren tot gevolg hebben.

3. Montage

Opmerking:

- Monteer de thermostaat aan een binnenwand, indien mogelijk tegenover een warmtebron.

- Monteer de thermostaat niet aan een buitenmuur.

- Vermijdt tocht van ramen en deuren.

- Zie er op toe dat normale circulatielucht de thermostaat ongehinderd kan bereiken.

- Warmte van buitenaf beïnvloedt de nauwkeurigheid. Vermijd direct intredend zonlicht of warmteafgevende apparatuur in de nabijheid van de thermostaat (licht of hittebronnen).

- Ook dimmers genereren warmte. Wordt een thermostaat met een dimmer onder een meervoudig afdekraam gemonteerd, dan dient de afstand zo groot mogelijk te zijn. Bij verticale montage dient de thermostaat onder de dimmer gemonteerd te worden.

In een inbouwdoos volgens DIN 49 073 monteren.

Montagehoogte: ca. 1,5 m vanaf de vloer.

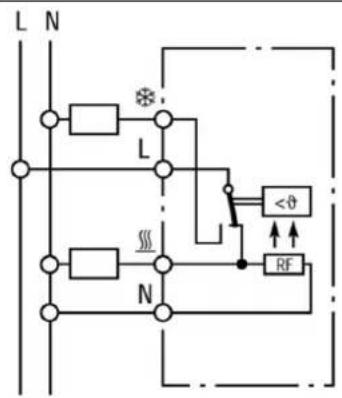

1. Sluit alle leidingen aan volgens bijgaand schema (afb. ② of afb. ③).

Opmerking:

Let op dat de nulleider aan klem N aangesloten wordt, gebeurt dit niet dan kunnen grote temperatuurschommelingen het gevolg zijn. Leidingdoorsnede 1 tot 2,5 mm2.

Verklaring van de tekens:

L fase

N = nulleider

① = aansluiting tijdschakelklok nachtstandverlaging

= verwarmen

✿ = koelen

RF = weerstand voor thermische terugkoppeling

TA = weerstand voor nachttemperatuur

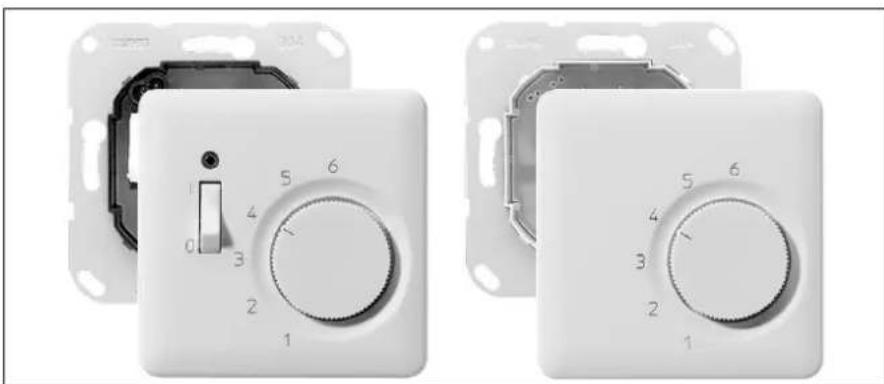

1. Plaats de schakelwip (A in afb. ①) op de schakelaar van het bodemdeel.
2. Plaats de afdekking samen met het afdekraam op het bodemdeel. Afdekking linksboven in bodemdeel inklikken.
3. Schroef (B) vastdraaien.
4. Instelknop (C) monteren.

TR 231 U / TR 241 U

Schakelpricipe 1-polig verbreek 1-polig verbreek met schakelaar met schakelaar

aan-l

Temperatuurbereik 5 ... 30 °C 5 ... 30 °C

Nominale spanning AC 230 V \~, 50/60 Hz AC 24 V \~

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

TR 236 U / TR 246 U

Afb. ③

Afb. ③

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

7. Beperking van het temperatuur-instelbereik

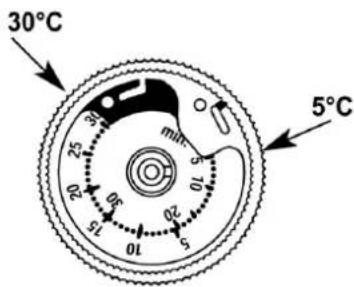

Fabrieksmatig is de thermostaat op het maximale instelbereik van 5 tot 30 °C ingesteld. Zie afbeelding ④.

Afb. ④

In de instelknop bevinden zich twee ringen. Hiermee kann bijv. een instelling beperkt worden van 8 °C tot 23 °C.

Instelling:

1. Kies een temperatuurbereik

Bijv.: max. 23 °C en min.: 8 °C.

1. Opmerking!!

Eerst de instelknop ongeveer in het midden van de gewenste temperatuur zetten. Bijv.: ca. 15 °C

1. Nu de instelknop verwijderen.

2. Rode inastelring op max. temperatuur instellen.

Bijv.: 23°C.

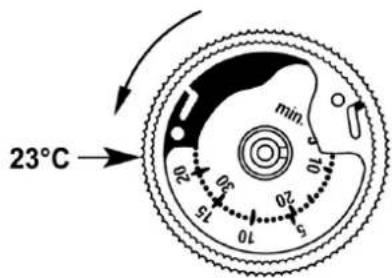

Tegen de klok in draaien. Hier gelden de buitenliggende getallen van de schaal. Punt van een balpen in het gat steken en de rode ring linksom draaien tot 23 °C (max. schaal). Zie afb. ⑤.

Afb. ⑤

1. Blauwe instelring op min. temperatuur instellen. Bijv. 8 °C.

Met de klok mee draaien. Hier gelden de getallen aan de binnenzijde van de schaal. Punt van een balpen in het gat steken en de blauwe ring rechtsom draaien tot 23 °C (max. schaal). Zie afb. ⑥.

Afb. ⑥

1. Instelknop aanbrengen. Daarbij moet de standaanduiding ongeveer in het midden zitten (zie punt 2). Bijv.: ca. 15 °C.

Schaal voor temperatuur instellingen met getallen

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55 . 80 61 89

De €-markering is een vrijhandelsmerk, dat uit-sluitend is bedoeld voor de autoriteiten en geen garantie inhoudt van bepaalde eigenschappen.
