Producttype	Thermostaat (KNX ruimtetemperatuurregelaar)
Merk	JUNG
Model	CD2178 KNX
Toepassing	Temperatuurregeling in KNX-installaties
Voeding	KNX-bus, 21-32 V DC, max. 10 mA
Busaansluiting	KNX aansluitklem
Omgevingstemperatuur	-5 °C tot +45 °C
Opslagtemperatuur	-25 °C tot +70 °C
Bedrijfsstanden	Comfort, Standby, Nacht, Vorst-/Hitteprotectie
Verwarmen en koelen	Ja, met basistrap en extra trap
Instelling streeftemperatuur	Via instelring (rechtsom verhogen, linksom verlagen)
Aanwezigheidsknop	Ja (voor Comfort-verlenging)
Status-LED	Ja, toont bedrijfsstand en regelaarstatus
Montage	Inbouw in holle of vaste wanden; hoogte ca. 1,5 m
Afmetingen (ca.)	71 x 71 mm (standaard inbouw)
Gewicht (ca.)	100 g
Beschermingsgraad	IP20
Software	KNX ETS3.0d of hoger
Programmering	Fysiek adres via programmeertoets
CE-markering	Ja
Garantie	Wettelijke garantie; service via Albrecht Jung GmbH & Co. KG
Onderhoud	Reinig met droge doek; geen vloeistoffen gebruiken
Veiligheid	Installatie uitsluitend door erkend installateur; voor montage spanningsvrij schakelen
Repareerbaarheid	Vervangbaar elektronica-moduul; defect apparaat naar servicecenter sturen

Veelgestelde vragen - CD2178 KNX JUNG

Hoe stel ik de bedrijfsstand in?

Gebruik een bedieningselement (bijv. toetssensor) om de gewenste stand te kiezen. De status-LED's tonen de actuele stand.

Hoe wijzig ik de ruimtetemperatuur?

Draai de instelring rechtsom om de streeftemperatuur te verhogen, linksom om te verlagen.

Wat betekenen de LED's?

Ze geven de bedrijfsstand aan (Comfort, Standby, Nacht, Vorst-/Hitteprotectie) en of de regelaar aan het verwarmen of koelen is.

Hoe activeer ik Comfort-verlenging?

Druk op de aanwezigheidsknop terwijl de regelaar in de stand Nacht of Vorst-/Hittebeveiliging staat. De Comfort-stand blijft dan tijdelijk actief.

Wat is de montagehoogte?

De optimale montagehoogte is ongeveer 1,5 meter.

Kan ik de thermostaat zelf installeren?

Nee, installatie en montage mogen uitsluitend worden uitgevoerd door een erkend elektrotechnisch installateur.

Welke spanning heeft het apparaat nodig?

Het apparaat wordt gevoed via de KNX-bus met 21-32 V DC, max. 10 mA.

Wat is de opslagtemperatuur?

De opslagtemperatuur is -25 °C tot +70 °C.

Hoe programmeer ik het fysiek adres?

Trek de instelring los, druk op de programmeertoets, wijs via ETS het adres toe, de programmeer-LED dooft.

Wat moet ik doen bij een defect?

Stuur het apparaat franco met een foutbeschrijving naar het servicecenter van Albrecht Jung GmbH & Co. KG.

GEBRUIKSAANWIJZING CD2178 KNX JUNG

Bedieningshandleiding Continuregelaar

1. Veiligheidsinstructies

Inbouw en montage van elektrische apparaten mogen uitsluitend geschieden door een landelijk erkend installatiebedrijf.

Bij veronachtzaming van de installatie-instructies kunnen schade aan het toestel, brand of andere gevaren optreden.

Deze handleiding maakt deel uit van het productpakket en dient na installatie aan de klant te worden overhandigd.

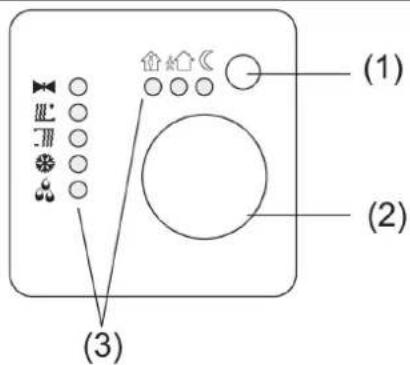

2. Apparaatoverzicht (afbeelding 1)

Afb. 1

(1) Aanwezigheids-knop
(2) Instelring
(3) Status-LED

3. Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voor een goed begrip is gedetailleerde vakkennis door KNX-scholing een eerste vereiste.

De werking van het apparaat is van de gebruikte software afhankelijk. Gedetailleerde informatie over de softwareversies en de functies die hiermee mogelijk zijn, alsmede informatie over de software zelf vindt u in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het apparaat geschieden met behulp van door de KNX-gecertificeerde software. De complete functionaliteit wordt via de KNX-inbedrijfstellingssoftware vanaf versie ETS3.0d ondersteund.

De productdatabase, technische beschrijvingen en converterings- en andere hulpprogramma's vindt u steeds actueel op internet onder www.jung.de.

Correct gebruik

• Temperatuurregeling van afzonderlijke ruimten in KNX-installaties
• Inbouwmontage in holle wanden of vaste wanden.

Producteigenschappen

• Meting van de ruimtetemperatuur en vergelijking van deze met de temperatuurstreefwaarde (instelwaarde)
• Instelling van de streefwaarde via keuze van debedrijfsstand
• Bedrijfsstanden Comfort, Standby, Nachtstand, Vorst-/Hitte-protectie
  ■ Verwarmen en koelen
• Verwarmen en koelen met basistrap en extra trap
• Instelring voor streefwaardecorrectie
  ■ Aanwezigheids-knop
  Status-LED

4. Bediening

Bedrijfsstanden en status-LEDs

De regelaar vergelijkt de actuele ruimtetemperatuur met de ingestelde streeftemperatuur (setpoint) en stuurt overeenkomstig de actuele behoefte verwarmings- en koelapparaten aan. De temperatuurstreefwaarde hangt af van de gekozen bedrijfsstand en kan via de stelschijf (afbeelding 1, 2) gekozen worden. De bedrijfsstanden en de actuele regelaarstatus worden door status-LEDs (afbeelding 1, 3) aangegeven:

Bedrijfsstand Comfort

Bedrijfsstand Standby

Bedrijfsstand Nacht

Bedrijfsstand Vorst-/Hitteprotectie

Bedrijfsstand Comfort-verlenging (nacht)

Bedrijfsstand Comfort-verlenging (vorst-/hitte-protectie)

Indicatie Verwarmen/Koelen actief

Indicatie Verwarmen

Indicatie Regelaar geblokkeerd (dauwpuntstand)

① De indicatie van de regelaartoestand kan tot ca. 30 s duren..

Bedrijfsstand instellen

Bedieningselementen voor het instellen van de bedrijfsmodus zijn geïnstalleerd, bijv. toetssensors, panelen etc.

Met het betreffende bedieningselement de gewenste bedrijfsstand activeren.

De status-LEDs (afbeelding 1, 3) geven de nieuwe bedrijfsstand aan.

De streeftemperatuur voor de ruimte wordt overeenkomstig de nieuwe bedrijfsstand ingesteld.

Ruimtetemperatuur wijzigen

Instelring met de wijzers van de klok mee (rechtsom) draaien.

De streeftemperatuur wordt verhoogd.

Instelring tegen de wijzers van de klok in (linksom) draaien.

De streeftemperatuur wordt verlaagd.

Comfort-verlenging activeren

Bij automatische omschakeling van de bedrijfstanden door een tijdschakelklok kan het gewenst zijn, de Comfort-stand ondanks de omschakeling nog een tijdje te handhaven. Daartoe dient de Comfort-verlenging. De Comfort-verlenging is tijdelijk begrensd.

De regelaar staat in de bedrijfstand Nacht of Vorst-/ Hittebeveiliging.

- Aanwezigheids-drukcontact (afbeelding 1,1) indrukken..

De LED

De streeftemperatuur is voor de duur van de insteltijd geprogrammeerd..

Na afloop van de geprogrammeerde tijd wordt de oorspronkelijke bedrijfsstand Nacht of „Vorst-/Hitteprotectie weer ingesteld..

① Comfort-verlenging kan ook automatisch, bijv. Via een aanwezigheidsmelder, geactiveerd worden.

Informatie voor elektromonteurs

L GEVAAR!

Elektrische schok bij aanraking van spanningvoerende delen. Een elektrische schok kan dodelijke gevolgen hebben. Toestel voorafgaand aan montage spanningvrij schakelen en naburige spanningvoerende delen afschermen.

4.1. Montage en elektrische aansluiting Toestel monteren en aansluiten

Het toestel bestaat uit een klem-element met draagring en elektronicamoduul (afbeelding 2).

Regelaar niet in dooscombinaties met elektrische apparaten toepassen, aangezien de warmteontwikkeling van deze de temperatuurmeting van de regelaar beïnvloedt.

Regelaar niet in de nabijheid van warmtebronnen, bijv. elektrische ovens, koelkasten, tochtlucht of zonnestraling monteren, aangezien deze de temperatuur temperatuurmeting van de regelaar beïnvloeden.

Afb. 2

Optimale montagehoogte ca. 1,5 m.

Montage in een inbouwdoos conform DIN 49073 of in opbouwdoos.

Advies: diepe doos gebruiken.

• Klem-element (afbeelding 2, 4) en elektronicamoduul (afbeelding 2, 6) van elkaar koppelen.
• Busleiding met aansluitklem aansluiten (afbeelding 3, 10) op klem-element aansluiten.

• Klem-element (afbeelding 2, 4) in inbouw-apparaatdoos plaatsen. Op de aanduiding OBEN / TOP letten. De busaansluiting (afbeelding 3, 10) moet rechts beneden liggen.
• Design-frame (afbeelding 2, 5) op klem-element (afbeelding 2, 4) aanbrengen.
• Elektronicamoduul in juiste positie in klem-element plaatsen..
• Instelring (afbeelding 2, 2) lostrekken.
• Elektronicamoduul met borgschroef borgschroef (afbeelding 2, 7) vastzetten.
• Instelring (afbeelding 2, 2) weer aanbrengen.

4.2. Inbedrijfstelling

Fysiek adres en toepassingssoftware

Inbedrijfstellingssoftware vanaf ETS2 versie 1.2 gebruiken.

• Instelring (afbeelding 2, 2) lostrekken.
• Programmeertoets (afbeelding 2, 9) indrukken.
• Programmeer-LED (afbeelding 2, 8) brandt.
  ■ Fysiek adres toewijzen.
• Programmeer-LED (afbeelding 2, 8) dooft.
• Het fysiek adres op het klem-element en op de achterzijde van het elektronicamoduul noteren. Daartoe evt. de montagestappen de omgekeerde volgorde uitvoeren.

① Bij schilder- of behangwerkzaamheden op juiste toewijzingen van inzet- en opzetmodules letten.

• Instelring (afbeelding 2, 2) weer aanbrengen.
• Toepassingssoftware, parameters etc. downloaden.

Appendix

KNX-medium TP1 Inbedrijfstelling-modus S-Mode Voeding KNX 21...32 V DC Stroomopname KNX max. 10 mA Aansluiting KNX aansluitklem Omgevingstemperatuur -5 °C ... +45 °C Opslagtemperatuur -25 °C ... +70 °C Technische wijzigingen voorbehouden.

6. Garantie

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale klantservice- afdeling te zenden:

ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 . 80 61 89 E-Mail: [e-mail]

CE Het CE-teken is een vrijhandelsteken dat uit-sluitend voor de autoriteiten bedoeld is en geen toezegging van producteigenschappen inhoudt.
