Producttype	Z-Wave rookmelder
Merk	ABUS
Model	SHRM10000
Categorie	Smart Home
Afmetingen (L x B x H)	60 x 60 x 49,2 mm
Voeding	Vervangbare 3 V CR123A (CR17335) lithiumbatterij
Stroomverbruik in standby	<10 μA
Stroomverbruik bij alarm	<90 mA
Detectietechnologie	Foto-elektrische reflectie (optisch)
Geluidsdruk	85 dB(A) op 3 m
Dekkingsgebied	Max. 40 m² per kamer
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid	<95 % (niet-condenserend)
Radiofrequentie	868,42 MHz
Protocol	Z-Wave (ad-hoc netwerk)
Zendvermogen	<4,5 dBm
Montageplaats	Plafond (alleen binnenshuis)
Dempingsfunctie	10 minuten (via Test/Mute-knop)
Zelftest	Periodiek met foutmelding
Indicator voor lage batterij	Knipperende rode LED + pieptoon elke 53 s
Fabrieksreset	Houd Netwerk-knop 10 s ingedrukt (batterij verwijderd)
Levensduur	10 jaar na ingebruikname
Onderhoud	Reiniging van luchtspleten door zuigen/blazen; inspectie elke 12 ± 3 maanden
Reserveonderdelen	Vervangbare CR123A (CR17335) batterij; meegeleverde batterij niet gegarandeerd

Veelgestelde vragen - SHRM10000 ABUS

Waar moet ik de ABUS SHRM10000 rookmelder installeren?

Installeer hem uitsluitend aan het plafond, op minstens 50 cm van muren, meubels en lampen. Plaats hem in slaapkamers, gangen en vluchtroutes. Vermijd badkamers, tochtige plaatsen of extreme temperaturen.

Hoe koppel ik de melder aan een Z-Wave-gateway?

Start in de app de leerfunctie in '+'-modus. Druk driemaal op de Netwerk-knop binnen 1,5 seconde. Groene LED bevestigt succes. Voor verwijdering gebruikt u de '-'-modus en herhaalt u de handeling.

Wat te doen bij alarm?

Waarschuw alle aanwezigen, help kwetsbare personen, sluit achter u deuren en ramen, verlaat onmiddellijk het pand zonder lift te gebruiken en bel de brandweer op 112.

Hoe test ik de melder?

Druk kort op de Test/Mute-knop. Er klinkt een alarmtoon en de rode LED knippert. Voer deze test uit na installatie en regelmatig. Houd het apparaat op armlengte om uw gehoor te beschermen.

Wat betekent een rode knippering elke 53 seconden?

In normale werking knippert de LED eenmaal per 53 seconden om aan te geven dat het apparaat gereed is. Als het knippert met een pieptoon, duidt dit op een lage batterij. Twee pieptonen wijzen op een zelftestfout.

Hoe vervang ik de batterij?

Draai de melder tegen de klok in om hem van de plaat te halen. Verwijder de oude batterij en plaats een nieuwe CR123A/CR17335-batterij met de juiste polariteit. Monteer en test het apparaat.

Kan ik het alarm tijdelijk uitschakelen?

Ja, door tijdens een alarm op de Test/Mute-knop te drukken, wordt de melder 10 minuten gedempt. De rode LED knippert elke 10 seconden. Na deze tijd hervat het alarm als er nog rook wordt gedetecteerd.

Hoe maak ik de melder schoon?

Zuig of blaas stof uit de luchtspleten. Gebruik indien nodig een zachte borstel. Reinig de buitenkant met een licht vochtige doek (zeepwater). Gebruik nooit schurende middelen en laat geen water binnendringen.

Wat is de levensduur van de melder?

De melder moet uiterlijk 10 jaar na ingebruikname worden vervangen vanwege veroudering van elektronische componenten en onvermijdelijke vervuiling van de meetkamer.

Hoe reset ik de melder naar fabrieksinstellingen?

Verwijder de batterij, druk vervolgens de Netwerk-knop 10 seconden in en houd deze vast. Het apparaat keert terug naar de fabrieksinstellingen. Deze actie wist de Z-Wave-verbinding.

GEBRUIKSAANWIJZING SHRM10000 ABUS

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Functioneel principe en prestatiekenmerken.... 10

Gedrag in geval van alarm....11

locatie 11

Montage en inbedrijfstelling 15

Weergave en functie 18

Reiniging en onderhoud....21

borgstelling 24

verwijdering 25

Verklaring van overeenstemming 26

prestatieverklaring....26

introductie

Aanwijzingen bij de technische handleiding

Geachte klant,

Wij zijn blij dat u voor ons product heeft gekozen en danken u voor uw vertrouwen! U hebt een goede keuze gemaakt.

Deze rookmelder (hierna te noemen "de rookmelder") is met de grootste zorgvuldigheid ontwikkeld en vervaardigd om ervoor te zorgen dat u zich tijdig bewust bent van het brandgevaar. Lees deze gebruiksaanwijzing volledig door en neem alle aanwijzingen in acht, om een optimaal gebruik van het apparaat te waarborgen.

Dit boekje is bedoeld als installatie- en onderhoudsinstructies.

Bestemming voor gebruik

Gebruik het apparaat alleen voor het doel waarvoor het is gebouwd en ontworpen! leder ander gebruik geldt als niet reglementair!

Dit apparaat mag alleen voor het volgende doel worden gebruikt:

- Brand- en rookdetectie in particuliere huishoudens

De Z-Wave-rookmelder is ook ontworpen voor gebruik met een Z-Wave gateway.

Beperking van aansprakelijkheid

Uw rechten zijn beperkt tot de reparatie of vervanging van dit product zoals geleverd. ABUS Security Center aanvaardt geen aansprakelijkheid voor bijzondere, incidentele of gevolgschade, met inbegrip van maar niet beperkt tot inkomstenderving, gederfde winst, beperkingen in het gebruik van de software, verlies of herstel van gegevens, kosten voor vervangende apparatuur, downtime, schade aan eigendommen en claims van derden, als gevolg van en in verband met het gebruik van de software.a. ondanks andere beperkte of impliciete garantiebepalingen of in het geval dat de beperkte garantie niet van toepassing is, is de reikwijdte van de aansprakelijkheid van ABUS Security Center beperkt tot de aankoopprijs van het product.

De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

De volgende symbolen worden in de handleiding of op het apparaat gebruikt:

icoon		signaalwo ord	ernstgraad
		onraad	Waarschuwing voor letsel of gevaren voor de gezondheid.
		onraad	Waarschuwing voor gevaar voor letsel of gezondheidsrisico's door elektrische spanning.
		Belangrijk	Veiligheidsinformatie over mogelijke schade aan het apparaat/accessoire.
		advisering	Kennisgeving van belangrijke informatie.

peignoir

• Houd kinderen uit de buurt van verpakkingsmaterialen en kleine onderdelen - verstikkingsgevaar!
• Verwijder het verpakkingsmateriaal voordat u het apparaat gebruikt.

batterijgegevens

Het apparaat wordt gevoed door een vervangbare 3 V lithiumbatterij.

- Directe sterke hitte kan de batterijen beschadigen. Plaats het apparaat niet op warmtebronnen (bijv. radiatoren) of in direct zonlicht.

- De batterij kan niet worden opgeladen

- De batterij mag alleen voor vervanging worden verwijderd, omdat het apparaat anders in geval van nood geen waarschuwingssignaal kan afgeven.

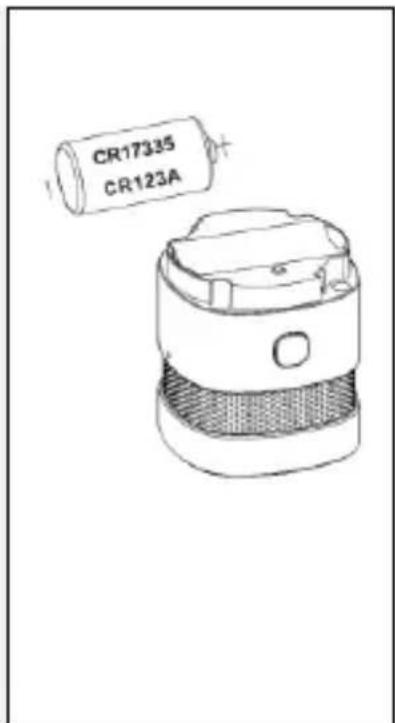

- Wij adviseren het gebruik van het volgende accutype: "EVE CR17335 3V (CR123A)".

- Na het vervangen van de batterij is een apparaattest absoluut noodzakelijk.

instrumentfunctie

Neem de volgende punten in acht om een correcte werking van het apparaat te garanderen:

• Het apparaat mag niet worden afgedekt!
• Het apparaat mag niet worden overgeschilderd of met behang worden bekleed!
• U mag het apparaat in geen geval openen of repareren. Doet u dit niet, dan vervalt de garantie.
• Als het apparaat gevallen of anderszins beschadigd is, mag het niet worden gebruikt.

leveringsomvang

• ABUS rookmelder inclusief batterij
- gebruikshandboek
- montagemateriaal

Nee.	aanduiding	commentaar
1	geluidsafvoer
2	rookinlaat
3	netwerksleutel	Voor inleren / uitleren bij een Z-Wave-gateway en fabrieksreset
4	Test-/uitschakelknop Controlelampje (LED)	Het controlelampje bevindt zich onder de test-/mute knop en gaat branden.
5	montagepaneel	Met bevestigingsgaten

• voedingsspanning
• rookdetectie
• stroomopname
• werkingstemperatuur
• luchtvochtigheid
• geluidsdruk
• dempingsfunctie alarm
• dekkingsgebied
• installatielocatie
• radiofrequentie
• mazen
• uitzendvermogen
• meetresultaten

DC3V CR123A (CR17335)

Lithiumbatterij (vervangbaar)

foto-elektrische reflectie

| <10 μA (stand-by) | <90 mA (alarm)

0 tot 40°C

< 95% (niet condenserend)

85 dB (A)@3 m

10 minuten of minder

max. 40 m² binnen een ruimte

Plafond (alleen binnen)

868,42 MHz

Z-Wave Ad-Hoc-netwerk

dbm < 4,5

60x60x49,2mm

Functioneel principe en prestatiekenmerken

• Gassen, dampen, warmte en vuur/vlammen worden niet door de rookmelder gedetecteerd!
• Mensen met een gehoorbeperking kunnen het alarm mogelijk niet horen! Voor een dergelijk geval zijn er detectoren met extra optische signalering!
• Bijzonder hoge elektromagnetische straling kan de werking van de detector nadelig beïnvloeden. Installeer de melder daarom niet in de buurt van apparaten die elektromagnetische straling uitzenden of in de buurt van magneten.
• De rookmelder werkt volgens het optische principe (foto-elektrische reflectie) en heeft een meetkamer waarin indringende rookdeeltjes worden gemeten.
• Als de alarmdrempel wordt overschreden, klinkt er een luid en hoorbaar alarm.
• Als de alarmdrempel wordt overschreden, klinkt er een luid en hoorbaar alarm.

Gedrag in geval van alarm

(1) Waarschuw alle kamergenoten
(2) Kinderen, gehandicapten, ouderen en zieken helpen.
(3) Sluit alle ramen en deuren achter u.
(4) Verlaat het huis onmiddellijk.
(5) Gebruik geen liften.
(6) Bel de brandweer op 112.

locatie

Abb. 2

Slapen Kinderen

Woonkamer Kuiken

Werkkamer verwarmting

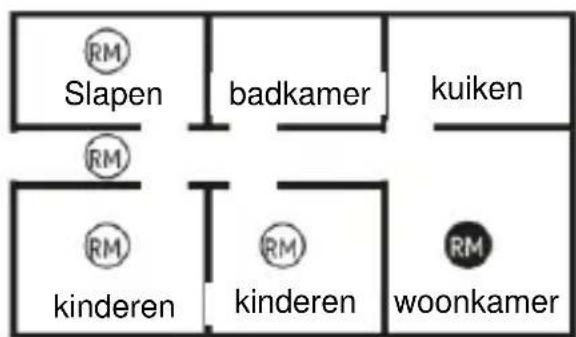

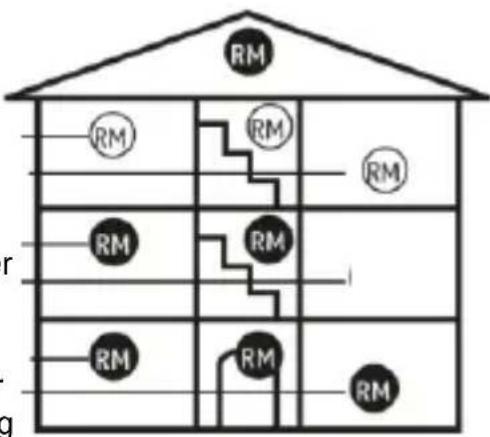

Rookmelders dienen RM minimaal geïnstalleerd te worden in alle slaapkamers, kinderkamers en gangen die als vluchtwegen dienen, in het midden van elke kamer, uitsluitend aan het plafond (geen wandmontage) (Fig. 2), mits geen van de speciale gevallen van toepassing is.

Kies de hoogste montagelocatie met een minimale afstand van 50 cm tot omringende wanden, meubels en lampen. Optimale uitrusting RM worden bereikt als de apparaten ook in alle andere ruimtes en in de trappenhuizen worden geïnstalleerd. In sanitaire ruimtes (badkamer, toilet, etc.) is een rookmelder over het algemeen niet nodig vanwege het lage brandrisico.

Let a.u.b. op de afbeeldingen in deze handleiding!

Keuze van de plaats Bijzondere gevallen

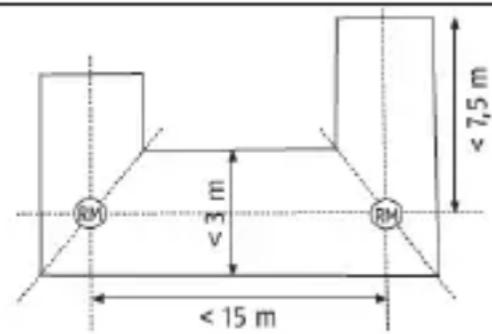

Montage in de gang met een breedte < 3 m

• Maximale afstand tot de eindvlakken: 7,5 m
• Maximale afstand van de melder tot de melder: 15 m
• Installatie op de versteklijn van kruisingen, knooppunten en hoekpunten

Montage in L-vormige kamers

• Totale oppervlakte < 60 m²: Bevestigd aan de versteklijn
• Totale oppervlakte > 60 m²: Elke zijde wordt behandeld als een aparte ruimte.

• Bij plafondliften > 0,2 m en een totale oppervlakte van < 36 m² wordt de montage in het midden van de ruimte op de dwarsbalk of op het plafondpaneel uitgevoerd.
• Bij staalplaatbalken > 0,2 m en een totale oppervlakte van > 36 m² wordt de montage centraal op elk staalplaatpaneel uitgevoerd en niet op de staalbalken.

Galerieën en perrons

- Voor galerijen en sokkels met een lengte en breedte van > 2 m en een totale oppervlakte van > 16 m² wordt centraal een extra rookmelder op het oppervlak geplaatst.

schuine daken

• Voor hellingen met een hellingshoek <20° bestaat geen speciale regeling.
• Bij hellende daken boven >20° wordt de montage op een afstand van 0,5 m - 1 m van het hoogste punt uitgevoerd.

gedeeltelijk schuine daken

• Gedeeltelijke dakhellingen met een horizontaal plafondoppervlak met een breedte van < 1 m moeten als dakhellingen worden behandeld.
• Bij gedeeltelijk hellende daken met een horizontaal plafondoppervlak van > 1 m breedte wordt de montage centraal op het horizontale vlak uitgevoerd.

Waar de rookmelder niet geïnstalleerd mag worden

• buiten (alleen in gesloten ruimten gebruiken);
• In een opstellingshoogte > 6 meter
• in ruimten waar het alarm kan worden geactiveerd door storingen (stoom, condensatie, "normale" rook, nevel, stof, vuil of vet);
• naast een luchtuitlaat of soortgelijke ventilatieopeningen (tocht);
• in gebieden waar de temperatuur onder 0 °C of boven 40 °C kan dalen.

Montage en inbedrijfstelling

Om de detector aan het plafond te monteren, volgt u deze stappen in de afgebeelde volgorde:

1. Verwijder de rookmelder van de behuizingsvoet door deze tegen de wijzers van de klok in te draaien.

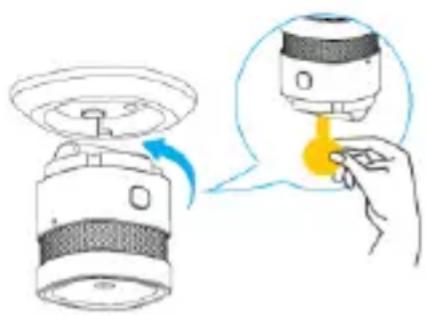

2. Verwijder de isolatiestrip om het apparaat van stroom te voorzien.

Aanleren / uitleren bij de gateway

Druk op de "+"toets in de app om het teach-inproces te starten.Selecteer het corresponderende apparaat in de lijst.
Volgens de instructies in de app:Druk binnen 1,5 seconde driemaal op de netwerkknop. De groene LED brandt en de succesvolle teach-in wordt door een melding in de app bevestigd. (maximaal binnen 30 seconden)
Om het apparaat te leren, drukt u op de "-"toets in de app, volgt u de instructies en drukt u binnen 1,5 seconde driemaal op de netwerktoets. De groene LED brandt 6 om succesvol leren te bevestigen.

monterend

Let er bij het markeren van de boorgaten op dat er zich geen elektrische leidingen/kabels, leidingen of andere belangrijke installatiecomponenten achter de montageplaats bevinden!

1. Bevestig de montageplaat met de schroeven aan het plafond. (aanbevolen)
2. Alternatief: Maak het deksel van de dubbelzijdige lijm los en lijm de montageplaat op het plafond.
3. Bevestig het apparaat aan de montageplaat door het met de wijzers van de klok mee te draaien.

Het niet in acht nemen van de instructies voor de keuze van de locatie en de installatie kan letsel tot gevolg hebben, bijvoorbeeld door vallende rookmelders.

Weergave en functie

normale situatie

In normale toestand knippert de rode controleled om de 53 seconden om aan te geven dat de melder bedrijfsgereed is.

Test van de elektronica van het apparaat

Controleer regelmatig de werking van de rookmelder door op

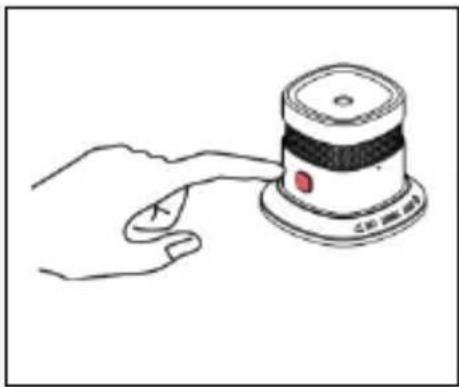

Druk op de toets Test/Mute. De waarschuwingstoon klinkt en de rode LED knippert.

Dit geeft niet aan dat er vuurrook in de ruimtelucht aanwezig is, maar bevestigt de goede werking van de rookmelder.

Het is absoluut noodzakelijk om de werking van de detector na de installatie te testen. Bovendien is een regelmatige controle aan te bevelen.

Houd ter bescherming van uw gehoor een armlengte uit de buurt van het apparaat!

Druk kort op de toets Test/Mute om een test uit te voeren.

Batterij bijna leeg

Als de accuspanning van de detector onder een bepaalde waarde daalt, dan meldt de detector dit door het knipperen van de rode LED en een hoorbaar waarschuwingssignaal (om de 53 seconden).

Vanaf het eerste waarschuwingssignaal voor de batterij is de melder nog minstens 7 dagen bedrijfsklaar en volledig functioneel!

Zelftest met automatische foutmelding

De rookmelder voert een periodieke zelftest uit.

Als de activeringsgevoeligheid van de melder onder een vereiste minimumdrempel komt (bijv. door overmatige vervuiling van de rookdetectiekamer), brandt om de 53 seconden de rode LED en klinkt er twee keer een akoestisch waarschuwingssignaal.

Als de foutmelding niet door het reinigen van de melder kan worden verholpen, moet de melder onmiddellijk worden vervangen (zie "Onderhoud en reparatie")!

Meldingsvoorwaarde: Rook

Als er rook wordt gedetecteerd, klinkt er een luid, pulserend alarm en de rode LED knippert tegelijkertijd met korte tussenpozen. Ga in dit geval te werk zoals beschreven in het hoofdstuk "Gedrag bij alarm".

dempingsfunctie alarm

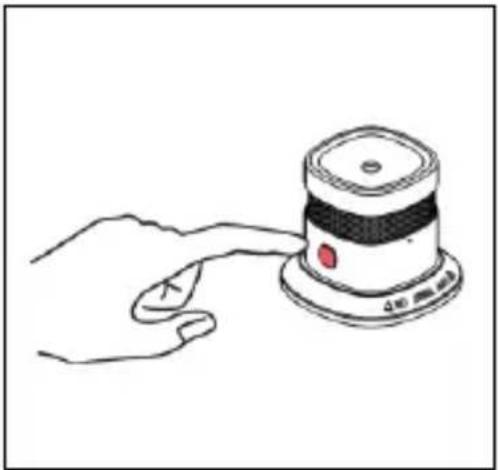

Als de melder in de alarmmodus staat, kan het akoestische alarm gedurende 10 minuten worden uitgeschakeld door op de test-/mute knop te drukken.

Als de dempingsfunctie actief is, knippert de rode LED om de 10 seconden.

Als er na het verstrijken van de dempingstijd van 10 minuten nog steeds brandrook in de rookkamer wordt gedetecteerd, klinkt het akoestische alarm opnieuw.

Reiniging en onderhoud

Wat te doen bij misleidingswaarschuwingen?

Mogelijke oorzaken van alarmen voor misleiding zijn: Las- en snijwerk, solderen en andere warme werkzaamheden, zaag- en slijpwerkzaamheden, stof veroorzaakt door constructie- of reinigingswerkzaamheden, extreme elektromagnetische invloeden, temperatuurschommelingen die leiden tot condensatie van de luchtvochtigheid in de detector.

- Bij werkzaamheden in de buurt van de melder die een vals alarm veroorzaken, moet dit tijdelijk worden afgedekt of verwijderd. Na afloop van de werkzaamheden moet echter de oorspronkelijke bedrijfsgereedheid worden hersteld en gecontroleerd!

zuivering

Volgens de Duitse toepassingsnorm DIN 14676 moet de werking van elke geïnstalleerde rookmelder regelmatig worden gecontroleerd en door onderhoudsmaatregelen worden gewaarborgd.

Dit omvat een inspectie die ten minste om de 12 ± 3 maanden moet plaatsvinden, inclusief onderhoud en functionele tests van de waarschuwingssignalen.

De resultaten en maatregelen moeten dienovereenkomstig worden gedocumenteerd.

• Stoffige detectoren moeten worden gereinigd. Stofafzetting in de luchtsleuven van de melder kan worden afgezogen of uitgeblazen.
• Indien nodig kan het stof met een borstel worden verwijderd.
• Het oppervlak kan worden gereinigd met een doek die licht is bevochtigd met zeepwater.
• Zorg ervoor dat er geen water in het apparaat komt! Reinig het apparaat niet in de vaatwasser!
• Gebruik geen scherpe, puntige, schurende, bijtende reinigingsmiddelen, chemicaliën of harde borstels!

onderhoud

• De elektronische componenten van elke rookmelder zijn onderhevig aan verouderingsprocessen. Bovendien worden horren en rookmeetkamers na verloop van tijd onvermijdelijk vuil.
• Om de volledige werking van elke rookmelder te kunnen garanderen, moet deze uiterlijk 10 jaar na inbedrijfstelling worden vervangen!

batterijvervanging

1. Draai het toestel tegen de wijzers van de klok in, verwijder het van de montageplaat en verwijder de batterij.
2. Plaats een nieuwe batterij en let op de polariteit.
3. Test de rookmelder. Druk hiervoor op de toets Test. Het alarm klinkt en geeft zo de goede werking van de rookmelder aan.
4. Draai het apparaat weer met de wijzers van de klok mee op de montageplaat.

Fabrieksinstellingen resetten

Verwijder de batterij. Houd de netwerkknop 10 sec. Het toestel keert terug naar de fabrieksinstellingen.

• ABUS-producten worden met de grootste zorg ontworpen, gefabriceerd en getest volgens de geldende voorschriften.
• De garantie dekt enkel gebreken die te wijten zijn aan materiaal- of fabricagefouten op het ogenblik van de verkoop. Als er sprake is van een materiaal- of fabricagefout, zal de rookmelder naar keuze van de garantiegever worden gerepareerd of vervangen.
• In deze gevallen eindigt de garantie aan het einde van de oorspronkelijke garantieperiode van 2 jaar. Verdere aanspraken zijn uitdrukkelijk uitgesloten.
• Bijgeleverde batterijen zijn uitgesloten van garantie.
• ABUS is niet aansprakelijk voor defecten en schade die het gevolg zijn van invloeden van buitenaf (bijv. transport, kracht, onjuiste bediening), ondeskundig gebruik, normale slijtage of het niet naleven van deze handleiding.

• Als een garantieclaim wordt ingediend, moeten het originele aankoopbewijs met aankoopdatum en een korte schriftelijke beschrijving van het defect aan de rookmelder waartegen bezwaar wordt gemaakt, worden bevestigd.
• Als u een defect constateert aan de rookmelder dat al aanwezig was op het moment van verkoop, neem dan

binnen de eerste twee jaar direct contact op met uw verkoper.

verwijdering

Voer het apparaat af in overeenstemming met de EG-richtlijn 2012/19/EU - AEEA (afgedankte elektrische en elektronische apparatuur). Als u vragen heeft, neem dan contact op met de plaatselijke autoriteit die verantwoordelijk is voor de verwijdering. Informatie over inzamelpunten voor uw oude toestellen kunt u bijvoorbeeld verkrijgen bij uw gemeente, plaatselijke afvalverwerkingsbedrijven of uw handelaar.

Verklaring van overeenstemming

ABUS Security-Center verklaart hierbij dat de bijgevoegde producten voldoen aan de volgende richtlijnen met betrekking tot de producten:

RED Richtlijn 2014/53/EU,

EMC-richtlijn 2014/30/EU,

RoHS-richtlijn 2011/65/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.abus.com/product/Artikelnummer ("artikelnummer" in de link moet worden vervangen door het artikelnummer van de bijgevoegde producten)

Het kan ook worden verkregen op het volgende adres: ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, DUITSLAND

prestatieverklaring

Deze rookmelder is getest en gecertificeerd als bouwproduct conform EU 305/2011. De productie wordt gecontroleerd door middel van regelmatige en onafhankelijke controles om ervoor te zorgen dat de wettelijke en normatieve vereisten worden gehandhaafd.

De prestatieverklaring SHRM10000#2018 is te vinden op www.abus.com/ger/Service/Leistungserklaerungen

SHRM10000

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL

Gebruikershandleiding

NL
