Type de produit	Détecteur de fumée Z-Wave
Marque	ABUS
Modèle	SHRM10000
Catégorie	Maison intelligente
Dimensions (L x l x H)	60 x 60 x 49,2 mm
Alimentation	Pile au lithium 3 V CR123A (CR17335) remplaçable
Consommation en veille	<10 μA
Consommation en alarme	<90 mA
Technologie de détection	Réflexion photoélectrique (optique)
Pression acoustique	85 dB(A) à 3 m
Zone de couverture	Max. 40 m² par pièce
Température de fonctionnement	0 °C à 40 °C
Humidité atmosphérique	<95 % (sans condensation)
Fréquence radio	868,42 MHz
Protocole	Z-Wave (réseau ad hoc)
Puissance de transmission	<4,5 dBm
Lieu de montage	Plafond (intérieur uniquement)
Fonction sourdine	10 minutes (via bouton Test/Mute)
Auto-test	Périodique avec message d'erreur
Indicateur de batterie faible	LED rouge clignotante + bip toutes les 53 s
Réinitialisation d'usine	Maintenir bouton Réseau 10 s (pile retirée)
Durée de vie	10 ans après mise en service
Entretien	Nettoyage des fentes d'air par aspiration/soufflage ; inspection tous les 12 ± 3 mois
Pièces détachées	Pile CR123A (CR17335) remplaçable ; batterie fournie non garantie

FOIRE AUX QUESTIONS - SHRM10000 ABUS

Où installer le détecteur de fumée ABUS SHRM10000 ?

Installez-le exclusivement au plafond, à au moins 50 cm des murs, meubles et lampes. Placez-le dans les chambres, couloirs et voies d'évacuation. Évitez les salles de bain, les zones de courants d'air ou à température extrême.

Comment coupler le détecteur avec une passerelle Z-Wave ?

Dans l'application, lancez l'apprentissage en mode '+'. Appuyez trois fois sur le bouton Réseau en 1,5 seconde. La LED verte confirme la réussite. Pour le retrait, utilisez le mode '-' et répétez la manipulation.

Que faire en cas d'alarme ?

Avertissez tous les occupants, aidez les personnes vulnérables, fermez portes et fenêtres derrière vous, quittez immédiatement les lieux sans utiliser l'ascenseur et appelez les pompiers au 112.

Comment tester le détecteur ?

Appuyez brièvement sur le bouton Test/Mute. Une tonalité d'alarme retentit et la LED rouge clignote. Effectuez ce test après l'installation et régulièrement. Tenez l'appareil à bout de bras pour protéger votre ouïe.

Que signifie un clignotement rouge toutes les 53 secondes ?

En fonctionnement normal, la LED clignote une fois toutes les 53 secondes pour indiquer que l'appareil est prêt. Si elle clignote avec un bip, cela signale une batterie faible. Deux bips indiquent une erreur d'auto-test.

Comment remplacer la pile ?

Tournez le détecteur dans le sens inverse des aiguilles d'une montre pour le retirer de la plaque. Retirez l'ancienne pile et insérez une pile neuve CR123A/CR17335 en respectant la polarité. Remontez et testez l'appareil.

Peut-on désactiver temporairement l'alarme ?

Oui, en appuyant sur le bouton Test/Mute pendant une alarme, le détecteur se met en sourdine pendant 10 minutes. La LED rouge clignote toutes les 10 secondes. Passé ce délai, l'alarme reprend si de la fumée est toujours détectée.

Comment nettoyer le détecteur ?

Aspirez ou soufflez la poussière des fentes d'air. Utilisez une brosse douce si nécessaire. Nettoyez la surface avec un chiffon légèrement humide (eau savonneuse). Ne jamais utiliser de produits abrasifs ou laisser pénétrer de l'eau à l'intérieur.

Quelle est la durée de vie du détecteur ?

Le détecteur doit être remplacé au plus tard 10 ans après sa mise en service en raison du vieillissement des composants électroniques et de l'encrassement inévitable de la chambre de mesure.

Comment réinitialiser le détecteur aux paramètres d'usine ?

Retirez la pile, puis appuyez et maintenez le bouton Réseau enfoncé pendant 10 secondes. L'appareil revient aux réglages d'usine. Cette opération efface la connexion Z-Wave.

MODE D'EMPLOI SHRM10000 ABUS

Z-Wave Détecteur de fumée

entrée en fonction ....3

consignes de sécurité ....5

étendue de la fourniture 7

caractéristiques du dispositif 8

Caractéristiques techniques....9

Principe fonctionnel et caractéristiques .... 10

Comportement en cas d'alarme 11

implantation 11

Installation et mise en service....15

Affichage et fonction....18

Entretien et maintenance 21

caution 24

aliénation 25

Déclaration de conformité 26

déclaration de performance 26

entrée en fonction

Remarques sur le mode d'emploi

Cher client,

Nous sommes heureux que vous ayez choisi notre produit et nous vous remercions de votre confiance ! Tu as fait un bon choix.

Ce détecteur de fumée (ci-après dénommé "dispositif") a été développé et fabriqué avec le plus grand soin pour vous aider à prendre conscience à temps des risques d'incendie. Veuillez lire ce mode d'emploi dans son intégralité et respecter toutes les consignes, afin d'assurer la meilleure manipulation possible de l'appareil.

Ce livret est destiné à servir d'instructions d'installation et d'entretien.

Utilisation conforme

N'utilisez l'appareil qu'aux fins pour lesquelles il a été construit et conçu ! Toute autre utilisation est considérée comme non conforme !

Cet appareil ne doit être utilisé que dans les buts suivants :

- Détection d'incendie et de fumée dans les foyers privés

Le détecteur de fumée Z-Wave est également conçu pour être utilisé avec une passerelle Z-Wave.

Limitation de responsabilité

Vos droits se limitent à la réparation ou au remplacement de ce produit tel que livré. ABUS Security Center n'assume aucune responsabilité pour tout dommage spécial, accessoire ou consécutif, y compris, mais sans s'y limiter, la perte de revenus, la perte de profit, les restrictions dans l'utilisation du logiciel, la perte ou la récupération des données, les coûts de remplacement de l'équipement, les temps d'arrêt, les dommages matériels et les réclamations de tiers, à la suite de l'utilisation du logiciel et en relation avec l'utilisation du logiciel. a. la garantie, contractuelle, légale ou les réclamations pour dommages nonobstant d'autres dispositions de garantie limitée ou implicite ou dans le cas où la garantie limitée ne s'applique pas, l'étendue de la responsabilité d'ABUS Security Center est limitée au prix d'achat du produit.

Le contenu de ce manuel peut être modifié sans préavis.

consignes de sécurité

explication des symboles

Les symboles suivants sont utilisés dans le manuel ou sur l'appareil :

figure emblém atique	mot de signalement	gravité
	péril	Avertissement de blessures ou de risques pour la santé.
	péril	Avertissement de danger de blessures ou de risques pour la santé dus à la tension électrique.
	Important	Consignes de sécurité concernant les dommages éventuels de l'appareil/accessoires.
	conseils	Avis de renseignements importants.

Papier d'emballage

• Tenir les enfants à l'écart des matériaux d'emballage et des petites pièces - danger d'étouffement !
• Retirez tout matériau d'emballage avant d'utiliser l'appareil.

informations sur la batterie

L'appareil est alimenté par une pile au lithium 3 V remplaçable.

• Une forte chaleur directe peut endommager les batteries. Ne placez pas l'appareil sur des sources de chaleur (p. ex. radiateurs) ou sous la lumière directe du soleil.
• La batterie ne peut pas être rechargée.
• La batterie ne doit être retirée que pour le remplacement, sinon l'appareil ne peut pas émettre un signal d'avertissement en cas d'urgence.
• Nous recommandons l'utilisation du type de batterie suivant : "EVE CR17335 3V (CR123A)".
• Après le remplacement de la batterie, un test de l'appareil est absolument nécessaire.

fonction de l'instrument

Veuillez observer les points suivants pour assurer le bon fonctionnement de l'appareil :

• L'appareil ne doit pas être recouvert !
- L'appareil ne doit pas être peint ou recouvert de papier peint !
- Vous ne devez en aucun cas ouvrir ou réparer l'appareil. Si vous ne le faites pas, la garantie sera annulée.
- Si l'appareil est tombé ou a été endommagé, il ne doit pas être utilisé.

étendue de la fourniture

• Détecteur de fumée ABUS, batterie incluse
• manuel d'utilisation
• matériel de montage

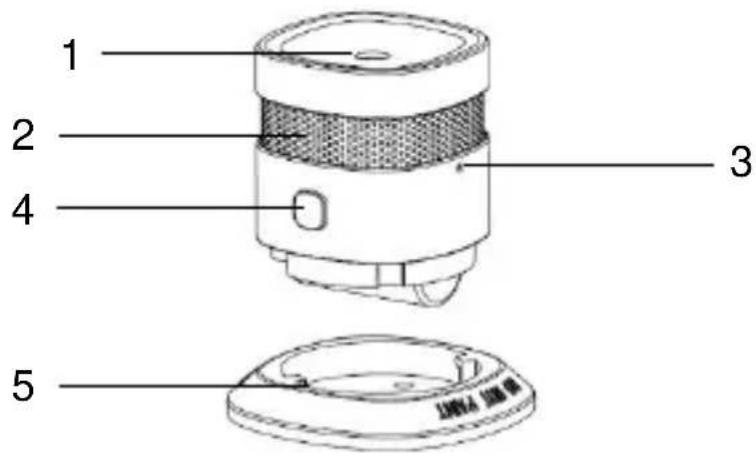

caractéristiques du dispositif

Non.	étiqueter	commentaire
1	sortie sonore
2	entrée de fumée clé réseau
3		Pour l'auto-apprentissage/apprentissage sur une passerelle Z-Wave et la réinitialisation d'usine.
4	Bouton Test/Mute Témoin de contrôle (LED)	Le témoin de contrôle se trouve sous le bouton de test/mute et s'allume.
5	panneau de montage	Avec trous de fixation

Caractéristiques techniques

• alimentation électrique	DC3V CR123A (CR17335) Pile au lithium (remplaçable)
• détection de fumée	réflexion photoélectrique
• appel de courant	<10 μA (veille) ||| <90 mA (alarme)
• température de fonctionnement	0 à 40°C
• humidité atmosphérique	< 95 % (sans condensation)
• pression acoustique	85 dB (A)@3 m
• Fonction de sourdine de l'alarme	10 minutes ou moins
• zone de couverture	max. 40 m2 dans une pièce
• lieu de montage	Plafond (uniquement à l'intérieur)
• fréquence radio	868,42 MHz
• mailles	Réseau ad hoc Z-Wave Ad-Hoc Network
• puissance de transmission	dbm < 4,5
• mensurations	60x60x49.2mm

Principe de fonctionnement et caractéristiques de performance

• Les gaz, les vapeurs, la chaleur et les flammes ne sont pas détectés par le détecteur de fumée !
• Les personnes malentendantes peuvent ne pas être en mesure d'entendre l'alarme ! Pour un tel cas, il existe des détecteurs avec signalisation optique supplémentaire !
• Un rayonnement électromagnétique particulièrement élevé peut nuire au fonctionnement du détecteur. Par conséquent, n'installez pas le détecteur à proximité d'appareils émettant des rayonnements électromagnétiques ou à proximité d'aimants.
• Le détecteur de fumée fonctionne selon le principe optique (réflexion photoélectrique) et dispose d'une chambre de mesure dans laquelle les particules de fumée pénétrantes sont mesurées.
• Si le seuil d'alarme est dépassé, une alarme sonore retentit.
• Si le seuil d'alarme est dépassé, une alarme sonore retentit.

Comportement en cas d'alarme

(1) Avertir tous les colocataires
(2) Aider les enfants, les handicapés, les personnes âgées et les malades.
(3) Fermez toutes les fenêtres et portes derrière vous.
(4) Quittez la maison immédiatement.
(5) N'utilisez pas d'ascenseurs.
(6) Appelez les pompiers au 112.

implantation

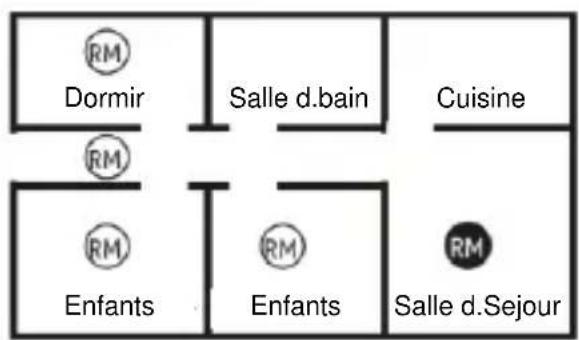

Abb. 2

Dormir Enfants

Salle Sejour Cuisine

Chaufferie Ouvroir

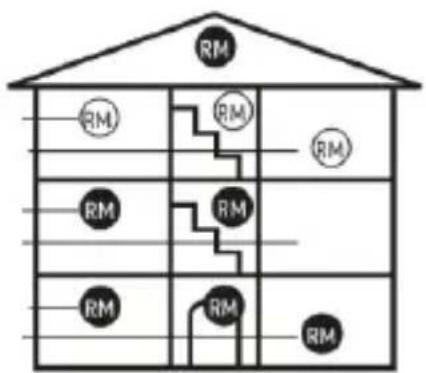

Les détecteurs de fumée devraient être installés a minimum dans toutes les chambres à coucher, les chambres d'enfants et les couloirs qui servent de voies d'évacuation, au milieu de chaque pièce, exclusivement au plafond (pas de montage mural) (Fig. 2), à condition qu'aucun des cas particuliers ne s'applique.

Choisir l'emplacement de montage le plus élevé avec une distance minimale de 50 cm par rapport aux murs, meubles et lampes environnants. Il est possible d'obtenir un équipement opRM al si les appareils sont également installés dans toutes les autres pièces et dans les cages d'escalier. Dans les salles de bain (salle de bain, toilettes, etc.), un détecteur de fumée n'est généralement pas nécessaire en raison du faible risque d'incendie.

Veuillez noter les graphiques dans ce manuel !

Choix de l'emplacement Cas particuliers

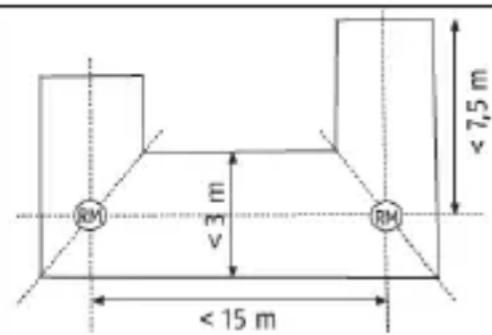

Installation dans le couloir d'une largeur < 3 m

• Distance maximale aux faces frontales : 7,5 m
• Distance maximale du détecteur au détecteur : 15 m
• Installation sur la ligne d'onglet des croisements, jonctions et zones d'angle.

Montage dans des pièces en L

• Surface totale < 60 m² : Attaché à la ligne d'onglet.
• Superficie totale > 60 m² : Chaque côté est traité comme une pièce indépendante.

olives

• Pour les solives de plafond > 0,2 m et une surface totale inférieure à 36 m², l'installation se fait au milieu de la pièce, soit sur la solive, soit sur le panneau de plafond.
• Pour les solives de dalle > 0,2 m et une surface totale > 36 m², l'installation se fait au centre de chaque dalle et non sur les solives.

Galeries et plates-formes

- Pour les galeries et les piédestaux d'une longueur et d'une largeur > 2 m et d'une surface totale > 16 m², un détecteur de fumée supplémentaire est installé au centre de la surface.

toits inclinés

• Il n'y a pas de réglementation spéciale pour les pentes dont l'angle d'inclinaison est inférieur à 20°.
• Pour les toits inclinés au-dessus de >20°, le montage s'effectue à une distance de 0,5 m - 1 m du point le plus haut.

toits partiellement inclinés

• Les pentes partielles de toit avec une surface de plafond horizontale d'une largeur inférieure à 1 m doivent être traitées comme des pentes de toit.
• Pour les toits partiellement inclinés avec une surface de plafond horizontale d'une largeur > 1 m, le montage s'effectue au centre de la surface horizontale.

Où le détecteur de fumée ne devrait pas être installé

• à l'extérieur (utilisation uniquement dans des pièces fermées) ;
• Dans une hauteur d'installation > 6 mètres
• dans les pièces où l'alarme peut être déclenchée par des perturbations (vapeur, condensation, fumée "normale", brouillard, poussière, saleté ou graisse) ;
• à côté d'une sortie d'air ou d'ouvertures de ventilation similaires (courants d'air) ;
• dans les zones où la température peut être inférieure à 0 °C ou supérieure à 40 °C.

Installation et mise en service

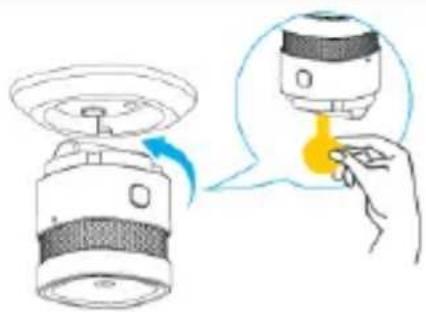

Pour monter le détecteur au plafond, suivez les étapes suivantes dans l'ordre indiqué :

1. Retirez le détecteur de fumée de la base du boîtier en le tournant dans le sens inverse des aiguilles d'une montre.
2. Retirez la bande d'isolation pour alimenter l'appareil.

Teach-in / teach-out à la passerelle

· Appuyez sur la touche "+" de l'application pour lancer le processus d'apprentissage. Sélectionnez l'appareil correspondant dans la liste.
· Selon les instructions de l'application : Appuyez trois fois sur le bouton réseau en 1,5 secondes. La LED verte s'allume et un message correspondant dans l'application confirme que l'apprentissage est réussi. (dans les 30 secondes maximum)
· Pour apprendre l'appareil, appuyez sur la touche "-" dans l'application, suivez les instructions et appuyez trois fois sur la touche réseau en 1,5 secondes. La LED verte s'allume 6 pour confirmer le succès de l'apprentissage.

assemblage

Lors du marquage des trous de perçage, veillez à ce qu'il n'y ait pas de lignes/câbles électriques, tuyaux ou autres composants importants derrière le lieu d'installation !

1. Fixez la plaque de montage au plafond à l'aide des vis. (recommandé)
2. Alternative : Desserrer le couvercle de la colle double face et coller la plaque de montage au plafond.
3. Fixez l'appareil à la plaque de montage en le tournant dans le sens des aiguilles d'une montre.

Le non-respect des instructions relatives au choix du site et à l'installation peut entraîner des blessures, par exemple en cas de chute des détecteurs de fumée.

Affichage et fonction

état normal

Dans l'état normal, la LED de contrôle rouge clignote une fois toutes les 53 secondes pour indiquer que le détecteur est prêt à fonctionner.

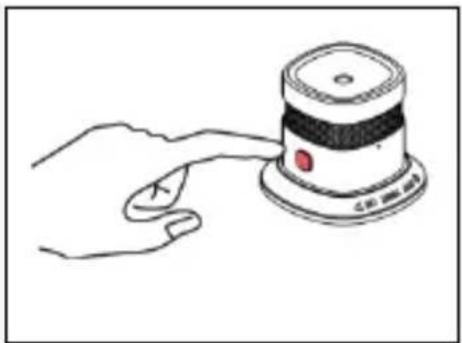

Test de l'électronique de l'appareil

Vérifiez régulièrement le fonctionnement du détecteur de fumée en appuyant sur la touche Appuyez sur la touche Test/Mute. La tonalité d'avertissement retentit et la LED rouge clignote. Cela ne signifie pas que de la fumée de feu est présente dans l'air ambiant, mais confirme plutôt le bon fonctionnement du détecteur de fumée.

Il est essentiel de tester le fonctionnement du détecteur après l'installation. De plus, un contrôle régulier est recommandé.

Pour protéger votre ouïe, gardez une longueur de bras loin de l'appareil !

Appuyez brièvement sur le bouton Test/Mute pour effectuer un test.

Batterie faible

Si la tension de la batterie du détecteur tombe en dessous d'une certaine valeur, le détecteur le signale en faisant clignoter la LED rouge et un signal d'avertissement sonore (toutes les 53 secondes) Lorsque ce signal d'avertissement retentit, la batterie du détecteur doit être remplacée immédiatement par une batterie neuve.

Dès le premier signal d'avertissement de batterie, le détecteur est toujours prêt à fonctionner et entièrement fonctionnel pendant au moins 7 jours !

Auto-test avec message d'erreur automatique

Le détecteur de fumée effectue un autotest périodique.

Si la sensibilité de déclenchement du détecteur tombe en dessous d'un seuil minimum requis (par exemple en raison d'un encrassement excessif de la chambre de détection de fumée), la LED rouge s'allume toutes les 53 secondes et un signal sonore d'avertissement retentit deux fois.

Si le message d'erreur ne peut être éliminé par le nettoyage du détecteur, le détecteur doit être remplacé immédiatement (voir"Entretien et maintenance") !

État de l'alarme : Fumée

Si de la fumée est détectée, une tonalité d'alarme forte et pulsée retentit et la LED rouge clignote simultanément à de courts intervalles. Dans ce cas, procédez comme décrit dans le chapitre "Comportement en cas d'alarme".

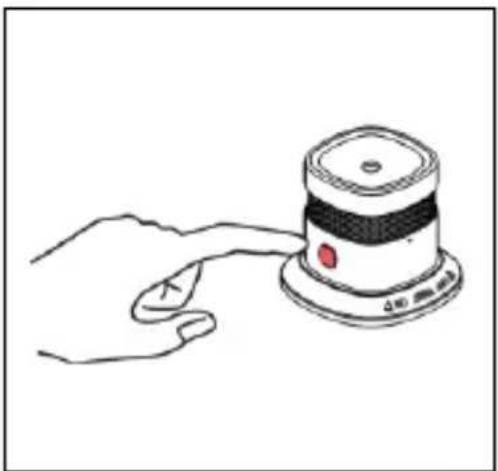

Fonction de sourdine de l'alarme

Si le détecteur est en mode alarme, l'alarme sonore peut être désactivée pendant 10 minutes en appuyant sur le bouton de test/mute.

Si la fonction mute est active, la LED rouge clignote toutes les 10 secondes.

Si de la fumée d'incendie est encore détectée dans la chambre de fumée après l'expiration de la période d'inhibition de 10 minutes, l'alarme sonore retentit à nouveau.

Entretien et maintenance

Que faire en cas d'alerte de tromperie ?

Les causes possibles des alarmes de tromperie sont : Travaux de soudage et de coupe, brasage et autres travaux à chaud, sciage et meulage, poussière causée par des mesures de construction ou des travaux de nettoyage, influences électromagnétiques extrêmes, fluctuations de température qui conduisent à la condensation de l'humidité de l'air dans le détecteur.

- En cas de travaux à proximité du détecteur provoquant une fausse alarme, il convient de le couvrir temporairement ou de l'enlever. Après l'achèvement des travaux, l'état de fonctionnement d'origine doit être restauré et vérifié !

épuration

Conformément à la norme d'application allemande DIN 14676, le fonctionnement de chaque détecteur de fumée installé doit être régulièrement vérifié et assuré par des mesures de maintenance.

Cela comprend une inspection au moins une fois tous les 12 ± 3 mois, y compris l'entretien et les essais fonctionnels des signaux d'avertissement.

Les résultats et les mesures doivent être documentés en conséquence.

• Les détecteurs de poussière doivent être nettoyés. Les dépôts de poussière dans les fentes d'air du détecteur peuvent être aspirés ou soufflés.
• Si nécessaire, la poussière peut être éliminée à l'aide d'une brosse.
• La surface peut être nettoyée avec un chiffon légèrement humidifié à l'eau savonneuse.
• Veillez à ce qu'aucune eau ne pénètre à l'intérieur de l'appareil ! Ne pas nettoyer l'appareil dans le lave-vaisselle !
• N'utilisez pas de produits de nettoyage tranchants, pointus, abrasifs, caustiques, chimiques ou de brosses dures !

entretien

• Les composants électroniques de chaque détecteur de fumée sont soumis à des processus de vieillissement. De plus, les moustiquaires et les chambres de mesure de fumée se salissent inévitablement avec le temps.
• Afin de pouvoir garantir le bon fonctionnement de chaque détecteur de fumée, il doit être remplacé au plus tard 10 ans après la mise en service !

remplacement des piles

1. Tournez l'appareil dans le sens inverse des aiguilles d'une montre, retirez-le de la plaque de montage et retirez la batterie.
2. Insérez une pile neuve, assurez-vous que la polarité est correcte.
3. Testez le détecteur de fumée. Pour ce faire, appuyez sur le bouton Test. La tonalité d'alarme retentit et signale ainsi le bon fonctionnement du détecteur de fumée.
4. Tournez à nouveau l'appareil dans le sens des aiguilles d'une montre sur la plaque de montage.

Réinitialiser les réglages d'usine

Retirez la batterie. Appuyez sur le bouton Réseau et maintenez-le enfoncé 10 seconds. L'appareil revient aux réglages d'usine.

• Les produits ABUS sont conçus, fabriqués et testés avec le plus grand soin conformément à la réglementation en vigueur.
• La garantie ne couvre que les défauts imputables à des défauts de matériaux ou de fabrication au moment de la vente. S'il y a des preuves d'un défaut de matériel ou de fabrication, le détecteur de fumée sera réparé ou remplacé à la discrétion du garant.
• Dans ces cas, la garantie prend fin à la fin de la période de garantie initiale de 2 ans. D'autres droits sont expressément exclus.
• Les piles fournies sont exclues de la garantie.
• ABUS n'est pas responsable des défauts et dommages causés par des influences extérieures (par ex. transport, force, mauvais fonctionnement), une utilisation inappropriée, l'usure normale ou le non-respect de ces instructions.

• Si une réclamation au titre de la garantie est revendiquée, le reçu d'achat original avec la date d'achat et une brève description écrite du défaut doit être joint au dispositif d'alarme anti-fumée auquel il faut s'opposer.
• Si vous remarquez un défaut dans le détecteur de fumée qui était déjà présent au moment de la vente, veuillez contacter votre vendeur directement dans les deux premières années.

aliénation

Éliminer l'appareil conformément à la directive européenne 2012/19/EU - DEEE (déchets d'équipements électriques et électroniques). Si vous avez des questions, veuillez contacter l'autorité locale responsable de l'élimination des déchets. Vous pouvez obtenir des informations sur les points de collecte de vos appareils usagés, par exemple auprès des autorités locales, des entreprises locales d'élimination des déchets ou de votre revendeur.

Déclaration de conformité

ABUS Security-Center déclare par la présente que le(s) produit(s) ci-joint(s) est conforme aux directives suivantes concernant le(s) produit(s) :

Directive RED 2014/53/UE,

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.abus.com/product/Artikelnummer ("numéro d'article" dans le lien doit être remplacé par le numéro d'article du (des) produit(s) joint(s).

Il peut également être obtenu à l'adresse suivante : ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, ALLEMAGNE

déclaration de performance

Ce détecteur de fumée a été testé et certifié comme produit de construction conformément à l'UE 305/2011. La production est contrôlée par des contrôles réguliers et indépendants afin de s'assurer que les exigences légales et normatives sont respectées.

La déclaration de performance SHRM10000#2018 peut être consultée sur www.abus.com/ger/Service/Leistungserklaerungen

SHRM10000

Z-Wave Rookmelder
