Produkttype	Z-Wave røgdetektor
Mærke	ABUS
Model	SHRM10000
Kategori	Smart hjem
Dimensioner (L x B x H)	60 x 60 x 49,2 mm
Strømforsyning	Udskifteligt lithiumbatteri 3 V CR123A (CR17335)
Strømforbrug ved standby	<10 μA
Strømforbrug ved alarm	<90 mA
Detektionsteknologi	Foto-elektrisk refleksion (optisk)
Lydtryk	85 dB(A) ved 3 m
Dækningsområde	Maks. 40 m² pr. rum
Driftstemperatur	0 °C til 40 °C
Luftfugtighed	<95 % (ikke kondenserende)
Radiofrekvens	868,42 MHz
Protokol	Z-Wave (ad hoc-netværk)
Sendeeffekt	<4,5 dBm
Monteringssted	Loft (kun indendørs)
Slumrefunktion	10 minutter (via Test/Mute-knap)
Selvtest	Periodisk med fejlmeddelelse
Indikator for lavt batteri	Blinkende rød LED + bip hver 53. sekund
Fabriksnulstilling	Hold Netværksknappen inde i 10 sekunder (batteri fjernet)
Levetid	10 år efter ibrugtagning
Vedligeholdelse	Rengøring af luftspalter ved sugning/blæsning; inspektion hver 12 ± 3 måneder
Reservedele	Udskifteligt batteri CR123A (CR17335); medfølgende batteri er ikke garanteret

Ofte stillede spørgsmål - SHRM10000 ABUS

Hvor skal ABUS SHRM10000 røgdetektoren installeres?

Installer den udelukkende i loftet, mindst 50 cm fra vægge, møbler og lamper. Placer den i soveværelser, gange og flugtveje. Undgå badeværelser, områder med træk eller ekstreme temperaturer.

Hvordan parres detektoren med en Z-Wave gateway?

I appen start indlæring i tilstanden '+'. Tryk tre gange på Netværksknappen inden for 1,5 sekund. Grøn LED bekræfter succes. For fjernelse bruges tilstanden '-' og gentag handlingen.

Hvad gør man ved alarm?

Advar alle beboere, hjælp sårbare personer, luk døre og vinduer bag dig, forlad straks stedet uden at bruge elevatoren, og ring til brandvæsenet på 112.

Hvordan tester man detektoren?

Tryk kort på Test/Mute-knappen. En alarmtone lyder, og den røde LED blinker. Udfør testen efter installation og regelmæssigt. Hold enheden på armslængde for at beskytte din hørelse.

Hvad betyder en rød blink hver 53. sekund?

Ved normal drift blinker LED'en en gang hvert 53. sekund for at indikere, at enheden er klar. Hvis den blinker med et bip, angiver det lavt batteri. To bip indikerer en selvtestsfejl.

Hvordan udskifter man batteriet?

Drej detektoren mod uret for at fjerne den fra pladen. Tag det gamle batteri ud og indsæt et nyt CR123A/CR17335 batteri med korrekt polaritet. Saml og test enheden.

Kan alarmen midlertidigt deaktiveres?

Ja, ved at trykke på Test/Mute-knappen under en alarm sættes detektoren på slumre i 10 minutter. Den røde LED blinker hvert 10. sekund. Efter denne tid genoptages alarmen, hvis der stadig detekteres røg.

Hvordan rengør man detektoren?

Sug eller blæs støv væk fra luftspalterne. Brug om nødvendigt en blød børste. Rengør overfladen med en let fugtig klud (sæbevand). Brug aldrig slibende produkter eller lad vand trænge ind i enheden.

Hvad er detektorens levetid?

Detektoren skal udskiftes senest 10 år efter ibrugtagning på grund af ældning af elektroniske komponenter og uundgåelig tilsmudsning af målekammeret.

Hvordan nulstilles detektoren til fabriksindstillingerne?

Fjern batteriet, tryk derefter på Netværksknappen og hold den inde i 10 sekunder. Enheden vender tilbage til fabriksindstillingerne. Denne handling sletter Z-Wave-forbindelsen.

BRUGSANVISNING SHRM10000 ABUS

Betjeningsvejledning

DK

Betjeningsvejledning

DK

Betjeningsvejledning

DK

Betjeningsvejledning

DK

Betjeningsvejledning

DK

Betjeningsvejledning

DK

Sikkerhedsanvisninger 5

Indhold i kassen 7

Udstyrets specifikationer 8

Tekniske data....9

Funktionsprincip og funktioner 10

Adfærd i tilfælde af alarm....11

Valg af placering 11

Display og funktion....18

Bemærkninger vedr. betjeningsvejledningen

Kære kunde

Vi er glade for, at du har besluttet dig for vores produkt, og vi takker for din tillid! Du har truffet et godt valg.

Denne røgalarm (efterfølgende kaldet "udstyret") er udviklet og fremstillet med største grundighed for at bidrage til, at du bliver opmærksom på faren ved brand i rette tid. Læs denne betjeningsvejledning grundigt, og overhold alle henvisninger, da du dermed opnår den bedste brug af udstyret.

Dette hæfte er beregnet som monterings- og vedligeholdelsesvejledning.

Korrekt anvendelse

Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver anden anvendelse anses for at være ukorrekt!

Udstyret må kun bruges til følgende formål:

- Ild- og røgdetektion i private husholdninger

Derudover er det meningen, at denne Z-Wave røgalarm anvendes sammen med en Z-Wave Gateway.

Begrænsning af ansvar

Dine rettigheder begrænser sig til reparation eller erstatning af produktet, som det blev leveret. ABUS Security-Center påtager sig intet ansvar for specielle, forbigående opståede skader eller følgeskader, inklusive, men ikke begrænset til opståede indtægtstab, tab af fortjeneste, begrænsninger ved anvendelse af software, tab eller genskabelse af data, omkostninger til erstatningsanordninger, nedetid, materielle skader og krav fra tredjemand, som følge af bl.a.

kontraktmæssige, lovmæssige eller erstatningsretlige istandsættelseskrav opstået af garantien, uagtet andre begrænsede eller ved lov forudsatte garantibestemmelser, eller i tilfælde af, at den begrænsede garanti ikke gælder, begrænser erstatningsansvaret for ABUS Security Center sig til købsprisen på produktet.

Indholdet i denne vejledning kan ændres uden forudgående varsel.

© ABUS Security-Center GmbH & Co. KG, 10/2018

Sikkerhedsanvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen og på udstyret:

Symbol	Signalord	Betydning
	Fare	Advarsel mod fare for kvæstelser eller for dit helbred.
	Fare	Advarsel mod fare for kvæstelser eller for dit helbred som følge af elektrisk spænding.
	Vigtigt	Advarsler om mulige skader på udstyret/tilbehøret.
	Bemærk	Bemærkninger om vigtige informationer.

Emballage

• Sørg for at holde emballage og smådele væk fra børn – fare for kvælning!
• Inden anvendelsen af udstyret skal al emballage fjernes.

Batterihenvisninger

Udstyret forsynes gennem et udskifteligt 3 V lithiumbatteri.

• Direkte, stærk varme kan beskadige batterierne. Undlad derfor at stille udstyret på varmekilder (f.eks. radiatorer) eller i direkte sollys.
• Batteriet kan ikke genoplades
• Batteriet bør kun fjernes, når det skal udskiftes, da udstyret ellers i nødstilfælde ikke vil kunne afgive noget alarmsignal.
• Vi anbefaler anvendelsen af følgende batteritype: "EVE CR17335 3V (CR123A)"
• Efter udskiftning af batteriet er det absolut nødvendigt at udføre en batteritest.

Udstyrets funktion

For at sikre at enheden fungerer korrekt, skal følgende punkter overholdes:

• Udstyret må ikke dækkes til!
• Udstyret må ikke males over eller dækkes med tapet!
• Du må under ingen omstændigheder åbne eller reparere udstyret. Hvis dette ikke overholdes, bortfalder garantien.
• Udstyret må ikke længere anvendes, hvis det er faldet på gulvet eller har fået andre skader.

Indhold i kassen

• ABUS-røgalarm inkl. batteri
- Betjeningsvejledning
• Installationsmateriale

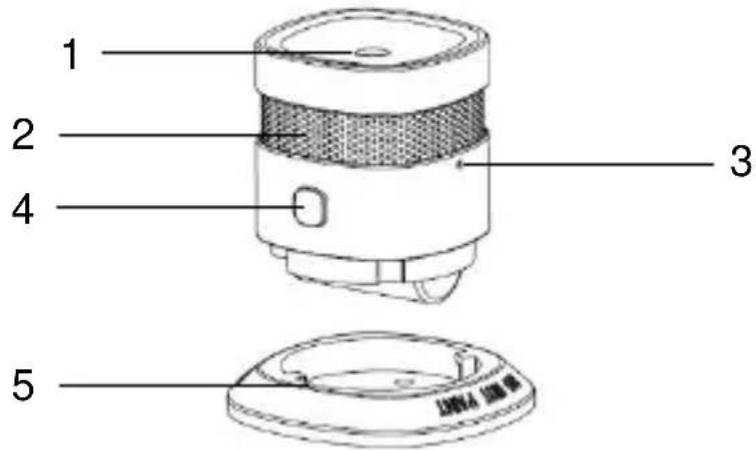

Udstyrets specifikationer

No	Betegnelse	Kommentar
1	Lydåbning
2	Røgindtagsåbning
3	Netværkstaster	Til at indlære / fjerne på en Z-Wave-gateway og fabriks-reset
4	Test-/stum-tast kontrollys (LED)	Kontrollyset sidder under test-/stum-tasten og skinner igennem.
5	Monteringsplade	Med monteringshuller

Tekniske data

Spændingsforsyning	DC3V CR123A (CR17335) lithiumbatteri (udskifteligt)
Røgdetektion	Fotoelektrisk refleksion
Strømforbrug	<10 μA (standby) || <90 mA (alarm)
Driftstemperatur	0 til 40°C
Luftfugtighed	< 95 % (ikke kondenserende)
Lydtryk	>85 dB (A)@3 m
Frakobling af alarmsignal	< 10 minutter
Registreringsområde	maks. 40 m^2 inden for et rum
Monteringssted	Loft (udelukkende i indendørs rum)
Trådløs frekvens	868.42 MHz
Netværk	Z-Wave ad-hoc netværk
Sendeeffekt	< 4,5 dbm
Mål	60x60x49,2 mm

Funktionsprincip og funktioner

• Gasser, dampe, varme og flammer registreres ikke af den trådløse røgalarm!
• Personer med nedsat hørelse kan muligvis ikke høre alarmen! I sådanne tilfælde udsender alarmen desuden et optisk signal!
• Specielt høje elektromagnetiske strålinger kan påvirke følerens funktion. Undgå derfor at installere føleren i nærheden af udstyr, som udsender elektromagnetisk stråling, eller i nærheden af magneter.
• Røgalarmen fungerer iht. det optiske princip (fotoelektrisk refleksion) og har et målekammer, hvor indtrængende røgpartikler måles.
• Hvis alarmtærsklen overskrides, lyder der en høj, akustisk alarm.
• Hvis alarmtærsklen overskrides, lyder der en høj, akustisk alarm.

Adfærd i tilfælde af alarm

(1) Advar alle beboere
(2) Hjælp børn, handicappede, ældre og syge personer.
(3) Luk alle vinduer og døre bag dig.
(4) Forlad omgående huset.
(5) Brug ikke elevatorer.
(6) Ring til brandvæsenet: tlf. 112.

Valg af placering

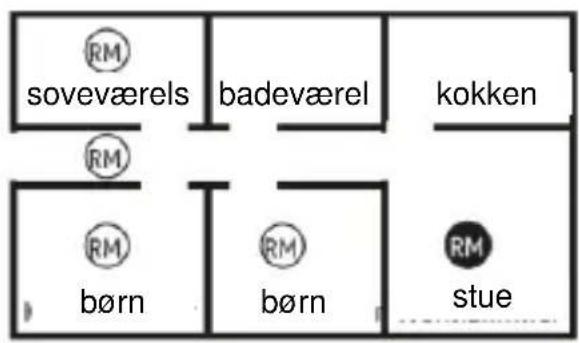

Abb. 2

soveværelse børn

stue køkken

systue varme

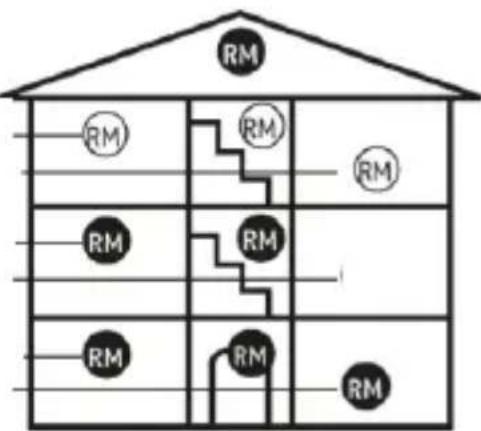

Røgalarmer bør være minimumsudstyr RM i alle soveværelser, børneværelser og gange, der bruges som flugtveje. De skal altid installeres permanent midt i rummet og udelukkende i loftet (ingen vægmontering) (fig. 2), hvis ikke der er tale om et af de særlige tilfælde.

Vælg det højest beliggende monteringssted med en minimumsafstand på 50 cm til omkringliggende vægge, møbler og lamper. Du får en opt RM l installation , hvis udstyret ligeledes installeres i alle øvrige rum såvel som i trappeopgange. I vådrum (bad, toilet osv.) er en røgalarm normalt ikke nødvendig på grund af den lave brandfare.

Bemærk grafikken i denne vejledning!

Valg af placering i særlige tilfælde

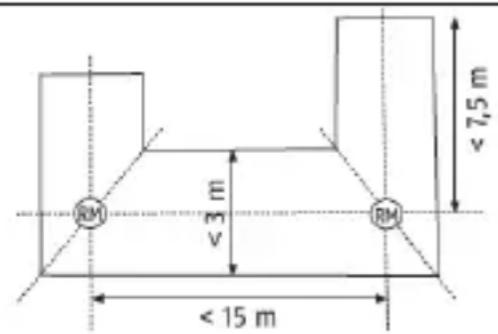

Montering i gange med en bredde < 3 m

• Maksimal afstand til endevæggene: 7,5 m
• Maksimal afstand fra alarm til alarm: 15 m
• Anbringelse ved geringslinjer i krydsninger, forgreninger og hjørneområder

Montering i L-formede rum

• Samlet areal < 60 m²: Anbringelse af geringslinje
• Samlet areal > 60 m²: Hver side behandles som et selvstændigt rum

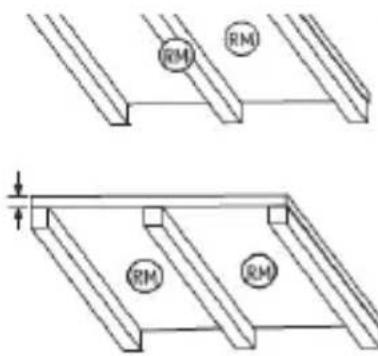

• Til loftsbjælker > 0,2 m og med et samlet areal på < 36 m² er monteringsstedet i midten af rummet, enten på bjælken eller i loftspladen.
• Til loftsbjælker > 0,2 m og med et samlet areal på > 36 m² er monteringsstedet enten midt på bjælken eller midt på loftspladen.

Galerier og afsatser

- Ved gallerier og afsatser med en længde og bredde på > 2 m og et samlet areal på > 16 m² monteres en ekstra røgalarm midt på arealet.

Skrå lofter

• For skrå lofter med en hældningsvinkel <20° er der ingen særlige regler.
• Ved skrå lofter med en hældningsvinkel >20° skal monteringsstedet være i en afstand af 0,5 m - 1 m fra det højeste punkt.

Delvist skrå lofter

• Delvist skrå lofter med et vandret loftsareal med en bredde på < 1 m skal behandles som skrå lofter.
• Ved delvist skrå lofter med et vandret loftsareal med en bredde på > 1 m er monteringsstedet midt på det vandrette areal.

Her bør røgalarmen ikke installeres

• i det fri (anvendelse kun i lukkede rum);
• I en monteringshøjde > 6 meter
• i rum, hvor alarmen kan udløses på grund af forstyrrelser (damp, kondensation, "normal" røg, em, støv, skidt eller fedt);
• ved siden af et luftaftræk eller lignende ventilationsåbninger (trækluft);
• i områder, hvor temperaturen kan falde til under 0 °C eller stige til over 40 °C.

Udfør de følgende trin i den nævnte rækkefølge for at montere føleren i loftet:

1. Løsn røgalarmen ved at dreje husets sokkel mod uret.
2. Fjern isoleringsstrimlen for at forsyne udstyret med strøm.

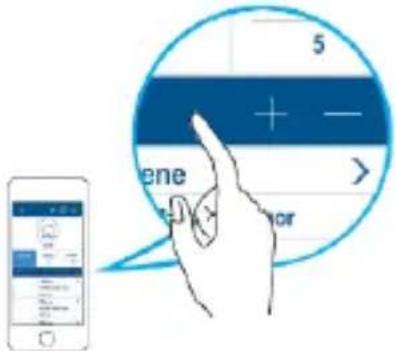

Indlære / fjerne på gateway

Tryk på +-tasten i appen for at starte indlæringsprocessen. Vælg det relevante udstyr på listen.
I henhold til anvisningerne i appen: Tryk i løbet af 1,5 sekunder 3 gange på netværkstasten. Den grønne LED lyser, og en relevant besked i appen bekræfter, at indlæringen lykkedes. (inden for maksimalt 30 sekunder)
For at fjerne indlæringer i udstyret skal du trykke på tasten "-" i appen, følge anvisningerne og trykke på netværkstasten 3 gange i løbet af 1,5 sekunder. Den grønne LED blinker 6 gange for at signalere gennemført fjernelse af indlæring.

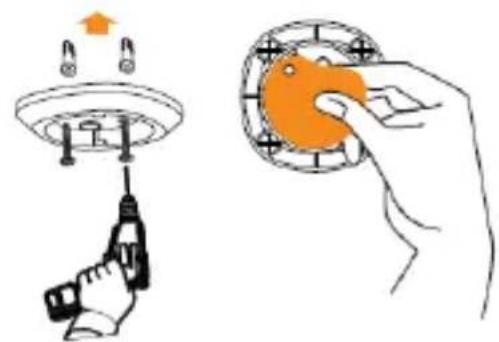

Montering

Kontrollér, at der ikke er elektriske ledninger/kabler, rørledninger eller andre vigtige installationskomponenter bag monteringsstedet, när borehullerne markeres!

1. Fastgør nu montagepladen på loftet med skruerne. (anbefalet)

2. Alternativ: Løsn afdækningen på det dobbeltsidede klisterbånd, og lim montagepladen fast på loftet.

3. Udstyret fastgøres på montagepladen ved at dreje med uret.

Hvis anvisningerne vedr. monteringssted ikke overholdes, er der fare for at komme til skade, f.eks. hvis røgalarmen falder ned.

Display og funktion

Normaltilstand

I normaltilstand blinker den røde kontrol-LED hvert 53. sekund en gang og signalerer, at alarmen er klar til drift.

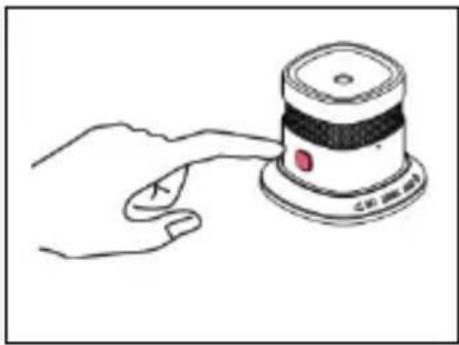

Test af udstyrets elektronik

Kontroller regelmæssigt, at røgalarmen fungerer ved at

trykke på test-/stum-tasten. Advarselstonen høres, og den røde LED blinker.

Dette signalerer ikke, at der er brandrog i rumluften, men bekræfter, at røgalarmen fungerer korrekt

Kontroller altid følerens funktion inden installationen. Desuden anbefales en regelmæssig kontrol.

Hold en afstand på en armlængde til udstyret for at beskytte din hørelse!

Tryk kort på test-/stum-tasten for at gennemføre en test.

Svagt batteri

Hvis batterispændingen på røgalarmen falder til under en vis værdi, signalerer alarmen dette ved, at den røde LED blinker, og der høres et akustisk advarselssignal (hvert 53. sekund). Når dette signal lyder, skal røgalarmens batteri straks udskiftes med et nyt batteri.

Fra det første adverselssignal lyder fra batteriet, er røgalarmen stadig klar til drift og fuldt funktionsduelig i mindst 7 dage!

Selvtest med automatisk fejlmelding

Røgalarmen gennemgår periodiske selvtests.

Hvis røgalarmens aktiveringsfølsomhed falder til under den krævede minimumstærskel (f.eks. ved uforholdsmæssig tilsmudsning af røgmålekammeret), blinker den røde LED hvert 53. sekund, og der høres et akustisk adverselssignal to gange.

Hvis fejlmeldingen ikke kan fjernes ved at gøre føleren ren, skal føleren straks udskiftes (se kapitel "Pleje og vedligeholdelse")!

Alarmtilstand: Røg

Hvis der detekteres brandrøg, lyder der en høj, pulserende alarmtone, og den røde LED blinker samtidigt med korte mellemrum. I dette tilfælde skal du gøre, som det er beskrevet i kapitlet "Adfærd i tilfælde af alarm".

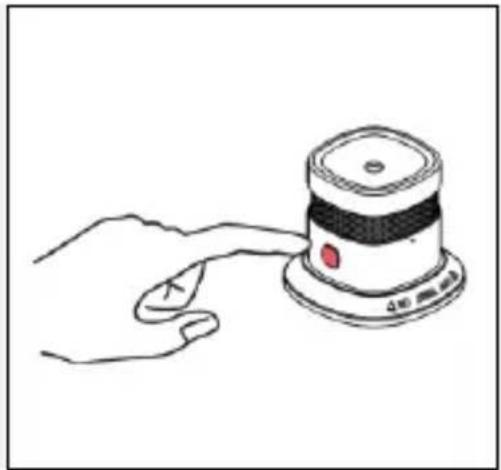

Frakobling af alarmtonen

Hvis alarmen er i alarmtilstand, kan den akustiske alarmering deaktiveres ved at trykke på test-/stum-tasten i 10 minutter.

Hvis frakoblingen af alarmtonen (stumfunktionen) er aktiv, blinker den røde LED hvert 10. sekund.

Hvis der fortsat detekteres brandrog i røgmålekammeret, når de 10 minutters frakobling af alarmtonen er udløbet, lyder der atter en akustisk alarm.

Hvad skal man gøre ved falske alarmer?

Mulige årsager til falske alarmer kan være: Svejsning og adskillelse, lodning og varmt arbejde i øvrigt, savning og slibning, støv fra byggeri eller rengøring, ekstreme elektromagnetiske påvirkninger, temperatursvingninger, som fører til kondensation af luftfugtigheden i føleren.

- Ved arbejde i nærheden af føleren, der kan føre til falsk alarm, bør føleren dækkes til eller fjernes midlertidigt. Når arbejdet er afsluttet, skal følerens oprindelige funktion altid genskabes og kontrolleres!

Rengøring

Iht. den tyske anvendelsesstandard DIN 14676 skal funktionsevnen for alle installerede røgalarmer kontrolles regelmæssigt og garanteres ved hjælp af vedligeholdelse.

Dette indbefatter en inspektion mindst én gang med et interval på 12 ± 3 måneder inkl. vedligeholdelse og funktionskontrol af advarselssignaler.

- Støvede alarmer skal rengøres. Støvaflejringer i alarmens ventilationsåbninger kan suges eller blæses væk.

• Hvis det er nødvendigt, kan støvet fjernes med en pensel.
• Overfladen kan rengøres med en fugtig klud, der er vredet op i sæbevand.
• Sørg for, at der ikke kommer vand ind i udstyret! Udstyret må ikke rengøres i opvaskemaskinen!
• Brug ikke skarpe, spidse, skurende, ætsende rengøringsmidler, kemikalier eller hårde børster!

Vedligeholdelse

• De elektroniske komponenter i alle røgalarmer er udsat for ældningsprocesser. Desuden bliver insektgitter og målekammer tilsmudset med tiden.
• For at garantere at røgalarmen fungerer perfekt, skal den udskiftes senest 10 år efter idrifttagning!

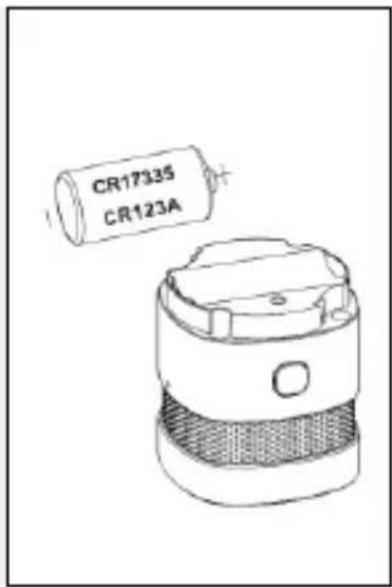

Batteriskift

1. Drej udstyret mod uret, tag det af monteringspladen, og fjern batteriet.
2. Sæt et nyt batteri i, og sørg for, at det vender rigtigt.
3. Test røgalarmen. Tryk på test-tasten for at gøre dette. Alarmtonen lyder og signalerer således, at røgalarmen fungerer, som den skal.
4. Drej igen udstyret med uret fast på monteringspladen.

Nulstil til fabriksindstillinger

Fjern batteriet. Tryk på netværkstasten, og hold den inde 10 sec. Udstyret nulstilles til fabriksindstillingerne.

• ABUS-produkter er udviklet og produceret med største grundighed og kontrolleret efter gældende forskrifter.
• Garantien omfatter udelukkende fejl og mangler, som skyldes materiale- eller produktionsfejl på salgstidspunktet. Hvis der kan dokumenteres en materiale- eller produktionsfejl, repareres eller erstattes røgalarmen efter garantiyderens skøn.
• Garantien ophører i disse tilfælde med udløbet af den oprindelige garantiperiode på 2 år. Der kan ikke stilles yderligere krav.
• De medleverede batterier er ikke omfattet af garantien.
• ABUS hæfter ikke for mangler eller skader, som er opstået som følge af udefrakommende påvirkninger (f.eks. transport, vold, fejlbetjening), ukorrekt anvendelse, normalt slid eller manglende overholdelse af denne vejledning.

• I tilfælde af garantikrav skal den originale kvittering med salgsdato og en kort skriftlig fejlbeskrivelse vedlægges den pågældende defekte røgalarm.
• Hvis røgalarmen har en fejl, som var til stede allerede før købet, skal du henvende dig direkte til forhandleren inden for de første to år.

Bortskaffelse

Bortskaf udstyret iht. EU-direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr WEEE (Waste Electrical and Electronic Equipment). Hvis du har spørgsmål, bedes du henvende dig til de kommunale myndigheder, der er ansvarlige for bortskaffelse. Du kan få oplysninger om indsamlingssteder til dine gamle apparater hos f.eks. de lokale myndigheder, de lokale genbrugsstationer eller hos din forhandler.

Hermed erklærer ABUS Security-Center, at det/de medfølgende produkt(er) opfylder de følgende direktiver, som produktet/-erne vedrører:

Den fuldstændige tekst i EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: www.abus.com/product/artikelnummer ("Artikelnummer" i linket skal erstattes med artikelnummeret for det/de medfølgende produkt(er))

Den kan også rekvireres på følgende adresse: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Ydelseserklæring

Denne røgalarm er kontrolleret og certificeret som byggeprodukt i henhold til forordning EU 305/2011. Produktionen overvåges med regelmæssige og uafhængige kontroller for uændret overholdelse af de lovmæssige og normative forskrifter.

Betjeningsvejledning

DK

Betjeningsvejledning

DK

Säkerhetsanvisningar

Symbolförklaring

Betjeningsvejledning

DK
