SHRM10000 - Smart hem ABUS - Gratis bruksanvisning och manual

Produkttyp	Z-Wave rökdetektor
Märke	ABUS
Modell	SHRM10000
Kategori	Smarta hem
Mått (B x D x H)	60 x 60 x 49,2 mm
Strömförsörjning	Utbytbart litiumbatteri 3 V CR123A (CR17335)
Standbyförbrukning	<10 μA
Larmförbrukning	<90 mA
Detektionsteknik	Fotoelektrisk reflektion (optisk)
Ljudtryck	85 dB(A) på 3 m
Täckningsområde	Max. 40 m² per rum
Drifttemperatur	0 °C till 40 °C
Luftfuktighet	<95 % (utan kondensation)
Radiofrekvens	868,42 MHz
Protokoll	Z-Wave (ad hoc-nätverk)
Sändningseffekt	<4,5 dBm
Monteringsplats	Tak (endast inomhus)
Tystfunktion	10 minuter (via knappen Test/Mute)
Självtest	Periodiskt med felmeddelande
Indikator för låg batterinivå	Blinkande röd LED + pip var 53:e sekund
Fabriksåterställning	Håll nätverksknappen intryckt i 10 s (batteri borttaget)
Livslängd	10 år efter idrifttagning
Underhåll	Rengöring av luftspringor genom sugning/blåsning; inspektion var 12:e ± 3:e månad
Reservdelar	Utbytbart batteri CR123A (CR17335); medföljande batteri ej garanterat

Vanliga frågor - SHRM10000 ABUS

Var ska ABUS SHRM10000 rökdetektorn installeras?

Installera den uteslutande i taket, minst 50 cm från väggar, möbler och lampor. Placera den i sovrum, korridorer och utrymningsvägar. Undvik badrum, områden med drag eller extrema temperaturer.

Hur kopplar jag detektorn till en Z-Wave-gateway?

I appen, starta inlärning i läge '+'. Tryck på nätverksknappen tre gånger inom 1,5 sekund. Grön LED bekräftar framgång. För borttagning, använd läge '-' och upprepa proceduren.

Vad gör jag vid larm?

Varna alla boende, hjälp utsatta personer, stäng dörrar och fönster bakom dig, lämna omedelbart platsen utan att använda hissen och ring brandkåren på 112.

Hur testar jag detektorn?

Tryck kort på knappen Test/Mute. En larmton hörs och den röda LED blinkar. Utför testet efter installation och regelbundet. Håll apparaten på armlängds avstånd för att skydda din hörsel.

Vad betyder en röd blinkning var 53:e sekund?

Vid normal drift blinkar LED en gång var 53:e sekund för att indikera att apparaten är redo. Om den blinkar med ett pip signalerar det låg batterinivå. Två pip indikerar ett självtestfel.

Hur byter jag batteriet?

Vrid detektorn moturs för att ta bort den från plattan. Ta bort det gamla batteriet och sätt i ett nytt CR123A/CR17335-batteri med korrekt polaritet. Montera tillbaka och testa apparaten.

Kan jag tillfälligt stänga av larmet?

Ja, genom att trycka på knappen Test/Mute under ett larm tystas detektorn i 10 minuter. Den röda LED blinkar var 10:e sekund. Efter den tiden återupptas larmet om rök fortfarande detekteras.

Hur rengör jag detektorn?

Sug eller blås bort damm från luftspringorna. Använd en mjuk borste vid behov. Rengör ytan med en lätt fuktad trasa (tvålvatten). Använd aldrig slipande rengöringsmedel eller låt vatten tränga in.

Vad är detektorns livslängd?

Detektorn måste bytas ut senast 10 år efter idrifttagning på grund av åldring av elektroniska komponenter och oundviklig nedsmutsning av mätkammaren.

Hur återställer jag detektorn till fabriksinställningar?

Ta bort batteriet, tryck och håll nätverksknappen intryckt i 10 sekunder. Apparaten återgår till fabriksinställningar. Denna åtgärd raderar Z-Wave-anslutningen.

BRUKSANVISNING SHRM10000 ABUS

Funktionsprincip och prestandaegenskaper 10

Beteende i larmsituationer 11

Platsval....11

Montering och idrifttagning 15

Indikering och funktion 17

Skötsel och underhåll....21

Garanti....24

Avfallshantering....25

Försäkran om överensstämmelse....26

Prestandadeklaration 26

Inledning

Anvisningar till bruksanvisningen

Hej!

Vi är glada för att du har valt vår produkt och tackar för ditt förtroende! Du har gjort ett bra val.

Denna rökdetektor (i nedanstående text "enheten") har utvecklats och tillverkats med största omsorg för att bidra till att du i god tid uppmärksammas på risken för brand. Läs denna bruksanvisning i dess helhet och iaktta alla anvisningar, så att du uppnår bästa möjliga handhavande av enheten.

Detta häfte gäller som monterings- och underhållsanvisning.

Ändamålsenlig användning

Använd enheten endast för det ändamål för vilket den har utvecklats och tillverkats! All annan användning klassas som icke ändamålsenlig!

Denna enhet får bara användas för följande ändamål:

- Brandvarnare eller rökdetektorer i privathushåll

Dessutom kan rökdetektorn Z-Wave används tillsammans med en Z-Wave Gateway.

Ansvarsbegränsning

Dina rättigheter inskränker sig till reparation eller byte av denna produkt i det skick som den levererades i. ABUS Security Center övertar inget ansvar för några speciella, oförutsedda eller påföljande skador, inklusive men inte begränsat till förlust av avkastning eller vinster, inskränkningar vid användning av programvaran, förlust eller återskapande av data, kostnader för utbytesutrustning, stilleståndstider, materiella skador och krav från tredje part till följd av bl.a. utifrån garantin uppstående, avtalsenliga, lagliga eller skadeståndsrättsliga anspråk på återställande, oavsett andra begränsade eller enligt lag underförstådda garantibestämmelser, eller för det fall att denna garantibegränsning inte gäller begränsas ansvarsskyldigheten för ABUS Security Center till produktens inköpspris.

Innehållet i denna bruksanvisning kan ändras utan förvarning.

© ABUS Security-Center GmbH & Co. KG, 08/2018

Följande symboler används i bruksanvisningen och på enheten:

Symbol		Signalord	Innebörd
		Fara	Varning för skade- eller hälsorisker.
		Fara	Varning för skade- eller hälsorisker på grund av elektrisk spänning.
		Viktigt!	Säkerhetsanvisning beträffande eventuella skador på enheten/tillbehöret.
		Hänvisning	Hänvisning till viktig information.

Förpackning

• Håll förpackningsmaterial och smådelar utom räckhåll för barn – kvävningsrisk!
• Avlägsna allt förpackningsmaterial innan enheten används.

Batterianvisningar

Enheten försörjs med ett utbytbart 3 V litiumbatteri.

• Direkt stark värme kan skada batterierna. Placera därför inte enheten på värmekällor (t.ex. värmeelement) eller i direkt solljus.
• Batteriet är inte uppladdningsbart
• Ta endast ut batteriet om det ska bytas ut, annars kan enheten inte avge någon varningssignal i nödsituationer.
• Vi rekommenderar följande batterityp: "EVE CR17335 3V (CR123A)"
• Testa alltid enhetens funktion när batteriet har bytts ut.

Funktion

Observera följande punkter för att apparatens felfria funktion ska garanteras:

• Enheten får inte täckas över!
• Enheten får inte målas över eller täckas med tapeter!
• Enheten får aldrig öppnas eller repareras. Garantin upphör om anvisningarna inte följs.
• Om enheten har ramlat ned eller skadats på annat sätt får den inte längre användas.

Leveransomfång

• ABUS rökdetektor inklusive batteri
- Bruksanvisning
- Installationsmaterial

Produktegenskaper

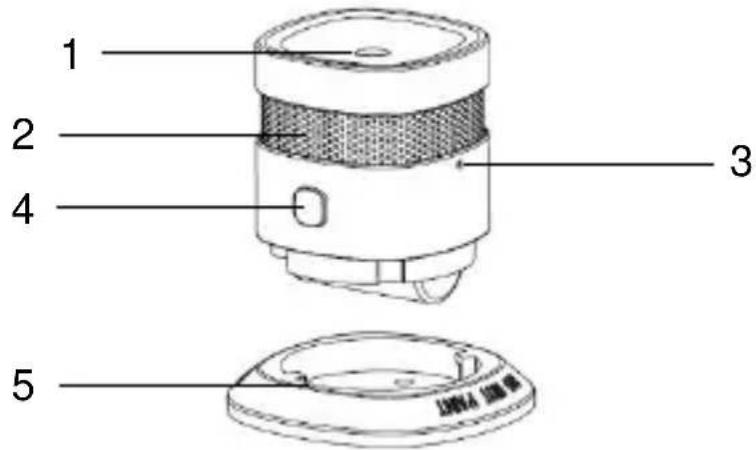

Nr	Beteckning	Kommentar
1	Ljudutgång
2	Rökingång
3	Nätverksknapp	För programmering/avprogrammering med en Z-Wave Gateway och återställning till fabriksskick
4	Test-/mute-knapp med kontrollampa (lysdiod)	Kontrollampan sitter under test-/mute-knappen och lyser permanent.
5	Monteringsplatta	Med monteringshål

Tekniska data

Spänningsförsörjning	DC3V CR123A (CR17335) litiumbatteri (utbytbart)
Rökdetektering	fotoelektrisk reflektion
Strömförbrukning	< 10 μA (standby) || < 90 mA (larm)
Drifttemperatur	0 till 40 °C
Luftfuktighet	< 95 % (icke kondenserande)
Ljudtryck	>85 dB (A)@3 m
Avstängning av ljudet	< 10 minuter
Detekteringsområde	max. 40 m^2 i ett rum
Monteringsplats	taket (endast i rum inomhus)
Trådlös frekvens	868,42 MHz
Nätverk	Z-Wave Ad-Hoc nätverk
Överföringseffekt	< 4,5 dbm
Mått	60x60x49,2 mm

Funktionsprincip och prestandaegenskaper

• Rökdetektorn känner inte av gas, ånga, värme eller glöd/lågor!
• Personer med hörselnedsättning kan eventuellt inte höra larmet! För sådana personer finns detektorer med optisk signalering som komplettering!
• Särskilt stark elektromagnetisk strålning kan försämra detektorns funktion. Undvik därför att installera detektorn i närheten av enheter som avger elektromagnetisk strålning eller i närheten av magneter.
• Rökdetektorn fungerar enligt en optisk princip (fotoelektrisk reflektion) och har en mätkammare där inträngande rökpartiklar mäts.
• Om larmtröskeln överskrids avges ett högljutt akustiskt larm.
• Om larmtröskeln överskrids avges ett högljutt akustiskt larm.

Beteende i larmsituationer

(1) Varna alla medboende
(2) Hjälp barn, funktionshindrade, äldre och sjuka människor.
(3) Stäng alla fönster och dörrar bakom dig.
(4) Lämna genast huset.
(5) Använd inga hissar.
(6) Larma brandkåren: Tel. 112.

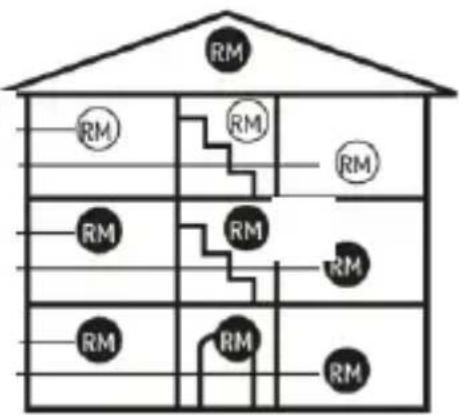

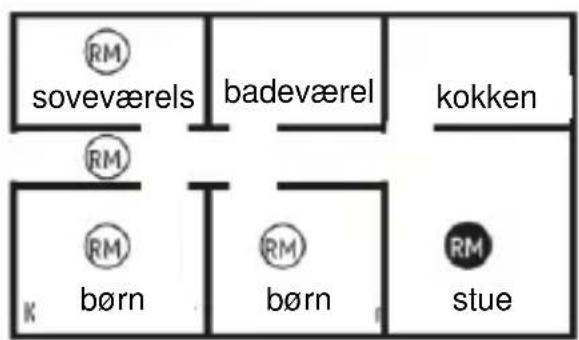

Platsval

Abb. 2

soveværelse børn

stue køkken

systue varme

Rökdetektorer bör installeras som permanent minimiutrustning i alla sovrum, barnkammare och tamburer som fungerar som flyktvägar, alltid i mitten av rummet och endast i taket (ingen montering på väggar) (bild 2), om ingen av de särskilda fallen föreligger.

Välj den högst belägna monteringsplatsen med ett minsta avständ på 50 cm till omkringliggande väggar möbler och lampor. En optimal utrustning får du då enheterna äv RD installeras i alla övriga rum samt i trapphusen. I tvättrummen (badrum, toalett etc.) behövs på grund av den låga brandrisken i regel ingen rökdetektor.

Observera illustrationerna i denna anvisning!

Val av monteringsplats i särskilda fall

Montering i tambur med bredd < 3 m

• Max. avstånd till kortväggarna: 7,5 m
• Max. avstånd mellan två rökdetektorer: 15 m
- Montering på geringslinjen till korsningar, ingångar och hörn

Montering i rum med L-form

• Total golvyta < 60 m²: Montering på geringslinjen
• Total golvyta > 60 m²: Varje sida behandlas som ett enskilt rum

• Om takbjälken > 0,2 m och den totala golvytan < 36 m² monteras enheten mitt i rummet, antingen på takbjälken eller taket.
• Om takbjälken > 0,2 m och den totala golvytan > 36 m² monteras enheterna mitt på ytan mellan två bjälkar och inte på takbjälkarna.

Gallerier och upphöjda golvytor

- I gallerier och upphöjda golvytor med en längd och bredd > 2 m och en total yta > 16 m² måste ytterligare en rökdetektor monteras mitt i taket.

Snedtak

• Om lutningsvinkeln < 20° gäller samma regler som för standardtak.
• Om lutningen > 20° monteras enheten på 0,5 m – 1 m avständ från innertakets högsta punkt.

Delvis sneda tak

• Delvis sneda tak med en horisontell takyta som är < 1 m bred behandlas som snedtak.
• I delvis sneda tak med en horisontell takyta som är > 1 m bred monteras enheten mitt på den horisontella ytan.

Var rökdetektorn inte bör installeras

• i det fria (användning endast i slutna utrymmen),
  • med monteringshöjd > 6 meter,
• i rum där larmet kan utlösas av störningskällor (ånga, kondens, "normal" rök, imma, damm, smuts eller fett),
• bredvid ett luftutsug eller liknande ventilationsöppningar (dragluft),
• i områden där temperaturen kan sjunka till under 0 °C eller stiga till över 40 °C.

Montering och idrifttagning

Utför följande steg i angiven ordningsföljd för att montera detektorn i taket:

1. Lossa rökdetektorn från sockeln genom att vrida den moturs.

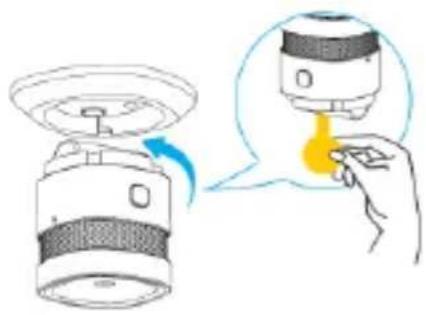

2. Avlägsna isoleringsremsan för att försörja enheten med ström.

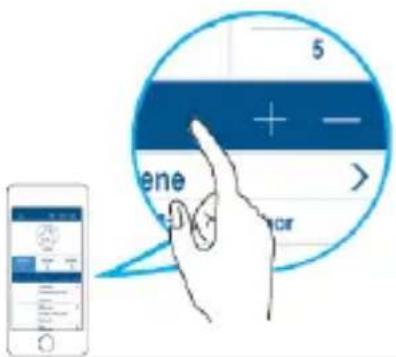

- Tryck på "+"-knappen i appen för att starta programmeringen. Välj motsvarande enhet i förteckningen.

- Följ instruktionerna i appen: Tryck 3 gånger på nätverksknappen inom loppet av 1,5 sekunder. Den gröna lysdioden tänds och ett meddelande i appen bekräftar att programmeringen lyckades (detta sker inom max. 30 sekunder).

- För att avprogrammera enheten trycker du på "-"-knappen i appen. Följ instruktionerna och tryck 3 gånger på nätverksknappen inom loppet av 1,5 sekunder. Den gröna lysdioden blinkar sex gånger för att bekräfta att avprogrammeringen lyckades.

Kontrollera att inga elektriska ledningar/kablar, rörledningar eller andra viktiga installationskomponenter befinner sig bakom monteringsstället när du märker ut borrhålen!

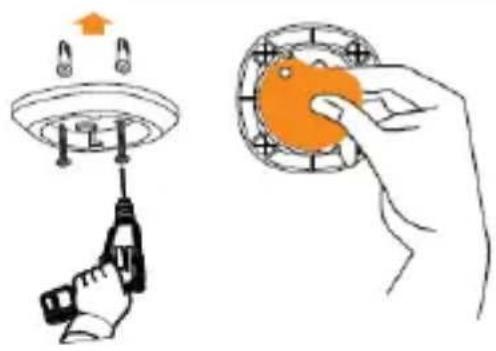

1. Fäst monteringsplattan i taket med hjälp av skruvarna (rekommenderas).
2. Alternativ: Ta bort skyddspappret från den självhäftande klisterremsan och klistra fast monteringsplattan i taket.
3. Fäst enheten på monteringsplattan genom att vrida den medsols.

Om dessa anvisningar om utplacering och montering inte följs kan risk för personskador uppstå, t.ex. genom att rökdetektorer faller ned.

Indikering och funktion

Normaltillständ

Den röda kontrollampan blinkar i normaltillständ en gång var 53:e sekund för att signalera att detektorn är i drift.

Kontrollera att rökdetektorn fungerar som den ska med jämna mellanrum genom att trycka på test-/mute-knappen. En varningston ljuder och den röda lysdioden börjar blinka. Detta signalerar inte att det finns brandrök i luften utan bekräftar bara att rökdetektorn fungerar som den ska

Håll då en armlängds avständ till enheten för att skydda din hörsel!

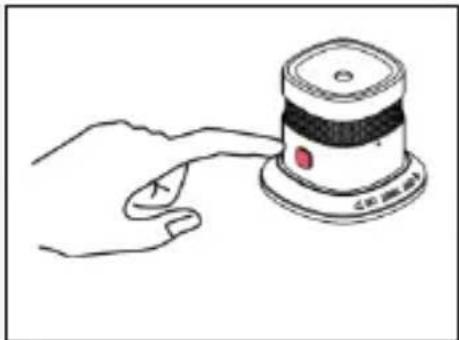

Tryck nu på test-/mute-knappen för att testa enheten.

Svagt batteri

Om batterispänningen i rökdetektorn underskrider en viss nivå indikeras detta genom att den röda lysdioden på enheten blinkar och rökdetektorn avger en ljudsignal (var 53:e sekund). I så fall måste batteriet i rökdetektorn omedelbart bytas ut mot ett nytt.

Rökdetektorn är fortfarande i drift med full funktion i minst 7 dagar från och med att den första batterivarningssignalen avges!

Självtest med automatiskt felmeddelande

Rökdetektorn genomgår periodiskt ett självtest.

Om rökdetektorns utlösningskänslighet faller under en obligatorisk minimitröskel (t.ex. om rökmätkammaren är mycket smutsig) blinkar den röda lysdioden i intervall på 53 sekunder och detektorn avger en varningssignal två gånger.

Om felmeddelandet inte kan åtgärdas genom rengöring av detektorn måste detektorn ofördröjligen bytas ut (se kapitlet "Skötsel och underhåll")!

Larmstatus: Rök

Om brandrök detekteras ljuder en hög, pulserande larmsignal och den röda lysdioden blinkar i samma takt med korta intervall. Gå i så fall tillväga så som beskrivs i kapitlet "Beteende i larmsituationer".

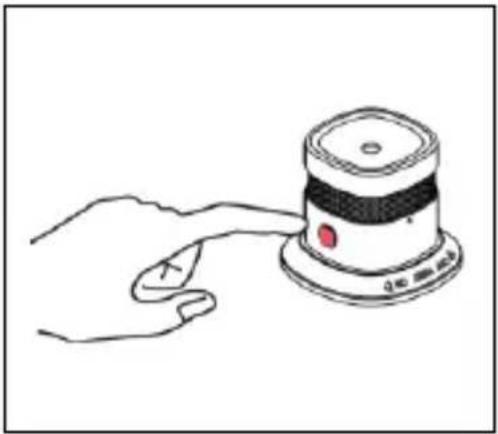

Stänga av ljudet

Om detektorn befinner sig i larmtillständ kan den akustiska larmgivningen avaktiveras genom att test-/mute-knappen hålls intryckt i tio minuter.

Om ljudet är avstängt blinkar den röda lysdioden var tionde sekund.

Om ljudet varit avstängt i tio minuter och rökmätkammaren fortfarande detekterar brandrök aktiveras ljudlarmet igen.

Skötsel och underhåll

Vad gör man vid falsklarm?

Tänkbara orsaker för falsklarm är: Svetsning och separationsarbeten, lödning och heta arbeten, sågning och slipning, damm från byggåtgärder eller rengöringsarbeten, extrem elektromagnetisk inverkan, temperaturvariationer som leder till kondensation av luftens fukt i detektorn.

- Om arbeten som kan framkalla falsklarm utförs i närheten av detektorn ska denna tillfälligt täckas över eller avlägsnas. Efter avslutade arbeten måste dock den ursprungliga funktionsberedskapen ovillkorligen återupprättas och kontrolleras!

Rengöring

Enligt den tyska tillämpningsstandarden DIN 14676 måste funktionsdugligheten hos varje installerad rökdetektor kontrolleras med jämna mellanrum och säkerställas genom underhållsåtgärder.

Detta omfattar besiktningar med 12 ± 3 månaders mellanrum inklusive service och funktionskontroll av varningssignalerna.

Resultat och åtgärder ska dokumenteras på vederbörligt sätt.

• Dammiga detektorer måste rengöras. Dammavlagringar i detektorns ventilationsspringor kan sugas upp eller blåsas bort.
• Vid behov kan dammet avlägsnas med en pensel.
• Ytan kan rengöras med en trasa som fuktats lätt med tvålvatten.
• Se till att det inte tränger in vatten i enheten! Rengör inte enheten i diskmaskin!
• Använd inga vassa eller spetsiga föremål, skurande eller frätande rengöringsmedel, kemikalier eller hårda borstar!

Underhåll

• I varje rökdetektor genomgår de elektroniska komponenterna åldrandeprocesser. Dessutom smutsas insektsskyddsnät och rökmätkammare oundvikligen med tiden.
• För att den intakta funktionen för varje rökdetektor ska kunna garanteras, ska den bytas ut senast tio år efter idrifttagningen!

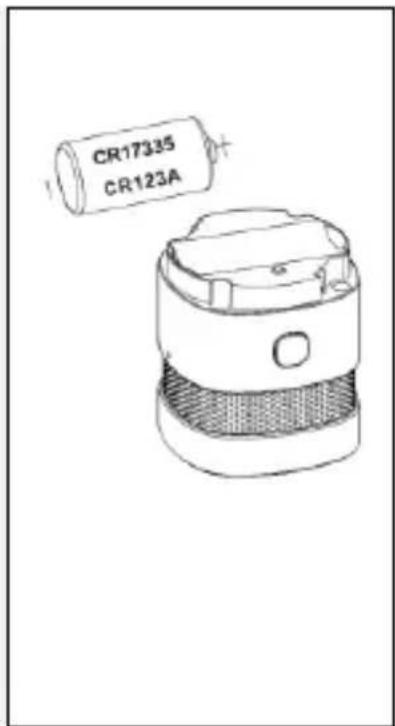

Batteribyte

1. Vrid enheten motsols, ta bort den från monteringsplattan och ta ut batteriet.
2. Sätt i ett nytt batteri och se till att polerna hamnar rätt.
3. Testa rökdetektorn. Detta gör du genom att trycka på testknappen. Larmsignalen avges för att indikera att rökdetektor fungerar som den ska.
4. Sätt fast enheten på monteringsplattan igen genom att vrida den medsols.

Återställa enheten

Ta ut batteriet. Tryck på nätverksknappen och håll den intryckt 10 sec. Enheten återställs till fabriksinställningen.

• ABUS produkter är noggrant utformade, tillverkade och testade enligt gällande föreskrifter.
• Garantin omfattar endast sådana brister som orsakats av material- eller tillverkningsfel som förelåg vid tidpunkten för försäljningen. Om ett påvisbart material- eller tillverkningsfel föreligger, reparerar eller ersätter garantigivaren rökdetektorn efter eget gottfinnande.
• Garantin upphör i dessa fall med att den ursprungliga garantitiden på två år löper ut. Ytterligare anspråk är uttryckligen uteslutna.
• Medföljande batterier omfattas inte av garantin.
• ABUS ansvarar inte för brister och skador som orsakats av yttre påverkan (t.ex. transport, användning av våld, felmanövrering), ej ändamålsenlig användning, normalt slitage eller av att anvisningarna i denna bruksanvisning inte följts.

• Vid garantiärenden ska originalkvittot med köpdatum och en kort skriftlig beskrivning av felet bifogas den rökdetektor som reklameras.
• Om du upptäcker ett fel på rökdetektorn som förelåg redan vid försäljningstillfället, ska du vända dig direkt till återförsäljaren inom två år.

Avfallshantering

Avfallshantera enheten enligt EG-direktivet 2012/19/EU - WEEE (Waste Electrical and Electronic Equipment) om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning. Vänd dig med frågor till den kommunala myndighet som ansvarar för avfallshantering. Information om var du kan lämna in produkter för återvinning finns t.ex. hos kommun- eller stadsförvaltningen, det lokala återvinningsföretaget eller din återförsäljare.

Härmed förklarar ABUS Security-Center att den/de bifogade produkten/produkterna överensstämmer med följande direktiv avseende produkten/produkterna:

Den fullständiga texten i EU-försäkran om överensstämmelse är tillgänglig under följande webbadress: www.abus.com/product/Artikelnummer (posten "Artikelnummer" i länken måste bytas ut till artikelnummer på bifogad(e) produkt(er))

Den kan även beställas på följande adress: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Denna rökdetektor är testad och certifierad som byggprodukt enligt förordning EU 305/2011. Produktionen övervakas genom regelbundna och oberoende inspektioner. Föremål för kontrollerna är att de rättsliga och normativa kraven uppehålls konstant.

Prestandadeklarationen SHRM10000#2018 hittar du på: www.abus.com/ger/Service/Leistungserklaerungen

SHRM10000

Z-Wave Czujka dymu
