Producttype	Beveiligingssysteem
Merk	ABUS
Model	FUMK50000W
Afmetingen (L x B x H)	120 x 80 x 30 mm
Gewicht	200 g
Voeding	Batterijen 3V CR123A of netadapter 5V USB
Batterijduur	Tot 2 jaar bij normaal gebruik
Connectiviteit	Wi-Fi 2,4 GHz, Bluetooth 4.2
Detectiebereik	Tot 10 meter (hoek 120°)
Ingebouwde sirene	Ja, 85 dB
Meldingen	Push op smartphone via ABUS-app
Compatibiliteit	iOS en Android
Versleuteling	AES 128 bits
Bedrijfstemperatuur	-10°C tot 50°C
Maximale luchtvochtigheid	95% zonder condensatie
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen chemicaliën gebruiken.
Veiligheid	Bescherming tegen manipulatie (sabotagebestendig)
Reserveonderdelen en repareerbaarheid	Vervangbare batterij, onderdelen beschikbaar op abus.com
Garantie	2 jaar
Inhoud van de doos	1 sensor, 1 wandbevestiging, 2 batterijen, 1 USB-adapter, 1 handleiding

Veelgestelde vragen - FUMK50000W ABUS

Hoe installeer ik de FUMK50000W-sensor?

Bevestig de wandbevestiging met de meegeleverde schroeven (aanbevolen hoogte: 2 meter). Plaats de batterijen en koppel de sensor via Bluetooth aan de ABUS-app. Volg de instructies in de app.

Wat te doen als de app de sensor niet vindt?

Controleer of Bluetooth op uw smartphone is ingeschakeld en of de sensor in de koppelingsmodus staat (knipperend lampje). Reset de sensor door de batterijen 10 seconden te verwijderen.

Hoe stel ik de detectiegevoeligheid in?

Open de ABUS-app, ga naar de sensorinstellingen en pas de gevoeligheid aan (laag, gemiddeld, hoog). Test vervolgens door voor de sensor langs te lopen.

Werkt de sensor zonder abonnement?

Ja, alle basisfuncties (detectie, sirene, meldingen) zijn gratis. Sommige geavanceerde functies (cloudopslag) vereisen mogelijk een abonnement.

Hoe vervang ik de batterijen van de sensor?

Open het batterijvak aan de achterkant van de sensor. Vervang de oude batterijen door nieuwe CR123A-batterijen, let op de polariteit. Sluit het vak.

Wat te doen als de sirene niet afgaat?

Controleer of de batterijen voldoende zijn opgeladen en of het volume van de sirene niet is uitgeschakeld in de app. Test de sirene via de optie 'Test' in de instellingen.

Kan de sensor buiten worden gebruikt?

De FUMK50000W is ontworpen voor binnengebruik. Buitengebruik wordt afgeraden tenzij u het beschermt tegen weersinvloeden (IP-classificatie niet gegarandeerd).

Hoe reset ik de sensor naar fabrieksinstellingen?

Houd de resetknop (onder de kap) 5 seconden ingedrukt tot het lampje rood knippert. Laat los, de sensor is gereset.

Kan ik meerdere sensoren aan één app koppelen?

Ja, de ABUS-app ondersteunt tot 32 sensoren. Voeg elke sensor toe via het menu 'Apparaat toevoegen'.

Hoe reinig ik de sensor?

Gebruik een zachte, droge doek om de behuizing af te stoffen. Gebruik nooit oplosmiddelen of schurende middelen. Raak de lens van de detector niet aan.

GEBRUIKSAANWIJZING FUMK50000W ABUS

Installatie- en gebruikershandleiding

Wij bedanken u voor de aankoop van deze draadloze openingsmelder. Dit apparaat is met de allernieuwste techniek gebouwd.

Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

Hierbij verklaar ik, ABUS Security-Center GmbH & Co. KG, dat het type radioapparatuur FUMK50000W/B, FUMK50010W/B conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com >> zoekterm >>

FUMK50000W/B, FUMK50010W/B >> Downloads

De conformiteitsverklaring kunt u ook aanvragen via het onderstaande adres:

ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Let op!

Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich niet aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade! Het product mag niet gewijzigd of omgebouwd worden.

Waarschuwingen i.v.m. de batterij

Het toestel wordt door een 3V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

• Voer de batterij niet via het huisvuil af.
• De batterij mag niet direct aan een warmtebron of zonlicht blootgesteld worden en mag niet op een plaats met heel hoge temperatuur bewaard worden
• De batterij mag niet worden verbrand.
• De batterij mag niet met water in aanraking komen.

• De batterij mag niet uiteen gehaald worden, er mag niet in worden geprikt en ze mag niet beschadigd worden.

• De batterijconatcten mogen niet kortgesloten worden.

• De batterij mag niet in de handen van kleine kinderen terecht kommen.
• De batterij is niet herlaadbaar.

Let op!

Let op de juiste polen!

Plaats de batterij in de draadloze openingsmelder.

1. Leveromvang

1 x installatie-instructies
1 x magneet
1 x batterij CR2 3 V lithium
1 x magneethouder
1 x openingsmelder
2 x platkopschroeven (magneethouder)
2 x lenskopschroeven (melder)
4 x magneet afstandsplaten
2 x melder afstandsplaten
4 x geleiderbruggen (jumper) op de elektronica (FUMK50000W/B)
2 x geleiderbruggen (jumper) op de elektronica (FUMK50010W/B)

1. Technische gegevens

Spanningsvoeding	3V CR2 Li/MnO2
Stroomverbruik / energie-verbruik	Ruststroom: 5μA(FUMK50000), 9μA(FUMK50010)28mA max
Batterijlooptijd	>2 jaar typisch
Bedrijfsspanning	3V DC
Stroomopname	0,03 A
Onderspanningsdrem-pel-waarde van de batterij	2,2VStoring "Lege batterij" bij<2,4V
Frequentie:	868,6625 MHz / FM
Gewicht	ca. 76g
Afmetingen b x h x d mm	33x89x29
Batterijlooptijd	tot 36 maanden
Milieuklasse	II (-10 - +55 °C)
Veiligheidsgraad	2
INCERT-nr.	C-019-0430
Materiaal van het huis	ABS
Zendvermogen	Max. 10mW
EG-richtlijnen	EN 50131-2-6

3. Ingebruikneming

Monteer de melder:

• niet op of in de buurt van metalen vlakken!
• niet onder 1 m van gas-, water- en stroomleidingen!
• niet in de buurt van elektrische apparaten, bijv. computers, kopieerapparaten of andere zenders!

Kies een montagelocatie die binnen de draadloze reikwijdte van de alarmcentrale of de repeater ligt

Reikwijdte

De reikwijdte is afhankelijk van de omgevingsomstandigheden. De signaalsterkte mag de waarde 4 niet onderschreiden. Controle met de Secvest: Ga naar het programmeermenu >Test >Meldersignaal.

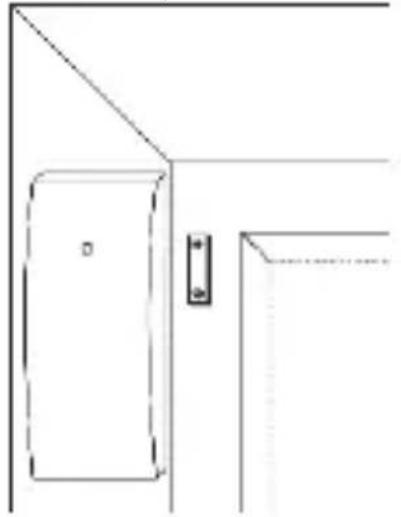

Montageplaats

Optimale montageplaats voor de draadloze openingsmelder is de bovenste hoek van uw raam-/deurkozijn. Zorg ervoor dat u de melder op een effen oppervlak installeert, zodat het wandlostrekcontact (zie inlezen zone 1) schakelt.

- Open het huis door de schroef los te draaien en vervolgens het deksel te verwijderen.

●

- Verwijder de printplaat uit het huis. Schroef „MS“ lossen, e printplaat eruit tillen

- Bevestig de melder en de magneethouder centraal t.o.v. de markering „3“ op max. 10 mm afstand.

- Daarna gebruikt u de bodemplaat van de melder en van de magneethouder om de bevestigingsgaten 1, 4 en 6, 7 te markeren.

- Gebruik de lenskopschroeven „A” voor de melder en de plat-kopschroeven „B” voor de magneethouder.

- Zorg ervoor dat het wandlos-trekcontact „2” naar binnen be-weegt.

- Kabelopening „5“ voor externe melders, max. 10 meter aansluitkabel..

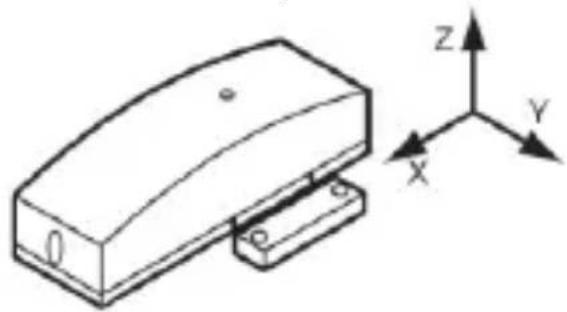

Naderings- en verwijderingsafstanden op ferromagnetische en niet-ferromagnetische montage-oppervlakken. EN 50131-2-6, hoofdstuk 5.2 c)

4. Inlezen van de melder (zone 1)

Zorg ervoor dat de Secvest (ontvanger) zich telkens in de inleesmodus bevindt. Houd het wandlostrekcontact in gedemonteerde toestand ook het dekselcontact ingedrukt.Open één van deze contacten tot de ontvanger de ontvangst bevestigt (dubbele toon). Gebruik een draadloze uitbreiding (draadloze universe module), dan houd u de signaal-LED „SL” van de melder max. 50 mm boven de IR-ontvanger en leest u de zones in, zoals onderaan beschreven.

Op de laatste pagina's bevinden zich de mogelijke configuraties van de verschillende zones. U kunt dit draadloze magneetcontact ook als draadloze module gebruiken.

FUMK50000W/B

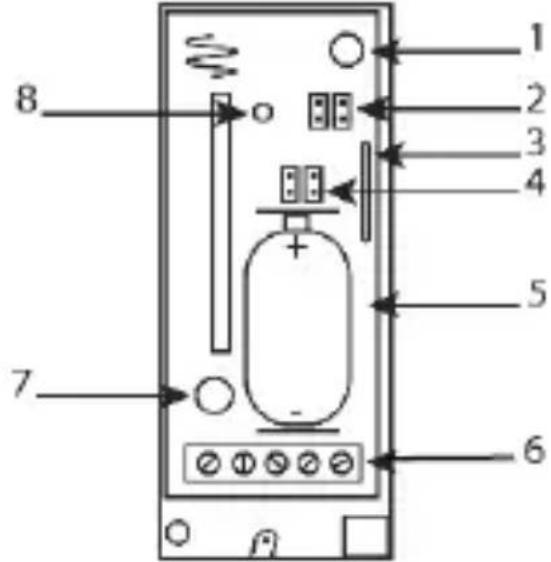

5. Beschrijving van het apparaat

1 Bevestigingsschroef
2 Geleiderbrugaansluiting LK4 Geleiderbrugaansluiting LK2
3 Magneetschakelaar
4 Geleiderbrugaansluiting LK3 Geleiderbrugaansluiting LK1
5 Batterij
6 Schroefklemblok
7 Bescherming tegen sabotage, deksel
8 LED

LK1LK3	Bedrijfsmodus van het externe contact
LK2	Intern contact
LK4	programmering

6. Signaal-LED

Bedrijfstoestand	Signaal
Bedrijfsmodus	Geen signaal
Zenden / programmeermodus IR	4 x knipperen
Programmeermodus melder intern	Permanent knipperen

LED activeren

Steek een jumper op LK1 en LK3. Sluit LK4 met een jumper kort tot de LED permanent knippert. Daarna verwijdert u die opnieuw, de LED is nu geactiveerd. Zet de jumper weer in zijn oorspronkelijke positie.

LED deactiveren

Steek een jumper op LK1. Sluit LK4 met een jumper kort tot de LED permanent knippert. Daarna verwijdert u die opnieuw, de LED is nu gedeactiveerd. Zet de jumper weer in zijn oorspronkelijke positie.

7. Sluit bekabelde detectoren aan Externe zones (Zone 1) aansluiten

Er kan slechts één verbreekcontact op klemmen 1 en 2 (reed) worden aangesloten. De evaluatie vindt plaats via de draadloze openingsmelder zelf.

Externe zones (Zone 2) aansluiten

U kunt externe melders met NC-contacten op deze draadloze o- peningsmelder aansluiten. Bij meerdere apparaten, moeten deze in serie geschakeld zijn. De kabelweerstand dient niet meer dan 100 ohm te bedragen. Verbind de alarmlijn met de aansluiting "ALARM" (klemmen 2 en 3) en met "TAMP" (klemmen 4 en 5) de sabotagelijk van de draaddetectoren.

Externe contacten inlezen

De externe contacten van de draadloze openingsmelder worden op een extra zone van de centrale ingelezen. Open en sluit de verbinding „TAMP“ tot de ontvanger de ontvangst bevestigt.

Melder als draadloze module gebruiken

U kunt dit draadloze magneetcontact ook als draadloze module gebruiken.

• Sluit de geleiderbrugaansluiting LK2 om het interne magneetcontact te deactiveren.
• Sluit de melders op de "Reed"-aansluitingen aan en verwijder de bestaande draadbrug (zone 1).
• Sluit de melders aan als een externe zone (zie hierboven) (zone 2).

FUMK50010W/B

8. Beschrijving van het apparaat

1 Bevestigingsschroef
2 Geleiderbrugaansluiting LK2
3 Magneetschakelaar
4 Geleiderbrugaansluiting LK3
5 Batterij
6 Schroefklemblok
7 Bescherming tegen sabotage, deksel
8 LED

2k2

4k7

LK2	Intern contact
LK3	LED

9. Signaal-LED

Bedrijfstoestand	Signaal
Bedrijfsmodus	Geen signaal
Zenden / programmeermodus IR	4 x knipperen
Programmeermodus melder intern	Permanent knipperen

LED activeren / deactiveren

Brug de geleiderbrugaansluiting LK3 om de LED te activeren.

Verwijder de brug om ze te deactiveren.

10. Externe zones

Externe contacten aansluiten

U kunt externe contacten via DEOL op deze draadloze openingsmelder aansluiten.

Bij meerdere apparaten, moeten deze in serie geschakeld zijn.

De kabelweerstand dient niet meer dan 100 ohm te bedragen.

Sluit de externe apparaten aan de schroefklemmen op de printplaat aan, houd ook rekening met de weerstandswaarden.

Externe contacten inlezen

De externe contacten van de draadloze openingsmelder worden op een extra zone van de centrale ingelezen:

• Zet uw draadloze centrale in de inleesmodus. Neem de handleiding van uw draadloze centrale in acht.

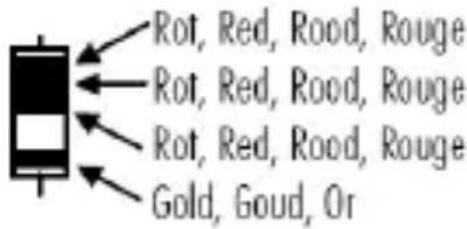

• Verbind de beide klemschroeven op het schroefklemblok met een 2K2 weerstand.
• Verwijder de weerstand weer om een draadloze transmissie te activeren.

OF:

Verbind het externe contact met een melder en open de bescherming tegen sabotage.

Melder als draadloze module gebruiken

U kunt dit draadloze magneetcontact ook als draadloze module gebruiken. 1. Sluit de geleiderbrugaansluiting LK2 om het interne magneetcontact te deactiveren. Sluit de externe melders op de klemmen van het schroefklemblok aan en lees ze in, zie „Externe contacten aansluiten” en „Externe contacten inlezen”.
