BRUGSANVISNING FUMK50000W ABUS

Secvest Trådløs Åbningsføler

Installations- og betjeningsvejledning

Tak, fordi du har valgt at købe denne trådløse åbningsmelder.

Apparatet er konstrueret i overensstemmelse med den nyeste tekniske udvikling. Det opfylder kravene i de gældende europæiske og nationale direktiver.

Hermed erklærer ABUS Security-Center GmbH & Co. KG, at radioudstyrstypen FUMK50000W/B, FUMK50010W/B er i overensstemmelse med direktiv 2014/53/EU.“ EU-

overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.abus.com >> søgning >>

FUMK50000W/B, FUMK50010W/B >> Downloads

Overensstemmelseserklæringen kan også rekvireres på følgende adresse:

Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke overholder denne vejledning, bortfalder dit garantikrav! For følgeskader påtager vi os intet ansvar!

Produktet må ikke forandres eller ombygges.

Batteriadvarselshenvisninger

Apparatet forsynes med jævnspænding af et 3 V-liti-umbatteri. For at garantere en lang levetid og undgå brande og kvæstelser skal du overholde følgende henvisninger:

• Batteriet må ikke bortskaffes med husholdningsaffaldet.
• Batteriet må ikke udsættes for en varmekilde eller direkte solstråling
• og må ikke opbevares på et sted med meget høje temperaturer.

- Batteriet må ikke brændes.

- Batteriet må ikke komme i berøring med vand.

- Batterikontakterne må ikke kortsluttes.

- Batteriet må ikke komme i hænderne på små børn.

Vigtigt

Vær opmærksom på polariteten! Sæt batteriet i den trådløse åbningsmelder

1. Leveringsomfang

1 x installationsvejledning
1 x magnet
1 x batterie CR2 3 V lithium
1 x magnetholder
1 x åbningsmelder
2 x forsænkede skruer (magnetholder)
2 x rundhovede skruer (melder)
4 x magnet afstandsplader
2 x melder afstandsplader
4 x jumpere på elektronik (FUMK50000W/B)
2 x jumpere på elektronik (FUMK50010W/B)

2. Tekniske data

Spændingsforsynin	3V CR2 Li/MnO2
Strømforbrug / energifor-brug	Hvilestrøm: 5 μA(FUMK50000), 9 μA(FUMK50010), 28mA max.
Batterilevetid	>2 år typisk
Driftsspænding	3 VDC
Strømforbrug:	0,03 A
Batteriets underspændings-tærskelværdi	2,2 VFejl "Tomt batteri" ved<2,4V
Frekvens	868,6625 MHz / FM
Vægt	ca. 76g
Mål BxHxD mm	33x89x29
Batterilevetid	op til 36 måneder
Miljøklasse	II (-10 - +55 °C)
Sikkerhedsgrad	2
INCERT-nr.	C-019-0430
Kabinetmateriale	ABS
Sendeeffekt	Max. 10mW

3. Idriftsættelse

Montering af melderne:

• ikke på eller i nærheden af metalflader!
• ikke under 1 m afstand til gas-, vand-, og strømledninger!
• ikke i nærheden af eletrisk udstyr, f.eks. computere, kopimaskiner eller andre sendere!

Vælg et monteringssted, der ligger inden for alarmcentralens trådløse rækkevidde eller repeateren.

Rækkevidde

Rækkevidden afhænger af omgivelsesbetingelserne. Signalstyrken bør ikke underskride værdi 4. Kontrol med Secvest: Åbn programmeringsmenuen → Test → Meldersignal

Montagested

Optimalt montagested for den trådløse åbningsmelder er det øverste hjørne af dit vindue-/dørramme. Vær opmærksom på, at melderen installeres på en plan flade, så vægafrivningskontakten TS2 (se Indlæring af zone 1) kobler

- Åbn huset ved at skrue skruen ud og derefter fjerne dækslet.

Fjern printkortet fra huset. Løsn skruen, tag printkortet ud.

- Derefter skal du benytte melderens og magnetholderens bundplade for at markere fastgørelseshullerne 1, 4 og 6, 7.

- Anvend de rundhovede skruer "A" til melderen og de forsænkede skruer "B" til magnetholderen.

- Vær opmærksom på, at vægafrivningskontakten "2" bevæger sig indad.

- Kabelåbning "5" til eksterne meldere, maks. 10 meter tilslutningskabel.

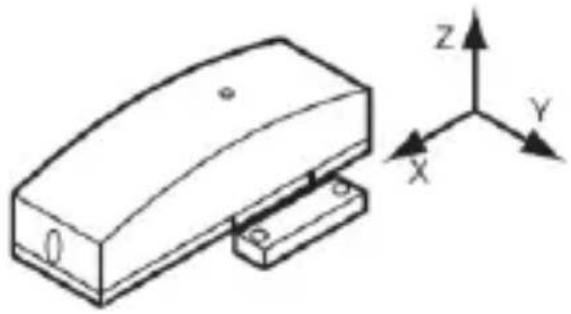

Tilnærmelses- og fjernelsesafstande på ferromagnetiske og ikke ferromagnetiske monteringsoverflader. EN 50131-2-6, kapitel 5.2 c)

4. Indlæring af melderen (Zone 1)

Kontrollér, at Secvest (modtager) befinder sig i indlæringsfunktionen. Hold vægafrivningskontakten og dækselkontakten når afmonteret trykket nede. Åbn en af disse kontakter, indtil modtageren bekræfter modtagelsen. Anvend et trådløs udvidelse (trådløst universalmodul), hold derefter signal-LED'en til melderen maks. 50 mm over IR-modtageren, og indlær zonerne som beskrevet forneden.

På de sidste sider findes de mulige konfigurati- oner af de enkelte zoner. Du kan også bruge denne trådløse magnetkontakt som trådløst modul.

5. Beskrivelse af udstyret

1 Fastgørelsesskrue
2 Jumpertilslutning LK4 Jumpertilslutning LK2
3 Magnetkontakt
4 Jumpertilslutning LK3 Jumpertilslutning LK1
5 Batteri
6 Skrueklemmeblok
7 Sabotagebeskyttelse, dæk- sel
8 LED

LK1LK3	Driftsmodus for den eks-terne kontakt
LK2	Intern Kontakt
LK4	Programmering

6. Signal-LED

Driftstilstand	Signal
Driftsmodus	Intet signal
Send / programmeringsmenu IR	4 x blink
Programmeringsmenu melder intern	Kontinuerligt blink

Aktivering af LED

Sæt en jumper på LK1 og LK3. Kortslut LK4 med en jumper, ind-til LED'en blinker kontinuerligt. Fjern den derefter igen, LED'en er nu aktiv. Stil jumperen på plads igen i dens oprindelige posi-tion.

Deaktivering af LED

Sæt en jumper på LK1. Kortslut LK4 med en jumper, indtil LED'en blinker kontinuerligt. Fjern den derefter igen, LED'en er nu deaktiveret. Stil jumperen på plads igen i dens oprindelige position

FUMK50000W/B

7. Tilslut kablede detektorer

Tilslutning af eksterne zones (zone 1)

Kun en NC-kontakt kan sluttes til klemme 1 og 2 (Reed). Evalueringen foregår via radioens åbningsdetektor selv.

Tilslutning eksterne zoner (zone 2)

Du kan tilslutte eksterne kontakter med NL-kontakter (eller NÅ kontakter) til denne trådløse åbningsmelder. Ved flere enheder skal disse tilkobles efter hinanden (eller parallelt). Kabelmodstand bør ikke overskride 100 ohm. Tilslut alarmlinjen til forbindelsen "ALARM" (klemme 2 og 3) og til "TAMP" (klemme 4 og 5) ledningsdetektorernes sabotagelinie.

Indlæring af eksterne kontakter

Den trådløse åbningsmelders eksterne kontakter indlæres til en af centralens ekstra zoner Åbn og luk forbindelsen "TAMP", ind-til modtageren bekræfter modtagelsen.

Burg af melder som trådløst modul

Du kan også bruge denne trådløse magnetkontakt som trådløst modul.

• Tilslut jumpertilslutning LK2 for at deaktivere den interne magnetkontakt.
• Tilslut eksterne meldere til „Reed“ terminalerne og fjern den eksisterende trådbro og fjern den eksisterende trådbro (zone 1).
• Tilslut eksterne meldere som en ekstern zone (se ovenfor) (zone 2).

8. Beskrivelse af udstyret

1 Fastgørelsesskrue
2 Jumpertilslutning LK2
3 Magnetkontakt
4 Jumpertilslutning LK3
5 Batteri
6 Skrueklemmeblok
7 Sabotagebeskyttelse, dæk- sel
8 LED

2k2

4k7

LK2	Intern Kontakt		On
LK3	LED		OnOF

9. Signal-LED

Driftstilstand	Signal
Driftsmodus	Intet signal
Send / programmeringsmenu IR	4 x blink
Programmeringsmenu melder intern	Kontinuerligt blink

Aktivering/deaktivering af LED

Slå bro over jumpertilslutning LK3 for at aktivere LED'erne. Fjern broen for at deaktivere dem.

FUMK50010W/B

10. Eksterne Zoner

Tilslutning af eksterne kontakter

Du kan tilslutte eksterne kontakter via DEOL til denne trådløse åbningsmelder. Ved flere enheder skal disse tilkobles efter hinanden. Kabelmodstand bør ikke overskride 100 ohm.

Tilslut de eksterne enheder til skrueklemmerne på printkortet.

Vær også opmærksom på modstandsværdierne.

Indlæring af eksterne kontakter (zone 2)

Den trådløse åbningsmelders eksterne kontakter indlæres til en af centralens ekstra zoner:

• Sæt den trådløse central på indlæringsfunktion. Overhold vejledningen til den trådløse central.
• Forbind begge skrueklemmer på skrueklemmeblokken med en 2K2-modstand.
• Fjern modstanden igen for at udløse en trådløs melding. ELLER:

Forbind den eksterne kontakt med en melder, og åbn sabotagebeskyttelsen.

- Kontrollér, at alarmcentralen har registreret melderen.

Burg af melder som trådløst modul

Du kan også bruge denne trådløse magnetkontakt som trådløst modul.

• Tilslut jumpertilslutning LK2 for at deaktivere den interne magnetkontakt.
• Tilslut eksterne meldere til skrueklemmeblokkens klemmer, og indlær dem, se “Tilslutning af eksterne kontakter” og “Indlæring af eksterne kontakter”.
