FU5929 - Sikkerhedssystem ABUS - Gratis brugsanvisning og manual

Produkttype	Elektronisk sikkerhedssystem
Mærke	ABUS
Model	FU5929
Mål	150 x 75 x 30 mm
Vægt	500 g
Strømforsyning	4 AA 1,5 V batterier
Batterilevetid	Cirka 1 år
Vigtigste funktioner	Automatisk låsning, indbygget alarm, registrering af indbrudsforsøg
Materiale	Hærdet stål
Farve	Sort
Sikkerhedsniveau	Grade 3
Anvendelse	Indvendige døre, pengeskabe, skabe
Beskyttelsesklasse	IP44
Driftstemperatur	-10 °C til 60 °C
Installation	Fastgørelse med medfølgende skruer, boring påkrævet
Vedligeholdelse	Rengør med en blød, tør klud
Garanti	2 år
Pakkens indhold	Låse, skruer, installationsvejledning, batterier
Reparerbarhed	Reservedele tilgængelige efter anmodning

Ofte stillede spørgsmål - FU5929 ABUS

Hvordan installeres FU5929 sikkerhedssystemet?

Installationen udføres ved at fastgøre låsen på døren med de medfølgende skruer. Følg trinene i den medfølgende installationsvejledning. Sørg for, at overfladen er ren, og at justeringen er korrekt.

Hvordan skifter jeg batterierne?

Åbn batterirummet med en skruetrækker, tag de brugte batterier ud, og indsæt 4 nye AA 1,5V batterier med korrekt polaritet. Luk batterirummet.

Hvad gør jeg, hvis alarmen udløses uden grund?

Kontroller, at døren er ordentligt lukket, og at låsen er korrekt indgrebet. Forkert justering kan udløse alarmen. Se afsnittet Fejlfinding i vejledningen.

Kan systemet bruges udendørs?

IP44-klassificeringen tillader begrænset udendørs brug, beskyttet mod direkte regn. Undgå langvarig udsættelse for fugt.

Hvordan nulstiller jeg standardkoden?

Tryk på nulstillingsknappen med en papirclips i 5 sekunder. Koden vender tilbage til fabrikskoden (9999). Se vejledningen for detaljerede trin.

Kan jeg tilpasse adgangskoden?

Ja, systemet giver mulighed for at programmere en personlig kode på 4 cifre. Følg instruktionerne i afsnittet 'Programmering' i vejledningen.

Hvad er sikkerhedsniveauet for dette system?

FU5929 er certificeret til Grade 3 og giver beskyttelse mod længerevarende indbrudsforsøg. Det er velegnet til indvendige døre og pengeskabe.

Hvordan rengør jeg systemet?

Brug en blød, tør klud til at rengøre overfladen. Brug ikke slibende rengøringsmidler eller opløsningsmidler, da de kan beskadige belægningen.

Hvad gør jeg, hvis låsen ikke åbner?

Kontroller først batteriernes tilstand. Hvis batterierne er gode, kan mekanismen være blokeret. Brug nødnøglen, hvis tilgængelig, eller kontakt kundeservice.

Hvor finder jeg reservedele?

Reservedele kan bestilles hos ABUS kundeservice eller på den officielle hjemmeside. Oplys din model FU5929 for referencer.

BRUGSANVISNING FU5929 ABUS

Secvest Key 2WAY trådløs cylinder Installations- og betjeningsvejledning

For at garantere en ordentlig drift, skal du have en Secvest 2WAY med en hovedsoftware 5.04.25 eller højere og RF software 5.14.

Vorwort

Tak, fordi du har valgt at købe denne trådløse aktiveringscylinder. Dette apparat er et produkt, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten. Som bruger er du forpligtet til at følge denne betjeningsvejledning for bevare denne tilstand og sikre en farefri brug! I tilfælde af spørgsmål bedes du henvende dig til din forhandler. Denne trådløse aktiveringscylinder anvendes til at aktivere og deaktivere alarmanlæg.

Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke overholder denne vejledning, bortfalder dit garantikrav! For følgeskader påtager vi os intet ansvar!

Den elektroniske del af produktet må ikke forandres eller ombygges.

Installation

1. Den trådløse cylinder blev produceret iht. DIN 18252 og kan anvendes til DIN-kompatible indstikslåse. Bemærk: Ved sikkerhedsdøre er det evt. ikke muligt selv at foretage monteringen!
2. Fjern først den gamle cylinder. Åbn døren, og skru den forsænkede skrue ud (se fig. 1). Træk den forsænkede skrue helt ud.
3. Sæt en nøgle i den gamle cylinder, og drej låsehagen ved hjælp af nøglen, så den gamle cylinder kan trækkes ud. I cylinderens normstilling forhindrer låsehagens stilling, at cylinderen trækkes ud.

4. Sæt den trådløse cylinder i, så knappen befinder sig på indersiden af døren. Også her skal låsehagens stilling indstilles tilsvarende ved at dreje knappen. Hvis cylinderen klemmer i det stansede hul, skal det stansede hul eller klemmerne på cylinderen efterarbejdes. Slå under ingen omstændigheder cylinderen ind i det stansede hul med en hammer.

5. Fastgør nu den trådløse cylinder med den forsænkede skrue, og kontrollér, at den kan låses fejlfrit.

Programmering

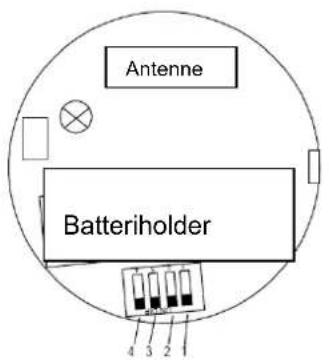

Fjern grebskappen fra den trådløse cylinder ved først at skrue de to unbracoskruer helt ud og derefter forsigtigt trække grebskappen af. (Forsigtig: Grebskappen er forbundet med cylinderen med et kort kabel.) Indstil DIP-kontakten(-erne) i overensstemmelse med kravene.

DIP-kontakternes indstillinger

Kontakt	Stilling	Betydning
1	ON	Reserveret
2	ON	Toner uden sendesignal
	OFF	Toner med sendesignal
3	ON	Døranslag DIN til venstre
	OFF	Døranslag DIN til højre
4	ON/OFF	Ikke anvendt

Forklaring til DIN til venstre/højre og montering

DIN til højre DIN til venstre Montering trådløs cylinder

Oprettermodus → Andet udstyr → Secvest Key → Tilføj/fjern key

Vælg en (Key1, Key2, Key3 eller Key4). På displayet vises teksten "Sæt batteri i".

Sæt nu batteriet i. Secvest-key sender et indstillingssignal til centralen. Når indstillingen af Secvest-key er afsluttet, vises et symbol efter den valgte key.

Vælg den indstillede Secvest-key (Key1, Key2, Key3 eller Key4). Derefter kan delzonerne, som skal tilkobles af Secvest-key, fastlægges.

Test

Oprettermodus → Test → Secvest Key

Vælg den indstillede Secvest-key (Key1, Key2, Key3 eller Key4).

Her kan du teste Secvest-key-funktionen, og om DIP-kontakt 3 er indstillet korrekt i overensstemmelse med døranslaget.

Derudover vises den modtagne signalstyrke.

Drift

Tonernes betydning:

Bip Efter tryk på tast og efter forsendelse (DIP 2 = OFF)

Dobbelt bip Anlæg er aktiveret

Langt bip Anlæg er deaktiveret og efter timeout (30 s) for tryk på tast

8 bip "Anlæg kan ikke aktiveres" (zone åben) og tilbagemelding ikke modtaget

Aktivering af alarmanlægget:

Tryk på tasten (der høres en bip-tone). I løbet af de næste 30 sek. kan du nu låse døren 1x eller 2x. I den forbindelse sendet Secvest-key aktiveringssignalet til centralen.

Alarmanlægget aktiveres nu.

Deaktivering af alarmanlægget:

Lås døren op. Når døren låses op, sender Secvest-key med det samme deaktiveringssignalet til centralen.

Centralen deaktiveres nu.

Brugerscenarier

Dør ikke låst, kun lukket => Centralen aktiveres på anden måde

Træk fallen tilbage for at åbne døren => Centralen deaktiveres

Lås 1x => Centralen aktiveres på anden måde

Lås 2x => Centralen aktiveres på anden måde

Tryk ikke på tasten, lås 1x => Centralen aktiveres ikke

Tryk ikke på tasten, läs 2x => Centralen aktiveres ikke

Kalibrering

I fabriksindstillingen er knappen kalibreret, så de ovennævnte brugerscenarier kan udføres. Hvis de ikke fungerer (f.eks. cylinder monteret drejet 180°), kan knappen kalibreres igen efter montering af cylinderen. Følgende trin er nødvendige:

1. Montering af cylinderen på de pågældende døre.
2. Hold tasten på knappens top trykket ind i ca. 20 sekunder, indtil der lyder en biptone 3 gange.
3. Lås derefter låsen en gang, og træk nøglen ud.
4. Efter en konstant tone på 2 sekunder er cylinderen kalibreret igen.

Bemærk: Kalibreringen påvirker ikke cylinderens omdrejningsretning. Den fastlægges med DIP-omskifter 3.

Tekniske data

Spændingsforsyning: 3 V lithium

Batteritype: CR2

Levetid: Ca. 12

Temperaturområde: -10 °C til +55 °C

Miljøklasse: 2

Vi har bestræbt os på at sikre, at indholdet i denne vejledning er korrekt. Hverken forfatteren eller ABUS Security-Center GmbH & Co. KG, kan dog påtage sig ansvaret for tab eller skader, der opstår direkte eller indirekte på grund af denne vejledning, eller som det påstås er opstået som følge af vejledningen. Indholdet i denne vejledning kan ændres uden forudgående varsel.

Dette apparat opfylder kravene i følgende EU-direktiv: 1995/5/EF direktiv om radio- og teleterminaludstyr samt gensidig anerkendelse af udstyrets overensstemmelse.

Overensstemmelseserklæringen kan rekvireres hos:
