Produkttype	Sikkerhedssystem
Mærke	ABUS
Model	FU8350
Mål (L x B x H)	120 x 80 x 30 mm
Vægt	200 g
Strømforsyning	2 AA-batterier (medfølger ikke)
Batterilevetid	Ca. 1 år ved normal brug
Primære funktioner	Bevægelsesdetektion, lydalarm, dør/vinduesåbningssensor
Alarmstyrke	100 dB
Detektionsrækkevidde	Op til 10 meter (vinkel 90°)
Driftstemperatur	0 °C til 40 °C
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; undgå kemikalier
Sikkerhed	Sabotagesikring (anti-afrivning)
Reservedele	Reservebatterier tilgængelige; ABUS kundeservice
Reparabilitet	Reparabilitetsindeks: 7,5/10 (ifølge fransk standard)
Godkendelser	VdS, CE
Brug	Kun indendørs
Garanti	2 år

Ofte stillede spørgsmål - FU8350 ABUS

Hvordan installerer jeg Abus FU8350?

Fastgør vægbeslaget med de medfølgende skruer, indsæt batterierne, og klik enheden på plads. Følg ABUS-appens vejledning eller manualen for idriftsættelse.

Alarmen udløses ikke, hvad gør jeg?

Kontrollér, at batterierne er korrekt indsat og opladede. Sørg for, at sensoren er i aktiveret tilstand, og at detektionsafstanden ikke er blokeret.

Hvordan nulstiller jeg enheden?

Fjern batterierne, vent 10 sekunder, og sæt dem derefter i igen. Enheden vil afgive et bip for at bekræfte nulstillingen.

Hvad er sensorens detektionsrækkevidde?

Den infrarøde sensor registrerer bevægelser op til 10 meter med en vinkel på 90 grader.

Kan jeg forbinde flere sensorer med hinanden?

Ja, FU8350-systemet gør det muligt at sammenkoble op til 4 sensorer via trådløs kommunikation. Se manualen for parringsproceduren.

Hvad gør jeg ved hyppige falske alarmer?

Reducer sensorens følsomhed via den indbyggede justering, eller flyt enheden væk fra varmekilder (radiatorer, direkte sollys).

Hvordan udskifter jeg batterierne?

Åbn batterirummet bagpå, udskift de to AA-batterier under hensyntagen til polariteten, og luk derefter. En lydindikator signalerer lavt niveau.

Er enheden vejrbestandig?

Nej, FU8350 er kun designet til indendørs brug. Udsæt den ikke for fugt eller regn.

Hvordan tester jeg, om den fungerer korrekt?

Tryk på testknappen på siden. Hvis alarmen lyder, fungerer enheden korrekt. Udfør en test efter hvert batteriskift.

Hvor kan jeg downloade brugsanvisningen?

Den komplette manual i PDF-format er gratis tilgængelig på notice-facile.com eller på ABUS' officielle hjemmeside.

BRUGSANVISNING FU8350 ABUS

Tak, fordi du har valgt at købe denne trådløse bevægelsesmelder. Dette apparat er et produkt, som er bygget iht. den nyeste tekniske udvikling.

Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten.

Som bruger er du forpligtet til at følge denne betjeningsvejledning for bevare denne tilstand og sikre en farefri brug! I tilfælde af spørgsmål bedes du henvende dig til din forhandler.

Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke overholder denne vejledning, bortfalder dit garantikrav! For følgeskader påtager vi os intet ansvar!

Produktet må ikke forandres eller ombygges.

Indledning

FU8350 Passiv-Infrarød-Melder (PIR) er en melder til indendørs brug sammen med den trådløse alarmcentral Secvest eller alarmcentralen Terxon med trådløs udvidelse. PIR-melderen registrerer bevægelser af kropsvarme legemer og har et trinvist følsomt område fra ca. 15 m

radius ved en åbningsvinkel på 90°. Huset er beskyttet af en intern sabotagekontakt. På husets bagside kan der fjernes en stansedel for at sikre en sabotagebeskyttelse mod afrivning fra væggen.

Sikkerhedsanvisninger

!Batteriadvarselshenvisninger!

Apparatet forsynes med jævnspænding af et 3,6 V-litiumbatteri. For at garantere en lang levetid og undgå brande og kvæstelser skal du overholde følgende henvisninger:

• Batteriet må ikke bortskaffes med husholdningsaffaldet.
• Batteriet må ikke udsættes direkte for en varmekilde eller solindstråling og må ikke opbevareres på et sted med meget høj temperatur.
• Batteriet må ikke brændes.
• Batteriet må ikke komme i berøring med vand.
• Batteriet må ikke skilles ad, stikkes i eller beskadiges.
• Batterikontakterne må ikke kortsluttes.

- Batteriet må ikke komme i hænderne på små børn.

- Batteriet er ikke genopladeligt.

!Forsigtig!

Der kan på grund af usagkyndigt installationsarbejde opstå fejlfortolkningerne af signalerne. Konsekvenserne kan f.eks. være fejlalarmer. Ejeren af anlægget hæfter for udgifter til eventuelle redningsindsatser som f.eks. brandvæsen eller politi.

Leveringsomfang

Trådløs bevægelsesmelder

1 skrue 3 x 10 mm

2 murrawlplugs 6 x 25 mm

2 skruer 3 x 22 mm

1 batteri 3,6 V

Hjørneadapter

Vejledning på flere sprog

Tekniske data

Miljøklasse I
Sikkerhedsgrad 2 EN5013	1-3
Hvidlysfilter > 2000 Lux
Registreringsområde 15 m x 90°
Driftstemperatur -10 °C til +55 °C
Luftfugtighed < 85 % relativ luftfugtighed
Mål 81 x 73 x 47 mm (h x b x d)
Vægt	140 g
HF-immunitet 10 V/m
Spændingsforsyning 3,6 V	DC, li-batteri type AA
Fejlmelding “fladt batteri” < 2,4 V
Frekvens	868,6625 MHz
HF-sendeeffekt 10 mW (antenneindgang)
Sabotageovervågning	Ja
Supervisionsmelding Hvert	4. minut
Husmateriale	ABS

Der tages forbehold for fejl og tekniske ændringer.

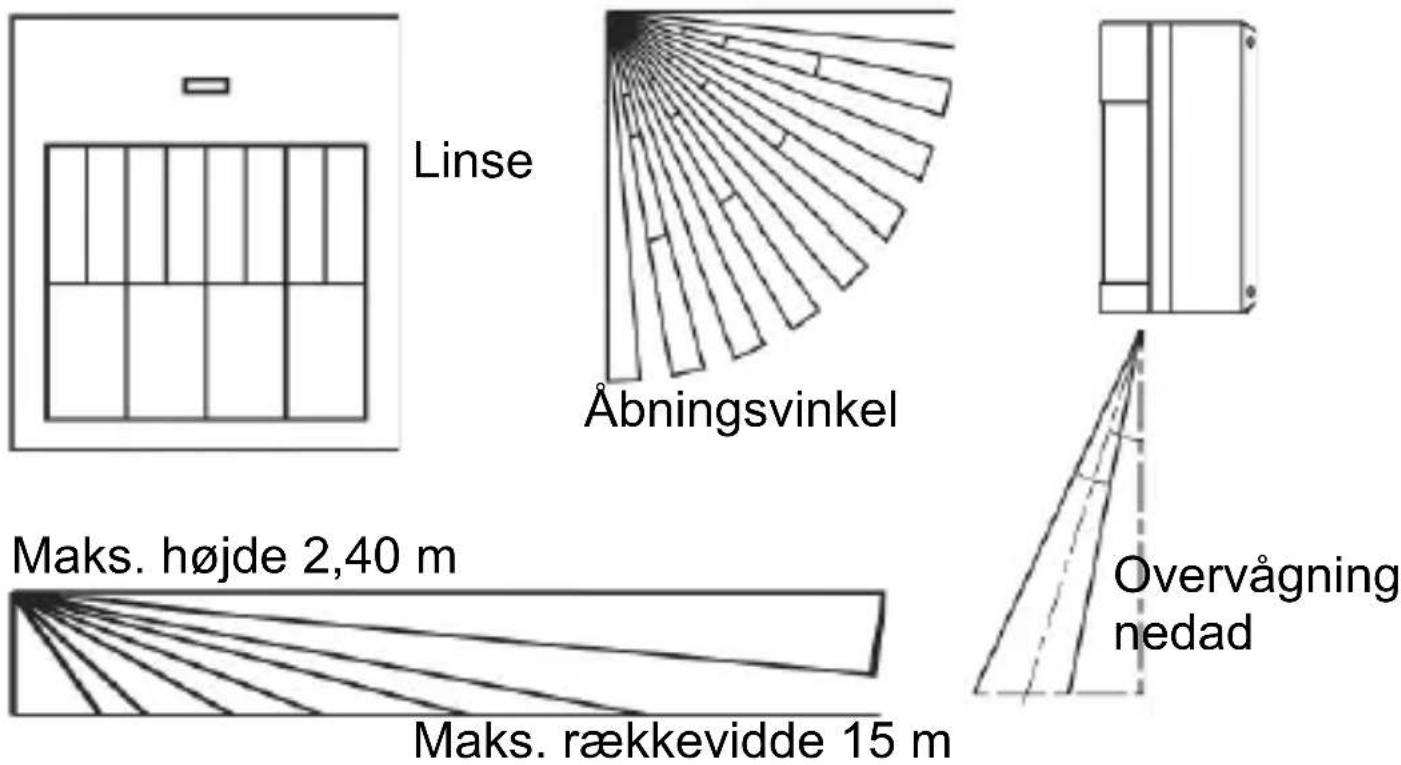

Position

Melderen kan enten monteres fladt på væggen eller i et hjørne. Følgende skitser vises det område, som melderen registrerer.

For en optimal registrering bør melderen monteres ved en højde på 180 - 240 cm.

Melderen må IKKE placeres:

• over for varmekilder eller vinduer
• over en radiator
• i nærheden af gulvet
• i nærheden af store metalkonstruktioner
• op til 1 meter væk fra netledninger eller gasrør

- i nærheden af elektronisk udstyr eller trådløst udstyr

Sæt det vedlagte 3,6 V litiumbatteri størrelse AA i med den korrekte polretning.

Henvisning:

Hvis melderens aktivitets-LED'en blinker kontinuerligt, er der optrådt en fejl, eller batteriet er helt fladt. Udskift batteriet, og kontrollér, om LED'en fungerer normalt.

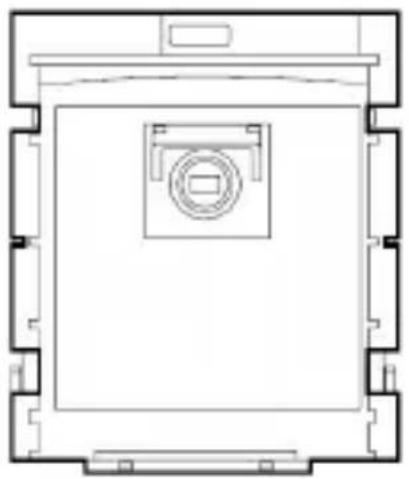

Husdyrimunitet

1. Fjern printkortet.
2. Klap sensorafdækningen ned. Dette skjuler alle linjer med undtagelse af den øverste linje.
3. Sæt printkortet i igen.

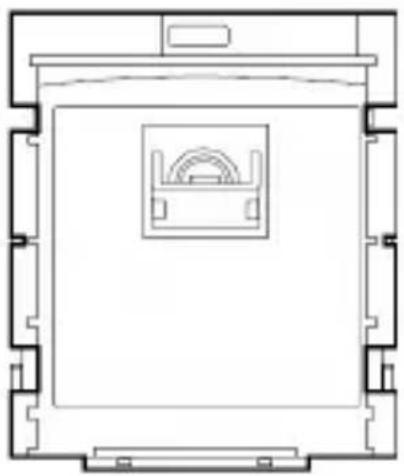

Sænket sensorafdækning

Henvisning: I melderens leveringstilstand kan det forekomme, at sensorafdækningen befinder sig i sænket stilling. Hvis din melder ikke registrerer nogen bevægelse, skal du kontrollere, om dette er tilfældet.

Montage af bagsiden

Melderen er beregnet til montage på en væg eller montering i et hjørne. Der er lavet huller i huset på husets bagside. Anvend kun de tilhørende rawlplugs og skruer til installationen. Vær opmærksom på melderens synsområder og kommunikationen med alarmcentralen ved valg af montagestedet (se punktet "PIR-test").

Hvis du vil anvende væg-sabotagekontakten, skal du gøre følgende:

1. Åbn hullet i huset på bagsiden af melderen. Kontrollér, om åbningen er stor nok til sabotagekontaktens hoved.
2. Markér hullets position på det sted på væggen, hvor melderen skal anbringes. Bor på dette sted et hul, sæt en passende rawlplug i, og skru en skrue (M3) i. Skruens hoved må ikke rage længere end 2,5 mm ud af væggen.
3. Fastgør den bageste husafdækning på væggen, så skruens hoved rager gennem udsnittet og trykker på sabotagekontakten, efter melderhuset er sat på (se figur). Hvis dette ikke er tilfældet, skal skruen evt. skrues længere ud af væggen.

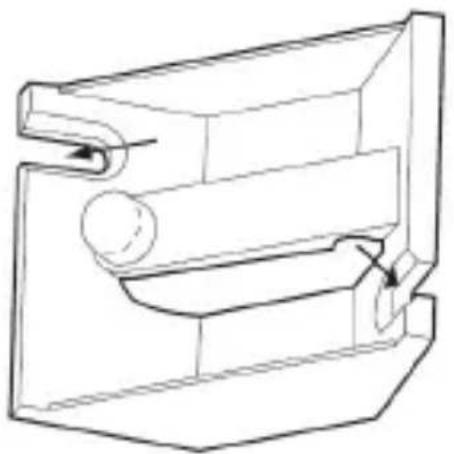

Hjørne-sabotagekontakt

Hvis du vil anvende hjørne-sabotagekontakten, skal du gøre følgende:

1. Åbn hullet i huset på bagsiden af melderen. Kontrollér, om åbningen er stor nok til sabotagekontaktens hoved.
2. Anbring den medleverede hjørne-sabotagebøjle på den ønskede position. Vær opmærksom på, at stiften for enden af armen befinder sig på venstre side.
3. Sæt melderens bagside på bøjlen, og fastgør den til væggen. Vær opmærksom på, at bøjlens stift går uhindret igennem hullet på husets bagside.

1. Sæt det trådløse alarmanlæg Secvest eller den trådløse udvidelse i indlæringsmodus. Brug her vejledningen til din modtager.
2. Trådløs type:

Udløs bevægelsesmelderens sabotagekontakt for at sende en sabotagemeddelelse til det trådløse alarmanlæg.

IR-type:

Hold bevægelsesmelderens LED mod den trådløse udvidelses IR-modtager (RFX). Udløs nu bevægelsesmelderens sabotagekontakt.

1. Kontrollér, at bevægelsesmelderen er registreret af dit trådløse alarmanlæg/din trådløse udvidelse, og luk derefter huset igen.

PIR-test

1. Sæt alarmanlægget på gangtest-modus (se den pågældende betjeningsvejledning).
2. Forlad melderens overvägede område, og afvent dens hviletid efter hver test (se "Hviletid").
3. Gennemfør forskellige gangtester for at teste om overvågningsområdet.
4. Ved uønsket udløsning af melderen skal du kontrollere melderens montagested igen (se "Position").

Hviletid

Der er integreret en hviletidsfunktion i melderen for at forlænge batteriets funktionstid. Du kan forkorte hviletiden fra de fabriksindstillede 3 minutter til 1 minut ved at fjerne jumperen på printkortet. Denne indstilling forkorter dog også batteriets levetid.

For at gøre meldertesten mere enkel er hviletiden kun på 10 sek. i de første 30 minutter efter batteriet er sat i eller sabotagekontakten er blevet aktiveret.

Dette apparat opfylder kravene i følgende EU-direktiv: 1995/5/EF direktiv om radio- og teleterminaludstyr samt gensidig anerkendelse af udstyrets overensstemmelse.

Overensstemmelseserklæringen kan rekvireres hos:
