Producttype	Beveiligingssysteem
Merk	ABUS
Model	FU8350
Afmetingen (L x B x H)	120 x 80 x 30 mm
Gewicht	200 g
Voeding	2 AA-batterijen (niet meegeleverd)
Batterijduur	Ongeveer 1 jaar bij normaal gebruik
Hoofdfuncties	Bewegingsdetectie, geluidsalarm, deur/raam openingssensor
Alarmvolume	100 dB
Detectiebereik	Tot 10 meter (hoek 90°)
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud en reiniging	Reinigen met een zachte, droge doek; vermijd chemicaliën
Veiligheid	Sabotagebeveiliging (anti-losscheur)
Reserveonderdelen	Vervangingsbatterijen beschikbaar; ABUS klantenservice
Repareerbaarheid	Repareerbaarheidsindex: 7,5/10 (volgens Franse norm)
Goedkeuringen	VdS, CE
Gebruik	Alleen binnenshuis
Garantie	2 jaar

Veelgestelde vragen - FU8350 ABUS

Hoe installeer ik de Abus FU8350?

Bevestig de muurbeugel met de meegeleverde schroeven, plaats de batterijen en klik het apparaat vast. Volg de handleiding van de ABUS-app of de gebruiksaanwijzing voor de inbedrijfstelling.

Het alarm gaat niet af, wat moet ik doen?

Controleer of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Zorg ervoor dat de sensor in de ingeschakelde stand staat en dat het detectiebereik niet wordt geblokkeerd.

Hoe reset ik het apparaat?

Verwijder de batterijen, wacht 10 seconden en plaats ze terug. Het apparaat geeft een pieptoon om de reset te bevestigen.

Wat is het detectiebereik van de sensor?

De infraroodsensor detecteert bewegingen tot 10 meter met een hoek van 90 graden.

Kan ik meerdere sensoren met elkaar verbinden?

Ja, het FU8350-systeem maakt het mogelijk om maximaal 4 sensoren te koppelen via draadloze communicatie. Raadpleeg de handleiding voor de koppelingsprocedure.

Wat te doen bij frequente valse alarmen?

Verminder de gevoeligheid van de sensor via de ingebouwde instelling of plaats het apparaat uit de buurt van warmtebronnen (radiatoren, direct zonlicht).

Hoe vervang ik de batterijen?

Open het batterijvak aan de achterkant, vervang de twee AA-batterijen met inachtneming van de polariteit en sluit het vak. Een geluidssignaal waarschuwt bij een laag batterijniveau.

Is het apparaat weerbestendig?

Nee, de FU8350 is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan vocht of regen.

Hoe test ik de goede werking?

Druk op de testknop aan de zijkant. Als het alarm klinkt, werkt het apparaat goed. Voer een test uit na elke batterijwissel.

Waar kan ik de gebruiksaanwijzing downloaden?

De volledige handleiding in PDF-formaat is gratis beschikbaar op notice-facile.com of op de officiële website van ABUS.

GEBRUIKSAANWIJZING FU8350 ABUS

Wij bedanken u voor de aankoop van deze draadloze bewegingsmelder. Met dit toestel heeft u een product gekocht dat met de allernieuwste techniek tot stand is gebracht.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Als u vragen heeft, neem dan contact op met uw speciaalzaak.

Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich niet aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade!

Het product mag op geen enkele manier gewijzigd of omgebouwd worden.

Inleiding

De FU8350 passieve infraroodmelder (PIR) is een binnenmelder voor gemeenschappelijk gebruik met de Secvest draadloze alarmcentrale of de Terxon alarmcentrale met draadloze uitbreiding. De PIR-melder herkent de bewegingen van warme lichamen en beschikt over een waaiervormig gevoelig bereik van ca. 15 m radius bij een openingshoek van 90°. De behuizing wordt door een intern sabotagecontact beschermd. Aan de achterkant van de behuizing kan een stansdeel verwijderd worden om een sabotagebeveiliging tegen afrukken van de wand te realiseren.

Veiligheidstips

!Waarschuwingen i.v.m. de batterij!

Het toestel wordt door een 3,6 V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

• Voer de batterij niet via het huisvuil af.
• De batterij mag niet direct aan een warmtebron of zonlicht worden blootgesteld en niet op een

plaats met een heel hoge temperatuur worden bewaard.

- De batterij mag niet worden verbrand.

- De batterij mag niet met water in aanraking komen.

- De batterij mag niet uiteen gehaald worden, er mag niet in worden geprikt en ze mag niet beschadigd worden.

- De batterijcontacten mogen niet kortgesloten worden.

- De batterij mag niet in de handen van kleine kinderen terechtkomen.

- De batterij is niet herlaadbaar.

!Opgelet!

Ondeskundige of slordige installatiewerkzaamheden kunnen tot foute interpretaties van signalen leiden. De gevolgen kunnen bijvoorbeeld foute alarmen zijn. De kosten voor het eventueel uitrukken van reddingsbrigades, zoals bijv.: brandweer of politie, moet de exploitant van de installatie betalen.

Inhoud van de levering

Draadloze bewegingsmelder

1 schroef 3 x 10 mm

2 muurpluggen 6 x 25 mm

2 schroeven 3 x 22 mm

1 batterij 3,6 V

Hoekadapter

Meertalige handleiding

Technische gegevens

Milieuklasse I
Veiligheidsgraad 2 EN501	31-3
Witlichtfilter > 2000 lux
Detectiebereik 15 m x 90°
Bedrijfstemperatuur -10 °C tot +55 °C
Luchtvochtigheid < 85 % relatieve luchtvochtigheid
Afmetingen 81 x 73 x 47 mm (HxBxD)
Gewicht	140 g
HF-immuniteit 10 V/m
Spanningsvoeding 3,6 V DC, Li-batterij type AA
Foutmelding "Lege batterij"	< 2,4 V
Frequentie	868,6625 MHz
HF-zendvermogen 10 mW (antenne-ingang)
Met sabotagecontrole ja
Supervisiemelding om de	4 minuten
Materiaal van het huis ABS

Vergissingen en technische wijzigingen voorbehouden.

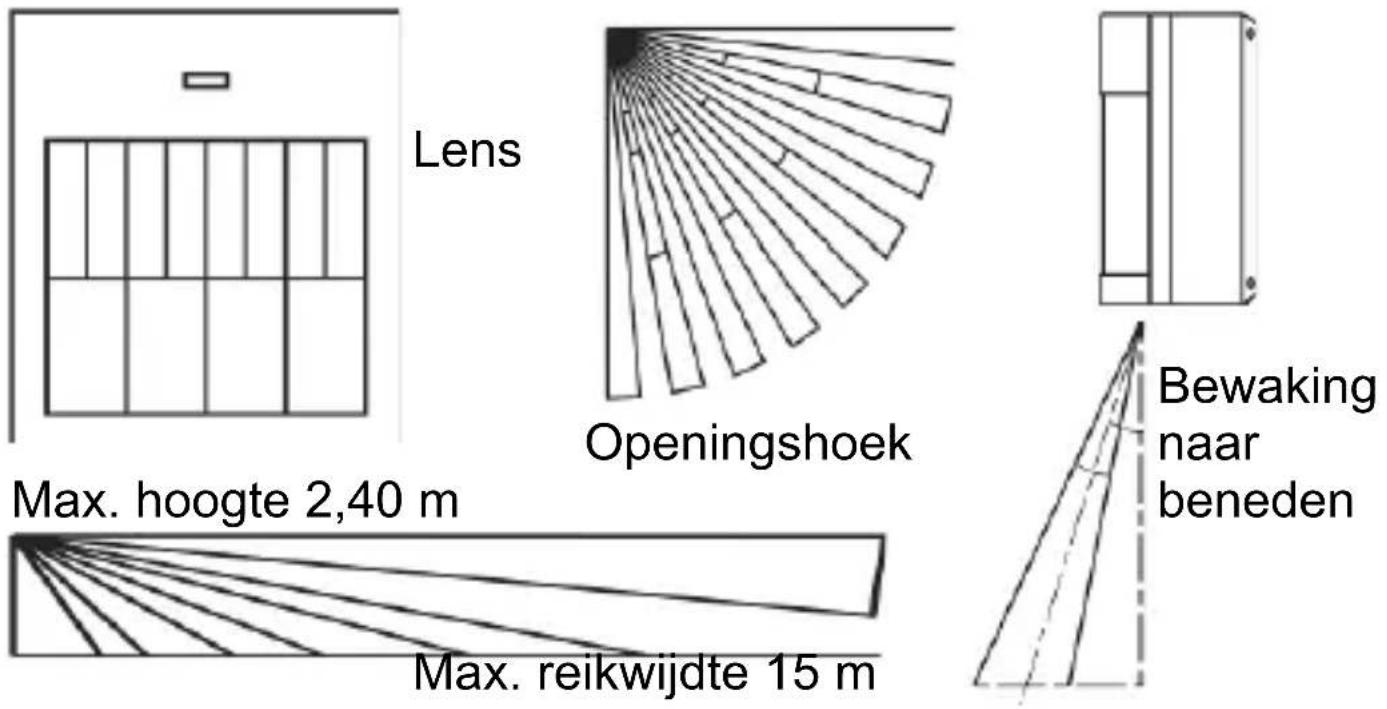

Positie

De melder kan ofwel plat aan de muur of in een hoek gemonteerd worden. De volgende schetsen tonen het detectiebereik van de melder.

Voor een optimale detectie moet de melder op een hoogte van 180-240 cm gemonteerd worden.

De melder mag NIET aangebracht worden:

• tegenover warmtebronnen of vensters
• boven een verwarmingselement
• dicht bij de grond
• in de buurt van grote metalen structuren
• tot 1 meter van netleidingen of gasleidingen verwijderd
• in de buurt van elektronsiche toestellen of draadloze apparaten
• dichter dan 30 mm van het plafond verwijderd

Installatie

Open het huis door de schroef aan de onderkant van de melder los te draaien en de achterkant van het huis eraf te nemen.

Plaats de bijgeleverde 3,6 V lithiumbatterij van de grootte AA met de polen in de juiste richting.

Opmerking:

Als de activiteits-LED van de melder permanent knippert, is er een fout opgetreden of de batterij is volledig ontladen.

Vervang de batterij en controleer of de LED normaal functioneert.

Huisdierimmuniteit

1. Verwijder de printplaat.
2. Klap de sensorafdekking naar beneden. Die verbergt alle regels met uitzondering van de bovenste regel.
3. Plaats de printplaat opnieuw.

Opmerking: In leveringstoestand van de melder kan het gebeuren dat de sensorafdekking zich in neergelaten stand bevindt. Als uw melder geen beweging detecteert, gelieve dan te controleren of dit het geval is.

Montage van de achterkant

De melder is voor montage op een wand of voor hoekmontage bestemd. Op de achterkant van het huis zijn daarvoor doorbraken in het huis aangebracht. Gebruik voor de installatie alleen passende pluggen en schroeven. Let bij de keuze van de montageplaats op de zichtbereiken

van de melder en de communicatie met de alarmcentrale (zie punt „PIR-test“).

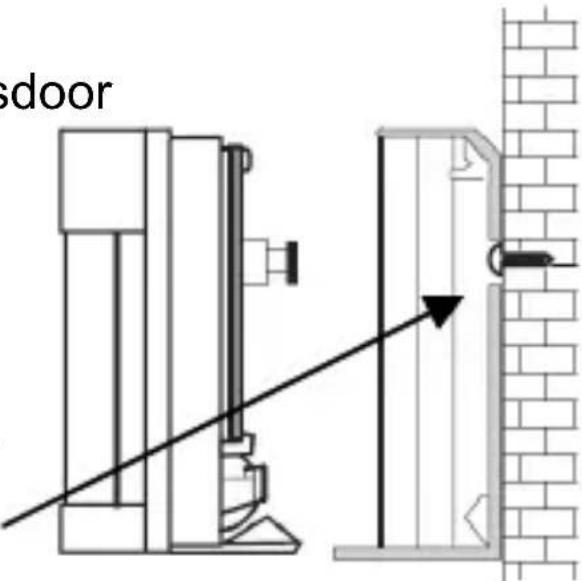

Als u het wand-sabotagecontact wilt gebruiken, gaat u als volgt te werk:

1. Open de behuizingsdoorbraak aan de achterkant van de melder. Zorg ervoor dat de opening groot genoeg is voor de kop van de sabotageschakelaar.
2. Markeer de positie van de doorbraak op de plaats van de wand waar de melder aangebracht moet worden. Boor op deze plaats een gat, plaats een passende plug en draai er een schroef (M3) in. De kop van de schroef mag niet meer dan 2,5 mm van de wand afstaan.
3. Bevestig de achterste behuizingsafdekking aan de muur, zodat de kop van de schroef door de uitsnijding steekt

en na het plaatsen van de melderbehuizing op de sabotageschakelaar drukt (zie afbeelding). Is dit niet het geval, dan moet evt. de schroef verder uit de wand gedraaid worden.

Behuizingsdoor braak
Schroef (M3)

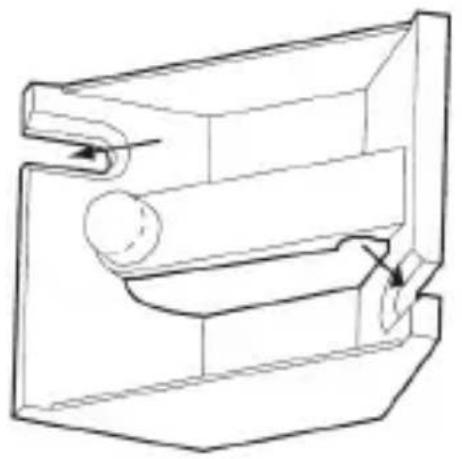

Hoeksabotagecontact

Als u het hoeksabotagecontact wilt gebruiken, gaat u als volgt te werk:

1. Open de behuizingsdoorbraak aan de achterkant van de melder. Zorg ervoor dat de opening groot genoeg is voor de kop van de sabotageschakelaar.
2. Breng de bijgeleverde hoeksabotagebeugel op de gewenste positie aan. Zorg ervoor dat de pen zich aan het einde van de arm aan de linkerkant bevindt.
3. Plaats de achterkant van de melder op de beugel en bevestig hem aan de muur. Zorg ervoor dat de pen van de beugel ongehinderd door het gat aan de achterkant van de behuizing past.

1. Breng de draadloze alarminstallatie Secvest of de draadloze uitbreiding in de inleesmodus. Neem daarvoor de handleiding van uw ontvanger in acht.
2. Draadloze variant:

Activeer het sabotagecontact van de bewegingsmelder om een sabotagebericht naar het draadloze alarmsysteem te sturen.

IR-variant:

De LED van de bewegingsmelder bij de IR-ontvanger van de draadloze uitbreiding (RFX) houden. Activeer nu het sabotagecontact van de bewegingsmelder.

1. Controleer of de bewegingsmelder door uw draadloze alarmsysteem / draadloze uitbreiding werd herkend en sluit het huis vervolgens weer.

PIR-test

1. Zet het alarmsysteem in de looptestmodus (zie betreffende gebruiksaanwijzing).
2. Verlaat het door de melder bewaakte bereik en wacht de rusttijd na elke test af (zie „Rusttijd”).
3. Voer diverse looptesten uit om het bewakingsbereik te testen.
4. Bij een ongewenst activeren van de melder controleert u a.u.b. nogmaals de montageplaats van de melder (zie „Positie”).

Rusttijd

Voor het verlengen van de levensduur van de batterij is de rusttijdfunctie in de melder geïntegreerd. U kunt de rusttijd van de fabrieksinstelling van 3 minuten tot 1 minuut verkorten door de geleiderbrug op de printplaat te verwijderen. Deze instelling verkort in elk geval ook de levensduur van de batterij.

Om de meldertest voor u te vergemakkelijken, bedraagt de rusttijd gedurende de eerste 30 minuten na het plaatsen van de batterij of na het bedienen van de sabotageschakelaar slechts 10 seconden.

Dit toestel voldoet aan de eisen van de EU-richtlijn: 1995/5/EG Richtlijn over draadloze installaties en telecommunicatieinrichtingen en de overeenkomstige erkenning van hun conformiteit.

Deze conformiteitsverklaring is verkrijgbaar onder:
