Tipo di prodotto	Sistema di sicurezza
Marca	ABUS
Modello	FU8350
Dimensioni (L x l x h)	120 x 80 x 30 mm
Peso	200 g
Alimentazione	2 batterie AA (non incluse)
Autonomia delle batterie	Circa 1 anno in uso normale
Funzioni principali	Rilevamento movimento, allarme sonoro, sensore apertura porta/finestra
Volume dell'allarme	100 dB
Portata di rilevamento	Fino a 10 metri (angolo 90°)
Temperatura di funzionamento	0 °C a 40 °C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare prodotti chimici
Sicurezza	Protezione contro l'effrazione (anti-strappo)
Parti di ricambio	Batterie di ricambio disponibili; servizio post-vendita ABUS
Riparabilità	Indice di riparabilità: 7,5/10 (secondo norma francese)
Omologazioni	VdS, CE
Utilizzo	Solo per interni
Garanzia	2 anni

Domande frequenti - FU8350 ABUS

Come installare l'Abus FU8350?

Fissare il supporto a parete con le viti fornite, inserire le batterie, quindi agganciare il dispositivo. Seguire la guida dell'app ABUS o il manuale per la messa in servizio.

L'allarme non si attiva, cosa fare?

Controllare che le batterie siano inserite correttamente e cariche. Assicurarsi che il sensore sia in modalità attivata e che la distanza di rilevamento non sia ostruita.

Come resettare il dispositivo?

Rimuovere le batterie, attendere 10 secondi, quindi reinserirle. Il dispositivo emetterà un segnale acustico per confermare il reset.

Qual è la portata di rilevamento del sensore?

Il sensore a infrarossi rileva movimenti fino a 10 metri con un angolo di 90 gradi.

Posso collegare più sensori tra loro?

Sì, il sistema FU8350 consente di accoppiare fino a 4 sensori tramite comunicazione senza fili. Consulta il manuale per la procedura di abbinamento.

Cosa fare in caso di falso allarme frequente?

Ridurre la sensibilità del sensore tramite l'impostazione integrata o allontanare il dispositivo da fonti di calore (termosifoni, luce solare diretta).

Come sostituire le batterie?

Aprire il vano batterie situato sul retro, sostituire le due batterie AA rispettando la polarità, quindi richiudere. Un indicatore acustico segnala un livello scarico.

Il dispositivo è resistente alle intemperie?

No, il FU8350 è progettato per l'uso solo in ambienti interni. Non esporlo a umidità o pioggia.

Come testare il corretto funzionamento?

Premere il pulsante di test situato sul lato. Se l'allarme suona, il dispositivo funziona correttamente. Effettuare un test dopo ogni cambio di batterie.

Dove scaricare il manuale d'uso?

Il manuale completo in formato PDF è disponibile gratuitamente su notice-facile.com o sul sito ufficiale di ABUS.

MANUALE UTENTE FU8350 ABUS

La ringraziamo per aver acquistato questo rilevatore di movimento via radio. Con questo apparecchio ha acquistato un prodotto progettato in base agli standard tecnologici più avanzati.

Tale prodotto risponde ai requisiti richiesti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice.

Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare le presenti istruzioni per l'uso. In caso di dubbi è pregato di rivolgersi al proprio rivenditore specializzato.

Osservare le indicazioni e le avvertenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. È esclusa la responsabilità per danni indiretti.

Il prodotto nella sua interezza non deve essere modificato o trasformato.

Introduzione

Il rilevatore ad infrarossi passivo (PIR) FU8350 è un rilevatore per interni da utilizzare con la centrale di allarme

Secvest o la centrale di allarme Terxon con ampliamento radio. Il rilevatore PIR riconosce i movimenti dei corpi caldi e dispone di un area sensibile ed a scomparti con un raggio di circa 15 m e un'apertura di 90°. L'alloggiamento è protetto tramite un contatto antisabotaggio interno. Sul retro dell'alloggiamento si trova un elemento stampato da rimuovere per ottenere una protezione antisabotaggio contro la demolizione di pareti.

Norme di sicurezza

!Avvertenza batteria!

Il dispositivo è alimentato da una batteria al litio da 3,6 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente avvertenze:

• Non smaltire la batteria con i rifiuti domestici.
• La batteria non va esposta direttamente a fonti di calore o raggi solari né conservata in un luogo con temperatura troppo elevata.
• La batteria non va bruciata.
• La batteria non deve venire a contatto con l'acqua.
• La batteria non va smontata, forata o danneggiata.

- I contatti della batteria non vanno cortocircuitati.

- Tenere la batteria lontano dalla portata dei bambini.

• La batteria non è ricaricabile.

Attenzione!

Interventi di installazione non corretti possono causare un'errata interpretazione del segnale. La conseguenza può essere, per esempio, l'emissione di un falso allarme. I costi causati da un eventuale intervento di addetti alla sicurezza, come ad esempio: pompieri o polizia, sono a carico dell'utente dell'impianto.

Componenti forniti

rilevatore di movimento via radio

1 vite 3x10 mm

2 tasselli da muro 6x25 mm

2 viti 3x22 mm

1 batteria da 3,6 V

adattatore ad angolo

istruzioni in diverse lingue

Dati tecnici

Classe ecologica I
Grado di sicurezza 2 EN5	0131-3
Filtro a luce bianca > 2000	Lux
Zona di copertura 15 m x	90°
Temperatura di funzionamento	da -10 °C a +55 °C
Umidità dell’aria umidità relativa dell’aria < 85 %
Dimensioni 81 x 73 x 47 mm (HxLxP)
Peso	140 g
Immunità ai disturbi HF 10 V/m
Alimentazione di tensione	3,6 V DC, batteria al litio tipo AA
Segnalazione di errore “batteria scarica”	< 2,4 V
Frequenza	868,6625 MHz
Potenza di trasmissione HF	10 mW (ingresso dell’antenna)
Controllo antimanomissione	sì
Segnale di supervisione ogni 4 minuti
Materiale alloggiamento ABS

Con riserva per quanto riguarda possibili errori o modifiche tecniche.

Posizione

Il rilevatore può essere montato in modo piatto alla parete oppure in un angolo. I disegni riportati qui di seguito mostrano l'area sorvegliata dal rilevatore.

Per un rilevamento ottimale, il rilevatore dovrebbe essere montato ad un'altezza di 180 - 240 cm.

Il rilevatore NON può essere montato:

• di fronte a fonti di calore o finestre

• sopra un radiatore

• in prossimitá del suolo

• in prossimità di grandi strutture metalliche
• ad una distanza inferiore a 1 metro da linee elettriche o tubature del gas
• in prossimità di apparecchi elettrici o radiotrasmittenti
• a meno di 30 mm dal soffitto

Installazione

Aprire l'alloggiamento svitando la vite del lato inferiore del rilevatore e staccare il lato posteriore del guscio.

Introdurre la batteria al litio da 3,6 V, compresa nella fornitura, rispettando la polarità.

Nota:

Se il LED di attività del rilevatore lampeggia ininterrottamente si è verificato un errore oppure la batteria è completamente scarica. Sostituire la batteria e verificare che il LED funzioni normalmente.

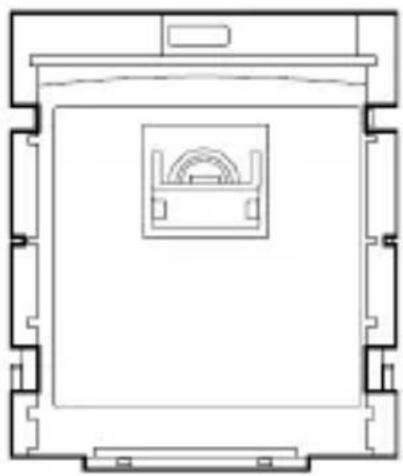

Insensibilità agli animali domestici

1. Rimuovere la scheda a circuito stampato.
2. Abbassare la copertura del sensore. Questa maschera tutte le righe ad eccezione della riga superiore.
3. Reinserire la scheda a circuito stampato.

Copertura del sensore sollevata

Copertura del sensore abbassata

Nota: è possibile che al momento dell'acquisto del rilevatore la copertura del sensore si trovi in posizione abbassata. Se il rilevatore non dovesse registrare alcun movimento, verificare se ciò non dipende dalla copertura abbassata.

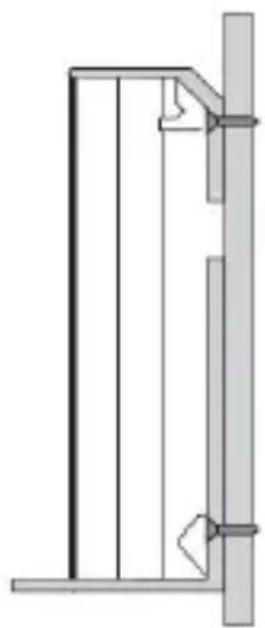

Montaggio del lato posteriore

Il rilevatore è predisposto per il montaggio alla parete o in un angolo. A questo scopo sono stati predisposti dei fori sul retro dell'alloggiamento. Per effettuare l'installazione, utilizzare esclusivamente le viti e i tasselli relativi. Nel scegliere il punto in cui montare il rilevatore prestare attenzione all'area di visibilità del rilevatore e alla comunicazione con la centrale di allarme (vedi punto "Test PIR").

Montaggio piatto a parete

Contatto antisabotaggio a parete

Se si intende utilizzare il contatto antisabotaggio a parete, procedere nel modo seguente:

1. Aprire i fori sul retro del rilevatore. Assicurarsi che l'apertura sia sufficientemente ampia per la testa dell'interruttore antisabotaggio.
2. Segnare il punto della parete in corrispondenza del foro in cui deve essere montato il rilevatore. Effettuare un foro nel punto segnato, inserire un tassello adatto e avvitare una vite (M3). La testa della vite non deve sporgere di oltre 2,5 mm dalla parete.
3. Fissare il retro dell'alloggiamento alla parete in modo tale che la testa della vite sporga dal foro ed eserciti una pressione sull'interruttore antisabotaggio dopo l'applicazione dell'alloggiamento del rilevatore (vedi figura). Se ciò non accade, la vite deve essere

eventualmente svitata ancora in modo che sporga maggiormente dalla parete.

Foro dell' alloggiamento

Vite (M3)

Contatto antisabotaggio ad angolo

Se si intende utilizzare il contatto antisabotaggio ad angolo, procedere nel modo seguente:

1. Aprire i fori posti sul retro del rilevatore. Assicurarsi che l'apertura sia sufficientemente ampia per la testa dell'interruttore antisabotaggio.
2. Collocare la staffa angolare antiabotaggio nella posizione desiderata. Fare attenzione che il perno all'estremità del braccio si trovi sul lato sinistro.
3. Applicare il lato posteriore del rilevatore alla staffa e fissarlo alla parete. Fare attenzione che il perno della staffa passi attraverso il buco sul lato posteriore dell'alloggiamento senza difficoltà.

1. Impostare l'impianto di allarme radio Secvest o l'ampliamento radio in modalità apprendimento. Osservare le istruzioni del ricevitore.

2. Variante radio:

Fare scattare il contatto antisabotaggio del rilevatore di movimento per inviare un messaggio di sabotaggio all'impianto di allarme radio.

Variante IR:

Tenere il LED del rilevatore di movimento al ricevitore IR del modulo di ampliamento radio (RFX). Fare scattare il contatto antisabotaggio del rilevatore di movimento.

1. Accertarsi che il rilevatore di movimento sia stato riconosciuto dall'impianto di allarme radio o dal modulo

di ampliamento radio e, per concludere, richiudere l'alloggiamento.

Test PIR

1. Impostare la centrale d'allarme nella modalità walk test (vedi le relative istruzioni per l'uso).
2. Dopo aver effettuato ogni test, abbandonare l'area sorvegliata dal rilevatore e lasciare trascorrere il tempo di riposo (vedi "Tempo di riposo").
3. Eseguire diversi walk test per testare l'area di sorveglianza.
4. In caso di attivazione indesiderata del rilevatore verificare ancora una volta la posizione in cui è stato montato (vedi “Posizione”).

Tempo di riposo

Per prolungare il tempo di carica della batteria, nel rilevatore è integrata la funzione del tempo di riposo. È possibile ridurre il tempo di riposo predefinito da 3 minuti a 1 minuto rimuovendo il ponticello sulla scheda di circuito stampato. Questa impostazione riduce tuttavia anche la durata della batteria.

Per semplificare il test del rilevatore, si informa che il tempo di riposo è di soli 10 secondi nei primi 30 minuti che seguono l'inserimento della batteria o l'accensione dell'interruttore antisabotaggio.

Questo apparecchio soddisfa i requisiti richiesti dalla direttiva UE: Direttiva 1995/5/CE relativa ai radiotrasmittenti e agli impianti di telecomunicazione e riconoscimento reciproco di conformità.

La dichiarazione di conformità può essere richiesta a:
