MANUALE UTENTE FUMK50000W ABUS

Secvest Radiorilevatore di Apertura

Istruzioni per l'installazione e per l'uso

la ringraziamo per aver acquistato questo radiorilevatore di apertura. Questo apparecchio è stato realizzato secondo gli attuali standard della tecnica. E risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali.

ABUS Security-Center GmbH & Co. KG dichiara che il tipo di dispositivo senza fili FUMK50000W/B, FUMK50010W/B è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.abus.com >> ricerca >> FUMK50000W/B,

FUMK50010W/B >> Downloads

La dichiarazione di conformità è disponibile anche al seguente indirizzo:

Osservare le indicazioni e le avvertenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. È esclusa la responsabilità per danni indiretti. Il prodotto nella non deve essere modificato e/o ricostruito.

Avvertenza batteria

Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente avvertenze

• Non smaltire le batterie con i rifiuti domestici
- Le batterie non vanno esposte direttamente a fonti di calore o raggi solari
- né conservate in un luogo con temperature troppo elevate
• La batteria non va bruciata
- La batteria non deve venire a contatto con l'acqua
- La batteria non va smontata, forata o dan-neggiata
- I contatti della batteria non vanno cortocircuitati

• Tenere le batterie lontano dalla portata dei bambini
  • Le batterie non sono ricaricabili

Attenzi- one

Rispettare la polarità!

Inserire la batteria nel radiorilevatore d'apertura.

1. Fornitura

1 manuale di istruzioni per l'installazione
1 magnete
1 batteria CR2 al litio da 3 V
1 supporto magnetico
1 rilevatore d'apertura
2 viti a testa esagonale (supporto magnetico)
2 viti a testa cilindrica (rilevatore)
4 piastre distanziatrici magnete
2 piastre distanziatrici rilevatore
4 ponticelli (jumper) sul sistema elettronico (FUMK50000W/B)
2 ponticelli (jumper) sul sistema elettronico (FUMK50010W/B)

2. Dati tecnici

Alimentazione di tensione	3V Li/MnO2
Consumo di corrente / Consumo energetico	corrente di riposo: 5 μA (FUMK50000), 9 μA (FUMK50010), 28mA max.
Tempo di carica della batteria	>2 anni generalmente
Tensione di esercizio	3 V CC
Corrente assorbita	0,03 A
Valore di soglia di bassa tensione della batteria	2,2 V, Guasto "Batteria scarica" a <2,4 V
Frequenza	868,6625 MHz/FM
Peso	ca. 76g
Ingombro LxAxP mm	33x89x29
Tempo di carica della batteria	fino a 36 mesi
Classe environnementale	II (-10-+55 °C)
Grado di sicurezza	2
N. INCERT	C-019-0430
Materiale alloggiamento	ABS
Potencia de emisión	Max. 10mW
Direttive	EN 50131-2-6

3. Messa in funzione

Montare il rilevatore:

• non su superfici metalliche o in prossimità di esse!
  • non a meno di 1m di distanza da linee elettriche e tubature per acqua e gas!
• non nelle vicinanze di apparecchi elettrici, ad es. computer, fotocopiatrici o altri trasmettitori!

Scegliere un luogo di montaggio che sia all'interno della campo radio della centrale o ripetitore.

Portata

La portata dipende dalle condizioni ambientali. La potenza del segnale non dovrebbe essere inferiore al valore 4. Verifica col Secvest: spostarsi su Modalità installatore →Test → Segnale rilevatore.

Punto di montaggio

Il punto ottimale per montaggio del radiorilevatore d'apertura è l'angolo superiore del telaio della finestra o della porta. Fare attenzione al fatto che il rilevatore venga installato su una superficie piana, in modo che il contatto antidistacco a parete (vedi inizializzazione zona 1) venga fatto scattare.

- Aprire l'alloggiamento allentando la vite, quindi rimuovere il coperchio

- Rimuovere la scheda dall'allog-

giamento. Allentare la vite ed estrarre la piastra.

- Fissare il rilevatore e il supporto magnetico al centro in corrispondenza della marca-tura “3” ad una distanza al massimo pari a 10 mm.

- Dopodiché utilizzare la piastra di base del rilevatore e del supporto magnetico per contrassegnare i fori di fissaggio 1, 4 e 6, 7.

- Utilizzare le viti a testa cilindrica “A” per il rilevatore e le viti a testa esagonale “B” per il supporto mangnetico.

- Fare attenzione che il contatto antidistacco a parete "2" si muova verso l'interno.

- Apertura per cavo “5” per rilevatori esterni, cavo di collegamento max. 10 metri.

distanza di approssimazione e di allontanamento su superfici di montaggio ferromagnetiche e non. EN 50131-2-6 Capitolo 5.2 c)

5. Descrizione dell'apparecchio

1 Vite di fissaggio
2 Collegamento a ponticello LK4 Collegamento a ponticello LK2
3 Interruttore con magnete
4 Collegamento a ponticello LK3 Collegamento a ponticello LK1
5 Batteria
6 Blocco dei morsetti a vite
7 Protezione antisabotaggio, co-perchio
8 LED

LK1LK3	Modalità di funziona-mento del contatto es-terno
LK2	Contatto inteno
LK4	Programmierung

6. Signal LED

Stato di esercizio	Segnale
Modalità di funzionamento	Nessun segnale
Invia / Modalità programmatore IR	4 lampeggiamenti
Modalità programmatore rilevatore interno	Lampeggiamento continuo

LED aktivieren

Solo un contatto NC può essere collegato ai morsetti 1 e 2 (Reed). La valutazione avviene tramite il rivelatore di apertura radio stesso.

Collegamento le zone esterne (zona 2)

È possibile collegare contatti esterni con contatti NC (o contatti NA) a questo radio-rilevatore d'apertura attraverso. In caso di più apparecchiature, queste devono essere collegate in serie (paralleli). La resistenza del cavo non dovrebbe essere inferiore a 100 ohm. Collegare la linea di allarme alla connessione "ALARM" (morsetti 2 e 3) e al "TAMP" (morsetti 4 e 5) alla linea di sabotaggio dei rilevatori di filo.

Inizializzazione di contatti esterni

I contatti esterni del radiorilevatore d'apertura vengono inizializzati in una zona extra della centrale. Aprire e chiudere la connessione "TAMP" finché il ricevitore non ha confermato la ricezione.

Utilizzare il rilevatore come modulo radio

È possibile utilizzare questo contatto magnetico via radio anche come modulo radio.

• Chiudere il collegamento a ponticello LK2 per disattivare il contatto magnetico.
• Collegare i rilevatori ai terminali "Reed" e rimuovere il ponte di filo esistente e rimuovere il ponte di filo esistente (zona 1).
• Collegare i rilevatori come zona esterna (vedere sopra) (zona 2).

FUMK50010W/B

8. Descrizione dell'apparecchio

1 Vite di fissaggio
2 Collegamento a ponticello LK2
3 Interruttore con magnete
4 Collegamento a ponticello LK3
5 Batteria
6 Blocco dei morsetti a vite
7 Protezione antisabotaggio, co- perchio
8 LED

2k2

4k7

LK2	Contatto inteno		On
LK3	LED		On

9. Disattivazione del LED

Stato di esercizio	Segnale
Modalità di funzionamento	Nessun segnale
Invia / Modalità programmatore IR	4 lampeggiamenti
Modalità programmatore rilevatore interno	Lampeggiamento continuo

Attivazione/disattivazione LED

Collegare il collegamento a ponticello LK3 per attivare il LED. Rimuovere il ponticello per disattivarlo.

10. Zone esterne

Collegamento di contatti esterni

È possibile collegare contatti esterni al presente radio-rilevatore d'apertura attraverso DEOL. In caso di più apparecchiature, queste devono essere collegate in serie. La resistenza del cavo non dovrebbe essere inferiore a 100 ohm. Collegare gli apparecchi esterni ai morsetti a vite sulla scheda, osservando anche i valori della resistenza.

Inizializzazione di contatti esterni

I contatti esterni del radiorilevatore d'apertura vengono inizializzati in una zona extra della centrale:

• Impostare la centrale radio in modalità di inizializzazione.
  Osservare le istruzioni della centrale di allarme.
• Collegare entrambi i morsetti a vite sul rispettivo blocco con una resistenza di 2K2.
• Rimuovere nuovamente la resistenza per permettere

l'emissione di una trasmissione radio.

OPPURE:

Collegare il contatto esterno con un rilevatore e aprire la protezione antisabotaggio.

- Accertarsi presso la centrale d'allarme che questa abbia riconosciuto il rilevatore.

Utilizzare il rilevatore come modulo radio

È possibile utilizzare questo contatto magnetico via radio anche come modulo radio.

• Chiudere il collegamento a ponticello LK2 per disattivare il contatto magnetico.
• Collegare i rilevatori esterni ai morsetti del blocco dei morsetti a vite e inizializzarli (vedi “Collegamento di contatti esterni” e “Inizializzazione contatti esterni”).

Konfiguration/ Configuration/ Configuration/ Configuratie/ Configuration/ Configurazione

CB	Anschlussklemme/ Terminal connector strip/ Borne de raccordement/Aansluitklem/ Tilslutningsklemme / Morsetto
RS	Reed Schalter/ Reed switch/ Contact à lames souples/ Reed schakelaar/ Reed-kontakt/ Interruttore Reed
NC	Normal geschlossen/ Normal closed contact/ Normalement fermé/ Normaal gesloten/ Normalt lukket/ Normalmente chiuso
NO	Normal offen/ Normal open contact/ Nor-malement ouvert/ Normaal open/ Normalt åben/ Normalmente aperto
TS1 - 2	Interne Sabotagekontakte/ Internal tam-per contacts/ Contacts anti-sabotage in-ternes/ Interne sabotagecontacten/ In-terne sabotagekontakter/ Contatto antisabotaggio interno
eTS3	Externer Sabotagekontakt/ External tam-per contact/ Contact anti-sabotage ex-terne/ Extern sabotagecontact/ Ekstern sabotagekontakt/ Contatto antisabotaggio esterno
eS1 - 2	Externe Schaltkontakte/ External switch cont/ Contacts de commutation externs/ Externe schakelcontacten Eksterne kob-lingskontakter/ Contatti di interruzione es-terni

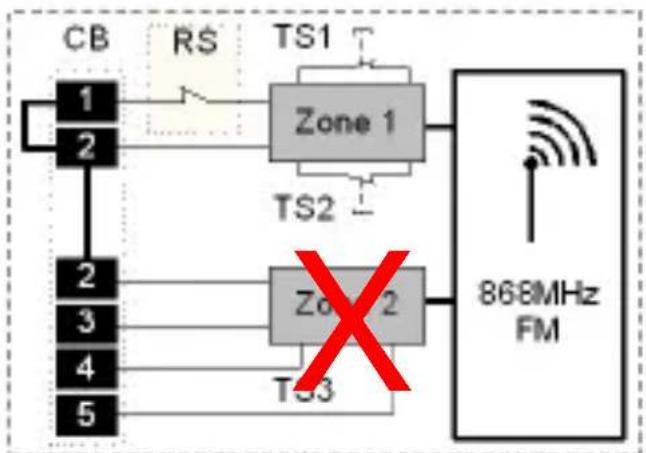

Fig. 1
Zone 1 - 1 x NC / RS
    note right of Zone3: Red X symbol indicates a fault or intersection point.

Jumper
LK1
LK2
LK3
LK4

Fig. 2
Zone 1 - 1 x NC / RS + 1 x NC / eS1
