MANUALE UTENTE FU5929 ABUS

Serratura a cilindro radiocomandata Secvest Key 2WAY Istruzioni per l'installazione e per l'uso

Per garantire il funzionamento ideale, occorre il Secvest 2WAY con core software 5.04.25 o superiore e software RF 5.14.

La ringraziamo per aver acquistato questa serratura radiocomandata di attivazione. Con questo apparecchio ha acquistato un prodotto tecnologicamente avanzato. Tale prodotto adempie ai requisiti richiesti dalle direttive europee e nazionali in vigore. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare le presenti istruzioni per l'uso. In caso di dubbi rivolgersi al proprio rivenditore specializzato. Questa serratura radiocomandata di attivazione serve per l'attivazione e disattivazione di impianti d'allarme.

Osservare le indicazioni e le avvertenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. È esclusa la responsabilità per danni indiretti. I componenti elettronici del prodotto nella sua interezza non vanno modificati o trasformati.

Installazione

1. La serratura a cilindro radiocomandata è stata prodotta secondo la norma DIN 18252 ed è utilizzabile con serrature da incasso conformi questa norma DIN. Attenzione: non è possibile montare la serratura da soli in porte di sicurezza.
2. Rimuovere innanzitutto il vecchio cilindro. A questo scopo aprire la porta e svitare la vite di fissaggio (vedere fig. 1). Estrarre completamente la vite di fissaggio.
3. Inserire una chiave nel vecchio cilindro e ruotare la camma servendosi della chiave in modo da estrarre il vecchio cilindro. Quando il cilindro si trova in posizione standard, la posizione della camma impedisce di estrarre il cilindro.

4. Montare la serratura a cilindro radiocomandata in modo tale che il pomello si trovi nel lato interno della porta. Anche qui è necessario regolare la posizione della camma girando il pomello. Se il cilindro dovesse bloccarsi nel foro, rifinire il foro e i dispositivi di fissaggio del cilindro. In nessun caso bisogna forzare il cilindro nel foro utilizzando un martello.

5. A questo punto, fissare la serratura a cilindro radiocomandata con la vite di fissaggio e verificare che si chiuda correttamente.

Programmazione

Rimuovere la piastrina di copertura dalla serratura a cilindro radiocomandata svitando completamente entrambe le viti esagonali interne e successivamente sfilando con cautela la piastrina di copertura. (Attenzione: la piastrina di copertura è collegata al cilindro tramite un cavo corto.)

Regolare il cilindro e il commutatore DIP in base alle esigenze specifiche.

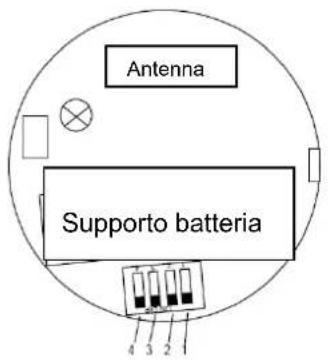

Impostazioni del commutatore DIP

Commutatore	Posizione	Significato
1	ON	Riservato
2	ON	Segnali acustici senza segnalazione di trasmissione
	OFF	Segnali acustici con segnalazione di trasmissione
3	ON	Arresto della porta DIN sinistra
	OFF	Arresto della porta DIN destra
4	ON/OFF	Non utilizzato

Spiegazione di DIN sinistra/destra e montaggio

DIN destra

DIN sinistra

Montaggio della serratura a cilindro radiocomandata

Inizializzazione nella centrale Secvest

Modalità installatore → Altri componenti → Secvest Key → Aggiungere/rimuovere Key

Scegliere una chiave (Key1, Key2, Key3 o Key4). Sul display compare il messaggio "Inserire batteria".

Inserire quindi la batteria. La chiave Secvest invia un segnale di inizializzazione alla centrale. Se l'inizializzazione della chiave Secvest è riuscita, comparirà un simbolo dietro la chiave selezionata.

Assegnazione ai settori

Modalità installatore → Altri componenti → Secvest Key → Modificare Key

Scegliere una chiave Secvest inizializzata (Key1, Key2, Key3 o Key4). Successivamente è possibile scegliere i settori che dovranno essere regolati con la chiave Secvest.

Test

Modalità installatore → Test → Secvest Key

Scegliere una chiave Secvest inizializzata (Key1, Key2, Key3 o Key4).

A questo punto è possibile testare il funzionamento della Secvest Key e se il commutatore DIP 3 è stato installato correttamente conformemente all'arresto della porta.

Quando la porta viene aperta si leggerà "Aperta".

Si leggerà “Chiusa” quando viene premuto il tasto e successivamente chiusa la porta.

Inoltre si leggeranno le intensità di segnale ricevute.

Funzionamento

Significato dei segnali acustici:

Beep

Doppio beep L'impianto è attivato

Beep prolungato

8 beep

conferma

Dopo pressione del pulsante e trasmissione (DIP 2 = OFF)

L'impianto è disattivato e dopo pressione del pulsante Timeout (30 sec.)

"Impossibile attivare l'impianto" (aprire la zona) e mancata ricezione di segnale di

Attivazione dell'impianto di allarme:

Attivare la tastiera (si sentirà un beep). Nei successivi 30 sec. si può chiudere la porta con una 1 o 2 mandate. In questa operazione la chiave Secvest invia un segnale di attivazione alla centrale.

A questo punto l'impianto d'allarme viene attivato.

Disattivazione dell'impianto di allarme:

Aprire la porta. Subito dopo aver aperto la porta, la Secvest Key invia il segnale di disattivazione alla centrale. A questo punto la centrale viene disattivata.

Situazioni utente

Pressione tasto, chiusura con 1 mandata => la centrale viene attivata

Apertura con 1 mandata => la centrale viene disattivata

Pressione tasto, chiusura con 2 mandate => la centrale viene attivata

Apertura con 2 mandate => la centrale viene disattivata

La porta non è chiusa a chiave, abbassare => la centrale viene attivata in altro modo la maniglia per aprire la porta => la centrale viene disattivata

Chiusura con 1 mandata => la centrale viene attivata in altro modo Apertura => la centrale viene disattivata

Chiusura con 2 mandate => la centrale viene attivata in altro modo Apertura => la centrale viene disattivata

Non premere il tasto, chiusura con 1 mandata => la centrale non viene attivata Non premere il tasto, chiusura con 2 mandate => la centrale non viene attivata

Calibratura

Allo stato di consegna il regolatore è calibrato in modo che siano eseguibili le situazioni utente sopra citate. In caso di mancato funzionamento (ad esempio a causa di un cilindro montato in posizione ruotata di 180°), è possibile calibrare nuovamente il regolatore successivamente al montaggio del cilindro. A tale scopo è necessario eseguire i seguenti passaggi:

1. Montaggio del cilindro sulla corrispondente porta.
2. Mantenere premuto il tasto sulla calotta del regolatore per ca. 20 secondi finché non viene emesso un triplo segnale acustico.
3. Chiudere quindi il blocco con una mandata ed estrarre la chiave.
4. Dopo un suno continuo di 2 secondi il cilindro è nuovamente calibrato.

Nota: la calibratura non infuisce in alcun modo sul senso di rotazione del cilindro. Tale senso di rotazione viene stabilito attraverso il commutatore DIP 3.

Dati tecnici

Alimentazione di tensione: Batteria al litio da 3 V

Tipo di batteria: CR2

Durata: ca. 12 mesi

Intervallo di temperatura: da -10 °C a +55 °C

Classe ambientale: 2

Radio: 868,6625 MHz, banda stretta

Alimentazione: 10

mW

È stato fatto tutto il possibile per garantire che il contenuto di queste istruzioni sia corretto. In ogni caso il redattore e ABUS Security-Center GmbH & Co. KG declinano qualsiasi responsabilità per eventuali perdite o danni direttamente o indirettamente imputabili a queste istruzioni o che si ritenga possano essere ad esse riconducibili. Il contenuto di queste istruzioni può subire modifiche senza preavviso.

Questo apparecchio soddisfa i requisiti richiesti dalla direttiva UE: Direttiva 1995/5/CE relativa ai radiotrasmittenti e agli impianti di telecomunicazione e riconoscimento reciproco di conformità.

La dichiarazione di conformità può essere richiesta a:
