Type de produit	Système de sécurité
Marque	ABUS
Modèle	FUMK50000W
Dimensions (L x l x h)	120 x 80 x 30 mm
Poids	200 g
Alimentation	Piles 3V CR123A ou adaptateur secteur 5V USB
Autonomie des piles	Jusqu'à 2 ans en utilisation normale
Connectivité	Wi-Fi 2,4 GHz, Bluetooth 4.2
Portée de détection	Jusqu'à 10 mètres (angle 120°)
Sirène intégrée	Oui, 85 dB
Notifications	Push sur smartphone via application ABUS
Compatibilité	iOS et Android
Cryptage	AES 128 bits
Température de fonctionnement	-10°C à 50°C
Humidité maximale	95% sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Protection contre les falsifications (anti-sabotage)
Pièces détachées et réparabilité	Batterie remplaçable, pièces disponibles sur abus.com
Garantie	2 ans
Contenu de la boîte	1 capteur, 1 support mural, 2 piles, 1 adaptateur USB, 1 manuel

FOIRE AUX QUESTIONS - FUMK50000W ABUS

Comment installer le capteur FUMK50000W ?

Fixez le support mural à l'aide des vis fournies (hauteur recommandée : 2 mètres). Insérez les piles, puis associez le capteur à l'application ABUS via Bluetooth. Suivez les instructions dans l'application.

Que faire si l'application ne trouve pas le capteur ?

Vérifiez que le Bluetooth de votre smartphone est activé et que le capteur est en mode appairage (voyant clignotant). Réinitialisez le capteur en retirant les piles 10 secondes.

Comment régler la sensibilité de détection ?

Ouvrez l'application ABUS, allez dans les paramètres du capteur et ajustez la sensibilité (faible, moyenne, élevée). Testez ensuite en marchant devant le capteur.

Est-ce que le capteur fonctionne sans abonnement ?

Oui, toutes les fonctionnalités de base (détection, sirène, notifications) sont gratuites. Certaines fonctionnalités avancées (enregistrement cloud) peuvent nécessiter un abonnement.

Comment remplacer les piles du capteur ?

Ouvrez le compartiment à piles à l'arrière du capteur. Remplacez les piles usagées par des piles CR123A neuves en respectant la polarité. Refermez le compartiment.

Que faire si la sirène ne sonne pas ?

Vérifiez que les piles sont suffisamment chargées et que le volume de la sirène n'est pas désactivé dans l'application. Testez la sirène via l'option 'Test' dans les paramètres.

Le capteur peut-il être utilisé en extérieur ?

Le FUMK50000W est conçu pour un usage intérieur. L'installation en extérieur est déconseillée sauf si vous le protégez des intempéries (indice IP non garanti).

Comment réinitialiser le capteur aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (situé sous le capot) enfoncé pendant 5 secondes jusqu'à ce que le voyant clignote rouge. Relâchez, le capteur est réinitialisé.

Puis-je connecter plusieurs capteurs à une seule application ?

Oui, l'application ABUS prend en charge jusqu'à 32 capteurs. Ajoutez chaque capteur via le menu 'Ajouter un appareil'.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de solvants ou de produits abrasifs. Évitez de toucher la lentille du détecteur.

MODE D'EMPLOI FUMK50000W ABUS

Secvest Détecteur d'Ouverture sans Fil

Instructions d'installation et d'utilisation

Secvest Draadloze Magneetcontact

Nous vous remercions d'avoir porté votre choix sur ce détecteur d'ouverture sans fil. Le présent produit fait appel à une technologie de pointe. Il est conforme aux exigences des directives européennes et nationales en vigueur.

Le soussigné, ABUS Security-Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMK50000W/B,

FUMK50010W/B est conforme à la directive 2014/53/UE. Le

texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.abus.com >> Recherche >>

FUMK50000W/B, FUMK50010W/B >> Downloads

La déclaration de conformité peut également être demandée à l'adresse suivante :

ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

At- tention

Tenir compte des instructions et des consignes de la présente notice ! Le non-respect des présentes instructions entraîne la déchéance de la garantie !

La société ne saurait être tenue responsable des dommages indirects ! Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Avertissements concernant la pile

L'appareil est alimenté en tension continue par une pile au lithium de 3 V. Pour assurer une vie longue durée à la pile et éviter les incendies et les préjudices corporels, veuillez tenir compte des consignes ci-après :

• Ne pas jeter la pile dans les ordures ménagères.
• La pile ne doit être ni directement exposée à une source de chaleur ou un rayonnement
• solaire ni conservée dans un lieu à très haute température.
• Ne pas faire brûler la pile.
• La pile ne doit pas entrer en contact avec de l'eau.

• Elle ne doit être ni démontée, ni percée, ni endommagée.

• Les contacts de la pile ne doivent pas être court-circuités.

• Mettre la pile hors de portée des enfants en bas-âge.
• La pile n'est pas rechargeable.

Attention

Faire attention à la polarité !

Introduisez la pile dans le détecteur d'ouverture sans fil.

1. Contenu de la livraison

1 x instructions d'installation
1 aimant
1 x pile CR2 3 V au lithium
1 support magnétique
1 détecteur d'ouverture
2 vis à tête noyée (support magnétique)
2 vis à tête cylindrique (détecteur)
4 plaques de calage de l'aimant
2 plaques de calage du détecteur
4 straps enfichables (cavaliers) sur l'électronique (FUMK50000W/B)
2 straps enfichables (cavaliers) sur l'électronique (FUMK50010W/B)

2. Fiche technique

Alimentation	3V CR2 Li/MnO2
Consommation d'électricité/Consommation d'énergie	Courant de repos 5 μA (FUMK50000), 9 μA (FUMK50010)28 mA max.
Durée de service des piles	Généralement > 2 ans
Alimentation	3 V CC
Consommation	0,03 A
Valeur-seuil de sous-tension de la pile	2,2 V Défaut « Pile vide » si <2,4V
Fréquence	868,6625 MHz/FM
Poids	env. 76g
Dimensions LxHxP mm	33x89x29
Durée de service de la pile	36 mois maxi.
Classe environnementale	II (-10-+55 °C)
Niveau de sécurité	2
N° INCERT	C-019-0430
Boîtier	ABS
Puissance d’émission	Max. 10mW
Directives européennes	EN 50131-2-6

3. Mise en service

Ne pas monter le détecteur:

• sur ou à proximité de surfaces métalliques !
• à moins de 1 m de conduites de gaz, d'eau ou de lignes de courant !
• à proximité d'appareils électriques, tels que des ordinateurs, des photocopieurs ou autres émetteurs !

Choisissez un emplacement de montage situé dans la portée radio de la centrale d'alarme ou répéteur.,

Portée

La portée dépend des conditions ambiantes. L'intensité du signal ne doit pas être inférieure à la valeur 3. Vérification avec la Secvest: Passez en mode installateur Test Portée Radio.

Site de montage

Le coin supérieur de votre fenêtre/encadrement de porte est un site de montage optimal du détecteur d'ouverture de porte. Veillez à installer le détecteur sur une surface plane, pour que le contact anti-arrachement murale commute.

- Ouvrir le boîtier en desserrant la vis, puis en retirant le couvercle.

• Retirez la platine du boîtier. Desserrez la vis et retirez la platine en la soulevant.

- Fixez le détecteur et le support magnétique en les centrant par rapport au repère « 3 » et à 10 mm de distance maxi.

- Utilisez ensuite l'embase du détecteur et du support magnétique pour le repérage des trous de fixation 1, 4

- et 6, 7.

- Utilisez les vis à tête cylindrique « A » pour le détecteur et les vis à tête noyée « B » pour le support magnétique.

- Veillez à ce que le contact anti-arrachement mural « 2 » se déplace vers l'intérieur

- Passe-câble « 5 » pour détecteur externe, câble de raccordement de 10 mètres maxi

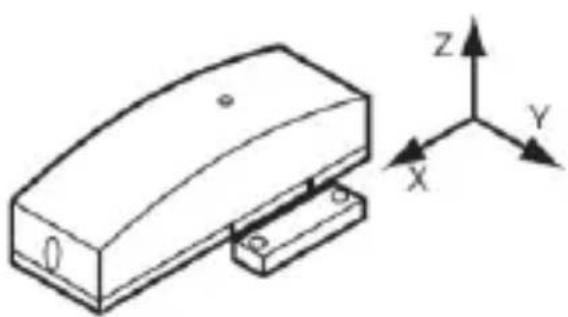

Distances de rapprochement et d'éloignement sur surfaces de montage ferromagnétiques et non ferromagnétiques. EN 50131-2-6, chapitre 5.2 c)

Assurez-vous que la Secvest (récepteur) soit à chaque fois en mode d'apprentissage. Maintenez le contact anti-arrachement mural, à l'état démonté également le contact de couvercle en-foncés (signal double). Ouvrez l'un de ces contacts jusqu'à ce que le récepteur accuse réception. Utilisez un extension radio (module universel sans fil), puis tenez la DEL de signalisation « SL » du détecteur à 50 mm maxi. au-dessus du récepteur IR et procédez à l'apprentissage des zones comme décrit ci-après.

Aux dernières pages, vous trouverez les configurations possibles des diverses zones. Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

5. Description de l'appareil

1 Vis de fixation
2 connexion de strap enfichable LK4 connexion de strap enfichable LK2
3 Contact magnétique
4 connexion de strap enfichable LK3 connexion de strap enfichable LK1
5 Pile
6 Barrette de bornes à vis
7 Protection anti-sabotage, couvercle
8 DEL

LK1LK3	Mode de fonctionnementdu contact externe
LK2	Contact Interne
LK4	Programmation

6. DEL de signalisation

Etat de fonctionnement	Signal
Mode de fonctionnement	Aucun signal
Emission / Mode de programmation IR	4 clignotements
Mode de programmation détecteur interne	Clignotement con-tinu

Activation de DEL

Enfichez un cavalier sur LK1 et LK3. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continuellement. Retirez-le ensuite. La DEL est maintenant active. Remettre le cavalier sur sa position d'origine.

Désactivation de LED

Enfichez un cavalier sur LK1. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continuellement. Retirez-le en-suite. La DEL est maintenant désactivée. Remettre le cavalier sur sa position d'origine.

FUMK50000W/B

7. Raccordement d'un détecteur fil Raccordement du contact externs (Zone 1)

Un seul contact NF peut être connecté aux bornes 1 et 2 (Reed). L'évaluation a lieu via le détecteur d'ouverture radio lui-même.

Raccordement de contacts externes (zone 2)

Le raccordement de détecteurs externes à contacts NF (ou NO) à ce détecteur d'ouverture sans fil est possible. En présence de plusieurs appareils, ces derniers doivent être branchés en série (en parallèle). La résistance électrique de câble ne doit pas dépasser 100 ohm.

Raccorder la ligne d'alarme à la connexion « ALARM » (bornes 2 et 3) et au « TAMP » (bornes 4 et 5) la ligne de sabotage des détecteurs de fils.

Apprentissage de contacts externes

L'apprentissage des contacts externes du détecteur d'ouverture sans fil a lieu sur une zone particulière de la centrale.

Ouvrez et fermez la connexion « TAMP », jusqu'à ce que le récepteur confirme.

Utilisation du détecteur en tant que module radio

Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

• Fermer le strap enfichable LK2 (pour désactiver le contact magnétique interne.
• Raccorder les détecteurs aux bornes à vis « Reed » et retirez le pont en fil existant (zone 1).
• Raccorder le détecteur en tant que zone externe (voir ci-dessus) (zone 2).

8. Description de l'appareil

1 Vis de fixation
2 connexion de strap enfichable LK2
3 Contact magnétique
4 connexion de strap enfichable LK3
5 Pile
6 Barrette de bornes à vis
7 Protection anti-sabotage, couvercle
8 DEL

LK2	Contact Interne
LK3	DEL

9. DEL de signal

Etat de fonctionnement	Signal
Mode de fonctionnement	Aucun signal
Emission / Mode de programmation IR	4 clignotements
Mode de programmation détecteur interne	Clignotement con-tinu

Activation/désactivation de DEL

Shuntez LK3 pour activer la DEL. Retirer le cavalier pour la désactiver.

FUMK50010W/B

10. Contacts externes

Raccordement de contacts externes

Le raccordement de contacts externes à ce détecteur d'ouverture sans fil est possible par DEOL. En présence de plusieurs appareils, ces derniers doivent être branchés en série.

La résistance électrique de câble ne doit pas dépasser 100 ohm. Raccordez les appareils externes aux bornes à vis sur la platine. Tenez également compte des résistances.

Apprentissage de contacts externes

L'apprentissage des contacts externes du détecteur d'ouverture sans fil a lieu sur une zone particulière de la centrale :

• Mettez la centrale d'alarme sans fil en mode d'apprentissage. Tenez compte du mode d'emploi de la centrale d'alarme sans fil.
• Raccordez les deux bornes à vis à la barrette à bornes à l'aide d'une résistance de 2,2 kiloohms.
• Retirez de nouveau la résistance pour déclencher un envoi de signal radio.

OU :

Reliez le contact externe à un détecteur et ouvrez la protection anti-sabotage.

- Assurez-vous que la centrale d'alarme ait détecté le détecteur.

Utilisation du détecteur en tant que module radio

Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

• Fermez la borne du strap enfichable LK2 pour désactiver le contact magnétique interne.
• Reliez les détecteurs externes aux bornes à vis de la barrette et procédez à leur apprentissage, voir « Raccordement de contacts externes » et « Apprentissage de contacts externes ».
