BEDIENUNGSANLEITUNG FUMK50000W ABUS

Secvest Funk-Öffnungsmelder

Installations- und Bedienungsanleitung

Secvest Wireless Magnetic Cont

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Funk-Öffnungsmelders.

Dieses Gerät ist nach dem heutigen Stand der Technik gebaut.

Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp FUMK50000W/B, FUMK50010W/B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> FUMK50000W/B, FUMK50010W/B >> Downloads

Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5, 86444 Affing, GERMANY

Achtung

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das Produkt darf nicht geändert bzw. umgebaut werden.

Batteriehinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden
  • Die Batterie darf nicht verbrannt werden
  • Die Batterie darf nicht mit Wasser in Berührung kommen

• Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden

• Die Batteriekontakte dürfen nicht kurzgeschlossen werden
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen
  • Die Batterie ist nicht wieder aufladbar

Achtung

Beachten Sie die Polung!

Setzen Sie die Batterie in den Funköffnungsmelder ein.

1. Lieferumfang

1 x Installationsanleitung
1 x Magnet
1 x Batterie CR2 3V Lithium
1 x Magnethalter
1 x Öffnungsmelder
2 x Senkkopfschrauben (Magnethalter)
2 x Linsenkopfschrauben (Melder)
4 x Magnet Abstandsplatten
2 x Melder Abstandsplatten
4 x Steckbrücken (Jumper) auf der Elektronik (FUMK50000W/B)
2 x Steckbrücken (Jumper) auf der Elektronik (FUMK50010W/B)

2. Technische Daten:

Spannungsversorgung	3V CR2 Li/MnO2
Stromverbrauch / Energie-verbrauch	Ruhestrom : 5μA(FUMK50000), 9 μA(FUMK50010)28mA max.
Batterielaufzeit	>2 Jahre typisch
Betriebsspannung	3V DC
Stromaufnahme	0,03A
Unterspannungs-schwell-wert der Batterie	2,2VStörung “Leere Batterie” bei<2,4V
Frequenz	868,6625 MHz / FM
Gewicht	ca. 76g
Abmaße BxHxT mm	33x89x29
Batterielaufzeit	bis 36 Monate
Umweltklasse	II (-10-+55°C)
Sicherheitsgrad	2
INCERT-No	C-019-0430
Gehäusematerial	ABS
Funkleistung	Max. 10mW
Normen	EN 50131-2-6

3. Inbetriebnahme

Montieren Sie den Melder:

• nicht auf oder in der Nähe von Metallflächen!
• nicht in unmittelbarer Nähe (unter 1m) zu Gas-, Wasser- und Stromleitungen!
• nicht in der Nähe von elektrischen Geräten z.B., Computer, Kopierer oder anderen Sendern!

Wählen Sie einen Montageort, der: innerhalb der Funkreichweite der Zentrale oder des Repeaters liegt.

Reichweite

Die Reichweite ist abhängig von den Umgebungsbedingungen. Die Signalstärke sollte den Wert 4 nicht unterschreiten. Überprüfung mit der Secvest: Gehen Sie in den Errichtermodus →Test →Meldersignal

Montageort

Optimaler Montageort für den Funköffnungsmelder ist die obere Ecke Ihres Fenster-/Tür-Rahmens. Achten Sie darauf, dass Sie den Melder auf einer ebenen Fläche installieren, damit der Wandabrisskontakt schaltet.

- Öffnen Sie das Gehäuse, indem Sie die Schraube lösen und anschließend den Deckel entfernen.

- Entfernen Sie die Platine aus dem Gehäuse. Schraube lösen, die Platine herausheben.

- Befestigen Sie den Melder und den Magnethalter mittig zur Markierung „3“ mit max.10 mm Abstand

- Danach verwenden Sie die Bodenplatte des Melders und des Magnethalters um die Befestigungslöcher 1, 4 und 6, 7 zu markieren

- Verwenden Sie die Linsenkopfschrauben für den Melder und die Senkkopfschrauben für den Magnethalter.

- Achten Sie darauf, dass sich der Wandabrisskontakt „2“ nach innen bewegt.

- Kabelöffnung „5“ für externe Melder, max. 10 m Anschlusskabel.

Näherungs- und Entfernungsabstände auf ferromagnetischen und nicht ferromagnetischen Montageoberflächen laut EN 50131-2-6, Kapitel 5.2 c.

4. Einlernen des Melders (Zone 1) in die Zentrale

Stellen Sie sicher, dass sich die Secvest (Empfänger) jeweils im Einlernmodus befindet. Halten Sie den Deckelkontakt (Sabotagekontakt) im ausgebauten Zustand und auch den Wandabrisskontakt gedrückt. Öffnen Sie einen dieser Kontakte, bis der Empfänger den Empfang bestätigt (Doppelton).

Verwenden Sie eine Funkerweiterung (Funk-Universalmodul), dann halten Sie die Signal LED des Melders max. 50mm über den IR Empfänger und lernen Sie wie oben beschrieben die Zonen ein.

Auf den letzten Seiten befinden sich die möglichen Konfigurationen der einzelnen Zonen. Sie können diesen Funkmagnetkontakt auch als Funkmodul nutzen.

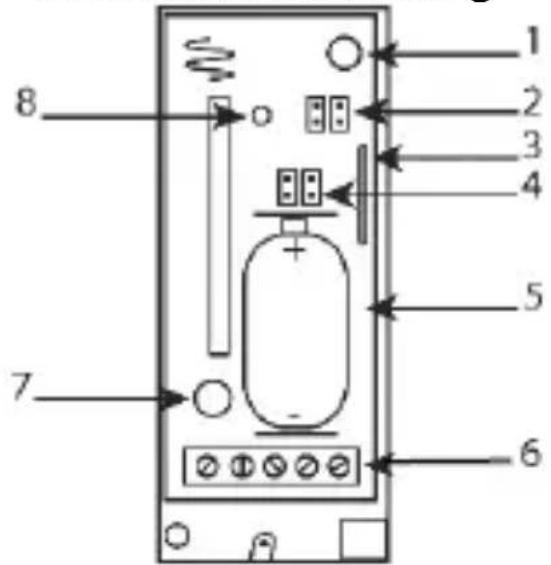

5. Gerätebeschreibung

1 Befestigungsschraube
2 Steckbrückenanschluss LK4 Steckbrückenanschluss LK2
3 Magnetschalter
4 Steckbrückenanschluss LK3 Steckbrückenanschluss LK1
5 Batterie
6 Schraubklemmblock
7 Deckelkontakt/ Sabotage-kontakt
8 LED

LK1LK3	Betriebsmodus des externen Kontaktes
LK2	Interner Kontakt
LK4	Programmierung

6. Signal LED

Betriebszustand	Signal
Betriebsmodus	Kein Signal
Senden / Programmiermodus IR	4 x Blinken
Programmiermodus Melder in-tern	Kontinuierliches Blin-ken

LED aktivieren

Stecken Sie einen Jumper auf LK1 und LK3. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach entfernen Sie diesen wieder, die LED ist jetzt aktiviert. Stellen Sie die ursprüngliche Position der Jumper wieder her

LED deaktivieren

Stecken Sie einen Jumper auf LK1. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach entfernen Sie diesen wieder, die LED ist jetzt deaktiviert. Stellen Sie die ursprüngliche Position der Jumper wieder her.

FUMK50000W/B

7. Verdrahtete Melder anschließen Externe Zone (Zone 1) anschließen

Auf den Anschlussklemmen 1 und 2 (Reed) kann nur ein NC-Kontakt angeschlossen werden. Die Auswertung findet über den Funköffnungsmelder selbst statt.

Externe Zonen (Zone 2) anschließen

Sie können externe Melder mit NC-Kontakten (oder NO-Kontakten) an diesen Funk-Öffnungsmelder anschließen. Bei mehreren Geräten, müssen diese in Reihe (parallel) geschaltet sein. Der Kabelwiderstand sollte 100 Ohm nicht überschreiten.

Schließen Sie an den Anschluss „ALARM“ (Klemme 2 und 3) die Alarmlinie und an „TAMP“ (Klemme 4 und 5) die Sabotagelinie der Drahtmelder an.

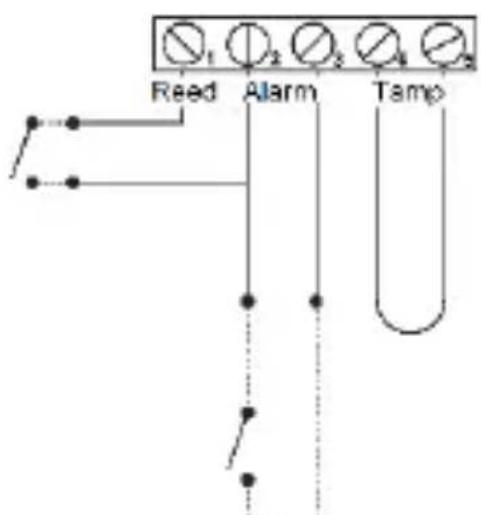

Externe Kontakte einlernen

Die externen Kontakte des Funköffnungsmelders werden auf eine extra Zone der Zentrale eingelernt.

Öffnen und schließen Sie die Verbindung „TAMP“, bis der Empfänger den Empfang bestätigt.

Melder nur als Funkmodul nutzen

Sie können diesen Funkmagnetkontakt auch als Funkmodul nutzen.

• Schließen Sie dazu den Steckbrückenanschluss LK2, um den internen Magnetkontakt zu deaktivieren.
• Schließen Sie die Melder an den „Reed“-Anschlüssen an und entfernen Sie die vorhandene Draht-Brücke (Zone 1).
• Schließen Sie den Melder als externe Zone an (siehe oben) (Zone 2).

8. Gerätebeschreibung

1 Befestigungsschraube
2 Steckbrückenanschluss LK2
3 Magnetschalter
4 Steckbrückenanschluss LK3
5 Batterie
6 Schraubklemmblock
7 Deckelkontakt/ Sabotage-kontakt
8 LED

LK2	Interner Kontakt
LK3	LED

9. Signal LED

Betriebszustand	Signal
Betriebsmodus	Kein Signal
Senden / Programmier Modus IR	4 x Blinken
Programmiermodus Melder in-tern	Kontinuierliches Blin-ken

LED aktivieren / deaktivieren

Brücken Sie den Steckbrücken-Anschluss LK3 um die LED zu aktivieren. Entfernen Sie die Brücke, um sie zu deaktivieren.

FUMK50010W/B

10. Externe Zonen Externe Kontakte anschließen

Sie können externe Kontakte über DEOL an diesen Funk-Öffnungsmelder anschließen. Bei mehreren Geräten, müssen diese in Reihe geschaltet sein. Der Kabelwiderstand sollte 100 Ohm nicht überschreiten. Schließen Sie die externen Geräte an die Schraubklemmen auf der Platine an, Beachten Sie auch die Widerstandswerte

Externe Kontakte (Zone 2) einlernen

Die externen Kontakte des Funköffnungsmelders werden auf eine extra Zone der Zentrale eingelernt:

- Setzen Sie Ihre Funkzentrale in den Lernmodus.

Beachten Sie die Anleitung Ihrer Funkzentrale.

- Verbinden Sie die beiden Schraubklemmen am

Schraubklemmblock mit einem 2K2 Widerstand.

- Entfernen Sie den Widerstand wieder, um eine Funk Übertragung auszulösen.

ODER:

Verbinden Sie den externen Kontakt mit einem Melder und öffnen Sie den Sabotageschutz.

- Vergewissern Sie sich, dass die Alarmzentrale den Melder erkannt hat.

Melder als Funkmodul nutzen

Sie können diesen Funkmagnetkontakt auch als Funkmodul nutzen.

• Schließen Sie den Steckbrückenanschluss LK2, um den internen Magnetkontakt zu deaktivieren.
• Schließen Sie die externen Melder an den Klemmen des Schraubklemmblocks an und lernen Sie sie ein, siehe „Externe Kontakte anschließen“ und „Externe Kontakte einlernen.
