Produkttype	Optisk røgdetektor
Mærke	ABUS
Model	FUMO50020
Kategori	Sikkerhedssystem
Dimensioner (diameter)	100 mm
Dimensioner (højde)	50 mm
Vægt	150 g (uden batteri)
Strømforsyning	9V alkaliske batteri (inkluderet)
Batteriets levetid	Ca. 1 år
Hovedfunktioner	Røgdetektering, lydalarm (85 dB), LED-indikator, testknap
Lydindikator	Indbygget sirene ≥ 85 dB ved 3 m
Visuel indikator	Rød blinkende LED ved alarm, grøn LED ved normal drift
Knap	Test/stille
Installation	Loftsmontering, fastgørelse med medfølgende skruer og dyvler
Detektionsområde	Op til 60 m²
Driftstemperatur	-10°C til +40°C
Fugtighed	Op til 95% uden kondens
Standarder	CE, EN 14604
Certificering	VdS (valgfri)
Vedligeholdelse og rengøring	Afstøv med en støvsuger eller blød klud hver 6. måned
Månedlig test	Tryk på testknappen indtil alarmen lyder
Produktets levetid	10 år (udløbsdato angivet på enheden)
Reservedele	9V batteri, monteringssæt
Reparationsmulighed	Kan ikke repareres af brugeren; udskift enheden efter 10 år
Garanti	2 år

Ofte stillede spørgsmål - FUMO50020 ABUS

Hvordan installerer jeg ABUS FUMO50020 røgdetektoren?

Fastgør detektoren i loftet, mindst 50 cm fra vægge og hjørner. Brug de medfølgende skruer og dyvler. Sørg for, at der ikke er træk eller damp i nærheden.

Hvordan tester jeg røgdetektoren?

Tryk på testknappen (midten) i 2 sekunder. Alarmen skal lyde, og LED'en blinke. Slip knappen for at stoppe. Udfør denne test en gang om måneden.

Hvad gør jeg, hvis detektoren afgiver intermitterende bip?

Det indikerer normalt et svagt batteri. Udskift 9V-batteriet med et nyt. Hvis bip'et fortsætter, rengør detektoren (se vedligeholdelse). Hvis problemet fortsætter, udskift enheden.

Hvilket batteri skal jeg bruge, og hvordan skifter jeg det?

Brug et kvalitets 9V alkaliske batteri. Åbn rummet bag på detektoren ved at dreje dækslet. Indsæt batteriet med korrekt polaritet. Luk dækslet. Den grønne LED skal blinke hvert 40. sekund.

Hvordan rengør jeg røgdetektoren?

Støvsug forsigtigt åbningerne med en støvsuger med blød børste eller en fnugfri klud. Brug ikke vand, opløsningsmidler eller kemikalier. Rengør hver 6. måned.

Hvad er levetiden for ABUS FUMO50020 detektoren?

Levetiden er 10 år fra fremstillingsdatoen (dato angivet på enheden). Efter denne dato skal den udskiftes, selvom den ser ud til at fungere.

Kan detektoren udløse fejlagtigt?

Ja, i tilfælde af damp (køkken, badeværelse), støv eller cigaretrøg. Installer detektoren væk fra dampkilder. Brug Stille-knappen til midlertidigt at stoppe alarmen.

Hvor skal jeg installere røgdetektoren i et hus?

Installer en detektor pr. niveau (kælder, stueetage, etage). Placer den i loftet, i gange nær soveværelser. Undgå køkkener, badeværelser, garager og meget støvede områder.

Hvordan nulstiller jeg detektoren efter en alarm?

Alarmen stopper automatisk, når røgen forsvinder. Hvis den fortsætter, tryk kort på test/stille-knappen for at slukke den. Hvis problemet fortsætter, rengør detektoren.

Hvad gør jeg i tilfælde af alarm?

Ignorér ikke alarmen. Forlad straks stedet. Ring til hjælp udefra. Gå ikke ind igen, før du er sikker på, at branden er slukket. Gør dig bekendt med evakueringsplanen.

BRUGSANVISNING FUMO50020 ABUS

Installationsvejledning (DK).... 141

4.2 Indersiden af huset 144

4.3 Printkort 145

4.4 Taster 146

4.5 Dip-kontakt 146

4.6 Jumpere 147

4.7 Intern piezosignalgiver 147

5. MONTAGEVEJLEDNING 148

5.1 Montage 148

5.2 Spændingsforsyningens ledningsføring 149

5.3 Indgangenes ledningsføring 149

5.4 Udgangenes ledningsføring 149

5.5 Tilslutning af sirenen 149

6. PROGRAMMERING 150

6.1 Start af programmering 150

6.2 Menupunkter i hovedmenuen 150

6.3 Valg af funktionsmåde for UVM 150

6.3.2 Trådløst udgangsmodul 152

6.3.3 Trådløs sender/modtager 154

6.3.4 Trådløst sirenemodul 155

6.3.5 Trådløs sirenesender/-modtager 157

6.3.6 Trådløst modtagermodul 158

6.3.7 Trådløs cylindermodtager 163

6.4 Sletning af trådløse meldere 165

6.5 Signalstyrkemåling 165

6.6 Fabriksindstilling 166

7. TEKNISKE DATA 166

1. Forord

Kære kunde. Tak, fordi du har valgt at købe dettee trådløse universalmodul til den trådløse alarmcentral Secvest. "Hermed erklærer ABUS Security-Center GmbH & Co. KG, at apparatet med artikelnummeret FUMO50020 er i overensstemmelse med de grundlæggende krav og de gældende bestemmelser i direktivet 1999/5/EG. Overensstemmelseserklæringen kan rekvireres på følgende adresse:

For at kunne sikre en ufarlig drift skal du som bruger være opmærksom på denne monteringsvejledning! Har du spørgsmål bedes du henvende dig til din specialforhandler.

2. Sikkerhedsanvisninger

Universalmodulet forsynes med 12 V jævnspænding af en ekstern spændingskilde (ikke inkluderet i leveringsomfanget). Nødstrømsforsyningen sikres vi et 6 V/1,2 Ah batteri (ikke inkluderet i leveringsomfanget). Det maksimale strømforbrug for alle tilsluttede komponenter må aldrig overstige 1 A.

Apparatet er udelukkende beregnet til indendørs brug. Den maksimale luftfugtighed må ikke overstige 90 % (ikke-kondenserende).

Universalmodulet er flere funktioner integreret i et apparat. Under installationen af apparatet kan du vælge en af følgende funktioner:

• Trådløs repeater
• Trådløst udgangsmodul
• Trådløs sender/modtager
• Trådløst sirenemodul
• Trådløs sirenesender/modtager
• Trådløst modtagermodul
• Trådløs cylindermodtager

Der findes en detaljeret beskrivelse af den pågældende funktion senere i denne vejledning.

Apparatet skal udstyres med et 6 V/1,2 Ah blybatteri som nødstrømsforsyning og som også kan overtager processorfunktionen i tilfælde af, at den primære 12 V-spændingsforsyning svigter. Tilsluttede eksterne forbrugere (meldere) har ikke nødstrømsforsyning i tilfælde af strømsvigt. LED-visningsfunktionen understøttes heller ikke i tilfælde af batteridrift.

4. Komponenternes betegnelser

4.1 Display

Universalmodulets LED'er lyser afhængigt af hændelserne. Grafikken giver en oversigt over de viste hændelser. LED'erne betyder:

Ud over LED-visningernes betydning under normal drift, fungerer LED-visningerne også til visning af den valgte funktion under programmeringen. Vær i den forbindelse opmærksom på henvisningerne i den pågældende funktionsbeskrivelse.

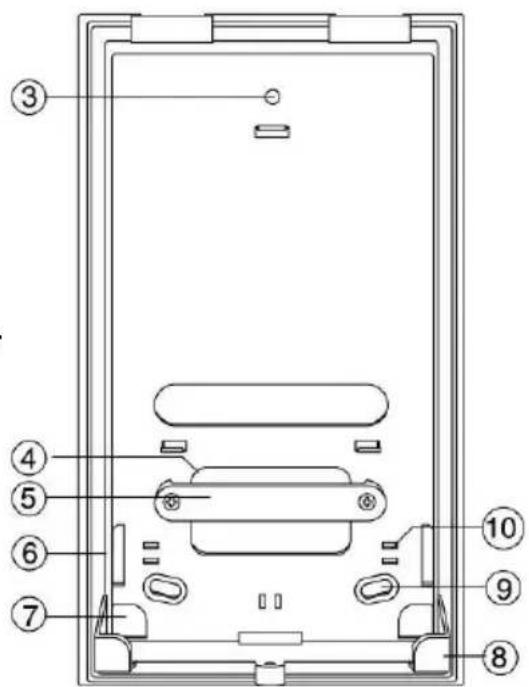

4.2 Indersiden af huset

1. ∅verste printkortholder
2. Nederste printkortholder
3. ∅verste fastgørelseshul

4. Åbning til kabelindføring

5. Kunststofskinne til trækaflastning

6. Kabelindføringer i siden

7. Kabelindføring i hjørne

8. Batteriholder

9. Nederste fastgørelseshuller

10. Anordninger til trækaflastning

1. DIP-kontakt
2. Piezosignalgiver
3. IR LED-modtager
4. Batteritislutning
5. Kick Start-jumpertilslutning
6. Spændingstilslutning og zoneindgange
7. RJ12-stik til ekstern sirene
8. Spændingsudgang og relæudgange
9. Fit Disable-jumpertilslutning
10. Jumpertilslutninger til udgangskonfiguration
11. Sabotagekontakt
12. ESC/DEL-tast
13. SET-tast
14. SELECT-tast
15. Sender/modtagerenhed
16. LED-visninger (melderkanaler)

4.4 Taster

SELECT: Tryk på denne tast for at starte programmeringen eller for at vælge en anden funktion under programmeringen.

SET: Tryk på denne tast under programmeringen for at bekræfte en valgt funktion.

ESC/DEL: Tryk på denne tast for at afslutte programmeringen eller for at slette en valgt funktion under programmeringen.

4.5 Dip-kontakt

Enkelte dip-kontakter har forskellige betydninger afhængigt af universalmodulets funktionsmåde. Enkelte betydninger betyder det samme for alle funktioner. De enkelte betydninger:

1. OFF: Universalmodulet indlærer kun trådløse sendere via infrarød-LED.

1. OFF: Universalmodulet overvåger ikke for overløb af trådløse signaler (jamming).

ON: Universalmodulet melder fejl ved overløb af trådløse signaler (jamming). I funktionsmodus 6 aktiveres relæ 4 ved fejl.

1. OFF: Universalmodulet overvåger ikke melderne for supervision.

ON: Universalmodulet melder fejl ved svigt i supervision og sender selv en supervisionsmelding. I funktionsmodus 6 aktiveres relæ 4 ved svigt i supervision.

1. OFF: Kort supervisionstid (20 minutter).

1. OFF: Universalmodulets indgange skal tilsluttes uden modstand (NC).

ON: Universalmodulets indgange skal tilsluttes med en modstand på 2,2 kΩ (EOL).

1. OFF: Universalmodulets indgang 1 arbejder som hvilekontakt (NC).

ON: Universalmodulets indgang 1 arbejder som arbejdskontakt (NC).

1. OFF: Indgang 1 arbejder som indgang for nøglekontakt (imp).

ON: Indgang 1 arbejder som indgang for magnetkontakter, bevægelsesmeldere, bloktilslutning.

1. Vær opmærksom på de pågældende henvisninger til dipkontaktstillingen i funktionsbeskrivelsen til de enkelte funktionsmodi.

4.6 Jumpere

Universalmodulet har tre forskellige jumpertilslutninger med forskellige betydninger. De enkelte tilslutninger har følgende betydning:

Kick Start: Denne jumper befunder sig ved siden af batteristikkets tilslutning.

Jumperen skal slås til, eller tilslutningen skal kortsluttes med en skruetrækker, hvis universalmodulet kan skal anvendes vha. batteriet (f.eks. til programmering).

Fit Disable: Denne jumper befinder sig over LED'en LED O/P Fault.

Jumperen skal slås til, hvis sabotagekontakten på bagsiden ikke skal anvendes.

Udgange: Disse jumpere befinder sig under dækselsabotagekontakten.

De styrer relæernes udgangsreaktion. Den følgende skitse viser de enkelte indstillingsmuligheder og deres betydning.

Udgang 1 bliver til +12 V når aktiveret

Udgang 1 bliver til 0 V når aktiveret

Udgang 1 arbejder som relækontakt

På den måde kan du indstille hver udgang individuelt.

4.7 Intern piezosignalgiver

Den indbyggede piezo er beregnet til hjælp under programmeringen af universalmodulet. Vær i den forbindelse

opmærksom på henvisningerne i den pågældende funktion. Desuden kan piezo'en også aktiveres til modtagelse af signal under melder-/funktionstest.

5. Montagevejledning

5.1 Montage

Universalmodulet monteres på følgende måde:

Bestem det bedstmulige installationssted. Det skal vælge ud fra kriteriet om, hvorvidt der er sikret en tilstrækkelig god trådløs kommunikation mellem komponenterne. Det er bedst at bruge den trådløse testboks for at bestemme installationsstedet.

Henvisning: Vælg universalmodulets monteringssted, så det befinder sig i et område, der er overvåget af en melder. Vær desuden opmærksom på, at universalmodulet skal anbringes så højt som muligt, dog mindst 1 m over gulvet.

Apparatet må ikke installeres:

• i et beskyttet eller ubeskyttet udeområde
• i nærheden (1 m) af elektronisk udstyr og ledninger som f.eks.: computere, fotokopieringsmaskiner, LAN og stærk-/drejestrømsledninger

Efter du har bestmt installationsstedet, skal du åbne universalmodulets hus og først fjerne printkortet fra husets bagside. Dette gøre ved at bukke den øverste prinktkortholder forsigtigt op, indtil printkortet kan tages ud.

Brug husets bagside som skabelon, og markér fastgørelseshullerne på væggen. Fastgør universalmodulet på væggen, men vent med at spænde skruerne fast.

Foretag tilslutningerne i universalmodulet som vist på de næste sider. Sørg for at der er tilstrækkelig trækaflastning til kablerne i universalmodulet.

Sæt prinktkortet i igen, og spænd skruerne fast.

Foretag programmeringen (se punkt 7).

Efter programmeringen er blevet afsluttet korrekt, bipper universalmodulets piezosignalgiver med korte mellemrum. Sæt først husdækslet på, og luk huset.

Efter ca. 5 sekunder sender piezosignalgiveren et totonet signal og bekræfter programmeringen. En gentagen åbning af huset resulterer i en sabotagemelding til det trådløse alarmanlæg.

5.2 Spændingsforsyningens ledningsføring

Grafikken i siden viser tilslutningen af universalmodulet vha. 12 V DC-netdelen.

5.3 Indgangenes ledningsføring

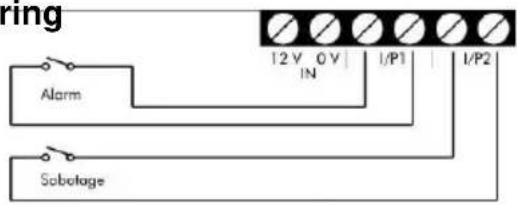

Grafikken i siden viser tilslutningen af eksterne alarmkontakter til universalmodulet. (til funktion 3 og 5)

Grafikken i siden viser tilslutningen af eksterne alarmkontakter med slutmodstand 2,2 kΩ til universalmodulet. (til funktion 3 og 5)

5.4 Udgangenes ledningsføring

Der er tre forskellige muligheder for at udføre ledningsføringen til udgangene.

1. OP1/0 V

Udgangen OP1 bliver til +12 V når aktiveret.

1. OP2/12 V

Udgangen OP2 bliver til 0 V när aktiveret.

1. OP4/C4

Denne tilslutningstype anvendes, när udgangen skal anvendes som relæ (NO).

Vær desuden opmærksom på jumpernes stilling.

5.5 Tilslutning af sirenen

Udesirenens kabel forbindes med universalmodulet via RJ12-stikket. I den forbindelse skal kablet sættes i RJ12-stiktilslutningen.

6. Programming

Under programmeringen af UVM skal du gå trinvist frem. Først skal universalmodulet have spændingsforsyning via batteriet eller 12 V-netdelen. Derefter skal universalmodulets funktion programmeres, og til sidst skal melderne indlæres i universalmodulet eller disse indlæres på det trådløse alarmanlæg. Ved bestemte funktioner er det desuden nødvendigt at foretage individuelle indstillinger via programmeringen på den trådløse alarmanlæg.

6.1 Start af programmering

Gør følgende for at starte programmeringen:

1. Kontrollér, at dækselkontakten er åbnet. Den grønne LED for spænding blinker (batteridrift) eller lyser (netdel). Den røde fejl-LED lysert.
2. Tryk på tasten SELECT. LED nummer 1 lyser blåt.
3. Du befinder dig nu programmeringsmodusen.

6.2 Menupunkter i hovedmenuen

I hovedmenuen kan der vælges mellem følgende menupunkter:

1.	Indlær melder	->	LED 1 lyser
2.	Slet melder	->	LED 2 lyser
3.	Vælg kanal	->	LED 3 lyser
4.	Test signalstyrke	->	LED 4 lyser
5.	Indstil udgange	->	LED 5 lyser
6.	Ikke anvendt
7.	Vælg funktion	->	LED 7 lyser
8.	Reset	->	LED 8 lyser

Tryk på tasten SELECT for at skifte mellem menupunkterne i programmeringsmodussen. Hver gang der trykkes på denne tast, går visningen et menupunkt videre og begynder forfra, når den sidste visning er nået. Visningen til LED 6 springes i den forbindelse over.

6.3 Valg af funktionsmåde for UVM

Universalmodulet har syv forskellige funktioner, og det skal tildeles en af disse. Gør følgende for at vælge en funktion:

1. Tryk på tasten SELECT i hovedmenuen, indtil LED 7 lyser (Vælg funktion).
2. Når LED 7 lyser, skal du trykke én gang på tasten SET. Du befinder dig nu i undermenuen til menupunkt 7, Vælg funktion. LED 1 lyser.
3. Tryk nu igen på tasten SELECT, indtil LED'en for den ønskede funktion lyser.

Henvisning: Hvis du vil tildele en ny funktion i en allerede programmeret UVM, slettes alle tidligere indlærte meldere.

Funktion 1 / LED 1 (kun i forbindelse med Secvest)

Med universalmodeulet som trådløs repeater sender det signalerne fra op til otte trådløse meldere videre til Secvest. Den installeres mest optimalt med samme afstand til både sendere og modtagere og kan dermed næsten fordoble rækkevidden for sendere og modtagere. De op til otte sendere skal i den forbindelse indlæres i universalmodulet og Secvest. Der kan anvendes op til otte universalmoduler som trådløse repeatere med et trådløst alarmanlæg.

Gør følgende for at programmere universalmodulet som trådløs repeater: Først skal universalmodulet programmeres som trådløs repeater. Derefter skal de trådløse meldere indlæres i universalmodulet og modtagerne. Til sidst kan universalmodulet som option indlæres i den trådløse central.

1. Vælg punkt 7 "Funktion" (LED 7 lyser) i programmeringsmodusens hovedmenu.

Bekræft dette punkt med tasten SET.

I undermenuen til menupunkt 7 "Funktion" skal funktion 1 vælges med tasten SELECT. LED 1 lyser.

Bekræft dette punkt med tasten SET.

LED 7 lyser igen.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Indlær nu de trådløse meldere i de trådløse repeatere og derefter i modtagerne. Gør følgende for at indlære de trådløse meldere i universalmodulet:

2. Sæt dipkontakten 1 på ON (tændt)

3. Vælg punkt 1 i programmeringsmodusens hovedmenu (LED 1 lyser).
4. Bekræft dette punkt med tasten SET.
5. LED'erne viser tilstanden for de indlæerte trådløse meldere. Hvis en LED blinker, betyder det, at denne kanal allerede er optaget. Hvis LED'en er slukket, kan der stadig indlæres en melder dér.

- Udløs melderens sabotagekontakt, eller send et signal fra melderen. Hvis signalet blev modtaget, så tildeler universalmodulet denne melder en ny kanal. LED'en for denne kanal begynder at blinke. Universalmodulet bipper to gange, när melderen er blevet indlært korrekt.

Henvisning: Følg anvisningerne i installationsvejledningen til den pågældende melder, når melderen indlæres. Magnetkontakter optager under visse omstændigheder to melderkanaler (reedkontakt og ekstern kontakt).

- Brug samme fremgangsmåde for at indlæse flere meldere.

- Når du har indlært alle meldere, så skal du forlade programmeringsmodusen ved at trykke på tasten ESC/DEL to gange. Kun LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Hvis du ønsker, at den trådløse repeater skal vise modtagelsen og videresendelsen af trådløse signaler optisk vha. melderkanalens LED, skal din sætte dipkontakt 8 på ON (tændt). LED'en til pågældende kanal lyser nu hver gang, der blev modtaget og videresendt et signal fra denne melder.

2. Som option kan du nu indlære UVM som trådløs repeater i det trådløse alarmanlæg. Dette har den fordel, at fejl i melderne eller den trådløse repeater (batteri-/spændingssvigt eller overløb af trådløse signaler) sendes til det trådløse alarmanlæg. Der kan maksimalt indlæses otto universalmoduler som trådløse repeatere i Secvest.

Gør følgende for at indlære den trådløse repeater i det trådløse alarmanlæg:

Vælg punktet "Tilføj andre komponenter/universalmodul" i det trådløse alarmanlæg, og følg anvisningerne i installationsvejledningen til det trådløse alarmanlæg. Udløs universalmodulets sabotagekontakt, når du opfordres til det, og vent, indtil det trådløse alarmanlæg har modtaget signalet fra universalmodulet.

Sæt nu universalmodulets dipkontakt 3 på ON (tændt).

6.3.2 Trådløst udgangsmodul

Funktion 2 / LED 2 (kun i forbindelse med Secvest)

Som trådløst udgangsmodul er universalmodulet beregnet til at aktivere de fire udgange (relæ eller transistor) ved pågældende programmering og hændelse. Det installeres der, hvor det er nødvendigt med en koblingskontakt. Denne funktion kan universalmodulet udføre kombineret med det trådløse alarmanlæg, fjernbetjeningen (FU5150/FU5155) eller nødkaldssenderen. Der

kan anvendes op til otte universalmoduler som trådløse tråløse udgangsmoduler med et trådløst alarmanlæg. Gør følgende for at programmere universalmodulet som trådløst udgangsmodul:

1. Vælg punkt 7 "Funktion" i programmeringsmodusens hovedmenu (LED 7 lyser).

Bekræft dette punkt med tasten SET.

Vælg funktion 2 med tasten SELECT i undermenuen til "Funktion". LED 2 lyser.

Bekræft dette punkt med tasten SET.

LED 7 lyser igen. Sæt nu universalmodules dipkontakt 3 på ON (tændt).

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Vælg punktet "Tilføj andre komponenter/universalmodul" i det trådløse alarmanlæg, og følg anvisningerne i installationsvejledningen til det trådløse alarmanlæg. Udløs universalmodulestis sabotagekontakt, når du opfordres til det, og vent, indtil det trådløse alarmanlæg har modtaget signalet fra universalmodulet.

Universalmodulet er nu indlært som trådløst udgangsmodul. Det er ikke nødvendigt med dette trin for drift som stand-alone.

Fjern alle jumpere til styring af udgangene. For at programmere relækontakterne korrekt skal du følge anvisningerne i vejledningen til det trådløse alarmanlæg, punktet "Programmering af udgange".

1. Du kan også omprogrammere relæudgangene enkeltvist, så de arbejder som NC i stedet for NO. Omprogrammeringen af relæudgangene påvirker alle funktionsmodi. Gør følgende for at omprogrammere relæudgangene:

Vælg punkt 5 i programmeringsmenuens hovedmenu (LED 5 lyser).

Bekræft dette punkt med tasten SET. LED 1 lyser eller blinker for at vise udgang 1.

Du befinder dig nu i undermenuen til punkt 5. Vælg den udgang, hvis polaritet skal ændres. Tryk på tasten SELECT for at vælge udgangen.

Bekræft valget af udgangen ved at trykke på tasten SET.

LED for den valgte udgang blinker eller lyser.

Tryk på tasten SELECT for at ændre udgangens polaritet.

En permanent lysende LED betyder, at udgangen er programmeret som NO.

En blinkende LED betyder, at denne udgang er programmeret som NC.

Når du har indstillet udgangens polaritet, skal du bekræfte valget med tasten SET.

Du befinder dig igen i menuen til valg af udgange.

Når du har foretaget indstillingerne for udgangene, kan du forlade programmeringsmodusen ved at trykke på tasten ESC/DEL.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Tilslut nu udgangene, så de passer med deres koblingskontakter.

Vær i den forbindelse opmærksom på, at relæernes koblingsledning er på maks. 500 mA ved 12 V DC! Relækontakterne fungerer fra fabrikken som arbejdskontakt (NO).

Når du har afsluttet ledningsføringsarbejdet, skal du lukke universalmodulet igen.

Hvis en udgang aktiveres, lyser udgangens LED, så længe udgangen er aktiveret. Denne funktion kan kun garanteres, så længe universalmodulet forsynes med 12 V jævnspænding.

6.3.3 Trådløs sender/modtager

Funktion 3 / LED 3 (kun i forbindelse med Secvest)

Som trådløs sender/modtager har universalmodulet fire relæudgange og to alarmindgange. Alarmindgang 1 er beregnet til tilslutning af en alarmkontakt til en ekstern melder, alarmindgang 2 til tilslutning af sabotagelinjen. Universalmodulet kan kun udføre denne funktion kombineret med det trådløse alarmanlæg. Der kan anvendes op til otte universalmoduler som trådløse sendere/modtagere med Secvest.

Denne funktion arbejder som den tidligere beskrevne funktion 2 – funktionudgangsmodul, men derudover er begge indgange på universalmodulet aktive.

Gør følgende for at programmere universalmodulet som trådløs sender/modtager:

1. Vælg punkt 7 "Funktion" i programmeringsmodusens hovedmenu (LED 7 lyser).

Bekræft dette punkt med tasten SET.

Vælg funktion 3 med tasten SELECT i undermenuen til menupunkt 7 "Funktion". LED 3 lyser.

Bekræft dette punkt med tasten SET. LED 7 lyser igen.

Sæt universalmodulets dipkontakt 3 på ON (tændt).

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Vælg punktet "Tilføj andre komponenter/universalmodul" i det trådløse alarmanlæg, og følg anvisningerne i installationsvejledningen til det trådløse alarmanlæg. Udløs universalmodulets sabotagekontakt, når du opfordres til det, og vent, indtil det trådløse alarmanlæg har modtaget signalet fra universalmodulet.

Universalmodulet er nu indlært som trådløs sender/modtager.

Udgangene reagerer som ved trådløst udgangsmodul (se 7.3.2).

Tilslut nu indgangene med universalmodulet. Indgang 1 er i den forbindelse beregnet til melder-alarmkontakter, indgang to til tilslutning af melder-sabotagelinjen.

Indstil dipkontakt 5, 6 og 7 i forhold til indgangsledningsføringen, og luk universalmodulets hus.

Programmér nu udgangene i deres trådløse alarmcentral (se vejledningen til det trådløs alarmanlæg).

Funktion 4 / LED 4 (kun i forbindelse med Secvest)

Som trådløst sirenemodul er universalmodulet beregnet til aktivering en ekstern signalgiver. Denne funktion understøttes kun, hvis universalmodulet er kombineret med det trådløse alarmanlæg. Signalgiveren tilsluttes til universalmodulet med et 6-polet kabel (inkluderet i signalgiverens leveringsomfang).

1. Vælg punkt 7 "Funktion" i programmeringsmodusens hovedmenu (LED 7 lyser).

Bekræft dette punkt med tasten SET.

Vælg funktion 4 med tasten SELECT i undermenuen til menupunktet 7 "Funktion". LED 4 lyser.

Bekræft dette punkt med tasten SET.

LED 7 lyser igen.

Sæt universalmodulets dipkontakt 3 på ON (tændt).

Kun LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder

et totonet signal.

1. Vælg punktet "Tilføj andre komponenter/universalmodul" i det trådløse alarmanlæg, og følg anvisningerne i installationsvejledningen til det trådløse alarmanlæg. Udløs universalmodulets sabotagekontakt, når du opfordres til det, og vent, indtil det trådløse alarmanlæg har modtaget signalet fra universalmodulet.

Universalmodulet er nu indlært som trådløst sirenemodul. Det er ikke nødvendigt med en yderligere programmering

Tilslut nu sirenens kabel til universalmodulets RJ12-stik. Eller følg anvisningerne forneden for at tilslutte en konventionel sirene.

Henvisning: Hvis sirenetilslutningen anvendes via RJ12-stikket på universalmodulet, skal jumperne 1 og 2 være tilsluttet på følgende måde:

Dipkontakt 8 skal være indstillet på OFF (slukket).

Programmér reaktionen for denne sirene i det trådløse alarmanlæg under punktet:

• Delområder for kvitteringsfunktionen
• Bearbejdning af UVM til alarmeringsfunktionen

1. Tilslutning af en konventionel sirene

Hvis universalmodulet skal anvendes med et trådløst sirenemodul og en konventionel (ikke selvforsynet) sirene i funktion 4, skal universalmodulet forbindes med sirenen på følgende måde:

6.3.5 Trådløs sirenesender/-modtager

Funktion 5 / LED 5

Som trådløs sirenesender/-modtager kan der vha. universalmodulet anvendes en trådløs sirene via en hvilken som helst tilsluttet central. Universalmodulets indgange forbindes i den forbindelse med alarmcentralens relæudgange, som er beregnet til aktivering af blitzen og sirenen, udgangene til dette universalmodul med alarmcentralens sabotageindgang. Der kan forbindes et yderligere universalmodul med en vilkårlig signalgiver. Blitzen og sirenen kan aktiveres uafhængigt af hinanden trådløst.

Gør følgende for at programmere universalmodulerne som trådløse sirenesendere/-modtagere:

Programmér først universalmodulet, der er forbundet med en sirene som trådløst sirenemodul (funktion 4, se 7.3.4).

Henvisning: I stedet for indlæringen af universalmodulet i det trådløse alarmanlæg foretages her indlæringen i det andet universalmodul.

Programmér først derefter det andet universalmodul, som er forbundet med alarmanlægget, på følgende måde.

1. Vælg punkt 7 "Funktion" i programmeringsmodusens hovedmenu (LED 7 lyser).

Bekræft dette punkt med tasten SET.

Vælg funktion 5 med tasten SELECT i undermenuen til menupunkt 7 "Funktion". LED 5 lyser.

Bekræft dette punkt med tasten SET.

LED 7 lyser igen.

1. Vælg nu punkt 1 Indlæring af meldere i programmeringsmodusens hovedmenu (LED 1 lyser).

Udløs sabotagekontakten på det universalmodul, som arbejder som trådløst sisrenemodul og er forbundet med sirenen.

Hvis universalmodulet, der arbejder som trådløst sirenesender/-modtagermodul, modtager signalet, blinker de blå LED'er 1-3 på dette universalmodul.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser.

Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

Universalmodulet arbejder nu som trådløs sirenesender/modtager. Når indgang 1(2) lukkes, aktiveres udgang 1(2) på det andet universalmodul (forbundet med sirenen).

Programmér udgang 1 på alarmanlægget som sirene (NO) og udgang 2 som blitz (NO).

Jumperbelægningen er som vist i siden:

6.3.6 Trådløst modtagermodul

Funktion 6 / LED 6

Som trådløs modtagermodul kan et tilsluttet anlæg via universalmodulet udvides med op til otte trådløse komponenter per universalmodul. I den forbindelse er universalmodulet beregnet som trådløs modtager for disse otte trådløse meldere. Relæudgangene forbindes med den tilsluttede centrals zoneindgange. Udover alarmerne sendes også sabotagemeldinger og melderfejl (batterisvigt, supervisionssvigt, overløb af trådløse signaler). Fire trådløse meldere aktiverer hhv. en relæudgang. Alle sabotagemeldinger aktivere den tredje relæudgang, fejlmeldingerne aktiverer den fjerde relæudgang.

Gør følgende for at programmere universalmodulet som trådløst modtagermodul:

1. Vælg den pågældende kontaktstilling for dipkontakterne 2, 3 og 4 (se punkt 5.5).

Vælg punkt 7 "Funktion" (LED 7 lyser) i programmeringsmodusens hovedmenu.

Bekræft dette punkt med tasten SET.

Vælg funktion 6 med tasten SELECT i undermenuen til menupunktet 7 "Funktion".

LED 6 lyser.

Bekræft dette punkt med tasten SET.

LED 7 lyser igen.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Indlæs nu de trådløse meldere i UVM.

Gå i den forbindelse frem på følgende måde:

• Sæt dipkontakten 1 på ON (tændt).
• Vælg punkt 1 i programmeringsmodusens hovedmenu (LED 1 lyser).
• Bekræft dette punkt med tasten SET.
• LED'erne viser tilstanden for de indlærte trådløse meldere. Hvis en LED blinker, betyder det, at denne kanal allerede er optaget. Hvis LED'en er slukket, kan der stadig indlæres en melder dér.
• Udløs melderens sabotagekontakt, eller send et signal fra melderen. Hvis signalet blev modtaget, så tildeler universalmodulet denne melder en ny kanal. LED'en for denne kanal begynder at blinke. Universalmodulet bipper to gange, när melderen er blevet indlært korrekt.

Henvisning: Følg anvisningerne i installationsvejledningen til den pågældende melder, når melderen indlæres. Magnetkontakter optager under visse omstændigheder to melderkanaler (reedkontakt og ekstern kontakt).

• Brug samme fremgangsmåde for at indlæse flere meldere.
• Når du har indlært alle meldere, så skal du forlade programmeringsmodusen ved at trykke på tasten ESC/DEL to gange. Kun LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

Relæudgangene aktiveres, når en melder udløser. Meldertilordningen kan findes i tabellen forneden. Der er tilordnet hver fire meldere til en relæudgang. Denne relæudgang aktiveres, så snart en melder har udløst.

Hvis du har indlært en fjernbetjening (FU5150/FU5155), er det kun tast 4 (markeret med en kvadrat) på fjernbetjeningen) der

er aktiv og som kan aktivere en relæudgang. For at anvende en fjernbetjening til at aktivere/deaktivere, skal den programmeres til en egen udgang.

Udgang1	Trådløsmelder 1	Trådløsmelder 2	Trådløsmelder 3	Trådløsmelder 4
Udgang2	Trådløsmelder 5	Trådløsmelder 6	Trådløsmelder 7	Trådløsmelder 8
Udgang3	Sabotagemelding for alle indlærte trådløse meldere
Udgang4	Fejlmelding for alle indlærte trådløse meldere(batterisvigt, overløb af trådløse signaler, supervisionssvigt).
Indgang1	Første melderregistrering (luk indgangen for at aktivere funktionen).
Indgang2	Gå-test-funktion (luk indgangen for at aktivere funktionen).

Tilslutningseksempel for universalmodulet til et tilsluttet alarmanlæg, f.eks.: Terxon S. Vær opmærksom på, at alle jumperne er frakoblede, og at udgangene arbejder som relæ (NC).

Invertering af relæudgangene

Du kan omprogrammere relæudgangene enkeltvist, så de arbejder som NC i stedet for NO. Omprogrammeringen af relæudgangene påvirker alle funktionsmodi. Gør følgende for at omprogrammere relæudgangene:

Vælg punkt 5 i programmeringsmenuens hovedmenu (LED 5 lyser).

Bekræft dette punkt med tasten SET. LED 1 lyser eller blinker for at vise udgang 1.

Du befinder dig nu i undermenuen til punkt 5. Vælg den udgang, hvis polaritet skal ændres. Tryk på tasten SELECT for at vælge udgangen.

Bekræft valget af udgangen ved at trykke på tasten SET.

LED for den valgte udgang blinker eller lyser.

Tryk på tasten SELECT for at ændre udgangens polaritet.

En permanent lysende LED betyder, at denne udgang er programmeret som NO. En blinkende LED betyder, at denne udgang er programmeret som NC.

Når du har indstillet udgangens polaritet, skal du bekræfte valget med tasten SET. Du befinder dig igen i menuen til valg

af udgange.

Når du har foretaget indstillingerne for alle udgange, kan du forlade programmeringsmodusen ved at trykke på tasten ESC/DEL.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

I det viste eksempel er universalnmodulets dipkontakter 2, 3 og 4 på ON (tændt). Overløb af trådløse signaler og batterifejl samt supervisionssvigt aktiverer udgang 4 i UVM.

Registrering af første melder:

Alarmcentralens udgang 1 er forbundet med universalmodulets indgang 1. Når alarmcentralen aktiveres, kobler denne udgang mod stel (0 V) og forbliver koblet mod stel, indtil anlægget deaktiveres igen.

Efter alarmcentralen er blevet deaktiveret, blinker melderkanalens LED, som blev udløst først, på universalmodulet.

Melderkanalernes LED'er som også er blevet udløst, lyser permanent på universalmodulet.

Gå-test:

Alarmcentralens udgang 2 er forbundet med universalmodulets indgang 2. Hvis der skal udføres en gå-test, kobler alamcentralens udgang 2 mod stel (0 V). Udløs nu de trådløse meldere en efter en. Hvis universalmodulet har modtaget signalet, kvitteres modtagelsen med et akustisk signal. Melderkanalens LED på universalmodulet lyser permanent. Når du har testet alle meldere, skal alarmcentralens udgang 2 deaktiveres, og LED'erne slukker.

Denne funktion påvirker kun funktionen af indlæerte fjernbetjeninger (FU5150/FU5155) i funktionsmodus 6. I alle andre funktionsmodi ignoreres denne indstilling. Indstillingen påvirker melderkanalerne i deres aktiveringsfunktion til deres tilordnede relæudgange som konstant kontakt eller impluskontakt. Gør følgende for at omprogrammere melderkanalerne:

Vælg punkt 3 i programmeringsmenuens hovedmenu (LED 3 lyser).

Bekræft dette punkt med tasten SET. LED 1 til visning af udgang 1 lyser eller blinker.

Du befinder dig nu i undermenuen til menupunkt 3. Vælg den melderkanal, hvis egenskab skal ændres. Tryk på tasten SELECT for at vælge melderkanalen.

Henvisning: Melderkanalerne 1-4 påvirker funktionen af relæudgang 1, melderkanaler 5-8 funktionen af relæudgang 2.

Bekræft valget af melderkanalen ved at trykke på tasten SET. LED for den valgte melderkanal blinker eller lyser.

Tryk på tasten SELECT for at ændre melderkanalens egenskab. En permanent lysende LED betyder, at denne

udgang er programmeret som konstant kontakt. En blinkende LED betyder, at denne udgang er programmeret som impulskontakt.

Når du har indstillet melderkanalens egenskab, skal du bekræfte valget med tasten SET. Du befinder dig igen i menuen til valg af melderkanaler.

Når du har foretaget indstillingerne for melderkanalerne, kan du forlade programmeringsmodusen ved at trykke på tasten ESC/DEL.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser.

Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

Hvis kanalen blev programmeren som konstant kontakt, skal udgangen aktiveres ved at trykke på tast 4 (kvadrat) og deaktiveres ved at trykke på tast 3 (firkant). Hvsi du har indlært flere end en fjernbetjening, skal kommandoen om deaktivering komme fra hver fjernbetjening, så udgangen deaktiveres igen.

6.3.7 Trådløs cylindermodtager

Funktion 7 / LED 7

Som trådløs cylindermodtager kan anlægget også aktiveres/deaktiveres med den trådløse cylinder via universalmodulet. Universalmodul arbejder i den forbindelse som bloklås. Hertil findes der to modi. I modus et aktiverer hver to cylindre et relæ. I modus to aktiverer fire cylindre et relæ.

Gør følgende for at programmere universalmodulet som trådløs cylindermodtager:

1. Vælg kontaktstillingen ON for dipkontakt 1, alle andre dipkontakter skal være på OFF. Yderligere anvisninger til kontaktstillingen af dipkontakt 8 kan læses efterfølgende.

Vælg punkt 7 “Funktion” (LED 7 lyser) i programmeringsmodusens hovedmenu.

Bekræft dette punkt med tasten SET.

Vælg funktion 7 med tasten SELECT i undermenuen til menupunktet 7 "Funktion". LED 7 lyser.

Bekræft dette punkt med tasten SET.

LED 7 lyser igen.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

Henvisning: For at indlære den trådløse cylinder i

universalmodulet skal dipkontakt 1 stilles på ON (tændt).

Sæt dipkontakt 1 på ON (tændt)

Vælg punkt 1 i programmeringsmodusens hovedmenu (LED 1 lyser).

Bekræft dette punkt med tasten SET.

LED'erne viser tilstanden for de indlærte trådløse meldere. Hvis en LED blinker, betyder det, at denne kanal allerede er optaget. Hvis LED'en er slukket, kan der stadig indlæres en melder dér.

Send et signal fra cylindren. Hvis signalet blev modtaget, så tildeler universalmodulet denne melder en ny kanal. LED'en for denne kanal begynder at blinke. Universalmodulet bipper to gange, när signalet er blevet indlært korrekt.

For at indlære flere cylindre skal du gentage den ovennævnte trin.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

1. Fjern alle jumpere til styringen af udgangene, og tilslut universalmodulet til din alarmcentral som beskrevet i punkt 7.3.6.

Relæudgangene åbnes, når den trådløse cylinder drejes i lukkeretningen, og alarmanlægget aktiveres. Relæudgangene lukkes, når den trådløse cylinder drejes i åbneretningen, og alarmanlægget deaktiveres.

Henvisning: Udgangene inverteres som beskrevet under punkt 7.3.6.

Udgangene kobler stablit, dvs. centralens zone skal være programmeret som bloklås.

I modus 1, dipkontakt 8 på OFF, er melderkanalerne hhv. tilordnet parvist til en udgang, dvs. at kanalerne 1&2 aktiverer udgang 1, 3&4 aktiverer udgang 2 osv.

I modus 2, dipkontakt 8 ON, er der hhv. tilordnet fire melderkanaler til en udgang, dvs. at kanal 1, 2, 3 & 4 aktiverer udgang 1 og kanal 5, 6, 7, & 8 aktiverer udgang 2. De andre udgang har ingen funktion.

6.4 Sletning af trådløse meldere

Bekræft dette punkt med tasten SET.

LED'erne viser tilstanden for de indlæerte trådløse meldere. Hvis en LED blinker, betyder det, at der er indlært en trådløs melder til denne kanal.

Du kan vælge mellem kanalerne med tasten SELECT.

For at slette en trådløs melder skal du vælge den pågældende kanal, og derefter trykke på tasten ESC/DEL. Hold tasten trykket nede, indtil universalmodulet bipper to gange.

LED 2 lyser og viser, at du befinder dig i punkt 2 i programmeringsmodusen.

Tryk endnu engang på tasten SET for at slette en yderligere trådløs melder. LED'en for en optaget kanal blinker igen.

Gentag trin 5. Hvis alle meldere blev slettet, er der ikke længere adgang til punkt 2 i hovedmenuen. Universalmodulet udsender i stedet et totonet signal.

Kun LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

6.5 Signalstyrkemåling

Bekræft dette punkt med tasten SET.

Henvisning: Du kan kun foretage en meldertest, hvis den mindst er indlært en trådløs melder. Der lyder et totonet signal, hvis der ikke er indlært nogen melder.

Udløs en melder. Efter signalet er blevet modtaget, kan du aflæse signalstyrken vha. antallet af de blå LED'er. Mindst tre blå LED'er skal lyse for at der er tilstrækkelig trådløs kommunikation.

Når du har testet de ønskede meldere, kan du forlade programmeringsmodusen ved at trykke to gange på tasten ESC/DEL.

Kun LED'en for spænding lyser/blinker, og LED'en for fejl lyser.

Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

6.6 Fabriksindstilling

Bekræft dette punkt med tasten SET. Alle LED'er blinker.

Hold tasten ESC/DEL trykket nede, indtil universalmodulet udsender et totonet signal for at bekræfte, og LED 8 lyser. Programmeringen og alle indlærte trådløse meldere blev slettet.

Henvisning: For at forlade menupunkt 8 uden at foretage et reset til fabriksindstillingen skal du kun trykke kort på tasten ESC/DEL.

Når du har genindstillet fabriksindstillingen, kan du forlade programmeringsmodusen ved at trykke to gange på tasten ESC/DEL.

LED'en for spænding lyser/blinker, og LED'en for fejl lyser. Universalmodulet bipper med korte mellemrum.

Luk begge sabotagekontakter til UVM og vent, indtil der lyder et totonet signal.

7. Tekniske data

Spændingsforsyning: 12 V DC

90 mA med aktiveret relæ

240 mA ved aktiveret relæ og batteriopladning

Nødstrømsforsyning: 6 V DC, 1.2 Ah

Antal kanaler: 8

Visning: 10 LED'er

Udgange: 4 x transistorrelæer (NO/NC)

Maks. brydeevne 500 mA,

24 V DC, R=2 Ω

1 x RJ12 til aktivering af sirene

Indgange: 2

Kompatibilitet: Secvest

Terxon LX

Terxon MX

Terxon SX

Trådløs røgmelder

Trådløs bevægelsesmelder

Trådløs glasbrudsmelder

Trådløs fjernbetjening (FU5150/FU5155)

Trådløs cylinder (SecvestKey)

Trådløs nødopkaldsknap (med./overfald)

Udvendig trådløs sirene

Dimensioner:

220 x 135 x 42 mm (h x b x d)

Vægt:

"Hermed erklærer ABUS Security-Center GmbH & Co. KG, at apparatet med artikelnummeret FUMO50020 er i overensstemmelse med de grundlæggende krav og de gældende bestemmelser i direktivet 1999/5/EG. Overensstemmelseserklæringen kan rekvireres på følgende adresse:

Funktionerne af denne enhed er udvidet. Berørt af dette er repeater, trådløst udgangsmodul, trådløst sirene modul og det trådløse modtagelses modul.

Trådløs repeater

I funktion 1 er der yderligere sendere som kan repeats

• FU59xx/FUSK5xxxxx 2WAY Secvest Key
• FU8100/FUBE50000 2WAY Trådløs fjernbetjening
• FU8110/FUBE50011/12 2WAY Trådløst betjeningspanel
• FU8165/FUBE50060Trådløs nøgleafbryder
• FU8200/FUMO50030 Trådløst infomodul (også FU5200)
• FU822X/FUSG50000 Trådløs udendørs sirene
• FU8230/FUSG50010 Wireless indendørs sirene
• FU8130/FU8140/FUFT50010/20 trådløs reservedørlås

Den trådløse repeater er selvfølgelig kompatibel nedad til alle enheder.

D K

Trådløst udgangs modul

I funktion 2 er der nu maksimalt 4 kanaler muligt. En liste af de supporterede enheder ses nedenfor.

		IR	Radio
FU5140		Nej	Nej
FU5150, FU5155, FU8150Bruger kanal 1-4, ikke flere kanaler er tilstede. OP1-trekant, OP2-diamant, OP3-cirkel, OP4-firkant		Ja	Ja
FU56xxBruger kanal 1-4, ikke flere kanaler er tilstede. OP2-ej aktiv (diamant), OP4-aktiv (firkant)OP1 og 3 uden funktion.		Nej	Ja
FU59xx/FUSK5xxxxx 2WAY Secvest Key FU8130/FU8140/FUFT50010/20 trådløs		Nej	Nej
FU8100/FUBE50000, FU8110/FUBE50011/12		Nej	Nej
FU8165/FU5165/FUBE50060		Nej	Nej

	FU8200/FUMO50030, FU5200	Nej	Nej
	FU8220, FU8230/FUSG50010	Nej	Nej
	FU8300/FUAT50010, FU8310/FUAT50020Bruger 2 kanaler	Ja	Ja
	FU8305Bruger 1 kanal	Ja	Ja
	FU8320/1/FUMK50000/10, FU8430/5Bruger 2 kanaler (Reed contact+sabaotage eller besked +sabotage eks. contact)OP1=besked, OP2=sabotage eller OP3= besked, OP4=sabotage. Kan også være 2+3	Ja	Ja
	FU8330/FUWM50000OP1=Besked, OP2=Sabotage eller OP3= Besked, OP4=Sabotage. Kan også være 2+3.	Ja	Ja
	FU8340/FURM50000Bruger 2 kanaler. Kun “besked kanalen” vil svare der eksisterer ingen sabotage.OP er permanent tilsluttet bliver nødt til at tilbagesættes eks. Via manuel skift i brugermenuen!!!	Ja	Ja
	FU8350/FUBW50000, FU8370/FUGB50000, FU8380/FUEM50000, FU5110OP1=Besked, OP2=Sabotage eller OP3= Besked, OP4=Sabotage. Kan også være 2+3	Ja	Ja
	FU8390/FUAT50000Bruger en kanal	Ja	Ja
	FU84xx FTSE 96, FU8420 / FU8421 / FU8422FU8130/FU8140/FUFT50010/20OP1=Besked, OP2=Sabotage eller OP3= besked, OP4=Sabotage. Kan også være 2+3Ingen forskel imellem cullet lever og alarm bit bliver altid sendt.	Ja	Ja

Funktion 4 arbejder med en trådført sirene

Se venligst på side 44 i manualen.

Skemaet på side 48 kan benyttes analogt.

Vær opmærksom på: LED's lyser ikke såfremt der modtages beskeder.

Trådløst modtagelses modul

I funktion 6 kan yderligere komponenter ikke benyttes.

Vær opmærksom på: LED's lyser ikke såfremt at der modtages beskeder.

Opførslen af udgangene vedrørende de forskellige komponenter ses i den ovenstående liste.

	IR	Trådløs
FU5150, FU5155, FU8150Bruger 1 kanalMed menu 3 analog detektor kanal → impulsFirkant skifter OP1 eller OP2, grundet impuls OP skifter tilbageDiamant uden funktionMed menu 3 analog detektor kanal → låserFirkant skifter OP1 eller OP2Diamant skifter tilbage	Ja	Ja
FU56xx Secvest Key gammel (arbejder som FU5155)Knap 1 (analog trekant)=AktivKnap 4(analog diamant)=Henvisende	Nej	Ja
FU8220, FU8230/FUSG50010, FU8200/FUMO50030 (og FU5200)	n/a	n/a
FU8300/FUAT50010, FU8310/FUAT50020, FU8320/21/25, FU8330/FUWM50000, FU8350/FUBW50000, FU5110, FU8430/35/FUFT50040OP1 eller OP2=BeskedOP3=SabotageOP4=Batteri fejl, Jamming, Supervision	Ja	Ja
FU8305OP1 eller OP2=beskedOP4=Batteri fejl, Jamming, Supervision	Ja	Ja
FU8340/FURM50000OP1 eller OP2=beskedOP4=Batteri fejl, Jamming, Supervision	Ja	Ja
FU8370/FUGB50000OP1 eller OP2=BeskedOP4=Batteri fejl, Jamming, Supervision	Ja	Ja
FU8380/FUEM50000OP1 eller OP2=beskedUdgang skifter kun tilbage i kanaler såfremt sat til impulsDetektoren sender ikke en gendanOP4=Batteri fejl, Jamming, Supervision	Ja	Ja
FU8390/FUAT50000OP1 eller OP2=BeskedOP4=Batteri fejl, Jamming, Supervision	Ja	Ja
FU84xx FTSE 96, FU8420 / FU8421 / FU8422FU8130/FU8140/FUFT50010/20OP1 eller OP2=BeskedOP3=SabotageOP4=Batteri fejl, Jamming, SupervisionIngen forskel imellem cullet lever og alarm bit bliver altid sendt.	Ja	Ja

Spis treści

SPIS TREŚCI 167

1. WSTEP 168

2. ZASADY BEZPIECZEŃSTWA 168

3. CHARAKTERYSTYKA 168

4. WYSZCZEGÓLNIENIE KOMPONENTÓW 169

4.1 Wyświetlacz 169
