Producttype	Afneembare sleutelschakelaar voor alarmsysteem
Merk	ABUS
Model	SE1000
Gebruik	In-/uitschakelen van inbraak- of alarmsystemen, bediening van andere elektronische apparaten
Schakelmodi	Permanent of impuls (instelbaar)
Montagetypes	Opbouw of inbouw
Afmetingen (opbouwmontage)	85 x 114 x 42 mm (B x H x D)
Afmetingen (inbouwmontage)	106 x 134 x 42 mm (B x H x D)
Gewicht	450 g
Beschermingsgraad	IP55
LED-voeding	10 – 15 V DC
Max. verbruik per LED	2 mA
Contactbelasting	30 V DC / 0,5 A
Aantal contacten	3 (wisselcontacten)
LED-weergave	Tweekleurig rood/geel
Beveiliging	Cilinderbeschermingsring, dekselcontact en muurbreukbeveiliging (opbouwvariant)
Behuizingmateriaal	Weerbestendig stabiel plastic
Levering	4 speciale behuizingschroeven met inbussleutel, 1 ronde afdichting (SE1000), 4 muurpluggen Ø6 mm met schroeven 4,5×35 mm
Veiligheid	Dekselcontact en muurbreukbeveiliging (opbouwvariant)
Onderhoud	Reinig met een zachte droge doek; gebruik geen agressieve producten

Veelgestelde vragen - SE1000 ABUS

Hoe installeer ik de afneembare sleutelschakelaar ABUS SE1000?

Draai de dekselschroeven los met de inbussleutel, verwijder het deksel, verwijder de twee schroeven van de montageplaat, trek vervolgens voorzichtig de montageplaat eruit. Markeer de bevestigingsgaten aan de muur, boor, steek de kabel, bevestig de achterkant, sluit de klemmen aan volgens het schema (zie handleiding), plaats dan de montageplaat en het deksel terug en draai de schroeven vast.

Kan ik deze schakelaar gebruiken om een garagedeur te bedienen?

Ja, de afneembare sleutelschakelaar SE1000 kan andere elektronische apparaten zoals machines of garagedeuren bedienen, afhankelijk van de instelling (permanent of impuls). Neem de maximale contactbelasting in acht (30 V DC / 0,5 A).

Wat is het verschil tussen de modi permanent en impuls?

In de permanente modus behoudt de schakelaar de status (AAN/UIT) nadat de sleutel is gedraaid. In de impuls modus zendt hij een korte puls tijdens het draaien van de sleutel en keert dan terug naar de oorspronkelijke status. De fabrieksinstelling is permanent.

Hoe wijzig ik de schakelmodus van permanent naar impuls?

Verwijder het bovenste deel van de klem bij de drukknoppen en leg het opzij. Dit verandert het gedrag van de schakelaar naar impulsmodus. De procedure staat beschreven in de installatiehandleiding.

Wat te doen als de LED niet brandt?

Controleer de stroomtoevoer: de LED heeft een spanning van 10-15 V DC nodig en verbruikt max. 2 mA. Zorg ervoor dat de aansluitingen correct zijn en de bedrading het schema volgt. Als het probleem aanhoudt, neem dan contact op met de ABUS klantenservice.

Is de schakelaar weerbestendig?

Ja, de behuizing is stabiel en weerbestendig met een beschermingsgraad IP55, wat beschermt tegen stof en waterstralen. Gebruik de meegeleverde ronde afdichting om de waterdichtheid bij opbouwmontage te garanderen.

Wat zijn de afmetingen van de ABUS SE1000?

Bij opbouwmontage: 85 x 114 x 42 mm (BxHxD). Bij inbouwmontage: 106 x 134 x 42 mm (BxHxD). Het gewicht is 450 g.

Hoeveel contacten heeft de schakelaar?

Hij heeft 3 wisselcontacten, waarmee meerdere circuits geschakeld kunnen worden. De maximale belasting per contact is 30 V DC / 0,5 A.

Kan ik de schakelaar inbouwen?

Ja, de SE1000 is ontworpen voor opbouw- of inbouwmontage. Gebruik voor inbouw de afmetingen van de inbouwbehuizing (106x134x42 mm) en volg de meegeleverde installatie-instructies.

Wat zit er in de levering van de SE1000?

De levering bevat: 4 speciale behuizingschroeven met inbussleutel, 1 ronde zwarte afdichting (alleen voor SE1000), 4 muurpluggen Ø6 mm met schroeven 4,5×35 mm, en de installatiehandleiding.

GEBRUIKSAANWIJZING SE1000 ABUS

Installatieaanwijzingen 17

Noglekontakt

Installatieaanwijzingen 17

Noglekontakt

Installatieaanwijzingen 17

Noglekontakt

Installationsveiledning 21

SE1000

SE1100

Préface

Installatieaanwijzingen 17

Noglekontakt

INSTALLATIEAANWIJZINGEN

Schlusselschafter

Wij bedanken u voor de aankoop van deze opbouw- of inbouwsleutelschakelaar. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werk gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale rechtlijnen. De overeenstemming werk aangetoond, de overeenkomstige verklaringen en documenten bij de fabrikant gedeponeerd. Om deze toestand te behouden en een gebruik zonder bevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen!

Opmerkingen

De sleutelschakelaar dient in combinatie met een inbraakalarm- of overvalalarminstallatie voor het op scherp schakelen of uitschakelen van de installmentie of van deelgebieden ervan.

De schakelaar kan bovendien worden gebrukt voor de besturing van andere elektronische apparaten, zoals machines, garagedeuren, e.d.

De sleutelschakelaar werkkt waar bij alaar gelang instelling als impuls- of doorlopendcontactgeber. Door het deksel- en lostrekcontact (uitsluitend bij de opbouwvariant) en de kerntrekbeveiligingsring en de hoogwaardige cilinder van de firma ABUS is de sleutelschakelaar in verhoogde mate gegen aanvallen van buiten beschermd.

Hoofdkenmerken

• Opbouw- of inbouwsleutelschakelaar
  stabil, weerbestendig lui
• Kerntrekbeveiligingsring
• Deksel- en lostrekcontact (alleen bij opbouwvariant)
• Doorlopend - en impulscontact
  Gekleurde LED-weergaven (rood/geel)
  Modern aangenaam design

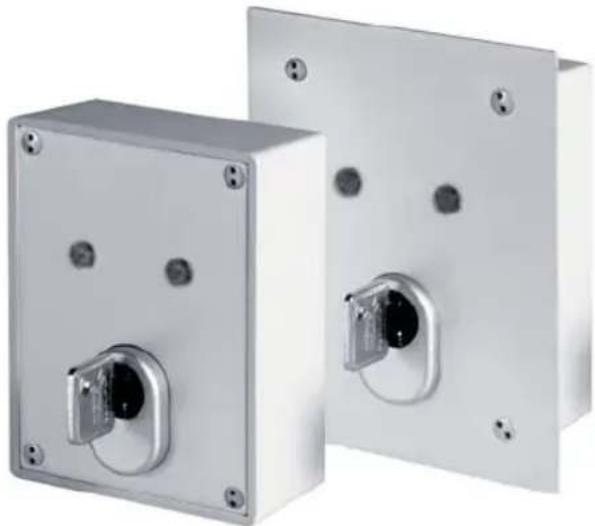

Inhoud van de levering

4 speciale schroeven voor hetuis incl. stiftsleutel

1 ronde afdichting zwart (alleen SE1000)
1 aufdichtplaat wit (alleen SE1 100)
4 muurpluggen 6mm incl. schroeven 4,5× 35mm

Beschrijving

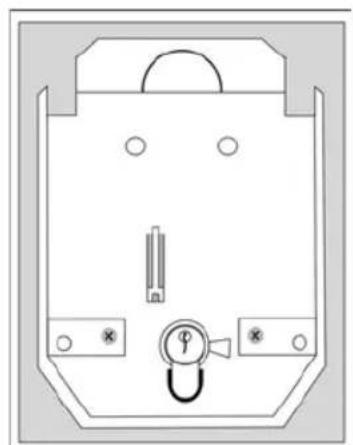

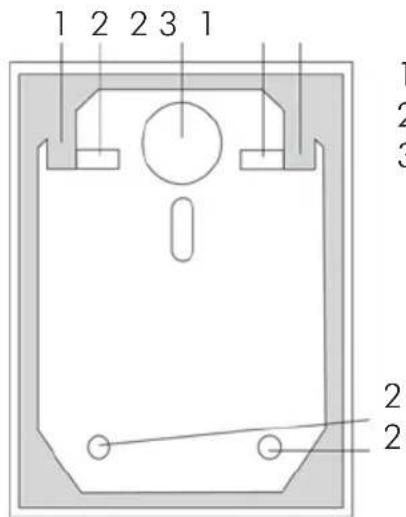

Afb. 1uis open (met printplaat)

Afb. 2故居 printplaat

1 printplaathouder
2 wandbevestiging
3 kabelinvoer

Opmerking:

De beschreiben schakelaarstand geldt voor het geval dat het deksel van het huis open is.

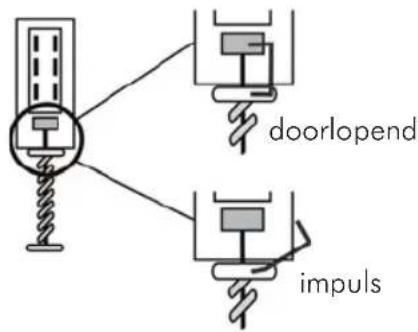

AansluitingenVeranderen van het schakelgedrag (impuls-/doorlopend contact)

1. Bij levering is de sleutelschakelaar als doorlopend-contactgeber ingesteld. Voor het veranderen gaat u als volgt te werk:

2. Verwijder het bovenste deel van de klem op de toetsen en leg dit aan de zijkant neer.

3. De sleutelschakelaar werknt nu als impulsgeber.

Installatie

1. Draai met de bijgevoegde stiftsleutel de schroeven voor het deksel eruit en haal het deksel van hetuis eraf.
2. Verwijder de beiden schroeven van de printplaat links en rechts van de cilinder.
3. Trek de printplaat aan de cilinder er voorzichtig noar boven UIT.
4. Gebruik de achterkanten van hetuis van de sleutelschakelaar voor het markeren van de bevestigingen (2). Boor dan de houdergaten.
5. Steek het aansluitsnoer door de waarvoor bestemde opening.
6. Bevestig de awhile op of in de wand.

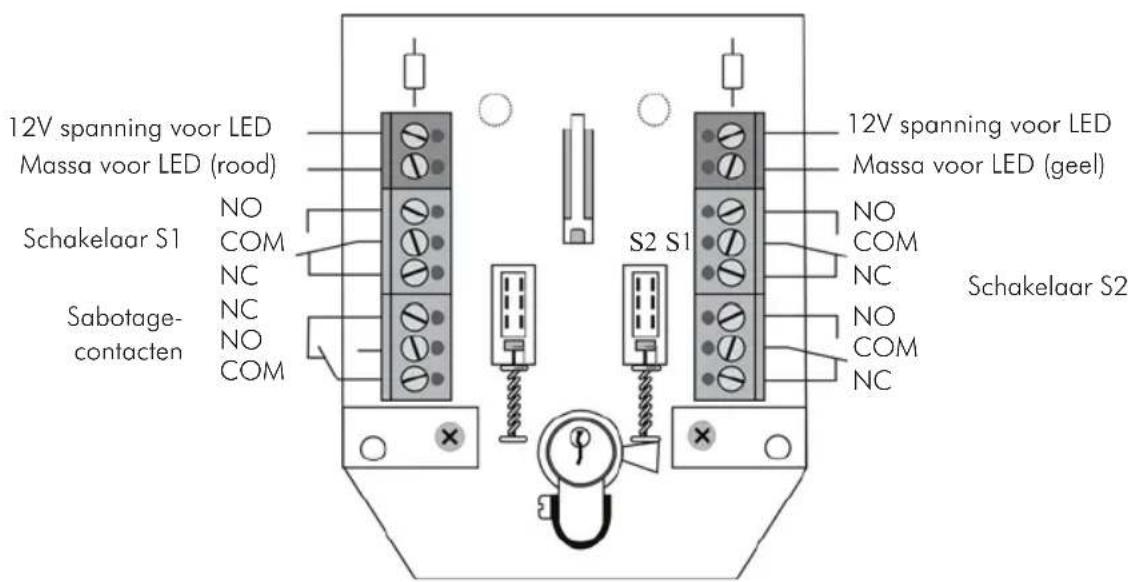

7. Sluit de verbindingen op de klemmenstrip (8) Zoals beschreiben aan.
8. Plaats de printplaat weeer, zet het deksel van het huis (1) er weeer op en draai de schroeven voor het deksel vast. Let er waar bij op dat de affdichtring precies in de groef van het huis ligt.

Technische gegevens

Spanningsvoeding LED	10 – 15 VDC
Max. stroomopname per LED 2mA
Contactbelasthaarheid	30V DC /0,5A
Afmetingen opbouw 85 x 114 x 42mm (BxHxD)
Afmetingen inbouw 106 x 134 x 42mm (BxHxD)
Beschermingsgraad IP55
Aantal contacten	3 (wisselaar)
Gewicht 450g

De fabrikant behoudt zich hetrecht voor om technische wijzigingen zonder voorafgaande aankondiging uit te voeren.

Noglekontakt

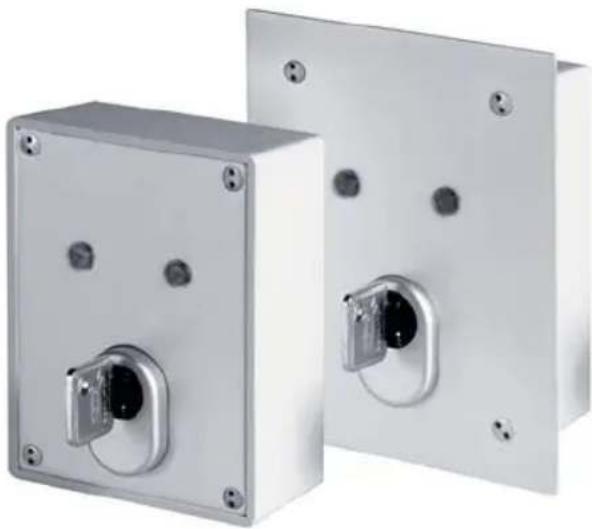

INSTALLATIONSVEJLEDNING

Schlusselschalter

Installatieaanwijzingen 17

SE1000

SE1100
