Produkttype	Aftagelig nøgleafbryder til alarmsystem
Mærke	ABUS
Model	SE1000
Anvendelse	Aktivering/deaktivering af indbruds- eller overfaldsalarmer, styring af andre elektroniske enheder
Afbrydertilstande	Permanent eller impulstilstand (justerbar)
Installationstyper	Overflade- eller skjult installation
Mål (overfladeinstallation)	85 x 114 x 42 mm (L x H x P)
Mål (skjult installation)	106 x 134 x 42 mm (L x H x P)
Vægt	450 g
Beskyttelsesklasse	IP55
LED strømforsyning	10 – 15 V DC
Maks. strømforbrug pr. LED	2 mA
Kontaktbelastning	30 V DC / 0,5 A
Antal kontakter	3 (omskifter)
LED-indikator	To-farvet rød/gul
Sikkerhed	Cylinderbeskyttelsesring, dækselkontakt og vægafrivningsbeskyttelse (overfladevariant)
Kappemateriale	Stabil vejrbestandig plast
Leveringsomfang	4 specielle kappeskruer med unbrakonøgle, 1 rund pakning (SE1000), 4 vægdyvler Ø6 mm med skruer 4,5×35 mm
Sikkerhed	Dækselkontakt og vægafrivningsbeskyttelse (overfladevariant)
Vedligeholdelse	Rengør med en blød, tør klud; brug ikke aggressive midler

Ofte stillede spørgsmål - SE1000 ABUS

Hvordan installerer jeg den aftagelige nøgleafbryder ABUS SE1000?

Løsn dækslets skruer med unbrakonøglen, fjern dækslet, skru de to monteringsskruer ud, og træk forsigtigt monteringspladen ud. Marker monteringshullerne på væggen, bor, før kablet ind, fastgør bagsiden, tilslut terminalerne i henhold til diagrammet (se manualen), og saml derefter monteringspladen og dækslet ved at stramme skruerne.

Kan jeg bruge denne afbryder til at styre en garageport?

Ja, den aftagelige nøgleafbryder SE1000 kan styre andre elektroniske enheder som maskiner eller garageporte, afhængigt af indstillingen (permanent eller impulstilstand). Overhold den maksimale kontaktbelastning (30 V DC / 0,5 A).

Hvad er forskellen mellem permanent og impuls tilstand?

I permanent tilstand holder afbryderen tilstanden (TÆND/SLUK) efter at nøglen er drejet. I impuls tilstand sender den en kort impuls, når nøglen drejes, og vender derefter tilbage til den oprindelige tilstand. Fabriksindstillingen er permanent.

Hvordan ændrer jeg afbrydertilstanden fra permanent til impuls?

Fjern den øverste del af klemmen ved trykknapperne og læg den til side. Dette ændrer afbryderens opførsel til impulstilstand. Fremgangsmåden er beskrevet i installationsvejledningen.

Hvad gør jeg, hvis LED'en ikke lyser?

Kontroller strømforsyningen: LED'en kræver en spænding på 10-15 V DC og maks. strømforbrug på 2 mA. Sørg for, at forbindelserne er korrekte, og at ledningsføringen følger diagrammet. Hvis problemet fortsætter, kontakt ABUS' kundeservice.

Er afbryderen vejrbestandig?

Ja, kappen er stabil og vejrbestandig med beskyttelsesklasse IP55, hvilket beskytter mod støv og vandstråler. Brug den medfølgende runde pakning for at sikre tæthed ved overfladeinstallation.

Hvad er målene for ABUS SE1000?

Ved overfladeinstallation: 85 x 114 x 42 mm (LxHxD). Ved skjult installation: 106 x 134 x 42 mm (LxHxD). Vægten er 450 g.

Hvor mange kontakter har afbryderen?

Den har 3 omskifterkontakter, der gør det muligt at skifte flere kredsløb. Den maksimale belastning pr. kontakt er 30 V DC / 0,5 A.

Kan jeg montere afbryderen skjult?

Ja, SE1000 er designet til overflade- eller skjult installation. Til skjult installation skal du bruge de mål, der er angivet for skjult installation (106x134x42 mm), og følge de medfølgende installationsanvisninger.

Hvad indeholder leveringen af SE1000?

Leveringen omfatter: 4 specielle kappeskruer med unbrakonøgle, 1 sort rund pakning (kun til SE1000), 4 vægdyvler Ø6 mm med skruer 4,5×35 mm og installationsvejledning.

BRUGSANVISNING SE1000 ABUS

Installationsvejledning 21

SE1000

SE1100

Vorwort

Installationsvejledning 21

SE1000

SE1100

Preface

Dear Customer,

Installationsvejledning 21

SE1000

SE1100

Prefazione

Egregio Cliente,

Installationsvejledning 21

SE1000

SE1100

Voorwoord

Geachte klant,

tak fordi du har valgt at kobe donne nøglekontakt til montage på væg eller indbygning i væg. Dette apparat er et produit, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Produktet er i overensstemmelse med gældende bestemmelse, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten. Som bruger er du forpligtet til at ffolge denen monteringsvejledning for bevare dette tilstand og sikre en farefri brig!

Anvisninger

Noglekontakten er beregnet til kombination med en indbruds-ller overfaldsalarm og bruges til at til-ller frakoble anlagget aller dele af det.

Derudover kan det och bruges til styring af andre elektroniske apparater som maskiner, garageporte el. lign.

Afhängigt af indstillingen vil noglekontakten afgive et impuls-ller et konstant kontakt signal. Noglekontakten er beskyttet mod angreb udefra med en daekselog en nedrivningskontakt (kun pa varianten til montage pa væg) smt med ringen med beskyttelse mod udtrækning af cylinderten og delve cylinderten i høj kvalitet fra ABUS.

Vigtigste karakteristika

• Nøglekontakt til montage på vaeg eller indbygning i vaeg
• Stabilt, vejrfast hus
• Ring med beskytse mod ultraknng of cylinderen
  Daksel- og nudrivningskontakt (kun pa varianten til montage pa vae)
• Konstant aller impulskontakt
• LED-indikatorer i farve (rød/gul)
• Flot moderne design

Leveringsomfang

4 specialskruer til huset inkl. nogle
1 taelningsring sort (kun SE1000)
1 taelningsplade hvid (kun SE1100)
4 murplugs 6 mm inkl. skruer 4,5 × 35 ~mm

Beskrivelse

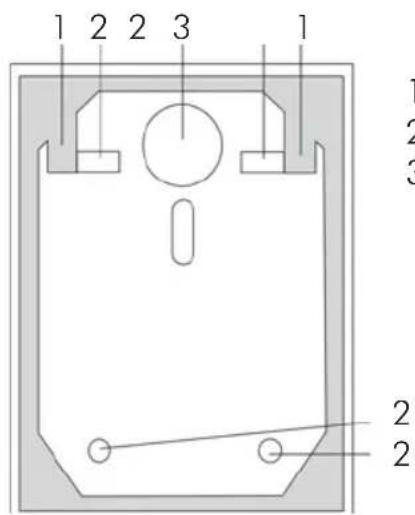

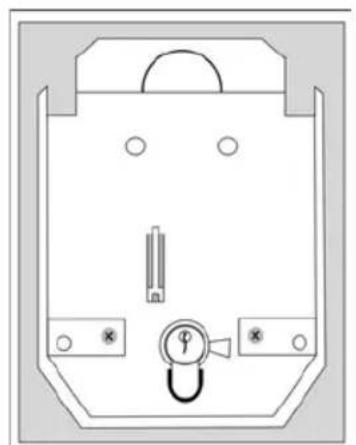

1 Printkortholder
2 Vægbefaestigelse
3 Kabelindf.org

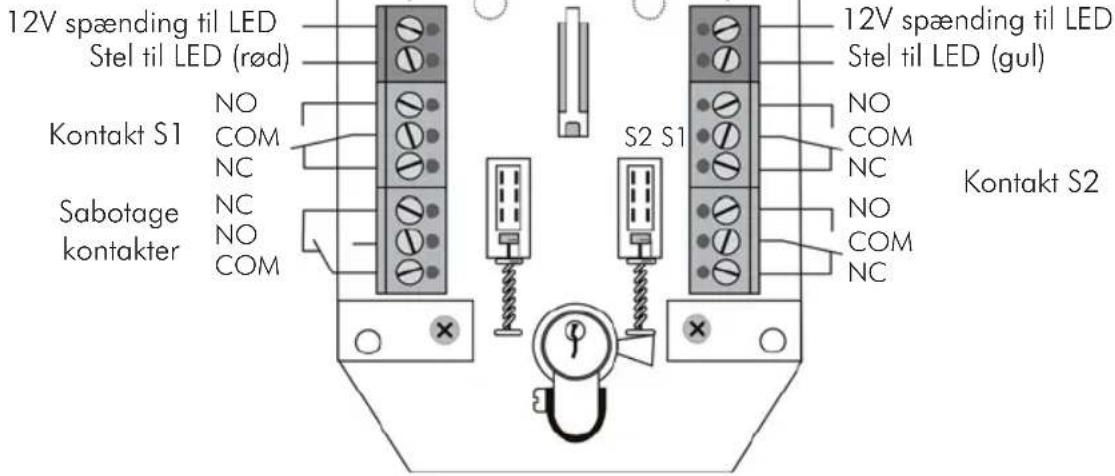

Tilslutninger

Anmærkning:

Den beskrevne kontaktstilling gælder for det tilfælde at husets daeksel er Åbent.

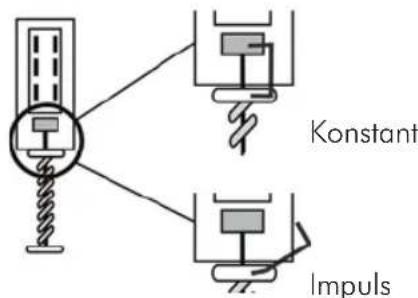

Ändring af koblingsadfærden (impuls-/konstant Kontakt)

1. Ved levering er nøglekontakten indstillet til konstant kontaktsignal. For atændre detteskal du gå frem på folgende在这方面：
2. Fjern den overste del af klemmen pa kontaktfladerne og drej den til sider.
3. Nu arbejder noglekontakten som impulsgiver.

Installation

1. Løsn dækselskruerne med den medfolgende tapnøgle og tag husets dæksel af.
2. Fjern de to printkortskruer til venstre og hore for cylinderten.
3. Traek forsigtigt printkortet ved cylinderten op.
4. Brug bagsiderne af noglekontaktens hus til at markere, hvor den skal befaestiges (2). Bor derefter montagehullerne.
5. Før tilslutningskablet gennem Åbningen, der er beregnet til det.
6. Montér bagvæggen på eller i væggen.
7. Opref forbindelsene på klemlisten (8) som beskrevet.
8. Sæt printkortet i igen, sæt husets dæksel (1) på igen og stram dækselskruerne. Vær opmaerk som på, at tætningsringen ligger glat i husets rille.

Tekniske specifikationer

Spændingsforsyning LED 10 - 15 VDC
Maks. strømforbrug pr. LED 2mA
Tilladelig strømstyrke 30V DC / 0,5A
Mål - montering på væg	85 x 114 x 42mm (b x h x d)
Mål - indbygning i væg	106 x 134 x 42mm (b x h x d)
Beskyttelsesklasse IP55
Antal kontakter	3 (skiftekontakter)
Vægt 450g

Producenten forbeholder sig ret til tekniskeændringer.uden varsel.
