SE1000 - Sistema di allarme ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore a chiave rimovibile per sistema di allarme
Marca	ABUS
Modello	SE1000
Utilizzo	Attivazione/disattivazione di sistemi anti-intrusione o anti-aggressione, comando di altri dispositivi elettronici
Modalità di commutazione	Permanente o impulsivo (regolabile)
Tipi di montaggio	A vista o incassato
Dimensioni (montaggio a vista)	85 x 114 x 42 mm (L x H x P)
Dimensioni (montaggio incassato)	106 x 134 x 42 mm (L x H x P)
Peso	450 g
Grado di protezione	IP55
Alimentazione del LED	10 – 15 V c.c.
Consumo max. per LED	2 mA
Carico dei contatti	30 V c.c. / 0,5 A
Numero di contatti	3 (invertitori)
Display LED	Bicolore rosso/giallo
Protezione	Rosetta di protezione del cilindro, contatto del coperchio e anti-strappo murale (variante a vista)
Materiale della custodia	Plastica stabile resistente alle intemperie
Contenuto della confezione	4 viti speciali della custodia con chiave maschio piegata, 1 guarnizione tonda (SE1000), 4 tasselli murali Ø6 mm con viti 4,5×35 mm
Sicurezza	Contatto del coperchio e anti-strappo murale (variante a vista)
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti aggressivi

Domande frequenti - SE1000 ABUS

Come installare l'interruttore a chiave rimovibile ABUS SE1000?

Allentare le viti del coperchio con la chiave maschio piegata, rimuovere il coperchio, togliere le due viti della piastra, quindi rimuovere delicatamente la piastra. Segnare i fori di fissaggio a muro, forare, inserire il cavo, fissare la parte posteriore, collegare i morsetti secondo lo schema (vedere manuale), quindi rimontare la piastra e il coperchio serrando le viti.

Posso utilizzare questo interruttore per comandare una porta da garage?

Sì, l'interruttore a chiave rimovibile SE1000 può comandare altri dispositivi elettronici come macchine o porte da garage, in base alla regolazione (permanente o impulsivo). Rispettare il carico massimo dei contatti (30 V c.c. / 0,5 A).

Qual è la differenza tra le modalità permanente e impulsiva?

In modalità permanente, l'interruttore mantiene lo stato (ON/OFF) dopo aver girato la chiave. In modalità impulsiva, invia un breve impulso durante la rotazione della chiave, poi torna allo stato iniziale. La regolazione di fabbrica è permanente.

Come modificare la modalità di commutazione da permanente a impulsiva?

Rimuovere la parte superiore della pinza a livello dei pulsanti e metterla da parte. Ciò cambia il comportamento dell'interruttore in modalità impulsiva. La procedura è descritta nel manuale di installazione.

Cosa fare se il LED non si accende?

Verificare l'alimentazione elettrica: il LED necessita di una tensione di 10-15 V c.c. e consuma max. 2 mA. Assicurarsi che le connessioni siano corrette e che il cablaggio rispetti lo schema. Se il problema persiste, contattare il servizio post-vendita ABUS.

L'interruttore è resistente alle intemperie?

Sì, la custodia è stabile e resistente alle intemperie con un grado di protezione IP55, che lo protegge da polvere e getti d'acqua. Utilizzare la guarnizione tonda fornita per garantire la tenuta stagna in montaggio a vista.

Quali sono le dimensioni dell'ABUS SE1000?

In montaggio a vista: 85 x 114 x 42 mm (LxHxP). In montaggio incassato: 106 x 134 x 42 mm (LxHxP). Il peso è di 450 g.

Quanti contatti ha l'interruttore?

Ha 3 contatti invertitori (invertitori), che consentono di commutare più circuiti. Il carico massimo per contatto è di 30 V c.c. / 0,5 A.

Posso montare l'interruttore ad incasso?

Sì, il SE1000 è progettato per montaggio a vista o incassato. Per l'incassato, utilizzare le dimensioni del corpo incassato (106x134x42 mm) e seguire le istruzioni di installazione fornite.

Cosa contiene la confezione del SE1000?

La confezione include: 4 viti speciali della custodia con chiave maschio piegata, 1 guarnizione tonda nera (solo per SE1000), 4 tasselli di fissaggio murale Ø6 mm con viti 4,5×35 mm e il manuale di installazione.

MANUALE UTENTE SE1000 ABUS

Interruttore a chiave

Istruzioni per l'installazione 13

Sleutelschakelaar

Interruttore a chiave

Istruzioni per l'installazione 13

Sleutelschakelaar

Interruttore a chiave

Istruzioni per l'installazione 13

Sleutelschakelaar

Interruttore a chiave

ISTRUZIONI PER L'INSTALLAZIONE

Schlusselschalter

La ringraziamo per aver acquistato quello interruttoro a chiave per montaggio incassato e non. In quello modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata e le dichiarazioni e la documentazione relative sono depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare QUESTe istruzioni per il montaggio!

Avvertenze

L'interruttore a chiave funziona insieme ad un impianto antifurto e anti-intruzione per l'inserimento o il disinserimento dell'impianto o di alcunesezioni dello stesso.

Può essereanche impostato per il controllo di altri apparecchi elettronici come macchine, cancelli di garage, ecc.

L'interruttore a chiave funzione a seconda dell'impostazione come contatore ad impulsi o continuo. Grazie al contatto per il distacco da soffitto o da parete (solo per la variente con montaggio a vista), nonché alla rosetta di protezione del nucleo e al pregiato cilindro ABUS, l'interruttore a chiave rappresenta un'ottima protezione dall'eccesso dall'esterno.

Caratteristiche principali

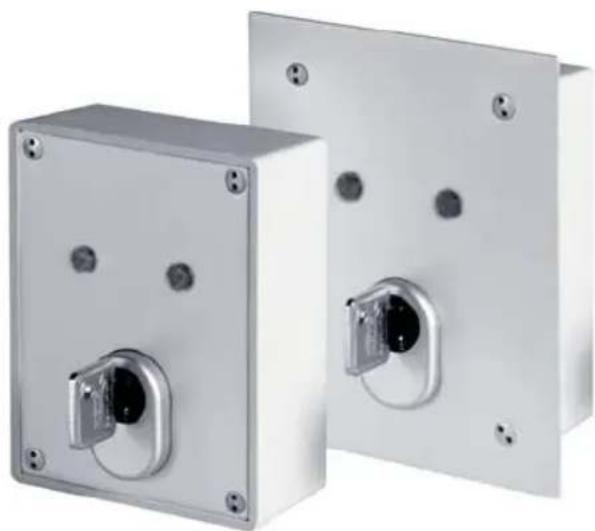

• Interruttore a chiave per montaggio incassato e non
• Scatola solida resistenteagliagentiatmosferici
• Rosetta di protezione del nucleo
• Contatto per il distacco da soffitto o da parete (solo per la variente con montaggio a vista)
  Contattore ad impulsi o continuo
  Spia LED colorata (rosso/giallo)
  Elegant design moderno

Componenti forniti

4 viti speciali per l'alloggiamento incl. chiave esagonale

1 O-ring nero (solo SE1000)
1 piasta di tenuta bianco (solo SE1100)
4 bulloni di espansione da 6mm incl. viti 4,5× 35mm

Descrizione

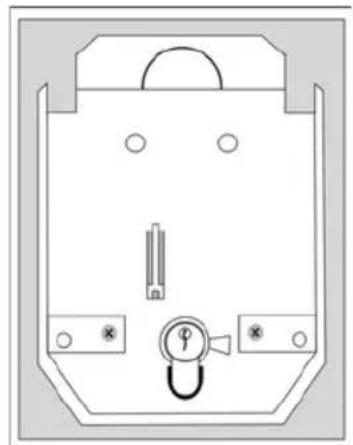

Fig.1 Alloggiamento aperto (con piastra)

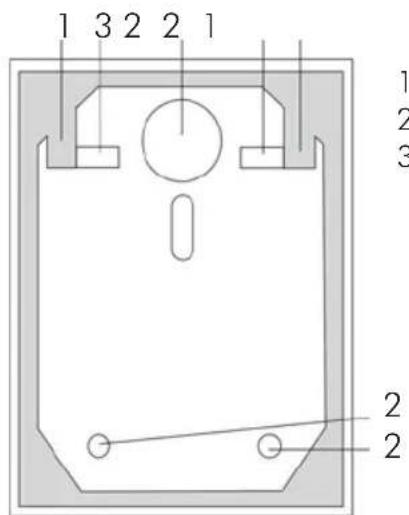

Fig.2 Alloggiamento alla piastra

1 Supporto piastra
2 Fissaggio a parete
3 Ingresso cavi

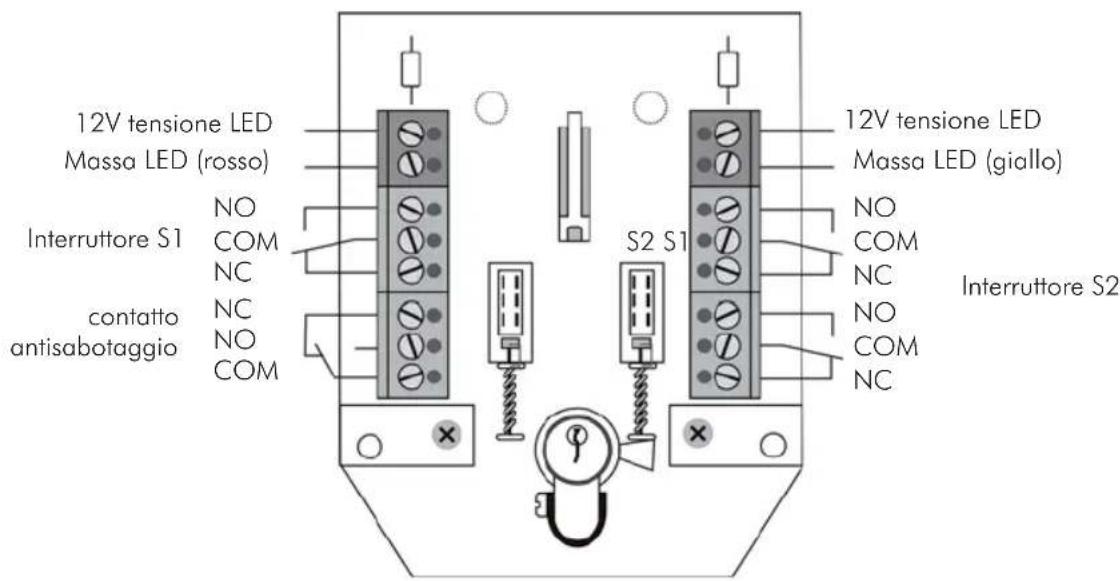

Collegamenti

Nota:

L'impostazione dell'interruttore descritta vale ad alloggiamento dischiuso.

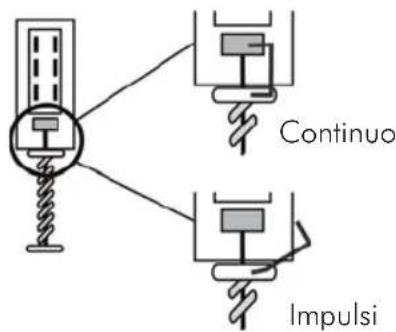

Modifica del rapporto di commutazione (Impuli/continuo)

1. Al momento della consegna l'interruttore a chiave è impostato sul funzionamento continuo. Per modificare l'impostazione procedere come segue:

2. Rimuovere la parte superiore del morsetto sul tasto e metterla da parte.

3. L'interrottore a chiave funziona solo come trasduttore ad impulsi.

Installazione

1. Svitare con la chiave esagonale in dotazione le viti e rimuovere il coperchio dell'alloggiamento.
2. Rimuovere entrambe le viti della piastra da sinistra e da destra dal cilindro.
3. Estrarre con cautela la piastra dal cilindro.
4. Utilizzare il lato posteriori dell'alloggiamento per marcare i fissaggi (2). Praticare i fori per il supporto.
5. Far passare il cavo di collegamento attraverso l'apertura prevista.
6. Fissare la parete posteriore alla parete.
7. Collegare alla morsettiera (8) come descripto.
8. Inserire la piastra, il coperchio (1) e serrare le viti. Fare attenzione che la quarnizione siag posizionata correttamente nell'apposita scanalatura.

Dati tecnici

Alimentazione di tensione LED	10 – 15 VCC
Assorbimento max. per LED:	2mA
Capacità di carico del contatto	30V CC / 0,5A
Dimensioni montaggio a vista	85 x 114 x 42 mm (Largh.xAlt.xProf.)
Dimensioni montaggio a incasso	106 x 134 x 42 mm (Largh.xAlt.xProf.)
Tipo di protezione	IP55
Numero contatti	3 (invertitori)
Peso 450g

Il produttore si riserva di apportare modifiche tecniche sanza preavviso.
