SE1000 - Système d'alarme ABUS - Notice d'utilisation et mode d'emploi gratuit

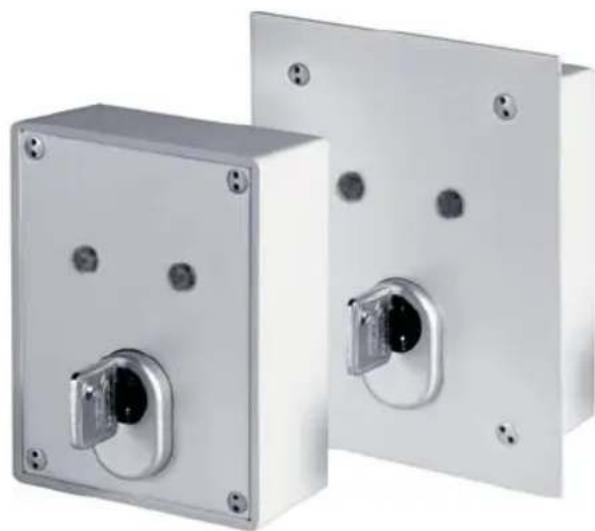

Type de produit	Interrupteur à clé amovible pour système d'alarme
Marque	ABUS
Modèle	SE1000
Utilisation	Activation/désactivation de systèmes anti-intrusion ou anti-agression, commande d'autres appareils électroniques
Modes de commutation	Permanent ou impulsionnel (réglable)
Types de montage	Apparent ou encastré
Dimensions (montage apparent)	85 x 114 x 42 mm (L x H x P)
Dimensions (montage encastré)	106 x 134 x 42 mm (L x H x P)
Poids	450 g
Indice de protection	IP55
Alimentation de la DEL	10 – 15 V c.c.
Consommation maxi. par DEL	2 mA
Charge des contacts	30 V c.c. / 0,5 A
Nombre de contacts	3 (inverseurs)
Affichage DEL	Bicolore rouge/jaune
Protection	Rosette de protection du cylindre, contact de couvercle et anti-arrachement mural (variante apparente)
Matériau du boîtier	Plastique stable résistant aux intempéries
Livraison	4 vis de boîtier spéciales avec clé mâle coudée, 1 joint rond (SE1000), 4 chevilles murales Ø6 mm avec vis 4,5×35 mm
Sécurité	Contact de couvercle et anti-arrachement mural (variante apparente)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs

FOIRE AUX QUESTIONS - SE1000 ABUS

Comment installer l'interrupteur à clé amovible ABUS SE1000 ?

Desserrez les vis du couvercle avec la clé mâle coudée, retirez le couvercle, enlevez les deux vis de la platine, puis retirez doucement la platine. Marquez les trous de fixation au mur, percez, insérez le câble, fixez la face arrière, raccordez les bornes selon le schéma (voir notice), puis remontez la platine et le couvercle en serrant les vis.

Puis-je utiliser cet interrupteur pour commander une porte de garage ?

Oui, l'interrupteur à clé amovible SE1000 peut commander d'autres appareils électroniques comme des machines ou des portes de garage, en fonction du réglage (permanent ou impulsionnel). Respectez la charge maximale des contacts (30 V c.c. / 0,5 A).

Quelle est la différence entre les modes permanent et impulsionnel ?

En mode permanent, l'interrupteur maintient l'état (ON/OFF) après avoir tourné la clé. En mode impulsionnel, il envoie une impulsion brève lors de la rotation de la clé, puis revient à l'état initial. Le réglage d'usine est permanent.

Comment modifier le mode de commutation de permanent à impulsionnel ?

Retirez la partie supérieure de la pince au niveau des poussoirs et mettez-la de côté. Cela change le comportement de l'interrupteur en mode impulsionnel. La procédure est décrite dans la notice d'installation.

Que faire si la DEL ne s'allume pas ?

Vérifiez l'alimentation électrique : la DEL nécessite une tension de 10-15 V c.c. et consomme max. 2 mA. Assurez-vous que les connexions sont correctes et que le câblage respecte le schéma. Si le problème persiste, contactez le service après-vente ABUS.

L'interrupteur est-il résistant aux intempéries ?

Oui, le boîtier est stable et résistant aux intempéries avec un indice de protection IP55, ce qui le protège contre les poussières et les jets d'eau. Utilisez le joint rond fourni pour garantir l'étanchéité en montage apparent.

Quelles sont les dimensions de l'ABUS SE1000 ?

En montage apparent : 85 x 114 x 42 mm (LxHxP). En montage encastré : 106 x 134 x 42 mm (LxHxP). Le poids est de 450 g.

Combien de contacts possède l'interrupteur ?

Il comporte 3 contacts inverseurs (inverseurs), permettant de commuter plusieurs circuits. La charge maximale par contact est de 30 V c.c. / 0,5 A.

Puis-je monter l'interrupteur en encastré ?

Oui, le SE1000 est conçu pour un montage apparent ou encastré. Pour l'encastré, utilisez les dimensions du boîtier encastré (106x134x42 mm) et suivez les instructions d'installation fournies.

Que contient la livraison du SE1000 ?

La livraison inclut : 4 vis de boîtier spéciales avec clé mâle coudée, 1 joint rond noir (uniquement pour SE1000), 4 chevilles de fixation murale Ø6 mm avec vis 4,5×35 mm, et la notice d'installation.

MODE D'EMPLOI SE1000 ABUS

Interrupteur à clé amovible

Instructions d'installation 9

Interrupteur à clé amovible

Instructions d'installation 9

Interrupteur à clé amovible

INSTRUCTIONS D'INSTALLATION

Schlusselschalter

Nos vous remercions d'avoir porté votrechioix sur cet interrupteur à clé amovible destiné à un montage apparent ou encastré. Par l'achat de ce produit, vous disposez maintainant d'un apparéil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persististe et qu'un fonctionnement en toute sécurité puisse être assure, dire attentivement ces instructions de montage!

Remarques

L'interrupteur à clé amovible permet, conjointement à un système anti-intrusion ou anti-aggression, d'activer ou de désactiver le système ou les zones qu'il comprend.

De plus, il peut également servir à commander d'autres apparèils électroniques, tels que des machines, des portes de garages ou autres.

Dans ce cadre, l'interrupteur à clé amovable fonctionne, en tant que contacteur permanent ou impulsionnel, suivant le réglage réalisé. De par le contact du couvercle et anti-arrachement mural (uniquement avec la variante apparente), ainsi que la rosette de protection du cylindre et le cylindre de qualité de la société ABUS, cet interrupteur à clé amovable dispose d'une protection forte contre les agressions venant de l'extérieur.

Principales caractéristiques

• Interrupteur à clé amovible pour montage apparent ou encastré
  Boitier stable résistant aux intempéries
  Rosette de protection du cylindre
• Contact de couvercle et anti-arrachement mural (uniquement dans le cadre de la variante apparente)
• Contact permanent ou impulsionnel
• Affichage à DEL de couleur (rouge/jaune)
• Design modern agreable

Livraison

4 vis de boitier spéciales et clé mâle coudee

1 joint rond noir (uniquement SE1000)
1 plaque d'étanchéité blanc (uniquement SE1100)
4 chevilles de fixation murale de 6 mm avec vis de 4,5 × 35 ~mm

Description

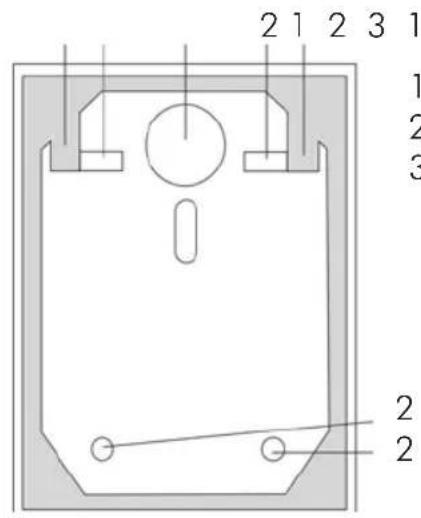

Fig.1 Boitier ouvert (avec platine)

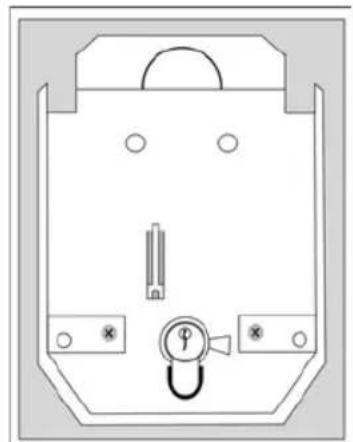

Fig. 2 Boitier sans platine

1 Porte-platine
2 Fixation murale
3 Entrée de cable

Remarque :

La position de l'interrupteur décrite est cette lorsque le couvercle du boîtier est ouverte.

Raccordements Modification du comportement de commutation (contact impulsionnel/permanent)

Impulsion.

1. A la livraison, l'interrupteur à clé amovible est réglé en tant que contacteur permanent. Pour modifier ce réglage procédér comme suit :
2. Retirer la partie supérieure de la pince au niveau des poussoirs et la mettre de cote.
3. A present, l'interrupteur à clé amovable fonctionne en tant que contacteur impulsionnel.

Installation

1. Desserrer les vis du couvercle à l'aide de la clé mâle coudée et retirer le couvercle.
2. Retirer les deux vis de la platine a gauche et a droite du cylindre.
3. Retirer doucement la platine au niveau du cylindre par le haut.
4. Utiliser la face arrêté du boîtier de l'interrupteur amovible pour marquer les trous de fixation (2). Percer ensuite les trous de fixation.
5. Introduire le cable de raccordement par l'ouverture prévue à cet effet.
6. Fixer la face arrriere au mur ou dans le mur.

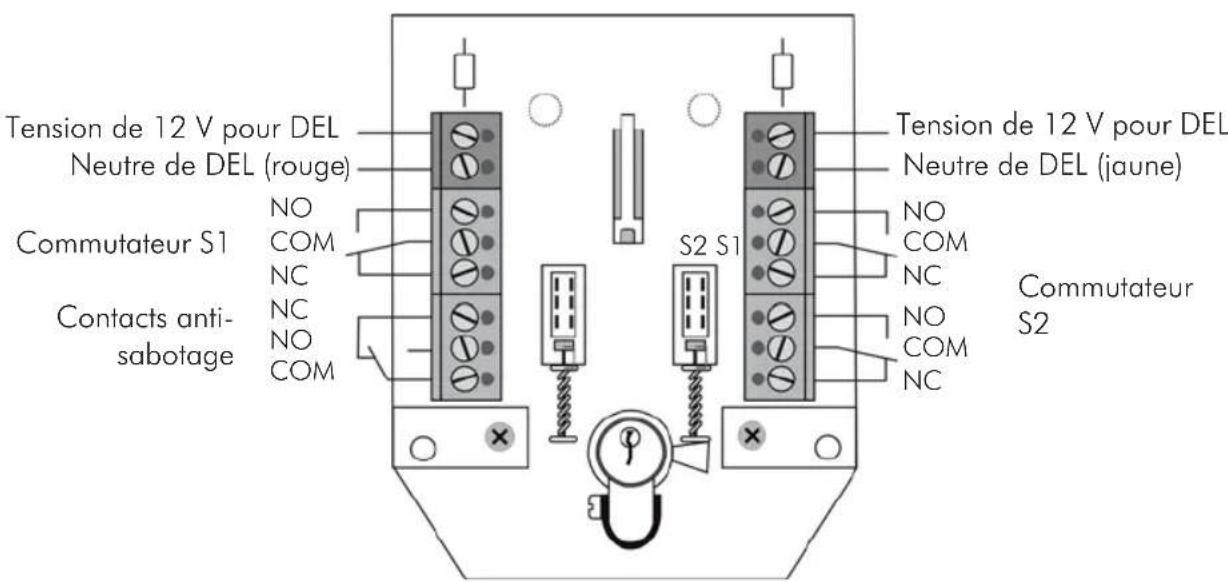

7. Raccorder, comme indiqué, les bornes de la barrette (8).
8. Réintroduire la platine, remettre le couvercle du boîtier (1) et serrer fermement les vis du couvercle. Veiller à ce que le joint de garniture soit bien positionné dans la rainure du boîtier.

Fiche technique

Alimentation en tension de DEL	10 – 15 V c.c.
Consommation maxi. par DEL	2 mA
Charge des contacts	30 V c.c. / 0,5 A
Dimensions, montage apparent	85 x 114 x 42mm (LxHxP)
Dimensions, montage encastré	106 x 134 x 42mm (LxHxP)
Indice de protection	IP55
Nombre de contacts	3 (inverseurs)
Poids 450 g

Sous réserve de modifications techniques sans préavis.

Interrupteur à clé amovible
