Produkttyp	Schlüsselschalter für Alarmanlage
Marke	ABUS
Modell	SE1000
Verwendung	Aktivierung/Deaktivierung von Einbruch- oder Überfallmeldeanlagen, Steuerung anderer elektronischer Geräte
Schaltmodi	Dauerkontakt oder Impuls (einstellbar)
Montagearten	Aufputz oder Unterputz
Abmessungen (Aufputzmontage)	85 x 114 x 42 mm (B x H x T)
Abmessungen (Unterputzmontage)	106 x 134 x 42 mm (B x H x T)
Gewicht	450 g
Schutzart	IP55
LED-Versorgung	10 – 15 V DC
Max. Stromaufnahme pro LED	2 mA
Kontaktbelastung	30 V DC / 0,5 A
Anzahl Kontakte	3 (Umschaltkontakte)
LED-Anzeige	Zweifarbig rot/gelb
Schutz	Zylinderschutzrosette, Deckelkontakt und Wandausreißschutz (Aufputzvariante)
Gehäusematerial	Stabiler, wetterfester Kunststoff
Lieferumfang	4 spezielle Gehäuseschrauben mit gekröpftem Inbusschlüssel, 1 Runddichtung (SE1000), 4 Wanddübel Ø6 mm mit Schrauben 4,5×35 mm
Sicherheit	Deckelkontakt und Wandausreißschutz (Aufputzvariante)
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden

Häufig gestellte Fragen - SE1000 ABUS

Wie installiere ich den Schlüsselschalter ABUS SE1000?

Lösen Sie die Deckelschrauben mit dem gekröpften Inbusschlüssel, nehmen Sie den Deckel ab, entfernen Sie die beiden Schrauben der Platine und ziehen Sie die Platine vorsichtig heraus. Markieren Sie die Befestigungslöcher an der Wand, bohren Sie, führen Sie das Kabel ein, befestigen Sie die Rückseite, schließen Sie die Klemmen gemäß dem Schaltplan an (siehe Anleitung) und setzen Sie dann die Platine und den Deckel wieder ein, indem Sie die Schrauben festziehen.

Kann ich diesen Schalter zur Steuerung eines Garagentors verwenden?

Ja, der Schlüsselschalter SE1000 kann andere elektronische Geräte wie Maschinen oder Garagentore steuern, je nach Einstellung (Dauerkontakt oder Impuls). Beachten Sie die maximale Kontaktbelastung (30 V DC / 0,5 A).

Was ist der Unterschied zwischen Dauerkontakt und Impuls?

Im Dauerkontakt-Modus behält der Schalter den Zustand (EIN/AUS) nach dem Drehen des Schlüssels bei. Im Impuls-Modus sendet er einen kurzen Impuls beim Drehen des Schlüssels und kehrt dann in den Ausgangszustand zurück. Die Werkseinstellung ist Dauerkontakt.

Wie ändere ich den Schaltmodus von Dauerkontakt auf Impuls?

Entfernen Sie den oberen Teil der Klemme an den Drucktasten und legen Sie ihn beiseite. Dadurch ändert sich das Verhalten des Schalters in den Impulsmodus. Das Verfahren ist in der Installationsanleitung beschrieben.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie die Stromversorgung: Die LED benötigt eine Spannung von 10-15 V DC und nimmt max. 2 mA auf. Stellen Sie sicher, dass die Anschlüsse korrekt sind und die Verkabelung dem Schaltplan entspricht. Wenn das Problem weiterhin besteht, wenden Sie sich an den ABUS-Kundendienst.

Ist der Schalter wetterfest?

Ja, das Gehäuse ist stabil und wetterfest mit einer Schutzart von IP55, die es vor Staub und Strahlwasser schützt. Verwenden Sie die mitgelieferte Runddichtung, um die Abdichtung bei Aufputzmontage zu gewährleisten.

Welche Abmessungen hat der ABUS SE1000?

Bei Aufputzmontage: 85 x 114 x 42 mm (BxHxT). Bei Unterputzmontage: 106 x 134 x 42 mm (BxHxT). Das Gewicht beträgt 450 g.

Wie viele Kontakte hat der Schalter?

Er verfügt über 3 Umschaltkontakte, mit denen mehrere Stromkreise geschaltet werden können. Die maximale Belastung pro Kontakt beträgt 30 V DC / 0,5 A.

Kann ich den Schalter in Unterputz montieren?

Ja, der SE1000 ist für Aufputz- oder Unterputzmontage ausgelegt. Für die Unterputzmontage verwenden Sie die Abmessungen des Unterputzgehäuses (106x134x42 mm) und befolgen Sie die mitgelieferten Installationsanweisungen.

Was ist im Lieferumfang des SE1000 enthalten?

Der Lieferumfang umfasst: 4 spezielle Gehäuseschrauben mit gekröpftem Inbusschlüssel, 1 schwarze Runddichtung (nur für SE1000), 4 Wandbefestigungsdübel Ø6 mm mit Schrauben 4,5×35 mm und die Installationsanleitung.

BEDIENUNGSANLEITUNG SE1000 ABUS

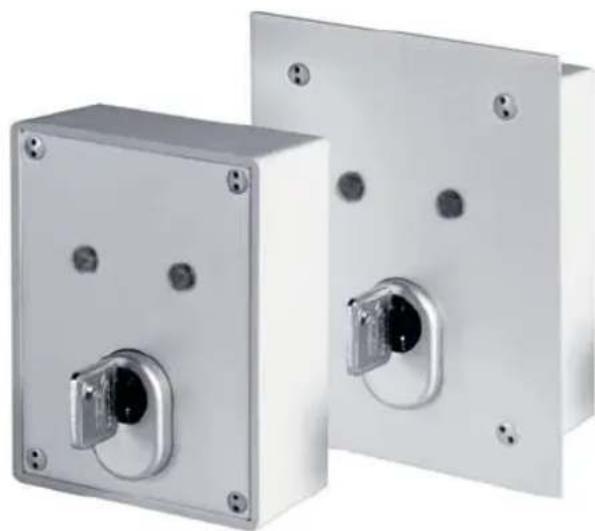

INSTALLATIONSANLEITUNG

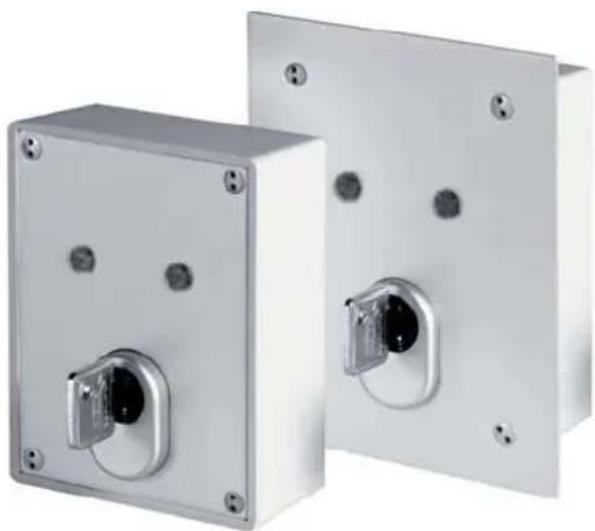

Key switch

Installation Guide 5

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf these Aufputz-, bzw. Unterputz-Schlüsselschalters. Mit diesen Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!

Hinweise

Der Schlüsselschalter dient im Zusammenhang mit einer Einbruchmelde- oder Überfallmeldeanlage zum Scharf-, bzw. Unscharfschalten der Anlage oder ihrer Teilbereiche.

Er kann darüber hinaus auch eingesetzt werden zur Steuerung von anderen elektronischen Geräten, wie Maschinen, Garagentoren, o.ä..

Der Schlüsselschalter arbeitet bzw. je nach Einstellung als Impuls- oder Dauerkontaktgeber. Durch den Deckel- und Wandabrisskontakt (nur bei der Aufbauvariente), sowie der Kernziehschutzrosette und dem hochwertigen Zylinder aus dem Hause ABUS ist der Schlüsselschalter in erhöhtem Masse gegen Angriffe von Außen geschützt.

Hauptmerkmale

• Aufputz-, bzw. Unterputz-Schlüsselschalter
  Stabiles wetterfestes Gehause
• Kernziehschutzrosette
• Deckel- und Wandabrisskontakt (nur bei Aufbauvariente)
  Dauer- oder Impulskontakt
• Farbige LED Anzeigen (rot/gelb)
• Modernes gefälliges Design

Lieferumfang

4 Gehousespezialschrauben inkl. Stiftschlussel
1 Runddichtung schwarz (nur SE1000)
1 Flachdichtung weiß (nur SE 1 100)
4 Mauerdüber 6mm inkl. Schrauben 4,5× 35mm

Beschreibung

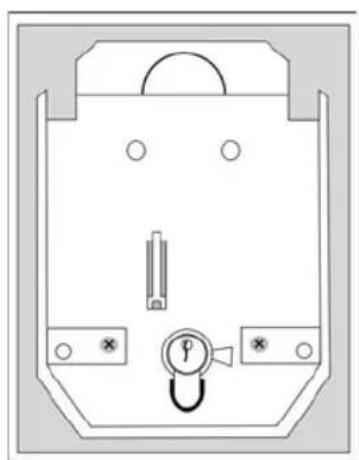

Abb.1 Gehäuse offen (mit Platine)

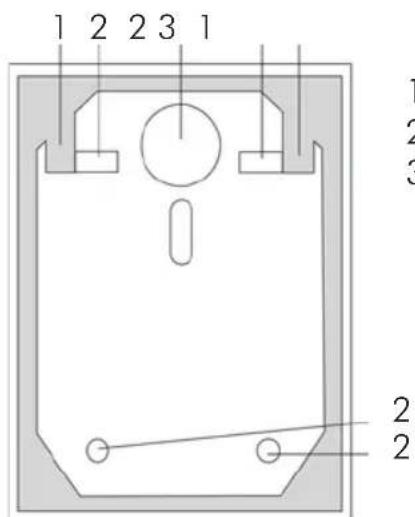

Abb.2 Gehouse ohne Platine

1 Platinenhalter
2 Wandbefestigung
3 Kabelinführung

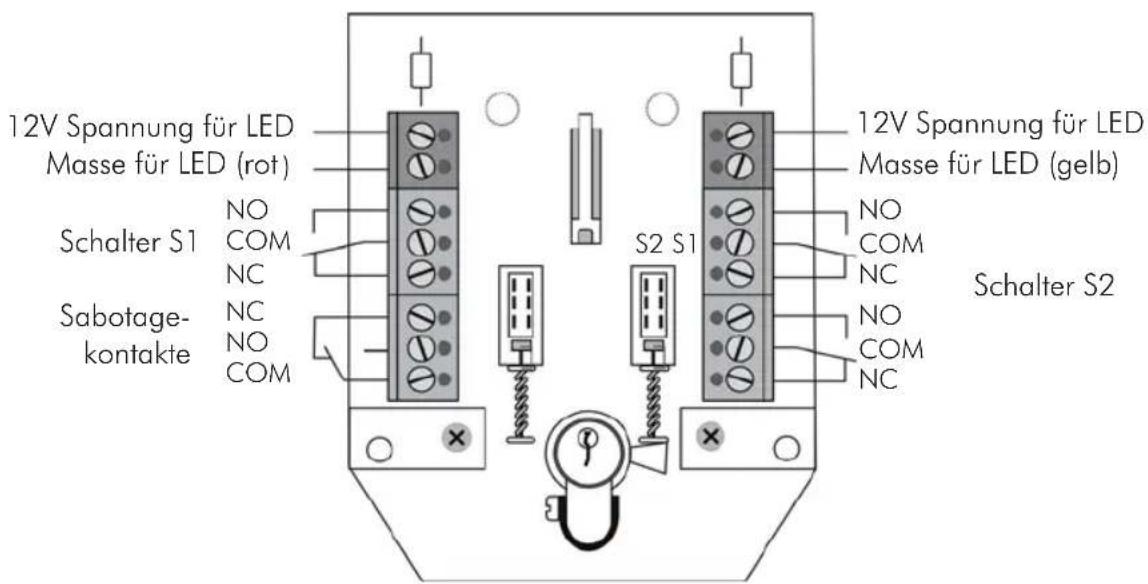

Anschlüsse

Anmerkung:

Die beschriebene Schalterstellung gilt für den Fall, dass der Gehäusedeckel geöffnet ist.

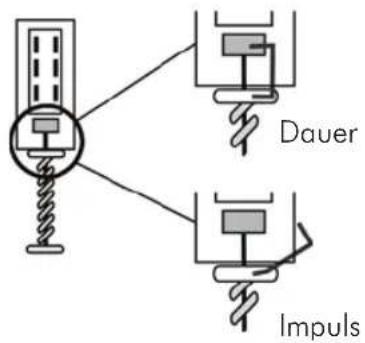

Ändern des Schaltverhaltens (Impuls-/Dauerkontakt)

1. Im Auslieferungszustand ist der Schlüsselschalter als Dauerkontaktgeber eingestellt. Zum Ändern gehen Sie wie folgt vor:

2. Entfernen Sie den oberen Teil der Klemme an den Tastern und legen Sie ihn seitlich ab.

3. Der Schlüsselschalter arbeitet nun als Impulsgeber.

Installation

1. Öffnen Sie mit dem beiliegenden Stiftschluss die Deckelschrauben und behmen Sie den Gehäusedeckel ab.
2. Enterfernen Sie die beiden Platinenschrauben links und rechts vom Zylinder.
3. Ziehen Sie die Platine am Zylinder vorsichtig nach oben heraus.
4. Benutzen Sie die Rückseite des Schlüsselschaltergebnäuses zum Markierenden Befestigungen (2). Bohren Sie dann die Haltelöcher.
5. Führn Sie das Anschlusskabel durch die vorgesehene Öffnung.
6. Befestigen Sie die Rückwand an, bzw. in der Wand.
7. Stellen Sie die Verbindungen an der Klemmleiste (8) wie beschrieben her.
8. Setzen Sie die Platine wieder ein, setzen Sie den Gehäusedeckel (1) wieder auf undziehen Sie die Deckelschrauben fest. Achten Sie damit daraufuf, dass der Dichtungsring sauber in der Gehäuse-Nut liegt.

Technische Daten

Spannungsversorgung LED 10 - 15 VDC
Max. Stromaufnahme je LED 2mA
Kontaktbelastbarkeit 30V DC / 0,5A
Abmessungen Aufbau 85 x 114 x 42mm (BxHxT)
Abmessungen Einbau 106 x 134 x 42mm (BxHxT)
Schutzart	IP55
Anzahl Kontakte 3 (Wechsler)
Gewicht 450g

Der Hersteller besteht sich vor technische Änderungen ohne Vorankündigung durchzufahren.
