GEBRUIKSAANWIJZING Spring 3002 BARBECOOK

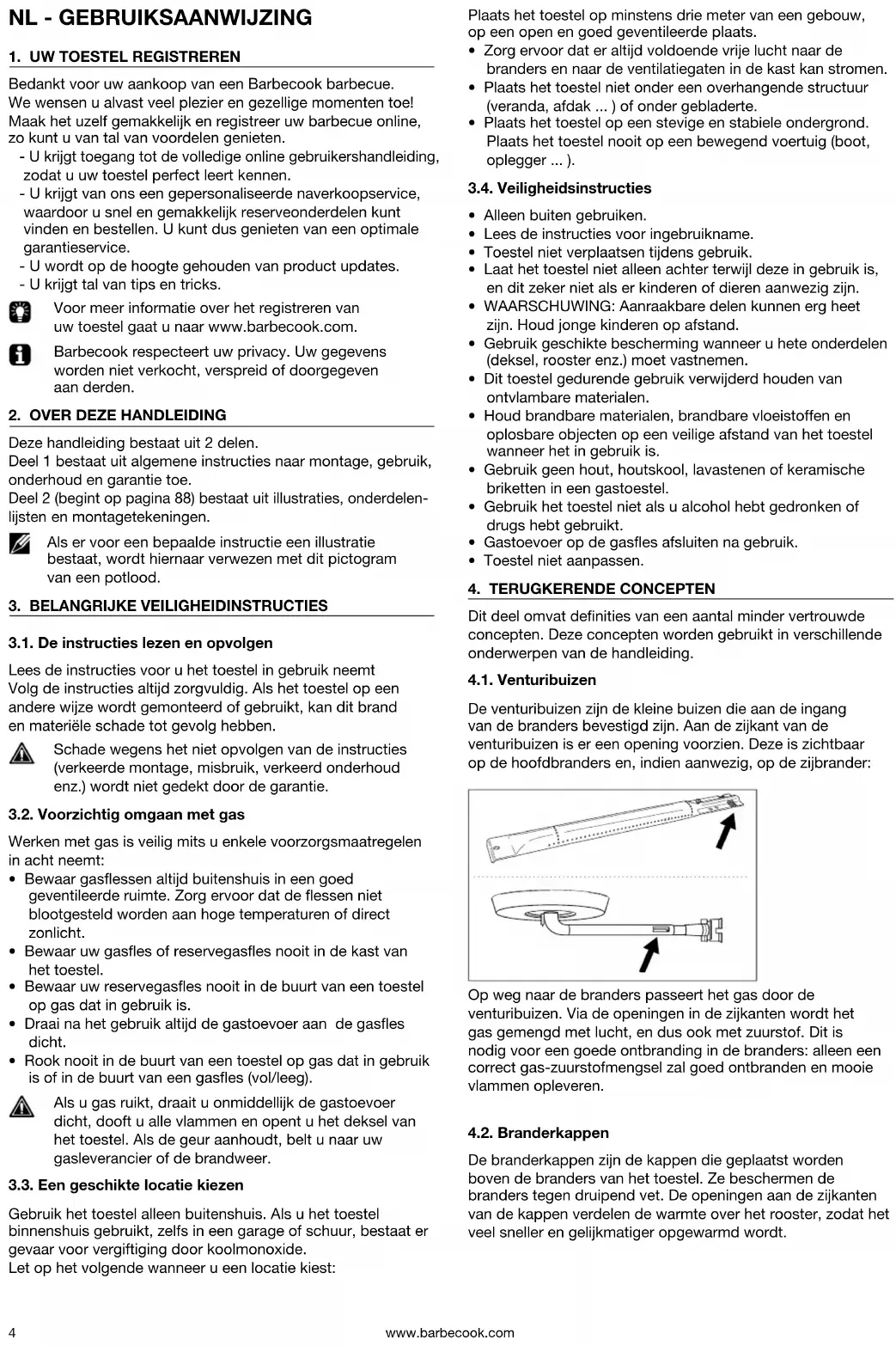

NL - GEBRUIKSAANWIJZING

Bedankt voor uw aankoop van een Barbecook barbecue. We wensen u alvast veel plezier en gezellige momenten toe! Maak het uzelf gemakkelijk en registreer uw barbecue online, zo kunt u van tal van voordelen genieten.

• U krijgt toegang tot de volledige online gebruikershandleiding, zodat u uw toestel perfect leert kennen.
• U krijgt van ons een gepersonaliseerde naverkoopservice, waardoor u snel en gemakkelijk reserveonderdelen kunt vinden en bestellen. U kunt dus genieten van een optimale garantieservice.
• U wordt op de hoogte gehouden van product updates.
• U krijgt tal van tips en tricks.

Voor meer informatie over het registreren van uw toestel gaat u naar www.barbecook.com.

Barbecook respecteert uw privacy. Uw gegevens worden niet verkocht, verspreid of doorgegeven aan derden.

2. OVER DEZE HANDLEIDING

Deze handleiding bestaat uit 2 delen.

Deel 1 bestaat uit algemene instructies naar montage, gebruik, onderhoud en garantie toe.

Deel 2 (begint op pagina 88) bestaat uit illustraties, onderdelenlijsten en montagetekeningen.

Als er voor een bepaalde instructie een illustratie bestaat, wordt hiernaar verwezen met dit pictogram van een potlood.

3. BELANGRIJKE VEILIGHEIDINSTRUCTIES

3.1. De instructies lezen en opvolgen

Lees de instructies voor u het toestel in gebruik neemt Volg de instructies altijd zorgvuldig. Als het toestel op een andere wijze wordt gemonteerd of gebruikt, kan dit brand en materiële schade tot gevolg hebben.

Schade wegens het niet opvolgen van de instructies (verkeerde montage, misbruik, verkeerd onderhoud enz.) wordt niet gedekt door de garantie.

3.2. Voorzichtig omgaan met gas

Werken met gas is veilig mits u enkele voorzorgsmaatregelen in acht neemt:

• Bewaar gasflessen altijd buitenshuis in een goed geventileerde ruimte. Zorg ervoor dat de flessen niet blootgesteld worden aan hoge temperaturen of direct zonlicht.
• Bewaar uw gasfles of reservegasfles nooit in de kast van het toestel.
• Bewaar uw reservegasfles nooit in de buurt van een toestel op gas dat in gebruik is.
• Draai na het gebruik altijd de gastoevoer aan de gasfles dicht.
• Rook nooit in de buurt van een toestel op gas dat in gebruik is of in de buurt van een gasfles (vol/leeg).

Als u gas ruikt, draait u onmiddellijk de gastoevoer dicht, dooft u alle vlammen en opent u het deksel van het toestel. Als de geur aanhoudt, belt u naar uw gasleverancier of de brandweer.

3.3. Een geschikte locatie kiezen

Gebruik het toestel alleen buitenshuis. Als u het toestel binnenshuis gebruikt, zelfs in een garage of schuur, bestaat er gevaar voor vergiftiging door koolmonoxide.

Let op het volgende wanneer u een locatie kiest:

Plaats het toestel op minstens drie meter van een gebouw, op een open en goed geventileerde plaats.

• Zorg ervoor dat er altijd voldoende vrije lucht naar de branders en naar de ventilatiegaten in de kast kan stromen.
• Plaats het toestel niet onder een overhangende structuur (veranda, afdak ...) of onder gebladerte.
• Plaats het toestel op een stevige en stabiele ondergrond. Plaats het toestel nooit op een bewegend voertuig (boot, oplegger ... ).

3.4. Veiligheidsinstructies

• Alleen buiten gebruiken.
• Lees de instructies voor ingebruikname.
• Toestel niet verplaatsen tijdens gebruik.
• Laat het toestel niet alleen achter terwijl deze in gebruik is, en dit zeker niet als er kinderen of dieren aanwezig zijn.

- WAARSCHUWING: Aanraakbare delen kunnen erg heet zijn. Houd jonge kinderen op afstand.

- Gebruik geschikte bescherming wanneer u hete onderdelen (deksel, rooster enz.) moet vastnemen.

- Dit toestel gedurende gebruik verwijderd houden van ontvlambare materialen.

- Houd brandbare materialen, brandbare vloeistoffen en oplosbare objecten op een veilige afstand van het toestel wanneer het in gebruik is.

- Gebruik geen hout, houtskool, lavastenen of keramische briketten in een gastoestel.

- Gebruik het toestel niet als u alcohol hebt gedronken of drugs hebt gebruikt.

- Gastoevoer op de gasfles afsluiten na gebruik.

- Toestel niet aanpassen.

4. TERUGKERENDE CONCEPTEN

Dit deel omvat definities van een aantal minder vertrouwde concepten. Deze concepten worden gebruikt in verschillende onderwerpen van de handleiding.

4.1. Venturibuizen

De venturibuizen zijn de kleine buizen die aan de ingang van de branders bevestigd zijn. Aan de zijkant van de venturibuizen is er een opening voorzien. Deze is zichtbaar op de hoofdbranders en, indien aanwezig, op de zijbrander:

Op weg naar de branders passeert het gas door de venturibuizen. Via de openingen in de zijkanten wordt het gas gemengd met lucht, en dus ook met zuurstof. Dit is nodig voor een goede ontbranding in de branders: alleen een correct gas-zuurstofmengsel zal goed ontbranden en mooie vlammen opleveren.

4.2. Branderkappen

De branderkappen zijn de kappen die geplaatst worden boven de branders van het toestel. Ze beschermen de branders tegen druipend vet. De openingen aan de zijkanten van de kappen verdelen de warmte over het rooster, zodat het veel sneller en gelijkmatiger opgewarmd wordt.

4.3. Email

Sommige delen van het toestel zijn bekleed met een laag gesmolten glas, zogenaamd email. Dit email beschermt het onderliggende metaal tegen corrosie. Email is een kwaliteitsvol materiaal: het is bestand tegen roest, het verzwakt niet onder invloed van hoge temperaturen en het is zeer eenvoudig te onderhouden.

Omdat het email minder flexibel is dan het metaal waarop het is aangebracht, kunnen stukjes email loskomen wanneer u het toestel niet correct gebruikt. Om problemen te vermijden, dient u voorzichtig te zijn wanneer u geëmailleerde onderdelen monteert en dient u het email altijd te onderhouden zoals beschreven in deze handleiding.

4.4. Opflakkeringen

Opflakkeringen zijn vlammen die plots uit de kuip springen tijdens het grillen. Ze worden meestal veroorzaakt door druipend vet of druipende marinade.

5. HET TOESTEL MONTEREN

5.1. Veiligheidsinstructies

• Breng geen wijzigingen aan het toestel aan wanneer u deze in elkaar zet. Onderdelen die door de fabrikant werden voorgemonteerd en/of afgedicht, mogen niet worden gewijzigd, want dit is zeer gevaarlijk.
• Volg de montage-instructies altijd zorgvuldig.
• De gebruiker is verantwoordelijk voor de correcte montage van het toestel. Schade veroorzaakt door een foutieve montage wordt niet gedekt door de garantie.

5.2. Het toestel monteren

U hebt een kruisschroevendraaier, een platte schroevendraaier en een AA-batterij (elektrische ontsteker) nodig. Er zijn geen batterijen bij het toestel geleverd.

1. Plaats het toestel op een vlakke en stabiele ondergrond.
2. Monteer het toestel zoals aangegeven in de montage-tekeningen.

U vindt de montagetekeningen in het tweede deel van deze handleiding, na de explosietekening van uw toestel (zie pagina 91).

Wees voorzichtig bij het monteren van emailonderdelen. Het gereedschap en de schroeven kunnen het email beschadigen. Gebruik de bijgeleverde vezelringen om het email rond de schroeven te beschermen.

Het is mogelijk dat de blisterverpakkingen meer schroeven bevatten dan nodig, en dat er dus schroeven overblijven na de montage.

Het pakket omvat een noodkit met reserveonderdelen (schroeven, bouten, vezelringen enz.) die u kunt gebruiken als u een onderdeel verloren bent of stukgemaakt hebt.

6.1. Welke gasfles, slang en regelaar?

Voor u het toestel van gas kunt voorzien, moet u eerst een gasfles, een slang en een drukregelaar kopen. In de onderstaande tabel ziet u welke gasfles, slang en regelaar u moet gebruiken. In België (BE) moet u bijvoorbeeld een propaanfles gebruiken met een slang en regelaar voor 37 mbar, of een butaanfles met een slang en regelaar voor 28-30 mbar.

Land	Gasfles, slang en regelaar
LU - NL - DK - FI- SE - CY - CZ -EE - LT - MT - SKSI - BG - IS - NO- TR - HR - RO -IT - HU - LV	28-30 mbar	propaan,butaanof eenmengelingvan deze
BE - FR - IT - LU- IE - GR - PT -ES - CY - CZ - LT- SK - CH - SI -LV - LV	28-30 mbar	butaan
	37 mbar	propaan

Dit toestel is gefabriceerd om gebruikt te worden met butaan- of propaanflessen van 4,5 tot 15 kg, voorzien van een gepast reduceerventiel. Wij raden u aan propaan te gebruiken voor het toestel. Propaan levert een kwaliteitsvolle verbranding en is minder vorstgevoelig. De hoogte van de gasfles moet minder dan 70 cm zijn ongeacht de breedte of doorsnede D van de fles.

Koop uw drukregelaar en gasfles altijd samen. Niet alle regelaars passen op alle gasflessen.

Gebruik enkel een gasslang en ontspanner die in het land van gebruik gehomologeerd zijn.

6.2. Veiligheidsinstructies

• Sluit de gasfles nooit rechtstreeks aan op het toestel. Monteer altijd eerst een drukregelaar op de gasfles.
• Pas voorgemonteerde of verzegelde onderdelen van de gasfles, slang of drukregelaar nooit aan.
• Zorg voor een zo kort mogelijke slang (maximaal 1,5 m) om te verhinderen dat deze over de grond sleept.
• Vervorm of plooi de gasslang nooit. Controleer of de slang niet gespannen staat of gedraaid is. Laat de slang nooit onderdelen raken die heet kunnen worden.
• De slang moet vervangen worden indien ze beschadigd is of barsten vertoont, wanneer de nationale voorschriften dit vereisen of volgens haar geldigheid.
• Zet de gasfles altijd rechtop.
• Open nooit de gastoevoer
• Telkens wanneer u wijzigingen aanbrengt aan de gasverbindingen, moet u controleren of er gaslekken zijn. Zie "7. Controleren op gaslekken".

6.3. De slang aansluiten op het toestel

Frankrijk:

Het toestel mag met 2 soorten gasslangen worden gebruikt:

• Gasslang om op de slangpilaren van het toestel en de drukregelaar te zetten, vastgezet met slangklemmen (overeenkomstig de norm XP D 36-110). Aanbevolen lengte 1,25 m
• Gasslang (overeenkomstig de norm XP D 36-112) uitgerust met een schroefdraadmoer G ½ om rechstreeks op het toestel vast te schroeven en een schroefdraadmoer M 20 x 1,5 om rechtsreeks op de drukregelaar te schroeven, aanbevolen lengte 1,25 m

Overige landen:

Het gebruik van een soepele slang geschikt voor butaan- of propaangas is voorgeschreven. De slang mag niet langer dan 1,50 m zijn.

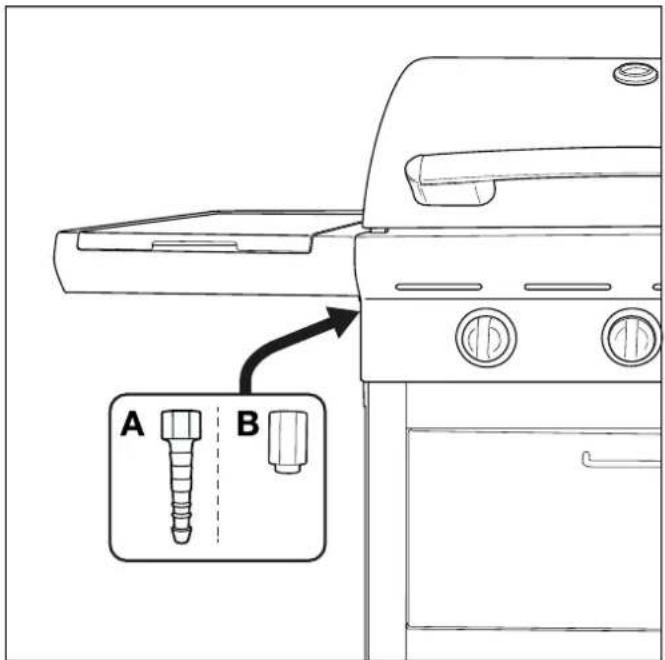

Om de gasslang te kunnen aansluiten op het toestel, moet u een koppeling monteren op de gasbuis van het toestel. Het toestel wordt geleverd met twee verschillende koppelingen die bestemd zijn voor gebruik in verschillende landen:

Land Koppeling
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Koppeling A
FR Koppeling B

Als uw land niet vermeld staat in de tabel, gebruikt u de koppeling die beantwoordt aan de normen die gelden in uw land.

A B

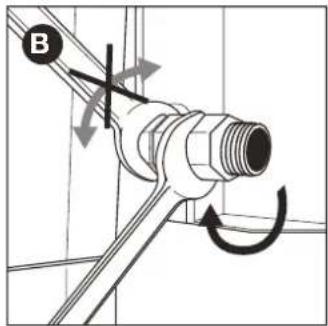

6.3.1 Koppeling A

U hebt een moersleutel van 19 mm en een kruisschroevendraaier nodig.

1. Schroef de koppeling op de gasbuis van het toestel (A) en draai deze vast met een moersleutel van 19 mm (B).

1. Schuif de slang over de koppeling (C) en span de spanring aan met een kruisschroevendraaier (D).

U hebt een moersleutel van 22 mm en een Engelse sleutel nodig.

1. Schroef de koppeling op de gasbuis van het toestel (A) en draai deze vast met een moersleutel van 22 mm (B).

A

B

1. Schroef de gasslang op de koppeling (C) en draai deze aan met twee moersleutels. Houd de koppeling vast met een moersleutel van 22 mm en draai terwijl de slang vast met een Engelse sleutel (D).

6.4. De slang en gasfles aansluiten op de regelaar

Afhankelijk van het gebruikte type drukregelaar hebt u een kruisschroevendraaier en/of een Engelse sleutel nodig.

1. Sluit de slang aan op de drukregelaar. Ga als volgt te werk:
2. Als de slang uitgerust is met een spanring, schuift u de slang over de regelaar en spant u de spanring aan met een kruisschroevendraaier (A).
3. Als de slang uitgerust is met een moer, schroeft u de slang op de regelaar en draait u de moer aan met een Engelse sleutel (B)

1. Sluit de drukregelaar aan op de gasfles. Ga als volgt te werk:

- Als de regelaar uitgerust is met een moer, schroeft u de regelaar rechtsom op de gasfles en draait u de moer aan met een Engelse sleutel (C).

- Als de regelaar voorzien is van schroefdraad, schroeft u de regelaar linksom op de gasfles (D)

Gebruik enkel drukregelaars die aan de EN 16129 voldoen.

6.5. De gasfles vervangen

1. Draai de gastover dicht en zet alle regelknoppen op OFF.
2. Koppel de lege gasfles los en sluit de volle gasfles aan.
3. Controleer de gasfles, de slang en alle gasverbindingen op lekken. Zie "7. Controleren op gaslekken".

Opgelet, bij het wisselen van de gasfles, moet dit altijd uit de buurt van elke ontstekingsbron uitgevoerd worden.

7.1. Waarom controleren op gaslekken?

Propaan en butaan zijn zwaarder dan lucht. Dit betekent dat deze gassen niet wegdrijven als ze uit het toestel lekken. Met name op windstille dagen kan het gas zich in geval van een gaslek gaan opstapelen in en rond het toestel en vervolgens ontsteken en ontploffen.

7.2. Wanneer controleren op gaslekken?

- Voor het eerste gebruik of na een lange periode van ongebruik.

Controleer of er geen gaslekken zijn als het toestel gemonteerd werd door de leverancier.

• Telkens wanneer u een gasonderdeel vervangt.
• Minstens één keer per jaar, bij voorkeur aan het begin van het seizoen.

7.3. Veiligheidsinstructies

• Plaats het toestel buitenshuis op een goed geventileerde plaats. Zorg ervoor dat er geen vlammen of warmtebronnen in de buurt van het toestel zijn.
• Gebruik nooit een aansteker of lucifer om te controleren op gaslekken.
• Rook niet en ontsteek de branders niet wanneer u controleert op gaslekken.

7.4. Welke materialen heb ik nodig?

Om te controleren of er gaslekken zijn, hebt u het volgende nodig:

• Een testvloeistof. U kunt hiervoor een kant-en-klare lekspray of een mengsel van water (50%) en afwasmiddel (50%) gebruiken.
• Het lektestgereedschap dat geleverd is bij het toestel. U gebruikt dit gereedschap om de testvloeistof op te zuigen en aan te brengen op de gasonderdelen of gasverbindingen die u wilt controleren.

7.5. Controleren op gaslekken

U kunt controleren of er gaslekken zijn door op alle gas-onderdelen en -verbindingen een testvloeistof aan te brengen. Als er grotere bellen gevormd worden op een bepaald onder-deel of een bepaalde verbinding, is er sprake van een gaslek.

Ga als volgt te werk om te controleren of er gaslekken zijn:

1. Zet het toestel buitenshuis.
2. Neem uw lektestgereedschap en testvloeistof (lekspray of waterzeepmengsel).
3. Open het deksel en zet alle regelknoppen op OFF.
4. Zet de gastoevoer iets open. Draai hiervoor slechts één keer aan het ventiel van de gasfles.
5. Zuig wat testvloeistof op met het lektestgereedschap en breng het aan op de zone die u wilt controleren. De volgende onderdelen moeten gecontroleerd worden:
   • De lasnaden van de gasfles (A)
6. De slang (B)
7. De verbindingen tussen de gasfles en de drukregelaar en tussen de drukregelaar en de slang (C)
8. De verbinding tussen de slang en het toestel (D)

De drukregelaar en koppeling van uw toestel kunnen verschillen van de voorbeelden op de afbeeldingen.

1. Ga als volgt te werk:

2. Als u een lek vaststelt, volgt u de instructies onder "7.6. In geval van een gaslek".

3. Als er geen lekken zijn, draait u de gastoevoer dicht, spoelt u alle onderdelen grondig met water en droogt u deze goed af.

7.6. In geval van een gaslek

1. Draai de gastoevoer dicht en ga als volgt te werk:
2. Als u een lek vastgesteld hebt aan een van de verbindingen, draait u de betreffende verbinding vast.
3. Als u een lek vastgesteld hebt aan de gasfles of slang, vervangt u de gasfles of slang.
4. Controleer de verbinding of het onderdeel waar u het lek hebt vastgesteld opnieuw.
5. Als het lek niet hersteld is, neemt u contact op met een Barbecook-verdeler. Gebruik het toestel pas opnieuw als het lek hersteld is.

Raadpleeg www.barbecook.com voor een lijst met Barbecook-verdelers bij u in de buurt.

8. HET TOESTEL KLAARMAKEN VOOR GEBRUIK

8.1. Voor elk gebruik

Telkens als u het toestel gebruikt, dient u ervoor te zorgen dat:

• Het toestel op een geschikte plaats opgesteld is Zie "3.3. Een geschikte locatie kiezen".
• De gasslang niet over de grond sleept en niet in aanraking kan komen met een heet oppervlak of druipend vet.
• De kuip schoongemaakt is. Het is aan te bevelen de kuip na elk gebruik te reinigen. Zie "11.2. De kuip reinigen".

- De branders en venturibuizen niet verstopt zijn door insectennesten of spinnenwebben. Zie "11.3. De branders en venturibuizen schoonmaken".

- De branders correct gemonteerd zijn. De venturibuizen moeten boven de openingen van de gasventielen geplaatst zijn.

Als u er absoluut zeker van wilt zijn dat de gasverbindingen in orde zijn, kunt u het toestel voor elk gebruik op gaslekken controleren. Zie "7. Controleren op gaslekken".

8.2. Voor het eerste gebruik (of na een lange periode van ongebruik)

Als u het toestel voor het eerst of na een lange periode van ongebruik opnieuw gebruikt, moet u enkele extra controles uitvoeren:

• Zorg ervoor dat u alle instructies in deze handleiding gelezen, begrepen en gecontroleerd hebt (alleen voor het eerste gebruik).
• Controleer het toestel op gaslekken. Zie "7. Controleren op gaslekken".

Controleer of er geen gaslekken zijn als het toestel gemonteerd werd door de leverancier.

• Maak de branders en de venturibuizen schoon (alleen na een lange periode van ongebruik).
  Zie "11.3. De branders en venturibuizen schoonmaken".
• Laat het toestel inbranden voor u er voedsel op legt (alleen voor het eerste gebruik). Zie "8.3. Het toestel inbranden".

8.3. Het toestel inbranden

Door het toestel voor het eerste gebruik in te branden, verwijdert u achtergebleven fabricagevetten.

Ga als volgt te werk:

1. Ontsteek de hoofdbranders en zet de regelknoppen op HIGH. Zie "9.2. De hoofdbranders ontsteken".
2. Sluit het deksel en laat het toestel gedurende 15 minuten branden. Plaats nog geen voedsel op het rooster.
3. Na 15 minuten opent u het deksel en laat u het toestel nog 5 minuten branden (regelknoppen nog steeds op HIGH).
4. Na deze 5 minuten is het toestel klaar voor gebruik en kunt u voedsel op het rooster leggen.

9. DE BRANDERS ONTSTEKEN

Om de branders te ontsteken met de elektrische ontsteker, moet u een AA-batterij in de ontsteker plaatsen. Deze batterij is niet bij het toestel geleverd. Het batterijvak van de ontsteker vindt u terug op het bedieningspaneel van het toestel.

9.1. Veiligheidsinstructies

• Voor u het toestel ontsteekt, voert u alle controles uit die vermeld worden onder "8. Het toestel klaarmaken voor gebruik".
• Zorg ervoor dat het deksel altijd geopend is wanneer u een brander ontsteekt.
• Buig u nooit rechtstreeks over een brander wanneer u deze ontsteekt.

9.2. De hoofdbranders ontsteken

9.2.1. De ontsteker gebruiken

1. Open het deksel en zet de regelknoppen van de hoofdbranders op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Druk op de regelknop van een brander, zet deze op HIGH en houd deze even vast. De ingebouwde ontsteker zal vonken maken, waardoor de brander ontstoken wordt.

Ontsteek om te beginnen altijd eerst één hoofdbrander. Ontsteek nooit alle hoofdbranders tegelijk.

1. Blijf de ontsteker indrukken en zet de regelknop van de brander met elektrode op HIGH.

Probeer nooit om eerst een andere brander dan diegene met de elektrode eerst aan te steken, want hierdoor wordt er gas opgestapeld in de barbecue.

1. Als de brander na drie pogingen nog niet ontstoken is, zet u de regelknop ervan op OFF, draait u de gastoevoer dicht en wacht u 5 minuten om het opgestapelde gas te laten ontsnappen.

2. Probeer de brander opnieuw te ontsteken. Als dit nog steeds niet lukt, probeert u de brander met een lucifer te ontsteken (zie punt 9.2.2. "Een lucifer gebruiken") of raadpleegt u "14. Problemen oplossen" om de oorzaak van het probleem te achterhalen.

3. Als de brander met elektrode ontstoken is kan u de andere branders ontsteken door de regelknoppen ervan op HIGH te zetten (hiervoor hoeft u niet meer op de ontstekingsknop te drukken).

9.2.2 Een lucifer gebruiken

1. 1. Plaats een lucifer in de luciferhouder.

1. Open het deksel en zet de regelknoppen van de hoofdbranders op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Strijk de lucifer aan en houd deze ongeveer 13 mm van de brander verwijderd.

1. Zet de regelknop van één brander op HIGH.

Ontsteek om te beginnen altijd eerst één hoofd- brander. Ontsteek nooit alle hoofdbranders tegelijk.

1. Als de brander niet binnen 5 seconden ontsteekt, zet u de regelknop ervan op OFF, draait u de gastoevoer dicht en wacht u 5 minuten om het opgestapelde gas te laten ontsnappen.
2. Probeer de brander opnieuw te ontsteken. Als dit nog steeds niet lukt, raadpleegt u "14. Problemen oplossen" om de oorzaak van het probleem te achterhalen.
3. Als één brander ontstoken is, ontsteekt u de andere branders door de regelknoppen ervan op HIGH te zetten.

9.3. De branders uitschakelen

Als u de branders niet langer gebruikt, moet u deze uitschakelen. Ga als volgt te werk:

1. Draai de gastoevoer dicht.
2. Zet de regelknoppen van de branders op OFF.

Door eerst de gastoevoer dicht te draaien, zorgt u ervoor dat er geen gas meer aanwezig is in het toestel.

9.4. De branders opnieuw ontsteken

Als een brander tijdens het gebruik dooft, gaat u als volgt te werk:

1. Open het deksel en draai de gastoevoer dicht.
2. Zet alle regelknoppen op OFF en wacht 5 minuten om het opgestapelde gas te laten ontsnappen.
3. Ontsteek de brander(s) opnieuw zoals beschreven in punt "9.2.1. De ontsteker gebruiken".

9.5. De vlammen controleren

Telkens als u een brander ontsteekt, moet u de vlammen ervan controleren. Een perfecte vlam is nagenoeg volledig blauw, met een klein stukje geel aan de bovenkant. Sporadische gele vlammen zijn normaal en niet gevaarlijk.

Als er een probleem is met de vlammen, onderneemt u een van de volgende acties om dit op te lossen:

De vlammen zijn ... Ga als volgt te werk ...
Laag en volledig geel 1.	Draai onmiddellijk de gastoeverdicht en zet alle regelknoppenop OFF.2. Raadpleeg “14. Problemenoplossen” om de oorzaak vanhet probleem te achterhalen.Waarschijnlijk zijn deventuribuizen geblokkeerd.
Hoger dan de kuip 1. Draai onmiddellijk de gastoeverdicht en zet alle regelknoppenop OFF.2. Wacht gedurende 5 minuten omeventueel opgestapeld gas telaten ontsnappen.3. Ontsteek de brander(s) opnieuw.4. Als het probleem niet opgelostraakt, raadpleegt u “14.Problemen oplossen” om deoorzaak ervan te achterhalen.

LOW HIGH

10. HANDIGE TIPS

10.1. Het toestel voorverwarmen

Door het toestel voor te verwarmen, zorgt u ervoor dat het rooster warm genoeg is als u het voedsel erop legt.

Ga als volgt te werk:

1. Ontsteek de brander(s) en zet de regelknop(pen) op HIGH.
2. Sluit het deksel en laat het toestel gedurende tien minuten branden (= tot wanneer uw bbq 210°C bereikt).

3. Open na deze tien minuten het deksel en leg het voedsel op het rooster.

4. Als u nu minder warmte wilt, zet u de regelknop(pen) op een lagere stand.

10.2. Voorkomen dat voedsel aankleeft

Houd rekening met het volgende om te voorkomen dat voedsel aan het rooster kleeft:

• Smeer met behulp van een borstel wat olie op het voedsel voor u het op het rooster plaatst. U kunt ook het rooster zelf insmeren.
• Verwarm het toestel voor. Hoe warmer het rooster wanneer u het voedsel erop plaatst, hoe kleiner de kans dat het voedsel zal aankleven.
• Draai het voedsel niet te snel om. Laat het eerst goed dichtschroeien.

10.3. Rechtstreeks en onrechtstreeks grillen

Afhankelijk van het type voedsel dat u wilt bereiden en de manier waarop u dat wilt doen, kunt u rechtstreeks of onrechtstreeks gaan grillen:

Methode Beschrijving Gebruik
Rechtstreeks Plaats het voedselrechtstreeks boven een ontstoken brander, kies een hoge stand voor de brander en laat het deksel open.		Vlees en groentendichtschroeien
Methode Beschrijving Gebruik
Onrechtstreeks	Plaats het voedsel naast een ontstoken brander, kies een gemiddelde/lage stand voor de brander en sluit het deksel.	Voorgaren van vlees of dichtgeschroeid vlees verder laten garen.

Wanneer u met een gesloten deksel grilt, dient u steeds de dekselthermometer in de gaten te houden om er zeker van te zijn dat het toestel niet te heet wordt. Zie "10.5. De temperatuur controleren".

10.4. Grillen met gesloten deksel

Grillen met een gesloten deksel levert een aantal voordelen op:

• De temperatuur van het rooster is hoger en blijft constanter.
• Het voedsel moet minder lang garen en blijft sappiger.
• Er zijn minder opflakkeringen en het gasverbruik ligt lager.

Wanneer u met een gesloten deksel grilt, dient u steeds de dekselthermometer in de gaten te houden om er zeker van te zijn dat het toestel niet te heet wordt. Zie "10.5. De temperatuur controleren".

10.5. De temperatuur controleren

Het toestel is uitgerust met krachtige branders, wat betekent dat u deze snel kunt opwarmen en u de temperatuur constant kunt houden. Als u echter grilt met een gesloten deksel, moet u ervoor zorgen dat het toestel niet te heet wordt.

Controleer dus regelmatig de dekselthermometer en neem de volgende richtlijnen in acht:

• Een normale werkingstemperatuur bedraagt ongeveer 210°C. Bij een hogere temperatuur kunnen druipend en aangekoekt vet echter ontbranden.
• De temperatuur mag nooit langer dan vijf minuten hoger zijn dan 300°C. Is dit wel het geval, dan kan het toestel beschadigd en vervormd raken.

Als het toestel te heet wordt, laat u deze afkoelen door het deksel te openen en een lagere stand te kiezen voor de branders.

Wanneer alle branders ontstoken zijn, verspreiden de branderkappen de warmte zo gelijkmatig mogelijk over het rooster. Niettegenstaande deze gelijkmatige verwarming, zijn sommige zones toch warmer dan andere. U kunt deze warmtezones benutten om uw voedsel perfect te gaan grillen:

Zone Warm Gebruiken voor...

Voor Warm Grillen van delicaat voedsel (garnalen, vis enz.)

Midden Warmer Bereiden van voedsel dat een tijdje moet garen (bv. worst, kippenbillen enz.)

Achter Warmst Vlees en groenten dichtschroeien

U kunt ook warmtezones creëren door te spelen met de kracht van de branders. U kunt bijvoorbeeld een brander op een lagere stand zetten en de zone boven die brander gebruiken voor delicaat voedsel of voedsel dat een tijdje moet garen.

10.7. Opflakkeringen vermijden

Tijdens het grillen kunnen er opflakkeringen voorkomen. Dit is normaal. Te veel opflakkeringen verhogen echter de temperatuur in het toestel en kunnen opgehoopt vet doen ontbranden.

Opflakkeringen vermijden:

• Zorg ervoor dat de kuip schoon is wanneer u begint te grillen. Zie "11.2. De kuip reinigen".
• Controleer regelmatig of de vetafvoeropening vrij is en of de vetopvanglade nog niet vol is.
• Snijd bij het grillen van vet vlees overtollig vet weg, sluit het deksel en zet de branders op een gemiddelde of lage stand.

11. HET TOESTEL ONDERHOUDEN

11.1. Het rooster reinigen

Het is aan te bevelen het rooster na elk gebruik te reinigen met een Barbecook accessoire.

U kunt het rooster ook reinigen met een zacht reinigingsmiddel of met natriumbicarbonaat. Gebruik nooit ovenreinigers om het rooster te reinigen.

11.2. De kuip reinigen

Het is aan te bevelen de kuip na elk gebruik te reinigen met een Barbecook accessoire, metalen sponsjes en schurende reinigingsmiddelen kunnen worden gebruikt. Gebruik deze op dezelfde manier als voor het rooster.

Gebruik geen scherpe voorwerpen en stoot het toestel niet tegen een hard oppervlak.

Vermijd contact met koude vloeistoffen terwijl het toestel nog heet is.

11.3. De branders en venturibuizen schoonmaken

11.3.1. Waarom de branders en venturibuizen schoonmaken?

Spinnen en insecten kunnen webben en nesten maken in de branders en venturibuizen, waardoor de gastoevoer naar de branders geblokkeerd kan raken. Gevolg:

• U kunt de branders niet ontsteken. Als u er toch in slaagt ze te ontsteken, worden er alleen rokerige, gele vlammen geproduceerd.
• Het gas kan ontbranden buiten de venturibuizen, ter hoogte van de regelknoppen. Deze vlammen worden flashbacks genoemd en kunnen ernstige verwondingen en materiaalschade veroorzaken.

Schade als gevolg van geblokkeerde branders en venturibuizen wordt beschouwd als gebrekkig onderhoud en is niet gedekt door de garantie.

11.3.2. Wanneer de branders en venturibuizen schoonmaken?

Maak de branders en venturibuizen van het toestel op de volgende momenten schoon:

• Voor het eerste gebruik na een lange periode van ongebruik.
• Minstens twee keer per jaar, waarvan één keer aan het begin van het seizoen.

11.3.3. De branders en venturibuizen schoonmaken

1. Verwijder de branders van het toestel zoals aangegeven op de afbeeldingen. Als u merkt dat een brander beschadigd is, moet u deze vervangen.

1. Maak de branders en venturibuizen schoon met een kleine borstel of een zelfgemaakte buizenreiniger (een opengeplooide paperclip, buizenborstel enz.).
2. Plaats de branders terug. Zorg ervoor dat de venturibuizen over de openingen van de gasventielen geplaatst zijn.

11.4. Geëmailleerde, roestvaststalen en gepoederlakte onderdelen onderhouden

Het toestel bestaat uit geëmailleerde, roestvaststalen en gepoederlakte onderdelen. Elk materiaal moet op een specifieke wijze worden onderhouden:

Materiaal Onderhoud van dit materiaal

Email • Gebruik geen scherpe voorwerpenen stoot het toestel niet tegen een hard oppervlak.Vermijd contact met koudevloeistoffen terwijl het toestel nogheet is.Metalen sponsjes en schurende reinigingsmiddelen kunnen worden gebruikt.

Roestvast staal • Gebruik geen agressieve, schurende of metaalreinigingsmiddelen.Gebruik niet-agressieve reinigingsmiddelen en laat ze inwerken op het staal.Gebruik een zachte spons of doek.Spoel het toestel na het reinigen grondig en laat het toestel zeer goed drogen voor u deze opbergt.

Gepoederlakt • Gebruik geen scherpe voorwerpen.Gebruik nietagressieve reinigings-middelen en een zachte spons of doek.Spoel het toestel na het reinigen grondig en laat het toestel zeer goed drogen voor u deze opbergt.

Om roestvorming op onderdelen uit roestvast staal te voorkomen, vermijdt u best ieder contact met chloor, zout of ijzer.

Schade wegens het niet opvolgen van deze instructies wordt beschouwd als gebrekkig onderhoud en is niet gedekt door de garantie.

Onder de explosietekening van uw toestel (tweede deel van de handleiding) vindt u een lijst van alle onderdelen waaruit het toestel is samengesteld. Deze lijst omvat een symbool dat het materiaal van elk onderdeel aangeeft, zodat u kunt nagaan hoe u een bepaald onderdeel dient te onderhouden. In de onderdelenlijst worden de volgende symbolen gebruikt:

Symbool Materiaal
●	Email
■	Roestvast staal
★	Gepoederlakt

11.5. Het toestel opbergen

Als u het toestel gedurende een lange periode niet zult gebruiken, bewaart u deze op een droge plaats.

Voor u het toestel opbergt:

• Koppel de gasfles los. Bewaar het toestel nooit binnenshuis (zelfs niet in een garage of schuur) als deze nog aangesloten is op de gasfles.
• Maak de branders en de roosters schoon. Wrijf de roosters in met olie en wikkel ze in papier.
• Verwijder de AA-batterij uit de ontsteker.
• Bedek uw apparaat met een Barbecook-hoes. Registreer uw toestel op www.barbecook.com om na te gaan welke hoes u nodig hebt.

11.6. Gasflessen bewaren

Deze instructies zijn zowel voor lege als volle gasflessen van toepassing.

• Bewaar gasflessen altijd buitenshuis in een goed geventileerde ruimte. Zorg ervoor dat de flessen niet blootgesteld worden aan hoge temperaturen of direct zonlicht.
• Bewaar een gasfles nooit op een plaats waar het erg warm kan worden (in een auto, op een boot enz.).
• Bewaar uw gasfles of reservegasfles nooit in de kast van het toestel.
• Bewaar uw reservegasfles nooit in de buurt van een toestel op gas dat in gebruik is.
• Bewaar gasflessen altijd buiten het bereik van kinderen.
• Bewaar en transporteer gasflessen altijd rechtopstaand.

11.7. Reserveonderdelen bestellen

Onderdelen die blootstaan aan vuur of intense hitte moeten van tijd tot tijd worden vervangen.

Reserveonderdelen bestellen:

1. U vindt een lijst met alle referentienummers onder de explosietekeningen in het tweede deel van deze handleiding en op www.barbecook.com.

Als u uw toestel online hebt geregistreerd, verschijnt automatisch de correcte lijst.

1. Bestel het reserveonderdeel bij uw verkoper. U kunt onderdelen bestellen die binnen of buiten de garantie vallen.

12. GARANTIE

12.1. Gedekt

Uw toestel heeft een garantie van twee jaar vanaf de aankoopdatum. Deze garantie dekt alle fabricagefouten op voorwaarde dat:

• U uw toestel hebt gebruikt, gemonteerd en onderhouden overeenkomstig de instructies in deze handleiding. Schade ten gevolge van misbruik, verkeerde montage of foutief onderhoud wordt niet als een fabricagefout beschouwd.
• U het aankoopbewijs en het unieke serienummer van uw toestel kunt overhandigen. Dit serienummer bestaat uit 16 tekens. U vindt dit:

- Op de cover van deze handleiding.

- Op de verpakking van het toestel.

- Aan de binnenzijde van het onderste voorpaneel.

• De garantie geldt enkel bij particulier gebruik.
• De Barbecook-kwaliteitsafdeling gaat na of de onderdelen defect zijn en of het defect zich heeft voorgedaan bij normaal gebruik, correcte montage en juist onderhoud.

- Als aan een van deze voorwaarden niet is voldaan, kunt u niet van de garantie genieten. In elk geval blijft de garantie beperkt tot het herstellen of vervangen van de defecte onderdelen.

12.2. Niet gedekt

De volgende schade en gebreken worden niet door de garantie gedekt:

• Normale slijtage (roestvorming, vervorming, verkleuring enz.) van onderdelen die rechtstreeks blootstaan aan vuur of intense hitte. Deze onderdelen moeten van tijd tot tijd worden vervangen.
• Visuele onregelmatigheden die inherent zijn aan het fabricageproces. Deze onregelmatigheden worden niet als fabricagefouten beschouwd.
• Alle schade veroorzaakt door gebrekkig onderhoud, foutieve opberging, verkeerde montage of wijzigingen aan voorgemonteerde onderdelen.

• Alle schade ten gevolge van misbruik van het toestel (niet gebruikt volgens de instructies in deze handleiding, gebruikt voor commerciële doeleinden enz.).

• Alle gevolgschade wegens nalatigheid of nietvoorgeschreven gebruik van het toestel.

• Roest of verkleuring ten gevolge van externe invloeden, gebruik van agressieve reinigingsmiddelen, blootstelling aan chloor enz. Deze schade wordt niet als een fabricagefout beschouwd.

Op het typelabel staan alle technische gegevens van het toestel vermeld. U vindt dit:

• In het tweede deel van deze handleiding.
• Aan de binnenzijde van het onderste voorpaneel.

13.2. Diameters van de injectoren

• Hoofdbrander: 1.00 mm

14. PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaken	Oplossingen
Onvoldoende warmte • Gasto	evoer niet geopendVenturibuizen niet boven openingen van gasventielen geplaatstBranderopeningen geblokkeerdGasfles (bijna) leegDrukregelaar niet correct aangesloten op fles en/of slang	Gastoevoer openenVenturibuizen boven openingen van gasventielen plaatsenBranderopeningen schoonmaken of branders vervangenGasfles vervangenDrukregelaar opnieuw aansluiten op fles en/of slang
Te warm en/of opflakkeringen	Voedsel te vetVetafvoeropening geblokkeerd, vet in kuip en/ of op brandersTemperatuur te hoog	Overtollig vet wegsnijden of een lage stand kiezen voor de brandersVetafvoeropening, kuip en branders schoonmakenEen lagere stand kiezen voor de branders en/of voedsel onrechtstreeks grillen
Warmte niet gelijkmatig verspreid over roosteroppervlak	Sommige warmteverschillen zijn normaal; zie “1.7. De warmte optimaal gebruiken” en “10.6. De warmtezones benutten”. Mogelijke oorzaken voor aanzienlijke warmteverschillen:Toestel niet voorverwarmd	Toestel voorverwarmen
Gele vlammen • Branders of venturibuizen geblokkeerdZout op brandersToestel aangesloten op butaan		Branders en venturibuizen schoonmakenBranders schoonmakenToestel aansluiten op propaan en een geschikte drukregelaar gebruiken
Onvolledige vlam • Brander geblokkeerd, doorboord of verroest • Brander schoonmaken of vervangen
Flashbacks (vlammen buiten venturibuizen / bij regelknoppen)	Branders of venturibuizen geblokkeerd • Draai de gastoevoer dicht en zet de branders op OFF.Laat het toestel afkoelen.Branders en venturibuizen schoonmaken.
Vlammen hoger dan rand van kuip	Veel windGasfles (bijna) leegVet in kuip en/of op branders	Toestel met achterkant naar de wind richtenGasfles vervangenKuip en branders schoonmaken
Drukregelaar zoemt • Warm weerNieuwe (volle) gasfles		Geen gevaar of defect; stopt automatisch na een tijdje.
Brander fluit wanneer ingesteld op LOW	Gasinjector, venturibuis en/of brander vuil • Gasinjector, venturibuis en brander reinigen
Brander ontsteken lukt niet (noch met ontsteker, noch met lucifer)	Brander of venturibuis geblokkeerdGeen gastoevoer	Brander en venturibuis schoonmakenGastoevoer opendraaien en op veiligheidsknop op drukregelaar drukken (niet aanwezig op alle regelaars)
Brander ontsteken lukt niet met ontsteker	Geen batterij geplaatst of batterij niet correct geplaatstMiddelste brander niet eerst ontstokenOntstekerbekabeling niet correct aangeslotenElektrode beschadigdFoute aardingDefecte ontsteker	Batterij (opnieuw) plaatsen met de polen correct georiënteerdDe middelste brander eerst ontstekenAlle ontstekeraansluitingen controleren en opnieuw uitvoerenElektrode vervangenElektrodes, branders en ontsteker controleren en opnieuw monterenOntsteker vervangen
Geen vonken of geluid bij indrukken van ontsteker	Geen batterij geplaatst of batterij niet correct geplaatstLege batterijOntstekerknop niet correct gemonteerdDefecte vonkgenerator	Batterij (opnieuw) plaatsen met de polen correct georiënteerdBatterij vervangenOntstekerknop opnieuw monterenVonkgenerator vervangen
Alleen geluid (geen vonken) bij indrukken ontsteker	Foute aardingBrander en elektrode te ver uit elkaar	Vonkgenerator en elektrodes opnieuw aansluitenElektrode wat buigen om deze dichter bij de brander te brengen
Vonken zichtbaar die niet aan de branders ontspringen	Defecte bekabelingBekabeling vervangen
Vonken zichtbaar, maar niet op alle elektrodes en/of niet krachtig genoeg	Foute aardingBatterij bijna leegNatte of defecte elektrodes	Vonkgenerator en elektrodes opnieuw aansluitenBatterij vervangenElektrodes drogen met keukenpapier of elektrodes vervangen

FR - GUIDE D'UTILISATION

1. ENREGISTREZ VOTRE APPAREIL

Symbool Materiaal
●	Email
■	Roestvast staal
★	Gepoederlakt

[FR]

Symbool Materiaal
●	Email
■	Roestvast staal
★	Gepoederlakt

[FR]

Symbool Materiaal
●	Email
■	Roestvast staal
★	Gepoederlakt

[FR]
