Optimate DCDC - Batterijlader Tecmate - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische acculader voor 12V loodzuur- en 12.8V LiFePO4-accu's
Merk	Tecmate
Model	Optimate DCDC (DC-DC 12V 2A)
Ingangsvoeding	DC 12-16V (bronaccu of adapter 15V/3A min.)
Laadstroom	2 A (max)
Laadspanning	14,2-14,5V (loodzuur), 14,2-14,4V (LiFePO4)
Onderhoudsspanning	13,6V (loodzuur en LiFePO4)
Compatibele accutypes	Loodzuur (STD, AGM, GEL, cyclische AGM) en lithium LiFePO4 12.8V
Hoofdfuncties	Automatisch laden, herstel (diepe ontlading), retentietest, onderhoudsladen, voedingsmodus
Beschermingen	Polarisatieomkering, kortsluiting, oververhitting, laadtijdbegrenzing (48u)
LED-indicatoren	6 LED's: lage bron, omgekeerde polariteit, herstel, laden, test/onderhoud, fout
Meegeleverde connectoren	Krokodillenklemmen en oogkabels met 15A zekering (permanente aansluitingsset)
Afmetingen (ca.)	150 x 80 x 50 mm (schatting)
Gewicht (ca.)	500 g (schatting)
Beschermingsgraad	Bestand tegen spatwater en lichte regen (niet onderdompelen)
Gebruikstemperatuur	0°C tot 40°C (schatting)
Garantie	3 jaar (productiefouten)
Onderhoud en reiniging	Reinigen met een droge doek; geen oplosmiddelen gebruiken; aansluitingen elke 15 dagen controleren
Reserveonderdelen en repareerbaarheid	Reparatie door fabrikant of erkende dealer; zekering vervangbaar (15A)
Algemene informatie	Geproduceerd door TecMate International SA, België ; www.tecmate.com

Veelgestelde vragen - Optimate DCDC Tecmate

Welke accutypes kan ik laden met de Optimate DCDC?

De Optimate DCDC laadt automatisch 12V loodzuuraccu's (STD, AGM, GEL, cyclische AGM) en lithium LiFePO4 12.8V-accu's. Niet gebruiken voor droge cellen of bevroren accu's.

Hoe sluit ik de lader aan op een accu die in een voertuig is geïnstalleerd?

Sluit eerst de positieve klem (rood) aan op de niet-geaarde positieve pool. Sluit vervolgens de negatieve klem (zwart) aan op het chassis, weg van de accu. Ontkoppel in omgekeerde volgorde. Controleer de polariteit voor aansluiting.

Wat betekent het knipperen van LED #5?

LED #5 knippert tijdens de retentiespanningstest. Een enkel knippering geeft een goede loodzuuraccu aan, een dubbele knippering geeft een goede lithiumaccu aan.

Hoelang duurt het om een accu op te laden?

De laadtijd is ongeveer de helft van de capaciteit in Ah. Bijvoorbeeld, een accu van 10Ah heeft ongeveer 5 uur nodig om stap 4 te bereiken. Diep ontladen accu's kunnen langer duren.

Wat te doen als de rode LED #6 brandt?

Rode LED #6 duidt op een probleem: defecte accu, gesulfateerde accu of stroomverlies in het circuit. Controleer de accu en aansluitingen. Als de accu na het laden geen 12,4V vasthoudt, is deze waarschijnlijk defect.

Kan ik de lader permanent aangesloten laten?

Ja, de Optimate DCDC kan aangesloten blijven voor langdurig onderhoud. Het bewaakt en laadt de accu automatisch. Controleer de aansluitingen elke 15 dagen en het elektrolytniveau voor accu's met doppen.

Hoe herstel ik een diep ontladen accu?

Sluit de lader aan op een bronaccu (12V). Als de accu ten minste 1V heeft, gaat LED #3 branden voor herstel. Eerst een lage stroom (200mA) tot 8,8V, daarna pulsen tot 2A. Als de accu de lading niet vasthoudt, is deze niet te herstellen.

Wat is het stroomverbruik op de bronaccu in onderhoudsmodus?

Het verbruik hangt af van de stroom die het voertuig trekt. Bijvoorbeeld, een stroom van 10mA verbruikt 0,3Ah per dag. Een bronaccu van 27Ah kan het circuit dus ongeveer 90 dagen voeden.

Kan ik een netvoeding gebruiken in plaats van een bronaccu?

Ja, u kunt een DC 12-16V adapter gebruiken met een stroom van minimaal 3A. Sluit deze aan op de DC IN-ingang. Het apparaat werkt op dezelfde manier als met een bronaccu.

Wat te doen als de ingangskabel beschadigd is?

De ingangskabel moet worden vervangen door de fabrikant, een erkende dealer of een gekwalificeerde werkplaats om gevaar te voorkomen. Gebruik de lader niet met een beschadigde kabel.

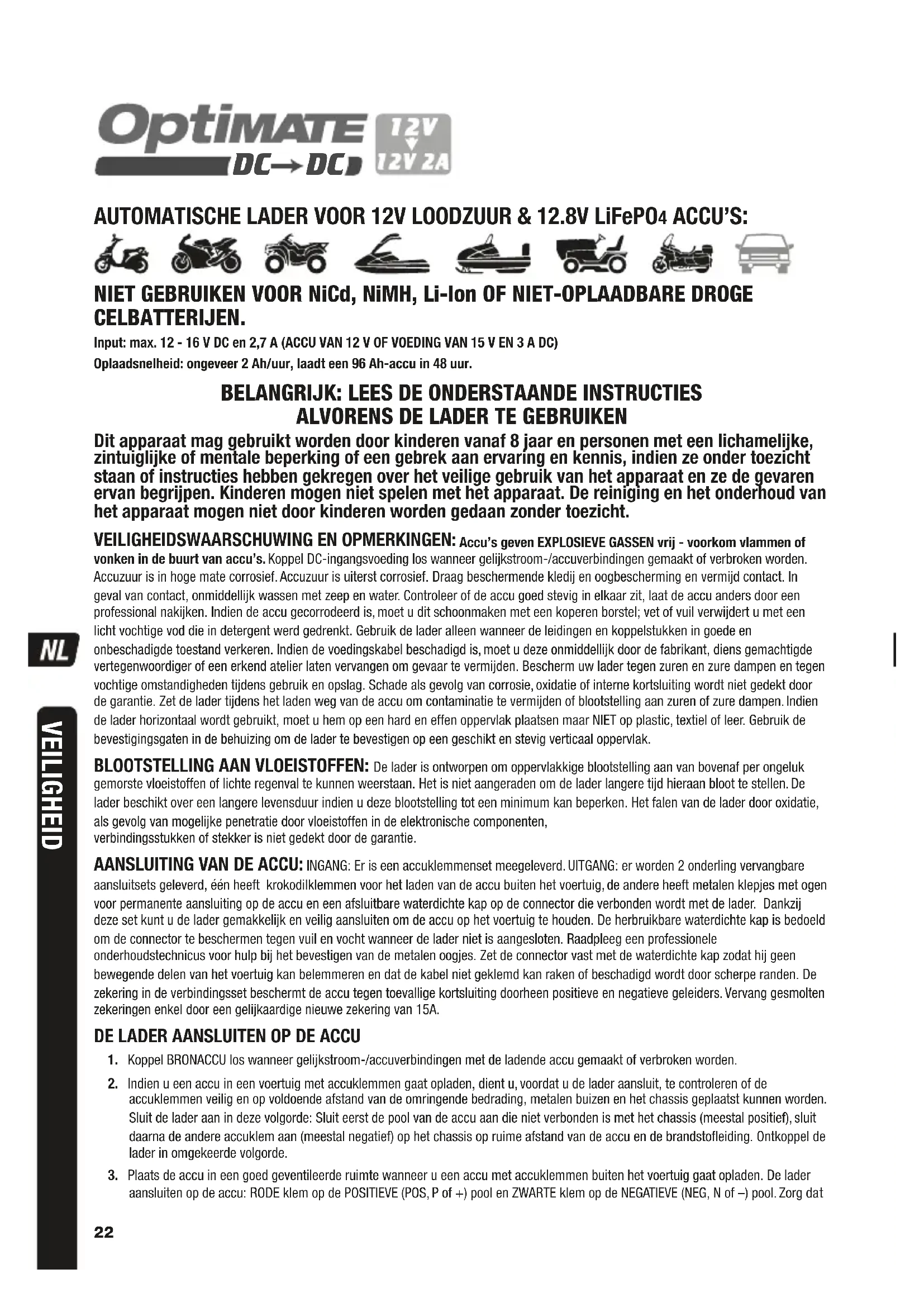

GEBRUIKSAANWIJZING Optimate DCDC Tecmate

BELANGRIJK: Lees volledig voor gebruik

ISTRUZIONI PER L'USO

Oplaadsnelheid: ongeveer 2 Ah/uur, laadt een 96 Ah-accu in 48 uur.

BELANGRIJK: LEES DE ONDERSTAANDE INSTRUCTIES ALVORENS DE LADER TE GEBRUIKEN

Dit apparaat mag gebruikt worden door kinderen vanaf 8 jaar en personen met een lichamelijke, zintuiglijke of mentale beperking of een gebrek aan ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en ze de gevaren ervan begrijpen. Kinderen mogen niet spelen met het apparaat. De reiniging en het onderhoud van het apparaat mogen niet door kinderen worden gedaan zonder toezicht.

VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Accu's geven EXPLOSIEVE GASSEN vrij - voorkom vlammen of vonken in de buurt van accu's. Koppel DC-ingangsvoeding los wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. Accuzuur is in hoge mate corrosief. Accuzuur is uiterst corrosief. Draag beschermende kledij en oogbescherming en vermijd contact. In geval van contact, onmiddellijk wassen met zeep en water. Controleer of de accu goed stevig in elkaar zit, laat de accu anders door een professional nakijken. Indien de accu gecorrodeerd is, moet u dit schoonmaken met een koperen borstel; vet of vuil verwijdert u met een licht vochtige vod die in detergent werd gedrenkt. Gebruik de lader alleen wanneer de leidingen en koppelstukken in goede en onbeschadigde toestand verkeren. Indien de voedingskabel beschadigd is, moet u deze onmiddellijk door de fabrikant, diens gemachtigde vertegenwoordiger of een erkend atelier laten vervangen om gevaar te vermijden. Bescherm uw lader tegen zuren en zure dampen en tegen vochtige omstandigheden tijdens gebruik en opslag. Schade als gevolg van corrosie, oxidatie of interne kortsluiting wordt niet gedekt door de garantie. Zet de lader tijdens het laden weg van de accu om contaminatie te vermijden of blootstelling aan zuren of zure dampen. Indien de lader horizontaal wordt gebruikt, moet u hem op een hard en effen oppervlak plaatsen maar NIET op plastic, textiel of leer. Gebruik de bevestigingsgaten in de behuizing om de lader te bevestigen op een geschikt en stevig verticaal oppervlak.

BLOOTSTELLING AAN VLOEISTOFFEN: De lader is ontworpen om oppervlakkige blootstelling aan van bovenaf per ongeluk gemorste vloeistoffen of lichte regenval te kunnen weerstaan. Het is niet aangeraden om de lader langere tijd hieraan bloot te stellen. De lader beschikt over een langere levensduur indien u deze blootstelling tot een minimum kan beperken. Het falen van de lader door oxidatie, als gevolg van mogelijke penetratie door vloeistoffen in de elektronische componenten, verbindingsstukken of stekker is niet gedekt door de garantie.

AANSLUITING VAN DE ACCU: INGANG: Er is een accuklemmenset meegeleverd. UITGANG: er worden 2 onderling vervangbare aansluitsets geleverd, één heeft krokodilklemmen voor het laden van de accu buiten het voertuig, de andere heeft metalen klepjes met ogen voor permanente aansluiting op de accu en een afsluitbare waterdichte kap op de connector die verbonden wordt met de lader. Dankzij deze set kunt u de lader gemakkelijk en veilig aansluiten om de accu op het voertuig te houden. De herbruikbare waterdichte kap is bedoeld om de connector te beschermen tegen vuil en vocht wanneer de lader niet is aangesloten. Raadpleeg een professionele onderhoudstechnicus voor hulp bij het bevestigen van de metalen oogjes. Zet de connector vast met de waterdichte kap zodat hij geen bewegende delen van het voertuig kan belemmeren en dat de kabel niet geklemd kan raken of beschadigd wordt door scherpe randen. De zekering in de verbindingsset beschermt de accu tegen toevallige kortsluiting doorheen positieve en negatieve geleiders. Vervang gesmolten zekeringen enkel door een gelijkaardige nieuwe zekering van 15A.

DE LADER AANSLUITEN OP DE ACCU

1. Koppel BRONACCU los wanneer gelijkstroom-/accuverbindingen met de ladende accu gemaakt of verbroken worden.
2. Indien u een accu in een voertuig met accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: Sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde.
3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of −) pool. Zorg dat

de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk.

1. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat er een poging ondernomen wordt om de accu te herstellen. Controleer de accu visueel op mechanische defecten zoals vormverwijding, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u voorzichtig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer u mechanische defecten hebt vastgesteld, maar laat de accu nakijken door een vakman.
2. Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu. Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig op.

GEBRUIK DE OPTIMATE DC-DC: HET LADEN STARTEN

DE LADER AANSLUITEN OP EEN DC-VOEDING (DC-adapter bij minimaal 15 V en 3 A of een geladen accu van 12 V): Wanneer de OptiMate DC-DC 12 V en 2 A is aangesloten op een BRONACCU of DC-voeding van minstens 12 V (bereik: 12-16 V) zullen LED #3 en #4 tweemaal knipperen en daarna gedurende een minuut traag knipperen om aan te geven dat een te laden en te onderhouden accu kan worden aangesloten. Als er geen accu wordt aangesloten, schakelt de lader volledig uit. De acculader wordt geactiveerd als hij wordt aangesloten op een laadaccu met een meetwaarde van 10 V of meer, OF om de lader te resetten: 1) koppel lader los van bronaccu, 2) sluit hem aan op laadaccu, 3) sluit hem weer aan op BRON-ACCU of DC-VOEDING.

BRONACCU: de capaciteit van de bronaccu (in Ah) is idealiter 1,5 keer groter dan de accu die moet worden opgeladen. Om bv. een lege accu van 10 Ah te herladen, hebt u een bronaccu van 15 Ah nodig. De BRONACCU van 12 V is idealiter geschikt voor deep-cyclegebruik.

STROOMVERBRUIK VAN BRONACCU TIJDENS HET ONDERHOUD VAN EEN VOERTUIGACCU: het stroomverbruik is afhankelijk van de stroombehoefte van het voertuig / elektronische circuit van de accu die moet worden onderhouden. Een eenvoudig voorbeeld: voor elke afvoerstroom van 10 mA van het voertuig / aangesloten circuit wordt ervan uitgegaan dat de bronaccu 0,30 Ah stroom afvoert per dag (24 uur). De min. capaciteit van de bronaccu voor bv. een periode van 90 dagen indien de afvoerstroom van de voertuigaccu 10 mA bedraagt: 0,3 Ah x 90 = 27 Ah.

LAADTIJD: De tijd die de OptiMate™ DC-DC 12V 2A nodig heeft voor het volledig laden van een lege, maar niet diep ontladen en/of beschadigde accu, ongeveer vergelijkbaar met het aantal Ah van de accu. Een 10Ah accu zou niet meer dan 10 uur nodig mogen hebben om tot de stap 3 over te gaan. Diep ontladen accu's zullen meer tijd nodig hebben.

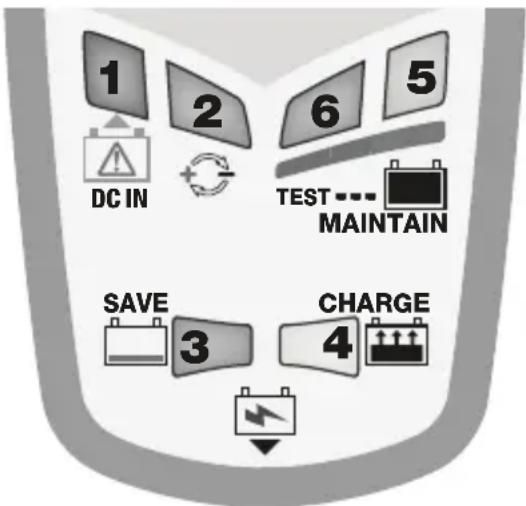

De LEDs hieronder en de desbetreffende paragrafen zijn in de volgorde van het laadprogramma genummerd.

1. LED #1 – Brandt om aan te geven dat de spanning van de BRONACCU onder 12 V is gezakt (laag laadniveau). Herladen en opnieuw aansluiten voor verder onderhoud. Zodra de spanning van de BRONACCU onder 11 V zakt, schakelt OptiMate DC-DC 12 V en 2 A uit om te vermijden dat de BRONACCU volledig wordt ontladen.
2. LED #2 toont omgekeerde polariteit - foute aansluiting. Keer om voor correcte aansluiting.
3. LED #3 "SPAARSTAND" licht op als de accu volledig leeg is (diep ontladen of gesulfateerd),

3.1. SPAARMODUS LAGE SPANNING – (van 2 V) naar 8,8 V (LED #3 brandt constant) : De laadstroom blijft beperkt tot 200 mA zodat de accu langzaam kan herstellen naar een veilige spanning van 8,8 volt. Accu's die een laadstroom van 0,2 A kunnen accepteren, zullen overgaan naar PULS-herstel.

3.2. PULS-herstel – laatste 15 minuten – LED #3 brandt constant: er wordt een stroom van maximaal 2 A geleverd in pulsen, om de accu voor te bereiden op de ontvangst van een normale laadstroom. Deze modus is met name effectief voor het herstellen van in de fabriek geactiveerde/"hoogwaardige" AGM lood- of cyclische accu's.

4. LED #4 Laden en ladingcontrole

4.1. LADEN: De BULK-LAADfase levert een constante stroom van ongeveer 2 Ampère max. aan de accu, met een spanning tot 14,2 - 14,5 V.
4.2. Optimaliseren/Pulsmatige absorptie: Deze modus start wanneer de spanning tijdens de modus LADEN voor de eerste keer 14,3 V heeft bereikt. De stroom wordt geleverd in pulsen, variërend van 0,2 tot 2 A en tot hooguit een spanning van 14,2 - 14,4 V, om de accu in een zo kort mogelijke tijd volledig op te laden. Het laden duurt meestal langer als aangesloten circuits meer stroom afnemen dan verwacht of als de gezondheid van de accu niet optimaal is.

Nota Om veiligheidsredenen is de totale laadtijd beperkt tot 48 uur.

5. SPANNINGSBEHOUDTEST: Led nr. 5 knippert elke 3 seconden

(eenmaal knipperen = goede loodzuuraccu, tweemaal knipperen = goede lithiumaccu)

De levering van stroom aan de accu wordt gedurende 30 minuten onderbroken, zodat het programma kan bepalen of de accu in staat is om de lading vast te houden. Voor accu's in een gezonde conditie zou LED #5 (groen) tijdens deze 30 minuten continu moeten blijven knipperen. Als een accu niet in staat is om ten minste 12,4 V vast te houden, licht LED #6 op en gaat het programma onmiddellijk verder met STAP 6. Lees de paragraaf OPMERKINGEN OVER DE TESTRESULTATEN over de redenen voor slechte resultaten of over het testen van een accu die een goed resultaat laat zien, maar niet voldoende vermogen kan leveren wanneer hij weer in gebruik wordt genomen.

6. ONDERHOUDSCYCLUS: LED #5 / 6

LED #5 of 6 licht op afhankelijk van het resultaat van de spanningsbehoudtest.

De onderhoudslaadmodus is speciaal ontwikkeld om de DC-bronaccu te handhaven en tegelijkertijd de voor onderhoud aangesloten accu bij volledige lading te onderhouden.

Met tussenpozen wordt er een laadstroom geleverd om de accu in volledig geladen toestand te houden.

Een laadperiode wordt geactiveerd wanneer de spanning van de onderhouden accu onder 13,2 V zakt en houdt aan totdat de spanning 13,6 V bedraagt. LED #5 of 6 brandt ononderbroken tijdens deze laadperiode. Nadat de accu tot 13,6 V is opgeladen, wordt het laden onderbroken en de spanning continu gecontroleerd.

Tijdens een bewakingsperiode wordt er niet geladen. De stroomopname van de BRONACCU is beperkt tot wat de lader nodig heeft om de ONDERHOUDEN accu te bewaken.

Tijdens de bewakingsmodus zal LED #5 of 6 om knipperen. De laad- en bewakingscycli herhalen zichzelf totdat de BRONACCU (of DC-voeding) of de ONDERHOUDEN accu worden losgekoppeld, of totdat de BRONACCU volledig ontladen is.

OPMERKING 1: Als de accuspanning tijdens de ONDERHOUDSCYCLUS onder de 12,4 V zakt, mogelijk doordat een op de accu aangesloten circuit te veel stroom afneemt, licht LED #4 op en wordt continu een laadstroom van 2 A geleverd.

OPMERKING 2: De stroombehoefte wordt bepaald door de accu en de op de accu aangesloten circuits. Bij een hogere stroombehoefte zal de bronaccu sneller leegraken.

Een accu voor lange periodes onderhouden: De OptiMate zal een niet-defekte accu maandenlang veilig onderhouden. Minstens om de twee weken moet u controleren of de verbindingen tussen de lader en de accu veilig zijn. In geval van accu's met vuldoppen op elke cel moet u de accu loskoppelen van de lader, het elektrolytenpeil controleren en indien nodig de cellen bijvullen (met gedestilleerd water, NIET met zuur). Sluit daarna opnieuw aan. Bij het hanteren van accu's of het werken in de buurt ervan moet u altijd de bovenstaande VEILIGHEIDSVOORZORGEN naleven.

OPMERKINGEN OVER DE TESTRESULTATEN:

1. Als de rode #6 led oplicht, is er een ernstig probleem. De rode led geeft weer dat de accuspanning na het opladen niet wordt vastgehouden als die meer dan 12,4 V bedraagt (ongeveer gelijk aan 50% opgeladen in een gesloten AGM-accu), of dat ondanks verschillende herstelpogingen de accu niet kon worden gerecupereerd. Dat kan te wijten zijn aan een defect in de accu zelf, zoals een kortsluiting in een cel of totale sulfatering of, indien de accu nog steeds verbonden is met het elektrische systeem dat hij ondersteunt, kan de rode LED #6 een stroomverlies aangeven door beschadigde bedrading of een beschadigde schakelaar of contact of toebehoren binnen de schakeling die stroom verbruiken. Een plotse belasting zoals de koplampen van een voertuig die ingeschakeld worden terwijl de lader is aangesloten kan er ook voor zorgen dat de accuspanning aanzienlijk daalt.
2. GOED TESTRESULTAAT, maar de accu kan niet voldoende vermogen leveren. Een permanente beschadiging van de accu kan leiden tot overmatige zelfontlading (veroorzaakt de accu zelf; zelfs een gedeeltelijk beschadigde accu kan aanvankelijk weer voldoende vermogen hebben, maar zal vervolgens sneller vermogen verliezen dan normaal). Koppel de accu los van de OptiMate. Wacht minstens 12 uur en sluit de accu vervolgens opnieuw aan. Als #3 led "SPAARSTAND" oplicht, betekent dit dat de accu niet in staat was om de lading vast te houden. Als #4 led "OPLADEN" oplicht, hield de accu minstens 12,4 V vast. Of meet de spanning en vergelijk met tabel 1 op pagina 2.

AUTOMATISK LADDARE FÖR 12V BLYBATTERIER & 12.8V LiFePO, BATTERIER:

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen. Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie.

DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED.

OptiMate DC-DC 12V 2A en de namen van andere producten zoals BatteryMate, TestMate en TestMate mini, die in deze instructies worden vermeld, zijn gedeponeerd handelsmerken van TecMate International NV.

Meer informatie over TecMate producten kan op www.tecmate.com worden gevonden.
