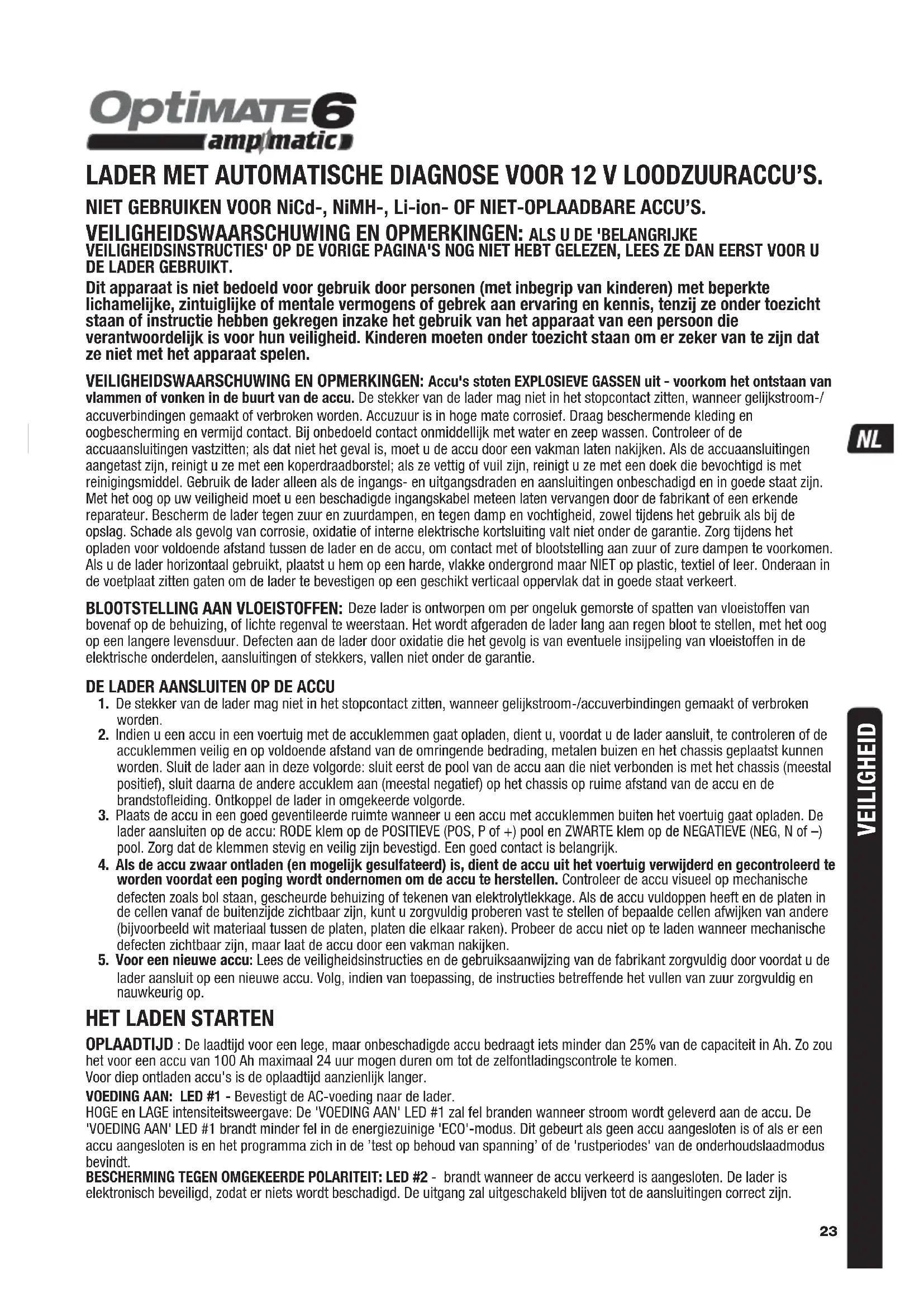

GEBRUIKSAANWIJZING Optimate 6 Ampmatic Tecmate

1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden. 2. Indien u een accu in een voertuig met de accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde. 3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of –) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk. 4. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen. Controleer de accu visueel op mechanische defecten zoals bol staan, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u zorgvuldig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer mechanische defecten zichtbaar zijn, maar laat de accu door een vakman nakijken. 5. Voor een nieuwe accu: Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu. Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig op.

OPLAADTIJD : De laadtijd voor een lege, maar onbeschadigde accu bedraagt iets minder dan 25% van de capaciteit in Ah. Zo zou het voor een accu van 100 Ah maximaal 24 uur mogen duren om tot de zelfontladingscontrole te komen.Voor diep ontladen accu's is de oplaadtijd aanzienlijk langer. VOEDING AAN: LED #1 - Bevestigt de AC-voeding naar de lader. HOGE en LAGE intensiteitsweergave: De 'VOEDING AAN' LED #1 zal fel branden wanneer stroom wordt geleverd aan de accu. De 'VOEDING AAN' LED #1 brandt minder fel in de energiezuinige 'ECO'-modus. Dit gebeurt als geen accu aangesloten is of als er een accu aangesloten is en het programma zich in de ’test op behoud van spanning’ of de 'rustperiodes' van de onderhoudslaadmodus bevindt. BESCHERMING TEGEN OMGEKEERDE POLARITEIT: LED #2 - brandt wanneer de accu verkeerd is aangesloten. De lader is elektronisch beveiligd, zodat er niets wordt beschadigd. De uitgang zal uitgeschakeld blijven tot de aansluitingen correct zijn. VEILIGHEID2424 STAP 1 Start met lage spanning (accu ≥ 0,5 V)

Controle van accuspanning - OptiMate 6 AmpMatic wordt geactiveerd wanneer de spanning van de aangesloten accu minstens 0,5 V is.Accu's met een meetwaarde van minder dan 2 V bij de aansluitinggaan naar STAP 2 – pulsactivering – waarbij de accu wordt getest op kortsluiting. Accu's met een meetwaarde van 2 V of meer gaan rechtstreeks naar STAP 3. STAP 2 Pulsactivering LED #8 KNIPPERT TEST

Pulsactivering – LED nr. 8 (rood) knippert: de OptiMate 6 Ampmatic verstuurt een testsignaal om te bepalen of de accu kan worden hersteld. Indien de spanning boven 2 V blijft en er geen kortsluiting is vastgesteld, begint het programma bij STAP 3. Indien het lampje blijft knipperen, kunnen de volgende situaties voorkomen dat de accu wordt opgeladen: 1) Het voertuigcircuit is aangesloten op de accu. OPMERKING: Indien de op te laden accu een lage spanning heeft of in gesulfateerde staat verkeert, koppelt u de accu voor de beste laad- en testresultaten los van het voertuigcircuit en laadt u de accu vervolgens op.

2) Meerdere accucellen zijn kortgesloten. De accu is permanent beschadigd en moet worden vervangen.

STAP 3 TEST voor het laden TEST LED #6: GROEN #7: GEEL #8: ROOD TEST

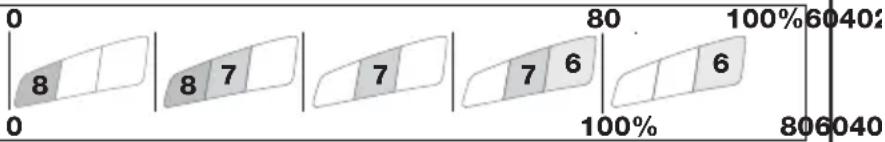

De TESTLED's #6/7/8 geven de accustatus voorafgaand aan het laden weer. Raadpleeg de onderstaande tabel of de tabel op pagina 2 voor een vergelijking van de gegevens van de testleds met de geschatte laadstatus (SOC%). Het laden start na 10 seconden.

Tijdens de test gemaakte beslissingen:De mate van ontlading wordt bepaald: een accu die voor 60% of meer geladen is, gaat rechtstreeks door naar STAP 6, terwijl een sterk ontlade accu STAP 4 en 5 doorloopt. Sterk ontlade accu's ondergaan een langere test (tot 12 uur) tijdens STAP 8. STAP 4 Geavanceerde SAVE

gesulfateerde accu LED #3 : ROOD Schakelt in wanneer de accu gesulfateerd is of de laadstroom niet kan accepteren of vasthouden. Laadtijd: maximaal 2 uur. Uitgangsspanning neemt toe tot maximaal 22 V met een stroom die wordt beperkt tot 0,4 A op voorwaarde dat er geen voertuigelektronica is gedetecteerd; zo niet wordt er naar de volgende stap overgegaan. BELANGRIJK: Lees het deel ZEER LEGE, VERWAARLOOSDE ACCU'S hieronder. STAP 5 PULSE SAVE LED #3 : ROOD Schakelt in wanneer de laadstatus van de accu 40% of minder bedraagt OF wanneer de accu tijdens TURBO SAVE voldoende is hersteld. Laadtijd: minimaal 15 minuten, maximaal 2 uur. Er wordt een herstellading aangevoerd. Er wordt een stroom geleverd in pulsen om de accu voor te bereiden op de ontvangst van een normale laadstroom. Deze modus is met name effectief voor het herstellen van in de fabriek geactiveerde/‘hoogwaardige’ AGM lood- of cyclische accu’s.

Start met lage spanning (0.5V) LADEN OPTIMALISEREN TEST na het laden OptiMate ‘365’ onderhoud Puls SAVE SAVE accu gesulfateerd TEST voor het laden Pulsactivering2525 STAP 6 LADEN LED #4 : GEEL

De LAADmodus wordt geactiveerd als de accu meer dan 50% of meer ontladen is (zoals getest bij STAP 3) of zodra de accu voldoende hersteld is tijdens STAP 5.Het programma ampmatic™ voor de monitoring en controle van de laadstroom bepaalt automatisch de efficiëntste laadstroom voor de aangesloten accu op basis van de laadtoestand, de conditie van de accu en het opslagvermogen.DE STROOMBALK INTERPRETEREN TIJDENS HERSTELLEN/DESULFATEREN: LED #5 gaan alleen branden wanneer de accu effectief stroom opneemt. Als de stroom lager is dan 0,4 A of de accu geen stroom kan accepteren, dan gaan de stroomLEDs niet branden. STAP 7 OPTIMALI- SEREN LED #4 : GEEL

De OPTIMALISEERmodus start wanneer de spanning tijdens de LAADmodus voor de eerste keer 14,4 V bedraagt. Het ampmatic™ stroombewakingscircuit levert nu gedurende 10 minuten pulsen om de afzonderlijke cellen in de accu te vereffenen. Het laadniveau van de accu wordt geverifieerd. Wanneer de accu nog verder moet worden geladen, breidt het programma de modus ‘Lading OPTIMALISEREN’ uit tot maximaal 2 uur. DE STROOMBALK INTERPRETEREN TIJDENS HERSTELLEN/DESULFATEREN: LED #5 gaan alleen branden wanneer de accu effectief stroom opneemt. Als de stroom lager is dan 0,4 A of de accu geen stroom kan accepteren, dan gaan de stroomLEDs niet branden.Nota: de laadtijd wordt doorgaans verlengd indien het systeem een hoger dan verwacht stroomgebruik van aangesloten circuits vaststelt of de conditie van de accu verre van optimaal is.Om veiligheidsredenen is de totale laadtijd beperkt tot 72 uur voor STAPPEN 4, 5, 6 en 7. STAP 8 TEST na laden LED #6 KNIPPERT TEST

TEST NA LADEN: De levering van stroom aan de accu wordt gedurende 30 minuten** onderbroken, zodat het programma kan bepalen of de accu in staat is om de lading vast te houden.** ALS het resultaat in STAP 3 ROOD was (led #8) of ROOD en GEEL (led #7 en 8), wat aangeeft dat de accu vóór het aansluiten sterk ontladen was, wordt de spanningsbehoudtest verlengd tot 12 uur om de accuconditie te bevestigen. Het testresultaat (aangegeven met leds # 6, 7, 8) wordt realtime aangepast aan de gemeten accuspanning.

De test wordt onderbroken wanneer led #8 (rood) brandt. Er is sprake van een ernstig probleem als de accu niet in staat is om voldoende lading vast te houden gedurende de testperiode. Raadpleeg de tabel ‘VROEGE TEKENEN VAN ACCUPROBLEMEN’ op pagina 2 voor een vergelijking van de gegevens van de testleds met de geschatte laadstatus (SOC%). U vindt meer informatie in het hoofdstuk ‘OPMERKINGEN OVER DE TESTRESULTATEN’. STAP 9 OptiMate '365' onderhoud LED #6 / 7 / 8 AAN TEST

Voor accu’s in een gezonde conditie blijft LED #6 (groen) branden.Uitzondering: STD nattecel-accu’s met vuldoppen hebben een lager volledig geladen voltage: LED #6 blijft samen met led #7 branden. ONDERHOUDSCYCLUS: Leds #6/7/8 branden constant overeenkomstig de laadstatus die tijdens STAP 8 gemeten is. Instelling druppellaadspanning: 13,6 VDe standaard onderhoudslaadcyclus bestaat uit druppellaadperiodes van 30 minuten gevolgd door telkens een rustperiode van 30 minuten. Tijdens de rustperiodes is er geen laadstroom. Deze ‘50% bedrijfscyclus’ voorkomt verlies van elektrolyten in verzegelde accu’s en minimaliseert geleidelijk verlies van water uit de elektrolyt in accu’s met vuldoppen, waardoor een significante bijdrage wordt geleverd aan het optimaliseren van de levenscyclus van onregelmatig of seizoensgebonden gebruikte accu’s.Tijdens de druppellaadperiodes wordt een continu LAGE STROOMPULS GELEVERD OM SULFATERING TE VOORKOMEN, het accuvermogen te vergroten en de levensduur te verlengen. Als de OptiMate vaststelt dat de accu spanning heeft verloren, keert het programma terug naar STAP LADEN. ZEER PLATTE, VERWAARLOOSDE ACCU’S: Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te worden voordat een poging wordt ondernomen om de accu te herstellen. LED #5 Stroombalk26 De Geavanceerde SAVE-herstelmodus van de lader kan niet worden ingeschakeld wanneer de lader detecteert dat de accu nog steeds is aangesloten op het bedradingscircuit. De elektrische weerstand van een aangesloten accu is namelijk duidelijk lager dan die van de accu alleen. Wanneer een diep ontladen accu voorafgaand aan een herstelpoging niet is verwijderd, zal dit echter geen schade toebrengen aan de elektronica van het voertuig of de accu. Lees aandachtig het volgende: een accu die voor lange tijd diep ontladen is geweest, kan blijvende schade ontwikkelen in een of meer cellen. Dit soort accu's kan tijdens het opladen met sterke stroom uitzonderlijk warm worden. Controleer de temperatuur van de accu tijdens het eerste uur, daarna om het uur. Controleer op ongebruikelijke tekenen, zoals bubbelend of lekkend elektrolyt, sterkere activiteit in één cel in vergelijking met andere cellen, of sisgeluiden. Wanneer de accu op een bepaald moment zo warm wordt dat u hem niet meer kunt aanraken of er ongewone tekenen zijn, KOPPELT U DE LADER METEEN LOS. OPMERKINGEN OVER DE TESTRESULTATEN: 1. Voor een ander testresultaat dan groen #6 (of groen #6 en geel #7 samen als de accu van het STD type met vuldoppen is), koppelt u de accu los van het elektrische systeem dat hij ondersteunt en sluit de OptiMate opnieuw aan. Indien het testresultaat nu beter is, is het stroomverlies gedeeltelijk te wijten aan een elektrisch probleem in het elektrische systeem en niet in de accu zelf. Als het resultaat nog niet beter is, wordt aangeraden de accu naar een professionele servicewerkplaats met professioneel materiaal te brengen voor een grondinger onderzoek. 2. Wanneer alleen LED #8 (rood) brandt of wanneer LED 7# (geel) en LED #8 (rood) beide branden (of gele LED alleen bij een verzegelde accu), is er sprake van een ernstig probleem. De rode / gele+rode LEDs betekent dat de accuspanning na het laden niet wordt vastgehouden of dat ondanks verschillende recuperatiepogingen de accu niet kon worden gerecupereerd. De oorzaak kan te vinden zijn in de accu zelf, bijvoorbeeld een kortgesloten cel of volledige sulfatie of corrosie. Wanneer de accu nog op het elektrische systeem dat hij ondersteunt is aangesloten kan de rode LED 8# ook een stroomverlies betekenen dat te wijten is aan versleten bedrading of een defecte schakelaar of contact, of aan stroomverbruikende accessoires op hetzelfde circuit. Een plotse belasting die wordt ingeschakeld terwijl de lader is aangesloten, kan ook leiden tot een aanzienlijk spanningsverlies van de accu. 3. GOED TESTRESULTAAT, maar de accu kan niet voldoende vermogen leveren: a) blijvende schade in de accu kan een overmatige zelfontlading veroorzaken die niet kan worden opgespoord tijdens de testperiode van 12 uur. Koppel de accu los van de OptiMate. Wacht minstens 48 uur voordat u de lader opnieuw aansluit, en houd de TESTresultaten tijdens de PREKWALIFICATIETEST in de gaten. b) Langdurig trillen kan tot haarscheurtjes in intercelconnectoren in de accu leiden. Een groot spanningsverlies doet zich alleen bij een hoge stroombehoefte (bv. bij het starten van de motor) voor. DE ACCU ONDERHOUDEN VOOR LANGERE PERIODEN: De OptiMate onderhoudt een accu waarvan de basistoestand goed is gedurende maanden aan een stuk. Controleer ten minste eenmaal per twee weken of de aansluitingen tussen de lader en accu betrouwbaar zijn, en, in geval van accu's met vuldoppen op iedere cel, ontkoppel de accu van de lader, controleer het elektrolytpeil en vul de cellen zo nodig bij (met gedestilleerd water, NIET met zuur); sluit de accu vervolgens weer op de lader aan. Neem bovenstaande VEILIGHEIDSWAARSCHUWINGEN altijd in acht wanneer u de accu vastpakt of in de buurt van een accu bent. ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS AANGESLOTEN: De vermogensomzetter gaat in ECO-modus wanneer de lader niet op een accu is aangesloten. Dit resulteert in een stroomopname van minder dan 0,5 W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als een accu op de lader is aangesloten is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geraamd op 0,024 kWh per dag of minder. BEPERKTE GARANTIE TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen.Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie. DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED. NOTITIE: Zie www.tecmate.com/warranty of contacteer [e-mail]. Meer informatie overTecMate productenkanop www.tecmate.com worden gevonden.27 CARICABATTERIE AUTOMATICO CON DIAGNOSTICO PER BATTERIE PIOMBO-ACIDO 12 V NON UTILIZZARE PER BATTERIE NiCd, NiMH, IONI DI LITIO O PER BATTERIE NON RICARICABILI. AVVERTENZA DI SICUREZZA E NOTE: SE NON LO SI È ANCORA FATTO, LEGGERE LE PAGINE PRECEDENTI CONTRASSEGNATE COME "ISTRUZIONI DI SICUREZZA IMPORTANTI" PRIMA DI AZIONARE IL CARICABATTERIE. L’utilizzo di quest’apparecchio non è consentito alle persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, salvo sotto supervisione o a meno che non abbiano avuto istruzioni riguardanti l'uso del apparecchio da parte di persone responsabili della loro sicurezza. I bambini devono essere sorvegliati affinché non giochino con il apparecchio. AVVERTENZA DI SICUREZZA E NOTE: Le batterie emettono GAS ESPLOSIVI – prevenire fiamme o scintille in prossimità di batterie. Scollegare l'alimentazione CA prima di effettuare o interrompere connessioni con la batteria/CC. L'acido della batteria è altamente corrosivo. Indossare abbigliamento protettivo ed occhiali, ed evitare il contatto. In caso di contatto accidentale, lavare immediatamente con acqua e sapone. Controllare che i poli della batteria non siano allentati. Se così fosse, rivolgersi ad un esperto per sistemarli. Se i poli della batteria sono corrosi, pulirli con una spazzola di rame; se sono unti oppure sporchi, pulirli con uno straccio inumidito con detergente. Utilizzare il caricabatterie soltanto se i poli e i connettori di ingresso e di uscita sono in buona condizione e non danneggiati. Se il cavo di ingresso è danneggiato, è essenziale farlo sostituire immediatamente dal produttore, dal riparatore autorizzato o da un'officina qualificata, per evitare pericoli. Proteggere il caricabatterie da acido, fumi acidi e umidità sia durante l'uso che nell'immagazzinamento. I danni derivanti da corrosione, ossidazione o cortocircuiti elettrici interni non sono coperti dalla garanzia. Distanziare il caricabatterie dalla batteria durante la carica per evitare la contaminazione o l'esposizione all'acido o ai vapori acidi. Se lo si utilizza nell'orientamento orizzontale, collocare il caricabatterie su una superficie dura e piana, ma NON su plastica, tessuto o cuoio. Utilizzare i fori di fissaggio forniti nella base dell'involucro per collegare il caricabatterie a qualunque superficie verticale pratica e comoda. ESPOSIZIONE AI LIQUIDI: Questo caricabatterie è destinato a sopportare l'esposizione ai liquidi rovesciati o spruzzati accidentalmente sull'involucro dall'alto, o a una leggera pioggia. L'esposizione prolungata alla pioggia è sconsigliata e si otterrà una maggiore durata riducendo al minimo tale esposizione. Un guasto del caricabatterie dovuto all'ossidazione derivante dalla penetrazione eventuale di liquido nei componenti elettronici, nei connettori o nelle spine non è coperto da garanzia.
